Как часто нужно проверять дымоход и тягу?

Лучшие способы проверки тяги

Для корректной работы газовых колонок с открытой камерой сгорания понадобится хорошая тяга и правильное обустройство дымохода. Большинство современных моделей оснащены автоматической системой безопасности, предотвращающей запуск устройства при условии отсутствия тяги.

Далее рассмотрим, как можно проверить тягу в дымоходе бытового газового котла и колонки.

Способ #1 — с помощью анемометра

Профессиональную проверку тяги в дымоходе газового котла и колонки проводят с использованием специального измерительного прибора – анемометра.

С его помощью можно убедиться в наличии воздушного движения и определить его силу. Показатель должен равняться 1,96-29,40 Па.

Способ #2 — с использованием спички

Если использовать анемометр нет возможности, выполнить проверку можно следующим образом:

1. Подготовить бумажные полоски и закрепить их на участке входа в шахтный канал. Предварительно следует снять горизонтальную часть дымоходной трубы. Движение части листка будет сигнализировать о наличии тяги.
2. Определить достаточную тягу также можно с помощью пламени. Зажженную спичку следует направить вертикально в сторону смотрового окошка лицевой панели водонагревателя.

Дымоход следует проверять до розжига водонагревателя. Пламя, поднесенное к смотровому отверстию в верхней части колонки во время ее работы, должно втягиваться вовнутрь.

Проверять тягу в газовой колонке необходимо каждый раз, прежде чем включить устройство. Приоткройте форточку для притока воздуха

Способ #3 — проверка датчика тяги

В водонагревателе установлено несколько регулирующих модулей. Датчики перегрева, тяги, ионизации, давления воды предотвращают возникновение аварийных ситуаций.

Датчик тяги отслеживает температуру выводящихся газов, а при ее повышении реагирует соответствующим образом:

1. Внутри датчика расположена биметаллическая пластина, присоединенная к газовому клапану.
2. Металл, расширяющийся в результате перегрева, передает сигнал на отключение подачи газа.
3. Остывшая пластина возвращается к исходным размерам, открывая при этом клапан.

Проверить исправность датчика рекомендуется при систематическом отключении колонки.

Сделать это можно несколькими способами:

• поместить рядом с датчиком зеркало, его поверхность не должна вспотеть при включении водонагревателя;
• на исправность датчика укажет отключение газовой колонки при закрытии дымохода заслонкой на 2/3.

В некоторых моделях водонагревателя регулятор устанавливают на пластиковое крепление, которое легко можно сдвинуть с места. Это также приведет к частым выключениям колонки.

Протестировать исправность датчика можно и с помощью омметра, его сопротивление должно равняться бесконечности. В противном случае деталь следует заменить.

Датчик перекрывает подачу газа в случае утечки газа и при плохом отводе продуктов сгорания. Исправность защитного элемента — гарантия безопасного использования водонагревателя

Хозяева дома при постоянном перерыве подачи топлива зачастую просто отключают датчик, после чего водонагреватель действительно начинает работать без перебоев. Но подобное решение нарушает технику безопасности эксплуатации газового оборудования. Водонагреватель останется без защиты, при утечке угарный газ попадет в помещение.

Использовать газовую колонку при отсутствии разреженности в дымоходном канале категорически запрещено. Рассмотрим возможные причины отсутствия тяги.

Решение проблемы

С учетом того, что причины для возникновения плохой тяги бывают разными, необходимо подобрать соответствующий проблеме и способный предотвращать ее вариант решения.

Если выводящие путепроводы забиты мусором и сажей, то их следует прочистить. Если дымоход неправильно спроектирован, конструкцию необходимо демонтировать и устанавливать вновь.

Если проблема заключается в слабом выводе продуктов горения, имеются различные способы улучшения тяги. Существуют приспособления, помогающие этому процессу.

Дефлектор

Эта своеобразная турбина монтируется на верхнюю часть дымохода и при помощи силы ветра осуществляет подкачку дыма из шахты трубопровода.

• защита трубопровода от мусора, дождя и снега;
• увеличение тяги;
• подавление вылетающих искр.

Функционал этого устройства разработан на основе физических законов, оно создаёт принудительное разряжение во время прохода воздушного потока в его сужающемся канале.

Газы попадают в разряженное пространство в горловине дымохода, а затем усиленной тягой удаляются из трубы.

Использование приспособления благотворно влияет на систему отопления, улучшает теплоотдачу и способствует полному прогоранию топлива. Именно поэтому дефлекторы очень популярны и востребованы.

Шибер

При проблемах с отоплением рекомендуется проверить, как стоит шибер. Это специальная заслонка для контролирования силы тяги. Функции приспособления:

• перекрытие трубы после окончания топки для длительного сохранения тепла;
• регулирование тяги;
• контроль степени сгорания топлива.

Большинство проблем решается установкой правильного положения заслонки.

Стабилизатор тяги

Устройство самостоятельно добавляет воздух в систему, повышая качество работы отопления без участия человека. Для предохранения от избыточного давления имеется защитный клапан.

Используя стабилизатор, эффект от сжигаемого топлива усиливается без изменений работы отопительного оборудования.

Удалить холодный воздух после длительного перерыва поможет обычная бумага – сожгите несколько листков, и подогретый воздух выйдет наружу. Дальнейшая растопка пройдет без проблем.

Система отопления должна функционировать без проблем, не создавая при этом угрозы для жизни или здоровья людей. Правильная эксплуатация, своевременная чистка, а также соблюдение приведенных в статье советов обеспечат хорошую работоспособность оборудования на длительный срок, а также гарантируют начало отопительно сезона без неприятных сюрпризов.

Отопление загородного дома в зимний период обусловлено правильностью работы котла или печи. Отсутствие запаха гари от тлеющих дров, находящихся в топке, подтверждает наличие хорошей тяги. А постоянный аромат костра в доме – говорит о возможных неисправностях печного оборудования.

1 Признаки наличия проблем

Понять, что вентиляционные конструкции работают неидеально, легко даже рядовому жильцу дома, который ничего не понимает в строительстве и установке таких систем. Есть простые признаки, указывающие на наличие проблем:

• воздух в помещении стал спёртым;
• постиранные вещи сохнут медленнее, чем обычно, если только не висят на балконе;
• в помещении повышается влажность — это можно понять и по ощущениям во время вдоха, и по отсыреванию предметов в доме;
• даже с открытыми окнами комнаты плохо проветриваются;
• в ванной и на кухне появляются плесень и грибок;
• в квартиру часто проникают неприятные запахи из других квартир;
• запахи, возникающие в туалете и на кухне, не выветриваются часами.

Впрочем, даже если все эти проблемы налицо, причина всё равно может быть в другом. Скажем, такие симптомы часто проявляются после установки новых пластиковых окон или полного остекления балкона. Современные экземпляры отличаются герметичностью, и если их не открывать для проветривания, то это приведёт к такому же результату — запахи и сырость будут застаиваться в квартире.

Дефлектор на трубу дымохода (с фото)

Для устранения обратной тяги в дымоходе рекомендуется воспользоваться дефлектором.

Посмотрите на фото: дефлектор на дымоход представляет собой механический вентилятор, подсасывающий дым из дымоходной шахты.

Необходимо также посмотреть, как расположен шибер — специальная заслонка, с помощью которой регулируют тягу. Один шибер должен находиться в дымоходном канале, а второй, как правило, располагается либо в печи, либо в ее дверце. Можно попробовать изменить их положение.

Современные дефлекторы для печи бывают:

с плоской верхушкой;

оснащенные открывающейся крышкой;

имеющие щипцовую крышу с двумя скатами на трубе;

с полукруглой верхушкой.

Дефлекторы, обладающие плоской верхушкой из меди, часто располагают на банях в стиле модерн.

В основном для изготовления дефлекторов используют листы оцинкованного железа, хотя в последнее время нередко можно встретить в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

Некоторые модели дефлекторов необходимо вставлять дверкой в направлении к дымосборнику. Для этого нужно завести один край на стенку, аккуратно приподнять второй и опустить на место. Для удобства монтажа следует демонтировать пластины с задней и боковых стенок.

Можно выбрать модель в магазине, а можно легко изготовить дефлектор для дымохода самостоятельно. До того как сделать дефлектор на трубу, ознакомьтесь с подробным описанием этапов работы.

Перед тем как приступать непосредственно к изготовлению дефлектор, необходимо определиться с материалом, из которого он будет выполнен. Это может быть медь, оцинкованное железо или нержавеющая сталь. Несмотря на то, что медь является достаточно дорогим материалом, лучше остановить свой выбор на данном металле, так как он устойчив к атмосферным явлениям. Это обусловлено тем, что дефлектор располагается в одном из самых недоступных мест бани, и частый ремонт будет проблематичен.

Перед тем как сделать дефлектор, необходимо начертить на картоне развертку всех основных деталей, в том числе колпака, диффузора и внешнего цилиндра. Затем следует перенести все на металл и вырезать по этим выкройкам с помощью специальных ножниц. Далее нужно соединить детали друг с другом с помощью заклепок, болтов или сварки. Из полосы металла нужно выполнить кронштейны, с помощью которых колпак будет закрепляться на поверхности. К колпаку следует прикрепить обратный конус. Собрав дефлектор на трубу дымохода, можно переходить к его установке на крышу. Сначала необходимо зафиксировать нижний цилиндр, используя болты и гайки. С помощью хомутов нужно закрепить на нижнем цилиндре диффузор, а на нем установить колпак с обратным конусом.

От чего зависит тяга в дымоходе

Величина тяги зависит от очень большого количества факторов.

Основные факторы, влияющие на тягу

Основные факторы, влияющие на движение отходящих газов:

• высота трубы;
• размеры дымоходного канала;
• особенности конструкции (наличие горизонтальных или наклонных участков) расположение оголовка трубы относительно конька крыши;
• наличие притока свежего воздуха в помещение с котлом или камином;
• утепление стенок дымохода.

Вспомогательные факторы

Есть и менее важные, но также значимые для усиления или ослабления тока дымовых газов факторы:

наличие дефлектора;
канал должен быть герметичным – это особенно важно при монтаже современных дымовых труб из готовых элементов;
гладкость или шероховатость внутренних стенок дымохода;
отложения сажи в дымовом канале;
механические препятствия – закрытые заслонки (шибера), намерзание на искрогасителе или верхней части дымохода конденсата или льда, перекрывающего сечение канала;
высокая температура окружающего воздуха (летом);
сильный ветер, туман, дождь, снег.

Что такое обратная тяга

Прямая тяга – процесс поднимания по дымоходу горячих продуктов горения и удаления их через устье трубы. Принцип действия прямой тяги основан на явлении расширения газов при повышении температуры, уменьшении плотности газов и стремления разреженных газов подняться вверх. Обратная тяга, или опрокидывание тяги, характеризуется отсутствием разрежения в канале для отвода газов (при этом давление газов в канале выше, чем в помещении), продукты горения при этом не выводятся из отопительного агрегата или даже наблюдаются выбросы продуктов горения в помещение.

Заброс отработанных горячих газов назад в помещение очень опасен:

• может вызвать пожар;
• может послужить причиной отравления людей угарным (СО) и углекислым газом (СО2).

3 Возможные причины плохого воздухообмена

Причин, по которым квартира плохо проветривается, может быть несколько, и не все они связаны напрямую с забитой вентиляцией. Вот некоторые из них:

1. 1. Неподходящие погодные условия, мешающие работе естественного вентилирования. Когда и на улице, и в доме примерно одна температура (обычно это бывает летом в жару), дуновений воздуха практически нет, так как процесс воздухообмена запускается температурной разницей между квартирой и атмосферой снаружи.
2. 2. Неполадки в вентиляционной шахте. Она может быть забита мусором внутри, повреждена, перекрыта из-за неправильного ремонта в одной из квартир соседей. Кроме того, засорена может быть не вся вентиляция, а лишь наружная решётка в помещении — с таким вариантом справиться проще всего.
3. 3. Отсутствие притока воздуха с улицы из-за чрезмерной герметичности квартиры. Такое бывает, когда во всей квартире установлены пластиковые окна, не имеющие щелей, в отличие от старых деревянных.

Возможно и одновременное возникновение нескольких (или всех) этих проблем. Если дело в слишком герметичных окнах, можно установить специальные вентиляционные клапаны или постоянно держать створку приоткрытой. Если же забиты вентшахты, то нужно их почистить. Чтобы подтвердить, что проблема именно в этом, нужно предварительно проверить тягу в вентиляции.

Нет тяги в котле? Есть способы решения данной проблемы:

Если нет тяги в котле, то есть несколько простых и действенных средств для того, чтобы тяга значительно увеличилась и отопление свободно циркулировало по всей площади дома через отопительные регистры:

• одним из старых, но действенным способом является прокаливание котла, то есть перегрев котла и удержание тепла в одном объеме, после этого необходимо резко открыть заслонку между камерой-сгорания и бойлером, в таком случае большое количество тепла уходит сквозь заслонку и начинает циркулировать в необходимых направлениях. Способ применим, если вся «система» прошла проверку на герметизацию;
• улучшение герметизации котла. Отсутствие тяги возникает, если есть какие-то пустоты, «дыры» и утечки тепла из котла. В таком случае циркуляция тепла осуществляется не в полную силу и в бойлер уходит незначительное количество тепла, которое не удовлетворяет потребности отопления;
• модернизация котла и установка второго отводного бойлера-отдушки. В таком случае тепло начинает циркулировать и «протягиваться» по двум линиям-трубопроводам: одна линия отопительная, вторая является возвратной линией в котел, где при горении образуется вакуум. В таком случае растопка котла или печи будет несколько дольше нежели в котле без отводного бойлера;
• так же конструкция дымохода значительно влияет на состояние тяги. Если дымоход большого диаметра установлен при котле малой мощности, то тяги попросту не будет. Эти данные надо учитывать при первоначальной закладке и строительстве.

Иногда отсутствие тяги ведет к полной замене котла, когда все возможные варианты решения проблемы оказались недействительными. В ряде случаев на короткий период устанавливают маломощные компрессоры и конвекторы тепла, которые призваны «раскочегарить» котел и наладить конвекцию тепла и тягу, но такие варианты применимы лишь для домашних печей-кладок.

Выдача акта проверки вентиляционныхканалов и дымоходов (акт ВДПО)

Акт проверки вентканалов и дымоходов

• Для управляющих компаний и ТСЖ
• Для промышленных котельных

Для подключения вам потребуется предоставить газовой компании свидетельство, подтверждающее соответствие помещения противопожарным нормативам – акт проверки технического состояния вентиляционных и дымовых каналов. Наличие соответствующих требованиям законодательства вентиляционных каналов и дымохода – обязательное условие для его получения.

Позвоните нам илиоставьте заявку на сайте

Прайс:

до 10 квартир – 3000 руб/квартира до 100кв – 700 руб до 500кв – 450руб/квартира от 500 квартир – 250 руб/квартира

Согласно Постановлению Правительства РФ №1225 от 20.12.2011, “О лицензировании деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений”, деятельность по обследованию дымоходов и вентиляционных каналов подлежит лицензированию МЧС.

Прайс:

до 200 квт – 7500 руб от 200 до 700 квт – 10000руб от 700квт до 1.2 гКл – 15000руб свыше 1,2 гКл – от 20000руб

Согласно Постановлению Правительства РФ №1225 от 20.12.2011, “О лицензировании деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений”, деятельность по обследованию дымоходов и вентиляционных каналов подлежит лицензированию МЧС.

Наши преимущества

• Оперативность
• Бесплатный выезд
• Гарантированное прохождение документов в инстанциях
• Аккредитация в 26 отделениях Межрегионгаз МО
• Лицензия МЧС
• Комплексный подход: также выдаем протокол проверки заземления
• При необходимости можем смонтировать вентканалы и дымоходы по требованиям проекта

Лицензия МЧС на право выдачи актовпроверки дымоходов и вентканалов

Согласно Постановлению Правительства РФ №1225 от 20.12.2011, “О лицензировании деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений”, деятельность по обследованию дымоходов и вентиляционных каналов подлежит лицензированию МЧС.

Наша компания, ООО «Форвента» имеет лицензию МЧС, и имеет право выдавать акт проверки вентиляционных каналов и дымоходов.

Стоимость выдачи протокола проверки заземления– 5000 рублей.

Сроки получения

Срок выезда специалиста к вам – от 1 одного дня.

В случае если вентиляционные каналы и дымоход соответствуют требованиям, акт и протокол выдаются на месте.

позвоните нам по телефону: +7 499 110-95-07

Выезд специалиста бесплатно!

Выдача акта проверки вентиляционных каналов и дымоходов

ООО “Инженерные технологии” ИНН 5043047740 ОГРН 1125043004570Адрес: г. Серпухов, Тульская улица, дом 1

Расчет тяги

Итак, расчет тяги – это расчет сечения дымовой трубы для газового котла, камина, печи или иного отопительного оборудования. Как рассчитать сечение? Для этого необходимо определить:

1. объем газа, который будет проходить по дымовой трубе за 1 час;
2. площадь сечения дымовой трубы;
3. диаметр сечения.

Расчет объема газа

Для вычисления объема проходящего по дымовому каналу газа используется следующая формула:

V = B x V1 x (1 + T/273) /3600, где

В – масса топлива, сжигаемая за 1 час работы отопительного оборудования;

V1 – поправочный коэффициент, который зависит от вида используемого для обогрева топлива;

Т – температура газа, определенная на выходе из дымовой трубы.

Показатели V1 и Т можно получить из таблицы, имеющейся в ГОСТ 2127 – 47.

Таблица из ГОСТ для определения параметров расчета

Расчет площади сечения

После определения объема газов, проходящих по дымовому каналу, можно подсчитать размер сечения трубы:

S = V/W, где

V – объем, подсчитанный ранее;

W – скорость прохождения газов по дымовому каналу (данная величина постоянная и равна 2 м/с).

Определение диаметра

Следующий шаг – определение непосредственно диаметра дымовой трубы. Для этого используется следующая формула:

D =  √4 * S/ π, где

S – площадь сечения дымоотводящего канала;

π – постоянная, равная 3,14.

Пример

Для примера произведем расчет по указанным формулам при следующих параметрах:

• в печи, установленной в бане, ежечасно сжигается 10 кг дров;
• температура газов на выходе из трубы составляет 130ºС.

Рассчитаем объем газов:

V = 10х10х(1+130/273)/3600 = 0,041 (м³/час)

Определим сечение дымовыводящей трубы:

S = 0,041/02 = 0,0205 (м²)

Найдем наиболее подходящий по заданным параметрам диаметр трубы:

D = √ 4 * 0,0205 / 3,14 = 0,162 (м)

Это означает, что для печи, используемой в примере, достаточно установить дымовую трубу, диаметр которой составляет 165 – 170 мм.

Как произвести расчеты и установить дымоход своими силами, смотрите на видео.

Причина угасания котла в ветреную погоду

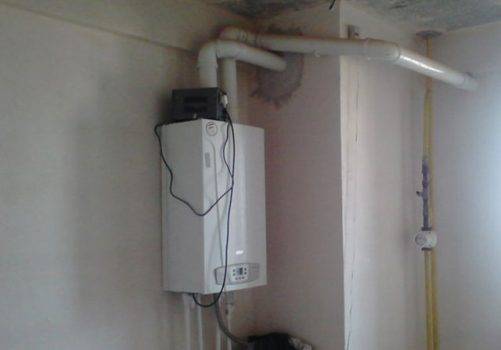

В городских квартирах устанавливают котлы, оснащенные коаксиальным воздуховодом. Благодаря этому даже сильный ветер не попадает внутрь и не вызывает задувание горелки. Однако в частном доме нередко возникает ситуация, когда сильным порывом ветра задувает газовый котел. Почему задувает газовый котел при ветре? Это происходит из-за неправильного устройства вентиляции и при несоответствии технологических параметров дымохода. Подобные неисправности должны устранять только специалисты-теплотехники.

Кроме этого угасание пламени горелки происходит из-за конструктивных особенностей всей системы отопления или в результате воздействия сторонних факторов.

В большинстве случаев причиной затухания пламени горелки становится следующее: воздушная масса, поступающая снаружи, оказывает чрезмерное давление, в результате которого обратный клапан срабатывает и становится в закрытое положение. Автоматическая система котла реагирует на такое положение клапана и подача газа в топку прекращается. Частое повторение подобной ситуации является результатом неправильной конструкции дымохода. Так что же делать, если задувает котел через дымоход.

Особое внимание следует обратить на высоту этого элемента: нормальное функционирование вентиляции обеспечивается в том случае, если верхняя часть дымохода располагается на полметра выше крайней точки крыши дома. Для определения диаметра воздуховода следует применять специальные расчеты с учетом параметров котельного оборудования

Обязательная проверка дымоходов и вентканалов

12.09.2014

       Всероссийское добровольное пожарное общество доводит до  сведения жителей Семикаракорского района, что согласно Постановлению Правительства РФ от 14.05.2013 г. № 410  утверждены Правила пользования газом в части обеспечения безопасности при использовании и содержании внутридомового и внутриквартирного газового оборудования. Обязательным условием в организации безопасного использования и содержания внутридомового и внутриквартального газового оборудования является надлежащее содержание дымовых и вентиляционных каналов жилых помещений и многоквартирных домов, которое обеспечивается путем проверки состояния и функционирования дымовых и вентиляционных каналов, при необходимости их очистка и ремонт.

     Проверка состояния дымовых и вентиляционных каналов  производится:

– при приемке дымовых и вентиляционных каналов в эксплуатацию при газификации здания или подключения нового газоиспользующего оборудования;

–  при переустройстве и ремонте дымовых и вентиляционных каналов;

– в процессе эксплуатации дымовых и вентиляционных каналов (периодические проверки);

–   при отсутствии тяги, выявленной в процессе эксплуатации.

     Договор о проверке, а также об очистке и о ремонте дымовых и вентиляционных каналов заключается с организацией, допущенной к выполнению соответствующих работ на основании лицензии МЧС (по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений).

      В случае поступления информации  в аварийно- диспетчерскую службу газораспределительной организации о наличии угрозы возникновения аварии, утечек газа или несчастного случая, специалисты организации обязаны незамедлительно осуществить приостановление подачи газа. О наличии указанной угрозы свидетельствуют следующие факторы:

– отсутствие тяги в дымоходах и вентиляционных каналах;

– отсутствие притока воздуха в количестве, необходимом для полного сжигания газа при использовании газоиспользующего оборудования.

     В настоящее время  ВДПО Семикаракорского района ведет  работу по  техническому  обследованию дымовых и вентиляционных каналов. В процессе проверки печники ВДПО проводят техническое обследование каналов с помощью видеорегистратора, наборов печников, контрольно-измерительных приборов. Ведется  также  очистка дымоходов от пыли, паутины, сажи, посторонних предметов.

Хочется обратить внимание граждан, что допуск печников ВДПО в домовладение производится при наличии удостоверения. Оформление документации и оплата за техническое обследование дымовых и вентиляционных каналов проводится специалистами на месте

По окончании проведения обследования каналов выдается акт периодической проверки дымовых и вентиляционных каналов  с голограммой

Оформление документации и оплата за техническое обследование дымовых и вентиляционных каналов проводится специалистами на месте. По окончании проведения обследования каналов выдается акт периодической проверки дымовых и вентиляционных каналов  с голограммой.

    По заявкам населения печники также проводят ремонт дымовых, вентиляционных каналов и отопительных печей.

         Для справок и предложений обращаться по адресу: Ростовская область, г.Семикаракорск, пр-т Абрамова 113, тел (86356) 4-11-84.

Н.Качура,

                                                            председатель ВДПО Семикаракорского района

Влияние приточной вентиляции на работу отопительных приборов и улучшение тяги

Плохо работающая приточная вентиляция может привести к плохой работе камина или котла, перерасходу топлива и как следствие финансовым потерям. Достаточно ли кислорода для горения, можно проверить, открыв окна при розжиге печи, котла или камина. Если процесс розжига усиливается, это связано с отсутствием должной приточной вентиляции. В такой ситуации эффективным решением будет установка воздухозаборника над или под окном.

Результатом чрезмерной тяги является быстрое, неэффективное и неполное сгорание топлива. Обычно это происходит, когда дымоход слишком высок или его поперечное сечение слишком велико по сравнению с размером печи.

Другой причиной может быть изношенный уплотнитель в топке или в камине и по этой причине воздух для горения всасывается через эти утечки, что приводит к слишком быстрому горению древесины или угля.

Однако ограничить тягу или стабилизировать её при помощи вентилятора намного проще, чем исправить кладку в дымовой трубе. Каминные топки или твердотопливные котлы снабжены регулирующим элементом — заслонкой, с помощью которой регулируется размер поперечного сечения дымохода в точке выхода выхлопа из каминной топки.

Регулятор тяги. Его устанавливают, когда тяга слишком велика. Подвижная заслонка регулятора, к которой прикреплён груз, открывается под действием давления в дымоходе и тем самым ограничивает подачу воздуха. Работа регулятора контролируется установкой значения разрежения на специальной ручке, с помощью которой заслонка регулирует количество подаваемого воздуха.

Устройство дефлектора-флюгера на дымоход для печи

Существует новая популярная разновидность дефлектора — флюгер-дефлектор.

>

Он представляет собой (см фото выше) специальное устройство, у которого корпус вращается одновременно с изогнутыми на нем козырьками-дефлекторами. Такие козырьки соединены с подшипниковым узлом. Флюгер, находящийся в верхней части, позволяет всей конструкции всегда располагаться с учетом направления ветра.

Работа и устройство дефлектора-флюгера для дымохода довольно просты и понятны. Поток воздуха проникает в пространство между козырьками, ускоряется и тем самым создает зону разрежения. В результате тяга в дымоходе усиливается, топливо в печи хорошо сгорает, а воздухообмен также улучшается.

Рекомендуется при этом создавать еще и дополнительную вентиляцию. Такие дефлектор-флюгеры на дымоход идеальны для предотвращения обратной тяги, искрообразования и прерывания пламени.

Также можно изготовить флюгер-дефлектор, после чего саму конструкцию следует прикрепить на срез дымовой трубы с помощью кольца с подшипниковым узлом. Именно стабильный приток свежего чистого воздуха и качественный отвод продуктов сгорания является залогом хорошей работы печи.

Дополнительное оснащение для создания принудительной тяги

Практический опыт использования бытовых печей для обогрева дома или нагрева воды в бане стал основой для внедрения профессиональных решений. Возникающие проблемы с эффективностью работы дымовой трубы решаются за счет дополнительного оснащения специальными устройствами. К примеру, на крупных производствах используются тягодутьевые машины (дымососы). В частных хозяйствах использование таких агрегатов нецелесообразно. Основной упор на дополнительных внедрениях обычно делается на разовые вложения, которые работают по законам физики или аэродинамики:

Дефлекторы – устройства, которые работают при движении воздушных масс. Чем активнее воздействие на дефлектор, тем лучше будет тяга в дымоходе. Стоит отметить, что КПД прибора практически равен нулю при штиле

Выбирая такой дымосос следует обращать внимание на материал, из которого он изготовлен. Обычно производители используют нержавеющую сталь

Благодаря этому изделие выдерживает воздействие окружающей среды и высокие температуры.

Стабилизаторы — тягодутьевые устройства, работающие в автоматическом режиме. Для срабатывания устройства в систему дымохода встраивается датчик тяги. Аппаратура реагирует на увеличение нагрева трубы дымовыми газами.

Ротационные дефлекторы как автономные тягодутьевые машины редко устанавливаются в домашних хозяйствах. Устройство представляет собой конструкционный элемент, который устанавливается на вершине трубы. В тихую погоду датчик тяги на ротационном дефлекторе показывает низкие значения аэродинамического эффекта. Неоспоримым преимуществом таких устройств является ограничение попадания в систему дымососов мусора и птиц.

Когда вы приходите к выводу, что все труднее растопить печку или камин, обратная тяга в дымоходе приводит к задымлению, настает пора действовать. Загородный дом или частное хозяйство являются прекрасным поводом к внедрению экономичных решений, заимствованных из чужой практики. Если вы знаете, как проверить тягу в дымоходе, но не планировали затраты на покупку фабричных дымососов, рекомендуем провести простой анализ ваших конструкций для удаления продуктов сгорания:

1. Превышение уровня трубы над коньком крыши — минимальное рекомендуемое значение составляет 50 сантиметров. Если этот параметр меньше или рядом с вашим домом находится строения, деревья, просто необходимо удлинить канал. В качестве самодельного усилителя тяги хорошо подойдет металлическая труба, за счет которой можно удлинить канал.
2. Выведение дымохода через стену — одно из альтернативных современных решений. Каким бы эффективным ни был регулятор тяги дымохода, рано или поздно система отведения продуктов сгорания приходит в негодное состояние. Повышается риск воспламенения сажи. Расположение каналов вне строения экономит свободное пространство и избавляет от необходимости вмешательства в конструкцию кровли. Так как в этом случае дымоход будет крепиться к стене здания, это существенно снизит нагрузку на конструкцию от порывов ветра.

В любом случае, если в не знаете, как увеличить тягу в дымоходе, экспериментировать на собственном опыте не стоит. Можно не просто усугубить ситуацию, но и нарушить естественную вентиляцию в помещении. Это, не говоря о том, что может появиться риск сильного задымления жилого помещения.

Причины нарушения воздухообмена

Принципы работы приточно-вытяжной вентиляции с естественным побуждением основаны на разнице плотности и температуры воздуха внутри и снаружи. Легкие и теплые массы улетучиваются через вентиляционный канал на улицу, а взамен поступает свежие. Производительность такой системы зависит от множества нюансов, которые следует учитывать, иначе ее работа будет неэффективна. И главное ─ нужно узнать причины плохой вентиляции, чтобы своевременно их устранить.

Отсутствие притока воздуха

Замена старых деревянных рам со стеклопакетами позволяет снизить уровень шума в квартире и избавиться от сквозняков. Однако полная герметизация препятствует проникновению свежего воздуха в помещения, в результате чего повышается влажность и появляются затхлость и сырость. Регулярное и длительное проветривание увеличивают потери тепловой энергии и затраты на обогрев.

Засорение вентиляционных каналов

Оно происходит по нескольким причинам. Во-первых, в результате естественного обрушения, которое встречается в старых домах. Во-вторых, из-за перепланировки и ремонта. В этом случае возникает и другая угроза эффективности вентиляции. Вывод более мощных каналов в основные шахты может полностью нарушить воздухообмен квартиры.

Кроме того, причиной ухудшения вентиляции бывают:

• , мощность которой больше чем предусмотрено площадью вентиляционного канала;
• монтаж климатического оборудования, увеличивающего разницу температур внутри помещения и за его пределами;
• недостаточная длина канала по вертикали, которая должна составлять около 2 м (актуально для квартир, расположенных на последнем этаже здания).

Нормы и правила

Если долго не чистать дымоход, он забивается сажей и создает препятствие для прохода дыма

Чаще всего задымление возникает из-за неприятностей с дымоходом. Он либо забит, либо изначально обустроен неправильно. Самым важным моментом является высота дымовой трубы. В СНиПах указаны точные размеры для разных конструктивных размеров крыш или расположение самой трубной конструкции на кровле. Для домов с плоскими крышами этот параметр не может быть меньше 60 см, если считать от высшей точки парапета либо надстроек, например, террасного навеса.

Если вокруг дома сад с высокими деревьями, либо соседские дома расположены неподалеку и выше, трубу лучше сделать больше, чтобы дым не бился о препятствия, а свободно уходил в пространство.

Причина #3 – внешние факторы

В первую очередь – это атмосферные явления. Осадки в виде затяжных дождей и снегопадов, туманы с повышением уровня влажности, шквальный или просто резкий ветер – все это создает разность давлений. В результате чего при выходе наружу продукты горения встречают сильное сопротивление воздуха, возвращаются обратно и попадают в помещение. Их накопление оборачивается оседанием сажи и конденсата на стенках рукава, а значит уменьшением его сечения (пропускной способности), вплоть до полного закупоривания.

Если у вас плохая тяга в дымоходе, причины могут быть и такие, например:

• рядом с домом или баней растет высокое дерево, ветви которого закрывают дымоотвод;
• в непосредственной близости от вашего здания появилось какое-то новое сооружение оно выше вашего и становится «ветровым подпором», то есть отражает идущие от вас продукты сгорания;
• при высокой влажности или заморозках воздух тяжелеет, опускается вниз и давит внутрь трубы.

Понятно, что не каждый такой фактор получится устранить с одинаковой легкостью. Если обрезать те же ветки можно без труда, то как договориться с живущим рядом человеком? Придется использовать специальные элементы вроде дефлекторов или ротационных турбин, которые мы подробно рассмотрим ниже.
