Принцип работы камина
Первые камины представляли собой обычный очаг с дымоходом, огороженный тремя стенками. Эффективность была невелика, поскольку дрова сгорали быстро, но все тепло улетало в трубу. Все изменилось с того момента, когда методом проб и ошибок печники изобрели так называемый дымовой зуб и тепловое зеркало.
Оказалось, что искусственное сужение места присоединения дымохода вместе с наклонной конструкцией задней стенки очага создает условие для саморегулирующегося медленного горения дымовых газов. Тепловая пробка в месте сужения играет роль дросселя, а наклонная поверхность формирует медленно вращающийся вихрь пиролизных газов, которые постепенно догорают каждый раз во время приближения к пламени.
Движущийся поток “перекрывает” подтягивание свежего воздуха к месту горения. Как только газы выгорят, и их температура понизится – вихрь замедлится и появится излишек дымоходной тяги. Газы уходят в дымоход, а на их место в вихревой поток подтягивается с воздухом свежий кислород. Пламя и газы становятся горячее, и все повторяется сначала.
Саморегуляция тяги позволила использовать не только дрова, но и высокоэнергетические виды топлива. Даже смолистые сосновые дрова и уголь в этих условиях горят медленно, а угарные газы надежно держатся в замкнутом вихре. Время циркуляции газов составляет от 2 до 7 минут!
Влияние тяги на безопасность использования камина
Устойчивость вихревого процесса позволяет регулировать генерацию тепла путем неполного закрывания вьюшки дымохода во время горения топлива. При этом чрезвычайно опасный угарный газ – СО, все равно надежно окисляется до более безопасного углекислого СО2. Это стоит иметь в виду, решая в каком из помещений и как сделать камин.
Постоянно циркулируя в топке камина, вихрь отдает тепло каменным стенкам. Поэтому в дымоход выходят уже остывшие, едва теплые газы. Наклонная поверхность задней стенки играет роль теплового отражателя. Делать ее из отражающего материала нет никакой необходимости. Обычная черная сажа от дров отлично отражает невидимый спектр инфракрасного излучения. Единственное о чем стоит позаботиться – сделать эту наклонную плоскость как можно более гладкой. Хороший камин в доме обеспечивает до 50% теплового КПД, что является очень приличным показателем среди других аналогичных генераторов тепла.
Особенность отдачи тепла камином
Отбор тепла газов после теплового зуба никак не влияет на работоспособность камина. Если в каменных печах слишком интенсивный отбор тепла резко снижает их КПД, то водогрейный регистр в камине выше дымового зуба может без последствий забрать столько тепла, сколько будет выработано топливом.
Другой вариант повышения теплоотдачи камина – организация вертикальных воздушных каналов выше дымового зуба. Проходя через каналы за счет естественной тепловой конвекции, воздух нагревается и возвращается в помещение уже в качестве теплоносителя.
Шаг 1 изучение конструкции
Два основных элемента камина – это дымоход и топка. Главной функциональной частью является топка, именно она обеспечивает качественную эксплуатацию. Дымоход необходим для поддержания циркуляции воздуха и обеспечения горящего пламени. Дополнительные детали камина:
— нагревательный элемент;
— задвижка;
— дымосборник;
— зольник;
— решетка;
— защитная дверка;
— отсекатель пламени.
В нижней части камина располагается портал – декоративная конструкция топки, выполненная в определенном стиле. Законченный вид придает объекту облицовка – финальная отделка поверхности портала.
Шаг 2: подготовительные мероприятия
На данном этапе нужно определиться с расположением камина, составить проект, выбрать строительные материалы и оценить свои финансовые возможности. На стоимость объекта влияют следующие факторы:
— количество этажей в даче;
— высота потолка;
— используемые материалы;
— тип камина;
— отделка;
— специфика фундамента здания и т. д.
Шаг 3: покупка стройматериалов
Для того чтобы построить своими руками камин на даче, необходимо приобрести следующие наименования:
— специальный печной кирпич;
— глину;
— песок;
— цемент;
— бутовый камень;
— щебень и т. д.
Глину следует замочить за несколько дней до начала кладки. Из подготовленной глины и песка делается смесь для кладки. Кирпичи также предварительно замачивают.
Шаг 4: возведение фундамента
Выбирать место под фундамент нужно в соответствии с расположением стропил и потолочных балок. Для начала необходимо вырыть котлован. Размеры котлована должны превышать параметры фундамента на 10-15 см.
Глубина котлована должна быть такой, чтобы возведенный фундамент смог выдержать нагрузку будущего камина. Обычно глубина делается на 60 см меньше фундамента самого дома. Фундамент можно выложить из обычного кирпича или специального бутобетона.
Шаг 5: кладка камина
Прежде чем начать кладку, нужно отсортировать нормальные кирпичи от нестандартных заготовок. На поверхности фундамента нужно выстелить несколько гидроизоляционных слоев. В качестве связующего материала выступает замоченная глина.
Первый ряд кирпича выкладываем методом «ребро», не забываем добавлять в раствор немного цемента. В ходе выполнения работы необходимо тщательно следить за «геометрией» конструкции, используя треугольник или бечевку. Также следует использовать уровень и отвес для определения горизонтальности и вертикальности.
Каждый кирпич перед укладкой вымачивают – держат в воде до тех пор, пока не перестанут выделять пузырьки. Для возведения сплошной стены обычно используют мастерок, а при выкладывании дымохода раствор лучше выравнивать рукой. Излишки раствора можно удалить с помощью мокрой тряпки. В месте, где труба выходит на кровлю, нужно использовать цементно-песчаный раствор (пропорция 1 к 3).
Шаг 6: отделка камина
После завершения укладочных работ приступают к финальной отделке камина. Швы нужно обработать, сам кирпич можно покрасить в любой естественный оттенок. Для покраски блеклого кирпича можно использовать обыкновенную гуашь. Каминная полка выполняется в соответствии с собственными предпочтениями и общим стилем интерьера.
Таким образом, построить камин для дачи своими руками не так уж и сложно. Однако если Вы не уверены в своих строительных способностях или опасаетесь допущения ошибок, способных привести к аварийной ситуации, лучше воспользуйтесь услугами профессионалов.
(Visited 679 times, 1 visits today)
Интерьер кухни в кантри-стиле 30-х
Виды офисных перегородок и их сравнительные характеристики
Дизайн интерьера загородного дома
Ремонт в стиле модерн
Рекомендации по выбору шкафа для ванной
Хотите украсить лестницу? Правильно выбирайте перила!
В какой интерьер идеально впишется кожаный диван?
Жалюзи: самые распространенные виды
Правила выбора топки
Металлическая топка оснащена специальным патрубком, поэтому при выборе такого варианта подбирают дымоходную трубу в соответствии с диаметром патрубка.
Специализированные магазины предлагают огромный выбор каминов с топкой любой конфигурации. Это может быть открытый, закрытый, сквозной или односторонний вариант. Кроме того топка может иметь встроенный теплообменник, позволяющий подключать камин к контуру водяного отопления.
Традиционным вариантом является кирпичная топка. При решении вопроса, как сделать простой камин, рекомендуется использовать белый шамотный кирпич, характеризующийся устойчивостью к сильному нагреванию
Кирпичная кладка должна быть ровной, поэтому работу следует выполнять с особой осторожностью и аккуратностью. На обустройство кирпичной топки требуется много времени и сил, требующие от мастера специальных навыков, терпения и выдержки.
Основные правила при возведении камина
Чтобы камин долго служил и радовал своим теплом, необходимо строго следовать основным правилам при его возведении:
- Кирпичный камин возводится на отдельном фундаменте.
- Для кладки топки необходимо использовать исключительно шамотный (жаростойкий) кирпич, который не должен быть перевязан с основным.
- В местах установки дверцы и зольника, необходимо прокладывать асбестовый шнур и оставлять зазор на расширение металла.
- Изнутри топочную камеру штукатурить не следует.
- Задняя стенка топливной камеры должна располагаться под небольшим наклоном.
Не стоит забывать и о противопожарной безопасности, ведь любая конструкция, работающая на твердом топливе представляет дополнительный риск.
Камин в доме
Основным моментом противопожарной безопасности в обустройстве камина в загородном доме или на даче является установка разделок на пути прохождения дыма.
Если стена примыкает к камину, то между ней и отопительным агрегатом необходимо проложить жаростойкий материал (базальтовое волокно, асбест, войлок и т.д.). Толщина такого перекрытия должна быть не менее 20-25 мм.
Если камин устанавливается на деревянном полу, то по периметру необходимо проложить металлический лист или выполнить на покрытие из керамической плитки с отступом на 30-35 мм с каждой стороны.
В радиусе 150 мм от дымовой трубы, где она проходит через потолок, необходимо организовать надежную теплоизоляцию из двойного слой войлока с глиняной пропиткой или асбестового волокна.
Слой войлока между трубой и кровлей
Дымоход должен работать автономно только с одним камином.
Существуют также определенный правила пожарной безопасности и при эксплуатации камина:
- Не доводите камин до максимальной температуры.
- Проводите систематическую чистку камина от золы и сажи.
- Безопасное расстояние между камином и ближайшими легко воспламеняющимися предметами должно быть не менее 70 см.
- Используйте только подходящее топливо для дачного камина.
Этапы работы
Далее мы предлагаем для создания углового камина своими руками пошаговую инструкцию: она описывает, как создавать каждый элемент.
Начнём с фундамента
Камины углового типа возводят на основании, не завязанном на фундаменте дома. Лучше всего заложить их одновременно, но установить фундамент под камин в уже построенном доме тоже возможно.
Важно! Домовладельцы часто задают вопрос, а действительно ли нужно сооружать специальное основание под камин? Да! Готовая конструкция имеет вес до 600 кг, пол такую нагрузку не выдержит, поэтому собственный фундамент для камина построить обязательно нужно. Сначала делают котлован, он превышает размеры нижнего ряда камина на 10-15 см и уходит в глубину до уровня фундамента дома (это примерно 600 мм, если дом одноэтажный, и 800 – если он имеет два этажа)
Дно выравнивают и насыпают чуть больше 30 мм песка мелкой фракции, его поливают водой и утрамбовывают в несколько слоёв. На песок нужно насыпать слой крупных камней и щебня
Сначала делают котлован, он превышает размеры нижнего ряда камина на 10-15 см и уходит в глубину до уровня фундамента дома (это примерно 600 мм, если дом одноэтажный, и 800 – если он имеет два этажа). Дно выравнивают и насыпают чуть больше 30 мм песка мелкой фракции, его поливают водой и утрамбовывают в несколько слоёв. На песок нужно насыпать слой крупных камней и щебня.
Опалубка из доски, которую кладут следующим слоем, может быть как постоянной, так и временной. Во втором случае ее вынимают после просыхания фундамента, а пустые проймы заполняют гравием и песком. Если камин будет иметь сложную форму, для опалубки вместо досок берут лист из металла.
Сверху кладут сетку из арматуры, которую заливают бутом (смесь из цемента, песка и щебня).
Боковые стены прокладывают листами асбеста во избежание перегревания.
Далее фундамент выравнивают правилом, накрывают гидроизоляционной плёнкой и оставляют просыхать примерно на 4 недели.
Выкладываем тело камина
Как сделать процесс строительства спокойным и приятным. Вот некоторые моменты, которые вам в этом помогут:
- приобретая кирпичи, учтите погрешность около 15% на лом и прочие форс-мажоры;
- после выкладки каждого ряда не поленитесь проверить горизонт по уровню, после окончания всех работ исправить кривой камин будет сложно;
- отмечайте на стене номер ряда, тогда не нужно будет считать и держать это в голове;
- кровельная сталь, выложенная на полу в районе строительства, поможет сберечь помещение от возможных повреждений;
- перед тем, как приступить к работе, кирпич пару дней вымачивают, чтобы при взаимодействии с глиняным раствором он равномернее высыхал.
Приготовьтесь к тому, что придётся произвести «двойную» работу своего рода. Сначала выложите камин без использования раствора, насухую, проверьте, всё ли сходится с проектом, будет ли ваш камин ровным и красивым. В процессе чистовой укладки также желательно каждый ряд сначала выкладывать насухую и проверять, как он ложится.
Подготовка места для камин
Выбираем место для будущего камина
Обратите внимание, чтобы вблизи камина не располагалось легковоспламеняющихся вещей и конструкций. Уделите внимание крыше и потолку дома, нужно выбрать оптимальное место для вывода дымовой трубы, которая не должна задевать несущие конструкции и балки
Оптимальная толщина слоя фундамента составляет 10-15 см. Яма по глубине будет индивидуального характера, тут учитываются особенности почвы, среднее значение составляет 30-50 сантиметров. Если в слое почвы преобладает песок, тогда достаточно будет 300 мм. Первоначально делают присыпку слоем песка, сверху насыпают щебень.
Полученную смесь заливают в углубление под фундамент. Когда раствор высохнет окончательно, сверху укладывают слой гидроизоляции и начинают выкладывать камин своими руками. Для гидроизоляции применяется рубероид в 2 слоя.
Численность количества рядов кладки будет иметь нечётное значение. По центру укладывают кирпич под названием замковый. Его устанавливают вертикально в центре
Особое внимание уделите размеру шва кладки. Сверху шов должен быть около 2,4 сантиметра, снизу — 0,3 сантиметра

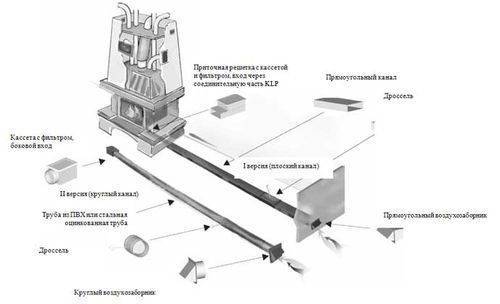

Конструкция камина с воздушным отоплением
Традиционно, воздушный камин состоит из следующих элементов:
- Каминная топка.
- Портал.
- Воздушные патрубки, которые повышают тепловую эффективность агрегата.
- Кожух для камина, который распределяет тепло.
- Вентилятор.
- Фильтр.
- Вентиляционные решетки.
- Подставка под топку.
- Распределитель и воздушные тройники.
Преимуществом такого отопления является то, что его можно реализовать в районах, отдаленных от благ цивилизации. Там, где не предусмотрено электричество. И вместе с тем, одним камином можно обогреть достаточно большой дом в несколько комнат.
Воздушный кожух для камина
Наличие двух этажей потребует добавить к стандартной схеме обустройства воздушного камина специальный насос, который будет выполнять принудительную циркуляцию теплого воздуха.
Воздушный обмен тепла протекает по закрытому циклу.
Преимущества камина с воздушным отоплением
В чем же заключает плюс конвекционного типа теплообмена по сравнению со стандартной схемой устройства камина? Давайте рассмотрим этот вопрос более детально:
Обычный камин, без каких либо дополнительных приспособлений, работает по стандартной схеме: тепло в нем поддерживается ровно до той стадии, пока горят дрова.
Именно это и ставит под сомнение экономичность такого агрегата в современных условиях жизни. Если же увеличить поступление дополнительного объема воздуха в каминную топку, то это поможет улучшить процесс горения и обеспечит стабильную его работу. Внедрение воздушного отопления в камин, снижает потребление топлива на 20%.
- Дымоотводящие каналы необходимы для отвода продуктов сгорания. Но если помимо обустройства этих труб проложить еще дополнительные каналы, в которые бы поступал нагретый конвекционным путем воздух, они бы обеспечивали дополнительное повышение температуры.
Камин с водяным и воздушным отоплением
Кожух для воздушного камина помогает повысить температуру в доме несколькими способами:
- Радиацией – прямой нагрев воздуха от открытой топки в камине.
- Теплопередачей – нагрев стен камина и прямая передача горячего воздуха в помещение.
- Конвекцией – процесс перемешивания холодных и горячих потоков воздуха в доме.
Камин с водяным и воздушным отоплением
Единственный момент, который нужно учитывать при обустройстве камина с воздушным отоплением – это планирование такого устройства на этапе строительства дома. Это напрямую связано с толщиной стен дома и особенностями их возведения.
Камин с воздушным отоплением детально
Работает воздушный камин на закрытой топке. Многие производители уже сразу предлагают готовые комплекты с кожухом, которые представляют собой моно блок. Внутри расположены зазоры, через которые происходит многократное прохождение воздуха.
По стоимости, воздушный камин значительно дешевле, чем аналогичный агрегат с водяным контуром. При этом он нисколько не уступает по эффективности и теплоотдаче, если, конечно, грамотно выполнена вентиляционная разводка.
Типичная схема подключения камина к отопительной системе
Особенностью каминов с водяным контуром является двойная передача тепла: сначала топка нагревает воду, а затем уже радиатор нагревает сам воздух. Здесь же происходит мгновенная передача тепла за счет конвекционных потоков.
Принудительно организованная конвекция позволяет изменить радиус отопления с 3 метров до 10 метров. Также с помощью конвекции можно изменить климатические условия дома, повысив или снизив влажность.
Конечно, этот способ потребует дополнительных финансовых вложений, но он позволит обеспечить оптимальный уровень комфорта в загородном доме.
Микроклимат в доме
Материалы для постройки печи камина
Чтобы построить печь с камином из кирпича потребуются такие материалы:
- прочный красный керамический кирпич с гладкими стенками для внешней облицовки и выкладки внутренней поверхности дымохода;
- огнеупорный красный кирпич для топочной камеры печки и внутренней кладки, не обязательно с гладкими стенками;
- в зависимости от конструкции – готовый металлический встраиваемый камин;
- чугунные изделия: дверки топочной и поддувала, колосники для печки и варочная поверхность, если она предусмотрена конструкцией;
- задвижки для дымохода;
- стальная проволока, уголки, стальные полосы – для крепления дверок и металлической фасонины в кирпичной кладке;
- печная смесь или хорошая глина с песком для кладки печи;
- водяная емкость или змеевик для нагрева воды, если это предусмотрено конструкцией;
- жаростойкая изоляция для защиты стен возле печи – асбест, металлический лист, жаростойкая твердая минеральная вата;
- гидроизоляция для фундамента – рубероид;
- цемент или раствор, арматура, гравий, песок и доски для опалубки фундамента.
В магазинах стройматериалов без труда можно найти все для печей и каминов.
Количество кирпичей каждого вида высчитывается по чертежам порядовки. Остальные материалы подбираются и рассчитываются по месту и согласно потребностям в каждом конкретном случае.
Место для камина
Вы можете пристроить камин к стене, сделать его отдельно стоящим либо же встроить в стену. Также очаг можно возвести в углу помещения.
Настоятельно не рекомендуется обустраивать топку камина возле стены, противоположной по отношению к стене с окнами, т.к. это приведет к появлению сквозняков.
Помните о необходимости наличия эффективного и надежного дымохода. Стандартная длина дымоотводящей конструкции составляет 4-5 м. В некоторых ситуациях этот показатель увеличивается до 700 см.
Место для каминаДымоход камина
В помещении с камином обязательно должна быть организована качественная вентиляция.
Непосредственно возведение камина выполняется на прочной площадке, способной выдержать вес готовой конструкции.
Шаг 2 – заливаем фундамент
Периметр фундамента печи равен 1,5 на 1 метр. Заливаем его с помощью бетона выполненного для фундаментных работ по пропорции 1:3:1 (одна часть цемента, три части гравия, одна песка). Армируем кладочной сеткой и обязательно вкапываем сваи, выполненные из асбестовой трубы длинной 1 м.
Общее количество свай для такой печи должно быть не менее пяти. В каждую сваю укладываем арматурный пруток и затем все заливаем бетоном. Фундамент должен быть ниже уровня пола минимум на три ряда кладки.
В качестве смеси для кладки камина используем печную смесь, фасованную по 25 кг и которую можно приобрести в любом магазине стройматериалов.
Требования к помещению
Перед тем, как построить камин в доме или на даче своими руками, стоит ознакомиться с требованиями к помещениям для установки этой конструкции. Лучше всего предусмотреть возможность установки на этапе проектирования, а построить камин своими руками можно будет позже.
Нужно учесть некоторые особенности:
- Печи массивны, и потому им требуется усиленный фундамент.
- Если печь является полноценной, она пригодится не только для приготовления пищи, но и для обогрева помещения. Для печи желательно иметь достаточно места.
- Будет очень дорого проводить работы, если в готовом доме придется разбирать междуэтажные перекрытия для создания дымохода.
- Камин легче, чем печь, строить в готовом доме. Однако хотя он меньше печи по весу, он может потребовать усиленного фундамента.
- Конструктивно каминная топка проще печной, требует меньше места и монтируется быстрее.
