Какой нужен кабель для бани термостойкий и как его монтировать

Советы профессиональных электриков

Какое электрическое оборудование может быть в бане

Энергетические сети выдают по упрощенной схеме разрешение на подключение не боле 15 кВт на один участок, желательно предусматривать общую мощность потребителей электрической энергии бани и жилого строения таким образом, чтобы она не превышала указанного предела. В противном случае придется получать специальное разрешение, а оно дается не всегда. В обязательном порядке придется заказать у специализированных организаций проект, в котором учитываются существующие резервные мощности трансформаторов, параметры установленных линий и т. д. Такие работы отнимают очень много времени и денег, а результаты часто бывают непредсказуемыми. Что касается однофазной или трехфазной проводки, то здесь все еще намного сложнее. Перед принятием окончательного решения рекомендуется посетить РЭС и проконсультироваться с ответственными представителями организации.

Какие кабели использовать для проводки в бане

Диаметр кабелей выбирается исходя из возможной максимальной мощности, для этого существуют специальные таблицы. Для однофазного ввода проводка делается кабелем СИП 2×16, для трехфазного СИП 4×16. Опытные электрики советуют не экономить на сечении токопроводящих жил, разница в стоимости незначительна, а проблем может быть много.

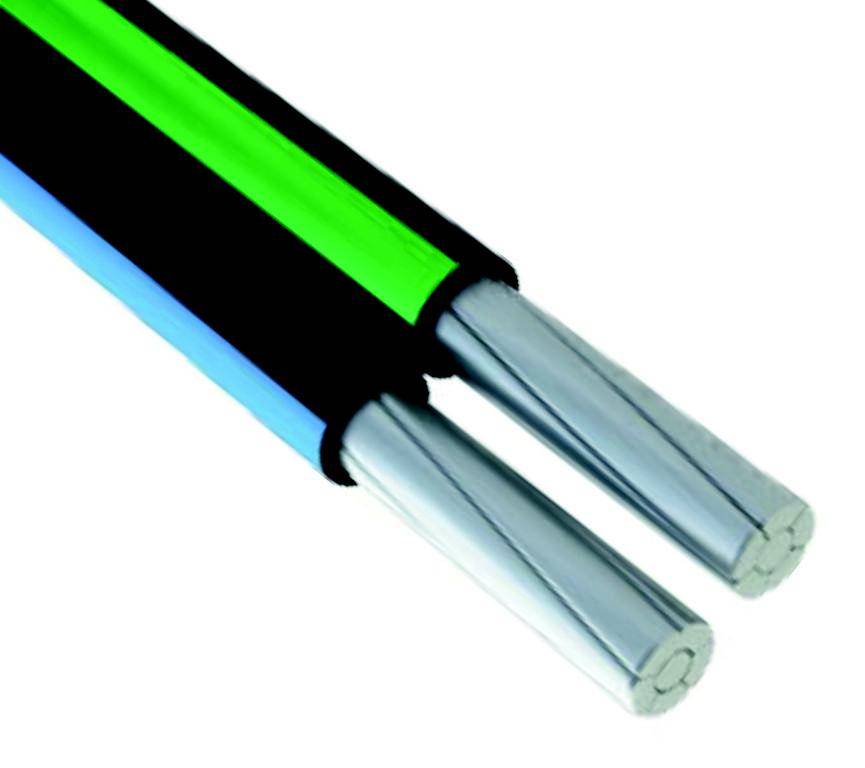

Провод СИП-4 2Х16

СИП 4Х16

1. Никто и никогда не может точно предусмотреть общую мощность потребителей тока на долголетнюю перспективу. Такие ситуации вызывают перегрузу проводки и могут становиться причиной возгораний.
2. Кабели должны быть только от известных и пользующихся доверием производителей. Несертифицированная продукция не выдерживает одинаковое сечение проводов по всей длине, оно колеблется в пределах 20–30% и только в меньшую сторону. Это значит, что если указано сечение, к примеру, 10 мм2, то фактически следует ориентироваться на 8 мм2.

Видео – Про кабели для бани

Сколько автоматов требуется для бани

Одновременно очень сложный и очень простой вопрос. С точки зрения электриков, чем больше, тем лучше. Это их прибыль, они пытаются всеми возможными средствами увеличивать ее. Мастера будут уверять застройщиков, что защитная электрическая арматура требуется для каждого помещения в бане, отдельно для розеток и всех мощных потребителей. От большого количества ОЗУ нет вреда, как нет и пользы. На практике достаточно поставить один автомат на входе, он срабатывает при превышении расчетной нагрузки или при возникновении короткого замыкания. Нет надобности защищать отдельно каждую комнату и розетку. Следует понимать, что каждое подключение имеет и свои негативные стороны – из-за некачественного соединения концов точки соединения нагреваются. А это может вызывать неисправности проводки или возгорания бани.

Как лучше подключать баню: подземным или воздушным кабелем?

Конкретного совета на все случаи нет, каждый способ имеет свои сильные и слабые стороны.

Вид подключения	Технические и эксплуатационные особенности
Воздушное	Применяются кабели для воздушного подключения, защита выполнена из специальных устойчивых к жесткому ультрафиолетовому излучению пластиков. Могут выдерживать значительные перепады температур, отличаются высокими характеристиками физической прочности. Самый дешевый и простой вид подключения бани к сети, по надежности полностью соответствует существующим требованиям. Единственный недостаток – не всем застройщикам нравятся висящие над участком провода электрических линий.
Подземное	Очень дорогой и сложный метод. Для укладки нужно приобретать специальный подземный кабель с бронированной оболочкой, в траншеях предусматривается слой песка для компенсации сезонных вспучиваний почвы во время замерзания/размерзания. Копать траншеи часто приходится вручную, а это трудно и долго. Кроме того, если на участке уже выполнен ландшафтный дизайн, то после засыпки траншей придется восстанавливать его первоначальное состояние.

Как видно из таблицы, на решения оказывает много индивидуальных факторов, всех их следует учитывать.

Схема электропроводки в бане и инструкция по работе

схема проводки

Перед строительством бани, необходимо продумать точное расположение всех электрических выходов. Важным пунктом является продумать установку проводов в местах, где кабель будет находиться в месте, не мешающем строительству и дальнейшего длительного использования.

Имеется 2 разновидности установки электропроводов:

• внешний;
• внутренний;

В случае, если здание бани полностью деревянное, то наиболее предпочтительным будет внешняя установка проводов.

Преимущества данного способа:

1. Отпадает необходимость делать канавку в стене (штроба).
2. Всегда доступность к кабелю, поскольку монтаж провода делается, используя специальную коробку.
3. Всегда можно внести изменения в планировку и разводку.
4. Значительно повышается уровень пожаробезопасности.

Внутреннее разведение чаще применимо в кирпичных, либо бетонных сооружениях бани.

Провод укладывается в проделанный ров (штробу) и необходимо продумать выводы всех разъемов:

1. Вывод под светильники (преимущественно в середине потолка, по краям).
2. Вывод под выключатель.
3. Вывод под электрокаменку.
4. Вывод для панели управления температурой.
5. Вывод под розетки, будучи установленные вне парилки.

Самое главное условие всех электропроводящих устройств в бане – это обеспечение полной влагозащиты. Коррозия может привести к выходу из строя всех приборов, даже пластиковые элементы являются уязвимыми к коррозионной стойкости, так как имеют металлические детали.

Трансформатор, который будет питаться напряжением 220 В должен быть смонтирован в совершенно сухом месте. Сквозь стену парилки допускается «проводить» 12 В. Установка розеток в парилке категорически запрещена.

В случаях, если в бане спланировать установку стиральной машины, то и монтаж ее нужно проводить в сухом месте, а также устанавливать розетку недалеко от нее. Не стоит забывать про нагревательный бак, который требует отдельный отвод.

По периметру территории, где располагается здание баньки, следует смонтировать контур заземления, щиток следует оборудовать автоматом, либо устройством защитного отключения с номинальным током не более 40 мА. Как альтернативу – можно в щитке установить понижающий трансформатор Штиль Т-220/12.

Если появляется необходимость поставить датчик на электропечь (электрокаменку), рекомендуется ставить исключительно низковольтный вариант, примерно на 1 метр до пола и как можно дальше от электрокаменки. Зачастую, электропечь подключают по кабелю, ведущему от щитка через стену в парилку.Пошаговая инструкция работ:

1. Следует обеспечить баню отдельной линией электроснабжения, ведущую от главного корпуса щитка.
2. Рассчитать основные параметры автомата.
3. Выбор сечения электрокабеля.
4. Выбирается один из двух основных способов проложения провода (под землей / по воздуху). Выбор этот делается из учета всех особенностей конкретного расположения щитка, здания бани и других нюансов.
5. Установка розеток и лампочек (эти токоведущие приспособления не рекомендуется монтировать в парильной комнате). Они должны быть не уязвимы к воздействию влаги.
6. Все провода необходимо прокладывать по рациональному расстоянию, не оставляя излишнего провисания и скручивания. При прокладке по стенам, они должны быть плотно закреплены. (Кабеля запрещено прокладывать над отопительными элементами).

Способы подведения

Перед тем, как планировать процесс монтажа электропроводки в бане, необходимо провести к ней силовой кабель. Для этого существует всего два способа:

• Воздушный;
• Подземный.

К преимуществам воздушного способа можно отнести его низкую стоимость, а также скорость монтажа. В этом случае используется кабель марки СИП 4.

Важно! Строго запрещено использовать кабель марки СИП для проведения по чердачным помещениям, поэтому для введения в помещение бани используются кабеля ВВГ или НГ.

Для того, чтобы закрепить кабель во внешней стене бани, его необходимо поместить в гофротрубу или короб из пластика. На месте ввода кабеля СИП устанавливается бокс с автоматическим выключателем.

Проводить под землей довольно затруднительно и накладно, поэтому в этом случае пользуются моделью кабеля марки ВБ6Шв. Преимуществом данного способа является защита кабеля от повреждений.

Монтировать электропроводку внутри помещения бани лучше открытым способом, поскольку он более безопасен и удобен. В этом случае линии проводки довольно просто просматриваются, а также не возникают сложности в процессе замены или ремонта.

Рассмотрим более подробно воздушный и подземный способ подведения кабеля к бане.

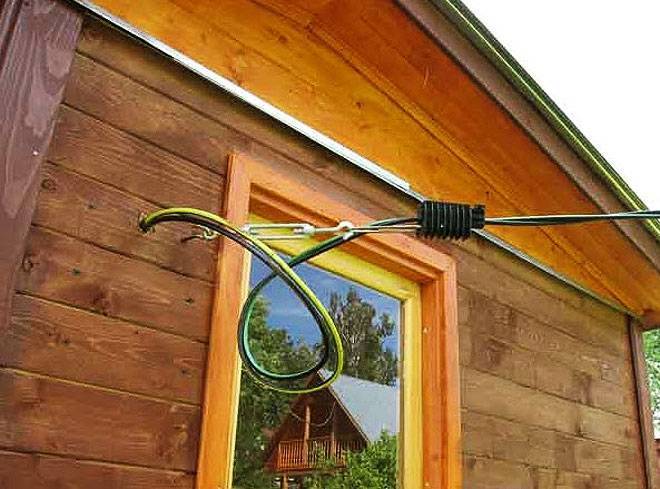

Воздушный способ подведения

Прокладывать кабель по воздуху более опасно, нежели под землей, поскольку в этом случае он будет постоянно подвержен испытаниям: перемены погоды, атмосферные осадки, ультрафиолет, ветер – все это неблагоприятно влияет на структуру кабеля.

В связи с этим, он должен быть достаточно прочен и обладать хорошей защитой от всех погодных капризов.

Для того, чтобы провести провод от дома до банного строения, обычно используются:

• Кабель без изоляционного слоя;
• Кабель СИП с изолирующим слоем.

Лучше всего остановить свой выбор на втором варианте, поскольку СИП покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Итак, если вы решили провести кабель к бане воздушным способом, вы должны знать несколько правил и требований к данному процессу:

1. Расстояние от кабеля до проезжей части должно быть минимум 6 м;
2. Расстояние от кабеля до пешеходной части должно быть не менее 3,5 м;
3. В случае, когда кабель опускается с опоры, превышающей 25 метров, необходимо установить дополнительную опору;
4. Минимальная высота входа провода в банной строение – 2-3 м.

В качестве проводящего кабеля при воздушном способе подведения обычно используется СИП4, название которого расшифровывается, как самонесущий изолирующий провод. СИП4 не имеет несущего троса.

Сечение алюминиевых жил кабеля СИП4 должно приравниваться 16 кв.мм. Если планируется осуществлять двухфазный ввод, то кабель должен быть двухжильным. Если же трехфазный – четырехжильным.

Чтобы провести кабель при помощи стальной трубы, необходимо следовать таким правилам:

1. Для того, чтобы предотвратить попадание влаги в трубу, необходимо изогнуть ее верхний конец полукольцом;
2. Нижний конец стальной трубы в обязательном порядке закрепляется под углом в 5-15 градусов, наклоненным в сторону улицы;
3. Необходимо качественно окрасить трубу, а также проделать отверстие в самом ее низу, дабы конденсат беспрепятственно вытекал наружу;
4. К стене труба крепится при помощи хомутов, а к крыше – при помощи стальной растяжки и болтов.

Подземный способ подведения

Наиболее надежный, но не всегда уместный способ. Как уже говорилось ранее, подземный способ подведения кабеля к бане требует довольно больших материальных затрат.

Однако именно при таком способе подведения кабель максимально защищен от повреждений и долгое время не требует замены и ремонта.

В качестве кабеля для проведения подземным способом используется ВБбШв – бронированный кабель, имеющий четыре медные жилы.

Сечение всех медных жил приравнивается 10 мм.кв. Между внутренней и наружной оболочкой находится металлическая оплетка, из-за чего ВБбШв  прочнее кабеля СИП.

В процессе проведения кабеля под землей первым делом выкапывается траншея, глубина которой варьирует от 0,7 до 1,2 м. Затем необходимо высыпать 10 см песка на дно траншеи и уже на него выкладывать кабель, который сверху также засыпается песком.

Информация. Для того, чтобы обеспечить кабелю максимальную защиту от механических воздействий, рекомендуется выложить поверх песка ряд кирпичей.

Для вертикальной укладки кабеля можно использовать трубы и уголки из металла, однако это строго запрещено при горизонтальной укладке кабеля, поскольку может привести к образованию конденсата.

Монтаж проводки и приборов в бане или сауне

Перед монтажом термостойкого кабеля следует выполнить расчет мощности, требуемой для нормального функционирования каждого из потребляющих электроэнергию приборов. В соответствии с расчетами подбирается сечение термоустойчивого кабеля, способного выдержать расчетную нагрузку.

Для работы освещения в бане вполне достаточно мощности в 1-2 кВт, но следует учесть при этом, что при установке дополнительных электроприборов мощность будет возрастать. Бани, отопление которых осуществляется от электропечи, требуют для нормальной своей эксплуатации мощность не менее 10 кВт.

При установке и монтаже в сауне или бане любого потребителя электроэнергии следует помнить о правилах электробезопасности и отключать автоматы в распределительном щитке. Приобретение розеток, выключателей, осветительных устройств и самих кабелей необходимо выполнять только в специализированных супермаркетах или магазинах. Таким образом, значительно снижается вероятность покупки бракованной либо контрафактной продукции.

Монтаж электрической проводки и приборов

Перед тем как монтировать кабель термостойкий для бань и саун, необходимо произвести расчет мощности, которая требуется для функционирования всех объектов, потребляющих электрическую энергию. Исходя из этого, жаростойкий кабель для сауны должен иметь соответствующее сечение, способное выдержать такую нагрузку.

Непосредственно для работы осветительной системы хватит мощности в 1-2 киловатта. При установке дополнительных аксессуаров она будет увеличиваться. Бани, работающие на электрической печи, требуют для своего функционирования не менее 10 киловатт мощности.

При монтаже в бане или сауне любого функционального элемента, потребляющего электрическую энергию, необходимо помнить о правилах техники безопасности и отключать подачу электричества.

Провод для парилки

В комнатах с постоянно повышенной температурой воздуха применяют только специализированные виды кабелей. При несоблюдении этого правила оплетка расплавляется, что приводит к воспламенению отделочного материала.

ПНБС

Название означает «провод неподвижный для бань и саун». Изделие создано специально для подсоединения отопительных систем, нагревательных устройств, используемых при повышенных температурах. Кабель может укладываться во влажных, горячих комнатах. ПНБС имеет следующие характеристики:

• диапазон рабочих температур: -50…+150 °С;
• материал токопроводящей жилы: медь с кремнийорганической резиновой изоляцией;
• способ подключения к оборудованию: прямой;
• материал защитной оплетки: фторсилоксановая резина.

РКГМ

Кабель снабжен медной жилой, покрытой кремнийорганической резиной. Его положительными качествами являются:

• нечувствительность к перепадам температур;
• огнестойкость;
• нечувствительность к ударам и вибрации;
• устойчивость к распространению плесени;
• нечувствительность к ультрафиолету и радиации.

Особенности монтажа внутренней проводки в бане и сауне своими руками + схема

С работами по монтажу разводки внутри помещения бани или сауны могут справиться многие. Главное — учесть все до мелочей и соблюсти требования, прописанные в ПУЭ.

Основные этапы монтажа проводки в бане:

• Установка щитка;
• Разводка от щитка;
• Подключение светильников;
• Подключение розеток.

Ключевые требования к монтажу электрощитка:

1. Размещать щиток максимально близко к выходу, в месте с хорошей вентиляцией, со свободным доступом и ярким освещением.
2. Выбирайте устройство с корпусом из надёжного материала и высоким уровнем защиты от попадания влаги.
3. Минимальное расстояние от поверхности пола до верхней части устройства — 1,4 м-1,8 м.

Щиток должен быть защищен от влаги и находиться в легкодоступном месте

В состав электрощитка входят:

• УЗО;
• вводной автомат;
• отходящие автоматы.

Для однофазного подключения в основном кабеле находится минимум 3 жилы. В соответствии с требованиями ГОСТ, фазная жила имеет серый цвет (также может быть коричневой или белой) и помещается на верхнюю клемму основного автоматического выключателя. С нижней клеммы она перемычками перемещается к верхним клеммам отходящих выключателей. Её можно переместить туда же распределяющими шинками. Нулевая жила синего или голубого цвета помещается на нулевую колодку. Третья жила жёлто-зелёного цвета, защитная, направляется на защитную колодку. У проводов, идущих к потребителям, фазные жилы подсоединяются к нижним контактам отходящих автоматических выключателей. Вводной кабель и идущие от щитка провода выводятся наружу сквозь гофротрубу.

Делая разводку электрокабеля от щитка, придерживайтесь следующих правил:

• Старайтесь делать разводку исходящего провода одним куском.
• Если стены деревянные, лучше смонтировать проводку открытого типа.
• Нельзя использовать в качестве оболочки проводов ПВХ-трубы, металлические трубы.
• Провода монтируются только вертикально и горизонтально. Недопустимы перекручивания и перегибы.
• Электровыключатели и розетки должны размещаться в предбаннике, тамбуре или комнате для отдыха. В парилке и моечном отделении их монтаж недопустим.
• Жилы кабелей соединяются сварным методом или пайкой.
• Нельзя прокладывать провода над печкой.

В деревянной бане можно сделать открытую проводку

Чаще всего используется однофазное подключение.

Что касается подключения светильников, то размещать их предпочтительно на стенах, на 20 см ниже потолка, но не на самом потолке (где максимальная температура).

Напряжение электрической сети в сауны

Процесс монтажа электрической проводки и подключения различных приборов включает в себя несколько этапов:

• Составление проекта – графического плана размещения проводки, розеток, осветительных приборов, распределительного щитка, электропечи, водонагревателя;
• Расчет и приобретение необходимого количества проводки, розеток, осветительных приборов, защитных устройств (УЗО) или дифавтоматов;
• Прокладка в баню силового вводного кабеля;
• Монтаж распределительного щитка, установка в него вводного автомата, УЗО и автоматов на различные группы электроприборов (розетки, светильники, водонагреватели, электропечь и т.д.);
• Заземление распределительного щитка;
• Подключение силового кабеля к вводному автомату;
• Укладка проводки открытым или скрытым способом;
• Установка пульта управления электропечи (электрокаменки);
• Подключение розеток, осветительных приборов;
• Подключение электропечи (электрокаменки) к щитку пульту при помощи высокотемпературного кабеля.

Схема распределительного щитка бани

После завершения монтажных работ производится проверка работоспособности осветительных приборов, розеток, электропечи, водонагревателя.

Для запитки бани или сауны используют три вида напряжения:

• Однофазное сетевое – напряжение 220 используют как источник для подключения бани или сауны с суммарной мощностью всех приборов и освещения не более 10 кВт;
• Однофазное пониженное –напряжением 12-36 В запитывают светильники и светодиодную декоративную подсветку парилки и моечного отделения. Для получения такого напряжения используют специальный понижающий трансформатор типа ЯТП-0,25 220/36В;

Понижающий трансформатор

Трехфазное сетевое – при использовании такого водонагревательного и отопительного оборудования, как электрический конвектор (радиатор), система теплый пол, электропечь или электрокаменка, бойлер, суммарной мощностью более 15-20 кВт, в бане применяют трехфазное сетевое напряжение на 380 В.

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

• Нельзя опускать кабель ниже шести метров до проезжей части;
• Расстояние до пешеходной части не менее 3,5 метра;
• Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
• Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

• Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
• Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
• Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
• Для ввода в баню применяется стальная втулка;
• Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
• Создается качественное заземление и потребуется установка громоотвода.

Подключение розеток в бане/сауне

Учитывая агрессивные условия саун и бань, к розеткам накладываются существенные ограничения. Так розетки запрещено располагать в помещениях парилок и помещениях для мытья. Они могут использоваться только в комнате отдыха и предбаннике на высоте 90 см. Класс защиты розетки выбираются не менее IP-44. Розетки желательно использовать с крышками. Розетки устанавливаются на стенах в зависимости от того, какая у нас схема проводки в бане/сауне.

Напряжение электрической сети в сауне

Владелец бани должен обдумать, какое напряжение использовать для обеспечения функционирования всего строения. На самом деле жаропрочный провод для сауны можно сочетать с домашней сетью в 220 вольт.

Чтобы осуществить подключение необходимо знать ряд условий:

• линии электрической проводки должны быть защищены за счет установки автоматов или автоматических блокираторов;
• электропитание должно осуществляться с дополнительным монтажом заземления TN-C-S;
• электрическая система в бане не может функционировать без системы уравнивания потенциалов (СУП).

Итог

В статье представлена полная информация о том, как использовать кабель для подключения сауны, и чем грозит невыполнение основных требований относительно этой процедуры. Если учитывать все представленные выше сведения при монтаже электрической проводки в бане или сауне, то данный объект будет эффективным, производительным и абсолютно безопасным для посетителей.

Учитывая сложность работы электромонтера, лучше всего доверить проведение работ профессионалам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до их монтажа и введения в эксплуатацию.

Свойства и характеристики

За счет того, что провод снабжен дополнительной защитой, имеет покрытие, препятствующее воспламенению, а также промоканию, срок службы провода в разы превышает период эксплуатации обыкновенных кабелей. Защитное покрытие устойчиво к механическим повреждениям, бактериальному или химическому разрушению. Наличие слоя из непромокаемых материалов препятствует образованию грибка, плесени. Работа при максимальной влажности — до 100%. Отмечается большая устойчивость к высоким температурам, нежели к резко отрицательным. Воздействие минусовых температур свыше показателей, указанных в инструкции может привести к растрескиванию покрытия. Потому приобретая товар необходимо учитывать требования, предъявляемые к эксплуатации. Характеристики продукции различны и индивидуальны для каждого отдельно взятого вида кабеля.

Способы подведения кабеля

Кабель ВВГ подходит для подведения электропитания к зданию бани без ограничений Перед монтажом внутренней электропроводки нужно подвести к зданию силовой кабель. Подводка осуществляется двумя способами:

• подземным;
• воздушным.

Преимущества воздушного способа очевидны: низкая стоимость и трудоемкость выполнения работ, высокая скорость монтажа. Чаще всего для этих целей используется кабель СИП-4

Важно знать, что прокладка кабеля СИП не допускается в чердачных помещениях, а потому для бани лучше выбрать провода марок ВВГ или НГ

При закреплении на наружной стене кабель следует поместить в пластиковый короб либо в гофру. В точке ввода внутрь помещения нужно разместить коробку с автовыключателями. Подведение кабеля ниже уровня земля — дорогостоящий и трудоемкий способ, но, вместе с тем, и обеспечивающий более надежную защиту кабеля от повреждений. При выборе подземной подводки рекомендуется использовать кабель марки ВБ6Шв.

Кабель марки ВБ6Шв — отличный выбор для подземной прокладки к бане

Свойства и характеристики

За счет того, что провод снабжен дополнительной защитой, имеет покрытие, препятствующее воспламенению, а также промоканию, срок службы провода в разы превышает период эксплуатации обыкновенных кабелей. Защитное покрытие устойчиво к механическим повреждениям, бактериальному или химическому разрушению. Наличие слоя из непромокаемых материалов препятствует образованию грибка, плесени. Работа при максимальной влажности — до 100%. Отмечается большая устойчивость к высоким температурам, нежели к резко отрицательным. Воздействие минусовых температур свыше показателей, указанных в инструкции может привести к растрескиванию покрытия. Потому приобретая товар необходимо учитывать требования, предъявляемые к эксплуатации. Характеристики продукции различны и индивидуальны для каждого отдельно взятого вида кабеля.

ПАЛ

Расшифровка провода марки ПАЛ:

• П – провод;
• А – асбестовый;
• Л – лаковый.

Состоит всегда из одной медной многопроволочной жилы в асбестовой изоляции, которая пропитана кремнийорганическим лаком. Класс гибкости от 3 до 4. Устойчив к истиранию, а самое главное – он термостойкий. ПАЛ выдерживает длительное воздействие температуры до 300 градусов Цельсия (до 3000 часов), но следует помнить, что уже свыше 200-250 градусов начинают выделяться опасные токсины. При этом он устойчиво переносит воздействие бензина, толуола и других видов ГСМ.

Данный проводник используют для электропечей и других установок с высокими рабочими температурами

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

• Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
• Не следует применять проводники в металлических оболочках.
• Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
• Категорически запрещается монтаж проводов над печью.
• В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
• Обязательно используйте защитное зануление.

• Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
• Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
• Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
• В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Основные требования

Среди основных требований к проводке в бане выделяют:

• В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
• В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
• Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
• Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
• Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
• Запрещается вести электропроводку над печью.
• Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
• Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
• Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

• Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
• Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
• При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
• Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Установка осветительной системы

Также, когда жаростойкий провод для сауны уложен, можно приступить к монтажу осветительных приборов. Недопустимо использование стандартных светильников и лампочек все по той же причине, что и с энергокабелем

Повышенная важность и температура приведут к скорому выходу из строя данных элементов. Используемые светильники должны быть герметичны, чтобы влага и пар при попадании не повышали риск замыкания и, как следствие, возгорания

Также при неравномерном прогревании светильника, если пар попадет под плафон, он может лопнуть, что может привести к травмам посетителей (прочитайте: «Какие светильники для сауны и бани наиболее практичны и безопасны»)

Используемые светильники должны быть герметичны, чтобы влага и пар при попадании не повышали риск замыкания и, как следствие, возгорания. Также при неравномерном прогревании светильника, если пар попадет под плафон, он может лопнуть, что может привести к травмам посетителей (прочитайте: «Какие светильники для сауны и бани наиболее практичны и безопасны»).

Воздушный ввод

Этот вариант считается более дешёвым в плане материальных и физических затрат. Одно то, что не нужно рыть глубокую траншею, уже экономит силы, деньги и время.

Вам понадобится натянуть провод или кабель от домостроения до бани. Сразу хотелось бы предупредить, если дом расположен в одной части участка, а баня совсем в противоположном, то, скорее всего, такой вариант будет не рациональным из-за большого расстояния между ними. Провод будет подвергаться очень большим механическим нагрузкам и может разрываться под собственным весом. Не станете же вы монтировать ещё несколько дополнительных опор, это накладно и не слишком красиво для территории.

Если расстояние между домом и баней менее 20 м, то воздушный ввод вполне приемлем. В этом случае алгоритм работ будет выглядеть следующим образом:

1. В стенах дома и бани просверлите отверстия по диаметру кабеля. В них необходимо будет вмонтировать кусок металлической трубы или специальной пластиковой гофры.
2. Рядом с просверленными отверстиями установите кронштейны, на которых закрепите изоляторы.
3. Между этими двумя изоляторами натяните стальной трос.
4. К тросу при помощи пластиковых или металлических хомутов закрепите кабель. Заведите его в подготовленные отверстия. И теперь останется его подключить. В распределительном щитке, находящемся в доме, надо установить отдельный автомат для бани, к его выходящим контактам и следует подсоединить этот кабель. В банном распредщитке кабель подсоединяется к вводному общему автомату.

Как видите, электромонтаж воздушного ввода не сложный, но надо будет учесть некоторые нюансы:

• Места, где кабель выходит из дома и входит в баню, следует герметизировать. После того, как затяните его в трубы, всё оставшееся пространство заделайте монтажной пеной либо утрамбуйте минеральной негорючей ватой.
• Обеспечьте достаточную натяжку стального троса.

• На пути прохождения кабеля не должно быть никаких других подсобных строений, высоких кустов или деревьев.
• Расстояние от земли до проводника должно быть больше 3,5 м.
• Не натягивайте кабель слишком сильно, это не струна, крепите его к стальному тросу свободно.

Самый лучший вариант – использовать для воздушного ввода провод с маркировкой СИП (самонесущий изолированный провод). У него есть некая конструктивная особенность, помимо токопроводящих алюминиевых жил под оболочкой имеется стальной трос.

Ещё одно преимущество СИП, его изоляционная оболочка делается из материалов, которые хорошо выдерживают атмосферные осадки и солнечные лучи.

Не исключён вариант, что воздушный ввод на баню будет монтироваться от магистральной линии электропередачи. Это может быть в том случае, когда банное помещение расположено поблизости такой линии и целесообразнее тянуть ввод от неё, чем от дома. Для этого потребуется специальное разрешение и проект от энергоснабжающей организации, а также установка прибора учёта электроэнергии в банном распредщитке.
