Как сделать искрогаситель на трубу дымохода своими руками

Почему дымит

В случае, если при первичном использовании дымит печь в бане, проблема может быть непосредственно в неправильной установке конструкции. Настоятельно рекомендуем обратиться к специалисту за помощью, поскольку самостоятельно найти и устранить неполадку будет довольно сложно.

Помимо этого, существуют и иные причины почему дымит печь в бане. К ним относятся:

  1. В первую очередь, выходу дыма из дымоходной трубы могут мешать сильные ветра. В большинстве случаев это происходит из-за того, что труба находится несколько ниже конька. Решить проблему можно, сделав трубу более длинной, либо же установить защитный колпак;
  2. Повреждение кровли также может быть ответом на вопрос — почему дымит печь в бане железная. Объясняется это тем, что при наличии чердачного газохода в него попадает влага, которая просачивается через поврежденные кровельные участки. Устранить данную проблему можно лишь посредством починки этих участков;
  3. Железная печь в бане дымит чаще всего из-за чрезмерно загрязненного дымохода или посторонних предметов в нем. Обнаружить данную проблему проще простого, поскольку явным признаком послужит плохая тяга в печке бани. К примеру, очень часто в дымоходных трубах птицы вьют гнезда, а также в незащищенную трубу может попадать мусор и ветки с близстоящих деревьев. Данная проблема решается довольно просто, достаточно лишь прочистить дымоход от сажи, копоти и посторонних предметов. В качестве инструмента лучше всего использовать специальную гибкую щетку с нейлоновым ворсом;
  4. Помимо прочего, причиной задымления может стать слишком большое поддувало. Объясняется это большим количеством холодного воздуха, попадающего в отверстие, который в последствии нагревается и выталкивает дым наружу.

Дымит печка в бане — что делать? Это довольно серьезная проблема, которую проще и дешевле предотвратить, нежели решить.

Внимание! Очень важно правильно сконструировать печь и дымоход, чтобы в будущем не столкнуться с задымлением. дымоходной трубы

дымоходной трубы

Проблемы возникают из-за того, что над крышей образуются сильные потоки воздуха, препятствующие полноценному выходу дыма из трубы.

Именно поэтому еще на этапе проектирования следует учитывать следующие факторы:

  1. Если труба находится на расстоянии 1,5 метров от конька, то ее высота должна превышать уровень верхней части крыши на 50 см;
  2. Если труба расположилась на расстоянии от 1,5 до 3 метров, то допускается установка трубы, высота которой приравнивается уровню конька;
  3. Если дымоход находится на довольно весомом расстоянии, которое превышает 3 метра, то труба должна быть не ниже угла в десять градусов от конька.

Основные модели

Элементы дымоходной трубы, обеспечивающие ликвидацию горячих раскаленных частиц, бывают разные. В домашних условиях используют, как правило, два вида искрогасителей:

  1. Нержавеющий кожух, представляющий собой сеточную конструкцию. Сделать можно при помощи подручных средств.
  2. Дефлектор. Помимо гашения твердых раскаленных частиц улучшает тягу, обеспечивая перенаправление ветряного потока. Защищает печное устройство и баню от опасного явления – обратной тяги в результате сильных ветров.

Гаситель в виде кожуха наиболее популярен, так как его конструкция достаточно проста. В трубе проделываются отверстия или присоединяется к ней специальная насадка в виде сетки. Недостаток такой конструкции – частая ревизия искрогасительного прибора. Сетка с перфорацией быстро засоряются, так как продукты горения оседают на их поверхности. Чем выше степень загрязнения, тем меньше тяга в трубе. Искрогаситель, изготовленный в виде кожуха, подвергается частой очистке. В продаже встречаются собранные кожуха для гашения искр. Преимущество их – простое присоединение к дымоходной трубе.

Более современными устройствами являются искрогасительные приборы – дефлекторы. Внешне они выглядят более эстетично. При эксплуатации дефлекторов не снижается тяга в дымоходе. Подобные гасители оснащены сеткой и перфорацией. Их отличительная особенность – наличие мест сужения, которые позволяют увеличить тягу внутри искрогасительного элемента. В зависимости от расположения узкого сектора существуют разнообразные модели гасителей, многие из которых внешне очень схожи с кожухом, но более аэродинамичны. Недостаток – быстрая загрязняемость, необходимость частой чистки, особенно, при использовании в качестве топлива смолистых поленьев.

Как решить проблему обратной тяги?

Иногда обратная тяга возникает как временный вариант – только на день или два. Например, если вы давно не использовали печь, а тут из-за сырой прохладной погоды решили растопить. А ведь в печи и в дымоходе уже накопился тяжелый холодный воздух, который сразу станет препятствовать созданию тяги и дым пойдет к вам в гостиную. И что делать с периодически возникающей обратной тягой? Все просто: определите причину и устраните ее. А для подстраховки используйте еще стабилизатор тяги для дымохода – это устройство вторичной подачи воздуха, так, чтобы сила движения воздуха по дымоходу была оптимальной. У стабилизатора есть защитный клапан, который в случае чего предотвратит возникновение слишком сильного давления.

Избавиться от холодного воздуха в дымоходе после долгого перерыва в растопке поможет обычная бумага – сожгите пару листов, слегка нагретый воздух поднимется по трубе и вытолкнет холод. После этого уже растапливайте печь – проблем не будет.

И, наконец, вовремя прочищайте дымоход – и если есть возможность для него установить тройник трубы для очистки, не пренебрегайте этим. Надеемся, что к концу прочтения этой статьи вы уже нашли причину обратной тяги, с чем вас и поздравляем!

Краткий обзор конструкции

Искрогаситель для дымохода может быть выполнен в виде:

  • Перфорированной заслонки на срезе дымовой трубы. Данный тип является самым простым, если не сказать примитивным решением проблемы подавления искр. Искрогаситель на трубу бани своими руками можно быстро изготовить, если просто насверлить отверстий в металлической пластине, которую потом закрепить на срезе трубы. Эффективность искрогашения будет очень высокой, поскольку площадь отверстий будет значительно ниже по отношению к площади всей пластины. Соответственно ухудшится тяга и качество дымоудаления в целом. В скором будущем проблема еще более усугубиться, поскольку проходное сечение отверстий будет снижаться за счет накопления нагара непосредственно на пластине, в зоне истечения дымовых газов;
  • Сетчатый колпак, надеваемый на трубу. В таком варианте решения проблемы, свободному истечению дыма из трубы практически не создается препятствий, но и эффективность работы такой конструкции будет сравнительно невысокой. При обильном выделении снопа искр существует объективная вероятность того, что какая то их часть, беспрепятственно прорвется сквозь сетчатый заслон;
  • Искрогаситель для бани в виде дефлектора. Такая конструкция работает следующим образом. На устье трубы надевается глухая пластина, плоскость которой некоторым образом выгнута наружу. Сама она возвышается на высоких ножках на уровне примерно 150 — 270 мм от среза дымохода. Истечению дыма абсолютно ничего не мешает, гашение искр происходит за счет соударения вылетающих искр с холодной металлической пластиной, в результате чего искра мгновенно теряет свою температуру и изменяет траекторию движения. Кроме всего прочего, такая система защищает устье трубы от попадания в него атмосферных осадков и посторонних предметов. В то же время следует отметить, что при сильных порывах бокового ветра возможен снос искр до их контакта с дефлектором. Очевидно, что при сильном ветре искры быстро теряют свою температуру, но, тем не менее, теоретическая возможность воспламенения существует;
  • Самой эффективной является комбинированная система искрогашения и только ее по праву можно называть системой. Она состоит из глухой дефлекторной пластины и сетчатого обрамления пространства ниже ее. Диаметр отвора сетки должен составлять порядка 3,5 — 4 мм. Предельно допустимым значением следует считать значение 5 мм. Выходящие из трубы искры в большей части гасятся от контакта с пластиной и резко теряют свою динамику, окончательно гашение происходит от контакта с сетчатой боковиной. Она же препятствует явлению искроуноса во время порывов бокового ветра.

Принцип устройства и работы искрогасителя

Что такое искры, иногда так красиво вылетающие целыми снопами из дымоходов?  Да это не что иное, как несгоревшие до конца частички твердого топлива, подхваченные потоком выходящих наверх раскаленных продуктов сгорания. Иными словами – продолжающие гореть или тлеть маленькие угольки. Зрелище, да, действительно бывает красивое, но вот последствия такой «праздничной иллюминации» порой – весьма удручающие.

Хозяин бани, увидев такой «фейерверк» над своими владениями, должен не любоваться красотой, а браться за голову и незамедлительно принимать меры!

Одним словом, надо не спорить, а довести систему «банная печь + дымоход» до такого состояния, когда вылета искр из трубы не станет вообще.

Кстати, такое явление чаще всего наблюдается у печей с прямоточными дымоходами. А в особенности, если печь – самодельная простейшая, в конструкции которой не уделялось внимания созданию «лабиринта» на пути потока выходящих продуктов сгорания. В таких «закоулках» струя газов резко меняет направление, оставляя несгоревшие остатки, отбрасываемые к периферии центробежной силой. А главное – идет мощнейшая теплоотдача на стенки печи и на каменку, то есть у недогоревших остатков снижается уровень «температурной подпитки» для горения.

У правильно организованной печи дымовой поток никогда не идет напрямую. Он огибает несколько препятствий, меняя направление, отдавая по максимуму тепло и избавляясь от переносимых не договревших до конца твердых частиц .

Голубой цвет – это воздух, необходимый для горения дровяной закладки. Он проникает через поддувало и снизу через колосник поступает в зону активного горения топлива.  На входе из камеры сгорания – это уже поток газов, продуктов сгорания, тех самых, что надлежит вывести в атмосферу через дымоход.  Следует правильно понимать, что основной поиск тепла печь получает не непосредственно от пламени сгорания дров, а именно от отводимых раскаленных газов.

Они поднимаются вверх, и если находят выход к дымоходу, то сразу устремляются в него. Такое бывает у самодельных прямоточных печей-буржуек, и именно в этом случае может случаться обильное перемещение несгоревших до конца фрагментов топлива. Но у нас на схеме показано, что поток газов поднялся вверх, поделившись теплом с каменкой. Но здесь ему выхода нет, и он перенаправлен вниз, в дополнительную теплообменную камеру. И только из нее уже попадает в дымоходный канал. Каждое изменение направления – это отброшенные центробежной силой к стенкам горящие частицы. От такого контакта многие из них просто рассыпаются или, отдав тепло, гаснут. По сути, несколько таких поворотов — и у искр почти не должно оставаться шансов…

Тем не менее случается, что раскаленная печь уже не в состоянии полностью «погасить» поток недогоревших кусочков топлива. Или же конструкция печи – далека от совершенства. Значит, с искрением поможет справиться сам дымоход. Например, хорошо помогают избавиться от сильного искрения чередования вертикальных и горизонтальных участков дымохода. Принцип все тот же – резкое изменение направления и отбрасывание угольков к периферии центробежной силой — от контакта со стенками они куда быстрее тухнут. Однако, этим недопустимо увлекаться – количество и продолжительность горизонтальных участков всегда строго ограничивается. Такие трубы быстрее зарастают сажей и будут требовать частой очистки.

И вот последним рубежом, способным предотвратить разбрасывание искр из жерла трубы дымохода становится нехитрое устройство с очень понятным названием — искрогаситель.

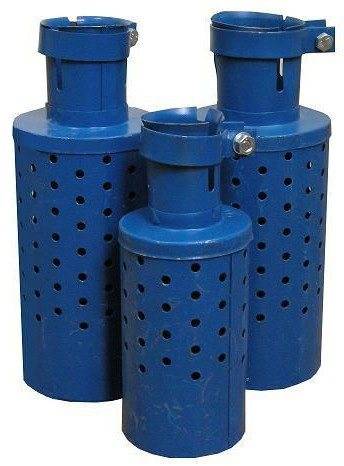

Искрогаситель заводского производства. Подобный оголовок можно приобрести под любой размер дымоходной печи.

Как же он работает? А все очень просто – те же принципы резкого изменения направления потока газов и создание условий для максимального повышения вероятности столкновения несгоревших частиц с какой-то металлической преградой.

Именно по такому принципу устроено большинство искрогасителей. Правда, некоторые из них интегрированы еще другими полезными приспособлениями. Но и там – сохраняют свои отличительные черты.

Проход через кровлю кирпичного дымохода

Проход дымовой трубы через кровлю должен решать одновременно две не самые простые задачи: обеспечить пожарную безопасность и герметичность. По правилам пожарной безопасности в местах контакта дымохода с горючими материалами температура стен дымохода не должна быть выше 50оС. Для кирпичных дымоходов это решается путем увеличения толщины стенок. Для этого печники выкладывают специальную проходку. Единого решения тут нет, так как многое зависит от угла наклона кровли.  Потому такой вариант сегодня и не очень популярен – тяжело найти человека, который может грамотно и безопасно такую проходку через кровлю сделать.

При проходе кирпичной трубы через кровлю ее со всех сторон окружают коробом из дополнительных стропил и поперечных балок

Как решается тогда вопрос? Делают просто квадратную или прямоугольную трубу, которую выводят между стропильными ногами, над трубой и под ней устанавливают поперечные балки. Расстояние между трубой и деревянными элементами конструкции –13-25см. Если расстояние между стропилами больше – устанавливают дополнительные. Таким образом минимизируется вред, который мы обязательно нанесем гидро- и пароизоляции кровли: чтобы вывести трубу придется нарушить целостность пленок и мембран. При установке дымохода он оказывается в отдельном коробе. Пленки и мембраны внутри этого короба аккуратно разрезают. Геометрия разреза аналогична геометрии трубы или короба, но меньше размеров короба из стропил. В углах пленки надрезают под углом (конвертом), края пленок загибают и фиксируют при помощи скоб или прижимных планок к элементам стропильной системы. Края и места входа крепежа герметизируют клейкими лентами или герметиками. Эту операцию стоит провести тщательно – от нее зависит долговечность и надежность кровли.

Есть еще один вариант. Он возможет, если температура трубы в районе кровли не выше 50оС. В этом случае края пленок можно приклеить к трубе герметиками или теми же клейкими лентами (стараясь как можно лучше все загерметизировать). Теперь между стропилами и кирпичной трубой образовалось свободное пространство. Его закладывают жаростойким теплоизолятором.

Отведение воды от стыков

Сложнее всего выполнить герметизацию стыка кирпичной трубы и кровли, если используется жесткий кровельный материал.

При выводе дымохода через кровлю нужно решить проблему гидроизоляции. Для этого используют систему двух фартуков: нижнего и декоративного

Сначала вокруг трубы устанавливается нижний фартук. Он обычно изготавливается из жести и состоит из четырех элементов: двух боковых, верхней и нижней части. Как его делать, смотрите в следующем видео. Все рассказано подробно.

Под нижний фартук обязательно укладывают так называемый «галстук». Это участок кровельного материала, лист жести или оцинкованного металла, который будет отводить воду к водостоку (такой длинны должен быть галстук – немного заходить в водосток), если дымоход расположен низко или в ендову, если она ближе. В следующем видео еще раз продемонстрирована техника установки внутреннего фартука для кирпичной трубы, а также показано, как устанавливается галстук и наружный декоративный фартук.

Вообще, сколько материалов, столько и способов  монтажа проходного узла. Еще одно видео, в котором продемонстрирована другая техника гидроизоляции кирпичной трубы. Тут используют современные материалы, которые выпускают производители «Ондулина».

Гораздо проще сделать гидроизоляцию стыка трубы дымохода и кровели, если используется мягкая черепица или другой мягкий гибкий кровельный материал. На оштукатуренную трубу, промазанную для лучшего сцепления пропиткой, этот материал просто загибается, подравнивается. Можно по ркаю загнутого кровельного материала нанести слой герметика и закрепить все при помощи прижимной планки. Место, где соединяется кровельный материал, труба и планка также обрабатывают герметиком. В этом видео продемонстрирована техника герметизации дымовой трубы при использовании мягкой черепицы.

Как сделать на дымовые трубы искрогаситель?

Сделать своими руками искрогаситель очень просто, для этого не придется покупать дорогие материалы либо инструменты, практически все необходимое наверняка есть в запасе у рачительного хозяина дома. Перед работой только необходимо точно определиться с конструкцией будущего устройства, снять все размеры с дымовой трубы, нарисовать эскиз с соблюдением всех размеров, по которому и будет вырезаться металл, собираться сам искрогаситель.

Для того чтобы сделать искрогаситель для трубы своими руками, необходимо приготовить простейшие инструменты и материалы:

Устройство искрогасителя.

  • металлические прутки с диаметром до шести миллиметров (лучше всего в один мм, чтобы газы могли свободно проходить через решетку). Вместо прутков можно использовать кусок металлической сетки;
  • лист металла с толщиной от одного миллиметра;
  • болгарку, ножницы по металлу;
  • простой карандаш, линейку;
  • стальные заклепки (алюминиевые не дадут надежной фиксации);
  • сварочный аппарат и струбцины для крепежа материала перед сваркой.

Все работы лучше проводить на горизонтальной поверхности, предварительно снять размеры с дымовой трубы. Рекомендуется сразу определиться с конструкцией, нарисовать эскиз с точными размерами, который будет необходим при раскрое материала, сборке самого устройства для установки на дымоход.

Процесс установки искрогасящего оборудования очень прост:

  1. Сначала рисуется эскиз для будущего устройства.
  2. После этого сталь толщиной до 1 мм раскраивается согласно проекту (зависит от размеров самой дымовой трубы).
  3. Металлическая сетка с ячейками в 5 мм также раскраивается согласно размерам установленной дымовой трубы. Делать это можно при помощи приготовленных кусачек либо ножниц по металлу.
  4. Труба с диаметром, подходящим для печной трубы, отрезается таким образом, чтобы из нее получилось основание для установки сетки.

Далее работы по изготовлению искрогасителя включают в себя:

  1. Прутки, которые размещаются параллельно друг другу на сетку, оставляя часть для крепления к трубе. Прижимаем их молотком, все стыки привариваются сварочным аппаратом.
  2. Полученной сеткой надо обтянуть трубу, прижать струбцинами. По сетке надо постукать молотком – таким образом с металла снимется напряжение.
  3. После изгиба все края и стыки привариваются.

Можно брать уже готовый, приобретенный ранее кусок сетки, которая крепится к трубе-основанию таким же образом.

https://youtube.com/watch?v=IhD_aqRbQLM

Монтируем дефлектор и крепим готовый искрогаситель

Теперь для трубы делаем дефлектор. Из листа металла вырезаем козырек в виде окружности, сгибаем его (все сгибы крепятся сверху клепками), получаем небольшой конус с диаметром, большим, чем диаметр основной трубы. Это и будет наш козырек.

К сетке и основанию искрогасителя дефлектор крепится при помощи металлических полос, привариваемых либо фиксируемых обычными стальными клепками. Готовый искрогаситель можно устанавливать на дымоходы, используя для этого различные варианты крепления (зависит от материала самой дымовой трубы). Это могут быть саморезы, болты, необходимо предусмотреть возможность демонтажа для .

Искрогасители являются дополнительным элементом, которым комплектуются трубы для защиты зданий от возгораний, ставятся они на верхней части дымовых труб. Это специально установленная сетка и дефлектор, которые не дают искрам попадать на поверхность кровли. Все они, проходя через решетку, просто гасятся о ее ячейки.

Рекомендуют установку такого устройства делать для бань, саун, при покрытии дома легковоспламеняющимися материалами. Кроме того, искрогаситель препятствует попаданию в трубу птиц, посторонних материалов, веток и прочего мусора, что значительно сокращает частоту прочистки дымовых труб. Установка искрогасителя обеспечивает максимально возможную безопасность. Сделать такое устройство можно и своими руками, для этого необходимы простейшие материалы и инструменты, сам монтаж занимает минимум времени.

Как решить проблему обратной тяги?

Если в бане происходит задымление, а сгорание топлива ослабилось – это явные признаки ухудшения тяги.

Если ваша дымоходная конструкция была установлена ремонтниками «под ключ», перед первой топкой важно проверить тягу. Сделать это можно следующим образом:

  • К печи нужно поднести лист бумаги и наблюдать – если он отклонился в сторону печи, значит все в порядке;
  • Перед печью можно зажечь спичку и сразу же погасить ее. Если дым направился в дымоходный канал, значит с тягой все в порядке.

Основной причиной плохой тяги в большинстве случаев выступает так называемая холодная пробка – участок холодного воздуха в трубе. Решить этот вопрос довольно просто при помощи обычной горящей газеты. Помимо этого, справиться с этой проблемой позволит утепление дымоходной трубы в чердачном пространстве.

К другим частым причинам ухудшения тяги можно отнести:

  1. Труба имеет недостаточную высоту. Дело в том, что у короткого дымохода разница в давлении на входе и выходе ничтожна. Лучше всего размещать дымоходную трубу вблизи конька, в этом случае часть трубы, находящаяся снаружи, будет минимальна (напомним, труба дымохода должна быть выше конька минимум на 50 см;
  2. Сечение дымохода имеет недостаточную величину;
  3. Засор является наиболее частой и простой причиной. Распознать его можно по резкому и сильному ухудшению тяги, а решается данная проблема посредством прочистки специальным ершиком;
  4. Очень часто направление ветра влияет на тягу в дымоходной трубе. Дабы этого избежать, поверх дымохода следует установить защитный грибок.

Заметить первые признаки проблемной тяги легко – если дрова в вашей печи горят с большим количеством дыма, стекло на дверце мгновенно коптится и при открытии дверцы дым сразу ввалится в комнату отдыха – тяга слишком слаба. И если не разобраться, как увеличить тягу в дымоходе, она вскоре станет не только плохой, но и обратной.

Проверить силу тяги в дымоходе вы можете такими простыми способами:

  • Туалетным листом бумаги – как именно он отклоняется.
  • Направлением дыма от сигареты.
  • Появлением дыма в помещении – это уже обратная тяга.
  • Гулом в дымоходе и белым цветом пламени – тяга уже чересчур.
  • Желто-золотистым цветом пламени – хорошая тяга.

Назначение искрогасителя

Искрогаситель — это устройство, которое необходимо для охлаждения частиц, попадающих в дымоход в процессе сгорания топлива. Он устанавливается на оголовок дымоходных труб.

Топливо высокого качества имеет наименьшее количество несгораемых частиц. Топливо низкого качества — наибольшее. Опасность искр состоит в том, что они не остывают при движении по ровной трубе. Раскаленные частицы, попадая наружу, могут воспламенять участки крыши, деревья, траву, стены дома. В этом случае повышается риск возникновения пожара.

Конструкции современных дымоходов предусматривают несколько этапов охлаждения искр. Для этого создают препятствия, турбулентные потоки и горизонтальные отводы. Основное их предназначение — обеспечить контакт раскаленных частиц со стенкой трубы.

При этом искры передают свое тепло дымоходу, а сами охлаждаются. Проблема заключается в том, что труба быстро нагревается и теряет возможность охлаждать твердые частицы. Кроме того, турбулентный поток внутри трубы уменьшает тягу дымохода.

Рекомендуем ознакомиться: Разновидности и правила монтажа вентилей запорных фланцевых соединений

Дополнительным препятствием на пути искр наружу, является искрогаситель. Он не уменьшает тягу в дымоходе, но охлаждает поднимающиеся наверх частицы. Искрогаситель механически задерживает искры и охлаждает их. Это уменьшает опасность распространения их за пределы дымохода и возникновения пожара.
