Особенности инфракрасного теплого пола

Секреты монтажа

Токопроводящие элементы при установке ламинируют с обеих сторон пленкой (сосоящей из нескоьких веществ) для безопасности эксплуатации, ведь она изолирует любой материал от внешнего воздействия тока. Толщина ИФК-пола составляет до двух миллиметров. При покупке рулона пленки рассчитывают полезную площадь, которую необходимо и целесообразно покрыть теплым полом. Ширина рулона будет до метра. В длину такой рулон обычно можно развернуть на 10 м, не более.

На подготовленный и очищенный от мусора (в том числе строительного) пол укладывают экранирующую отражающую подложку (в дальнейшем она будет отражать тепло только вверх, а вниз энергия уходить не будет), сверху параллельным способом раскладывают нужное количество элементов инфракрасного пола (пленку)

Очень важно соблюдать правило параллельности и не допускать перекрещивания и наложения друг на друга элементов инфракрасного излучения

После аккуратной укладки происходит пробное подключение в сеть, имеющую характеристики: 220 Вольт, 50 Герц

Помогают совершить это важное действие специально изготовленные электрические разъемы. Они подключают в систему датчики температурного контроля

Сверху полученная конструкция (только после удачного тестирования) накрывается обычной пленкой, имеющей толщину всего лишь 0,2—0,3 мм и проверяется работоспособность всей системы.

Пол в разрезе представляет собой набор следующих слоев:

1. Основание пола (бетонная стяжка) без покрытия.
2. Изоляция пара.
3. Теплоизоляция.
4. Инфракрасные элементы.
5. Напольное покрытие (плитка, камень, линолеум, ковролин и т. д.).

Если теплый пол предполагается сделать основным и единственным источником тепла в помещении, то покрывать им следует не менее семидесяти процентов поверхности всего пола. Не стоит тратить теплую энергию на обогрев массивной мебели, то есть в тех местах, где предполагается оставить мебель, которую вряд ли будут двигать с места. Лучше сразу учесть «пустые» куски пола и не размещать там обогревательные элементы.

В случае оборудования инфракрасного пола как дополнительного источника тепла можно закрыть от тридцати до сорока процентов поверхности пола.

Последний этап работы над теплым полом – укладка самого напольного покрытия. Тут может быть два варианта работы: сухой монтаж и мокрый. В зависимости от материала покрытия выбирают нужный вид монтажа. Если выбор владельца пал на линолеум, ковролин, паркет, то укладка его будет производиться сухим монтажом, а для установки мраморных плит, плит из другого природного камня, керамической плитки нужен мокрый монтаж. Перед началом сухого монтажа рекомендуют проложить сначала слой фанеры или древесноволокнистой плиты (сокращенно ДВП).

Перед окончательным этапом проводят изоляцию на местах соединения элементов.

Во время мокрого монтажа поверх пленки сразу идет раствор, плитка либо камень. Но такие работы пусть выполняет специалист, а установку сухим способом сделает любой внимательно ознакомившийся с инструкцией неспециалист.

Какой мощности должен быть пол в качестве основного источника тепла

Особенности обогрева дома от ИК пола

При нагреве помещения с помощью инфракрасного излучения используется совершенно новый принцип работы. Стандартные системы отопления с помощью радиаторов, вмурованных проводов или труб, по которым циркулирует теплоноситель, передают тепло непосредственно воздуху. В результате, чтобы нагреть стандартную комнату, требуется большое количество времени и тепловой энергии. Пленочного пола хватает для основного обогрева жилого дома благодаря тому, что ИК лучи в первую очередь воздействуют на твердые тела, находящиеся в непосредственной близости. И только после этого избыток тепла посредством естественной циркуляции нагревает воздушные массы.Комфортная температура для человека достигается уже спустя несколько минут работы системы, достаточно прогреть комнату до +17°С. Инфракрасные маты работают в автономном режиме. Контроль над температурой обеспечивается с помощью термостата.Инфракрасные полы стержневого или пластинчатого типа, являются хорошей заменой привычному газовому и электрическому отоплению. Монтаж и установка не требуют согласований и получения разрешений и обходится гораздо дешевле. » инфракрасное отопление

Абсолютно в каждом месте РФ есть потребность в особое время года отапливать коттедж. Любой нормальный человек хочет узнать: каким образом улучшить систему обогрева дома. Тяжело помыслить жизнедеятельность жителя в Российской Федерации без отопительного комплекса коттеджа. Скорее всего Вы в курсе, что источники тепла всегда становятся дороже. На этом интернет ресурсе опубликовано множество разных обогревательных систем жилища, которые используют совершенно уникальные способы извлечения тепла. Перечисленные системы обогрева рекомендуется реализовывать самостоятельно или комбинационно.

Инфракрасный пол фото

Почему мы выбираем инфракрасный теплый пол. Это одна из самых современных и выгодных технологий, способная вполне заменить основное отопление в доме. Такой пол при монтаже не требует стяжки, мокрых работ. А в эксплуатации весьма экономичен и удобен.

Инфракрасные пленочные полы имеют массу преимуществ. Смонтировать его в комнате можно самостоятельно за пару часов. Для этого не требуется затевать капитальный ремонт. Он может быть как отдельной самостоятельной системой обогрева дома, так и дополнительной.

Используется он в любых типах помещений: жилых, офисных, промышленных. Даже на улице вполне можно использовать инфракрасные системы в качестве вариантов антиобледенения подъездных путей. Инфракрасные покрытия используются на открытых уличных лестницах, спортивных площадках, на автостоянках и на взлетно-посадочных полосах.

Есть мнение, что теплые полы — это лишняя роскошь и слишком дорогое удовольствие. Но в действительности, это совсем не так. Давайте рассмотрим, какие проблемы сможет решить обустройство теплого пола.

Теплые полы являются одними из самых экономичных систем обогрева. Благодаря особенностям монтажа такой системы обогревается площадь всего помещения, что превращает пол в одну большую батарею. Тепловая энергия равномерным потоком распространяется по всему пространству комнаты. Это способствует быстрому обогреву помещения и снижению расходов на отопление.

Обустроенный теплый пол

В квартирах с централизованным отоплением очень часто бывает ситуация, когда отопление еще не включают, а погода уже очень холодная. В таких случаях используют тепловентиляторы или масляные обогреватели, которые слишком энергоемки и, к тому же, сжигают кислород. Такие недостатки у теплых полов отсутствуют.

Поэтому, если вы решили обустроить качественный теплый пол, то важно знать, какие бывают типы обогрева, как выбрать теплый пол и для каких случаев его следует использовать

Можно ли устанавливать в деревянных домах?

Инфракрасное отопление полностью безопасно для деревянного дома. Оно сочетается с любым видом дальнейшей отделки. Его применение допускается с любыми перекрытиями: деревянными, металлическими, бетонными.

Нагревательные пластины запаяны в сверхпрочный пластик. Даже при сильных механических нагрузках он не повреждается и сохраняет целостность. За счет этого элементы, через которые проходит ток, надёжно защищены. Возможность удара током исключена.

Согласно инструкции от производителей, дополнительные системы безопасности при укладке под деревянный пол не требуются. Работы проводятся так же, как и при укладке под любое другое основание.

Caleo

Производитель: Южная Корея
4.9 из 5
Стоимость: от 4 780 р

Корейский производитель Caleo изначально занимался изготовлением инфракрасных полов пленочного типа. На сегодняшний день, взяв за основу данные аналитики консультационно-маркетинговой компании Step by step, можно сделать вывод, что данный бренд пользуется наибольшим спросом на территории Российской Федерации и стран СНГ.

Продажи продукции Caleo на местных рынках были оценены в 60%.

Потребителям, которые отдали предпочтения полам КCaleo нравятся такие преимущества, как:

Мнение эксперта

Афанасьев Михаил Юрьевич

Ведущий инженер компании занимающаяся производством энергосберегающего отопительного оборудования.

Справка. Производитель имеет множество коллекций. Среди них есть варианты для монтажа с экономным расходом энергии, особо устойчивые к повышенной влажности и долговечные со сроком службы 50 лет и более.

Caleo Line 130-0,5-4,0

Теплые полы Caleo Line подходят для любых стандартных помещений – коридор, спальня, детская, гостиная.

Ширина инфракрасной пленки – 50 см. Данная модель – одна из самых простых в монтаже.

Такой вариант отлично подойдет для тех, кто хочет изделие хорошего качества по доступной стоимости.

Преимущества:

Под какие покрытия используется

Форма выпуска излучателей – пленка в рулоне – предполагает удобное использование под любое покрытие. Если бы не особенность самой пленки. Имеется в виду полное отсутствие адгезии к ней со стороны любого клеевого состава. Если уложить плитку на любой стандартный клей, она как бы зависнет, тем более, что «мокрая» укладка предполагает использование гидроизолирующего слоя из полиэтиленовой пленки. Для таких случаев целесообразно было бы использовать стержневой пол.

Но если другие варианты использования теплоносителя невозможны, допустимо применение следующей технологии устройства под плитку:

Вариант 1

• Штробление пола под укладку кабеля к системе управления с учетом размещения датчика температуры внутри гофротрубы. Укладка кабеля с датчиком и вывод проводов к пульту управления.
• Затем, нужно выполнить стандартные операции для пленочного инфракрасного пола – укладку отражающего слоя из металлизированной пленки.
• Настилка матов индукционных нагревателей, монтаж электросхемы.

• Проверочное включение системы обогрева, чтобы убедиться в ее работоспособности.
• Устройство слоя гидроизоляции из пленки толщиной 200 микрон.
• Установка демпферной ленты по периметру стен.
• Заливка нивелирующей стяжки толщиной 8 – 10 мм. При размешивании раствора для нее нужно использовать максимально возможное для него количество армирующей фибровой стружки и пластификаторов для придания стяжке дополнительной упругости.
• По готовности стяжки – укладка плитки по стандартной технологии.

Далее – обрезка выступающей части демпферной ленты, и установка плинтуса.

Вариант 2

После проверки работоспособности системы теплого пола, настелить поверх нагревательного устройства ГВЛ. Их необходимо крепить к основной стяжке винтами. Для этого нужно заранее выполнить эскиз с указанием размеров от стен до разрывов в пленочном нагревателе. В этих местах и нужно устанавливать крепление. Напоминаем, что пленочный нагреватель не укладывается на расстояние ближе 20 см от стен, между рулонами также имеется свободное пространство.

Какой теплый пол выбрать?

Однозначно сказать, какой пол теплее, нельзя. Правильно смонтированный и используемый по назначению — он хорошо справится со своими техническими задачами. То же относится и к стоимости теплого пола. Смонтировать электрическую систему на площадь всего дома можно с меньшими расходами, чем водяную. Но впоследствии водяная система потребует меньшее количество затрат на обогрев дома или квартиры, особенно в случае постоянного ее использования.

Таким образом, узнав, какие существуют виды теплых полов, особенности установки и их стоимость, вы легко сможете выбрать необходимую систему обогрева для некоторых помещений либо всего дома или квартиры.

Раздел:

Инфракрасный теплый пол работает по принципу распространения теплового излучения на предметы и поверхности, при этом не происходит непосредственного прогревания воздуха, как в случае с другими видами отопления. Температура комфорта достигается благодаря принципу «вторичного тепла», при котором нагревание воздуха осуществляется передачей тепла от нагретых объектов в помещении воздуху.

Говоря про инфракрасный пленочный пол, нельзя не упомянуть о его воздействии на организм человека. Природа наша такова, что любое нововведение мы ставим под сомнение, пытаясь найти в нём изъяны или доказать его неблагоприятное воздействие. Однако в случае с инфракрасными теплыми полами ситуация обстоит совершенно по-другому — инфракрасное излучение определенной длины волны, в частности дальнего спектра, оказывает лечебное воздействие, улучшая обменные процессы, повышая иммунитет, улучшая циркуляцию крови, а соответственно нормализуя деятельность сердечно-сосудистой системы. К слову сказать, в Южной Корее данный способ обогрева помещений используется достаточно давно и судя по отзывам, инфракрасный теплый пол практически стал в этой стране «монополистом» в системе отопления.

Основным преимуществом инфракрасного пленочного пола считается его максимальная эффективность, обеспечивающая обогрев помещений с экономией до 40% энергии. Достигается это благодаря тому, что при подобном отоплении исключается бесполезный прогрев подпотолочного воздушного пространства, при котором потоки теплого воздуха поднимаются наверх, оставляя нижние слои, т.е. зону пребывания человека, менее прогретыми. Немаловажным фактом является и то, что инфракрасные обогреватели передают тепло поверхностям и предметам практически моментально, что позволяет не задумываться о необходимости постоянного или предварительного прогревания, например, подсобных помещений (гараж, мастерская и т.д.). Опять же, это говорит об экономном энергопотреблении.

И, наконец, еще существенный «плюс» в пользу выбора данного вида отопления — монтаж инфракрасного пола достаточно прост, при том, что укладывается нагревательный элемент (тонкая плёнка) практически под любой вид напольного покрытия. При этом нет необходимости в проведении сложных подготовительных работ, отсутствуют такие побочные явления, как пыль и грязь, а с работой по установке сможет справиться даже непрофессионал.

Кстати, теплый пол инфракрасный не исключает монтаж пленки и на вертикальные поверхности — например, на стены. Таким образом, удается решить проблему обогрева угловых помещений, что предотвращает или устраняет повышенную влажность, помогает избавиться от плесени и грибка.

Если вы являетесь владельцем загородного дома и вопрос резервного источника отопления вас беспокоит каждый год с наступлением холодов, то теплый инфракрасный пол — самый подходящий вариант, отзывы домовладельцев тому подтверждение. В случае возникновения проблем с основным котлом, вы сможете моментально прогреть помещение и поддерживать заданную температуру благодаря терморегулятору.

А теперь я бы хотел подвести итог всему сказанному. Итак, основными достоинствами инфракрасного теплого пола являются:

• благоприятное воздействие на организм человека (даже врачи оставляют положительные отзывы по поводу использования инфракрасных полов и доказали, что порядка двух десятков заболеваний можно лечить волнами дальнего спектра)
• подобный вид обогрева полов никоим образом не сказывается на свойствах финишном покрытии (линолеум, ламинат, паркет, плитка и т.д.)
• монтаж инфракрасных полов осуществляется без использования дорогостоящего оборудования, не требует специальных навыков и не занимает много времени
• нельзя не отметить и устойчивость инфракрасных полов к механическим воздействиям и коррозии
• не стоит переживать и по поводу возможного повреждения полосы

(графитовая полоса — это основной нагревательный элемент пленочного инфракрасного пола), поскольку все нагревательные секции и полосы запараллелены.

Мощность и энергопотребление

Монтаж пленочного пола не так сложен, как кажется на первый взгляд. Главное – разобраться с инструкцией, не спешить и следовать всем рекомендациям, тогда обязательно все получится

Для начала важно определить, какой же мощности требуется закупить сам материал. В зависимости от показателей пол будет по-разному нагреваться

Выбор мощности пленочного теплого пола

Рассмотрим показатели мощности на примере полов Caleo. Итак, линейка этих пленок представлена 4 вариациями.

1. Line – самый простой вариант. Пленка шириной 50 см и мощностью 130 Вт/м2. Идеальный вариант для дополнительного подогрева полов.
2. Grid – это более мощная пленка, но при этом – надежная и прочная. Существует два вида в зависимости от мощности – 150 и 220 Вт/м2.
3. Gold – этот вариант можно регулировать по мощности в зависимости от уровня температуры в помещении. Также существует два типа – на 170 и на 230 Вт/м2.
4. Platinum – саморегулирующийся высокотехнологичный пол, который не боится даже запирания элементами интерьера, ему не страшны перегревы. Самый надежный и экономичный вариант мощностью 230 Вт/м2.

Теплый пол CALEO PLATINUM

Выбирать пленку по мощности нужно в зависимости от условий ее эксплуатации. Для подогрева пола только в туалете (дополнительного) можно взять самый простой и маломощный вариант, а вот если планируется обустройство полноценной системы обогрева большого помещения, то стоит взять пленку мощнее.

Также важно предварительно рассчитать и энергопотребление. Максимальный расход можно узнать, посмотрев на маркировку материала

Для примера: если мощность пленки составляет 220 Вт/м2, то за 60 минут квадратный метр потратит примерно 0,22 кВтч. Больше всего энергии тратится на разогрев системы. При регулярном включении и отключении полов можно сэкономить достаточно много средств при условии хорошей теплоизоляции.

Рассчитать нужную мощность пленки можно так.

Шаг 1. Если система будет применяться в качестве дополнительной для подогрева полов (будет организовано и центральное отопление), то следует помнить, что достаточно закрыть всего 50% всей поверхности пола, чтобы добиться нужного эффекта.

Пленкой можно закрывать не весь пол

Шаг 2. Далее нужно выяснить полезную площадь пола. К ней относятся только те участки, на которых ничего не стоит – открытый пол. Например, полезная площадь получилась 8,6 м2. Для получения значений достаточно вспомнить математику, снять замеры со свободного пространства и провести простые расчеты.

Определение полезной площади пола

Шаг 3

Затем нужно посчитать количество пленки, но при этом важно учитывать и ее параметры (ширину, длину и т. д.)

Рекомендуется закрывать всю полезную площадь. Так, например, выбор пал на пленку мощностью 150 Вт/м2, которая имеет ширину полотна 50 см. Таким образом можно выяснить, что мастеру понадобится иметь 4 отрезка пленки длиной по 4 м – получится 8 м2. Общая мощность составит 1,2 кВт, нагрузка 5,5 А.

Рассчитываем необходимое количество пленки

Снижение расхода электроэнергии

Теплоотражающий слой позволяет максимизировать эффективность ИК-пленки, сохраняя и напрявляя тепло в нужном направлении.

У нас с вами получилось подсчитать вполне реальные цифры по расходованию электричества на работу пленочных теплых полов. Затраты не такие уж и страшные, но для того чтобы добиться соответствия, придется немного поработать. Для начала необходимо правильно уложить ИК-пленку, разместив под ней теплоотражающий слой. Благодаря этому генерируемое ею тепло не будет уходить в бетонную стяжку или в другие подпольные конструкции.

Также необходимо снизить тепловые потери, с этим придется несколько сложнее. Для начала следует поработать над стенками жилища, так как здесь потери могут составлять до 15-20%. Этот показатель снижается за счет укладки теплоизоляции и дополнительного слоя кирпича. Лучше всего, если все это будет учтено еще на этапе постройки домовладения, иначе вам светят дополнительные затраты.

Снизить расход электроэнергии пленочного теплого пола поможет изоляция потолка, откуда могут теряться еще 10-15% тепловой энергии. Потолочные конструкции следует утеплить с помощью базальтовой ваты или любого другого подобного утеплителя, причем в два слоя. Такая изоляция поможет снизить энергозатраты и предотвратить утечку тепла за пределы домовладения.

Для уменьшения тепловых потерь и соответствующего понижения расхода электроэнергии на работу пленочного пола следует поработать и над другими элементами:

• Двери – нужно или установить в доме нормальные входные двери или терпеть затраты на электрическое отопление;
• Полы – еще одно место, через которое может утекать тепловая энергия. Данная утечка предотвращается с помощью дополнительной бетонной стяжки, а также с помощью серьезных теплоизолирующих материалов. В деревянных постройках используется только теплоизоляция, поверх которой укладываются доски чернового пола – далее расстилается пленка, поверх нее размещается финишное покрытие;
• Большая площадь оконных проемов и лишние окна – все это способствует увеличению расхода электроэнергии на работу пленочных теплых полов. Лишние окошки следует заложить, а слишком уж широкие проемы сделать более узкими – минимальное соотношение между площадью окон и площадью полов является причиной потерь.

Энергопотребление теплого пола

Расход электроэнергии инфракрасного пленочного теплого пола высчитывается по простейшим формулам. Перед монтажом необходимо определиться, как будет использоваться пленка – как основной источник обогрева или как вспомогательный источник тепла в дополнение к радиаторам, батареям и другим приборам.

Если пленочный теплый пол будет выступать как дополнение, потребуется пленка мощностью 150 Вт/кв. м. Для работы в самостоятельном режиме ее мощность должна составлять 200-220 Вт/кв. м. Если помещение холодное, да еще и сырое, увеличиваем мощность до 300 кв. м. В качестве основы для наших расчетов мы выберем два образца – мощностью 150 и 220 Вт/кв. м. Давайте посмотрим, сколько теплый пол потребляет электроэнергии в месяц, в киловаттах.

Для начала следует посчитать площадь самих пленочных теплых полов. Площадь помещения нас особо не интересует, но расчеты ведутся для комнат с высотой потолков до трех метров. Обычно пленка располагается не под всей площадью помещений – под кроватями, диванами и шкафами она не нужна, так как здесь она может повредиться в результате элементарного перегрева. Поэтому перед расчетами нужно составить план и определиться, где будет лежать ИК-пленка и сколько ее нужно.

Представленные цифры действительны при круглосуточной работе пленочных теплых полов, но на практике они работают в прерывистом режиме, повинуясь системе терморегуляции.

Предположим, что площадь нашего домовладения составляет 100 кв. м. Из этой сотни под мебель отводится около 20% всей площади. Итого площадь ИК-пленки в доме составляет 80 кв. м. Если она используется как основной источник тепла, суточное потребление электроэнергии теплым полом составит 17,6 кВт. Для вспомогательного источника потребление составит 12 кВт.

Основной теплый пол потребляет электроэнергии в месяц максимум 528 кВт, вспомогательный – 360 кВт. Цифры вполне сносные, но они не совсем верные. Необходимо учитывать:

• Уровень тепловых потерь в обогреваемом здании;
• Наличие терморегуляции и установленной на нем температуры;
• Характер использования жилого здания.

Большие тепловые потери способствуют увеличению расхода электроэнергии. Например, отсутствие утепления стен повышает затраты на 10%. Тоже самое делают однослойные стеклопакеты, в то время как тройные стекла уменьшают затраты на те же 10% – аналогичным образом работают некоторые другие ухищрения.

Условия монтажа инфракрасного пола

Удобства монтажа инфракрасного пола является бесспорным его преимуществом, однако если при этом соблюдать следующие условия:

• Не нужно укладывать пленку в местах расположения мебели.
• Применять инфракрасный пол следует лишь тогда, когда обогреваемая площадь будет составлять не менее 2/3 помещения.
• Материал укладывается не менее 10 см от стен.
• Поверхность пола перед укладкой должна быть сухой и максимально ровной.
• Перед укладкой инфракрасной пленки следует провести гидро – и теплоизоляцию поверхности пола.
• Пленку кладут таким образом, чтобы выводные контакты находились у стены.

Схема укладки и соединения инфракрасного пленочного теплого пола

• Далее подключается датчик температуры, терморегулятор и напряжение сети.
• Перед тем как укладывать декоративное покрытие пола необходимо включить систему инфракрасного пола для проверки на предмет искрения и нагревания.
• При укладке на пленку линолеума следует проложить между ними лист фанеры толщиной 5 мм.
• При укладке керамической плитки нужно на пленку уложить армирующую сетку и сделать стяжку поверхности.

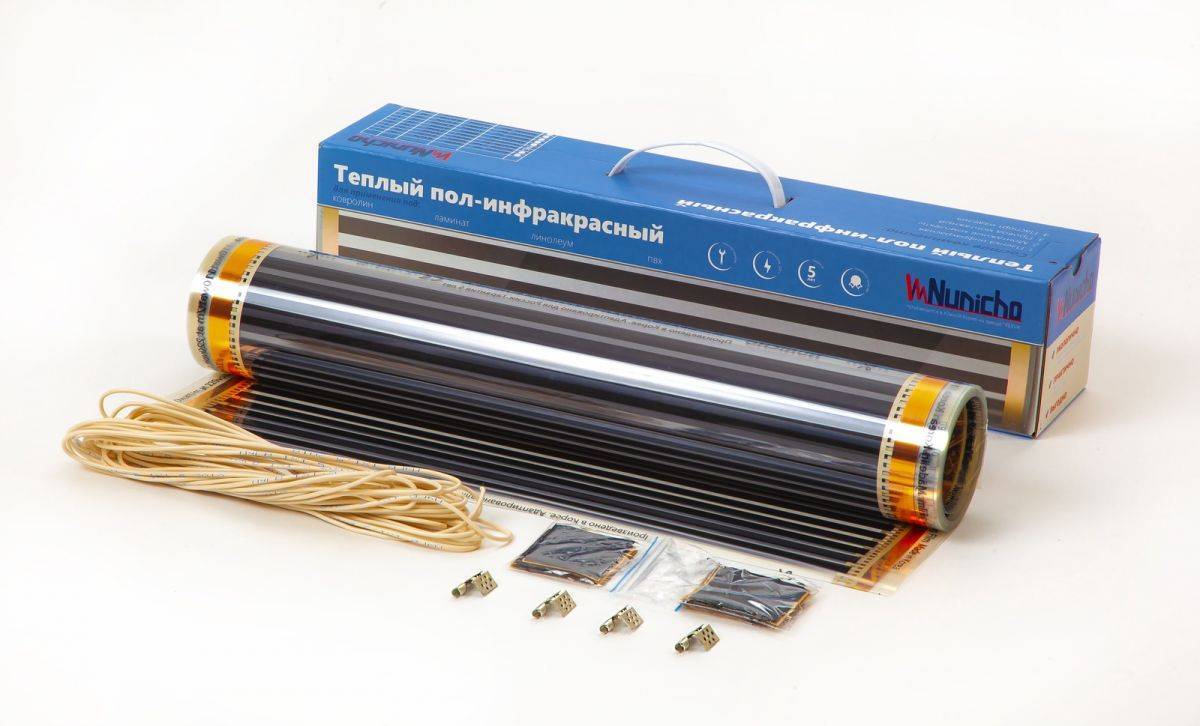

Состав комплекта пленочного инфракрасного теплого пола CALEO

Помимо всего, при монтаже инфракрасной пленки необходимо соблюдать правила техники безопасности. от которых будет зависеть надежная работа всей системы и ваша безопасность. Как уже отмечалась выше, в местах расположения пленки не должна стоять мебель, нельзя производить монтаж внахлест, не заниматься монтажом пола в помещении с отрицательной температурой и повышенной влажности.

Можно ли укладывать пленочный пол под плитку

Профессионалы дают положительный ответ на этот вопрос. В инструкции к инфракрасному покрытию указано, что его можно монтировать под дерево или керамическую плитку. Такое устройство можно укладывать, в том числе, на улице под керамогранит. Благодаря этому дорожки не будут покрываться коркой льда в морозы.

Обустраивая ИК пол под керамическую плитку, важно помнить о некоторых особенностях покрытия:

• Пленка конструкции обладает низкой адгезией. По этой причине нельзя залить материал цементом и сверху положить плитку, поскольку стяжка получится плавающей. В результате этого любое механическое воздействие приводит к образованию трещин на строительном основании, которые невозможно исправить. По этой причине перед облицовкой пола необходимо повысить сцепляемость пленки. Следует учесть, что если использовать для этого насечки, то можно травмировать полотно. Это ухудшит характеристики материала и приведет к быстрому изнашиванию продукта. Повысить адгезию можно с помощью армирующей сетки из пластика. Однако в этом случае теплопроводность устройства ухудшается.
• Пленку повреждает щелочь. По этой причине нельзя использовать ремонтные растворы со щелочной средой, в противном случае эксплуатационный период материала существенно сократится. В результате может случиться короткое замыкание или система выйдет из строя.

Проблем с использованием пленочного инфракрасного пола не возникнет проблем, если конструкцию обустроить с соблюдением всех правил безопасности.

Варианты использования пленки

Интересно, что такие системы используются не только для подогрева полов в ванных комнатах (например), но и в качестве основной системы отопления в доме. Правда, для этого придется большую часть поверхности стен и пола (до 70%) покрыть именно такой пленкой, а это достаточно дорого. Также в местности, отличающейся суровыми зимами, такой вариант отопления помещений не может быть использован – мощностей пленки просто не хватит, чтобы прогреть помещение. Но в этом случае пол может применяться в качестве дополнительного варианта обогрева.

Применение ИК пленочного теплого пола

Иногда ИК пленку укладывают даже на потолок. Это неплохой вариант дополнительного подогрева мансардных этажей. Также пол можно применять и для подогрева ряда хозяйственных помещений, включая систему только при необходимости.

Последовательность действий при установке

Несколько слов о безопасности

Пленочные полы считаются безопасными для здоровья людей. Они не оказывают негативного воздействия на организм во время работы

Но с другой стороны, их важно правильно смонтировать, заизолировав все контакты, чтобы избежать поражения электрическим током. В остальном они полностью безопасны

Электромагнитного излучения бояться не стоит – его уровень ничтожно мал для того, чтобы причинить вред.

Инфракрасный теплый пол

Бытует мнение, что благодаря наличию таких полов в доме улучшается микроклимат. А также некоторые отмечают снижение рецидивов появления аллергических реакций на что-либо.

Вопросы

Что будет, если уложить более мощный, чем это рекомендовано ИК теплый пол (к примеру, 240 Вт кв./м)?

Это вызовет негативные последствия. За счет более интенсивного нагрева линолеум может стать уязвимым на разрыв и мягким, начнет отходить от основания и расширяться. Опаснее всего, что в местах, где уложена термопленка, начнется выделение вредных веществ в довольно больших объемах.

Можно ли к одному терморегулятору подключить два теплых пола?

Можно. Но нужно учитывать их суммарную мощность: она не должна превышать мощности, на которую рассчитан регулятор (3-3,2 кВт). Также стоит понимать, что от регулятора выходит только один датчик температуры пола. Если комнаты сильно отличаются друг от друга теплопотерями, то одинаковой температуры добиться не получится. Поэтому такое подключение рекомендуется использовать исключительно для больших площадей в одной комнате, либо смежных, без дверной перегородки.

Можно ли на один терморегулятор подключить два теплых пола, кабельный и пленочный?

Нельзя. У них разные рабочие характеристики, требующие индивидуальной регулировки.

Выставил рекомендуемую температуру, но пол недостаточно теплый, всего + 28 градусов. Может пленка неправильно работает?

Пол работает правильно. Именно температура в + 28 градусов гарантирует энергоэффективность ИК пола. При выборе более высокой температуры, энергоэффективность станет незначительной. Если вы считает, что пол недостаточно теплый, проверьте его нагрев рукой, и вы убедитесь, что он прогревает как нужно. Поверхность линолеума не должна быть горячей. Если вы хотите получить в доме именно горячий воздух, стоит задуматься о дополнительном обогреве на стены и потолок. Но в любом случае именно теплый пол поможет вам добиться рекомендуемых показателей.

Монтаж стержневого инфракрасного теплого пола

Монтаж выполняется очень просто. Поверхность пола должна быть ровной и чистой. Максимально допускается перепад высот не более 10 мм на 1 кв.м.

По периметру и на всей площади делают теплоизоляционный слой. Лучший выбор — металлизированные материалы, которые будут отражать тепло. Теплоизолятор нужно обязательно прикрепить к основанию скобами, клеем или скотчем. Теплоизоляционный материал с фольгированной поверхностью в данном случае бесполезен, так как он постепенно разрушится, когда попадёт под бетонную стяжку. Толщина теплоизоляционного слоя зависит от того, что находится под полом. Если другая квартира, значит достаточно тонкого материала, а вот тем, кто находится на первом этаже, придётся применить более серьезную теплоизоляцию.

Затем по поверхности раскатывается рулон тёплого ИК пола. Это делается аккуратно, чтобы провода не пересекались и не касались друг друга. Алгоритм раскладки следующий:

• стержневой мат раскатывают до противоположной стены, не доходя до нее на 15-20 см;
• на месте поворота ножницами или специальными бокорезами рассекают соединительный провод, который находится между двумя стержнями;
• поворачивают рулон на 180 градусов;
• раскатывают его в обратном направлении.

Так делают до тех пор, пока вся нужная площадь не окажется накрытой стержневым ИК полом. После этого проводники и стрежни прикрепляют к теплоизоляции скотчем.

Второй вариант — покупать не рулоны, а стержневой пол сразу в кусках нужной длины. Тогда разрезать ничего не нужно.

После укладки тёплого ИК пола нужно вырезать в шахматном порядке между стержнями небольшие «окошки» в теплоизоляции. Благодаря им цементная стяжка будет скреплена с черновым полом. Рекомендуется сделать от 20 до 25 процентов «окошек» от общей площади.

Особенности устройства этой системы подогрева

Теплый пол пленочного типа – достаточно сложная электрическая система, которую самостоятельно уж точно изготовить не получится, но вот приобрести эту пленку и уложить своими руками возможно. Необходимо лишь иметь общие понятия о том, как работать с электрическими устройствами, а также соблюдать все правила укладки этого изделия.

ИК пленка для теплого пола

Пленочный пол можно назвать универсальной системой подогрева, так как он в ряде случаев может заменить отопление в небольшом помещении, а также поможет создать уют в нем. Сама по себе пленка имеет особые нагревательные наноэлементы, которые выполнены из углеродосодержащих материалов. Они под действием электрического тока могут создавать инфракрасное излучение, за счет которого и идет прогрев поверхности. Излучение не заметно для человеческого глаза, но вот тело сразу будет его чувствовать.

Виды ИК пленочных полов

Сами наноэлементы закрыты с двух сторон особым полимерным материалом, как бы запаяны внутри него. Ширина одной полоски углеродных веществ равняется всего 15 мм, и на одном куске пленки их очень и очень много. Они располагаются параллельно друг другу, и пленка выглядит полосатой. Полосы нагревательных элементов соединяются между собой специальными посеребренными шинами из меди. Благодаря полимерной пленке, закрывающей нагревательные полосы с обеих сторон, система защищена от ряда воздействий, в том числе – от влаги.

Таблица. Некоторые характеристики нагревательного элемента.

Параметр	Значение
Ширина рулона пленки	50-100 см
Длина материала в 1 рулоне	50 м
Толщина материала	0,2-0,4 мм
Мощность (потребление)	25-80 Вт/ч на 1 м кв.
Возможный уровень нагрева углеродного элемента	30-50 градусов

Технические характеристики

Опасно ли электромагнитное поле инфракрасных полов

Опять нужно немного вспомнить школьные уроки физики, эти знания помогут нам объективно рассмотреть поставленный вопрос.

Инфракрасный пол

Электромагнитные поля имеют природное и искусственное происхождение. Они окружают нашу планету и защищают все живое от смертельного солнечного излучения, поворачивают стрелку компаса, указывают путь перелетным птицам и т. д. К их воздействию организм человека привык за сотни тысяч лет эволюции. Измеряется сила магнитного поля в максвеллах.

В последние десятилетия в нашу жизнь резко «ворвалась» цивилизация в виде многочисленных бытовых приборов, радио, телефонов и прочей теперь привычной для нас техники. Все они излучают электромагнитные поля, общая напряженность которых значительно превышает привычный природный фон. Излучает такие волны и инфракрасный пол, после его установки напряженность поля в помещении увеличивается. Но могут ли они навредить организму?

Инфракрасное отопление – польза или вред?

Поля имеют определенную длину и частоту, создаются квантами (не до конца исследованными частицами). Кванты с высокой частотой колебания имеют очень много энергии, которая способна разорвать межмолекулярные связи, такие поля излучает солнце или мощные рукотворные агрегаты. Наиболее известные и них аппаратура для рентгена. Энергоемкие поля однозначно опасны для здоровья человека.

К счастью, абсолютное большинство бытовых приборов, в том числе и инфракрасные полы, излучают поля с невысокими показателями частоты колебания и не могут разрушать молекулярные связи живых клеток. Но не стоит радоваться. Влияние полей на мозг человека – большая загадка для научных сотрудников. Время от времени появляются заявления от одних о вредности электромагнитного излучения, в частности и небезопасности пользования мобильными телефонами. Другие с такой же периодичностью пишут обоснованные трактаты, что бытовые поля полностью безопасны.

Конструкция инфракрасного пола

Способ работы системы «теплый пол»
