Инфракрасный пол Heat Plus 13 – технические характеристики и укладка

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

• котёл с расширительным баком — нагревает теплоноситель;
• гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
• радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
• коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
• смесительный узел — в нём происходит разбавление теплоносителя для ТП;
• термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.

Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

Устанавливается циркуляционный насос.

Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Теплый пол из углеродного волокна: характеристика

Работа теплых полов в нормальных условиях требует постоянного подключения к сети с напряжением 220 В. Суть их функционирования в том, что на карбоновые элементы подается ток. Нагревание происходит за счет электрического сопротивления резистивных составляющих. Так, электрическая энергия переходит в тепловую и передается к напольному покрытию. В дальнейшем она распространяется по всему дому или помещению, где установлен обогрев.

Теплый пол из углеродного волокна

Карбоновый теплый пол имеет свои достоинства и недостатки. К явным преимуществам нужно отнести:

• доступность;
• легкость установки;
• малые габариты;
• эстетизм (теплый пол не видно под напольными конструкциями или элементами декора);
• мобильность некоторых систем отопления (пленочный пол).

Среди недостатков самыми весомыми считаются:

• потребление электрической энергии (нивелируется за счет подключения автоматики);
• обязательное наличие хорошей тепловой изоляции (в ином случае система будет малоэффективной);
• на большинстве вариаций теплого пола нельзя ставить увесистые предметы быта, сантехнику (исключение – инфракрасная карбоновая пленка);
• высокие капитальные траты;
• ограничения по температуре напольного покрытия при эксплуатации устройства, регламентируемые строительными нормами и правилами.

Укладка плитки

Класть кафеля сверху инфракрасной тёплой конструкции, можно следующими способами:

1. С применением арматурной сетки:
2. сетка укладывается поверх полиэтилена;

затем производится заливка бетонного или самовыравнивающегося раствора;

• только после полного высыхания состава стелется плитка.
• С использованием гипсокартонных листов, которые кладутся на полиэтилен, а уже на гипсокартон укладывается кафель.

Для закрепления плитки на полу, потребуется клей или специальная смесь.

Пошаговый процесс укладки плитки:

1. Клеящий состав наносится на обратную сторону облицовочного материала шпателем с зубчиками, после чего изделие фиксируется на основе. Чтобы сделать ровные швы между плитками, рекомендовано использовать пластиковые крестики.

Для хорошего сцепления изделия с поверхностью, и для выравнивания выступивших участков, плитка простукивается резиновым молоточком.

Когда клей немного подсохнет, крестики вытаскиваются, и производится затирка швов.

Достоинства и недостатки корейского пола

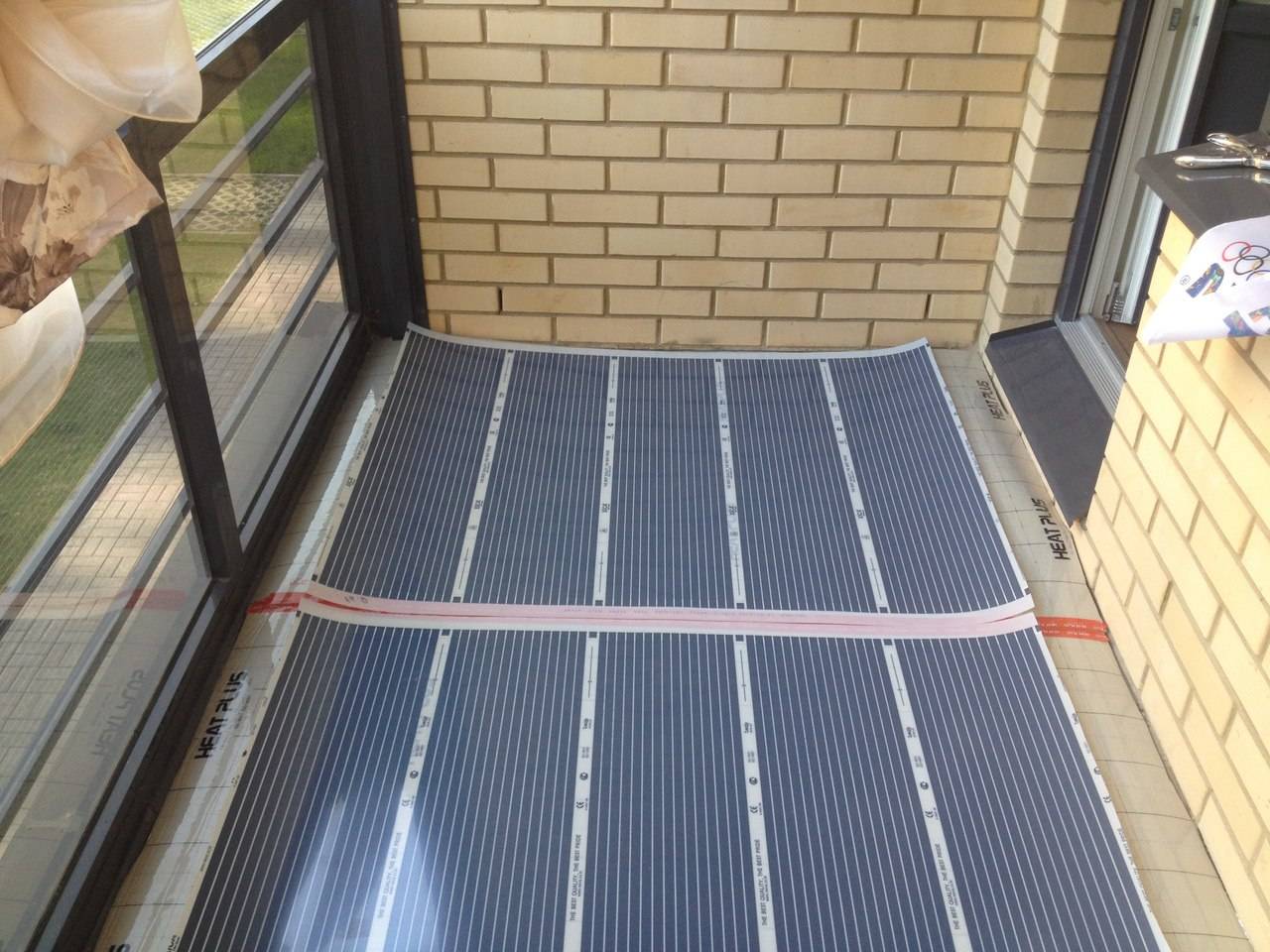

Правильный монтаж сплошного инфракрасного плёночного тёплого пола Heat Plus позволяет обогреть помещения любых размеров, спортивные площадки, автостоянки и даже сельскохозяйственные угодья. Уникальная система защиты обеспечивает полную безопасность даже при высокой концентрации влажности и прямом попадании воды на пленку.

Все необходимые комплектующие к теплому полу Хит Плюс изготавливаются на базе компании. В результате обеспечивается полная совместимость всех важных узлов системы отопления. В базовую комплектацию входит сенсорный терморегулятор. При необходимости можно вместо него установить программатор с недельным или суточным режимом работы.

Недостатком ИК полов Хит Плюс является невозможность их эксплуатации без терморегулятора, а также высокие требования, предъявляемые к монтажу. Любые нарушения приводят к перегреву пленки и быстрому выходу из строя системы отопления.

Конструкция ИК-полов и принцип их работы

В случае применения пленочного варианта, помещение нагревается благодаря работе термоэлементов, расположенных непосредственно в пленке и пропускающих через себя электрический ток. Инфракрасный теплый пол представляет собой простую конструкцию: электроэнергия движется по проводам до исходной точки – нагревательных элементов. Сама пленка имеет отличное изолирование, хорошо герметизирована и не пропускает воду. Обладает специальным ламинированным покрытием из противопожарного состава. Это делает ее пожаробезопасной.

Подключение конструкции к сети происходит параллельно через установленный отдельно терморегулятор. Если пленке вдруг будет случайно нанесен механический вред, поврежденное место отключится, но зато все остальные участки пола будут исправно выполнять свои функции.

В квартире, где проведена качественная теплоизоляция, потребление энергии всегда выходит в пределах нормы. Температурный контроль производится системой с помощью установленного терморегулятора. Необходимую температуру владельцы устанавливают сами. Конструкция и присутствие в ней различных технических особенностей полностью исключают возможность проявления эффекта электромагнитного излучения в процессе эксплуатации покрытия теплого пола. При нагреве пленка излучает длинные потоки инфракрасных лучей, благотворно воспринимаемые человеческим организмом. Чтобы координировать прогрев и исключить возможность нагрева потолка, при устройстве пленки монтируют теплоотражающую подложку, отражающую идущие тепловые лучи в одно направление (в квартиру).

В квартире, где проведена качественная теплоизоляция, потребление энергии всегда выходит в пределах нормы

Достоинства и недостатки

Напольная система обогрева Heat Plus имеет свои достоинства, которые важно учитывать при выборе марки ИК обогрева:

• Экономичность. В отличие от кабельного обогрева, экономия достигает до 40% (в среднем 10-60 Вт/ч). Это стало возможным за счет равномерного распределения тепла в помещении и благодаря укладке фольгированной теплоизоляции.
• Качество. Heat Plus – единственная инфракрасная пленка, которая допущена на рынок Японии.
• Простой монтаж. Для укладки пола необходимо иметь ровную и чистую поверхность, а также небольшой набор инструментов: паяльник, ножницы, пассатижи и отвертка.
• Положительное влияние на человеческий организм. Современная медицина доказала, что ИК излучение содействует лечению более 30 видов болезней.
• Износостойкость. Если происходит механическое повреждение, то из строя выходит только поврежденная часть пленки. Плюс ко всему, имеющиеся в составе пленки полимеры предотвращают ее разрушение и коррозию.
• КПД. Используемый карбон в пленке вырабатывает большую тепловую энергию.

Чем теплый пол HeatLife лучше конкурентов

Во-первых, это экономичность. 60 ватт электроэнергии, которые необходимы для функционирования 1 квадратного метра пленки — отличный показатель. К тому же карбоновый теплый пол HeatLife нагревается по всей площади тогда, как у конкурентов нагрев происходит по площади от 30 до 50%.

Во-вторых, корейская система не боится изгибов и вырезов. Она равнодушна к влаге, уверенно противостоит ударам, случайным порезам, а 30 лет заводской гарантии — располагает еще и к доверию.

В-третьих, система теплый пол HeatLife абсолютно бесшумна, исключает горение и удар током. Наличие данной системы не предусматривает наличие труб, запорной арматуры и исключает сложности проекта. Наличие подобного источника тепла сделает ненужными радиаторы и бойлеры. У вас останется свободным, как минимум, одно помещение, которое могло быть отдано под котельную или иное оборудование, за которым, кстати, нужен постоянный уход и профилактика.

В-четвертых, инфракрасные теплые полы способны комнату в 14 кв.м довести до комфортной температуры всего за 15 мин. О подобной производительности конкурентам пока приходится только мечтать.

HeatLife— практична на все 100%. При удельной теплоотдаче, которую демонстрирует данная система, нет необходимости покрывать пол по всей его площади. При этом 80% будет вполне достаточно, чтобы принять инфракрасные излучатели HeatLife единственным источником тепла в вашем доме или квартире и это уже проверено в суровых Сибирских условиях, когда температура на улице опускается до -30—40 градусов холода.

К достоинствам Хит Лайф можно отнести тот факт, что данная система не требует идеальной поверхности. Инфракрасный теплый пол в равной степени эффективен под линолеумом и кафельной плиткой, под ламинатом и паркетом, под половой доской и ковролином. Он не способен испортить ни один интерьер. Обладатель такой системы отопления должен забыть о страхе порыва батарей отопления, а тепло, излучаемое полом, наверняка, станет символом уюта его дома.

Эффективность системы готовит вам экономию бюджета и дополнительное жилое пространство.  При этом данный инфракрасный обогреватель в равной степени эффективен как на полу, так и на стенах и даже потолке.

Теплый пол карбоновый HeatLife, не боится механических повреждений и запирания тепла.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

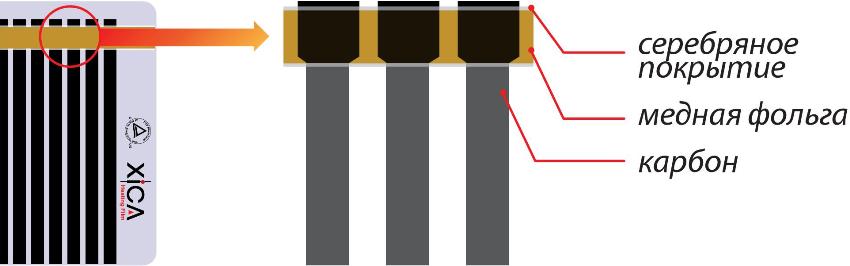

Конструкция ИК плёночного пола

Инфракрасный пленочный пол устроен несложно. В его конструкции можно выделить 3 главных элемента:

1. Нагревательная пленка. Ее задача – генерировать ИК-излучение и обогревать пол. Состоит из нескольких слоев: пленка-основа, медная шина, серебряная шина, карбоновое волокно, ламинирующая пленка ПЭТ.

1. Терморегулятор

С помощью терморегулятора можно устанавливать необходимые параметры обогрева. Он будет строго выдерживать заданные значения. Терморегуляторы бывают разной сложности. Самые простые отключат устройство при перегреве. Работу более сложных моделей можно запрограммировать.

1. Температурный датчик

Необходим для контроля за температурой нагрева. Его основная функция – не дать перегреться полу выше заданных температур.

Что говорит производитель XL PIPE

• Система разработана специально для основного отопления в коттеджах и загородных домах.
• Подходит под любые основания: плитка, ламинат, линолеум, ковролин.
• Подходит не только для монтажа в бетонную стяжку, а также и для деревянной системы (сухой, легкой стяжки).
• Не нуждается в котлах, насосах и коллекторах.
• Не перегорает, так как кабель находится в специальной теплопроводящей жидкости.
• Не боится запирания.
• Ремонтируется без вскрытия стяжки.
• Есть возможность регулирования температуры в разных помещениях.
• Работает от электричества.
• Является энергосберегающей системой.

Особенностью данной системы теплых полов является структура нагревательного элемента. Это труба из структурированного полиэтилена (диаметр 20 мм), которая заполнена теплоносителем. Внутрь, на всю длину трубы вставлен семижильный кабель из сплава хрома и никеля, покрытый тефлоном. Трубы с кабелем и теплоносителем запаяны герметически. Теплоноситель не движется и поэтому в данной системе не нужен насос, котел или коллектор. В качестве теплоносителя используется антифриз специального состава. При нагреве жидкости возникает повышенное давление, что способствует быстрому нагреву и равномерному распределению тепла (пузырьковое кипение). Нагрев происходит очень быстро, так как объем жидкости небольшой, а тепловая мощность высокая. Поэтому, на рабочие температуры эта система теплого пола выходит намного быстрее остальных.

Система для основного отопления дома

Система специально предназначена для основного отопления коттеджей и домов, но ее, также можно использоваться как подогрев пола для повышения комфорта. Теплый пол XL PIPE абсолютно безопасны для окружающей среды и для здоровья человека, не выделяют углекислый газ, не излучают электромагнитных волн.

Система работает от электричества

Система теплого пола XL PIPE работает автономно, только от электричества. Она автоматически поддерживает необходимую температуру в доме. Вы легко сможете настроить разные температурные режимы в комнатах.

Безопасность системы XL PIPE

Также она абсолютно безопасна. В стяжке не может привести к возгоранию, а электромагнитное поле системы в разы меньше предельно допустимых показателей.

Система XL PIPE энергосберегающая

Данная система теплого пола зарекомендовала себя как энергосберегающая, так как:

• Теплоноситель внутри труб аккумулирует тепло, что позволяет системе остывать в 2 раза медленнее кабельных полов;• Благодаря правильному распределению тепловых потоков удается добиться экономии на 12% по сравнению с радиаторным отоплением;• От 8% до 15% энергии экономится за счет отсутствия теплопотерь из-за циркуляции жидкости, которая присутствует в классических водяных полах и радиаторном отоплении;
• Точечное отопление по зонам: у Вас больше нет необходимости включать всю систему отопления дома для обогрева отдельных комнат.

Ремонтопригодность системы XL PIPE

Важным моментом является то, что возможен ремонт какого-то участка системы без вскрытия пола.Ремонт греющего элемента или теплоносителя системы осуществляется через распределительную коробку. В случае механического повреждения самой трубы, на место повреждения устанавливается 2-х концевая муфта и система продолжает работать дальше.

Технические данные системы жидкостного теплого пола XL-PIPE

Материал трубы: сшитый полиэтилен Греющий кабель: 7 жильный нихромовый кабель в тефлоновой изоляции (2 жилы) Теплоноситель: антифриз Монтаж: в стяжку 4-5см Напольные покрытия: любые

На первый взгляд идеальная система для теплого пола, но что происходит на практике?

Где можно применять карбоновый пол

Стержневой карбоновый пол с подогревом — это одна из разновидностей инфракрасных конструкций, который можно положить к примеру под ламинат. Он собой представляет стационарную интеллектуальную обогревательную систему, основу которой составляют инфракрасные маты для теплого пола. Любой из них состоит из параллельно размещенных тонких стержней из карбона, которые соединены между собой герметично изолированным силовым кабелем.

Специалисты говорят, что ограничений для использования подобного пола почти что не существует. Система может быть применена для отопления:

• лоджий, крытых террас, балконов;
• квартир;
• помещений для производственных нужд;
• приватных загородных домов и домов;
• гостиниц и мотелей.

Пол с подогревом считается хорошей заменой для обычных радиаторов отопления. Все приличное количество застройщиков проявляет к нему интерес и собирается собрать в собственных квартирах или офисах. Но прежде, чем приобретать материал, стоит ознакомиться с хорошими качествами, которые он имеет перед аналогичными вариантами:

• Относительно небольшой вес и, как правило, маленькая нагрузка на перекрытия.
• Самое экономичное потребление энергии.
• Возможность монтажа на площадях большого размера.
• Отсутствие потребности ставить большие и тяжелые приборы отопления и, исходя из этого, обустраивать для них отдельную территорию.
• Вероятность установки под всевозможное покрытие для пола.
• Трудоспособность в течении срока эксплуатации сооружения.
• Взрыво- и пожаробезопасность.
• Может быть смонтирован в помещениях с высокой влагой.
• Если будет необходимость может быть отключен без вреда для свойств эксплуатации даже в условиях пониженных температур.
• Не подвергается коррозийным процессам.
• Отсутствие электромагнитного излучения.
• Быстрый нагрев.
• Наличие особенной системы саморегуляции, которая оберегает систему от перегорания даже на случай наличия в стяжке дефекта. Более того, благодаря ей сверху смонтированного пола можно устанавливать тяжёлую мебель.

Практичный инфрокрасный карбоновый пол с подогревом имеет единственный минус: маты могут стоять исключительно в тонкую стяжку или в слой клея для плитки. Аналогичным образом, получается стационарная система, демонтировать которую при всем желании уже не удастся.

Инфрокрасный карбоновый пол собой представляет стержни, объединенные между собой силовым кабелем

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

• низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
• универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

• углеродные;
• биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

• со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
• с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.
