Гребенка для отопления

Виды гребенок для воды

Гребёнки бывают с разным количеством ответвлений, изготовлены из различных материалов, несколькими методами крепления. Устройства могут обладать от двух до шести отводами, можно добиться и большим количеством путём комбинирования нескольких коллекторов.

По типу материала

  • Нержавейка. Очень стойкий к износам материал, который выдерживает взаимодействия с открытым огнём и повышенной влажностью любых температур. Изделия из нержавеющей стали обладают маленькими размерами, благодаря этому их легко встроить в систему водоснабжения любой конструкции;

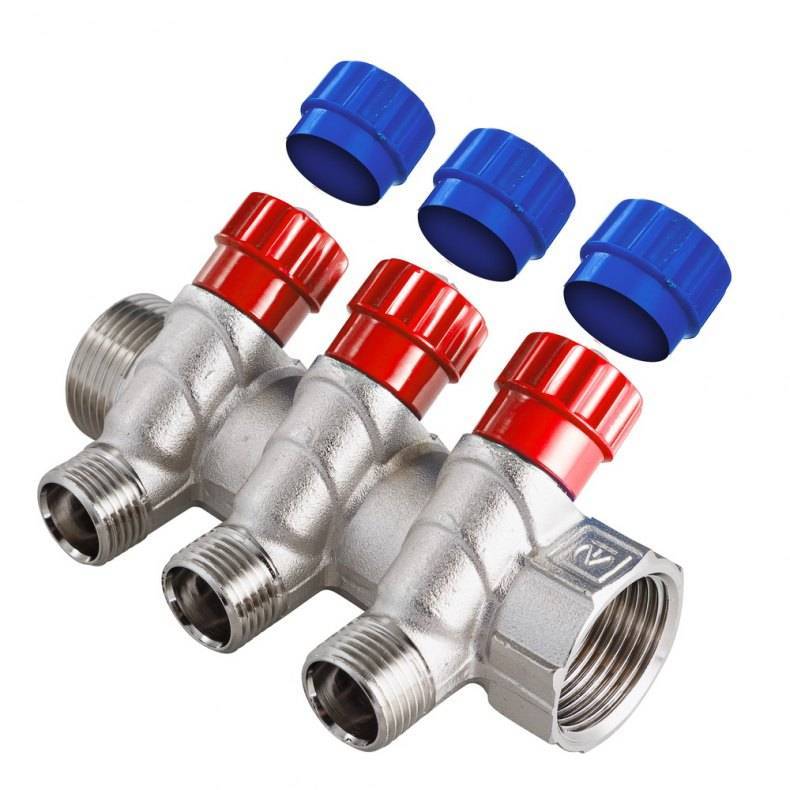

  • Латунь. Материал стойкий к коррозии и повышенным температурам. Непрерывный срок эксплуатации латунных гребёнок может составлять от десяти и более лет. Единственное, их стоимость очень высока;
  • Полипропилен. Изделия из данного материала очень лёгкие, но обладают достаточной прочностью и не подвергаются коррозии. Стыковка с трубами проводится путём спаивания.

По фиксации

По способу крепления коллекторы могут быть:

  • Комбинированные;
  • С евро конусом, подходящие для систем с трубами из пластика и металла;
  • С резьбой. Благодаря резьбовому соединению изделия можно лего и просто отсоединить в любой момент;
  • Под спайку. Используются при системе с пластиковыми трубами.

По конструкции

Отличия распределительных коллекторов по устройству определяются:

  • Уровнем усовершенствования;
  • Материалом изготовления;
  • Количеством отводов;
  • Расстоянием между отводами.

Как настроить гребенку отопления?

Регулирование системы отопления выполняется вручную по таким параметрам:

По расходу и температуре теплоносителя. Первый показатель определяется по расчетам либо по проектным данным и устанавливается способом изменения скоростного режима насоса для циркуляции теплоносителя. Организовывать контроль за показателями расхода греющей воды допускается с использованием установленного расходомера.

Температурный режим задается ручным способом при настройке показателя термостата. Допускает применение авторегулировки, для этого потребуется установить сервоприводы на каждый контур отопления. После чего параметры можно корректировать дистанционно, взаимодействуя с термодатчиками.

Распределительная гребенка системы отопления настраивается по следующему алгоритму :

  1. Температуру в контуре настраивают на трехходовом шаровом клапане. Это возможно выполнить ручным способом, установив необходимую температуру жидкости поворотом регулировочного механизма на термостате. Наиболее часто в схеме задействуют термостатическую головку с выносным первичным датчиком и импульсной трубкой.
  2. Количественный вариант регулировки на коллекторе, возможно, выполнить как ручным методом, так и автоматическим. Поворачивая колпачок на клапане отдельного контура, и контролируя показание расходомера, добиваются расчетного расхода теплоносителя, в случае, когда он известен. В противном случае настройку выполняют опытным путем, контролируя работу системы в течение нескольких дней, желательно это выполнять для разных температур наружного воздуха.

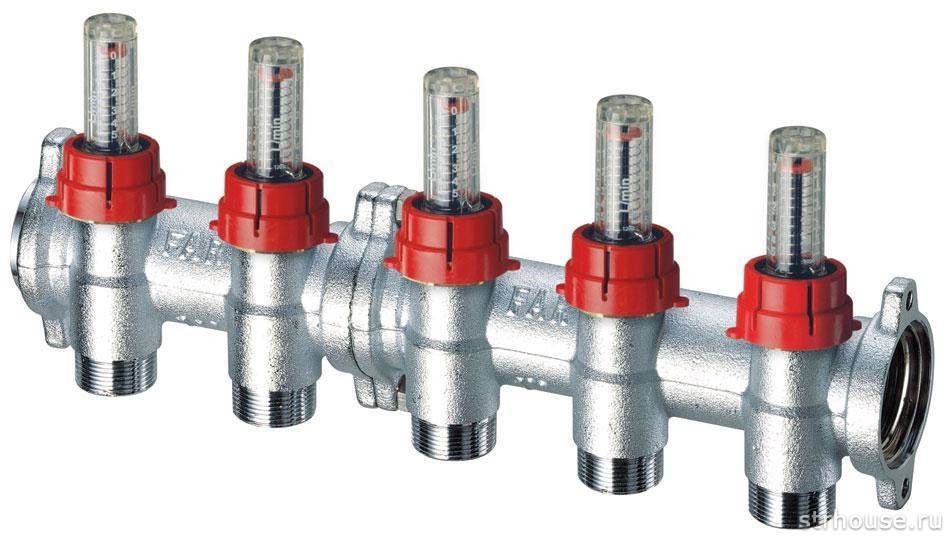

  3. Автоматическая регулировка заключается в монтаже вместо колпачков особых сервоприводов, способных дистанционно работать с термостатами во всех комнатах.

Предпочтительнее, когда расчеты и наладку будут выполнять специалисты с использованием особых программных приложений и измерительных приборов. Для того чтобы гидравлический режим был выдержан, площади сечения входного и выходного коллектора должны совпадать, как и их общая пропускная способность.

Распределительная гребенка системы отопления должна согласоваться с максимальной тепловой мощностью системы теплоснабжения объекта.
Производительность гребенки указывается в техдокументации подготовленной заводом-изготовителем устройства. Например, распределительная гребенка отопления Дн 100 мм используется для системы с тепловой мощностью не более 60 кВт, что достаточно для отопления объекта в 600 м2. При тепловой нагрузке в 120 кВт, размер гребенки должен быть не менее Дн 120 мм. только в этом случае можно не допустить разбалансировку отопительной сети.

Расчет мощности циркуляционного насоса рассчитывается по удельному расходу горячей воды в системе теплоснабжения. Каждый электронасос по отопительным контурам рассчитывается отдельно. Данные, полученные в процессе подсчетов, нужно округлять в большую сторону и к полученному результату потребуется прибавить запас по мощности – 15%.

3 Расчет оборудования

Чтобы гидравлический баланс был соблюден, сечения входящей и выходящей гребенки в коллекторе обязаны совпадать, а общая пропускная способность патрубков равняться такому же показателю коллекторной трубы.

Выбор коллектора обязан соответствовать наибольшей тепловой мощности общей системы отопления. Мощность изделия указана в технической документации к прибору. К примеру, сечение распределительной трубы 100 мм применяется для мощности не более 60 кВт, если мощность в два раза больше, то сечение необходимо увеличить до 120 мм. Лишь так можно исключить возможность разбалансировки системы отопления.

Что касается расчета мощности насоса для продвижения жидкости, то в этом случае в основе находится удельный расход теплового носителя в системе отопления. Каждый насос по контурам циркуляционной системы должен рассчитываться отдельно. Данные, которые были получены во время расчетов, необходимо округлять в большую сторону. Также нужно добавить запас мощности около 15%.

Правила монтажа

Коллектор с гидрострелкой снижает риск гидроудара в системе отопления

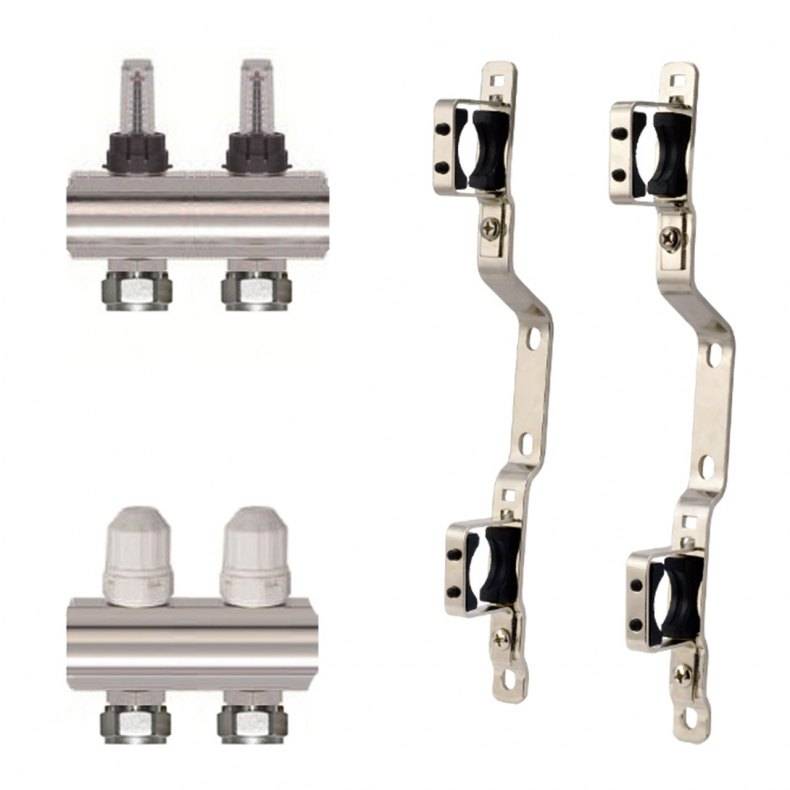

Гребенку закрепляют на стене с помощью кронштейнов, далее к торцу прикрепляют трубы магистрали и переходят к этапу обвязки.

Монтировать гребенку можно двумя способами: без гидрострелки либо с уравниванием давления. В первом случае самодельный или покупной коллектор будет обслуживать несколько контурных элементов, где температура теплоносителя не будет настраиваться и останется на одинаковом уровне. Каждый контур подключают к элементу напрямую и подсоединяют к ней один насос для циркуляции. Все параметры оборудования должны соответствовать производительности системы отопления и напору теплового носителя.

Способ с уравниванием давления нужен, когда необходимо обеспечить разую температуру во всех точках потребления. К примеру, в батареях она должна сохраняться в пределах 50-80 градусов, в системах для теплого пола от 40 до 50 градусов.

Гидрострелка представляет собой кусок трубы, которая запаяна с двух сторон и дополнена несколькими патрубками. Первая пара необходима, чтобы подключить гидрострелку к котельному оборудованию, вторая потребуется для подключения гребенок. Это удобный барьер, создающий зону для малого гидравлического сопротивления и сбора жидкости.

2 Принцип работы

Котельная подающая гребенка поставляет тепловой носитель в контур системы, поэтому она оборудована не только запорными механизмами, но и насосом для циркуляции жидкости. Вторая гребенка в коллекторе принимает теплоноситель.

Помимо этого, коллектор оборудуется датчиками температуры и давления, а также гидрострелкой. Последняя сохраняет оптимальный перепад температуры между выходящим и входящим теплоносителем.

Локальная гребенка отличается способом работы и размерами. В отопительной системе этих гребенок может находиться несколько. Если в основном коллекторе охлажденный теплоноситель полностью заменяется горячей водой, то в дополнительных гребенках происходит смешивание циркулирующей жидкости.

Тепловой носитель передвигает в них по замкнутому контуру, пока температура не снизится меньше установленного уровня. За температурный режим отвечает датчик, который при понижении открывает клапан, закрывающий путь жидкости от основной магистрали. Более горячий теплоноситель поступает и смешивается с охлажденным.

Гидрострелка в этих коллекторах не предусмотрена, вместо нее находится дополнительный насос. Он продвигает воду по контуру, регулярно подавая порцию горячей жидкости из основной магистрали. Причем такое же количество холодной воды возвращается к котлу, но уже по другой трубе — обратке. Локальные коллекторы применяются и для подключения радиаторов, и для теплых полов.

Преимущества и недостатки

Водораспределительная гребёнка, равным образом, как и любая иная аналогичная конструкция, обладает рядом преимуществ. Вследствие чего она быстро завоевала симпатии покупателей. Основными достоинствами изделия считаются:

  • Отсутствие температурных перепадов при синхронном подсоединении ряда нагревательных батарей в разных помещениях;
  • стабильное давление в подающем и обратном трубопроводе;
  • надежная блокировка поступления греющего теплоносителя в единичный отопительный прибор, при этом обеспечивая функциональность всей системы;
  • практичность и простота эксплуатационной наладки;
  • легкость осуществления ремонтно-профилактических процедур;
  • допустимость применения потаенных в пол трубопроводов;
  • возможность контролировать разнообразные технологические характеристики системы.

Невзирая на огромное количество положительных качеств, у гребенок имеются и ряд недостатков. Пользователям непременно следует считаться с ними накануне их приобретения и перед применением, иначе они столкнутся с многими проблемами, которые усложнят работоспособность отопительной системы.

В числе отрицательных причин использования коллектора профессионалы отмечают:

  • Большую цену на изделие, обусловленную внедрением инновационных материалов и технологий в изделии;
  • недопустимость монтажа в отопительных системах отопления, с естественной циркуляцией без центробежного насоса;
  • потребность применения большого числа дорогостоящих трубопроводов, которые требуется протянуть ко всем существующим радиаторам.

Принцип действия распределительной гребенки для отопления

В реальности она имеет простую конструкцию, состоящую из незначительного числа приспособлений и узлов. Именно поэтому она заслужено пользуется огромной популярностью у покупателей для установки в систему отопления индивидуального домостроения.

Базовые составные рабочие элементы:

  • Подающий коллектор;
  • отводной коллектор;
  • шаровой регулирующий кран;
  • запорный-регулирующий вентиль;
  • подпиточный кран системы отопления;
  • регулировочный вентиль расхода теплоносителя;
  • воздухоотводчик.

Принцип функционирования установки довольно простой:

  1. Нагретый в отопительном котлоагрегате теплоноситель поступает в подающий коллектор.
  2. В котором он пропорционально распределяется между подающими патрубками соединенными с внутридомовыми отопительными трубами и радиаторами в каждой отапливаемой комнате.
  3. После того как горячий теплоноситель поступает в отопительные приборы, происходит процесс теплоотдачи через конвекцию и радиацию от горячей воды к воздуху в комнате.
  4. Охлажденный теплоноситель попадает в обратный трубопровод по которому следует в обратный коллектор-распределитель и далее опять поступает к котлоагрегат для следующего цикла нагрева.

Распределительная гребенка для отопления своими руками

Сварка стального коллектора

Учитывая высокую стоимость коллекторов, актуальным остается вопрос — как сделать гребенку для отопления самостоятельно. Зная принцип работы коллектора, может показаться, что изготовить его будет несложно — основная проблема возникает при подборе комплектующих. Одним из лучших материалов считаются стальные трубы квадратного и круглого сечения. Однако не всегда можно в домашних условиях работать с ними — для этого потребуется сварочный аппарат.

Альтернативным способом является изготовление гребенки для систем отопления из полипропиленовых труб. Для этого потребуются соединения-тройники и сварочный инструмент для их состыковки. Диаметр входных труб рекомендуется выбирать максимально большой, учитывая принцип расчета отопительной гребенки. Т.е. если диаметр труб в контурах будет 20 мм — это же параметр для основного корпуса коллектора должен быть как минимум в 3 раза больше.

Для изготовления гребенки отопления своими руками потребуется выполнить следующие действия:

  1. Замерить расстояние между входными и выходными патрубками контуров.
  2. Размер корпуса коллектора должен быть больше измеренного расстояния на 10-15 см.
  3. Вырезать трубу согласно полученным размерам и установить на нее патрубки для подключения контуров.
  4. Проверить герметичность полученной конструкции.

Гребенка из полипропилена

Следует отметить, что до того, как сделать гребенку для отопления – нужно проверить возможность ее установки для конкретной системы. Проблема может заключаться в тепловом режиме – соединительные фитинги из полипропилена не имеют армирования. Поэтому при превышении температуры возможна их частичная разгерметизация.

Важно, чтобы пропускная способность конструкции была не меньше, чем у трубы, ведущей от котла

Критерии выбора

Прежде чем приобретать гребёнку желательно ознакомиться с техническими характеристиками различных моделей, что поможет сделать выбор оптимального варианта для определённой системы водопровода.

Нюансы, которые следует учитывать при покупке:

  • Пропускные способности устройства;
  • Давление в системе;
  • Количество точек потребления воды;
  • Предназначение (ГВС или ХВС);
  • Наличие свободных отводов для подсоединения дополнительного оборудования;
  • Материал изготовления;
  • Цена на гребёнку для воды.

Гребёнки очень полезное функциональное приспособление, которое обеспечивает стабильный напор воды, препятствует возникновению протечек, даёт возможность свободно использовать одновременно несколькими точками потребления воды.

Поэтому установка такого устройства не лишняя затрата денежных средств, а обеспечение комфорта в здании.

Устройство распределительного коллектора отопления

Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.

Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла

При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств

Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.

Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.

Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.

Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.

После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.

Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.

Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.

По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.

Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.

В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

  • коллектор для котельной;
  • гидрострелка;
  • локальные гребенки.

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

  • не допускать резких колебаний температур, снижающих ресурс системы;
  • сохранять объем воды в теплообменнике котла на постоянном уровне;
  • поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

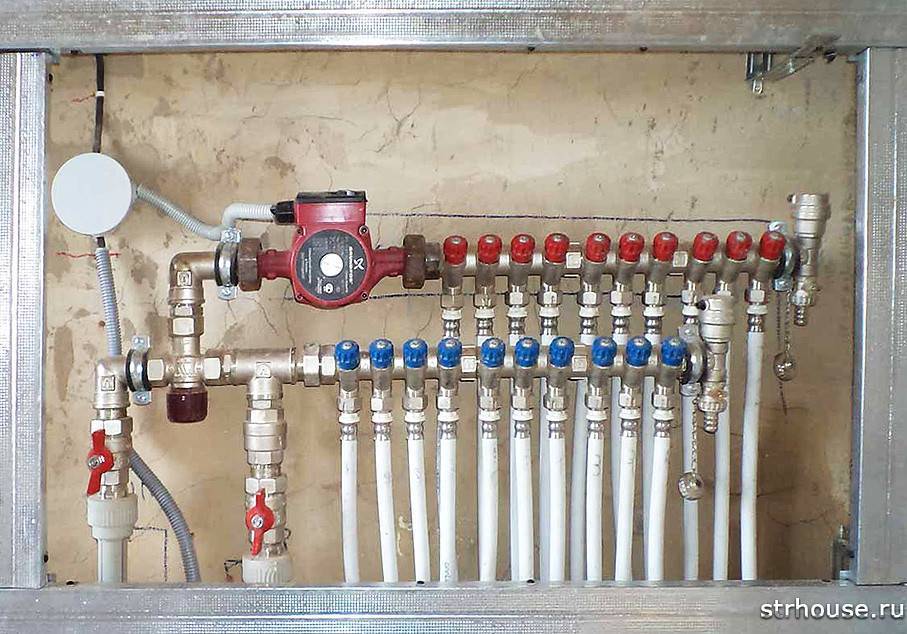

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Определение конструкции блока

Конструирование коллектора подразумевает поиск оптимального расположения отводов и расстояния между ними. В первую очередь необходимо учитывать следующие требования:

  1. Газовый или электрический котел правильнее всего подключать к самой верхней или самой нижней точке коллектора. Теплогенератор, работающий на твердом топливе, следует подключать к патрубку в торцевой части распределителя.
  2. Трубопровод, ведущий к циркуляционному насосу, также подсоединяется со стороны торца.
  3. С этой же стороны следует подключать и бойлер косвенного нагрева.
  4. Линии подачи теплоносителя подсоединяют сверху или снизу.
  5. Отводы следует располагать на расстоянии в 100 – 200 мм друг от друга (между осями). Такое же расстояние следует выдержать между подающей и обратной гребенками.

Также на этапе конструирования нужно помнить о том, что к арматуре и приборам должен быть обеспечен удобный доступ.

Готовый коллектор

После принятия основных решений коллектор следует прорисовать с соблюдением масштаба. Чертеж поможет выявить недочеты и определить, какие заготовки и в каком количестве понадобятся.

Чтобы исключить вероятность ошибки, эскиз нужно снабдить размерами, пометить тип и диаметр резьбы на патрубках, при необходимости указать материал всех составляющих.

Весьма полезно пометить на изображении, какой контур или устройство присоединяется к каждому отводу — это поможет избежать путаницы при монтаже.
