Как правильно выбрать газовую горелку для банной печи?

Газовая каменка для сауны: какую выбрать?

Есть несколько критериев выбора, каждый из которых стоит рассмотреть отдельно.

Мощность

Мощная газовая печь для очень больших саун

Это параметр выделения теплоты за час сжигания газа. Мощность бывает разная:

  • номинальная;
  • минимальная;
  • максимальная.

Последние две определяют границы устойчивой работы горелки при сохранении ее безопасности. Номинальная мощность определяет максимальное значение выделения тепла при длительной работе. При этом учитываются избыток воздуха, который должен быть минимальным и неполнота сгорания топлива, которая должна оставаться в предусмотренных пределах.

Мощность горелки указывается в ее паспорте. Наша же задача — рассчитать, сколько энергии понадобится для обогрева конкретной парной. Само собой, для этого есть простой расчет с коэффициентами:

  • вычисляем объем помещения;
  • измеряем площадь поверхностей, лишенных теплоизоляции — окна, плитка и т.п. Умножаем площадь их поверхности на 1,2 и полученную цифру добавляем к рассчитанному выше объему помещения;
  • в срубе без теплоизоляции повышающий коэффициент на весь объем составляет 1,5;
  • если дверь в парилку стеклянная, добавим к расчетной цифре еще полтора кубометра.

Суммируем полученное. Итоговая цифра — это количество киловатт, потребных на обогрев нашего помещения. Остается только сравнить с цифрами номинальной мощности приглянувшейся горелки.

Кстати, в дальнейших расчетах вы можете исходить из того, что газовая каменка для сауны с мощностью в 10 кВт сожжет 1 кубометр природного газа в час или 0,85 кг сжиженного.

Тип горелки

Выше мы уже рассказали о том, какие бывают горелки. Пришло время выбрать подходящую.

Начнем с того, что более дешевые атмосферные можно ставить только в помещения с объемом больше 12 кубометров. Это связано с необходимостью обеспечивать достаточный приток воздуха к горелке. Да и людям должно что-то оставаться для дыхания).

Внимание! Чем меньше объем парной, тем правильнее брать наддувную горелку. К тому же она больше подходит различным типам уже имеющихся печей (если переводить дровяную на газ)

А если вы намерены время от времени пользоваться дровами, а не только газом, то атмосферная для ваc — не вариант.

ВАЖНО! Так как у нас в сетях часто пониженное давление, то следует принимать в расчет, что западные горелки могут просто не работать при таком давлении, чего не скажешь об отечественных, производители которых в курсе за ситуацию с давлением в сетях. Кстати, стоит упомянуть еще и о том, что помимо чисто газовых есть еще горелки так называемого «комбинированного типа», что предполагает возможность работы как на газе, так и на дизельном топливе

Если у кого с газом бывают перебои, то это их вариант

Кстати, стоит упомянуть еще и о том, что помимо чисто газовых есть еще горелки так называемого «комбинированного типа», что предполагает возможность работы как на газе, так и на дизельном топливе. Если у кого с газом бывают перебои, то это их вариант.

А теперь самое главное: выбирая газовую горелку, надо смотреть, предназначена ли она конкретно для банных печей или нет. И лучше, если все-таки предназначена. Отличие их в том, что они более длинные, чем обычные. Это делается для того, чтобы ставить их в удлиненную (выносную) топку. А использование других в случае с газовой банной печкой не рекомендуется.

ВАЖНО! Газовая печь в бане должна топиться исключительно из предбанника!

Автоматика

Автоматика в газовой печи призвана не только упростить управление ею, но и обеспечить безопасность людей, находящихся в помещении (не говоря уже о сохранности самого помещения). Поэтому пренебрегать ею не стоит.

Какую автоматику к каким горелкам можно приобрести?

Атмосферные горелки — самые простые, но и они могут быть снабжены датчиками концентрации кислорода, которые могут самостоятельно отключать подачу газа при сильном ее падении. Это защитит людей от продуктов неполного сгорания газа.

Полезное видео

А вот в этом видеоролике показано не только то, как разжигать атмосферную горелку, но и то, как срабатывает устройство, перекрывающее газ при угасании пламени.

В наддувных горелках автоматики больше: она отвечает за отключение газа в случаях понижения его давления в сети, отключения электричества или угасания пламени.

Также все газовые печи снабжаются термостатами, которые поддерживают заданную температуру. Эти приборы тоже относятся к рассматриваемой нами автоматике.

Форсунка и ручка — варианты изготовления

Если взглянуть со стороны, ручка и форсунка, по сути, весь агрегат. Остальное трубки и вентили, подводящие газ.

Для форсунки можно приобрести латунный жиклер от газовых приборов. Они без проблем продаются, стоят копейки.

Если нужна особая конструкция, поступить можно следующими образом.

Подходящую заготовку зажимаем тисками.

Аккуратно сверлим отверстие сверлом подходящего диаметра, не доходя до конца около миллиметра. Стачиваем оставшийся металл, до появления точки, оставленной самым кончиком сверла.

После этого, тонким сверлом или закаленным шилом изнутри пробиваем отверстие нужного диаметра.

В качестве рукоятки можно использовать любой подходящий предмет. Подойдет ручка от старого паяльника, обрезок толстостенного шланга, просверленный кусок дерева.

Для фиксации деталей и шлангов используем зажимные хомуты, клей термопистолета.

Регулировку и настройку пламени горелки производят следующими способами:

  1. вентилем регулировки газа — текущая;
  2. перемещением форсунки (жиклера) по оси инжекционной камеры, изменением его отверстия.
  3. изменением размера и формы приточного окна, через которое поступает атмосферный воздух.

Последние два способа применяются при настройке. При эксплуатации их менять не требуется. Однако если вы не уверены в точности расчетов конструкции стоит позаботится о возможности их регулировки.

Правила установки

Эффективность, надежность и долговечность работы газовой печи напрямую зависит от того, насколько ответственно выполнен ее монтаж. Естественно, правильнее всего такие работы доверять специалистам. Чаще всего услуги по квалифицированной установке предлагают фирмы, занимающиеся продажей соответствующего оборудования.

Но в любом случае, нужно подойти внимательно и проконтролировать следующие этапы установки:

  1. Стены в паровой комнате бани, где будет установлена газовая печь, должны быть выполнены из негорючих материалов, либо такой должна быть их отделка. Расстояние между стеной и печью должно быть не менее 5 см, такая воздушная прослойка создаст максимально безопасный режим работы агрегата.
  2. Газовая печь устанавливается на огнеупорное основание, которое обязательно должно выступать за ее габариты (более 10 см по всему периметру).
  3. Размер проема для горелки с накладкой: ширина 51,5-66,5 см, высота 61,5-68 см. Размер проема без накладки: ширина 35-45 см и высота 47-55 см.
  4. Для подключения к дымоходу используются трубы из нержавеющей стали. Монтируются они по ходу сгорания топлива («по дыму») и вставляются друг в друга на половину собственного диаметра. Высота дымовой трубы от уровня горелки не менее 5 метров.
  5. Устанавливать газовую печь необходимо так, чтобы ее фронтальная часть выходила в предбанник. Проем желательно делать 55-65 см высоты и 40-46 см ширины.
  6. В печи со стороны парилки не должно быть отверстий, которые герметично не отделены от камеры сгорания.
  7. Предбанник следует оборудовать вытяжной вентиляцией и окном с форточкой для проветривания. Все двери бани в целях техники безопасности должны открываться наружу.
  8. Место подсоединения газовой печи к дымоходу должно быть абсолютно герметичным. Для этого применяют жаростойкий силиконовый герметик.

В заключение следует отметить, что не стоит сомневаться в выборе газовой печи для бани. Такие фабричные агрегаты функциональны, надежны, просты в эксплуатации. В тоже время они относятся к экологически чистому оборудованию, их покупка и применение выгодно в экономических целях. Срок действия таких изделий при строгом соблюдении всех правил техники безопасности более 25 лет.

Виды газовых горелок для печей в бане

В бане можно ставить газовые горелки двух типов: атмосферные и наддувные. Атмосферные — стоят дешевле, работают автономно без электричества. Представляют собой одну или несколько полых трубок в которые под давлением подается газ. Воздух, необходимый для продуктивного сгорания газа, забирается прямо из помещения, в котором установлена печь. Он смешивается с газом, затем газовоздушная смесь поджигается при помощи электро- или пьезо- зажигалок.

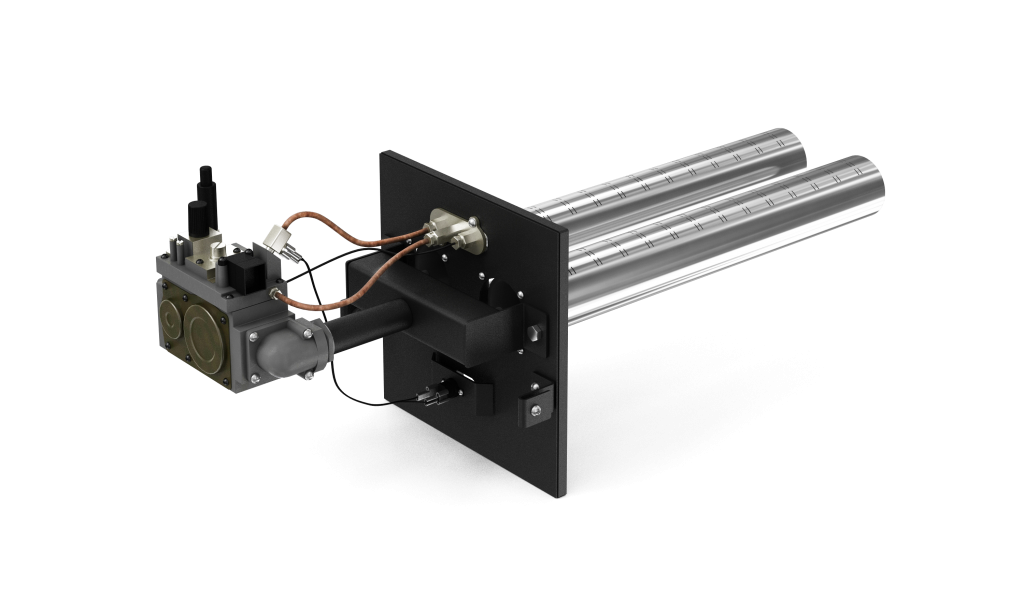

Строение атмосферной газовой горелки

Именно в механизме работы и кроется основной ее недостаток атмосферных моделей — необходима хорошая тяга, а также эффективная система вентиляции, обеспечивающая приток воздуха. Зависимость этого типа оборудования от состояния атмосферы в помещении, откуда топится баня, доставляет много хлопот. При каждом более-менее активном движении воздуха, изменяются пропорции газовоздушной смеси, что ведет к изменению количества тепла, которое выделяется. И вообще, такие горелки сжигают газ далеко не полностью, и значительная его часть улетает в трубу. Минимум автоматики, конечно отслеживает наличие воздуха и пламени, обеспечивает минимальную безопасность, но следить за работой оборудования надо.

Что еще важно, что атмосферную горелку не получится просто поставить в дровяную банную печь, если это не было предусмотрено при конструировании. Если это сделать в печах с внутренней каменкой, то пламя упрется в емкость для камней

А сгорать газ должен в воздухе, без контакта с металлом. Если ставить атмосферную горелку в печь без каменки, газ горит нормально, но греется только верхняя часть топливного отсека — пламя направлено вверх и нижняя часть остается почти без нагрева, что уменьшает скорость разогрева парилки.


Одна из газовых печей для бани — «Таймыр Inox БСЭ ЗК антрацит» фирмы «Термофор»

Еще один момент: специалисты советуют ставить в банные печи только специально для них разработанные газовые горелки. Они длиннее обычных, так как рассчитаны на выносную топку (при использовании газа топить надо только из смежного с парилкой помещения). Одна беда: они в разы дороже обычных, используемых для отопительных котлов. Цена — практически такая же, как на наддувные горелки, а экономичность почти в два раза ниже. Потому чаще или ставят устройства для отопительных печей, или — с принудительной подачей воздуха.

Второй тип газовых горелок для банных печей — вентиляторные или наддувные, дутьевые (это все разные названия одной конструкции). В них газ смешивается с воздухом при помощи вентилятора. Скорость его вращения регулируется при установке. В последствии параметры атмосферы в бане мало влияют на интенсивность сгорания газа. Конструктивно она выглядит как блок с прилагающимися датчиками и контроллером.


Схема работы горелки с вентилятором

Этот тип оборудования в среднем в два раза экономичнее, чем установки атмосферного типа. Их недостаток — энергозависимость (работают только при наличии электропитания) и высокая цена — раза в 2-3 выше, чем у атмосферных. С ценой ничего поделать нельзя, а вот снизить зависимость от наличия электропитания можно, если создать резервный источник (аккумулятор или дизель-генератор).

Плюс дутьевых газовых горелок в том, что их можно ставить в дровяные печи. Только надо подбирать модель так, чтобы пламя не упиралось в заднюю стенку топки (использовать коротко-пламенные моедли). Дровяные банные печи, рассчитаны на температуру горения дров — это порядка 800°C. При горении газа температура в верхней части факела может достигать 1600°C

Потому так важно не допускать касания пламени частей печи (в случае с атмосферной установкой ситуация такая же).  Но даже в этом случае металл, скорее всего, перегорит быстрее — температуры выше

Положительный момент горелок с вентиляторами- возможность настройки на любую мощность и перевод на сжиженный газ (и обратно).


Наддувная газовая горелка от Термофора

Виды и классификация

По назначению устройства разделяют на профессиональные и бытовые.

К первым относятся:

  • Горелки для работы связанных с обработкой металла: для пайки, кузнечных, сварочных.
  • Устройства для общестроительных, дорожных работ, устройстве кровли, работах по обжигу дерева, очистке от старой краски.
  • Технологическое оборудование различного назначения. К примеру, сушильные камеры, инструменты пищевой промышленности.

Из бытовых это газовая плита, форсунки домашних печей, отопительных котлов, газовые конвекторы.

К бытовым можно отнести устройства домашней мастерской. Именно тут чаще всего встречаются горелки своими руками не только изготовленные, но изначально спроектированные под выполнение специфических задач.

Устроены они по двум основным схемам:

  • инжекторные или инжекционные;
  • с полным предварительным смешиванием рабочей смеси, или эжекционные.

В первом типе воздух (или кислород) захватывается подаваемой струей газа. У вторых получение газовоздушной смеси происходит в предварительной камере.

Конструкция газовой печи

Устройство газовой печи схоже с моделью, отапливаемой твёрдым топливом, за исключением некоторых особенностей.

Печь состоит из:

  • Корпуса;
  • Термостата;
  • Предохранителя (для перекрытия подачи газа при потухании);
  • Герметичной газовой камеры;
  • Дымохода.

В некоторых случаях используется баллон. Он помещается в особенную ёмкость с соблюдением всех правил техники безопасности. Пяти кубовый газовый баллон способен обогревать помещение площадью до 200м2 на протяжении одного отопительного сезона.

Регулировка подачи воздуха в газовое оборудование осуществляется при помощи дверки, расположенной снизу, которая при этом не мешает прочищать горелку.

Виды газовых горелок

Основных типов всего два:

  1. Атмосферные горелки. Атмосферные ГГ отличаются доступной стоимостью, простотой в изготовлении и эксплуатации. Такие устройства обеспечивают смешивание и сгорание газа в топливнике за счет перепадов атмосферного давления. Они функционируют без электричества, но сильно зависят от движения воздуха в том помещении, где находится печь. При любом ощутимом перемещении воздуха объем тепла, выделяемого топкой, меняется в ту или иную сторону.

    При использовании атмосферной горелки необходимо оборудовать в помещении дополнительный источник воздуха и постоянно контролировать состояние дымохода. Следует также учитывать, что топливо в такой печи будет сжигаться не полностью, часть газа неизбежно будет уходить в трубу.

    При монтаже атмосферной горелки вам придется серьезно усовершенствовать и топливную камеру, и саму горелку. Это связано с тем, что в камере стандартного размера пламя будет касаться дна каменки или металлических элементов печи. Чтобы исправить такое положение дел, необходимо разместить источник огня как можно ниже и строго в центре топливника.

Наддувные горелки. Наддувные ГГ считаются более практичными и удобными в эксплуатации, поскольку они обеспечивают принудительное поступление воздуха в топливную камеру. Такие устройства оснащаются специальным вентилятором, скорость вращения которого определяет быстроту сгорания топлива в камере.

Наддувная газовая горелка для печки в баню работает от электричества – и это, пожалуй, ее единственный существенный недостаток. При отключении электричества она не сможет запустить процесс обогрева парной, поэтому для подобных ситуаций неплохо иметь альтернативный вариант

При выборе таких устройств важно учитывать глубину топливной камеры, чтобы огонь не задевал ее задней стенки

Горелка АГГ-40П для печи Сибирь 30 ЛК, Сибирский утес 20 с выносным топливным каналом.

Какую лучше выбрать?

Любой покупатель, думающий над переоборудованием своей дровяной печи под газовое топливо, должен тщательно сопоставить множество параметров и факторов, которые в конечном итоге повлияют на выбор конкретного решения. Атмосферные горелки более дешевые – их можно купить за небольшую сумму от 100 долларов США, они не зависят от электричества, но при этом вам, скорее всего, необходимы будут некоторые доработки топливной камеры. Дутьевые (наддувные) горелки более совершенны, удобны в использовании, но дорогие – их средняя цена – около 250-300 долларов. Эксплуатация таких горелок потребует от хозяина бани миниму внимания и личного участия.

Однако в любом случае – если вы только планируете постройку собственной бани и думаете о приобретении печки-каменки – лучше покупать уже готовую газовую печь с вмонтированной горелкой. Конструкция такой печки и конфигурация ее топливной камеры будет адаптирована под выбранный вами тип горелки, она будет оборудована всей необходимой автоматикой и системами безопасности. И поверьте – после того, как вы попробуете газовую печь, вы не пожалеете о своем выборе.

Описание этапов работы

Перед началом сборки деталей горелки лучше для удобства иметь под рукой нарисованную схему.

Технология самостоятельного изготовления предусматривает следующую последовательность:

  • основа устройства сопло изготавливается с помощью болгарки;
  • дозатор топлива собирается из вентиля и накрученного на него стального колпачка;
  • к соплу приваривается колпачок, затем устанавливается пьезоэлемент.

Устанавливая собранную и испытанную специалистами горелку, нужно соблюдать ограничение по расстоянию. Оно должно быть не более 5 метров от газовой форсунки до конца трубы дымохода.

Устройство газовой печи

Сказанное выше уже, как бы, намекало на то, что газовая печь мало чем отличается от дровяной. И действительно: при желании можно переделать имеющуюся дровяную печку, поставив в него газовую горелку.

К сведению! Имеются ограничения, например, лучше ставить микрофакельную горелку, чтобы металл не выгорал, надо следить за тем, чтобы пламя не касалось стенок и верха.

Внутренняя каменка тоже может стать источником проблем — проточная или закрытая, она не рассчитана на температуру факела в 1600 градусов.

Имейте в виду! Даже в случае, когда газ целиком сгорает в воздухе, проблемы остаются. Ведь все тепло уходит вверх, а нижняя часть не греется. Поэтому парилка нагревается неравномерно, а значит, и дольше.

Кстати, размеры топливного отсека в изначально газовой печи будут все-таки меньше, чем в дровяной, но это и понятно — дрова объемны, поэтому на них выделялось дополнительное пространство в топке. А газу столько места не надо. Ему нужен только воздух.

ВАЖНО! А вот это действительно существенный момент: для полного сгорания газу нужен приток свежего, насыщенного кислородом воздуха. Потому что любое горение — это окисление, взаимодействие с кислородом

Если же его будет мало, сгорание будет неполным, а продукты неполного опасны для человека!

Чтобы лучше понять этот вопрос, давайте рассмотрим устройство главной детали газовой печи для сауны:

На сегодняшний день горелки бывают двух видов:

  • атмосферные;
  • с наддувом.

Атмосферные

Дешевая разновидность газовой горелки, потому что устроена достаточно просто. Она представляет собой трубку или трубки, через которые под давлением поступает тот или иной природный газ. Перед тем как сгореть, он должен смешаться с воздухом, а воздух в этом типе горелок подводится единственно с помощью тяги. И если нет грамотно проведенной вентиляции, то лучше не экспериментировать с такими горелками.

Ну, а если вы уверены в том, что вентиляция у вас хорошая, тяга будет работать исправно, то атмосферная горелка будет хороша — она бесшумная, от электричества не зависит.

Правда, она зависит от движения воздуха в самом помещении — это вносит изменения в пропорции смешивающихся газа и воздуха. Результат — неравномерный нагрев. Да и КПД страдает — много тепла уходит в трубу в буквальном смысле. К тому же и сгорание газа часто бывает неполным.

Наддувные

Второй тип существенно отличается от первого по конструкции. Смысл же отличий в том, что чтобы сделать тягу равномерной. Для этого нужен вентилятор, а значит — и электричество.

Как и в атмосферной, в наддувной горелке газ должен сначала смешаться с воздухом. Вентилятор регулируется так, чтобы соотношение было оптимальным. Когда это достигнуто, исчезает зависимость от движения воздуха в парилке, а с ней и неравномерность при образовании смеси и ее сгорании.

Сразу стоит упомянуть достоинства и недостатки дутьевых или вентиляторых (да, это тоже варианты, которые конструктивно представляют собой одно и то же). Понятно, что зависимость от электричества к достоинствам отнести трудно.

ВАЖНО! Если у кого-то проблемы с электричеством, то вентилятор газовой печи лучше обезопасить аварийным источником питания.

Второй, менее важный недостаток — это шум. Третий — стоимость, в 2-3 раза превышающая стоимость атмосферной горелки. Что касается последнего, то тут стоит прикинуть, как быстро окупится выбор, ведь у горелки с наддувом есть и большое преимущество: она в два раза (!) экономичнее атмосферной.

Кроме того, наддувные горелки нормально устанавливаются в дровяные печи. Но тут решать хозяину, потому что перевод дровяной печи на газ может существенно сократить сроки ее эксплуатации за счет выгорания металла.

Из преимуществ стоит упомянуть еще одно: возможность настройки мощности.

Работают наддувные горелки и от магистрального газа, и от сжиженного. При этом переход с одного вида на другой осуществляется довольно просто.

Видео

Для лучшего представления о предмете посмотрите видеоролик, в котором наглядно демонстрируется работа наддувной горелки, установленной в металлическую банную печь.

Как видите, не все так просто с газовой печкой, как рассказывают продавцы. Поэтому стоит сравнить достоинства всех существующих видов печей.

Что необходимо чтобы сделать?

Сначала инструменты. Хотя по большей части сборку делают из уже готовых элементов, необходимы:

  1. Ножовка по металлу.
  2. Дрель с набором сверл.
  3. Пассатижи, отвертка, напильники личной, бархатный либо соответствующие надфили.
  4. Набор плашек и метчиков с держателями.
  5. Слесарные тиски.

Из основных материалов понадобятся:

  1. Резиновый или силиконовый шланг для подключения устройства к баллону с газом.
  2. Два газовых вентиля: главный, открывающий подачу газа и регулировочный, служащий для изменения количества газа подаваемого в зону горения.
  3. Трубка с тонким отверстием на выходе— жиклер (форсунка).
  1. Трубки для тела изделия, камеры инжектора с соплом.
  2. Рукоятка.

Точный список определится при подробной проработке чертежей самодельной газовой горелки, исходя из заготовок, имеющихся в распоряжении.

Как горючее используют:

  • пропан или пропан-бутановую смесь;
  • метан или природный газ;
  • ацетилен;
  • водород.

У каждого газа свои особенности. Для бытовых, а также самодельных систем наиболее удобен ацетилен, пропан, а также его смесь с бутаном.

Водородный баллон достать довольно сложно, у метана давление выше, чем у бытового газа, ему необходим редуктор.

Безопасность работы

Главный травмирующий фактор при использовании и наладке горелки — температура.

Опасен и газ, даже бытовой, о чем свидетельствуют несчастные случаи, связанные со взрывами, либо отравлением.

Мощность пропановой горелки зависит от диаметра инжектора и форсунки. Нужно помнить: горит не сам газ, а смесь его с воздухом (кислородом).

Чем больший объем вступает в реакцию, тем сильнее факел. При этом возрастает опасность получить в инжекторной камере опасную пропорцию пропана с воздухом, а как следствие небольшой взрыв — хлопок.

Поэтому самодельная горелка не нужна слишком большой. Как правило, диаметр инжектора не превышает 3-5 см, а отверстие жиклера 0,5 мм.

Варианты изготовления самостоятельно

Нередко самодельный нагревательный агрегат на газу изготавливают на основе старого пустого баллона, который предварительно наполняют водой для удаления остатков горючего. Чтобы собрать металлический генератор тепла своими руками, используют готовые чертежи.

Материалы и инструменты:

  • пустой газовый баллон. Можно купить новый баллон или подыскать б/у вариант в пункте приема металлолома;
  • б/у диски от грузового, легкового авто, они выбираются в зависимости от предполагаемой мощности газотопливного нагревательного оборудования;
  • металлические трубы. Для подводки газа и воздуха используется модель с сечением 2 см, для сооружения дымохода подойдет труба диаметром 4 см;
  • атмосферная горелка;
  • болгарка;
  • дрель с соответствующими насадками;
  • сварочный аппарат.

Последовательность работ:

  1. При помощи болгарки вырезают отверстие в верхней части баллона под габариты колесного диска.
  2. Диск вставляют в отверстие, приваривают при помощи сварочного агрегата.
  3. Конструкцию для подачи воздуха изготавливают из трубы d2 см путем высверливания на поверхности 9-11 отверстий диаметром 5 мм.
  4. В нижней части баллона высверливают отверстие d50 мм, вставляют трубу так, чтобы с одной стороны она выступала на 15-20 см. Швы заделывают при помощи сварки.
  5. Аналогичным образом приваривается газовая труба, свободный конец оснащается переходником для подключения.
  6. В верхней части конструкции оборудуется дымоход.

В конце изготавливают дверку топки из стальной пластины, с боку самодельной конструкции вырезают под нее отверстие и устанавливают на петли.

Нарисованная от руки схема самодельной газовой горелки для банной печи

Как получить разрешение на установку оборудования

Перед началом строительства бани с газовым обогревом необходимо уточнить у соответствующих служб возможность подключения объекта к газовой сети. Производится оно на основании заявления. Газовые службы, исходя из мощности планируемого для установки в бани оборудования, делают расчёт максимального потребления газа м.куб./час.

На основании этого расчёта и требований безопасности ими разрабатываются технические условия подключения газа к объекту и оформляется его паспорт. После получения разрешения на подключение газа работы проводятся специализированными организациями. При этом, помещение бани, к которой подводится газ, должно соответствовать требованиям СНиП 2.04.08-87.

Виды теплообменников

Теплообменники

Теплообменник – устройство, служащее для нагревания воды. Чем эффективнее оно работает (чем больше КПД), тем лучше обогревает отопительная печь, тем выше может быть температура в помещениях. Коэффициент теплоотдачи зависит от материала изготовления и общей площади.

Пример медного теплообменника

Лучше всего делать теплообменники из меди, но этот вариант имеет три существенных недостатка:

  • высокая стоимость меди. Для теплообменника нужно большое количество толстостенных медных труб, по существующим сегодня ценам стоимость такого материала может равняться стоимости всего котла;
  • сложность изготовления. Сваривать медь можно только в среде инертных газов, сделать это в бытовых условиях невозможно. Еще один способ изготовления медного теплообменника – паяние. К сожалению, такие соединения не отличаются удовлетворительными показателями прочности, особенно в условиях высоких температур;

    Сварка (пайка) меди

  • медь под воздействием открытого пламени быстро окисляется, становится непрочной и прогорает.

Теплообменник из медных труб

Для теплообменников в твердотопливных котлах оптимально использовать материалы из углеродистой листовой стали обыкновенного качества толщиной не менее одного миллиметра.

Толстостенные трубы

Важный фактор эффективности работы котла – площадь теплообменника. Здесь есть два варианта решения проблемы.

Трубчатый теплообменник

Цены на теплообменники

теплообменник

Первый. Увеличить внутреннюю площадь топки и за счет этого размеры теплообменника. Вариант хороший, но трудновыполнимый. Большая топка не всегда уместна в банной печи, увеличение ее габаритов вызывает значительные сложности во время изготовления, перерасход материалов и т. д.

Второй. Увеличить площадь теплообменника. Теплообменники могут иметь вид емкостей с плоскими стенками или быть трубчатыми. Второй вариант значительно увеличивает эффективную площадь теплообмена, вода нагревается быстрее, КПД заметно повышается.

Теплообменник – фото

Выбор банной печи – рассматриваем технические характеристики

С размерами печи мы разобрались, теперь перейдем к ее техническим характеристикам.

Варианты топки

Есть два вида топки – стандартная и удлиненная. Последний вид печи в последнее время стал более популярным, потому что это удобно и практично. Удлиненная топка монтируется в смежном с парной помещении, обычно в предбанник. Она позволяет отапливать все комнаты сразу, и потом, подкидывать дрова в топку из предбанника намного проще, чем каждый раз заходить в парную.

Принцип работы

Здесь выделяют два вида – традиционные печи и топки длительного горения.

  • Классические топки представляют собой традиционную печь, которая нуждается в постоянном обслуживании – подкидывании дров, регулирование подачи воздуха. Помещение парной прогревается быстро, но также и остывает.
  • Печи длительного горения произведены, из стали или чугуна, имеют два отсека топки и два режима работы. Чтобы быстро нагреть помещение, нужно открыть поддувало и шибер, для поддержания достигнутой температуры на одном уровне – ограничить подачу воздуха. Механизм работы во втором режиме достаточно прост – в топку закладывают большое количество дров, при отсутствии кислорода они не горят, а тлеют. Одной закладки топлива хватает, чтобы поддержать комфортную температуру в течение нескольких часов.

Бак для нагрева воды

Емкости встраиваются в саму печь или выносятся в предбанник. Первый вариант рассчитан для обслуживания только двух-трех человек, второй – для большего количества посетителей. Встроенная емкость устанавливается на дымоходную трубу или выносится в другое помещение. В последнем случае между баком для воды и печью с помощью труб делают теплообменник, благодаря которому осуществляется нагрев. Преимуществом выносных емкостей является возможность использования горячей воды из нее как для обычного крана, так и для душа, что очень удобно.

Тип нагрева воздуха – воздушный или водяной

Печи со встроенными баками для воды могут прогревать воздух за счет постоянного круговорота холодных и горячих воздушных потоков, т.е. конвекции. Благодаря этой системе создается сухой, легкий пар. В помещениях бани, оборудованных теплообменниками и выносными емкостями, воздух прогревается за счет труб, по которым постоянно циркулирует горячая вода.

Тип каменки

От вида каменки во многом зависит, какой пар будет в вашей парной. В основе выбора лежат ваши индивидуальные предпочтения и приоритеты.

  • Каменка закрытого типа – способна нагревать камни в изолированном пространстве до температуры от 350 до 500 градусов. Именно в таких условиях возможно образование «легкого пара», которым славятся истинные русские бани.

  • Каменка открытого типа – представляет собой металлический ящик, не имеющий крышки. В него кладутся камни, которые нагреваются от печи до максимальной температуры 250 градусов. Полученный пар бывает, как правило, «влажным».

Фото с сайта Stroy-Banya

Если хотите создать в вашей парилке атмосферу настоящей русской бани, отличительным признаком которой является легкий пар, останавливайте свой выбор на дровяной печи с закрытой каменкой.

Материал, из которого произведена печь

Какую печь лучше поставить в баню – кирпичную, чугунную или металлическую? Большинство отдает предпочтение последнему варианту. Это оборудование выполнено из нержавеющей, хромированной и пожаробезопасной стали. Чугунные печи себя тоже хорошо зарекомендовали, однако в продаже их увидеть достаточно сложно.

Кирпичные – самые характерные для русской бани. Но их установка требует соблюдения особых условий. Во-первых, нужно найти хорошего банного печника, что очень сложно, так как эта профессия стала очень редкой. Для кирпичной печи необходимо отстроить специальный фундамент, она требует большого помещения, потребляют много дров. Учитывая все эти особенности и сложности в установке и эксплуатации кирпичной печи для бани, выбор останавливают в основном на металлических.

Популярные газовые горелки для бани

Чаще всего ставят в банные печи горелки атмосферного типа УГОП. Они есть в разных модификациях — от 8 кВт до 30 кВт. Есть модели, снабженные датчиками наличия тяги, отсечным клапаном газа, контроля наличия пламени. Все эти опции повышают безопасность использования газового оборудования, но одновременно и поднимают цену, а также делают сложнее (и дороже) ремонт. Еще есть функция регулировки температуры но встречается она нечасто. Наиболее популярны газовые горелки УГОП-16 и 12 — они подходят для большинства парилок. Их технические характеристики приведены в таблице ниже.

Технические характеристики УГОП 12, 16, 30

Обратите внимание, что производителей данного оборудования не один десяток, и некоторые параметры могут отличаться. Обязательно читайте описание и технические характеристики конкретной модели оборудования

В описании должно быть указано, что устройство можно применять в банных печах. До покупки обязательно узнайте физические параметры горелки (как минимум — длину трубок) и определитесь, подойдет ли данная модификация.

Горелка УГОП-П 16 с микрофакельными горелками

В последнее время появились модификация этого типа оборудования с отверстиями в виде длинных прорезей-щелей, а не кругов (сверлельные, потому что отверстия сверлят). Из-за наличия щелей называется такая горелка щелевой. Такая, казалось бы, незначительная деталь сильно влияет на картину горения. Разницу можете увидеть в видео.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
