Гидрострелка для отопления: конструкция и алгоритм работы гидравлического распределителя

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Принцип работы

Существует три возможных варианта работы:

  1. Расход теплоносителя за единицу времени через котел (Q1) равен его расходу через систему отопления (Q2). Производительность при этом: Q1=Q2. Температура воды на выходе из котла и на входе в контур одинаковая. В гидрострелке отсутствует вертикальное направление потока, но на практике такое бывает крайне редко. Конструкция при этом имеет достаточный уровень суммарной мощности.
  2. Производительность котла намного выше, чем требуемая для системы отопления: Q1>Q2. В этом случае внутри гидрострелки образуется вертикальный поток воды сверху вниз, его часть переходит в линию обратки. Температура жидкости на входе в котел увеличивается, и автоматическая система начинает понижать подачу топлива, что переводит систему в экономный режим функционирования. Подобная схема характерна для летнего периода, когда не требуется отопление, а котел работает исключительно в режиме горячего водоснабжения (ГВС).
  3. Производительности котла недостаточно для системы отопления: Q1<Q2. В этой схеме в гидрострелке возникает вертикальный поток направленный снизу вверх, при котором часть потока с обратки направляется в поток подачи. Температура воды на входе в контур снижается, а ее объем возрастает. Подобный вариант рационально использовать для систем с большим количеством потребителей, например, для радиаторного отопления, теплого пола, ГВС и других.

Как правильно подключить гидроразделитель

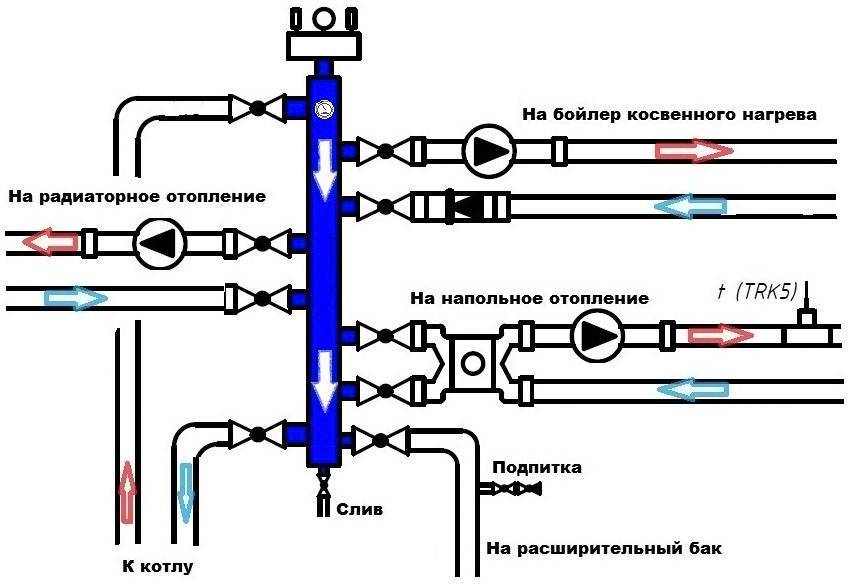

Простейшая схема подключения гидрострелки в системе отопления следующая:

  • Котел имеет два отвода на подачу и обратку теплоносителя.

На подающий трубопровод, устанавливается циркуляционный насос. Сразу после насоса, устанавливается разделитель, образующий малый контур отопления. Насос обеспечивает бесперебойное движение жидкости в гидравлическом разделителе.

Участок трубопровода между стрелкой и котлом на обратке, делят установкой обратного клапана в системе отопления, что предотвращает рециркуляцию.

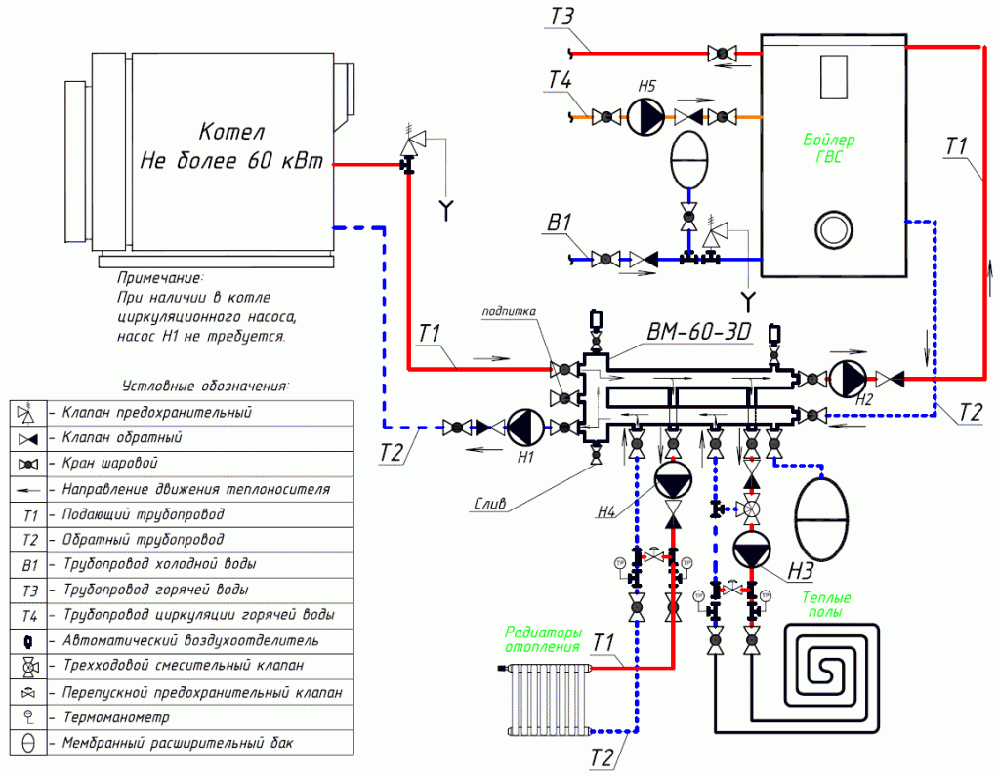

Обвязка котла с гидрострелкой, для сложных систем отопления, предусматривает необходимость подключения коллекторов.

Движение воды в гидрострелке, происходит принудительным способом. Давление нагнетает установленный циркуляционный насос. В открытой системе отопления, разделитель не будет работать.

В чём плюсы и минусы использования гидроразделителя

Несмотря на встречающееся мнение, гидроразделитель, это неотъемлемое условие для длительной и бесперебойной работы системы отопления с несколькими контурами. Одна из главных особенностей и функций устройства, нивелирование давления между контурами.

Работа гидравлического разделителя в системе с естественной циркуляцией, теоретически возможна, но теряет свой смысл. Основное применение приходится на разводку закрытого типа с принудительным движением теплоносителя.

Преимущества гидрострелки в отопительной системе

Установка гидроразделителя решает несколько проблем системы отопления:

  • Нивелирование давления в контурах отопления. В системах с несколькими подающими трубопроводами, тяжело достичь одинаковых параметров скорости циркуляции теплоносителя. Циркуляционные насосы имеют разную производительность и скорость движения. При одновременном включении всех контуров отопления, некоторые из них могут полностью прекратить работать из-за недостаточного давления.После попадания вовнутрь гидравлического разделителя, происходит потеря давления, нивелирование параметров, что приводит к равномерному распределению тепловых потоков. Регулировка гидрострелки осуществляется автоматически, по мере включения и выключения циркуляционного оборудования датчиками.

Снижение разницы температур – гидроразделитель выполняет функцию первичного контура обогрева. По нему циркулирует теплоноситель до тех пор, пока не достигнет необходимой температуры нагрева.

Дополнительные функции – ёмкость выполняет задачи отстойника, фильтра грубой очистки и воздухоотводчика.

Недостатки гидравлической стрелки

  1. Первый и самый главный недостаток гидроразделителя в том, что большинство из его функций, выполняют другие узлы, уже установленные в систему. После подключения группы безопасности, задачей стрелки остается только нивелирование давления и температуры на подающем и обратном трубопроводе.

Второй недостаток – увеличение сопротивления при циркуляции теплоносителя, после установки гидравлического разделителя. Последствие монтажа модуля – снижение равномерности прогрева трубопровода, необходимость в постоянном использовании циркуляционного насоса. Без нагнетания давления в системе отопления, котел перестает работать. Соответственно, система обогрева становится энергозависимой и требует подключения источника бесперебойного питания.

Высокая стоимость устройства – самые простые модули, обойдутся, начиная от 11 тыс. руб. Для двухэтажного здания площадью около 200 м², потребуется приобрести стрелку за 60-80 тыс. руб. Гидравлический разделитель для промышленного применения, обойдется уже в 125-250 тыс. руб.

При этом, существующая типичная схема изготовления разделителя показывает, что, в сущности – это простое устройство, не имеющее сложного функционала с минимальным значением в системе отопления. Не удивительно, что достаточно многие отечественные потребители, отказываются от покупки фирменных устройство в пользу изготовления кустарных аналогов.

В пользу покупки гидроразделителя, есть несколько доводов: это требование гарантийного обслуживания некоторых моделей котлов, многоконтурная система отопления сложного типа, не будет работать без разделителя.

3 Изготовление своими руками

Перед покупкой или изготовлением гидрострелки для отопления своими руками следует детально изучить её строение и конструктивные особенности. Сама схема не представляет собой ничего сложного.

Пустая внутри труба (квадратной или круглой формы) снабжена по бокам несколькими патрубками для подключения к отопительной системе.

Следует отметить, что, как правило, патрубки для подачи воды расположены сверху конструкции, а для отвода — снизу. Такой способ действителен, если гидрострелка расположена в вертикальном положении. Но когда позволяет схема, её можно устанавливать и горизонтально.

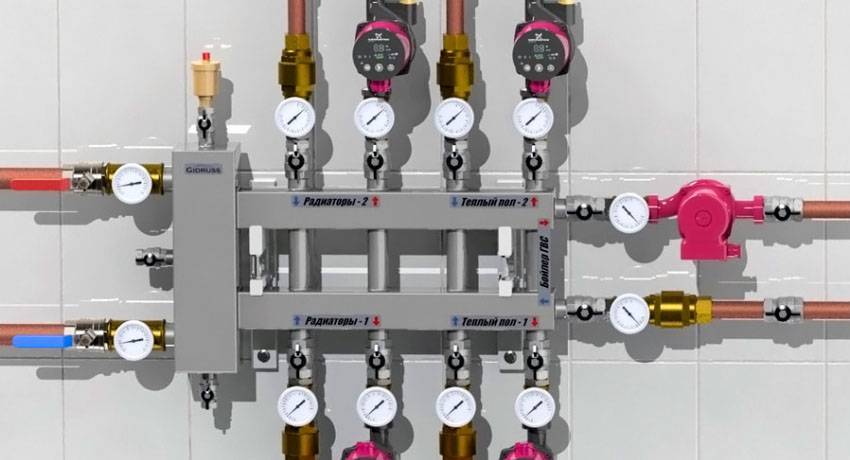

Для отопления частных домов зачастую применяется гидравлический разделитель. Вместе с ним необходимо устанавливать коллектор. Обычно они продаются вместе (комплектом). Для изготовления разделителя и коллектора используются такие материалы, как:

  • сталь с небольшим количеством углерода;
  • полипропилен;
  • нержавейка.

Встречаются и более сложные модели гидрострелок. Они оборудованы не только отводчиком воздуха и сливной заслонкой, но и местом под установку различных датчиков, сеточками и пластинами. Последние исполняют функцию разделителя потока теплоносителя и его фильтрации. Стоимость таких конструкций довольно высока, как и потребность в постоянной профилактике и обслуживании.

Сегодня популярными являются металлические трубы, из которых делают гидрострелки домашние мастера. Но так как полипропилен набирает обороты, то, скорее всего, статистика поменяется именно в его сторону. Связано это с высокой стоимостью полипропиленовых гидрострелок заводского производства, а сделать их самостоятельно из этого материала в несколько раз дешевле. Для этих целей понадобятся:

  • полипропиленовая труба соответствующего диаметра;
  • несколько тройников для патрубков;
  • две заглушки.

Так как диаметр трубы для изготовления гидрострелки довольно большой, то необходимо для пайки приобрести специальную насадку, а также выдержать определённое время при скреплении.

Ничего особенного в конструкции нет. Тройники прикрепляются к основному элементу отрезками труб, которые закрываются заглушками. Однако такое устройство не будет иметь эстетичного вида. Кроме того, использовать его можно не во всех системах. Связано это с тем, что котлы, работающие на твёрдом топливе, на своём пике могут достигать 95 градусов рабочей температуры.

Разумеется, что гидроразделитель, своими руками сделанный из полипропилена, выдержит её, но бывают и нештатные ситуации. К примеру, если выключат электричество, тогда по инерции твердотопливный котёл может резко начать набирать температуру. Иногда она достигает 130—140 °C. Это может плохо сказаться на дальнейшей работе системы или она вовсе выйдет из строя. В связи с этим все элементы такого типа рекомендуется делать из металла. Хотя, как уже можно понять, гидрострелку из полипропилена своими руками сделать проще, чем из металла. Таким образом, можно выделить ключевые преимущества полипропиленовых устройств:

  • полипропилен можно легко покрасить термостойкой краской с наружной стороны;
  • пластиковые модели значительно дешевле металлических аналогов;
  • КПД немного увеличится, так как сопротивление теплоносителя будет меньше на гладкой поверхности;
  • кроме того, что пластик не ржавеет, он ещё и предотвращает появление коррозии на соседних элементах;
  • стабилизация давления в системе;
  • останавливает гидроудары и предотвращает выход из строя всей системы;
  • экономит топливо, повышает производительность котла;
  • работа может происходить с котлами до 35 кВт максимальной мощности;
  • в автоматическом режиме перенаправляет потоки теплоносителя в нужном направлении.

Все вышеуказанные достоинства не являются исчерпанными. Каждая модель может иметь свои особенности. Кроме этого, отдельные плюсы некоторые модели могут и не иметь. Всё зависит от качества, производителя и многих других факторов. Также можно указать и недостатки гидрострелок:

  • полипропиленовые изделия невозможно установить в твердотопливных котлах, так как они быстро выйдут из строя из-за сильного давления и перепада температур;
  • для установки нужно подготовить специальные инструменты и материалы, такие как сварочный аппарат для полипропилена, муфты, краны и отводы;
  • диаметр основы гидрострелки должен быть равен сумме диаметров трёх контуров от 60 до 90 мм и 120 мм, а они довольно-таки дорогие.

https://youtube.com/watch?v=qG7TkatjnkE

Схемы самостоятельного изготовления гидрострелки

При сборке гидрострелки своими руками, главное – верно произвести расчеты и обладать навыками работы со сварным аппаратом.

Прежде всего, необходимо найти оптимальные размеры гидроразделителя:

  • внутренний диаметр: разделить сумму всех мощностей нагревательных котлов в кВт на температурную разницу подачи и обратки, извлечь из полученного параметра квадратный корень, а затем умножить последнее значение на 49;
  • высота: умножить внутренний диаметр на шесть.
  • промежутки между патрубками: умножить внутренний диаметр на два.

Основываясь на полученных параметрах нужно составить чертеж или использовать одну из представленных ресурсом «Сантехник Портал» схем будущего гидрораспределителя. После этого нужно подготовить стальную трубку круглого или квадратного сечения, которая соответствует вычисленным показателям, и вварить в нее требуемое число патрубков с резьбовыми соединениями.

Вопреки простоте прибора, характеристики гидрострелки все равно должны соответствовать конкретным условиям. Также при самостоятельной сборке нужно понимать, от чего отталкиваться.

Классическая сборка типичной гидравлической стрелки основывается на «правиле трех диаметров». То есть диаметр патрубков — втрое меньше диаметра главного цилиндра разделителя. Патрубки находятся диаметрально противоположно, а их расположение по высоте тоже привязано к основному диаметру.

Классическая схема гидравлического разделителя:

Применяется также некоторое изменение положения патрубков – своеобразной «лесенкой». Данная модификация ориентирована главным образом на более результативное выведение газа и нерастворимых взвесей. При циркуляции по трубе подачи незначительное изменение направленности потока жидкости зигзагообразно вниз содействует наиболее лучшему устранению пузырьков газа.

На обратном потоке, наоборот, ступенька вверх, и это упрощает выведение твердого осадка. Кроме этого, данное размещение содействует оптимальному смешению потоков. Соотношения пропорций выбраны таким образом, чтобы создать условия скорости вертикального потока в диапазоне от 0,1 до 0,2 метров в секунду.

Превышать данный предел – запрещено. Чем меньше быстрота вертикального потока, тем эффективнее будет отделение воздуха и шлама. Чем медленнее движение, тем качественнее совершается смешение потоков с разной температурой. В результате по высоте устройства формируется температурный градиент.

Схема гидрострелки со ступенчатым расположением патрубков:

Если система обогрева содержит контуры с различными температурными режимами, то стоит использовать гидрораспределитель, выполняющий функции коллектора, причем на разных парах патрубков будет свое температурное давление. Это существенно сократит нагрузку на термостатические приспособления, сделает более управляемой всю систему, эффективной и экономной.

Чем ближе пара патрубков к середине, тем меньше напор температуры в трубке подачи, и тем меньше разница температур в подаче и обратке. К примеру, для батарей наилучший режим — 75 градусов в подаче с разницей Δt = 20 ºС, а для системы теплого пола хватает 40÷45 с Δt = 5 ºС.

Схема гидравлического разделителя с тремя выходами на контуры отопления:

Горизонтальное размещение. В подобных вариациях, разумеется, уже не идет речи об удалении осадка и воздуха. Размещение штуцеров значительно различается — для эффективного перемещения жидкости нередко используются схемы даже во встречным направлением потоков «малого» и отопительного контура.

Такую гидравлическую стрелку делают для того, чтобы, к примеру, более компактно разместить оборудование в котельном помещении, поскольку встречное направление потоков позволяет немного сократить диаметр трубок. Однако при этом конструкция должна соответствовать некоторым требованиям:

  • между патрубками одного контура должно сохраняться промежуток не менее 4d;
  • если входные патрубки обладают диаметром меньше 50 мм, то дистанция между ними не должна быть менее 200 мм.

Варианты схем гидравлического разделителя горизонтального расположения:

Встречаются также совершенно «диковинные» конструкции. К примеру, один умелец смог соорудить гидрострелку из двух секций обычного чугунного радиатора. С гидравлическим разделением данное приспособление справляется без проблем. Однако такой способ требует очень надежной термоизоляции прибора, иначе благодаря ему, возникнут абсолютно непроизводительные потери тепла.

Как это работает?

В работе системы отопления существует не один, а несколько циклов, характеризующих принцип работы. После завершения монтажных работ, как только система начинает работать, теплоноситель еще не обладает необходимой температурой.

В большинстве случаев температура воды варьируется в пределах от 5С° до 15С°.

При подключении котла автоматически начинается работа циркуляционного насоса, разжигается горелка. Жидкость еще недостаточно нагрелась и оборудование вторичных контуров не активно. Вода начинает циркулировать по направлению вниз по гидрострелке, совершая движение по малому (первичному) кругу отопления.

Как только теплоноситель доходит до нужной температуры, подключаются вторичные контуры отопительной системы. Весь цикл может характеризоваться равномерным разбором воды. Принцип работы гидравлического разделителя в таком случае начинает проявляться в качестве отводчика воздуха, а также чистки котла от загрязнений. Но поскольку абсолютное равенство потоков воды в реальности недостижимо, то применение гидрострелки всегда целесообразно в системе отопления дома.

В дальнейшем гидравлическая автоматика начинает контролировать расход во второстепенном контуре. К примеру, в такой ситуации: когда жидкость в ГВС доходит до нужной температуры, насос приостанавливает свою работу. При повышении гидросопротивления на перекрытии потоков термоголовками батарей, вода устремляется вверх по гидрострелке. Если нет разделителя, то возникает диссонанс в системе отопления – оборудование неизбежно выйдет из строя.

Золотниковые распределители

Клапанные распределители обеспечивают лучшую герметичность, они способны работать при большем давлении чем золотниковые.

Распределители с золотником более компактны, они позволяют обеспечить плавное перекрытие рабочих окон, что важно при наличии больших инерционных масс. Рассмотрим подробнее устройство, характеристики и принцип работы золотниковых распределителей, получивших широкое распространение. Рассмотрим подробнее устройство, характеристики и принцип работы золотниковых распределителей, получивших широкое распространение

Рассмотрим подробнее устройство, характеристики и принцип работы золотниковых распределителей, получивших широкое распространение.

Число положений гидравлического распределителя

Количество вариантов вариантов соединения гидролиний распределителем называют числом положении. Наибольшее распространение получили двух- и трехпозиционые распределители.

Нейтральным называют положение, при котором золотник устанавливается в неактивном состоянии под воздействие посоятнно действующих сил (например усилия пружины).

Количество подводимых линий

Распределители могут различаться по количеству подводимых линий, наиболее часто применяются четырех линейные гидрораспределители, к ним подводится 4 линии:

  • p — давление
  • t — слив
  • a — выход а (например, подвод жидкости в поршневую полость гидроцилиндра)
  • b — выход b (например, подвод рабочей жидкости в штоковую полость гидравлического цилиндра)

Методы расчета гидрострелки в системе отопления частного дома

Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».

  • Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):
  • Формула определяет диаметр гидрострелки по мощности теплогенератора. ΔT разница температур подачи/обратки — 10°C:
  • Диаметр патрубка, входящего в гидрострелку или распределительный коллектор:
ОбозначениеРасшифровка символаЕдиница измерения
DДиаметр корпуса гидрострелкимм
dДиаметр патрубкамм
PМаксимальная мощность, которой обладает котел (паспортные данные котла)кВт
GМаксимальный проток (пропускная способность, расход) через гидроразделитель за часм3/час
πПостоянное значение (3,14)
ωМаксимальная вертикальная скорость теплоносителя через разделитель (0,2)м/сек
ΔTРазница температур подачи — обратки (паспортные данные котла)°C
CТеплоемкость воды (относительная единица)Вт/(кг°C)
VСкорость теплоносителя через вторичные контурым/с
QМаксимальный расход в контуре потребителям3/ч

Обратите внимание! Формулы, по которым производят расчет гидрострелки для отопления, получены эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла

Определение параметров гидрострелки практическим методом:

Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.

Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.

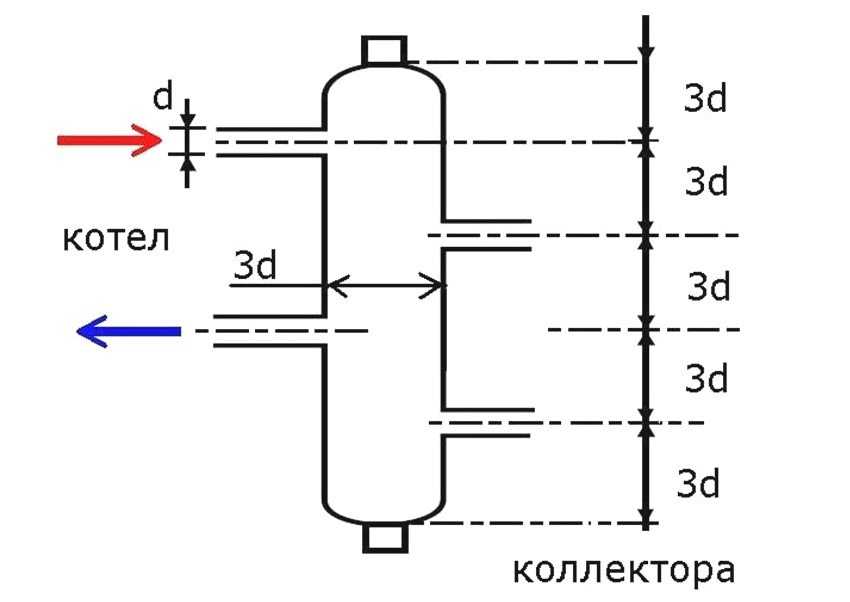

Определение параметров гидрострелки по «правилу 3d».

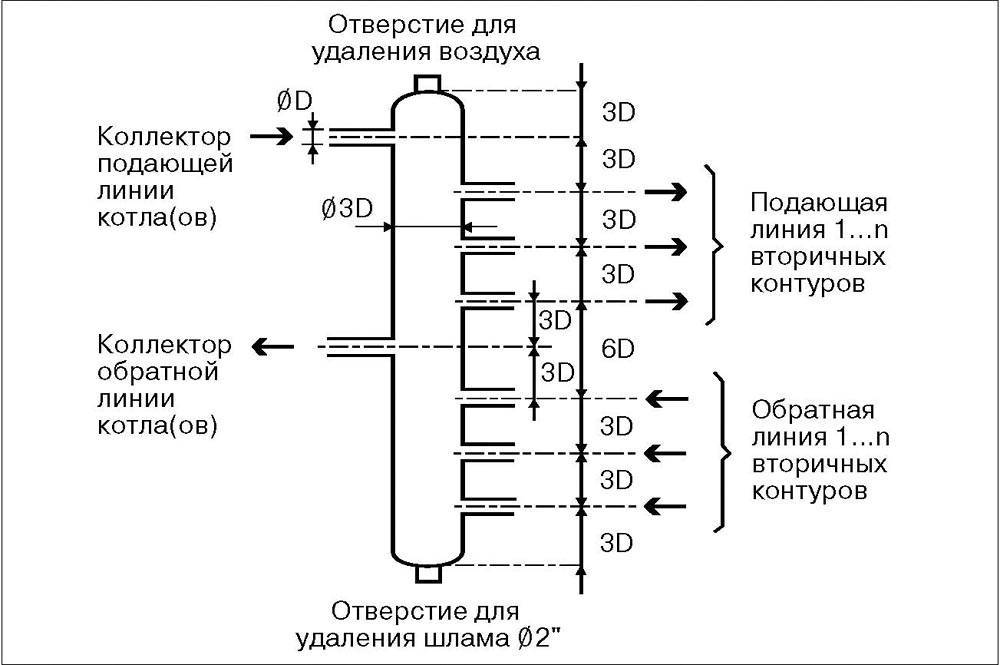

Распределение врезок по высоте колонны разделителя:

Если в системе не предусмотрен распределительный коллектор, то количество врезок в разделитель увеличивают. Трубопровод, соединяющий первый (котловой) контур с гидрострелкой, распределяют по высоте. Способ позволяет регулировать температурный градиент в динамике. Выполнение условия необходимо для качественного отбора теплоносителя вторичными контурами.


Схема врезки контуров системы отопления в обвязку котла.

2 Основные функции

Отопительная система каждого дома состоит из нескольких частей, выполняющих разные функции. Ими могут быть, например, бойлер, подающий горячую воду в санузел с кухней, батареи и тёплые полы. Для каждого из этих потребителей тепла требуется поддержание своей оптимальной температуры. Кроме того, они могут отличаться протяжностью и толщиной труб. Из-за всего этого части отопительной системы имеют разное гидравлическое сопротивление, что может привести к возникновению дисбаланса. Для предотвращения этого их объединяют с помощью гидрострелки.

Такое разделение отопительной системы имеет ещё несколько преимуществ перед прямым подключением котла к коллектору. Среди них можно отметить следующие функции:

  • Повышение КПД (коэффициента полезного действия) генератора тепла. Благодаря повторному попаданию части горячей воды в котловой контур её можно использовать повторно, за счёт чего экономится топливо и электроэнергия. Кроме того, в независимом основном контуре становится возможным более эффективное использование теплоты сгорания топлива с минимальными потерями давления и энергии.
  • Решение проблемы с выбором насосов. Каждому элементу системы отопления можно будет подобрать свой проводник с разной длиной и мощностью вне зависимости от этих параметров у других теплопотребителей. Анулоид поможет минимизировать их негативное влияние друг на друга.
  • Повышение срока эксплуатации котла за счёт защиты от перегревов и резких перепадов давления.
  • Сохранение постоянного объёма всей котловой воды и её потоков в контурах генератора и потребителей отопления.
  • Возможность подключить к системе теплообеспечения новые приборы и отдельные контуры без дополнительных трудностей.

Дополнительные возможности

Кран внизу для слива позволяет удалять из теплоносителя мусор и накипь

Особенности функционирования схемы отопления с гидрострелкой предоставляют пользователю такие дополнительные возможности:

  • При попадании потока жидкости в каналы разделителя, его скорость несколько уменьшается. Это способствует осаждению на дне вредных примесей, всегда имеющихся в теплоносителе.
  • Для периодического удаления скопившегося осадка в нижней части корпуса имеется отдельный вентильный кран.
  • Снижение скорости тока позволяет выводить из воды имеющиеся в ней воздушные пузырьки. Они удаляются через автоматический клапан.

В последнем случае гидравлическая стрелка используется как сепаратор.

Преимущества использования гидравлического разделителя

Установка такой конструкции дает следующие преимущества:

  • «передавливание» насосов больше не будет проблемой;
  • устраняются перегрузки, а, следовательно, срок эксплуатации котла и оборудования возрастает в разы;
  • котел не пострадает от коррозии вследствие низких температур;
  • уменьшается расход используемого газа, так как тактование сводится к минимуму.

Дополнительно к гидрострелке можно установить расширительный бак, а для того, чтобы избежать теплопотерь, рекомендуется утеплить конструкцию пенополистиролом или любым подобным материалом.

Гидравлический разделитель необходим если используются чугунные радиаторы и газовые котлы. Довольно часто разделитель является обязательным требованием производителя к установке.

Цена гидрострелки невысока и окупается в разы. Она стоит гораздо дешевле чем другое дополнительное оборудование, поэтому доступна каждому. Решение по установке гидравлического разделителя должно приниматься на этапе проектирования вторичных отопительных контуров. При выборе прежде всего стоит ориентироваться на мощность, иногда лучше взять разделитель с запасом. Гидравлическая стрелка способна решить многие проблемы, которые так часто возникают в отопительных системах.

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.


Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

  • разделитель необходим для гарантии выполнения технических характеристик;
  • устройство поддерживает температурный и гидравлический баланс;
  • параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
  • защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
  • позволяет сэкономить топливо и электроэнергию;
  • сохраняется постоянный объем воды;
  • снижает гидравлическое сопротивление.


Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.


Внутреннее устройство современного оборудования

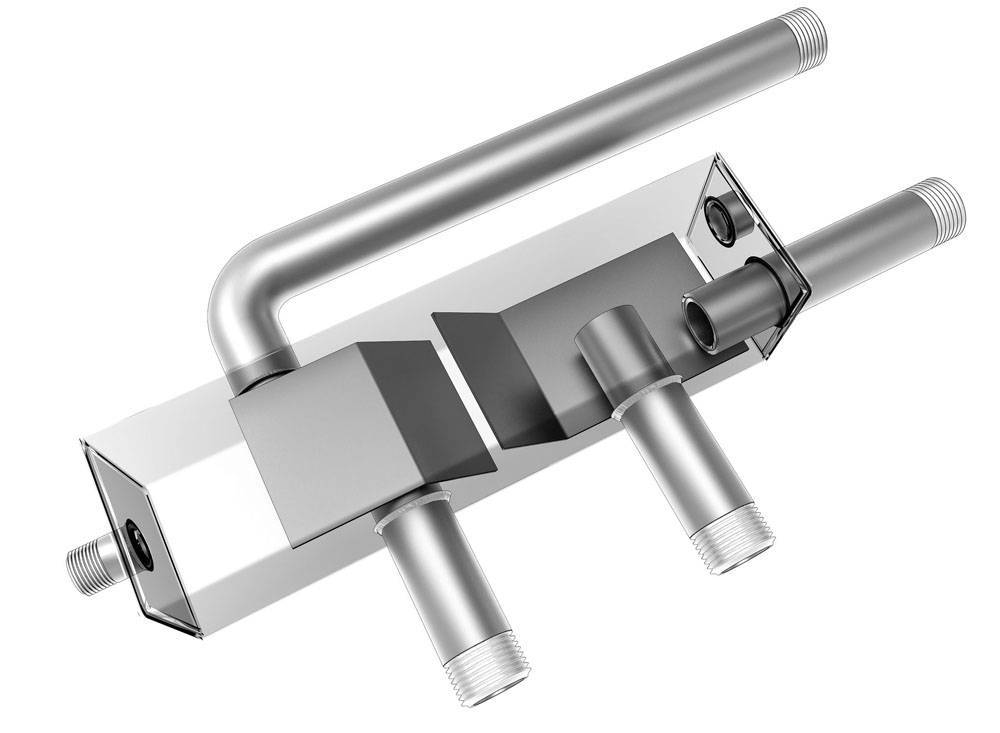

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.


Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

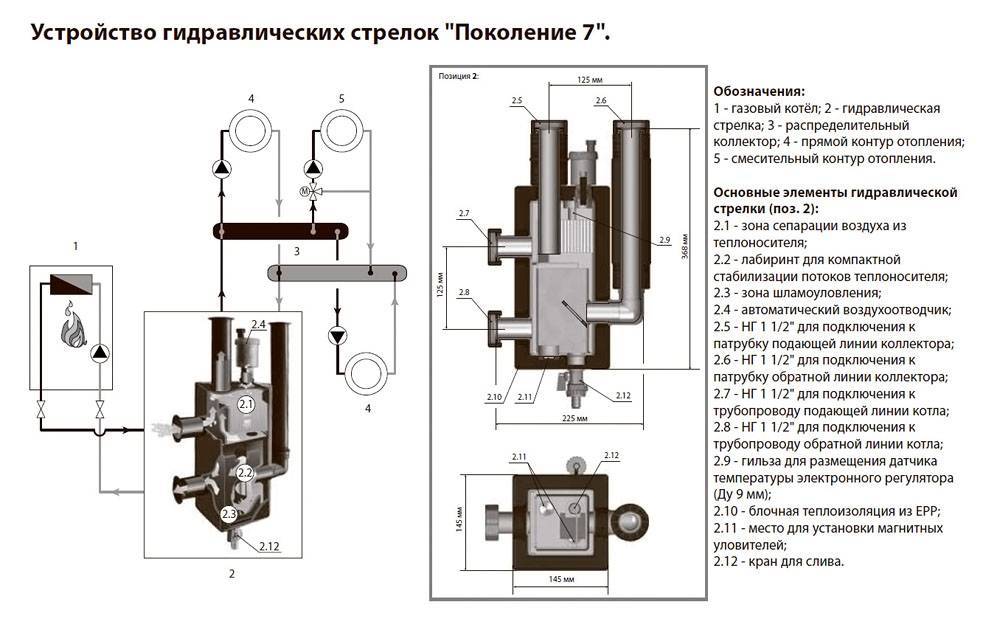

На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;


Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;


Схема системы отопления

 объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.


Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.


Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

ИзображениеМоделиСвойстваСтоимость, руб.
Cidruss TПК -40-20*3Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов.5 680
Север – 60 К2 AISIСоединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт.7 180
IVR Гидравлическая стрелкаМаксимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов.8 700
Meibes ВТ 25 до 50 кВт.Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов.15 200
ValtecМощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны.16 500
Эверест, фланцевый гидравлический разделитель.Предназначен для защиты чугунного оборудования от тепловых ударов.13 900
Гидрострелка WattsМатериал изготовления – высоколегированная сталь11 800


Расчет устройства

Гидравлический разделитель – как работает

Разделитель разделяет систему отопления как минимум на две части. Одна петля относится к котлу отопления, вторая петля объединяет разводку отопления дома. В каждой петле установлен циркуляционный насос.

Как работает разделитель

Имеем две петли (контура) отопления. Петля К1 с насосом N1 и петля К2 с насосом N2. Расход в петле К1 равен W1, а расход в петле К2 равен W2.

  1. Если W1=W2, то в разделителе контура смешиваются, образуя единую систему отопления, без разделения по контурам;
  2. Если W1
  3. Если W1>W2, то теплоноситель двигается сверху вниз.

Насос N1 создает расход в первом петле равный W1. Насос N2 создает расход во второй петле равный W2.

Схема и принцип работы

Гидравлический разделитель в системах обогрева жилья служит для разделения двухконтурного котла и разводки отопления. Помимо этого гидрострелка отопления является защитой котла (особенного это касается чугунных котлов) от теплового удара, который может возникнуть при первичном подключении.

Схема работы гидрострелки

В настоящее время применяют многоконтурные установки, т.е. содержащие несколько отопительных гидравлических контуров (низкотемпературные и высокотемпературные). Помимо этого применяются также смесительные узлы, благодаря которым поддерживается заданная температура в системе отопления.

Балансировка температуры осуществляется путем смешивания его с разными температурными режимами, которое производится автоматически. Учитывая, что расход теплоносителя во всех отопительных элементах непостоянен и может изменяться под действием различных условий, возникает необходимость в применении прибора, который смог бы обеспечить постоянный расход воды. Для того, чтобы экономный расход был постоянен необходимо их разделение, что даст независимо производство и потребление тепла. Такое разделение становится возможным при использовании гидрострелки.

Гидравлический разделитель в отоплении является вертикально установленной перемычкой и имеет большой диаметр. Главная функция гидравлического разделителя — создание зоны пониженного давления. Таким образом, благодаря гидравлическому разделителю обеспечивается балансировка контуров котла и остальных элементов потребителей тепла.

Благодаря большому диаметру происходит быстрое снижение скорости теплоносителя. В результате температура между горячим теплоносителем и холодным в камере будет составлять в пределах 45 градусов.

Обычно гидрострелка выполняется из низкоуглеродистой стали. В состав конструкции гидрострелки входят четыре штуцера, перфорированная перегородка, гильза, измеряющая температуру, вентиль.

Что такое гидрострелка

Гидрострелка или гидроразделитель-это небольшая конструкция, выполнена виде круглого или квадратного отрезка трубы. От него отходят патрубки. Внутри них ничего нет. В современных моделях присутствует две специальные сетки.

Одна из них фиксируется верхней части. Она позволяет избавиться от мелких воздушных пузырьков. Другая деталь из сетки располагается в нижней части. Её присутствие позволяет избавиться от грязи и мелкого мусора в ходе эксплуатации изделия.

  • На этапах планирования системы для отопления гидроразделитель будут устанавливать между областью котла и потребителя.
  • Расположить её можно горизонтально или вертикально. Однако специалисты предпочитают фиксировать ее в вертикальном положении.
  • В данном случае вверху трубы будут крепить автоматический воздухоотводчик, а снизу будут располагать запорный кран.
  • Благодаря ему удаётся избавляться от излишков воды с примесью в грязи.

В вертикальном положении гидроразделитель позволяет не нарушить работоспособность отопительной системы, а также помогает избавиться от лишнего воздуха и грязной воды.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
