Гидроаккумулятор для системы отопления

Для чего нужен гидроаккумулятор для систем водоснабжения

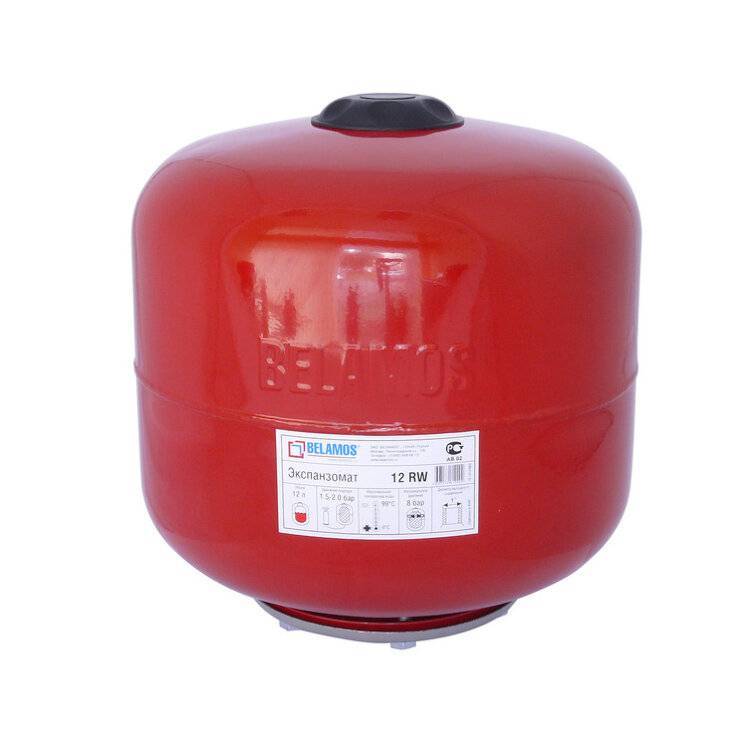

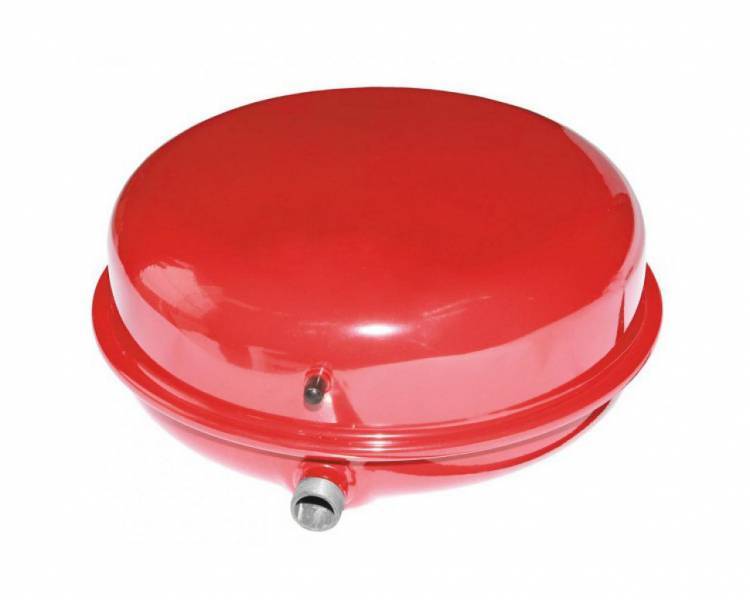

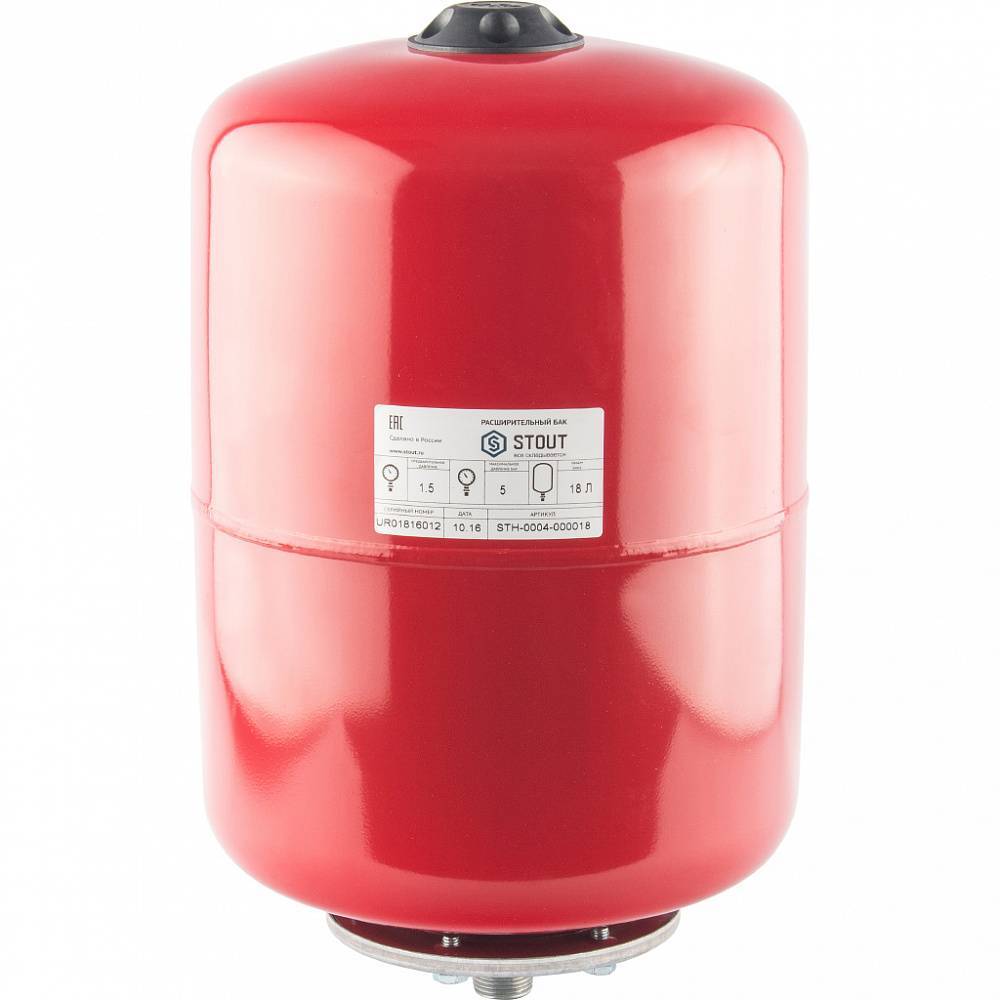

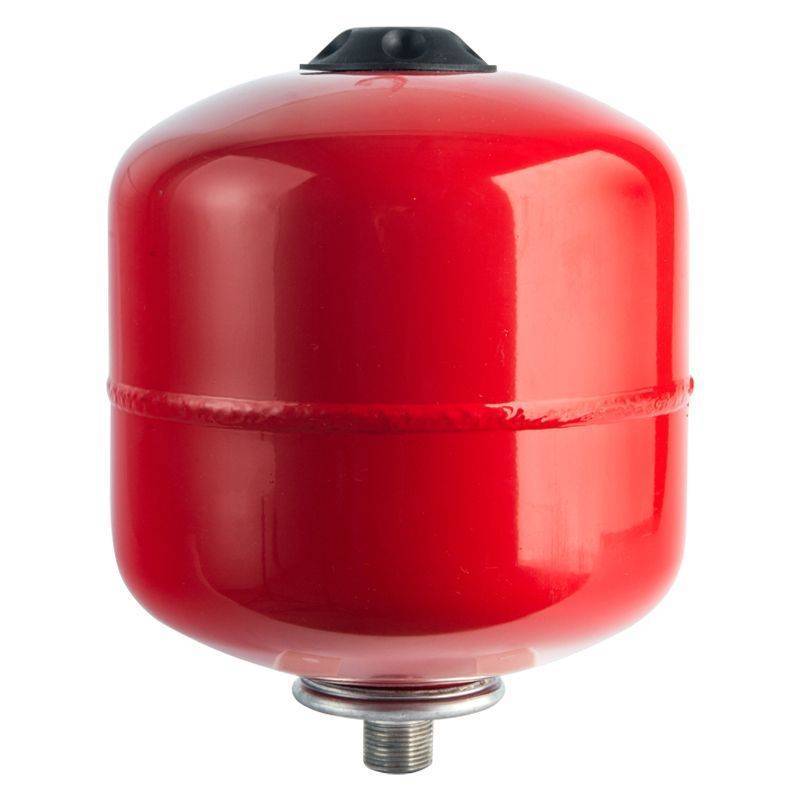

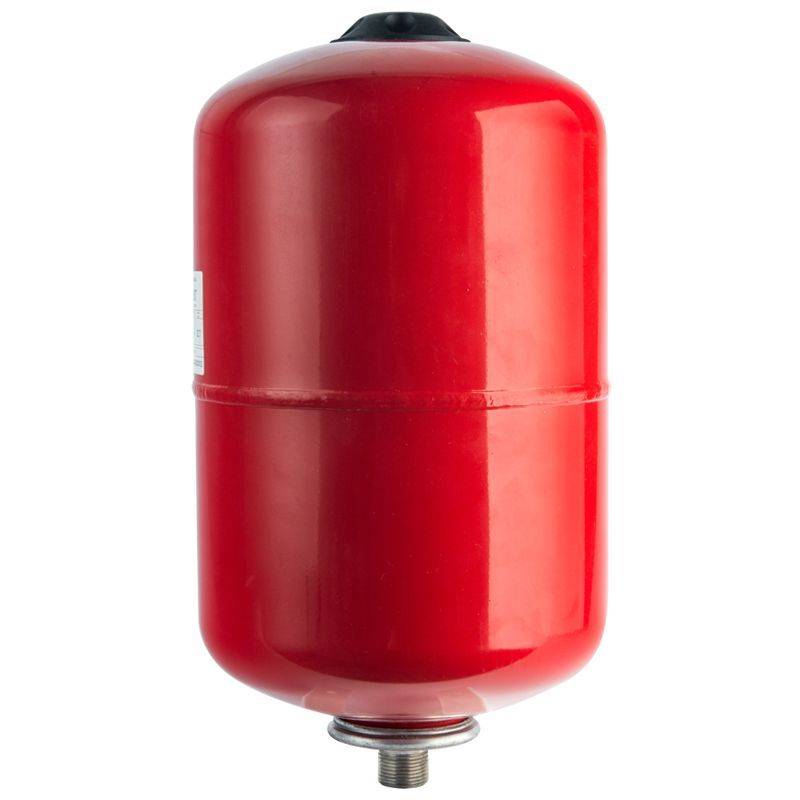

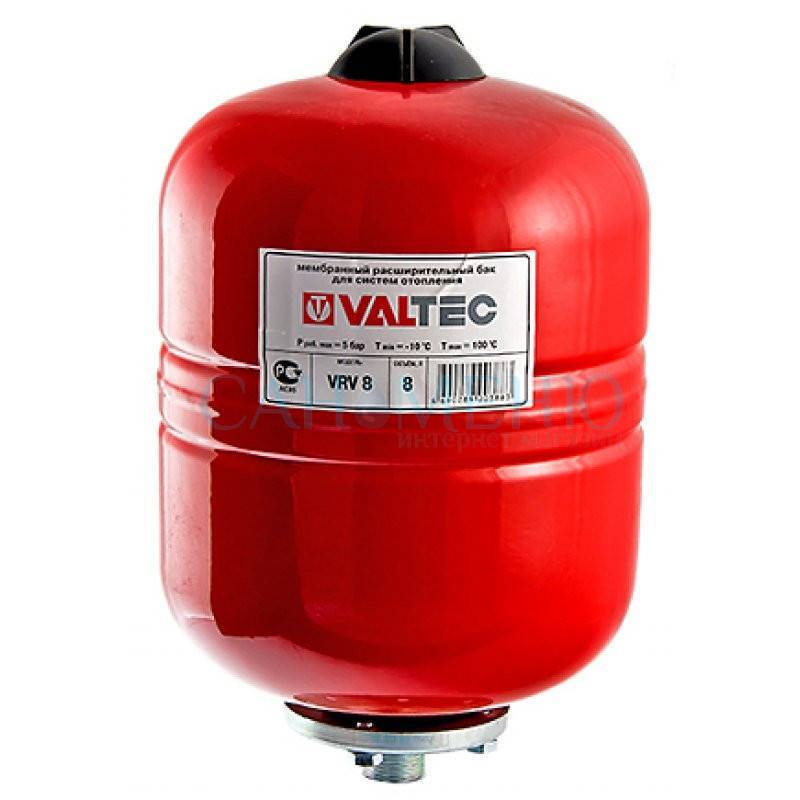

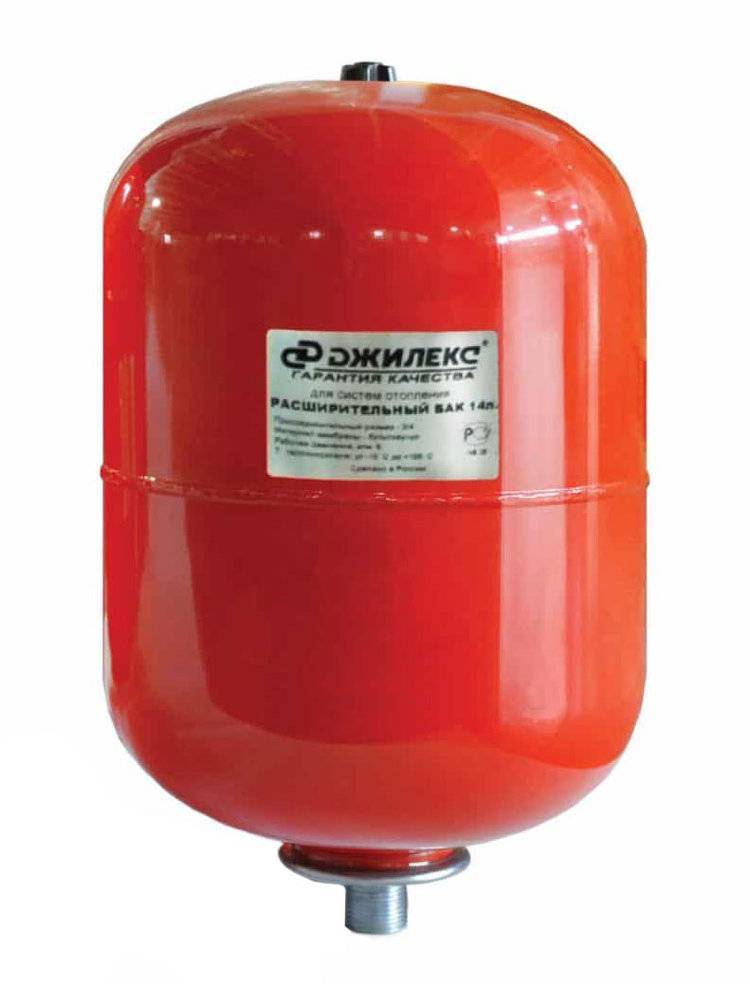

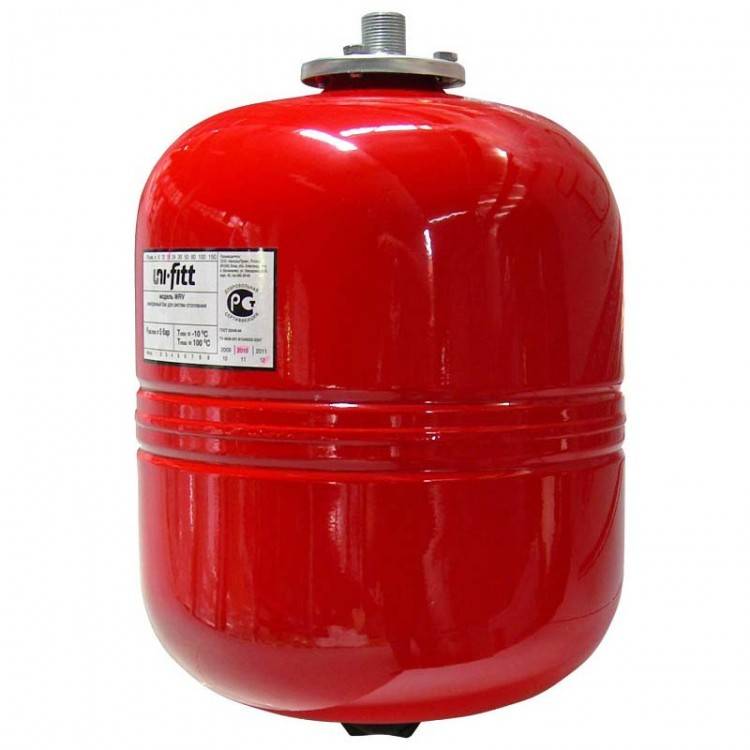

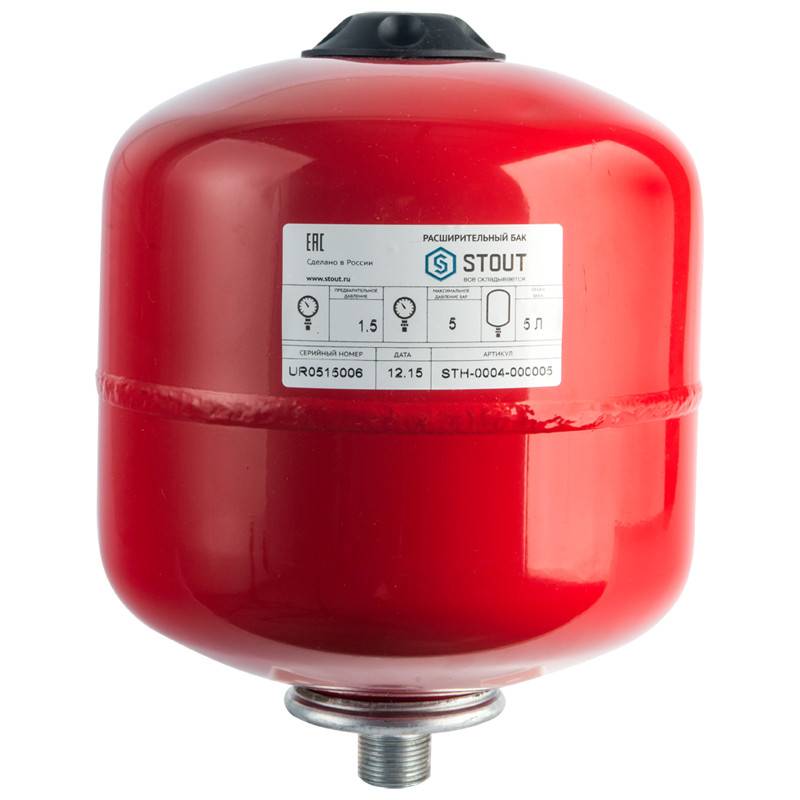

Различные виды форм и цветовой гаммы водяных аккумуляторов и расширительных баков

Этот конструктивный элемент имеет два основных назначения:

• Обеспечение бесперебойной и равномерной работы насосной станции;
• Обеспечение надежности и целостности системы ГВС (горячее водоснабжение).

Роль гидроаккумулятора в работе насосной станции

При отсутствии центрального водопровода владельцы частных домов,  для подачи воды в дом бурят скважину или возводят колодец, оборудованный глубинным насосом. С его помощью вода подаётся в помещение, заполняет водяной аккумулятор, обязательно фильтруется и разветвляется по местам потребления.

Схема простой системы водоснабжения

Рассмотрим более подробно работу этой схемы. При быстром открытии и закрытии водяного крана, например вы сполоснули руки, расходуется малое количество воды и именно в этот момент начинается работа гидроаккумулятора. Насос не включался, напор был создан давлением мембраны водяного аккумулятора, так как в нём содержится определённое количество воды. Многочисленные источники утверждают, что аварийный запас воды и есть главная функция, которую выполняет гидроаккумулятор для систем водоснабжения. Эти сведения неверны. Агрегат ёмкостью 100 литров способен вместить не более 35 литров воды.

Первостепенная цель установки этого агрегата – сберечь дорогостоящий глубинный насос от перегрева и нерациональных запусков. При отсутствии этого устройства насос, в описанном выше случае, запустится и тут же выключится, не набрав максимальной мощности. В этот момент в контуре создается гидроудар, то есть резкий перепад давления. Агрегат при совокупности этих факторов быстро выйдет из строя. Вывод – гидроаккумулятор в системах водоснабжения служит для равномерного распределения давления в контуре и долгосрочной работы насосного оборудования.

Гидроудар в водопроводной трубе

Гидроаккумулятор в системе ГВС

Существуют три основных вида горячего водоснабжения с использованием гидробака:

Монтаж бойлера косвенного нагрева;

Система ГВС с бойлером косвенного нагрева

Установка двухконтурного твердотопливного котла, с функцией подачи горячей воды;

Горячее водоснабжение при эксплуатации двухконтурного котла

Схема с одноконтурным котлом в совокупности с бойлером косвенного нагрева.

Рабочая схема при эксплуатации одноконтурного котла и бойлера

В любом из вариантов водяной аккумулятор исполняет роль расширительного бака, так как вода при нагреве увеличивается в объеме, и этот прибор компенсирует количество воды. Несмотря на тот факт, что и в бойлере, и в твердотопливном котле установлена группа безопасности в виде пропускного клапана, при постоянном срабатывании пропускной клапан быстро выходит из строя, это влечёт за собой повреждения котла или течь в контуре водоснабжения.

Группа безопасности твердотопливного котла
Группа безопасности бойлера

Резиновая мембрана водяного аккумулятора грушевидная

Подключение гидроаккумулятора

Схема обвязки расширительного бака включает в себя прибор учета давления, реле сухого хода для насоса, фильтры очистки и патрубки для ввода и вывода. Основной канал водоснабжения посредством датчика давления настраивается на минимальное и максимальное значение. Расширительный бак должен сразу ориентироваться по значениям на 0,2-0,3 бар меньше, чем минимальный уровень давления реле. Затем выполняется подключение гидроаккумулятора к системе отопления с помощью пятивыходного штуцера. Его вводят в инфраструктуру посредством фланца с выпускным клапаном. Можно использовать в качестве переходного звена и жесткий шланг, который будет подключен по цепи к реле давлению, манометру и насосу. В последнюю очередь к выходному патрубку подключается водопроводная труба. Собранная сеть тестируется на наличие протечек опрессовкой, после чего производится запуск насоса.

Для чего нужен гидроаккумулятор

Существует несколько видов гидроаккумуляторов, которые используются для работы систем отопления или водоснабжения. Так для отопления берётся расширительный бачок, который легко переносит высокую температуру воды. Именно это отличает его от гидроаккумулятора для водоснабжения. При закипании воды, он забирает её в бачок.

Полезная статья: Зачем нужен гидроаккумулятор для систем водоснабжения

Гидроаккумулятор для отопления при прорыве системы или снижении температуры у воды восполняет недостающий её объём в трубах и радиаторах. Также он позволяет прогонять скопившийся воздух в трубах.

Отопительная система представляет собой кольцо с циркулирующей в ней водой. При нагревании в системе вода увеличивается в объёме, а вместимость контура не изменяется. Гидроаккумулятор для отопительной системы забирает лишнюю воду в себя. Это позволяет выравнивать давление и не доводить воду до кипения. Если же это происходит, соединения труб и корпуса теплообменника и других элементов корпуса могут протечь.

Принцип функционирования гидробака как все происходит

При включении насосного оборудования вода начинает поступать в мембрану. Объем груши увеличивается. Это приводит к тому, что воздух в корпусе гидроаккумулятора (вне мембраны) сжимается и формирует некоторое давление. При достижении заданной величины последнего электронасос по команде управляющего реле отключается. Сжатый воздух давит на воду в груше и толкает ее по водопроводу. Потребитель открывает кран. Вода начинает идти по нему, поступая из гидравлического бака под заданным давлением.

Через некоторое время воды в мембране становится меньше. Из-за этого снижается и величина давления. Когда она становится минимальной, снова срабатывает реле, происходит автоматический запуск насоса. Далее все идет по уже описанной выше схеме. Насосное оборудование запускается тем чаще, чем меньший по объему гидробак используется. Оптимальная вместимость гидравлического аккумулятора для бытового использования равняется 100 л. В данном случае реле срабатывает за 60 минут не более 5–15 раз. При таких показателях износ гидрооборудования будет минимальным

Важно понимать, что более частые запуски насоса ведут к преждевременному износу мембраны и других элементов аккумулятора

Вода, поступающая в бытовые гидробаки, чаще всего поднимается из колодцев или специально обустроенных скважин. Такая жидкость характеризуется повышенной насыщенностью кислородом. Он может скапливаться в груше, выделяясь при функционировании домашнего водопровода. Кислород необходимо периодически удалять из системы. Для этих целей во многих моделях гидроаккумуляторов на корпусе (в верхней его части) монтируется особый клапан. В случае потребности он самостоятельно стравливает лишний кислород.

Активная эксплуатация гидробака нередко становится причиной снижения величины давления воздуха. От такого естественного износа не застраховано ни одно оборудование. Специалисты рекомендуют раз в 10–12 месяцев полностью опустошать аккумулятор и проверять показатель давления. Эта простая процедура станет гарантией комфортного использования водопровода в частном жилище.

Монтаж теплоаккумулятора

Сделать подробную схему

Разрабатывая чертеж, нужно принимать во внимание, где находится аккумулятор отопления, изоляционный слой, высоту аккумуляторной емкости, наличие дренажа для водоотведения – факторы уменьшения теплопотери;
Встроить в систему коллектор-распределитель, проследив правильность подсоединения различных систем;
Соединив детали трубопровода, проверить герметичность соединений;
Подключить аккумулирующий бак;
Подключить циркуляционный насос;
После завершения сборочных работ своими руками, провести тест-контроль герметичности и правильности соединений.. Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода

Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика

В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Виды конструкции гидроаккумуляторов

Параметры корпуса и конфигурация расположения коммуникационных патрубков определят условия установки расширительного бака. Принципиальными различиями обладают вертикальные и горизонтальные конструкции. В первом случае бак имеет скромные размеры, что позволяет его располагать в тесном пространстве. Хотя оптимизация габаритов относится скорее даже не к самим камерам, а к внешней оснастке с корпусом и отводными коммуникациями. Например, ниппель располагается в нижней части, что облегчает процесс вытравления лишнего воздуха. Вертикальный гидроаккумулятор для систем отопления чаще используют как дополнение к контурам, подключенным к погружным насосам.

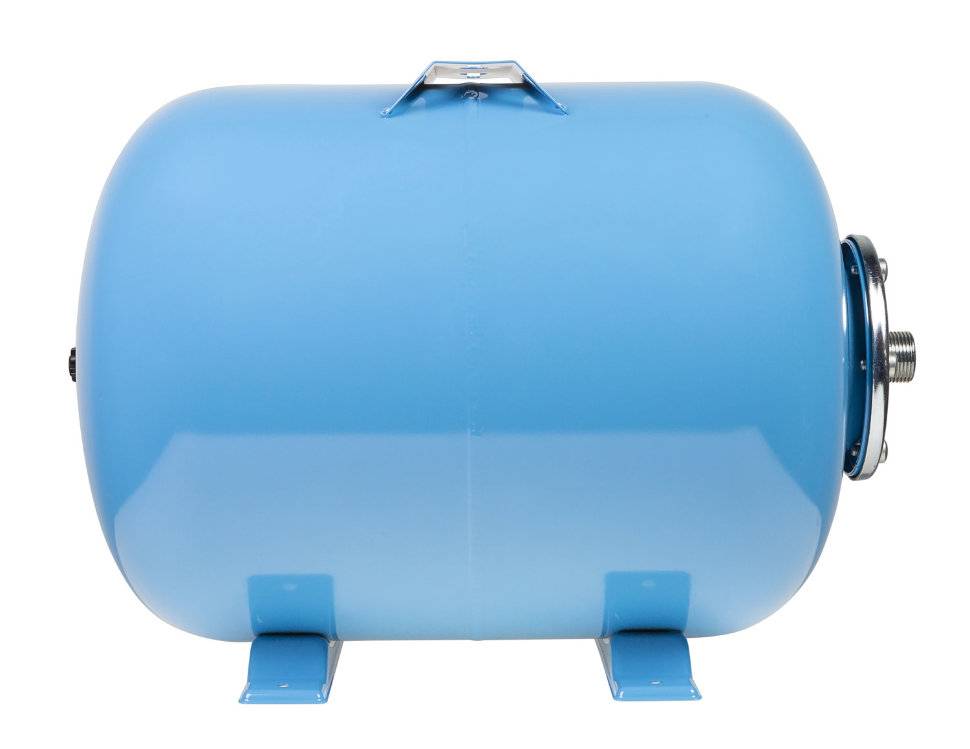

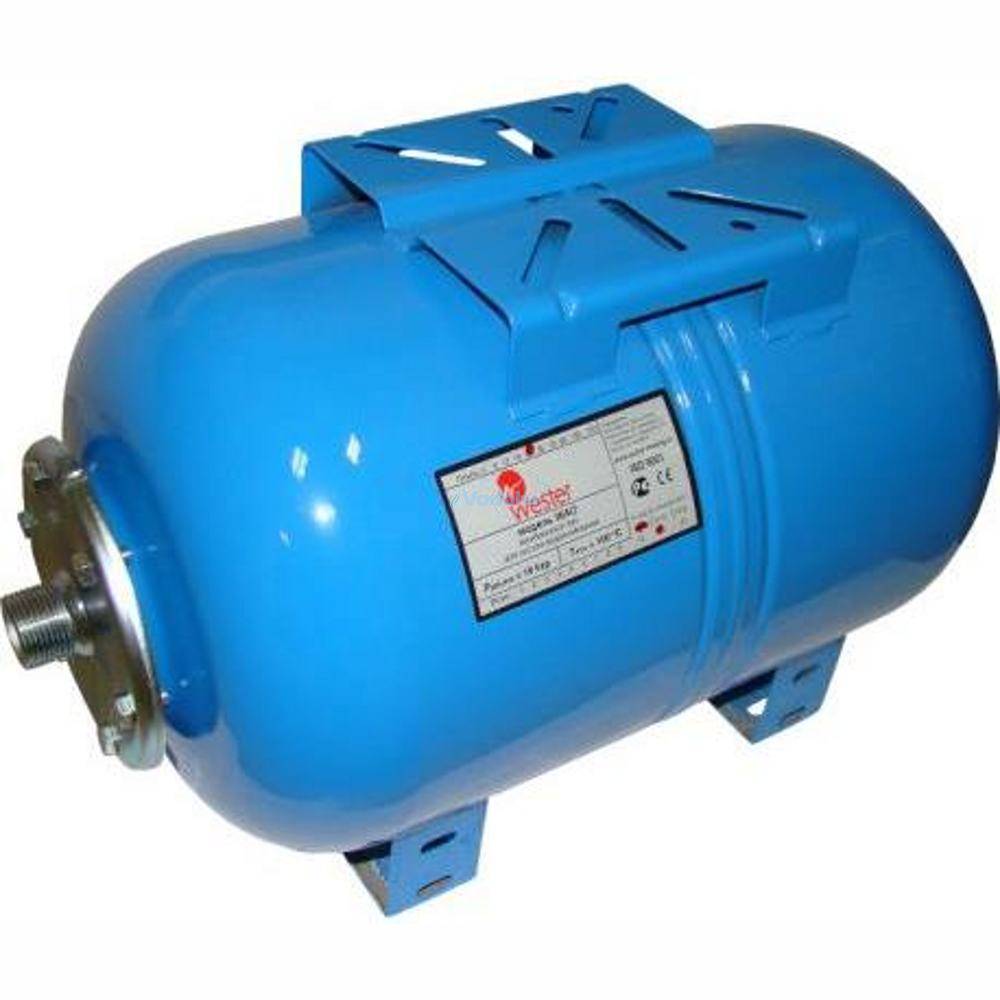

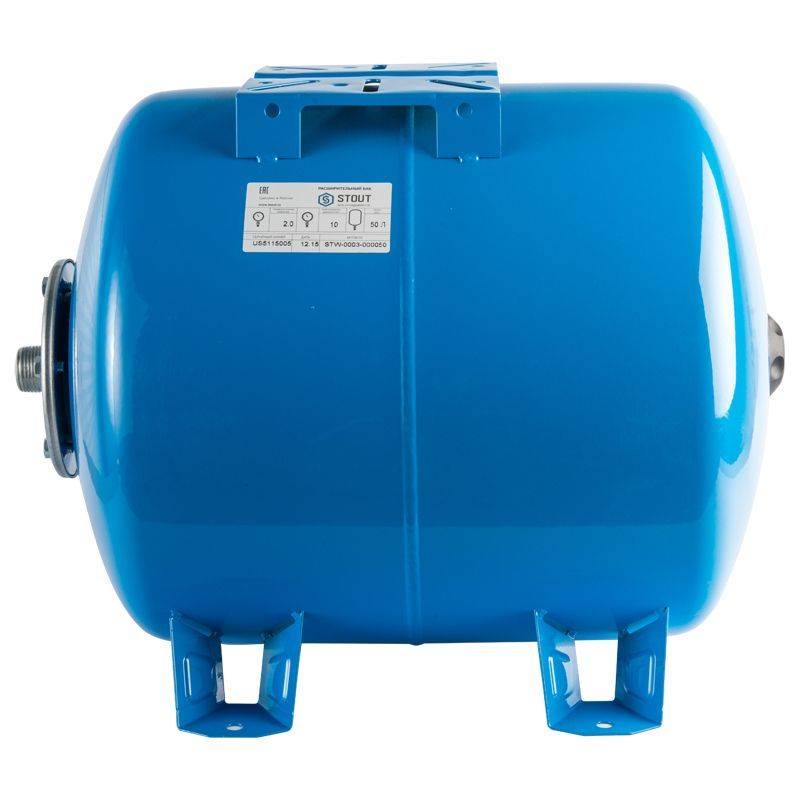

В горизонтальных конструкциях предусматривается система отдельного отвода лишнего воздуха, которую обеспечивает выводной ниппель со сливным патрубком и шаровым краном. При боковом воздухоотводе приходится монтировать дополнительный участок трубопровода, что скрадывает пространство, но основа конструкции ненамного превосходит вертикальные баки по размерам. К тому же возможность установки гидроаккумулятора под насосом в некоторых случаях оказывается более выгодной, если не единственно возможной.

Схема монтажа гидроаккумулятора к погружному насосу

Схема подключения гидробака аналогична предыдущей, разница заключается в способе установки насоса.

В системе водоснабжения от погружного насоса используется обратный клапан, который препятствует выходу воды из мембраны обратно в гидросооружение. Клапан монтируется перед подающей трубой на насосном оборудовании, в некоторых случаях для этого проделывается на крышке внутренняя резьба.

Для подсоединения используется штуцер нужного диаметра с наружной резьбой. После установки клапана к нему подводится подающая водная труба требуемой длины.

Длина определяется достаточно просто: конец веревки с грузилом опускается в гидросооружение и делается отметка верхней точки конструкции. Далее веревка поднимается и выполняется замер длины от грузила до верхней точки. От готового значения отнимается высота от точки до места, где труба из гидросооружения прокладывается в грунт, а также длина насосного оборудования с клапаном. Оптимальная длина трубы – когда оборудование возвышается над днищем скважины или колодца на высоту до 35 см.

Далее монтаж и настройка гидроаккумулятора выполняются по стандартной схеме.

Как правильно настроить

Первое, что нужно сделать при нагнетании воздуха в аппарат – это отключить его от системы отопления (как сделать титан на дровах своими руками написано здесь), воды в нем быть не должно.

Ни для кого не секрет, что любая отопительная система должна быть снабжена расширительным бачком, бойлером косвенного нагрева (обвязка, схема) или гидроаккумулятором.

Подключение приспособления выполняется в обратный трубопровод центральной магистрали, как можно ближе к котельной или котлу (допускается монтаж и в любое другое место).

Для того, чтобы агрегат выполнял свое прямое предназначение, его можно даже подсоединять с помощью обычного гибкого шланга, которым мы подключаем бачок унитаза.

Но есть случаи, когда требуется увеличить сечение подводящего патрубка:

Иногда, случаются прецеденты, когда шланги, выполненные из некачественного материала, подергаются процессу ржавления. Тогда соединение быстро приходит в негодность, оно:

• трескается,
• ломается.

Оптимальный размер

Если вам нужно приспособление для нужд отопления частного дома, рекомендуем покупать аппарат красного цвета (он, специально, предназначен для этих целей).

В таких механизмах используется резина, предназначенная для технических нужд, она имеет продолжительный срок службы.

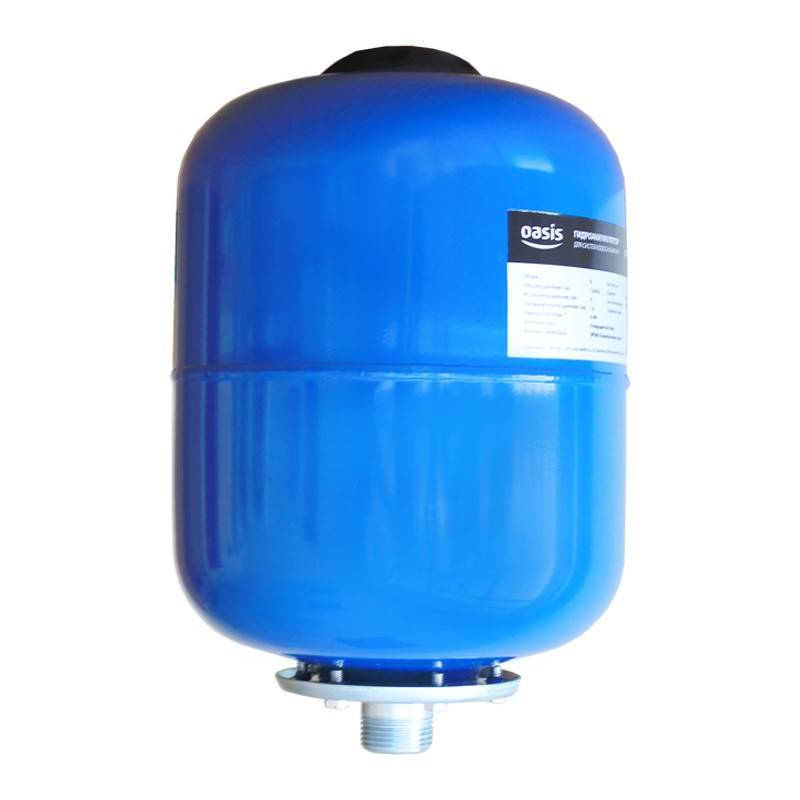

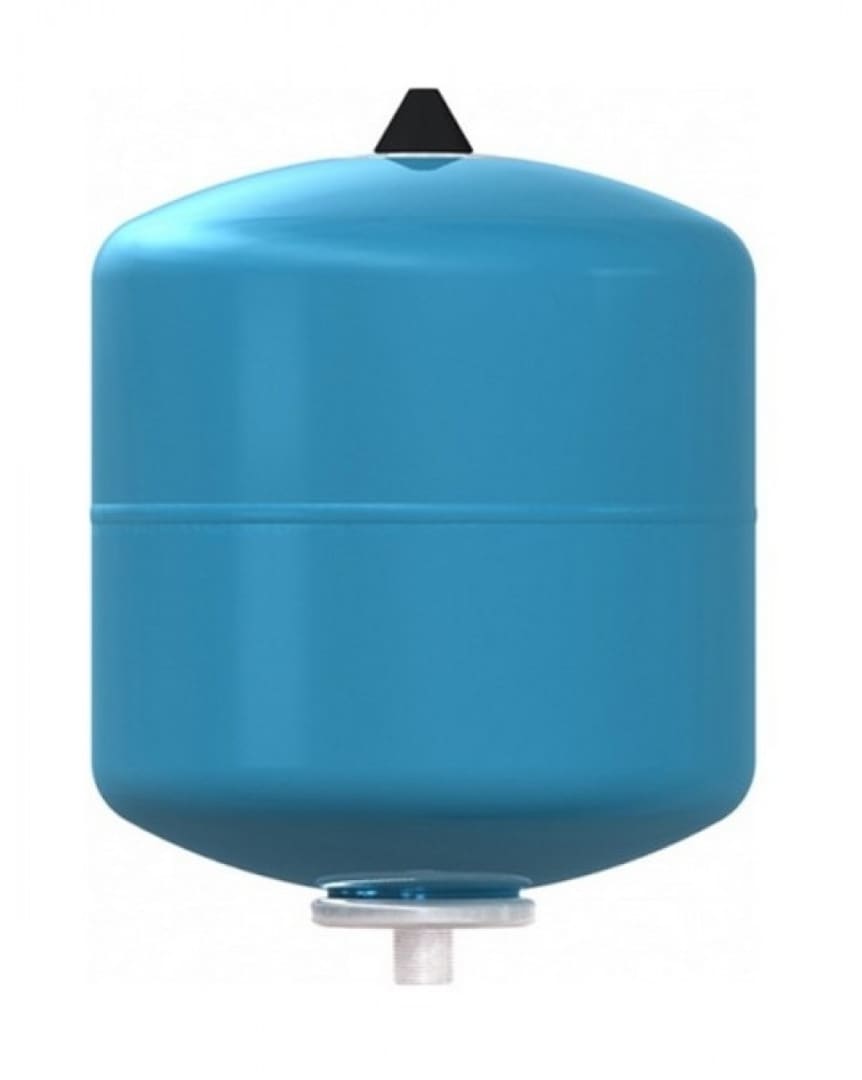

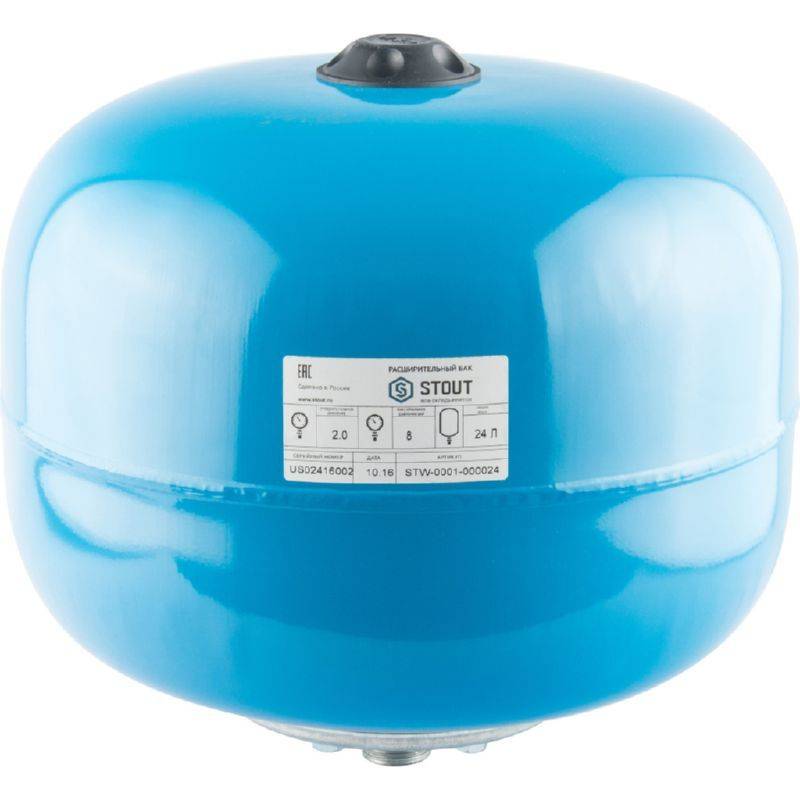

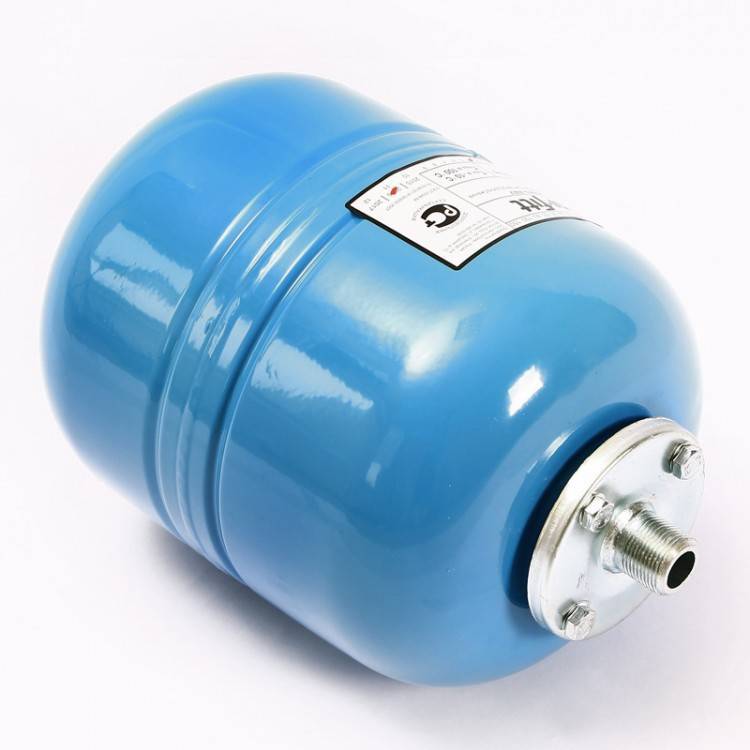

Для изделий синего цвета применяется не мембрана, а груша из «пищевой» резины

Расчёт гидроаккумулятора

В системах водоснабжения, с помощью гидроаккумулятора решают массу задач, и расчёт для каждого из случаев выполняется по различным методикам. Выше приведенный алгоритм расчёта гидроаккумулятора позволяет подобрать баки для решения двух наиболее популярных задач и определяет начальное давление газового пространства, давление включения и отключения насоса.

Первый вариант расчёта гидроаккумулятора – с приоритетом частоты включения насоса. В системах с бустерными станциями, скважинными и повысительными насосами, бак гидроаккумулятор необходим для снижения частоты включения насоса.

Вода – жидкость несжимаемая, поэтому даже кратковременное открытие одного водоразборного крана в многоквартирном доме, может стать причиной включения насоса. Частое включение насоса приводит к быстрому его износу и выходу из строя.

Частота включения связана с электрической мощностью насоса, так, например, насосы мощностью более 8 кВт рекомендуется включать не более 10 раз в час, насосы мощность которых менее 5 кВт – не более 20 раз в час, а насосы мощность которых попадает в диапазон от 5 до 10 кВт не более 15 раз в час. Эта зависимость и лежит в основе вышеприведенного алгоритма расчёта.

Кроме мощности насоса, на допустимую частоту включения влияет ещё множество факторов, так например, чем больше масса подвижных частей, тем ниже допустимая частота включения

Поэтому обращайте внимание на соответствие значений частоты включения полученной в результате подбора гидроаккумулятора и оптимальной частоты для выбранного ранее насоса, а при необходимости повторите расчёт бака

Второй вариант расчёта гидроаккумулятора – с приоритетом запасённого объёма воды. Рекомендуется для систем, в которых не допускается прекращение подачи воды, но случаются перерывы в подаче электроэнергии или воды из систем централизованного водоснабжения.

Расчет объема расширительного бака — Калькулятор

Методика расчёта объёма расширительного мембранного бака для системы отопления:

Представленный ниже расчет предназначен для индивидуальных систем отопления и значительно упрощен. Его точность составляет 10%. Мы считаем, что этого вполне достаточно

1. Определим, какой тип жидкости Вы будете использовать в виде теплоносителя. Для примера расчета в качестве теплоносителя мы возьмем воду. Коэффициент температурного расширения воды принят равным 0,034 (это соответствует температуре 85 o С)

2. Определим объем воды в системе. Приблизительно его можно рассчитать в зависимости от мощности котла из расчета 15 литров на каждый киловатт мощности . Например, при мощности котла 40 кВт, объем воды в системе будет равен 600 литрам

3. Определим величину максимального допустимого давления в системе отопления. Она задана порогом срабатывания клапана безопасности в системе отопления

4. Также в расчетах используется величина первоначального давления воздуха в расширительном баке Ро. Давление Ро не должно быть меньше , чем гиростатическое давление системы отопления в точке расположения расширительного бака

5. Полный объем расширения V можно подсчитать по формуле:

6. Выбирать бак нужно, округляя расчетный объем в большую сторону (бак большего объема не повредит)

7. Теперь подберем бак, обеспечивающий компенсацию этого объема. Учитывая, что коэффициент заполнения водой расширительного бака с фиксированной несменной мембранной при этих условиях равен 0,5 (таблица), то для рассмотренной системы подойдет 80-литровый расширительный бак:

80 литров x 0,5 = 40 литров

Коэффициент заполнения (полезный объём) расширительного мембранного бака

Предельное давление в системе Рmax, бар	Первоначальное давление в баке , Ро бар
0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0
1	0,25	—	—	—	—	—	—	—
1,5	0,40	0,20	—	—	—	—	—	—
2,0	0,50	0,33	0,16	—	—	—	—	—
2,5	0,58	0,42	0,28	0,14	—	—	—	—
3,0	0,62	0,50	0,37	0,25	0,12	—	—	—
3,5	0,67	0,55	0,44	0,33	0,22	—	—	—
4,0	0,70	0,60	0,50	0,40	0,30	0,20	—	—
4,5	—	0,63	0,54	0,45	0,36	0,27	0,18	—
5,0	—	—	0,58	0,50	0,41	0,33	0,25	0,16
5,5	—	—	0,62	0,54	0,47	0,38	0,30	0,23
6,0	—	—	—	0,57	0,50	0,42	0,35	0,28

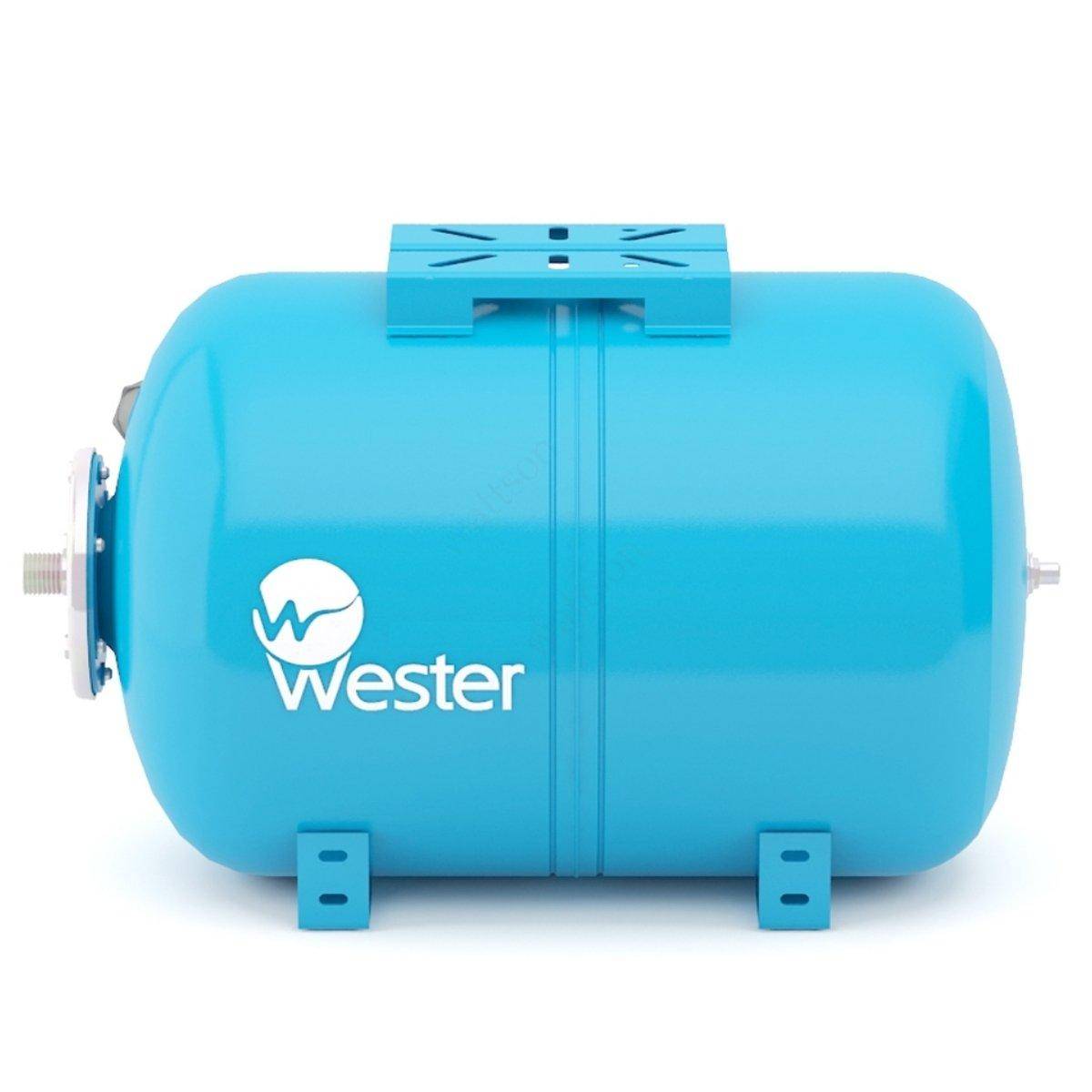

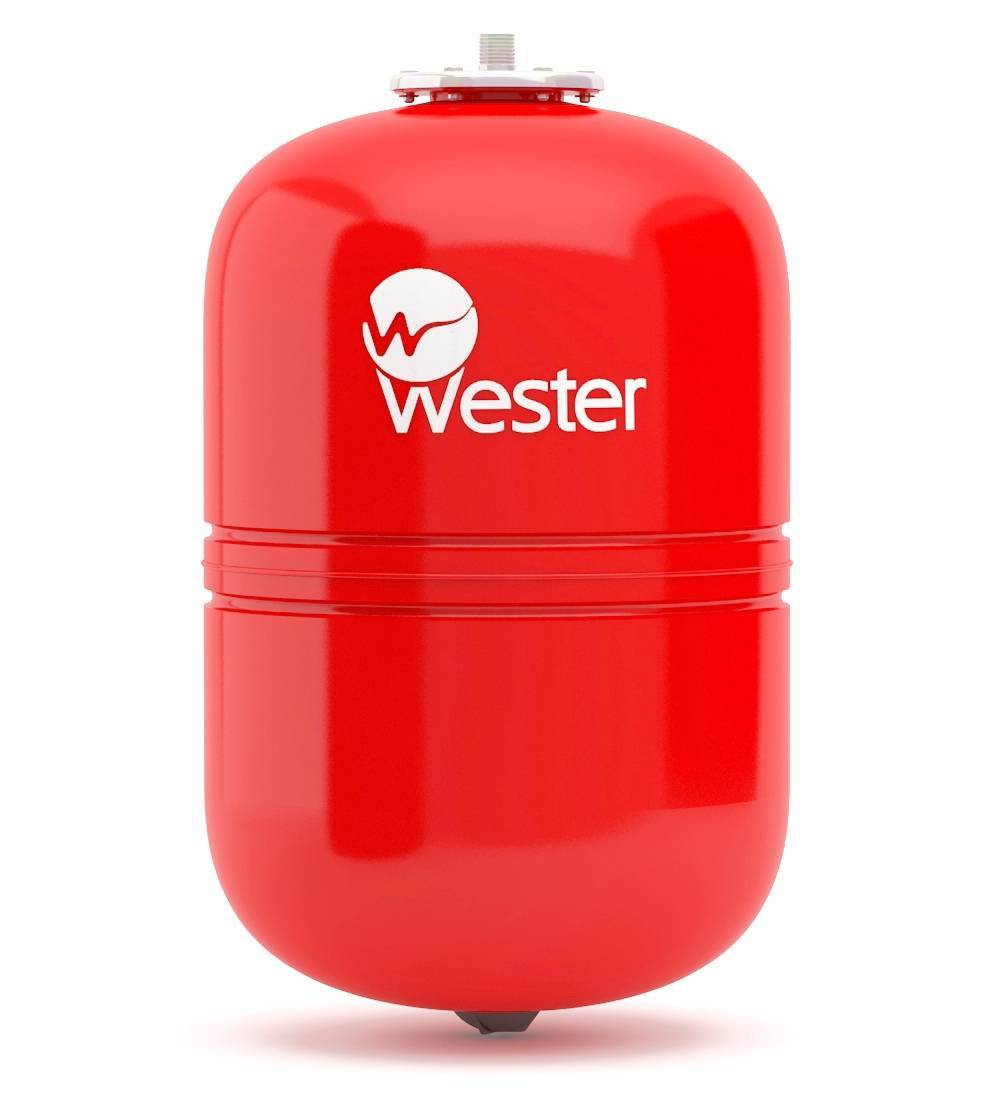

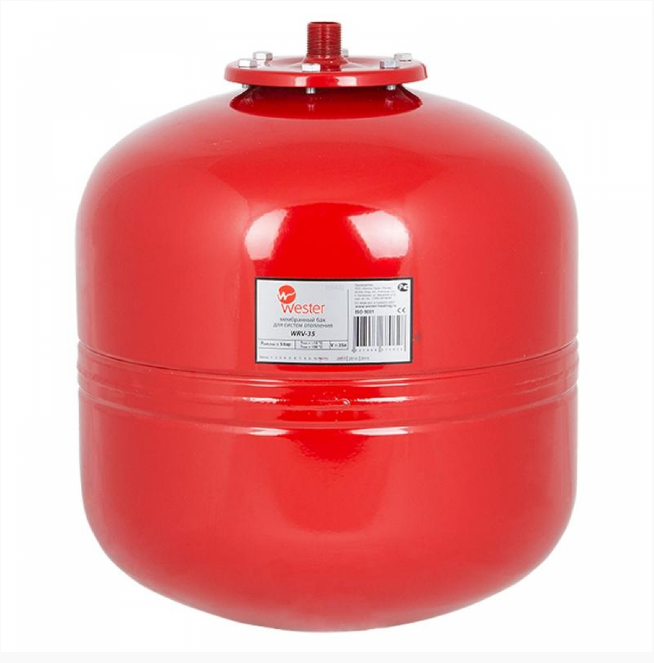

Мембранные расширительные баки для систем отопления Wester

Производитель: Wester Heating Емкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литров Преддавление в воздушной полости: 1,5 бар Макс. давление: 5,0 бар Рабочая температура: -10°C. +100°C

— Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления. — Основные элементы бака — корпус из высококачественной стали, эластичная мембрана из каучука. — Давление в воздушной полости для баков от 8 до 150 литров — 1,5 бара, от 200 до 10 000 литров — бара. — Теплоноситель в системе отопления — вода с содержанием гликоля не выше 50%. — Расширительные баки комплектуются сменной мембраной. — Температурный режим работы — от -10 °С до +100 °С — Срок службы — 100 000 циклов. — Цвет корпуса — красный.

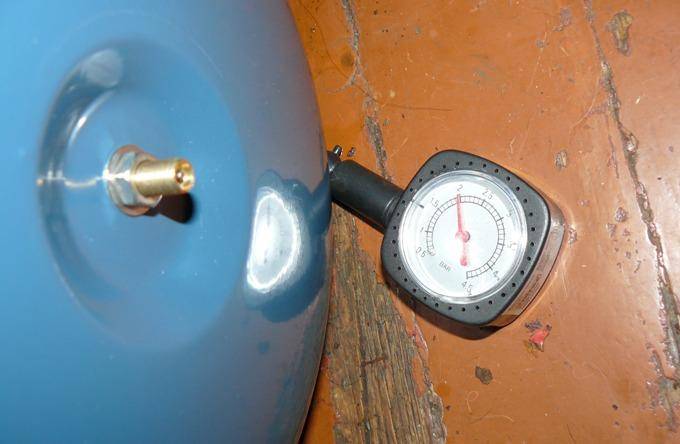

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Как подключить гидроаккумулятор для отопления правила расчета и схема

При подборе оборудования учитывается характеристики системы. Для установки в системе водопровода выбирается бак с мембраной, рассчитанной для питьевой или технической воды,  для установки в системе отопления или горячего водоснабжения мембрана должна соответствовать назначенным целям. В водопроводе с горячей водой и в отоплении температура воды достигает 80и даже 120 градусов, поэтому оборудование подбирается с учетом воздействия высоких температур. Для установки в системе отопления бак должен выдерживать давление до 4 атмосфер, при этом температурный показатель должен быть не ниже 120 градусов. Для водоснабжения максимальная температура оценивается в 80 градусов, а давление, которое должен выдерживать бак должно быть не ниже 12 атмосфер.

Подбор прибора отвечающего параметрам системы отопления можно рассчитать при помощи формулы определения объема гидроаккумулятора:

V = (VL x E) / D

Где D = (PV – PS) / (PV + 1).

PV – это показатель максимального рабочего давления в системе, а PS – это давление воздуха в мембранном баке. Для небольших частных домов и систем, установленных в квартирах, показатель PV принимается равным 2,5 бар. А что касается PS, то здесь принято учитывать постоянное давление в контуре  принимается значением 0,5 бар или равным 5 м.

Для примера можно предложить расчет объема бака для системы отопления дома в 100 кв. метров. В помещении установлен котел мощностью 20 кВт.

Сначала определяется объем теплоносителя в контуре отопления:

VL= ( 20х15)=300 литров.

Где 20 – это мощность отопительного котла, а 15л – удельный объем теплоносителя на каждый киловатт мощности отопительного прибора.

Следующий шаг – расчет эффективности гидроаккумулятора по формуле:

 D = (PV – PS) / (PV + 1).

В которой, PV = 2,5 бар и PS = 0,5 бар

В результате выполнения действий:

D = (2,5 – 0,5) / (2,5 + 1) = 0,57

Последний этап – это расчет непосредственно необходимого объема расширительного бака.

V = 300 х 0,04 / 0,57 = 21,05 л где 0,04 – коэффициент расширения воды.

Таким образом, для системы отопления с 20 кВт котлом отопления и общим объемом теплоносителя для отапливаемого помещения площадью 100 квадратных метров достаточно бака объемом 21- 25 литров

Правда, учитывая то, что производители в основном предлагают потребителям баки стандартного объема, внимание при выборе рекомендуется обратить на установки объемом немного большим, чем тот, что получился при расчете. Если выбрать бак меньшего объема, то велика вероятность того, что рабочее давление этого устройства будет меньшим, чем требуется, что может привести к созданию аварийной ситуации

При определении положения бака во время его установки берется во внимание тот факт, что сам гидроаккумулятор имеет в качестве несущей конструкции корпус. Особенно это касается приборов объемом до 50 литров

В профессиональной среде принято считать, что малые объемы баков до 30 литров настенное крепление, а вот баки большего объема лучше располагать в напольном варианте. При установке этих приборов рекомендуется дополнительно усилить крепление кронштейнами или хомутами. Для баков большого объема рекомендуется не изобретать велосипед, а устанавливать их согласно рекомендациям производителей оборудования – с использованием штатных ножек и конструкций на корпусе. Подвод труб к патрубку бака необходимо сделать по кратчайшему маршруту, с минимальным количеством изгибов и поворотов. Да и сам отвод рекомендуется сделать максимально коротким, чтобы работа устройства была эффективной.

Как правильно настроить

Первое, что нужно сделать при нагнетании воздуха в аппарат – это отключить его от системы отопления (как сделать титан на дровах своими руками написано здесь), воды в нем быть не должно.

Ни для кого не секрет, что любая отопительная система должна быть снабжена расширительным бачком, бойлером косвенного нагрева (обвязка, схема) или гидроаккумулятором.

Подключение приспособления выполняется в обратный трубопровод центральной магистрали, как можно ближе к котельной или котлу (допускается монтаж и в любое другое место).

Для того, чтобы агрегат выполнял свое прямое предназначение, его можно даже подсоединять с помощью обычного гибкого шланга, которым мы подключаем бачок унитаза.

Иногда, случаются прецеденты, когда шланги, выполненные из некачественного материала, подергаются процессу ржавления. Тогда соединение быстро приходит в негодность, оно:

• трескается,
• ломается.

Оптимальный размер

Если вам нужно приспособление для нужд отопления частного дома, рекомендуем покупать аппарат красного цвета (он, специально, предназначен для этих целей).

В таких механизмах используется резина, предназначенная для технических нужд, она имеет продолжительный срок службы.

Для изделий синего цвета применяется не мембрана, а груша из «пищевой» резины

Устройство гидроаккумуляторов для водоснабжения частных домов

Этот агрегат состоит из двух частей – самого гидробака и мембраны, разделяющей его внутренний объем на 2 отдела, один из которых заполняется водой, а другой воздухом. Гидробаки 100 литров и более, снабжаются клапаном, через который стравливается воздух, скапливающийся в воде. Устройства меньшего объема оборудуются специальным вентилем или краном для этих целей.

Мембрана для гидроаккумулятора изготавливается из бутила – специального прорезиненного материала, который устойчив к бактериальным воздействиям и отвечает всем требованиям санитарно-эпидемиологических норм.

Иногда груша внутри резервуара лопается – в этом случае требуется замена

Для чего он нужен

Установка, чаще всего, применяется для нужд водоснабжения.

Но не менее актуальным, считается использование гидроаккумулятора для отопительных систем (как выгнать воздушную пробку).

Этот механизм служит для того, чтобы принимать на себя лишний объем жидкой субстанции и, тем самым, снижать избыточное давление в магистрали, а при необходимости, возвращать воду назад, в систему, для поддержания оптимального напора рабочей среды.

На самом деле, цели три, и все они между собой взаимосвязаны:

• Возможность накапливать необходимый для нормальной работы отопительной системы объем жидкости.
• Аккумулируя воду, реквизировать лишнее давление.
• Подавление гидроударов в системе отопления (как стравить воздух через кран Маевского написано здесь).
  Именно по этой причине даже у самых незначительных по объему приспособлений довольно большая резьба.

Благодаря конструктивным возможностям гидроаккумулятора (расширительного бачка), можно, в автоматическом режиме, нормализовать величины давления теплоносителя, в случае изменения температурных показателей.

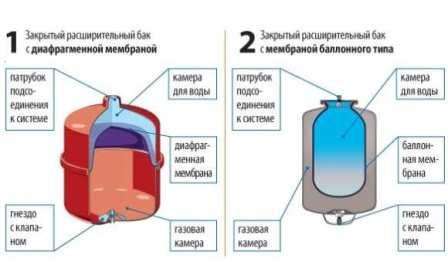

Устройство и принцип работы

Рассмотрим более подробно, как устроено данное приспособление.

Гидроаккумулятор – это герметичная емкость из металла, внутри которой находится эластичная мембрана или баллон.

Между этими составляющими и стенками обшивки, благодаря закачанному в свободное пространство сжатому воздуху, создано давление определенной силы.

Вода не имеет точек соприкосновения с поверхностью корпуса.

Потому, что она располагается в специальном отсеке, который называется камера-мембрана.

Она изготовлена из резины под названием — бутил, которая не восприимчива к негативному влиянию болезнетворных кокков.

К тому же, этот материал соответствует санитарно-гигиеническим нормам, которые предъявляются к питьевой воде.

В отсеке для воздуха имеется пневмоклапан. Его предназначение заключается в регулировании давления.

Жидкость проникает в гидроаккумулятор, сквозь специальную присоединительную насадку с резьбовым соединением.

Устройство нужно монтировать таким манером, чтобы при необходимости проведения ремонтных или профилактических работ, его можно было быстро разобрать, при этом, не сливая воду из системы.

Сечения напорного патрубка и соединительного трубопровода, должны в точности соответствовать друг другу.

Таким образом, можно будет застраховаться от непредусмотренных гидравлических потерь в трубопроводной магистрали.

В мембранах расширительных бачков, объем которых 100 литров и более, вмонтирован специальный золотник, посредством которого, стравливают выделяемый из воды воздух (про автоматический кран Маевского прочитайте в этой статье).

В гидроаккумуляторах малого литража, такой клапан не предусмотрен.

Допустимое давление в воздушном клапане устройства – 2 атмосферы.
