Как сделать правильный выбор флюгера на дымоход в бане?

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

На практике используются пять основных видов дефлекторов:

• ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
• Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
• Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
• Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
• Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

• Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
• Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Используемые материалы

Флюгера делают в основном из меди или стали. а затем покрывают их краской, предназначенной для выполнения наружных работ. Некоторые мастера применяют ковку для изготовления изысканного и функционального украшения дымаря. Порой даже можно встретить приспособления, созданные из совершенно простых вещей: ненужного диска, пластиковой тары, куска жести и прочих подручных средств, отслуживших свой век.

Флюгер на дымоход реагирует на дуновение ветра своими основными деталями: корпусом и осью. Вращение оси происходит за счет подвижности шарикоподшипников, для которых необходимо создать надежную защиту от попадания влаги на смазанный участок.

Выбирая размер флюгера на крышу дома, следует соизмерить его с общими габаритами здания. Желая соорудить такое приспособление для двухэтажного дома средней площади предпочтительно выбрать параметры 400/700 или 500/800 мм. В этом случае получится флюгер на дымоход средней величины. Довольно небольшие фигуры устанавливают на дымовых трубах отапливаемых гаражей и беседок, а также крохотных домиков на садовом участке

Рассчитав под свои условия размеры флюгарки на дымоход, важно не забыть и о диаметре оси, которая принимает на себя основную нагрузку

Как сделать флюгер своими руками? Давайте разберемся с этим вопросом.

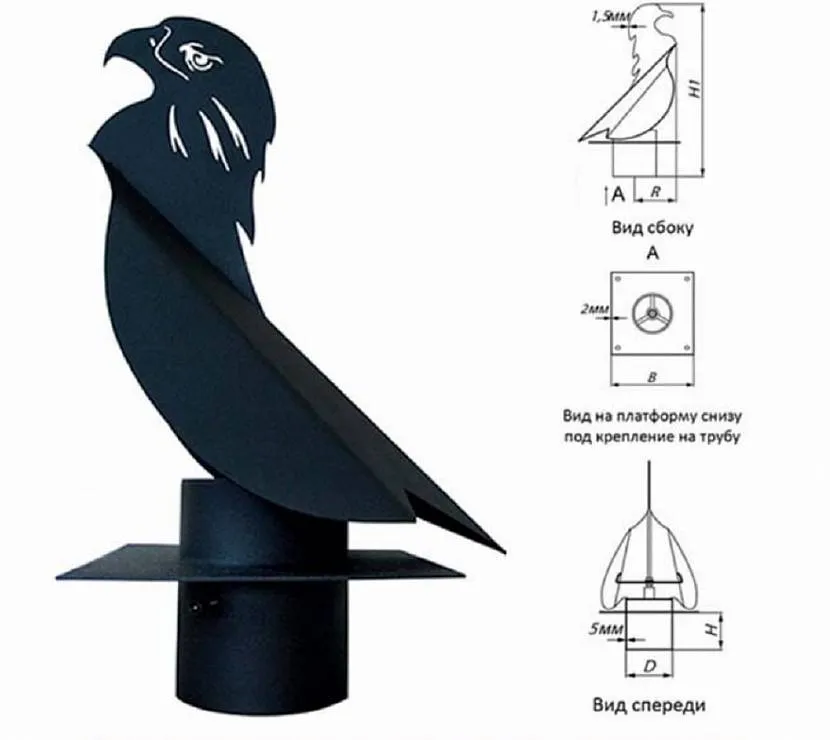

Чертеж флюгера на дымоход

Чтобы самостоятельно изготовить вертушку для дымовой трубы, нужно подготовить чертеж флюгера, а также следующие инструменты и материалы:

• карандаш, линейка, лист бумаги;
• компас;
• ножницы по металлу;
• гаечный ключ;
• напильник;
• дрель;
• сварочный аппарат (в случае использования сварки в качестве метода соединения деталей);
• болты (при выборе винтового метода соединения деталей);
• лист нержавеющей стали или меди;
• металлическая трубка (d=13 мм, l=125 мм), на одном конце которой нужно нарезать наружную резьбу для последующего закручивания крышки;
• крышка с внутренней резьбой;
• металлический стержень до 0,5 м длиной;
• подшипник (подбирается под диаметр металлического стержня);
• проволока.

Поэтапное выполнение работ:

• В свободную от резьбы часть трубки, которая будет служить опорой, нужно вставить подшипник.
• На резьбе опоры следует закрепить крышку, которая берется либо уже готовая, либо изготавливается из заглушки с просверленным в центре отверстием, подходящим под сечение стержня.
• Роза ветров создается из проволоки с помощью паяльника или сварочного аппарата. По ее краям нужно закрепить определяющие стороны света буквы, вырезанные из металла, или проволочные фигурки, которые будут исполнять ту же роль.
• Изготовленная роза ветров закрепляется на крышке.
• В опору нужно вставить металлический стержень, на кончике которого при выходе из трубы наваривается колпачок. Это обезопасит подвижный узел от попадания внутрь него влаги.
• На металлическом листе нужно с помощью кальки нарисовать выбранную для флюгарки фигурку и вырезать ее специальными ножницами.
• К стержню приваривается стрелка и вырезанная фигурка.
• Туда же приваривается или крепится с помощью болтов флюгарка.
• Все острые срезы обрабатываются напильником.

Дымоходную трубу дачного домика можно обустроить флюгаркой, изготовленным из любых доступных предметов, например, пластиковой бутылки. После обрезания дна и горлышка средняя часть этой тары, приобретшая вид пластиковой трубы, насаживается на стальной стержень, который будет вращаться под воздействием ветра. Можно также закрепить на металлическом пруте вырезанный из того же пластика пропеллер, а к нему флюгарку, или кусок влагостойкой фанеры.

Почему стоит заказать услугу у нас?

Установкой дымоходов могут заниматься лишь компании, имеющие необходимые разрешения. Лучше всего обратиться к тем, кто долгое время предоставляет услуги и имеет, помимо лицензий, солидный опыт.

Учитывать приходится массу всевозможных деталей: например, при установке дымохода из нержавейки нужно принимать во внимание линейное расширение металла. Профессиональная помощь позволит избежать повторных инвестиций в покупку и повторную установку дымоходной системы

Если монтаж дымохода произведен специалистами, вся система будет долгие годы исправно выполнять свои функции, не создавая угроз безопасности

Профессиональная помощь позволит избежать повторных инвестиций в покупку и повторную установку дымоходной системы. Если монтаж дымохода произведен специалистами, вся система будет долгие годы исправно выполнять свои функции, не создавая угроз безопасности.

В штате компании «Бридж-Сервис» – специалисты с современным оснащением, знаниями и опытом, которые выполнят монтаж быстро и качественно.

Примеры работ

Смотреть проект

Монтаж дымохода и вентканала Смотреть проект

Монтаж дымохода и вентканала Смотреть проект

Монтаж дымохода

Преимущества обращения к нам:

• наличие всех разрешительных бумаг на работу с газовым оборудованием;

• оперативный монтаж – специалисты быстро и четко работают по налаженному алгоритму;

• грамотный подход – наши мастера знают все нюансы и монтируют надежные, бесперебойно работающие системы;

• оптимальные цены – налаженные с поставщиками материалов прямые связи позволяют нам предложить выгодные условия каждому заказчику;

• гарантия – качественные материалы и монтаж позволяют нам гарантировать надежную работу дымоходов.

Также у нас:

• профессиональные консультации по подбору оборудования;

• предварительный расчет стоимости монтажа дымоходов;

• возможность доставки оборудования на объект нашими специалистами.

Мы оказываем услуги по газификации объектов различной сложности, установке газоиспользующего оборудования, монтажу отопления, монтажу дымоходов и их полном обслуживании в любых помещениях.

Самостоятельное изготовление турбодефлектора

Изготовление турбодефлектора своими руками из подручных материалов позволит сэкономить денежные средства. Работу начинают с подготовки чертежа, а также всех необходимых инструментов и материалов. Для работы понадобится следующее:

• стальной лист – 0,5-1 мм толщиной или пластиковый;
• дрель со сверлами;
• картонные листы;
• заклепочник;
• ножницы.

Создание чертежа

Если нет навыка работ в построении чертежей, то можно воспользоваться готовым проектом. Но при этом все параметры устройства должны соответствовать конкретному изделию, поэтому их тщательно проверяют. При самостоятельном создании необходимо правильно рассчитать характеристики устройства, придерживаясь таблицы с основными размерами:

Диаметр посадки, см	Ширина, см	Высота, см	Высота основания, см
200–250	290–350	290–345	70–100
300-315-355	400-400-450	365-365-385	110-110-110
400–500	495–615	465–635	140–225
630	790	700	250

Ширину диффузора и высоту дефлектора выбирают по внутреннему диаметру дымохода, поэтому вначале определяют его размер. Он станет основой чертежа. Самостоятельный расчет размеров проводят, когда необходимые параметры не совпадают с данными, указанными в таблице.

Процесс изготовления

Каждую деталь вырезают из бумаги согласно чертежу. Готовые эскизы прикладывают к стальному листу, закрепляют и обводят мелом или карандашом. Затем вырезают ножницами по металлу. Сборка и монтаж заключаются в следующем:

1. С помощью пассатижей все срезы деталей подгибают на 0,5 см. Чтобы сделать края тоньше, загибы отбивают молотком.
2. Для создания внутреннего цилиндра в заготовке просверливают отверстия под крепления. Элементу придают цилиндрическую форму и фиксируют болтами или заклепками. Чтобы не прожечь металл насквозь, делая отверстия, можно воспользоваться сваркой — полуавтоматом.
3. Внешний цилиндр делают по такому же принципу, как и внутренний. Для создания колпака заготовку скручивают в форму конуса и соединяют заклепочником.
4. Из остатков стального листа вырезают 4 полоски длинной до 20 см, шириной – 6 см. Отступив с обеих сторон по 60 мм, делают загиб. Чтобы закрепить полоски на колпаке, необходимо проделать 2–3 отверстия под болты. Их расположение должно быть на расстоянии в 5 см от края детали. Затем полоски закрепляют на внешнем цилиндре и колпаке заклепками.
5. Готовый диффузор устанавливают на дымоход двумя способами: на трубу или непосредственно на сам дымоход. Лучшим и безопасным вариантом считается установка устройства на трубу, поскольку конструкцию собирают внизу, а затем монтируют на крышу.
6. Перед установкой устройства необходимо подготовить трубу. Ее размер должен быть шире, чем диаметр дымохода. В трубе и дефлекторе проделывают отверстия под крепления. Их располагают с нижней стороны деталей, отступив от края 15 см. Отверстия в обеих деталях должны соответствовать друг другу.

Как сделать колпак на трубу дымохода

• защитить и обеспечить максимально долгое функционирование отопительного сооружения,
• обеспечить более мощную тягу в дымоотводе (увеличивает почти на 20 %),
• обеспечить эстетическую завершенность всей отопительной системе и строению.

Нередко используют и алюминиевую пластину, сталь с полимерным покрытием, латунь. Учитывая тот факт, что колпак на дымоход находится в труднодоступном месте, следует подобрать максимально качественный материал, чтобы продлить срок службы на долгие годы. Качественную защиту трубы обеспечат вместе с зонтом юбка и фартук.

Разновидности колпаков

Время и умелые руки мастеров создали несколько типов козырьков:

• Стандартная флюгарка с четырьмя скатами.
• Флюгарка с флюгером для крыши дома.
• Колпак с полукруглым навершием.
• Колпак с плоским односторонним навершием.
• Флюгарка с открывающейся крышкой.
• Флюгарка с щипцовой или многощипцовой крышей.

Можно в общий список внести ещё один вид. Несколько десятилетий назад, когда было достаточно трудно найти материал для зонта для дымохода, находчивые хозяева делали оберег для труб из обыкновенного ведра или большой, отслужившей свой век, кастрюли, которые приспосабливали к трубе верх дном, ставя их на металлические ножки. Некоторые деревенские бани до сих пор функционируют с самодельными колпаками такого порядка. Кстати, и фартук для трубы круглого сечения тоже создавался из нескольких старых ведер.

Схемы для колпака

Чтобы сделать колпак на дымоход своими руками, необходимо произвести измерения и нарисовать чертеж. Во-первых, зонт для дымохода должен закрыть всю горизонтальную поверхность трубы, поэтому при измерении и составлении чертежа необходимо добавить ко всей площади по 0,5 см со всех сторон. Это нужно для того, чтобы конструкция легко вошла на трубу. Некоторые трубы имеют выступ (оголовок) на полкирпича, он так же должен быть под колпаком. Именно на него и будет опираться всё создаваемое своими руками сооружение. Тело или 4 стороны зонта могут быть в виде решетки, могут иметь другие отверстия, чтобы отводить дым. Но вот стойки угловые должны присутствовать целиком в обязательном порядке. Именно на них ляжет все давление, которое будет на крышке от скопления снега, от дождя.

Затем следует сделать схему для навершия. Оно может быть круглым. Такое навершие будет уместно, если труба в сечении имеет квадрат или круг. Если же труба прямоугольная с разными парами противоположных сторон, то лучше подойдет навершие четырёхскатное. Теперь необходимо определить высоту верхней части. Нужно учесть пропорции: слишком большая и высокая верхняя часть может сгубить всю конструкцию, низкий верх не обеспечит полноценный сброс дыма.

Изготовление дымника на трубы без станка и профессиональных инструментов

Вариант 1

Самостоятельно колпак на трубу дымохода вырезать и собрать может практически любой человек, который держал в руках молоток и знает, чем отличается он от киянки. Для работы понадобится киянка, небольшой молоток, гибы, ножницы по металлу. Гибы – инструмент, который похож по конструкции на клещи, плоскогубцы; отличается наконечниками, с помощью которых сгибают листовой металл. Кроме этого понадобится линейка, карандаш, маркер, металлический брусок.

Их следует совместить, гибами ещё раз загнуть, чтобы спрятать острые края, получится на месте соединения 4 слоя. Поставить на твёрдую основу и с помощью небольшого молотка соединить. Для верха можно использовать прокат с полимерным покрытием. Легче всего сделать односкатное покрытие. Соединить с основой.

Вариант 2

Вырезать для основания прямоугольный лист из металла. Он должен быть больше, чем площадь верха трубы. Вырезать отверстие, соответствующее отверстию трубы.

• Отрезать 4 стойки из стального уголка. На концах просверлить отверстия для крепежа. Соединить с помощью крепежных деталей.
• Согнуть в дугу металлический лист, соединить получившуюся крышку с основной конструкцией.

Монтаж защитного фартука вокруг трубы

Чтобы примыкание крышного настила к системе дымоотвода было герметичным, на скате кровли устанавливается фартук. Вернее устанавливается два: внутренний и внешний. Внутренний находится под финишным крышным настилом, а внешний – над. Гидроизоляционный оклад необходим для того, чтобы талая вода не попала на чердак и в дом.

Необходим металлический листовой прокат высотой 40-45 см. Подойдет гибкая свинцовая или алюминиевая лента, которая легко режется ножницами по металлу. На трубе на высоте 20 – 25 см от стропил отмечается линия со всех четырёх сторон, которая будет параллельна настилу стропил. По этой линии прокладывается штроба глубиной 1,5 см по всему периметру. Её можно пропилить болгаркой, затем вымыть пропил или сдуть опилки.

Делаем искрогаситель самостоятельно

Правильный искроулавливатель можно сделать из алюмоцинка или нержавеющей стали своими руками. Для начала необходимо выбрать конструкцию и нарисовать эскиз, чертеж, зная диаметр дымохода на который будет установлен искрогаситель.

Инструкция по сборке на примере дефлектора Цаги, состоящего из:

• Насадки на трубу;
• Обечайки;
• Колпаковой крышки;
• Фартука для сбора искр.

Пошаговый процесс сборки:

• Центральную часть можно отрезать от трубы большего диаметра, которая будет одеваться на дымоход в виде насадки.
• Ее верхнюю часть раскатывают до конусообразной формы приблизительно до середины обечайки.
• При помощи заклепок крепят металлические пластины к кожуху. Этот кожух вырезается ножницами по металлу и одевается на дымоход.
• Предпочтительно сделать фартук под кожухом на расстоянии 60 мм, который будет служить для улавливания падающих искр и препятствовать их распространению по кровле.
• Фартук закрепляется точечной сваркой и крепится в виде воронки. Для более плотной состыковки на трубе необходимо сделать углубление, в дальнейшем, после закрепления фартука, этот стык обрабатывается герметиком.
• На фартуке также необходимо прокатать ребра жесткости и сделать отверстия для слива.
• Верхнюю часть обечайки закрывают насадкой, на несколько десятков мм меньше диаметра трубы. Крепеж осуществляют заклепками из нержавейки.
• Высота и ширина дефлектора будет зависеть от диаметра трубы дымохода. Например, если диаметр трубы дымохода равен 120 мм, соответственно высота дефлектора будет равна 144 мм, а его ширина 240. Для дымохода диаметром 140 мм, значения дефлектора несколько изменяться – 168 мм и 280 мм.Для надежного закрепления двух металлических частей, необходимо на месте их нахлеста высверлить отверстия нужного диаметра. Вставить в них заклепки, затем, воспользовавшись заклепочником, захватить шляпки заклепок и плавно сжать.
• Для пущей надежности необходимо закрепить конструкцию дополнительными ребрами жесткости.

Инструкция по монтажу искрогасителя с металлической сеткой

• Нарисовать эскиз будущей конструкции.
• Обернуть дымоход внахлест 10 – 15 мм сеткой из нержавеющей стали и отрезать.
• На место нахлеста приложить полосу металла с выступом от оголовка трубы на 30 – 50 мм.
• Затем заклепками закрепить сетку к трубе, после чего полосу оцинкованного металла прикрепить к сетке.
• Для изготовления зонта-дефлектора на листе из оцинкованного металла необходимо вырезать круг, диаметр которого будет больше диаметра искроулавливателя.
• На круге отметить угол в 20 градусов и вырезать этот сектор.
• Оставшуюся часть заготовки свернуть в виде «кулька».
• Стороны «кулька» закрепить внахлест клепками.
• Теперь остается соединить зонт и свернутую в цилиндр сетку с прикрепленными к ней тремя полосами оцинкованного металла. Соединение между двумя основными частями искрогасителя производится при помощи заклепок.
• Собранная конструкция крепится на оголовке трубы дымохода хомутом подходящего диаметра, для обеспечения в дальнейшем простоты демонтажа для прочистки трубы и искроулавителя от сажи.

Монтируем дефлектор и крепим готовый искрогаситель

• Из листа металла вырежем окружность и согнем по всему периметру, в итоге получится конус с диаметром немного большим, чем диаметр основной трубы.
• Сгибы конуса закрепим клепками.
• К основанию и металлической сетке дефлектор крепится при помощи полосок из металла, которые либо фиксируются заклепками, либо привариваются.
• Далее крепеж искроулавливателя осуществляется с использованием болтов или саморезов.
• Также необходимо предусмотреть возможность прочистки труб, то есть демонтаж крепления должен осуществляться как можно проще.

Особенности монтажа ротационного дефлектора

Турбодефлектор, ротационный дефлектор, ротационная турбина, Turbovent — все эти названия относятся к одному виду механического устройства для усиления тяги. Оно состоит из статической части, соединенной с дымоходом и активной головки с лопастями в виде шара.

Ротационный дефлектор — единственное устройство, которое не советуют монтировать на дымоходах печей, отапливающихся твердым топливом и каминов на дровах. Turbovent имеет характерную особенность — отводить воздух из трубы даже в тот период, когда отопление не работает.

Направление вращения этой насадки не зависит ни от силы, ни от направления ветра. Оно происходит только в одном постоянном направлении, создавая эффект неполного вакуума. В результате этого увеличивается мощность тяги в условиях разрежения воздуха, а риск опрокидывания тяги практически равен 0.

На дымоходах газовых котлов Турбовент отлично справляется со своими функциями и может служить украшением для любого фасада. Если сравнить его с другими видами дефлекторов, то по эффективности он превосходит их в 2 раза.

Основания у ротационного дефлектора может быть круглым, квадратным, плоским квадратным. Размеры головки колеблются в пределах 100 – 680 мм. Срок его эксплуатации — до 15 лет.

При всех достоинствах ротационной турбины есть один, но существенный недостаток — в безветрие устройство останавливается. Если в это время будут наблюдаться осадки при температуре ниже 0, то головка может промерзнуть и придется принимать меры для ее запуска.

Несмотря на относительную сложность конструкции, устанавливать ротационный дефлектор несложно. Устройство имеет небольшой вес, поэтому для монтажа достаточно усилий одного человека и времени около 2 часов. Подходящее место — наивысшая точка крыши. Такое расположение не позволит снегу попасть в трубу, если вокруг нее произойдет скопление осадков.

Движение головки ротационной турбины осуществляется при помощи подшипников. Устройство функционирует автономно и очень эффективно справляется с задачей отвода газов, но в безветренную погоду оно бесполезно

Для разных моделей ротационных турбин существует одно требование: температура продуктов сгорания над трубой не должна превышать 150-250⁰. Размеры основания нужно точно подогнать под дымоход. Турбированный дефлектор должен соответствовать характеристикам котла, и этот момент необходимо учитывать при выборе устройства.

На рынке присутствуют турбодефлекторы от разных торговых марок. Среди наиболее авторитетных — Турбовент, Турбомакс, Rotowent. Первый производитель выпускает изделия с основанием различной геометрии.

Определить их можно по маркировке ТА-315, ТА-355, ТА-500. В ней цифра обозначает диаметр в случае круглого сечения или же размеры прямоугольного основания.

Дефлектор Турбомакс выпускает беларусская компания. Изготавливают устройства из высококачественного материала — нержавеющей стали от европейского поставщика. Rotowent также изготовлен из нержавейки, поставляемой из Польши. Гармонично смотрится на крыше любого типа. Подходит как для дымохода, так и для вентиляционных труб. Выдерживает большую рабочую температуру — около 500⁰.

С какой стороны подойти к вопросу?

Мы предлагаем постараться подобрать вариант готовой печи для бани, отвечающий наибольшему количеству ваших требований:

• мощность, отвечающая параметрам помещения (объему, теплоизолированности, требуемой максимальной температуре, скорости выхода в рабочий режим прочее);
• расчетной высоте дымохода, рассчитываемой исходя из параметров строения, в котором располагается баня;
• виде используемого топлива;
• возможным конструктивным особенностям организации дымоотведения (через стену или через крышу, наличие и необходимость ревизий для чистки, слива конденсата прочее).

И, если первый пункт изначален и определяющ, и действует в достаточно узком коридоре, то остальные в большей степени корректируются вами. Как правило, к банной печи производитель прилагает инструкцию, в которой регламентирует параметры дымохода, включающую требования к нему в различных вариантах ее установки. Выбирайте такую, которая сможет эффективно работать с желательным для вас по конструктивному решению дымоходом.

Требования к изоляции

Вся герметизация дымовой трубы на крыше дома должна отвечать нескольким требованиям:

• защита внутренней части дома (чердака) от атмосферной влаги;
• наличие теплоизолирующих свойств;
• прочность, ведь материал находится непосредственно в прямом контакте со внешней средой;
• долговечность;
• полная совместимость с типом кровли;
• экологическая чистота;
• экономичность.

Дополнительно следует учитывать материал кровли, материал трубы, температуры, которые могут возникнуть в дымоотводе.

Как писалось ранее, способ герметизации зависит от типа кровельного покрытия. Иногда используют герметики из следующих материалов:

Силикон и полиуретан не очень часто используют в чистом виде для герметизации щелей. Они отлично подходят для небольшого ремонта кровли или работы с мельчайшими щелями. Для изоляции дымоотвода лучше всего применять именно битумные смеси. Они чрезвычайно долговечны, универсальны, и , что самое главное, дешевы.

Также существует ряд очень распространенных способов изоляции, основанных на использовании специальных деталей.

Как защитить дымоход?

Флюгарка  — самое эффективное решение защиты дымохода, ставшее уже привычным элементом кровли. В профессиональной среде она также известна как «шапка», «колпак» или «зонтик». Ассортимент флюгарок сейчас достаточно широк, поэтому к их выбору следует подойти максимально ответственно.  В этом случае практическая деталь станет не только полезным, но и красивым продолжением Вашей крыши.

Зачем трубе «шапка»?

Внушительная часть населения России сталкивается с проблемой отопления дома при помощи котла, печи или камина. Коллекторы, дымоходные трубы и газоходы, воздушные шахты, вытяжные трубы котлов, каминные и печные трубы – всё это необходимо обезопасить от капризов природы. Здесь на помощь и приходит флюгарка, монтирующаяся непосредственно на трубу. Её основная функция – защита вытяжных труб от повреждений. Воздуховод и трубы сделаны из кирпича, который особенно уязвим во время обильных дождей и морозной зимой. Вода особенно разрушительно влияет на конструкцию трубы при замерзании в трещинах бетона. Повреждения дымохода без установки «колпака» могут быть заметны уже через полгода его использования. А его разрушение – серьёзная угроза целостности всей кровли. Следовательно, защита дымохода является важнейшим условием его наличия.

Стандартная «шапка» на трубу

Дымник монтируется поверх кирпичной кладки и стягивает её крайний ряд, что способствует сохранности материала. Кроме того, она является надёжным препятствием для попадания атмосферных осадков в вентиляционные каналы и трубы, а также частично спасает кирпичную кладку от перепадов температур. Флюгарка «способна» увеличить срок эксплуатации трубы в несколько раз!

«Колпак» с флюгером

6 условий долговечности флюгарки

При монтаже «колпака» необходимо правильно рассчитать его конструкцию. Только тогда в трубу не будет попадать даже косой снег или дождь, при этом дым, воздух и газы будут выходить беспрепятственно. Есть несколько важных правил при выборе флюгарки:

• Больше трубы по размеру. Только в этом случае «колпак» будет в полной мере препятствовать попаданию воды.
• Специальный капельник для водоотвода. На него будет стекать вода с крышки, попадая затем на поверхность самой кровли и, соответственно, в водосточную систему.
• Дополнительный вентканал для котельных. За счёт разницы температур воздуха и внешней среды на внутренней стороне крышки «зонта» образовывается конденсат. Этот дополнительный элемент, устанавливающийся на флюгарку, предназначен для того, чтобы влага не стекала по трубе внутрь.
• Второе дно для каминных и печных труб. Оно способно защитить «колпак» от прогорания, являющегося следствием высоких температур. Второе дно снижает количество конденсата, что значительно уменьшает вероятность появления сосулек на трубе и флюгарке.

Рубрика «Страшилки». Флюгарка из металла (покрытие полиэстер), труба: вентиляционный канал + котёл. Срок службы: 3 года

N.B.! Для флюгарок, монтируемых на трубы каминов, рекомендуется устанавливать второе дно из нержавеющей стали.
