Экран для печи в бани своими руками: назначение, выбор, инструкция по изготовлению,

Деревянное защитное ограждение

Предотвратить случайные прикосновения к печи можно при помощи деревянного ограждения для печи. Такой тип защиты одинаково применим как в бане, так и в сауне

Важно соблюдать меры пожарной безопасности и использовать подходящие материалы, например, древесину абаши, которая отличается высокой влагостойкостью и низкими показателями теплопроводности и теплоемкости: ее поверхность всегда на ощупь теплая, а не горячая. Но эта экзотическая древесина очень дорога

Из наших отечественных пород прекрасно подойдет для этих целей ольха и липа. Сосну применять нежелательно: она содержит большое количество смол, которые нагреваясь, могут стать причиной ожогов.

Деревянное ограждение для банной печи

Деревянное ограждение для печи в бане или сауне можно приобрести как готовое, так и соорудить его своими руками. Представляем вам некоторые варианты его установки. Если парную будут посещать маленькие дети, то выполните ограждение в виде декоративного забора, оставляя совсем небольшие расстояния между дощечками, чтобы даже самый маленький не смог просунуть руку и обжечься. В случае посещения парилки исключительно взрослыми можно сделать заграждение более простой конструкции — несколько продольных и поперечных направляющих, как на этом фото.

Деревянное ограждение для банной печи

Расстояние от печи до деревянного ограждения обычно указывается в заводской инструкции к печи. Согласно противопожарным нормам расстояние от печи до горючих материалов должно составлять не менее 500 мм.

Деревянное ограждение для банной печи. Это если детей в бане не бывает

Важно! При эксплуатации деревянного ограждения будьте внимательны. При появлении потемнения цвета либо иных следов нагрева отодвиньте ограждение чуть дальше

Способы установки печи

В классическом варианте принято размещать печь прямо в парной. Но еще ее устанавливают в парной с выносом топки в предбанник или комнату отдыха. В маленьких баньках допустимо топку разместить с уличной стороны.

Разберем каждый из способов подробнее.

В предбаннике, комнате отдыха

Такое обустройство отопления имеет несколько весомых преимуществ:

Кислород в парилке не выжигается огнем.
Больше свободного пространства в парной.
Проще поддерживать чистоту в комнате, чистить зольник.
Закидывают дрова в предбаннике. Здесь же нужно располагать и дровницу.
Нет необходимости отдельно обогревать предбанник, при условии, что печи хватает мощности.

Для этого подходят печи с выступающим топливником, прямоугольной формы.

Монтаж такой конструкции следует планировать на этапе строительства бани, иначе придется ломать часть перегородки между комнатами.

Для этого в стене оставляют отверстие, которое потом обшивают огнеупорными материалами. Печь нужно ставить так, чтобы доступ к топке был снаружи, то есть со стороны предбанника.

В парной

Самый популярный вариант в классической русской бане. Печь целиком размещается в парной. Отсюда же проводится загрузка дров. Поэтому нужно сразу оставить еще немного места под дрова.

Преимущество печи в парной ‒ удобная регулировка тяги открытием/закрытием топочной дверцы. Красиво смотрится устройство с дверцей из закаленного стекла, через которое будет видно огонь.

Минусы такого расположения:

Сложнее следить за чистотой вблизи печи.
В маленькой парной кислород будет быстро выжигаться пламенем.

Расположение печи нужно спланировать заранее, чтобы отдыхающие не соприкасались с раскаленной поверхностью.

Ставить лучше печку в углу, чтобы, поливая камни водой, никто не обжегся горячим паром. Обязательно нужно, чтобы расстояние от печи до полок соответствовало действующим нормам и правилам пожарной безопасности.

Печь установить будет проще, если придерживаться руководства производителя. Для защиты стен от возгорания следует обустраивать огнеупорный фартук.

Для хорошего воздухообмена в помещении нужно сделать вентиляционное отверстие в полу. Выше не стоит ‒ жар будет уходить из помещения.

С выходом на улицу

Этот вариант для сезонной бани на даче, оформленной в виде бочки, мини-домика. Загрузка топлива, чистка от золы производится на улице.

Минус такого решения ‒ неудобство контроля заполненности печи дровами, углем и поддержания необходимой температуры.

Перейдем к выбору декоративной плитки

Для облицовки керамической плиткой в основном используют:

керамогранит;
израсцовую плитку;
клинкер;
терракоту.

Можно сказать, что такой материал – это пережитки прошлого, но если выбор все же пал на него, потребуется дополнительная защита в виде жаропрочного клея для облицовки печей. К тому же, нельзя будет использовать глазурованный кафель.

У каждого производителя плитки имеется сертификат соответствия, в котором подробно расписаны характеристики материала.

Из перечисленных вариантов, наиболее отвечает требованиям для отделки плитки керамогранит, сам по себе материал крайне прочен, многие производители используют окрашивание в массе с последующим обжигом, то есть даже если произойдет скол, цвет внутри плиты точно такой же, как и на декоративной поверхности.

Предлагаем ознакомиться: Как правильно установить печь каменку в бане и сауне

Виды

Они подразделяются по нескольким характеристикам:

По конфигурации самих конструкций, они могут быть круглыми для установки на трубу дымохода. Прямоугольными или овальными, повторяющими конфигурацию самой печки, при установке сетки сверху или закрывая полностью всю поверхность камнями;
По материалам исполнения. Вам может понравиться сетка, изготовленная из витых прутков, всевозможных фигур сделанных кузнецом из которых собрана красивая емкость для камня. Простую сетку можно изготовить из стальных прутков и полос листового металла, или из трубы большого сечения с вырезанными в ней полостями для красоты и выхода пара;
Каменки можно сделать закрытого типа. В таких устройствах камень укладывается в закрытую емкость, в которой сделана дверка для укладки и обслуживание камней. Такая сетка позволяет дольше сохранять в парной прогретый влажный воздух, но температуру не получится поднять свыше 1000. Расход дров для такой конструкции больше чем у конкурентов;
Сетки открытого вида меньше аккумулируют тепло, но легко могут нагреть атмосферу парной свыше 1000 и расход дров у таких печей меньше. Такая конструкция выполняется с наружной укладкой камня снаружи в определенной последовательности, с ее помощью можно устанавливать сетку, как на трубу дымохода, так и на корпус печи.

Как сделать своими руками

То, каким быть потолку, решается еще на стадии проектирования бани. При этом вы уже можете сопоставить свои возможности с желанием сделать потолок в парной своими руками.

Проще всего делается настильный вариант. Для него достаточно обладать минимальным инструментом и навыками. Но это в том случае, если вы не собираетесь топором вырубать выемки в потолочных венцах сруба. Теоретически, их можно заменить на черепной брус, прикрепляемый к венцам в качестве уступа, к которому будут крепиться доски настила. Однако крепление должно быть очень прочным, ведь при утеплении вы добавите массу утеплителя.

Допустимым считается крепление досок настила на саморезы, если они кладутся на обвязочный брус или мауэрлат. Со стороны чердака поперек длине доски кладется брус или доска на ребре, а крепление идет снизу, через настил.

Далее снизу степлером крепится фольга, на нее набиваются рейки или бруски, которые будут служить основанием при монтаже вагонки.

Сверху укладывается слой гидроизоляции, причем желательно с нахлестом на стены, в него укладывается теплоизолятор, и все закрывается еще одним слоем гидроизоляции. Но это в случае, если теплоизолирующий материал подвержен намоканию. Керамзит можно не закрывать.

Вот такая технология, если говорить кратко. Те, кто хотел бы почитать «расширенную версию», в которой описывается более подробно и этот вариант, и подшивной, могут обратиться к этой статье.

Защитный экран из металла своими руками

Теперь посмотрим, как установить металлический экран для банной печи своими руками. Монтаж такого элемента, как правило, выполняется так, чтобы конструкция напоминала короб. Снаружи располагают нержавеющий металл или стальной лист, покрытый термоустойчивой краской. В результате между стальными листами образуется воздушная подушка, которая и помогает обеспечивать надежную теплоизоляцию. В нижних частях конструкции оставляют небольшие отверстия, способствующие циркуляции воздушных потоков и предотвращающих перегревание железного короба.

Для изготовления защитного экрана для банных печей из металла потребуется сварочный аппарат

Инструменты и материалы

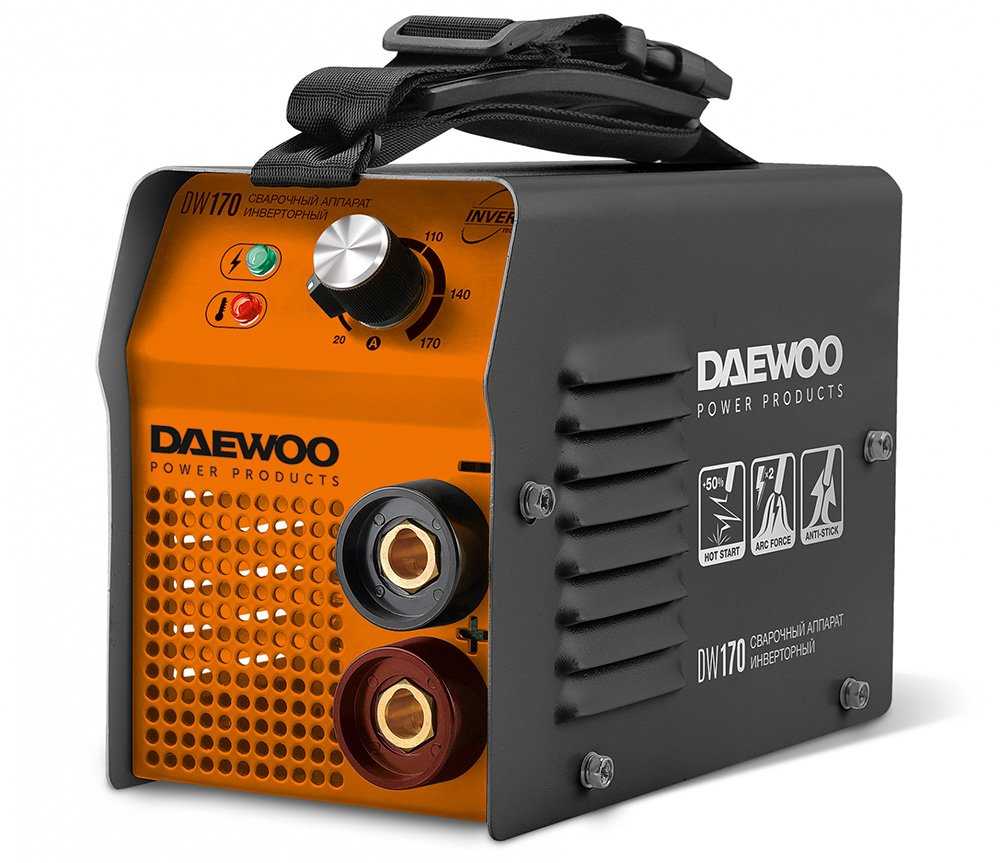

Для работы потребуются листы стали или нержавеющего металла, сварочный аппарат, болгарка с отрезными кругами по металлу, дрель, саморезы, негорючий материал.

Изготовление экрана

Выбираем отполированный металлический лист, отличающийся лучшей теплоотдачей. В большинстве случаев такие экраны устанавливают на задние стены, чтобы предотвратить потери тепла. Не следует укреплять такую защиту сразу на стену – вероятность возгорания возрастает в несколько раз. Чтобы установка была выполнена правильно, необходимо располагать между стеной и защитным элементом прослойку из негорючего материала таким образом, чтобы за листом осталось свободное пространство для воздуха.

Здесь справедливо будет заметить, что экран из нержавеющего материала для печи значительно лучше, чем с матовой поверхностью, которая хуже исполняет свое предназначение.

Установка

Исходя из того, как теплоизоляционный материал вами выбран, обустройство защитных экранных элементов выполняется следующим образом:

если используется рулонный материал, облицовку выполняют так, чтобы промежуток между планками получился несколько меньше, чем ширина самого материала. Утеплительный слой закладывают между планками, фиксируют к поверхности стены, крепят металлический экран,
когда в качестве теплоизолятора решено использовать минеральный картон либо листовой асбест, его крепят к поверхности стены, потом накрывают листом металла.

Чтобы эффективность защитных экранов была максимальной, рекомендуется выполнить установку напольного элемента, который подкладывается под печку.

Требования к установке

В 1991 году утверждены требования СНиП, определяющие отступы от нагревательных элементов. В них обозначены следующие дистанции:

от поверхности стены до нагревателя должно быть не менее 38 см для защищенных поверхностей и от 50 см – до незащищенных;
до защищенных стен – 38 см;
все противоположные стены – от 1.25 м.

По финским нормативам разрешается защищать стены из древесного материала базальтовым материалом, металлом, оцинкованной гофрой. Экраны должны обеспечивать отсутствие щелевых участков, чтобы исключить контактирование пламени с горючими материалами, и прогрев наружных поверхностей до температурного режима, не превышающего точку плавления или воспламенения.

Когда обязательно нужен?

Обычно экран устанавливается в каждой бане, однако существуют некоторые условия, при которых можно пренебречь этим правилом. В первую очередь это касается тех случаев, когда устанавливается печь со встроенным термическим щитом. Производитель самостоятельно скрывает открытые участки защитным кожухом, чтобы предупредить ожоги.

Более того, кладка экрана из кирпича для банной печи не требуется, если площадь парной достаточно велика. В таких случаях зону отдыха располагают вдали от печи, поэтому гости попросту не приближаются к опасной зоне.

Даже в подобных случаях рекомендуются декоративные щиты для печи в бане или обычные конструкции. Декоративные варианты могут создавать иллюзию защищенности, что может привести к увеличению травм.

Кладка экрана из кирпича для банной печи имеет важное преимущество – возможность расположения камней вокруг печи. Благодаря этому скорость остывания бани после прекращения топки снижается, что позволяет продолжить отдых

Требования СНИП

Защита стен бани от жара печи выполняется по требованиям строительных норм

Для домашнего мастера важно знать основные из них

СНиП III-Г.11-62

“Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ.”

По этим нормативам, зазоры от каменки до поверхностей стен:

толщина обложенных стеновых панелей каменки 24 см, с нанесенным слоем штукатурки из раствора извести, либо с добавлением слоя цемента, толщина которого 25 мм, а также при нанесении слоя раствора асбеста и глины, толщиной 4 см – расстояние должно быть минимум 13 см;
толщина стены каменки полкирпича и нанесением слоя штукатурки извести и добавлением асбеста, толщиной 25 мм или при защите с помощью асбестовермукулитовых плит 4 см толщиной – расстояние от 300 мм;
при установке стальных печей, с укрытием стенок печи огнеупорным материалом, минимальное расстояние до оштукатуренных деревянных стен 700 мм, при толщине слоя раствора гипса и извести 25 мм;
устанавливая стальную печку в баню с неоштукатуренными стенами, расстояние до них должно быть минимум 1000 мм.

Проверяет и подписывает разрешительные документы на пользование баней инспектор пожарной службы при проведении контрольных замеров. Только после этой процедуры можно пользоваться баней.

СНиП 2.04.05-91

“Отопление. Вентиляция и кондиционирование.”

При покупке промышленного образца печи с требованиями по установке можно ознакомиться в инструкции. Домашние мастера должны знать и выполнять несколько требований:

потолок в бане защищен плитой из асбеста, штукатуркой и листовым металлом, толщиной до 1 см, в этом случае выложенную из кирпича печь делают в высоту так, чтобы зазор до потолка минимум 250 мм;
устанавливая стальную, с защитным теплоизоляционным слоем печку, выдерживайте зазор до потолка не менее 700-800 мм, если потолок оштукатурен, и защищен негорючими материалами;
во всех иных случаях, расстояние до потолка должно быть 1200 мм.

Но перед самоделкиными встает вопрос, а чем обшить стену возле печки в бане?

Светоотражающая обшивка для стен

Нержавейку можно заменить более дешёвым вариантом – оцинковкой, однако при нагреве она может выделять вредные вещества, поэтому настоятельно не рекомендуем использовать её. Приступая к работам, закрепите утеплитель на стене, после чего, закройте его металлическим листом.

Чтобы такая теплоизоляция для печи бани была максимально продуктивной, отполируйте поверхность металла. Это позволит лучше отражать ИК-лучи обратно в парилку, причём, отражённые лучи будут лучше восприниматься человеком.

В качестве теплоизоляции вы можете использовать следующие материалы:

Базальтовая вата абсолютно безопасна для бани. Она хорошо сохраняет тепло, кроме того, обладает высокой гигроскопичностью и совершенно не горит;
Базальтовый картон – неплохой вариант для бани. Представляет собой тонкие листы базальтового волокна, которые отлично сохраняют тепло и не горят;
Асбестовый картон – прочный и долговечный теплоизолятор, который также подойдёт для бани;
Минерит для бани – это также отличный материал. Негорючие плиты специально изготавливаются для экранирования горячих поверхностей в банях и саунах;

Прежде чем обшить стену возле печки в бане, ознакомьтесь с правильной технологией её устройства

Самое важное – это порядок установки и соблюдение зазоров

Идеальная конструкция имеет следующую структуру:

Стена;
Вентиляционный зазор в 2-3 см;
Утеплитель 1-2 см;
Лист нержавейки.

Помните, что общее расстояние от стены до печи должно быть более 38 см. Для крепления используйте керамические втулки, которые помогут сформировать вентиляционные зазоры. Если расстояние между стеной и печью минимально, то необходимо использовать два слоя минеритовых плит, между которыми также нужно оставить зазор.

Из кирпича

В качестве основного рабочего материала используется кирпич и бетонная смесь. Следует использовать смеси, которые рассчитаны на эксплуатацию при высоких температурах. Если не желаете тратить денежные средства на его покупку, то следует добавить глину в стандартную смесь. Это укрепит будущую конструкцию.

При расчете необходимо учитывать три параметра, для определения необходимого количества кирпича, а именно:

Учитывайте, что между в кладке необходимо рассчитывать дополнительно по несколько миллиметров между кирпичами для бетонной смеси.

Процесс изготовления ничем не отличается от укладки кирпича. Все, что необходимо сделать, — это создать своеобразный кирпичный «забор» вокруг печи необходимой высоты.
После укладки необходимо как минимум 5-7 дней, чтобы раствор полностью высох. Более длинный срок требуется по причине замкнутого пространства – в нем хуже сохнет раствор.
После завершения последнего этапа работы следует дополнительно проверить крепость кладки. В случае необходимости поверх кирпича могут устанавливаться дополнительные базальтовые плиты для придания большей защищенности.

Критерии выбора

До того, как устанавливать в бане защитные экраны, необходимо правильно подобрать конструкцию. На выбор оказывает влияние большое количество разнообразных параметров – от материала, из которого изготовлена печь, ее мощности, до температурного режима и иных факторов.

Чтобы экран получился максимально эффективным и безопасным, рекомендуется принимать во внимание следующие параметры:

уровень жаропрочности материала;
сложность монтажных работ для устанавливаемой конструкции;
устойчивость к изнашиванию и перепадам температурного режима, ведь рабочие условия для экранных элементов считаются не самыми благоприятными;
цена материала, определяющая его эффективность.

Подробная инструкция по топке железной печи в бане

Закладка топлива в печь

Правильно топить баню дровами с железной печкой очень просто. Существует специальный алгоритм:

Закладываем на дно очищенной от золы топки 5-7 скомканных газетных листов. Сминать бумагу плотно не нужно, следует оставить небольшие прослойки воздуха между естественными изгибами.
Начинаем выкладывать небольшие дрова (щепки) на газеты так, чтобы покрыть всю поверхность печного дна. Между поленьями нижнего ряда нужно оставлять небольшие промежутки, шириной примерно в палец руки – так во время растопки воздух из поддувала будет более эффективно поступать в печь.
Продолжаем закладывать поленья одно на другое, прокладывая между ними слегка торчащие вперед березовые щепки. Подойдут любые сухие щепки, но березовые проще всего разжечь. Прекратить закладывание стоит при заполнении топки примерно на 80%, чтобы оставить место для циркуляции газов. Теперь можно поджигать дрова.
При подкладывании дров во время топки нужно дожидаться, пока предыдущая партия прогорит до состояния ярко-красных угольков, и только тогда закладывать следующую партию поленьев.
Печь растоплена, можно пользоваться

Использование шибера

Шибер – это заслонка на печном дымоходе. Её задача – не давать жару выходить из помещения через дымоход, когда процесс горения уже завершен.

Как правильно использовать шибер? Единственное важное правило при использовании шибера – перекрывать дымоход только когда горение уже завершилось. В противном случае, даже если в печи нет огня, а всего лишь происходит активное тление, есть риск утечки угарного газа

Советы

В парной можно повесить термометр и гигрометр – это позволит контролировать атмосферу в бане еще до того, как она истопится полностью и понимать, когда нужно прекратить добавлять в печь дрова.
Можно путем проб высчитать, сколько поленьев необходимо для создания в бане комфортной атмосферы, а во все последующие разы просто заранее готовить нужное число, чтобы избегать перегрева.
Веники для бани можно готовить летом, а использовать в течение всего сезона, если правильно хранить их. Идеальное состояние для веника во время хранения – подвешенное корешком вниз.
В начале растопки поддувало должно быть открыто максимально для лучшего притока кислорода.

Типичные ошибки

Слишком много дров одновременно. Если дрова в печи, особенно еще не растопленной, лежат слишком плотно, есть риск задымления помещения, потому что нормальной циркуляции газов в топке печи не будет.
Слишком рано закрыто поддувало/шиберная заслонка. В обоих случаях нарушение порядка использования печи приводит к затруднению циркуляции газов в процессе горения.

Критерии выбора

уровень жаропрочности материала,
сложность монтажных работ для устанавливаемой конструкции,
устойчивость к изнашиванию и перепадам температурного режима, ведь рабочие условия для экранных элементов считаются не самыми благоприятными,
цена материала, определяющая его эффективность.

Одностенные и двустенные дымоходы из оцинкованной стали – чем хороши и чем опасны

То время, когда в качестве системы дымоотведения традиционно использовался кирпичный дымоход или асбестовая труба, давно прошло. На данный момент появилось много аналогов (трубы из нержавейки, керамики, сэндвич), превосходящих последние варианты техническими и теплоизоляционными характеристиками. Одним из возможных вариантов обустройства системы дымоудаления является дымоход из оцинкованной стали.

Можно ли оцинкованные трубы использовать для дымохода

Изготовление дымохода из оцинкованного металла является, наверное, одним из самых спорных решений. С одной стороны, этот вариант намного дешевле, чем аналоги из нержавейки, с другой, есть опасения (не без оснований), что использование оцинковки повлияет на здоровье тех, кто проживает в здании.

Перед выбором дымохода данного типа потребуется учесть возможные риски и нюансы эксплуатации.

Вред оцинкованных дымоходов

Использовать нержавеющие оцинкованные трубы для дымохода можно, но потребуется учитывать определенные нюансы, связанные с эксплуатацией и характеристиками металла. В одном из справочников об оцинковке говорится следующее:

Нагрев цинка свыше 419,5°С опасен. В это время, особенно в условиях повышенной влажности, образуется окись металла. Испарения ядовиты и приводят к тяжелым отравлениям.
Чистый цинк не опасен для здоровья человека и содержится в его организме: зубах, поджелудочной железе, крови и т.д.
Особенно опасен технический цинк – во время производства, для придания металлу необходимых технических характеристик, в примесь добавляют мышьяк, сурьму и свинец.
