Установка дымохода в доме марки «Вулкан»

Из чего состоит дымоход вулкан?

Дымоходы вулкан из нержавеющей стали изготавливают только лишь из высококачественных материалов:

— Внешний контур сделан из полированной нержавеющей аустенитной стали AISI 304. При условии присутствия большого процента никеля в этой стали, она становится глубоко аустенитной, таким образом стабильной по структуре и неподвластной межкристаллитной коррозии. Также она достаточно устойчива к влиянию окружающей среды при разных климатических ситуациях.

— Внутренний контур сделан из нержавеющей аустенитной стали AISI 321. Она изготовлена для использования в условиях повышенной температуры и агрессивной среды, возникающей при работе дымоходов. Сталь имеет повышенную жаростойкость до 850 °С и высокие механические качества при длительном периоде эксплуатации. Этот вид стали также не склонен к межкристаллитной коррозии.

— Изоляция. Внутренний и внешний контур между собой поделены 50 мм слоем изоляции. Этот слой предохраняет дымоход от быстрого остывания и предупреждает образование конденсата, способствуя тем самым улучшению тяги и увеличению периода эксплуатации дымохода. При изготовлении нержавеющих дымоходов вулкан используется лишь изоляция, которая относится к категории «пожарная изоляция» компании Rockwool. Этот теплоизоляционный материал имеет маленький показатель теплопроводности и предназначен для рабочей температуры до 750 ° C. Температура агломерации волокон – 1000 ° C.

— Все детали дымохода оснащены нержавеющими крепежами (гайки, болты), сделанными также из стали.

Для изоляции фасонных изделий и линейной трубы для дымохода вулкан применяют уплотнительные кольца, которые обеспечивают неподвижность изоляционного материала и прекрасную центровку внутреннего контура к наружному, что намного упрощает стыковку. Совершенная герметичность дымохода достигается при помощи плазменной ТИГ-сварке исключительно встык, в условиях инертных газов.

При создании дымоходов проводится контроль качества при каждом процессе, что гарантирует 100% результат всей продукции. Качество металла подтверждено соответствующими сертификатами.

Проверка и обслуживание воздушных каналов ↑

Стоимость и порядок проверки дымоходов и вентиляционных каналов строго регламентированы и могут отличаться в зависимости от региона и требований контролирующих органов.

Средняя цена этой услуги 50-1500 рублей, более детальную информацию можно узнать в газовых службах либо организациях, контролирующих эксплуатацию печных дымоходов (почти всегда это структура при МЧС). Там же подскажут контакты официальных специализированных предприятий по проверке, ремонту и очистке данных устройств.

Кто и когда проверяет вентиляцию и дымоходы ↑

Осуществлять проверку вентканалов и дымоходов имеет право специализированная организация, имеющая соответствующую лицензию, оборудование и обученных специалистов. При этом заказчиком (и плательщиком) проверки для многоквартирных домов является представитель предприятия, осуществляющего эксплуатацию жилищного фонда или предоставляющего жилищно-коммунальные услуги, а для частного (одноквартирного) дома – его владелец.

Первичная проверка осуществляется в присутствии заказчика до подключения и ввода в эксплуатацию здания или нового оборудования.

Последующие проверки проводятся:

• перед началом отопительного сезона;
• для кирпичных каналов не реже одного раза в три месяца;
• для каналов из других материалов (стальных, асбоцементных и прочих) – не реже оного раза в год;
• после каждого ремонта или реконструкции дымоходов и вентканалов.

Кроме того, в зимнее время и при наступлении сильных морозов обязательно раз в месяц обследуются оголовки выходящих каналов на предмет их обледенения и закупорки.

В частных одноквартирных домах разрешается проведение повторных проверок и очисток вентканалов и дымоходов владельцем жилища. Для получения разрешения на производство данного вида работ он должен пройти обучение в специализированной организации с последующей проверкой знаний.

Комплектация и установка дымоходов из нержавейки

Внешне вентиляционное устройство выглядит как вертикальная стелла овального круглого сечения у стены дома. Корпус стоек к воздействию атмосферных осадков и агрессивной среде дымного воздуха. Устанавливается труба с использованием следующих деталей:

• прямые участки различной длины, стыкуемые через раструб;
• колено под 45º для плавного изменения курса;
• отводы 90º используют при отходе от топки с горизонтальным патрубком;
• оголовник на газовый выхлоп – колпак или дефлектор;
• термостойкие принадлежности для проведения ствола сквозь перекрытие, крышу или перегородку;
• тройник для слива конденсата, ревизионного люка;
• сборник жидкости с клапаном, крепёжные скобы, хомуты.

По сравнению с кирпичной шахтой, установка нержавеющего дымохода обходится дешевле и занимает меньше времени. Надёжность той и другой системы примерно одинаковая.

Виды вытяжек для подключения к очагу

Газоотводов выпускается много, и классифицируют их по нескольким признакам: по виду и устройству, размерам и способам соединения секций, по марке НС. Последний фактор важен в связи с кислотностью влаги, выделяющейся из дымной среды при контакте со стенками газохода

Сначала обращают внимание на строение канала проветривания, который бывает трёх видов:

• Одностеночные модели из листовой стали 0,5―2,0 мм заводского изготовления. Прокладываются внутри помещений, в наружном варианте требуется утепление корпуса, чтобы не потерять эффективность тяги. Минеральная вата в сочетании с фольгой – недорогое решение, если потребуется внешняя установка трубы для дымохода из нержавейки.
• Гофрированный рукав из НС выступает в качестве самостоятельного вентканала на сложных трассах. Длина изделия до 10 метров.
• Сэндвич дымоходы имеют двустенную конструкцию: в трубу большего диаметра помещается меньшее сечение, а зазор заполняется базальтовой ватой, устойчивой к нагреву. Такая сборка работает при любом расположении относительно стены здания.

Последний вариант имеет наибольшее распространение. Проходное сечение сэндвича 100―1000 мм.

Особенности монтажа нержавеющих труб

Установка дымохода из нержавеющей стали не очень сложная. В отличие от керамических труб, фундамент под такой газоотвод не требуется. К другим особенностям сборки относятся:

• заблаговременное определение соединительных мест: нельзя сочленять элементы в перегородках и потолке – дистанция до преграды ≥0,7 м;
• разметка прохода трубопровода сквозь кровлю – минимальный зазор 130 мм, если покрытие не горит; в другом случае 20 см для сэндвича и 1 метр при одностенной трубе;
• предварительная обработка стыков внутри воздуховода спецгерметиком;
• присоединение звеньев на горизонтальных и наклонных участках делают по ходу дыма, не затрудняя его движение; вертикальных – по стоку конденсата, чтобы вода не затекла в утеплитель;
• исключение соприкосновения дымоотвода с электропроводкой или газоснабжающими трубами.

Герметизация – важный этап строительства, от него зависит безопасность людей, а также стабильность тяги в вытяжном канале. Мастики берут термостойкие на силикатной основе.

Варианты соединений с котлами

Вентиляцию с оболочкой из НС изготавливают для твёрдотопливных котлов из стали AISI 321, 310, 309, ≥1,0 мм, газовых – толщиной 0,5―0,6 марки AISI 304, 304L и дизельных – AISI 316L=0,6―0,8 мм. У водогрейных колонок и печей подключающие к вентканалу патрубки располагаются с направлением вверх или горизонтально. При подключении соблюдаются правила:

• соотношение диаметров дымоотвода и топки для камина 1:10, квадратного – 1:15; поддувало должно быть меньшего размера;
• в других случаях сечение газоотвода всегда больше выхода из котла, если он не оборудован встроенной турбиной для создания тяги;
• сборка ведётся снизу вверх: от отопителя.

Подключение к стволу проветривания выполняется с вмонтированием в разъём шибера или заслонки. Все соединения скрепляются хомутами.

Для достижения этих целей были предприняты следующие шаги и действия

• • • Тщательное изучение европейских рынков и производства, достижение соглашений с ведущими мировыми компаниями в этой области
    • Постоянный мониторинг мирового и отечественного рынка, консультации и обмен опытом с европейскими производителями, которые продолжаются по сей день
    • Закупка и установка передового немецкого, швейцарского, австрийского, итальянского оборудования самого современного технологического оснащения
    • Набор в штат высокопрофессиональных специалистов, инженеров и конструкторов, проведение для них постоянных тренингов, дополнительное обучение и стажировка на лучших мировых производствах
    • Открытие независимой опытно-испытательной лаборатории при заводе ВУЛКАН
    • Использование только высококачественных материалов для производства дымоходов и их элементов, которые закупаются только у проверенных поставщиков и проходят дополнительную проверку, экспертизы, испытания и спектральный анализ.

Как выбрать дымоход

Удаление дыма должно работать бесперебойно. Это обеспечит необходимый уровень безопасности, защитит от перерасхода топлива. Выбирать дымопровод нужно с учетом вида отопителя: печи, камины, котлы имеют разные технические характеристики. Для некоторых типов оборудования требуется не только отвод продуктов сгорания, но и подача кислорода. Учитывается конструкция, практические свойства материала, долговечность в агрессивных условиях работы.

Вид отопителя

Оборудование имеет разные теплотехнические характеристики. Самая высокая температура отводящихся раскаленных газов в камине. Дым может разогреваться до 400-500 градусов, а при попадании в систему открытого пламени потребуется более высокая термостойкость. У современной теплотехники высокий КПД, топливо хорошо прогорает, температура дыма редко достигает высоких значений.

Необходимо учитывать интенсивность работы отопительного оборудования. С постоянными высокими температурами котла длительного горения справится керамика или нержавейка с толщиной стенки около 1 мм. Для систем, работающих менее интенсивно, больше подходят трубы, изготовленные из стали 0,5-0,8 мм.

Вид дымохода

В частном доме можно установить одноконтурный или двухконтурный дымоход. Труба без дополнительного контура утепления подвержена образованию конденсата. Это приводит к развитию коррозии, снижает срок службы. Для утепления используется базальтовая вата, которая защищается снаружи гладким или гофрированным кожухом.

Не тратить время на установку теплоизоляции поможет приобретение двухконтурной модели. Оборудование изготавливается в заводских условиях, используется теплоизолятор, соответствующий требованиям ГОСТ и нормативам противопожарной безопасности. Снаружи минвата защищается нержавейкой, устойчивой к перепадам температур, или декоративными элементами из бетона.

Конструкция

Выпускают прямоточные и горизонтальные системы. Классическая кирпичная труба относится к первому типу, который хорошо зарекомендовал при работе с твердотопливными котлами, печами. Конструкция простая, легко монтируется, не требует сложного обслуживания. Модификацией прямоточной модели является дымопровод с конденсатоотводом, который подключается к отопительному оборудованию через отвод в 90 градусов и сборник конденсата. Эта техника используется при подключении газовых котлов, крепится с помощью опорных или телескопических кронштейнов.

К горизонтальным системам относятся коаксиальные дымоходы, которые не только отводят дым, но и подают в камеру воздух. Канал двухслойный: по внутреннему диаметру выводятся продукты сгорания, по внешнему – подается с улицы воздух. Изделия могут комплектоваться вентиляторами для принудительного наддува.

Материал

Из традиционного огнеупорного кирпича возводят тяжелые конструкции с низкой устойчивостью к конденсату. Появление трещин приводит к снижению пожарной безопасности. Мастеров, способных возвести надежный дымоотвод, остается меньше с каждым годом. Стальные трубы не устойчивы к коррозии, кислота, обладают низкой жаропрочностью.

Нержавеющая аустенитная сталь имеет эстетичный вид, а многие марки устойчивы не только к высокой температуре, но и к воздействию концентрированных кислот. Преимущество у сплавов, в составе которых есть титан, алюминий, хром, эти элементы стабилизируют металл на молекулярном уровне. Самые надежные каналы – керамические, изготовленные из огнеупорной глины. Изделия устойчивы к агрессивному воздействию кислот, хлорсодержащих веществ. Недостаток – большой вес: под конструкцией нужно будет установить фундамент.

Долговечность

Трубы из кирпича служат 15-20 лет, стальные могут прогореть за 5-7 лет. Системы дымоудаления из нержавеющей стали работают от 30 до 50 лет. Керамика при правильном монтаже не требует замены на протяжении 50-100 лет. Важным фактором долговечности является правильная установка, своевременное обслуживание.

Установка дымовой трубы

Далее собранную конструкцию необходимо установить внутрь строения, через заранее приготовленное отверстие. Вертикальность установки дымохода определяем при помощи уровня, после чего фиксируем углы кронштейна крепления к стене при помощи саморезов. Далее фиксируем фланец к стене строения, закрывая тем самым изоляцию от воздействия атмосферных осадков.

Приступаем к установке последующих элементов дымохода, продолжая движение от кронштейна крепления к стене вверх по трассе дымохода. По ходу сборки дымохода вдоль вертикальной стены фиксируем дымоход к стене дома с помощью элемента крепления. Каждые два метра необходимо устанавливать элементы крепления к стене. Вертикальность дымохода, а также противопожарное расстояние между дымоходом и стеной выставляется при помощи дистанционирующих шпилек. Фиксирующие гайки необходимо плотно затягивать с расчетом на то, что дымоход будет подвергаться серьезным ветровым нагрузкам.

Огибание свеса кровли осуществляется за счет двух отводов. В зависимости от размеров свеса кровли используем отводы с разным углом поворотов, также не забываем фиксировать все элементы с помощью хомутов. Если вы монтируете дымоход небольшого диаметра, то вам будет удобно собирать несколько элементов на земле с последующей установкой на высоте. На окончание трубы устанавливается зонд или дефлектор, который будет не допускать попадания осадков внутрь дымовой трубы. Высота установки последнего элемента – зонда или дефлектора зависит от места расположения дымохода по отношению к коньку кровли, так как от этого будет значительно зависеть тяга, развиваемая вашим дымоходом.

Какие дымоходы лучше для бани? Как сделать дымоход для бани через потолок? Установка дымоходов для бани

Раньше банные печи не предусматривали дымохода. Тогда предки современных людей мылись по-черному. Сегодня больше нет нужды вдыхать угарный газ, также отсутствует сажа – все это так, потому что современные бани создаются по новым законам дизайна. В основном люди строят парные самостоятельно. Также следует соорудить печку и построить дымоход для бани. Но нужно помнить, что это очень ответственное дело, которое требует серьезного подхода. Можно случайно допустить одну небольшую ошибку, и парная будет работать не так, как задумано

Поэтому очень важно работать без спешки и предельно аккуратно

Лучшие сэндвич-дымоходы 2020-2021

• Ferrum;
• Дымок;
• Феникс;
• Вулкан;
• Гамарт.

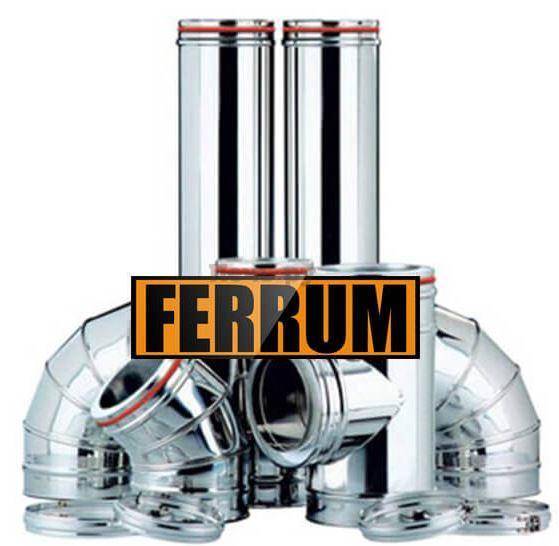

Ferrum 115 мм 0,8 мм (для каминов)

Дымоходы из нержавеющей стали по схеме «сэндвич» от производителя Ferrum имеют толщину стенки 0,8 мм. Для теплозащиты применен слой минеральной ваты плотностью 120 кг/м³. Внешняя оболочка выполнена из оцинкованного листа, сваренного лазерной установкой.

Внешняя оболочка дымохода Ferrum выполнена из оцинкованного листа, сваренного лазерной установкой.

Преимущества:

• пригодность для печей на дровах;
• в набор для монтажа входят термоустойчивый герметик и винты;
• для изготовления внутренней части применена сталь AISI 439, выдерживающая нагрев до +700°С.

Недостатки:

• верхняя секция имеет оболочку толщиной 0,5 мм;
• отводной участок от камина не имеет изоляционного слоя.

Где купить и цены

Дымок 115 мм 0,5 мм (универсальный)

В перечень лучших дымоходов, изготовленных из нержавеющей стали, входит продукция фирмы Дымок. За счет уменьшения толщины внутренней магистрали до 0,5 мм удалось снизить вес и себестоимость. Для защиты применена базальтовая вата от компании Rocwool и оцинкованный лист.

Продукция фирмы «Дымок» лидирует среди дымоходов из нержавеющей стали.

Преимущества:

Недостатки:

• в наборы не входит защитный элемент для перекрытий кровли (докупается отдельно);
• малая толщина металла, снижающая ресурс конструкции;
• не рекомендуется для печей на дровах из-за риска прогорания трубы.

Где купить и цены

Феникс 120 мм 1 мм (для бани)

Продукция от компании Феникс пригодна для печей с боковым отводом и для монтажа дымохода из сэндвич-труб через стену дома или бани. За счет увеличенной толщины стенки изделие выдерживает повышенную температуру, а большое сечение позволяет быстро растопить печь в бане. На оголовке предусмотрены точки крепления козырька для защиты от атмосферных осадков.

К недостаткам дымохода Феникс относят высокую стоимость — от 29 тысяч рублей.

Преимущества:

• для соединения листов использована аргоновая сварка;
• в набор входят тройник для сбора конденсата и переходные пластины для защиты перекрытий;
• предусмотрен регулируемый кронштейн для фиксации бокового отвода.

Недостатки:

Где купить и цены

Вулкан 120 мм 0,5 мм (для большого дома)

Набор предназначен для установки как через крышу, так и по боковой стене дома. Сэндвич-труба для дымохода имеет размер 120 мм, обеспечивающий беспрепятственный отвод продуктов сгорания от большой печи или камина. Внешний экран изготовлен из полированного листа нержавеющей стали, устойчивого к воздействию перепадов температур и атмосферных осадков.

Благодаря диаметру 120 мм, дымоход Вулкан обеспечивает беспрепятственный отвод продуктов сгорания от большой печи или камина.

Преимущества:

• для изготовления внутренней секции применена кислотоупорная сталь AISI 304 (допускает совместную работу с печами с медными элементами в камере сгорания);
• предусмотрен слой базальтовой ваты толщиной 50 мм;
• в набор включены противопожарные экраны для перекрытий и эластичная юбка для защиты стыка между трубой и крышей от осадков.

Недостатки:

• высокая цена;
• увеличенный до 0,22 м внешний диаметр;
• участок трубы от печи лишен изолятора.

Где купить и цены

Гамарт сэндвич-труба

Под маркой Гамарт поставляются сэндвич-трубы для дымохода, выполненные из нержавейки толщиной от 0,5 до 1,0 мм. Внешняя часть выполнена из оцинкованного листа или легированной стали, не подверженной коррозии. Покупатель самостоятельно набирает комплект, ориентируясь на конструктивные особенности дома.

Внешняя часть дымохода Гамарт выполнена из оцинкованного листа или легированной стали, не подверженной коррозии.

Преимущества:

• доступны варианты с внешней частью из нержавейки или оцинковки;
• для внутренней части применяются стали AISI 409 или AISI 439.

Недостатки:

• отсутствуют готовые наборы;
• часть компонентов изготавливается под заказ.

Где купить и цены

Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)

Сендвичные трубы для изготовления дымохода диаметром 0,2 м от Ferrum рассчитаны на использование в составе систем отопления. Толщина стенки 0,8 мм позволяет топить печи газом или углем. Для защиты от нагрева применена минеральная вата (слой толщиной 0,05 м).

Дымоход Ferrum диаметром 200 мм рассчитан на использование в составе систем отопления.

Преимущества:

• простой монтаж за счет использования переходных раструбов;
• в набор входят листы базальтовой ваты для защиты перекрытий;
• трубопровод выдерживает нагрев до +700°С.

Где купить и цены

Преимущества дымоходов «Вулкан»

1. Применяемая для производства дымоходов сталь устойчива к высоким температурам и кислотам.
2. Шов, который делается по технологии TIG, обеспечивает надежность и долговечность дымохода.
3. Плотный слой ваты Rockwool, изготавливаемый диаметром 50 мм или 100 мм, отвечает всем нормам пожарной безопасности.
4. Все части без труда крепятся друг к другу.
5. При нагревании металл расширяется, но система термокомпенсации исключает возможность деформации элементов.
6. Внутренние трубы надежно закреплены.
7. Комплектующие дымохода упакованы, что позволяет безопасно перевозить и хранить изделие.
8. Имеется Сертификат пожарной безопасности.
9. Имеется Сертификат соответствию Госстандартам.

Схема монтажа дымохода по наружной стене

Лучшие модели дымоходов

Комплект Феррум 115 мм, 0,8 мм

Комплект Феррум 115 мм, 0,8 мм

Дымоход предназначен для установки на всех видах каминов. Имеет прямое подключение и оптимальных входной диаметр. Сварочные швы конструкции обладают герметичностью и не пропускают в дымовой канал конденсат. Дымоход имеет наружную оболочку, выполненную из оцинкованной стали. Между ней и стенками основной конструкции проложена минеральная вата, которая защищает кровлю от возгорания.

Достоинства:

• все швы изделия выполнены лазерной сваркой;
• в комплект входит всё необходимое для монтажа конструкции;
• повышенная пожарная безопасность;
• есть оголовок, защищающий дымоход от попадания в него осадков и листвы.

Недостатки:

• небольшая толщина стенок конструкции;
• высокая стоимость.

Комплект Дымок 115 мм, 0,5 мм

Комплект Дымок 115 мм, 0,5 мм

Бюджетный вариант. Внутренние трубы конструкции имеют обмотку базальтовой ватой Rocwool, устойчивы к деформации. Наружная оболочка выполнена из оцинкованной стали. Сварные швы выполнены по технологии TIG.

Достоинства:

• доступная стоимость;
• есть оголовок и переходник с одноконтурной на двухконтурную конструкцию;
• высокое качество использующейся в производстве изделия стали марки AISI.

Недостатки:

• в комплект не входит изоляционный материал для стыков конструкции с кровлей;
• есть только одно крепление к вертикальным сооружениям;
• не рекомендуется для установки на печи и камины, работающих на дровах.

Комплект Феррум 200, 0,8 мм

Комплект Феррум 200, 0,8 мм

Большой пропускной диаметр труб позволяет их устанавливать не только в частных домах, но и в офисных зданиях. Дымоход изготовлен из нержавеющей стали. Конструкция имеет высокую степень прочности.

Среди других достоинств:

• герметичные швы;
• хорошая изоляция;
• простота монтажа;
• высокий вынос;
• есть оголовки на внутреннюю и наружную трубы.

Главный недостаток:

высокая стоимость.

Феникс 120 мм, 0,1 мм

Феникс 120 мм, 0,1 мм

Дымоходы этого вида отлично походят для печей для бани. Подключаются они к задней стенке тепловых агрегатов. В дымоходах хорошая тяга. Она позволяет растопить печь до максимально возможной температуры. Верхняя часть конструкции имеет сужение и оголовок.

Достоинства:

• хорошая изоляция;
• высокие эксплуатационные характеристики;
• наличие подставки для бокового отвода;
• прочные стыковые соединения.

Главный недостаток:

высокая стоимость.

Комплект Вулкан 120 мм, 0,5 мм

Комплект Вулкан 120 мм, 0,5 мм

Конструкция выполнена из нержавеющей стали. Устанавливается она вертикально через отверстие в крыше. У дымоходов этого типа презентабельный вид. Они идеально подходят для загородных домов.

Достоинства:

• наличие утеплённого зонта и сборника конденсата;
• могут устанавливаться на медное печное оборудование;
• надёжность и прочность.

Главный недостаток:

высокая стоимость.

СНиП

Устройство дымоходов регламентируется рядом нормативных документов, требования которых обязательны для исполнения. В их числе строительные нормы и правила. Они определяют порядок установки системы дымоудаления и её эксплуатации.

Требования к монтажу дымоходов изложены в ДБН В.2,5-20-2001 и СНиП 2.04.05-91. Правила эксплуатации и требования пожарной безопасности к дымоходам определены СНиП 41-01-2003. Основное правило устройства каналов отведения дыма: одна печь – один дымоход. Он должен обеспечивать достаточную для вывода всего объёма дымовых газов тягу.

Диаметр дымохода не должен быть меньше размера сечения выходного патрубка печного агрегата или камина. Категорически запрещается устанавливать металлические дымоходы с толщиною стенок менее 0,5 мм. Такие изделия должны обладать повышенной термической и антикоррозийной устойчивостью. Дымовые каналы не должны иметь более трёх поворотов.

Схема установки дымоходов «Вулкан»

Установка одноконтурных дымоходов «Вулкан» возможна только внутри здания, двухконтурных (сэндвич-дымоходы) – внутри и снаружи.

Наружный монтаж дымохода «Вулкан» – условные обозначения

1. Хомут DFN
2. Хомут под растяжки DHRH
3. Отвод DOTH 45 градусов
4. Соединительный хомут DHH
5. Крепление к стене DHSH
6. Труба дымовая двухконтурная DTH 1000
7. Труба дымовая двухконтурная DTH 500
8. Тройник DTRH с углом 90 градусов
9. Кронштейн крепления DOSH
10. Стакан для сбора конденсата
11. Переходник моно-термо PMT

Внутренний монтаж дымохода Вулкан – условные обозначения

1. Дефлектор DDH
2. Хомут для установки растяжек DHRH
3. Юбка DUH
4. Элемент для прохода через кровлю DКH
5. Труба двухконтурная DTH 1000
6. Хомут соединительный DHH
7. Фланец соединительный FHO
8. Труба двухконтурная DTH 500
9. Кронштейн крепления DOSH
10. Переходник моно-термо PMT

Элементы дымохода следует соединять оригинальными крепежными элементами. Они изготовлены из прочной нержавеющей стали: это гарантирует надежность соединения в течение многих лет.

Одноконтурные дымоходы собирают таким образом, чтобы зауженная часть каждого элемента была направлена вниз. В этом случае конденсат будет беспрепятственно стекать в конденсационный стакан, не задерживаясь на стыках.

Двухконтурные дымоходы должны собираться таким образом, чтобы зауженная часть наружного контура была направлена вверх (соединение по дыму). Это необходимо для беспрепятственного отведения дыма.

Категорически запрещается использовать для стыковки элементов молотки и кувалды. Все элементы дымоходов «Вулкан» хорошо изготовлены и поэтому устанавливаются без каких-либо усилий.

Монтаж

Монтаж систем дымоотвода на основе модульных металлических дымоходов «Вулкан» выполняется в соответствии с СП 7.13130.2013, кроме этого производителем предоставляется подробная инструкция по применению каждого элемента. Любой тип дымохода может содержать следующие конструктивные части:

• Труба
• Тройник, колено
• Переходники, конусы
• Ревизия, конденсатосборник
• Взрывной клапан
• Опоры, кронштейны, элементы крепления
• Оголовок дымохода (дефлектор, зонт, искрогаситель и т.д.)

Сборка осуществляется по раструбной технологии. В месте стыка труб часть одной трубы вставляется в развальцованную концовку другой, создавая прочное соединение. Для удобства сборки узкая часть трубы формуется гофрой.

Выбор сечения канала дымохода подбирается в соответствии с требованием производителя котла, печи или камина, так же как и высота готовой конструкции. Для обхода различных препятствий используются отводы, колено с углом поворота 15о, 30о 45о. Следует учитывать, что каждый случай, в котором нарушается горизонтальность канала дымохода, влияет на аэродинамическое сопротивление, от чего следует последнее компенсировать увеличением тяги. Подбирается большая высота дымохода или устанавливается дефлектор в качестве оголовка дымоотвода, если это допустимо типом котла и используемого топлива.

Монтаж дымохода «Вулкан» слева по наружной стене и справа внутри дома.

При проходе перекрытий, изготовленных из пожароопасных материалов, обязательно формируется слой изоляции вокруг трубы. При проходе кровли необходимо обеспечить герметичность стыка, но при условии отсутствия жесткой связки материала кровли и трубы дымохода. Если труба возвышается над уровнем кровли более 1,5 метра, то обязательно используется хомут под растяжки и сами растяжки.

Вся модульная конструкция металлического дымоотвода хоть и весит значительно меньше кирпичного, керамического дымохода, все же требует надежной опоры. В качестве основы используется кронштейн опорный с крепление к стене. В нем имеется проход требуемого диаметра, с одной стороны которого закрепляется ревизия, а с другой конденсатосборщик. Далее труба крепится поэлементно к ограждающим конструкциям с помощью хомутов, крепежных элементов или дополнительных кронштейнов с проходами.

Знакомимся с отечественным производителем

Оптимальное функционирование отопительного оборудования возможно только при организации качественного дымоотвода. Раньше для этого применялась кирпичная кладка – старый испытанный метод.

В наше время следует пользоваться новыми технологиями. К таковым можно по праву отнести современную продукцию, которую выпускает завод Вулкан, освоивший производство дымоходов с одноименным названием.

Эта компания находится в Санкт-Петербурге и изготавливает металлические модульные системы. Почти два десятилетия предприятие занимается проектированием и выпуском дымовых труб, и за эти годы, наработав уже большой опыт, стало признанным лидером на отечественном рынке. Дымоходы марки Вулкан сегодня можно приобрести практически в любом регионе страны.

Дымоходы: виды, особенности

Дымоход является инженерной системой, совмещаемой с печами, обогревательными котлами и каминами. Разница давления, возникающая на его входе и выходе, в системе возникает естественная. Существуют различные классификации дымоходов.

В зависимости от материала изготовления различают дымоходы:

• кирпичные;
• металлические;
• керамические;

• асбестовые;
• полимерные.

Мнение эксперта
Бородин Василий Платонович
Печник-каменьщик, специалист по каминам, печам и отопительным системам

Условно все существующие виды дымоходов подразделяют на две большие группы: прямые и сложные каналы.

Первый вид конструкций выполняется в виде прямой трубы. Достоинством такого вида дымоходов является обеспечение ими хорошей тяги, недостаток – большие потери тепла. Сложные конструкции оснащают дополнительными каналами. Проходя по ним дым разогревает стенки дымохода, которые становятся дополнительным излучателем тепла в помещении.

Классическим вариантом дымоходов является кирпичная конструкция. Она обладает рядом достоинств, главное из которых большая теплоёмкость. Такие дымоходы наиболее безопасные в эксплуатации, имеют большой эксплуатационный ресурс, обладают механической прочностью, но не могут устанавливаться только на отдельные модели современных обогревательных котлов, печей и каминов. Для них требуется устройство более простых и мобильных дымоходов.

Стальные одноконтурные дымоходы

Конструкции имеют вид трубы, выполненной из нержавеющей стали. В некоторых случаях для изготовления одноконтурных дымоходов для обогревательных котлов и каминов используют оцинкованное железо. Толщина стенок дымовых каналов этого типа начинается от 0,6 мм. Этого недостаточно для обеспечения длительного срока эксплуатации конструкции. Она часто прогорает. Срок службы таких дымоходов редко когда превышает 10 лет.

Способствуют этому:

• быстрый и простой монтаж конструкции;
• доступность материала и его относительно невысокая стоимость;
• малый вес.

Благодаря гладкой внутренней поверхности труб в них не собирается сажа. Такие конструкции не требуют устройства фундамента.

В числе существенных недостатков стальных или оцинкованных одноконтурных дымоходов:

• отсутствие утепления;
• плохая теплоёмкость;
• сложности в стыковке с кровельным материалом.

Мнение эксперта
Бородин Василий Платонович
Печник-каменьщик, специалист по каминам, печам и отопительным системам

При монтаже прямого дымохода между ним и кровлей устанавливают специальные прокладки. Можно такие конструкции выводить и через стены.

Стальные двухконтурные дымоходы

Основное отличие от одноконтурных конструкций – наличие двух стенок. Между ними закладывается термоустойчивый изоляционный материал. Конструкции можно стыковать вплотную с кровлей. Чаще всего дымоходы этого типа используются для устройства бокового выхода.

Керамические дымоходы

Конструкции состоят из керамической трубы и теплоизоляционного материала. Оболочкой для керамической трубы служит трубка из ячеистого бетона. Чаще всего, последняя имеет квадратное сечение.

К достоинствам конструкции относят:

• простота монтажа;
• высокая степень огнестойкости конструкции;

• длительный срок эксплуатации;
• гладкая внутренняя поверхность.

Асбестовые дымоходы

Одностенные конструкции обладают высокой степенью термоустойчивости. Дымоходы представляют собой прямостоящую трубу с круглым сечением и внутренней шероховатой поверхностью. Могут быть установлены на печи и камины, имеющие верхний канал вывода дыма.

В числе достоинств асбестовых дымоходов:

• невысокая стоимость;
• малый вес;
• огнестойкость.

Несмотря на все достоинства, у асбестовых дымоходов есть много минусов. Главный из них – низкая степень механической прочности. В трубах такого типа может скапливаться конденсат. Дымоход может иметь только прямую вертикальную форму. Очень часто его приходится очищать от сажи.

Полимерные дымоходы

Самая дешёвая конструкция, не отличающаяся надёжностью. Может использоваться как временное решение. Подходит только для подключения к газовым котлам. Несмотря на это, у полимерных дымоходов есть свои достоинства.

Среди достоинств:

• невысокая стоимость;
• гладкая внутренняя поверхность;

Мнение эксперта
Бородин Василий Платонович
Печник-каменьщик, специалист по каминам, печам и отопительным системам

Полимерные трубы часто используют для ремонта старых кирпичных дымовых каналов. Их просто вставляют в существующую конструкцию.
