Подбираем и делаем правильный дымоход для Булерьяна

Распространенные проблемы эксплуатации

Главная проблема при эксплуатации булерьяна – выделение горючих газов, которые не могут сгореть из-за влажности дров и выделяются в виде конденсата. Чтобы решить все проблемы эксплуатации достаточно использовать исключительно сухие дрова, иначе выделяемые газы будут осаживаться на поверхности труб и формировать наросты, приводящие к засору.

Булерьян может дымить из-за того, что отсутствует тяга или давно не производилось обслуживание печи, т.е. не прочищался дымоход, подобные ситуации происходят, если печь все-таки топилась влажными дровами. Эти проблемы можно устранить с помощью механической очистки труб специальным металлическим прутом или чисткой с помощью специальных химических брикетов. После прочистки дымохода и при наличии тяги дым не будет выходить наружу.

Так же дымить может из-за того, что полностью закрыта заслонка, т.е дыму попросту некуда выходить. Как сказано в инструкции по растапливанию печи, заслонку нельзя закрывать, только слегка прикрывать.

При установке печи необходим правильный монтаж наружных дымоходных труб. Если трубы установлены неправильно — рядом присутствуют возвышенности (деревья или строения), или труба недостаточно поднимается над кровлей дома и коньком, дым не сможет выходить через них, а будет выходить в помещение. Растопить печь при таких условиях невозможно. Проверьте правильность установки дымоходных труб.

Другие проблемы

Главными проблемами печей булерьян по отзывам пользователей является именно заброс дыма в помещение и выделение угарного газа, вредного для здоровья. Другие проблемы могут возникать из-за неправильной эксплуатации, использования влажных дров или выхода из строя печи. Как сказано выше, нельзя использовать в качестве топлива каменный уголь, чтобы не прогорели стенки котла.

Отопительные печи длительного горения Бренеран (Булерьян)

Производитель, выпускающий печи длительного горения Бренеран, накопил впечатляющий опыт в области изготовления подобного оборудования. Данные изделия имеют достойный спрос на российском рынке. Компания дает 2,5 летнюю гарантию на надежность и безопасность в эксплуатации своей продукции.

Производственная компания Лаотерм присутствует на рынке РФ с 93-го года. Ранее выпускала оборудование под брендом Булерьян. С 2005 года продукция получила современное брендовое название – Бренеран.

Преимущества отопительных печей Булерьян (Бренеран)

• Высокие эргономические качества.
• Удобство в эксплуатации.
• Безопасность при использовании и работе с топливными материалами.
• Эстетически привлекательный вид.
• Отличное сочетание стоимости и качественно-технических характеристик.

Компания R-sauna предлагает купить печь Булерьян по экономичным расценкам. Разнообразие ассортимента в разных ценовых категориях – это прекрасная возможность для потребителя подобрать оптимальное печное оборудование. Так же есть модели, оснащенные варочной плитой. Такие устройства используют не только для отопления помещений, но и для приготовления пищи – это отличное решение для загородных домов и помещений без централизованных инженерных коммуникаций.

В нашем каталоге представлены газогенераторные и банные модели, оборудование с варочной плитой, отопительная техника для водяного отопления, камины, мангалы, печи-мангалы, а так же запасные части, аксессуары и дополнения для печного оборудования.

Монтажные работы

Дымоход — это важный элемент печи булерьян. Оптимальным вариантом в данном случае считается обустройство теплоизоляционного дымохода. Связано это с тем, что на выходе из устройства газы имеют низкую температуру. В итоги образуется конденсат. Утепленные конструкции положительно решают такую проблему.

• гладкая поверхность;
• канал оптимальной формы;
• высокая стойкость к коррозии и температурам;
• долговечность, незначительный вес;
• простой монтаж.

Чертёж печи Булерьян.

Если дымоход изготавливается из кирпича, тогда толщина его стенок должна быть более 120 мм. Для бетонных конструкций этот показатель составляет более 60 мм, для металлических — более 1 мм. Вывод дымохода осуществляется на зданиях с кровлей из негорячего материала выше конька на 1-1,5 м. Если данный элемент находится внутри здания, тогда он нуждается в теплоизоляции, которая проводится с помощью минеральной ваты толщиной более 200-250 мм.

В основании данного элемента предусматривается для его чистки съемная панель либо отверстие с дверцей. В течение отопительного сезона булерьян чистится не менее 2-х раз.

Принципиальная схема

При работе агрегата кислород для дожигания забирается из топочного места. При этом доля воздуха, который отбирается от топки, механически изменяется. Его количество зависит от качества применяемого топлива и установленного режима топки. Этим булерьян отличается от всех систем с соединенными или же раздельными потоками воздуха.

Отделенное верхней перегородкой место образует камеру дожигания при работе в режиме тления. Дымовые газы из дожигателя выводятся в «боров», или «чушку». Эту часть дымохода размещают горизонтально, и ее длина составляет 0,8–1 м. Применение борова обязательно, так как он немного приостанавливает догорание газов, которые отходят.

В дымоходе после поворота располагается шибер, или дымовой дроссель. Вьюшка, которая полностью перекрывает дымоход, не предусмотрена, так что нет опасности угара. Диаметр дымохода немного больше поддувального патрубка, и в заслонке сделано отверстие, поэтому угарный газ в любом случае уйдет в трубу дымохода. Сверху шибера в печи расположен экономайзер.

Названия элементов

Изучив чертеж булерьяна, можно увидеть, что его устройство представляет собой вертикально расположенный участок дымохода. Длина его — от 1,5 до 3 м. В нем происходит окончательное сгорание чадных веществ. В борове середина газовой струи не успевает остыть, и отраженное от стенок экономайзера ИК делает сильнее концентрацию тепловой энергии в потоке, поэтому происходит вспышка газа.

Газ, который вспыхнул, увеличивается в объеме, однако в закрытом пространстве ему некуда деться, так что образуется газовая пробка. При этом горение в топке печи затихает, пробка охлаждается и проходит наружу, а горение опять усиливается.

Как правильно установить дымоходную систему?

Даже самый дорогой и правильный дымоход для Булерьяна не будет справляться с поставленными задачами, если при установке конструкции были нарушены правила. Дальше перечислены основные особенности монтажа.

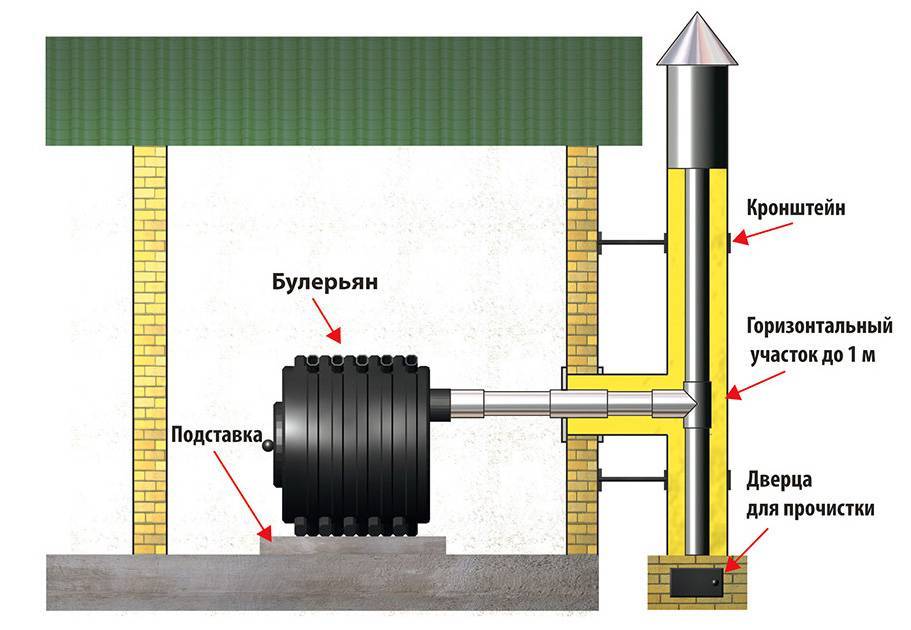

Наружный монтаж дымохода

Установочные работы проводятся по следующему плану:

• Создается отверстие (в крыше при вертикальном отводе или в стене при выводе трубы по фасаду дома).
• Элементы дымохода собираются, скрепляются между собой.
• Расстояние между стенками отверстия и дымоходным устройством наполняется негорючим утеплителем.
• После протяжки наружу конструкцию прикрепляют к стене или крыше хомутами.
• Когда дымоотводная система возвышается над кровлей более чем на 2 метра, то ставится растяжка, защищающая от ветра.

Если принимается решение выводить трубу через окно, то вырубка отверстий не нужна. Это удобно, но внешний вид будет не аккуратным

Варианты вывода дымохода наружу

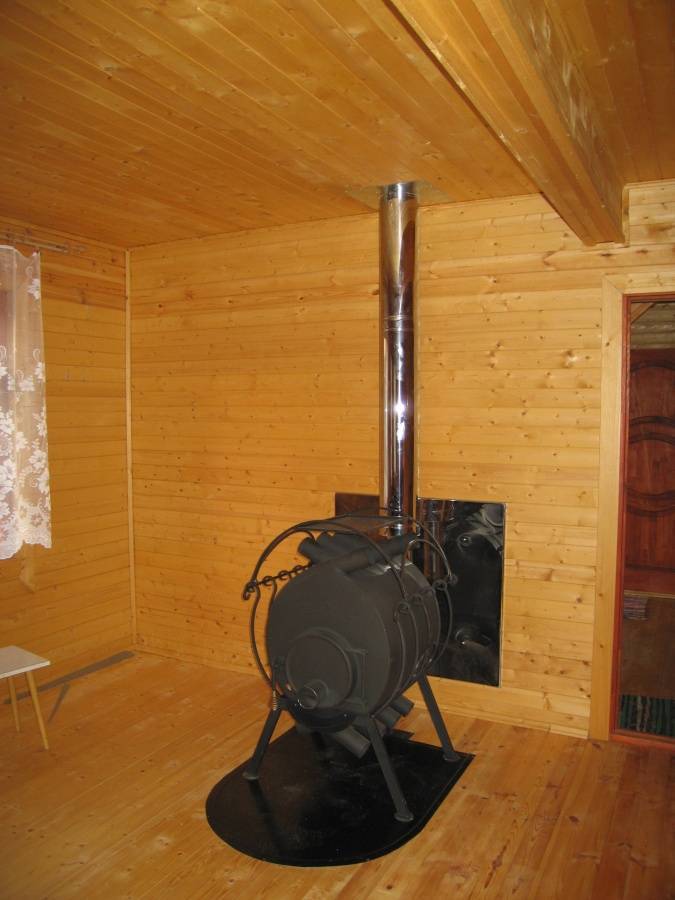

Внутридомовая установка дымоотвода

При обустройстве разделки крыши важно учитывать, что труба может нагреваться до 50-60 градусов, пар при выходе может иметь температуру выше 300 градусов. Это значит, что все близлежащие материалы стен и крыши должны быть жароустойчивыми, рядом не должно проходить газовых труб или находиться склад топлива

Между дымоходным устройством и кровельным материалов придется делать проходку с противопожарным зазором в 25-30 сантиметров.

Не делайте ошибок, это чревато последствиями

Подключение дымохода для Булерьяна

Для выполнения этого этапа монтажа понадобится адаптер. Роль переходника выполняет стандартная патрубок из нержавейки. После проведения всех монтажных работ требуется проверка тяги. Делается это с помощью открытого огня. В печи открывают заслонку, подносят зажженную спичку или листок бумаги. Пламя должно стабильно тянуться внутрь топки, дым не должен идти в помещение, а направляться строго по дымоотводу.

Адаптер для подключения дымохода к Булерьяну

Вариант установки 1

Вариант установки 2

Популярные производители

После того, как определитесь, из какого материала вам подходит для печи Булерьян дымоход, то следующий этап – выбрать производителя. Лидерами являются восемь компаний. Рассмотрим особенности каждой из них.

1. Schiedel. Эта немецкая фирма существует с 1946 года. Предлагает только два типа дымоходов для Булерьяна – стальные и керамические. Все модели подходят для многоквартирных домов, частных 1-2-этажных коттеджей. Также в ассортименте можно найти трубы для подводки к существующим кирпичным дымоотводам. Фирма дает тридцатилетнюю гарантию на свою продукцию.
2. Bofill. Испанский производитель дымоходов, один из старейших на рынке (существует с 1892 года). Специализируется на трубах из нержавеющей стали AISI 304 и 316. Фирма гарантирует термическую и механическую прочность, все изделия проходят тестирования вибронагрузкой, испытания тепловым ударом. Дымоходы сохранят герметичность при нагреве печи до 700 градусов.
3. Балтвент. Еще одна фирма, специализирующаяся на изготовлении печных дымоотводов из нержавейки (сэндвич с утеплителем). В каталоге есть модели для многоквартирных высотных домов, коттеджей, промышленных объектов. Производственный завод находится в Калининграде. Используемая производителем сталь – AISI 316L и AISI 304, считающиеся лучшими по антикоррозийным показателям, долговечности.
4. Теплов и Сухов. Фирма предлагает трубы для Булерьянов из особого жаропрочного материала – стали с добавлением молибдена и титана. Такой дымоход выдерживает очень высокую температуру (до 1000 градусов), обеспечивает высокий КПД. В каталоге компании есть системы для печей жилых помещений, а также системы, подходящие промышленным залам.
5. Jeremias. Немецкая фирма с главным заводом в Баварии. Дополнительные производственные предприятия находятся в США, Польше, России, Испании. Помимо стандартных стальных конструкций, предлагает клиентам устройства для коллективного подключения – установку дымоходов, к которым можно подводить сразу нескольких печей.
6. Вулкан. Российская фирма, производящая двухконтурные сэндвичи, овальные стальные системы, упрощенные одностенные дымоходы. При производстве используется сталь разных моделей – AISI 321, 316 L, 310. Они отличаются по характеристикам и стоимости, поэтому клиенту могут легко подобрать вариант, подходящий по соотношению «цена-качество».
7. Effe2. Итальянская фирма, производящая прочные керамические дымоходы. Особенность продукции Effe2 – небольшой вес в сравнении с керамикой от других фирм. Еще одна особенность – полная защита от конденсата и, как следствие, большой срок эксплуатации. Производитель дает 40 лет гарантии на свои дымоходы.
8. Tona. Немецкая корпорация, делает только керамические дымоотводы, идеально подходящие для Булерьянов. Работает по запатентованной технологии, позволяющей получать материал, устойчивый к повышенному нагреву, имеющий небольшой вес. Продукция достаточно дорогая, но это компенсируется большим сроком службы. Производитель уверяет, что ремонт и замена дымохода для печек не понадобится минимум полвека.

Частые ошибки и проблемы при установке

Самой существенной и опасной ошибкой является отсутствие дефлектора или хотя бы колпака над дымопроводом. Снег и дождь не должны попадать внутрь трубы – они усиливают образование конденсата, наледь может перекрыть сечение трубы.

Если дымовая труба выходит на кровлю в одном блоке с вентканалами (существует такая модификация – в одном корпусе проходит и дымовая, и вентиляционная труба), то дымовая должна быть выше вентиляционной, желательно на 500 мм.

В местах прохода конструкций через перекрытия категорически запрещается устанавливать стыки отдельных элементов – просочившийся горячий дым может вызвать пожар.

Особенности установки печи

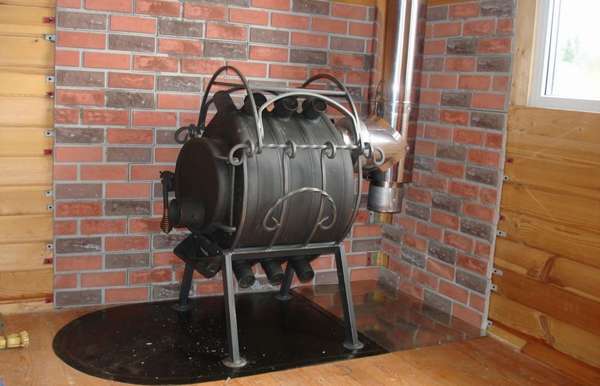

Перед установкой Булерьяна следует убедиться в том, что в помещении, в котором будет выполняться ее монтаж, возможна организация постоянного притока свежего воздуха, необходимого для ее полноценного горения. Правильный монтаж дымовой трубы обеспечит бесперебойную работу устройства.

Особого внимания требует и выбор места для установки агрегата. Место для установки печи должно быть выбрано таким образом, чтобы устройство могло обеспечить максимально эффективный обогрев помещения, а также имелся свободный доступ к ее топочной для очистки от продуктов горения.

Очень важно для предупреждения возгорания, чтобы пол под агрегатом был изготовлен из негорючих материалов. Помимо этого, печь должна быть установлена на металлическую подставку высотой не менее 20 см либо на кирпичное основание

В том случае, если пол в помещении изготовлен из горючих материалов, то для предупреждения возникновения возгорания его участок перед топочной должен быть защищен стальным листом

Помимо этого, печь должна быть установлена на металлическую подставку высотой не менее 20 см либо на кирпичное основание. В том случае, если пол в помещении изготовлен из горючих материалов, то для предупреждения возникновения возгорания его участок перед топочной должен быть защищен стальным листом.

В результате того, что время работы топочной этой печи значительно увеличено, для повышения КПД при эксплуатации агрегата предъявляются самые жесткие требования.

И если вы решили установить дымоход для Булерьяна самостоятельно своими руками, то необходимо особое внимание уделить выбору материала и условиям монтажа дымоотводящей трубы

Как правильно установить дымоходную систему?

Даже самый дорогой и правильный дымоход для Булерьяна не будет справляться с поставленными задачами, если при установке конструкции были нарушены правила. Дальше перечислены основные особенности монтажа.

Наружный монтаж дымохода

Установочные работы проводятся по следующему плану:

• Создается отверстие (в крыше при вертикальном отводе или в стене при выводе трубы по фасаду дома).
• Элементы дымохода собираются, скрепляются между собой.
• Расстояние между стенками отверстия и дымоходным устройством наполняется негорючим утеплителем.
• После протяжки наружу конструкцию прикрепляют к стене или крыше хомутами.
• Когда дымоотводная система возвышается над кровлей более чем на 2 метра, то ставится растяжка, защищающая от ветра.

Если принимается решение выводить трубу через окно, то вырубка отверстий не нужна. Это удобно, но внешний вид будет не аккуратным

Варианты вывода дымохода наружу

Внутридомовая установка дымоотвода

При обустройстве разделки крыши важно учитывать, что труба может нагреваться до 50-60 градусов, пар при выходе может иметь температуру выше 300 градусов. Это значит, что все близлежащие материалы стен и крыши должны быть жароустойчивыми, рядом не должно проходить газовых труб или находиться склад топлива

Между дымоходным устройством и кровельным материалов придется делать проходку с противопожарным зазором в 25-30 сантиметров

Между дымоходным устройством и кровельным материалов придется делать проходку с противопожарным зазором в 25-30 сантиметров.

Не делайте ошибок, это чревато последствиями

Подключение дымохода для Булерьяна

Для выполнения этого этапа монтажа понадобится адаптер. Роль переходника выполняет стандартная патрубок из нержавейки. После проведения всех монтажных работ требуется проверка тяги. Делается это с помощью открытого огня. В печи открывают заслонку, подносят зажженную спичку или листок бумаги. Пламя должно стабильно тянуться внутрь топки, дым не должен идти в помещение, а направляться строго по дымоотводу.

Адаптер для подключения дымохода к Булерьяну

Вариант установки 1

Вариант установки 2

Печь «Булерьян»: принцип работы

Булерьян – печка, разработанная канадскими дровосеками. Отличительная ее особенность – оперативный нагрев холодного помещения и способность функционировать практически на любом виде топлива – начиная с дров и заканчивая древесной стружкой и даже картоном.

Работа таких отопительных приборов возможна благодаря применению принципа контролируемого горения, а оно становится возможным лишь при условии отсутствия свободного доступа в топку кислорода. За подачей кислорода следит истопник, он запускает процесс газогенерации. Выделяемый в результате этого углекислый газ окончательно выгорает в камере вторичного дожига. Если заслонка, подающая в топку воздух, отрегулирована правильно, можно добиться предельного повышения КПД и при минимальном расходе топлива достичь максимального теплового эффекта.

Водяной контур в таком отопительном элементе обустроить невозможно, помещение нагревается за счет окружающих топку металлических труб. По ним циркулирует горячий воздух, образуемый путем нагревания холодных воздушных масс, забираемых с пола.

Булерьяны отлично зарекомендовали себя при обогреве просторных помещений без стен и перегородок. Чтобы нагревать воздух в соседних комнатах, используют дополнительные приборы, обеспечивающие циркуляцию воздуха.

Совет! Устанавливая булерьян в домах из дерева, соблюдайте правила пожарной безопасности.

Особенности монтажа и подключения

К готовым комплектам труб всегда идет в комплекте инструкция по монтажу, благодаря которой можно поставить их так, чтобы в будущем система работала без сбоев. Установка дымохода на Булерьян подразделяется на наружную и внутреннюю.

Если нужно установить трубу снаружи, в ней проделывается отверстие. Затем она выводится на улицу. Делается это так:

1. Проделывается отверстие в стене с соблюдением противопожарного зазора (от 5 см и больше). Зазор заполняется негорючим минеральным утеплителем, а потом закрывается накладкой. Такие отверстия нужно оставлять всегда, когда труба проходит сквозь стены в деревянных домах. В кирпичных строениях этого не требуется.
2. Вывод через стену нужно делать как минимум в метре от несущих конструкций дома, можно выводить дымоход и через окно.
3. Рассчитывается длина дымохода: она должна иметь высоту от 3 м, чтобы не допускалось задувания воздуха и обеспечивалась нормальная тяга.
4. Проводится расчет сечения трубы: диаметр подбирается из расчета 1 к 10. Сечение должно быть в 10 раз меньше размера топочной камеры.
5. В зависимости от производительности печки нужно провести и дополнительные расчеты. Если теплоотдача составляет 300 Гкал в час, то сечение должно иметь диаметр не менее 140×140 мм.
6. К стене трубу прикрепляют специальными хомутами. Если дымоход будет располагаться над уровнем крыши выше, чем на высоте в 2 м, то потребуются растяжки от ветровых нагрузок.

Строго следуем инструкции монтажа дымохода Что касается установки конструкции внутри дома, то здесь тоже имеются свои нюансы. В частности, не рекомендуется делать длинный горизонтальный дымоход, обходящий несущие балки. Его максимальная длина в таком положении составляет 3 метра. Нижний горизонтальный участок нужно располагать ровно, допускается лишь незначительное отклонение.

Обязательно нужно обустроить разделку крыши, чтобы обеспечить безопасное расстояние до горючих материалов. При установке для печки утепленной системы на основе нержавейки учитывается обеспечение стекания конденсата вниз.

Система устанавливается снизу вверх так, чтобы зазоры располагались вниз. Обязательно нужно проверить тягу. Для этого в печке открывается заслонка и зажигается спичка. Если огонь втягивается внутрь топки, значит, дымоход установлен правильно.

Нельзя устанавливать дымоход с диаметром меньшим, чем это предусмотрено в технической документации печи. Применение труб с большим сечением допускается.

Чтобы контролировать тягу внутри дымохода, ставится специальный шибер. Иногда при эксплуатации может потребоваться ее увеличение. Тогда дымоход прочищают и убирают конденсат.

К печи Булерьян установленный дымоход подключается через выходной патрубок посредством специального адаптера. Переходником может служить труба из нержавеющей стали. Поскольку этот участок будет нагреваться больше всего, для патрубка нужно брать сталь с соответствующей маркировкой.

Диаметр дымохода определяется в зависимости от размера топочной камеры печи и ее производительности. Горизонтальный участок не должен быть больше 3 метров, что обязательно учитывается перед установкой самой печки.

Достоинства печи Булерьян

Существенным плюсом этого вида отопительных устройств является то, что они могут работать на любом виде топлива. Это могут быть как просто дрова, так и любые древесные и торфяные отходы, паллеты либо брикеты, а также картон и бумага.

При использовании в качестве топлива опилок их рекомендуется закладывать в топку вместе с круглыми поленьями.

Запрещено в качестве энергоносителей применять для работы печи любые жидкие горючие смечи, а также уголь и кокс. Также не допускается сжигать в топке Булерьяна любые отходы нефтеперерабатывающей промышленности, а так же полиэтилен, пластмасс, резину и пластик.

Правильно установленный дымоход для Булерьяна обеспечит отопительному устройству качественную и длительную работу, однако не стоит постоянно использовать агрегат в режиме интенсивного горения, так как это значительно снизит его эксплуатационный срок.

Это тоже можно почитать:

• Что такое висячие стропила
• Как утеплить крышу минватой
• Что такое композитная черепица

https://youtube.com/watch?v=APG7VLXArMI

О печах «Булерьян»

«Булерьян» – торговая марка, известная российским потребителям по бытовым конвекционным печам. Сегодня эти печи выпускаются под маркой «Бренеран».

Все печи «Булерьян» поставляются с инструкцией, в которой указаны необходимая высота и диаметр дымохода. Таким образом, производитель избавляет покупателя от необходимости производить расчеты самостоятельно.

Поскольку в дымоход печей «Булерьян» и «Бренеран» практически всегда образуется большое количество конденсата, на выходе из печи обязательно устанавливается тройник со стаканом для его сбора.

Кирпичный дымоход используется в том случае, если печь устанавливается в каминный портал (декоративное обрамление, имитирующее камин). При этом кирпичный дымоход редко создается с нуля – обычно используется уже существующий.

Монтаж кирпичного дымохода специально для печи нецелесообразен – более того, внутри уже существующего канала настоятельно рекомендуется устанавливать стальной дымоход. Это связано с тем, что печи «Булерьян» имеют высокий КПД и, как следствие, низкую температуру продуктов сгорания. Объемы конденсата, образующегося при прохождении газов по дымоходу, довольно велик, а кирпич крайне чувствителен к конденсату. Установка стального дымохода внутри кирпичного позволит улучшить тягу, снизить количество конденсата и увеличить срок службы конструкции.

Установка керамического дымохода для печи «Булерьян»

Современные керамические дымоходы имеют трехкомпонентную структуру: каждый элемент включает в себя трубу из теплостойкой керамики, теплоизоляционные маты из минерального волокна и короб из легкого бетона. Такая структура обеспечивает хорошую тягу, отличную теплоизоляцию и очень долгую эксплуатацию дымохода.

Более подробную информацию о наших услугах вы можете получить по телефону 8 (495) 972 – 58 – 42.

Самодельный вариант

Установка проводится на каркас из металлических уголков или труб высотой в 25 см, поэтому рекомендуется проводить монтаж сразу на нем. Можно совместить каркас с топкой. Для этого нужно взять трубу из металла диаметром 40–60 см и длиной 50–70 см. Возможен и другой вариант. При его применении не нужна заготовка для корпуса. Его можно сделать из труб типа воздуховодов. Топка будет смонтирована из разных стальных листов.

Предлагаем ознакомиться: Заливка фундамента под баню своими руками

Схема сборки печи булерьян требует наличия следующих составных частей:

• Пластин из стали. Толщина их составляет 2 мм и 10 мм.
• Стальных труб. Толщина их стенки — 3 мм, наружный диаметр — 45–50 мм, количество — 9 штук, длина — до 1,5 м.
• Двери для топки круглой формы и петель для нее. Необходимо учесть, что диаметр топки составляет 25 см.
• Двух трубок для сектора дожигания газов. Их диаметр должен быть 12–16 мм.
• Пластины типа заслонки, которая применяется для регулирования подачи воздуха.

При изготовлении печи воздуходувы изгибают под 80 , затем их располагают на каркасе и прочно крепят, чтобы они не сдвинулись и не упали. Обычно это делают, приварив изнутри временные металлические полосы. Затем теплообменники собирают в одно целое путем сваривания при помощи металлических полосок, ширина которых составляет 5–6 см. После такого монтажа получится корпус в виде бочки, при этом трубы располагаются встречно. Убираем временные планки.

Конструкция схожая на оригинал

Чертежи предусматривают топочное отделение. Выполнив его монтаж, приваривают стальную пластину. Она необходима, чтобы класть на нее дрова. В дальнейшем изготавливают стальной круг толщиной 2 мм, внутри которого делают отверстие диаметром 120 мм. Круг крепят, и он служит задней стенкой. В отверстие устанавливают раструб дымохода. Затем внутрь его вставляют шибер, который держится благодаря пружине и ручке рычага.

Теперь необходимо оборудовать место, где дожигаются газы. В верхней части сверху крепят полосу, образующую второй этаж, а над ней приваривают две трубки диаметром 12 мм.

Своими руками смонтированы все основные части, и теперь необходимо установить дверцы топки. Спереди печи крепят стальной круг с бортиками. Именно на него будет надеваться дверца. На ней необходимо предусмотреть такой же выступ.

Для регулирования потока воздуха в двери топки вырезают отверстие диаметром 60 мм и вваривают в него трубку из стали.К раструбу дымохода крепят трубопровод, который после установки будет выше конька крыши. При монтаже труба дымохода снаружи должна быть хорошо утеплена, иначе будет образовываться конденсат.
