Печь Робинзон – верный и надежный спутник

Ракетная печь своими руками: преимущества, чертежи, недостатки

При желании обычную конструкцию печи можно усовершенствовать. Так буржуйка теряет много тепла, но, оборудуя прибор водяным контуром или кирпичной кладкой, можно решить эти проблемы. Для всех этих манипуляций делают чертежи.

Преимущества реактивных печей:

  1. Простая и бюджетная конструкция. Можно использовать подручные материалы, без значительных финансовых затрат. Все работы можно выполнить своими руками, особых знаний и навыков не потребуется.
  2. Можно самостоятельно контролировать горение, выбирая нужную интенсивность.
  3. Высокий КПД. В целом все зависит от качества монтажа. Главное, отобрать максимум энергии у дымовых газов.

Но такая простая и удобная конструкция имеет и значительные недостатки. Так нужно подбирать особое топливо для буржуйки. Нельзя использовать влажные дрова, иначе пиролиз не произойдет. Топка может начать обильно дымить, и все газы направятся в дом. К тому же ракетная печь требует повышенных требований к безопасности.

Самодельные реактивные печи не используют для отопления бани. Они малоэффективные при инфракрасном свете, что играет важную роль для парной. Поверхностные конструкции имеют небольшую площадь обогрева, поэтому не могут протопить баню.

О конструкции

Ракетная печь Робинзон состоит из таких элементов, как:

  • Топливник.
  • Труба для отвода образующегося дыма.

Особенность конструкции топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

Так выглядит ракетная печь из трубы

Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

Обычные схемы для создания печей имеют:

  • Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
  • Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
  • Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

Варианты конструкции

Варианты устройства

Варианты печи

Основные компоненты печи, а именно две трубы, могут располагаться по-разному. Отсюда и вариативность конструкции. Существует четыре основных  положения труб:

  1. Близкое параллельное. Положения, при котором трубы расположены близко к друг другу, они соприкасаются, а отверстия их смотрят вверх. В отверстие малой трубы закладываются дрова, через отверстие большой выходит тепло. Такая позиция удобная тем, что нагрев всей конструкции происходит очень быстро,
  2. Дальнее параллельное. Положение труб в данном случае такое же как и в первом случае, с той лишь разницей, что теперь они не соприкасаются друг с другом. Между ними проходит дополнительный отрезок трубы – дымоход, который удлиняет путь горящих газов. Этот отрезок может использоваться как вспомогательный варочный элемент,
  3. Угловое расположение. В этом случае малая труба, в которую будут закладываться дрова, присоединена к большой трубе под углом. Угол составляет около 45 градусов. Данное положение трубы очень удобно при закладывании дров,
  4. Двойное присоединение. При таком присоединении характерно наличие двух малых труб. Они расположены по бокам основной большой трубы, которая в данном случае должна быть большого диаметра. То есть топка происходит с двух точек. Таким образом собранные печи очень быстро нагреваются и предназначены в основном для длительного обогрева

Для того, чтобы приготовить или разогреть пищу при помощи печи Робинзон, нужно разместить на выходе вертикальной трубы плоскость, которая будет служить нагревательной поверхностью. Только стоит учесть, что эта поверхность не должна полностью закрывать отверстие трубы, иначе исчезнет тяга и тепла соответственно не будет.

Изготовление модернизированной печи Робинзон

Описанная в предыдущем разделе модель может быть усовершенствована с помощью дверцы, которая устанавливается на топливный бункер. Но если сделать створку на петлях, она будет просто откидываться наверх, что не позволит регулировать тягу. Такая деталь может быть только в положении «закрыто» либо «открыто». Намного эффективнее будет применение заслонки, перемещающейся вертикально или горизонтально. Чтобы ее установить, на бункере нужно приварить небольшие уголки размером 10×10 мм или 15×15 мм.

Помимо этого отмечают следующие варианты модернизации печи:

  • топливный бункер можно изготовить из более толстой стали, например 5 мм;
  • круглую дымоходную трубу заменить на квадратную;
  • для подставки использовать иной дизайн: как вариант, берутся уголки, шарики или другие элементы, которые есть под рукой;
  • изменить подставку под походную печь-ракету, для чего могут быть использованы металлическая пластина и отрезок арматуры для изготовления ножки.

Чтобы сделать модернизированную печь, понадобятся следующие материалы:

  1. Квадратная труба с сечением 160×160 мм и длиной 400 мм. Из нее будет изготовлен топливник.
  2. Квадратная труба с сечением 120×120 мм и длиной 600 мм. Она нужна для изготовления дымохода.
  3. Пятимиллиметровый лист стали и кусок арматуры диаметром 7-8 мм. Из них будет изготовлен элемент, разделяющий топливный отсек и поддувальный канал. Размер детали должен составить 300×155 мм.
  4. Стальной лист 350×180 мм. Такой материал необходим для изготовления печной подставки.
  5. Стальной лист размером 160×100 мм.

Технология производства этой модели походной печи принципиально не отличается от создания подобных конструкций:

  1. Металлическую пластину с колосником нужно приварить к стенкам бункера.
  2. Затем прикрепляется задняя часть емкости, а сверху – дымовая труба.
  3. Когда вся конструкция готова, снизу к ней приваривается металлическая подставка, а из куска арматуры делается дополнительная подпорка. Для нее можно использовать и часть вертикальной трубы, которая осталась после подрезания.
  4. Сверху на вертикальную трубу привариваются куски уголков, которые сформируют подставку под посуду. Ее высота должна составить 40-50 мм.
  5. Отверстие в топливном бункере нужно закрыть дверцей на петлях или заслонкой, вставленной в уголки.
  6. Готовое изделие можно испытать. Если все прошло удачно, сварные швы зачищаются, а реактивная печь покрывается жаростойкой краской. Это не только придаст изделию более привлекательный вид, но и защитит металл от коррозии.

Почему мы выбираем пластик

Современная химическая промышленность продвинулась довольно далеко в изготовлении пластических масс, отвечающих всем необходимым требованиям. Пластик сегодня обладает такими свойствами, которые делают его предпочтительным среди многих других:

  • материал отличается самой большой долговечностью среди всех других и безотказно служит до 50 лет,
  • он устойчив к воздействиям внешней среды. Даже при прямом попадании солнечных лучей качественный пластик не выгорает и не сохнет, как это бывает с деревом. Повышенная влажность не приведет к его медленному гниению. Пластик также устойчив ко многим агрессивным химическим средам,
  • пластиковые панели быстро и сравнительно просто устанавливаются, для этого не обязательно быть профессиональным строителем,
  • материал предлагает много вариантов дизайнерской отделки — палитра цветов разнообразна и доступна во всех строительных магазинах. Существуют и панели с набивным рисунком,
  • пластик относится к недорогим материалам, позволить себе отделку из пластиковых панелей вполне могут люди со средним достатком,
  • за пластиковыми панелями просто ухаживать — их можно мыть обычной водой или с добавлением моющих средств. Если какая-то из панелей повредилась, заменить ее также нетрудно, не разбирая всей конструкции.

Давайте поговорим и о недостатках пластиковых панелей. Собственно, всех волнует только одно — действительно ли пластик выделяет вредные вещества в воздух, и насколько он горюч. Сомнения вполне логичны, ведь на балкон, особенно, расположенный с южной стороны, ежедневно падает солнечный свет.

Но эти опасения были оправданы раньше, сегодня они напрасны. Современный ПВХ, из которого изготавливают панели, абсолютно безопасен в этом смысле. То же можно сказать и о горючести: пластик не горит, но медленно тлеет. А чтобы вредные вещества попали в воздух, нужна температура около 350⁰С, солнечных лучей для этого явно недостаточно.

Новые панели могут источать характерный запах, который со временем исчезает. Еще к недостаткам относят относительно низкую прочность — сильный удар может привести к образованию сколов и трещин, а острые предметы оставляют царапины на поверхности. Применять пластик рекомендуется для отделки внутри помещений.

Модели и производители печей

Прежде чем купить недорого печь для дома на дровах, стоит познакомиться с особенностями продукции известных производителей. В этом случае будет легче ориентироваться в предлагаемом в магазине ассортименте, в преимуществах и недостатках отдельных моделей.

Булерьян

Печь с подобным конструктивным исполнением впервые была разработана на территории Канады. Для нее характерно простота конструктивного исполнения и высокие эксплуатационные характеристики.

Топка цилиндрической формы изготавливается из стали, имеющей толщину 5 – 6 мм. Дверь топочной располагается на торцевой стороне. К корпусу привариваются полые трубы, имеющие круглое или прямоугольное сечение. После прогрева топки, воздух в трубах нагревается, обеспечивая активный конвекционный процесс.

Булерьян – качество, проверенное временем

Печи Бутакова

Запатентованная модель продемонстрировала хорошие результаты в суровых климатических условиях. Под данным товарным знаком выпускаются несколько моделей, с различными техническими характеристиками:

МодельМощность, кВтВес, кгОбъем внутреннего пространства, кубов
Студент970150
Инженер15113250
Доцент25164500
Профессор402351000
Академик553001200

Бутакова – надежность и долговечность

Бренеран

Российский аналог канадской модели, изготавливаемый по европейской технологии. Представлен несколькими моделями:

МодельМощность, кВтОтапливаемая площадь, квадратовВес, кг
АОТ-664056
АОТ-111180105
АОТ-1414160145
АОТ-1627240205
АОТ-1935400260

Печи непрерывного действия могут комплектоваться стеклянными дверцами. Допустимо подключение к водяному контуру. Однако в отличие от своего зарубежного аналога, у такого оборудования недостаточная герметичность дымового штуцера, что может стать причиной попадания конденсата в помещение.

Бренеран – российский аналог Булерьян

Теплодар

Продукция известного российского производителя. Отличается высоким КПД благодаря тщательно продуманной конструкции. Компактные размеры и небольшой вес. Можно выбрать печь длительного горения для гаражаили дома с подходящими характеристиками.

Теплодар Матрица-200 актуален для помещений с площадью до 200 квадратов. Сибирь обеспечивает быстрый прогрев комнаты. Модели серии Т станут лучшим выбором для гаража. Для кухни лучше приобрести отопительно-варочную печь-камин Вертикаль

Теплодар Матрица-200 – хороший выбор

Везувий

Российская разработка. Такие длительного горения печи на дровах для бани, дачи или загородного дома способны стать лучшим решением. Часто используются для обогрева хозяйственных построек. На выбор модели влияет назначение помещения, для которого она приобретается. Обеспечивают равномерный обогрев благодаря особому конструктивному исполнению: внутрь топки вварены трубы, через которые проходит нагретый воздух.

Везувий для равномерного обогрева дома

Термофор

Отечественная разработка для любого дома. Под данным товарным знаком выпускается несколько моделей:

  • Герма;
  • Золушка;
  • Индигирка;
  • Нормаль;
  • Огонь-батарея.

Печи могут использоваться для обогрева различных помещений с внутренним объемом 50-250 м³. Их мощность варьируется от 4 до 13 кВт.

Термофор в коричневом цвете

Ермак

Отопительное оборудование, имеющее небольшие размеры и классическую конструкцию. Надежный кожух защищает от вредных инфракрасных лучей. Это оптимальное решение для небольшого дачного дома.

Принцип работы печи Ермак

Принцип действия

Это устройство сделано на основе отопительной ракетной печи. Механизм ее работы заключается в следующем. Есть бункер, представляющий собой топливный отсек, в котором сгорает твердое топливо. Продукты горения попадают в горизонтальный участок трубы, а затем – в вертикальный. На начальной стадии работы печи наблюдается интенсивный нагрев дымовой трубы. При достижении высокой температуры устройство переходит в рабочий режим. Это случается, когда газы, образовавшиеся при сгорании дров, в вертикальной трубе воспламеняются и дают хороший жар.

Устройство Робинзон представляет собой несколько упрощенную ракетную печь. Это объясняется разным назначением агрегатов. От первой модели не требуется отопления помещения, а всего лишь нагрев воды и приготовление пищи. Но принцип используется тот же. В бункере дотлевают дрова, которые разогревают дымовую трубу, где затем догорают газы. При этом дымоход должен быть довольно длинным, чтобы не осталось никаких продуктов горения.

Чтобы реактивная печь работала эффективно, при монтаже конструкции должны соблюдаться следующие правила:

  1. Чтобы дымовая труба была как минимум вдвое длиннее горизонтального или наклонного участка.
  2. Топливный отсек по длине должен совпадать с горизонтальным участком. Обычно топливник устанавливают под углом 45°, хотя бывают конструкции с углом 90°. Но они менее удобны с точки зрения загрузки топлива.
  3. В сечении дымовая труба не должна быть меньше, чем сам топливный отсек.

Такая «малышка» позволит быстро согреть воду в экстремальных условиях

Подставку для емкости с водой легко можно сделать из дна или крышки банки, вырезав из нее середину, затем сделав надрезы с внутренней стороны получившейся окружности, и отогнув их вниз в виде ножек. Такая подставка отлично установится на края банки. Подставку также можно сделать из стальной проволоки, аккуратно согнув несколько отрезков и скрепив их между собой.

Походные печи типа «Робинзон»

Сегодня в продаже представлены различные походные компактные печки ракетного типа, имеющие разные названия, том числе и «Робинзон». Однако, опытный мастер, посмотрев на устройство подобного прибора, сразу разберется в его конструкции и сможет составить чертеж, по которому ее несложно будет изготовить.

Понятно, что изготовление подобных печей будет доступно лишь тем домашним мастерам, которые обладают навыками слесарных и сварочных работ и имеют в распоряжении советующее оборудование и инструменты.

Каждый хороший хозяин дома должен быть знаком с технологией сварки!

В повседневной жизни частного дома очень часто встречаются ситуации, когда без сварочных работ обойтись очень трудно. Мало иметь аппарат – нужно обладать определенными навыками. Надеемся, что специальная статья нашего портала, посвященная азам работы с электросваркой

, станет неплохим самоучителем для начинающих.

Необходимо знать, что у всех походных печей, работающих по описанному выше принципу, есть общие параметры, которые следует обязательно учитывать при составлении схемы-чертежа, иначе в функционировании конструкции могут возникнуть сбои. К таким характерным особенностям можно отнести следующие особенности:

  • Вертикальная труба должна иметь высоту, как минимум в два раза больше, чем длина топочного бункера.
  • Высота топливного бункера, устанавливаемого вертикально, должна быть, примерно равна длине горизонтального соединительного участка печи и ширине топочного отверстия.
  • Самым лучшим расположением топочного отдела будет установка его под углом в 45 градусов, так как в нем оптимально располагается поддувальный просвет, а также в него удобно укладывать топливо.
  • Рекомендовано, чтобы сечение входа топливного бункера было примерно равно аналогичному параметру вертикальной трубы.

Первый вариант походной печи

Такая модель походной печи – проста в конструкции и изготовлении и весьма компактна по габаритам. Для нее не потребуется большого количества материалов, и сделать ее можно буквально за несколько часов.

Печь булерьян своими руками: чертежи и схема конструкции

В России печи Булерьян существуют также под названиями Бренеран, Буллерьян, Буллериан или Канадская печь. Конструкция бывает пяти разных модификаций для обогрева помещений максимум до 1000 м3.

Печь булерьян своими руками

Кроме того, Булерьян успешно применяют в банях, дополняя основную часть печи каменкой.

Конструкция печи Булерьян

Печь Булерьян производят из жаропрочной стали. Внутри печи имеются две камеры сгорания: нижняя (газификации) и верхняя (где происходит дожигание дымовых газов). Отличительная особенность печи – опоясывающие цельносварной цилиндрический корпус трубы-воздуховоды большого диметра, скрепленные между собой объединяющим коллектором. Иногда применяют не стальные, а алюминиевые трубы.

На задней стенке печи расположены: дымовой патрубок, который тройником соединяют с дымовой трубой; дымовая труба со стаканом-заглушкой для сбора образующегося конденсата и с регулятором количества поступающего кислорода. Сверху на корпус печки устанавливают металлическую пластину, на которой удобно готовить пищу. Спереди топку закрывает герметичная дверца с регулятором мощности.

Образец печи булерьян

Для печи Булерьян используют такие виды топлива:

  • торфяные брикеты;
  • дрова;
  • различные отходы бумажной и деревообрбатывающей промышленности.

Сжигание в печи каменного угля может повредить элементы конструкции. Использование легковоспламеняющихся жидкостей или газов в качестве топлива недопустимо.

Как работает печь Булерьян?

Принцип работы печи Булерьян

Благодаря опоясывающим печь трубам, происходит быстрый ее нагрев и плавное распределение теплого воздуха по всему помещению. В каждом патрубке, соприкасающемся с топкой, воздух нагревается до температуры 60-150 градусов (холодный воздух поступает в каждую трубу снизу, нагревается и выходит с верхнего конца трубы), при этом не происходит накала металлической конструкции до красна.

Чтобы достичь быстрого прогрева помещения, необходимо постоянно производить дозакладку топлива (интенсивный режим). В случае, когда помещение прогрето, и необходимо только поддерживать в нем заданную температуру, производят закладку топлива и оно медленно тлея, выделяет тепло до 8 часов кряду (режим газификации).

Установка печи

Устанавливать печь Булерьян необходимо, выдержав расстояние от стен не менее полуметра (для защиты от возгорания), а перед печью должно быть не менее полутора метров свободного пространства. Под печью обязательно размещаем прочный негорючий фундамент – кирпичный или металлический.

Печь устанавливают на высоте до трехсот миллиметров от уровня пола. Дымовую трубу стоит утеплить минеральной ватой и оснастить козырьком для защиты от ветра и осадков.

Схема установки печи в доме

Эксплуатация печи

В процессе эксплуатации необходимо следовать таким правилам:

  • Устанавливаем оба регулятора-заслонки (на дверце и на дымоходе) в закрытое положение.
  • Закладываем в нижнюю камеру печи максимальное количество топлива, разжигаем огонь.
  • Регулируем интенсивность горения и температуру заслонкой-регулятором.
  • Чтобы произвести дозакладку топлива, обе заслонки полностью открываем, а спустя несколько минут, подкладываем в печь дрова.

При чистке печи нет необходимости в полном удалении золы с поверхности труб. Небольшой слой пепла желателен для хорошей газификации топлива.

Печь Булерьян своими руками: пошаговая инструкция по созданию

Будет достаточно трудно сделать печь Булерьян своими руками, не имея при этом необходимого промышленного оборудования и опыта сварки. В данном случае мы имеем дело с толстой сталью 4 миллиметровой толщины, а чтобы проварить такой толстый метал требуется достаточно навыков! Обязательно нужны: трубогибочный станок и сварочный аппарат, а также умение пользоваться ими.

Необходимые материалы и инструмент для работы:

  • жаропрочная котловая сталь (4 мм) размером 1х2 метра;
  • сталь толщиной 6 мм, размер 0,7х0,4 метра;
  • труба диаметром 110 мм и длиной 4 метра;
  • еще одна труба длиной десять метров, диаметром 57 мм и толщиной стенки 4 мм;
  • фурнитура металлическая (петли, ручки, запоры);
  • трубы 350 мм;
  • болгарка со всеми необходимыми кругами.

На бумаге обязательно делаем чертеж каждой детали в масштабе 1:1. По этим эскизам будем выполнять гибку, резку и сварку.

Ракета из кирпича – строим стационарную конструкцию

Если самодельный агрегат для приготовления пищи вы не планируете брать с собой в походы, есть возможность построить капитальную печку из кирпича. По принципу своего действия она ничем не будет отличаться от стандартных конструкций. Правда, трудовые и временные затраты на ее возведение потребуются немалые. Особенность Робинзона из кирпича состоит в том, что огневые каналы печки делают из шамотного материала. А вот верхняя часть конструкции – колпак, опять же таки изготавливается из металлической бочки либо баллона.

Внешне печи из кирпича могут отличаться друг от друга (разные чертежи предлагают строить стационарные ракеты с различными геометрическими характеристиками). Схема же их возведения всегда одинакова. Она приводится ниже:

Источник

Принцип работы

При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее. На этой схеме принцип работы ракетной печи с лежанкой

Устройство

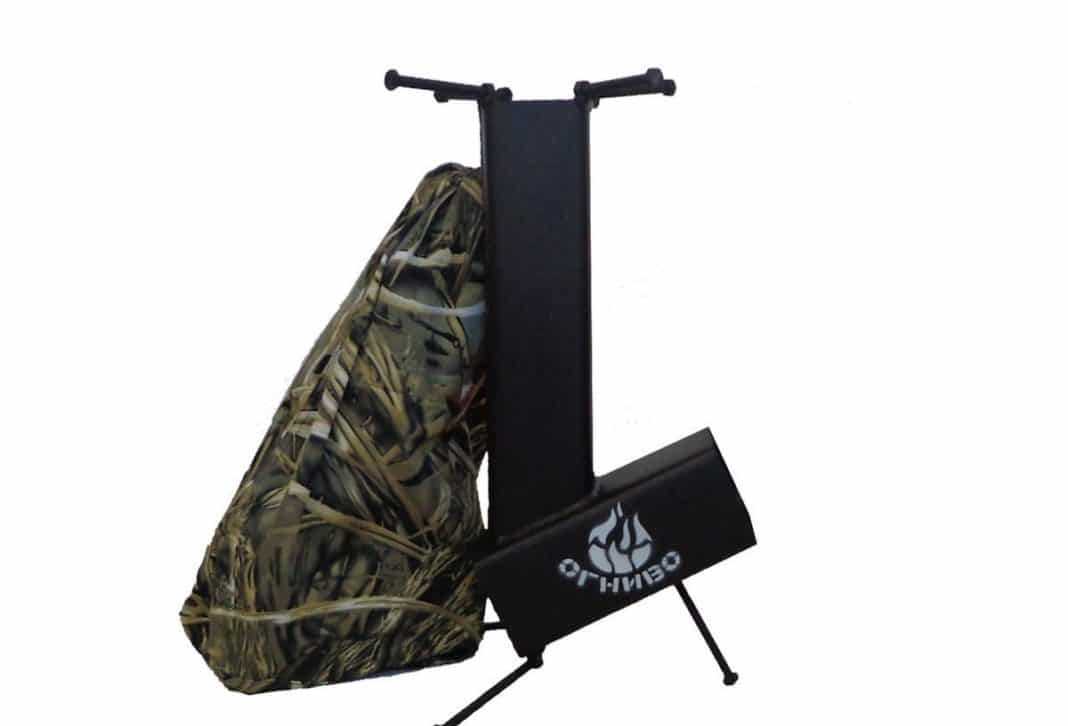

Заводские походные печи Робинзон производятся из профильной трубы с сечением 150×100 мм. Самодельные конструкции делаются такого же размера. При этом бункер изготавливают из профильной трубы, а дымоход – из круглой. Чтобы была нормальная тяга, дымоходная труба должна иметь диаметр не меньше, чем сечение топливника.

Для такой величины топливного отсека допускается дымовая труба длиной не более 90 см. Но подобные габариты делают агрегат неудобным для транспортировки, поэтому лучше ограничиться минимальными 60 см.

Для ножек берется стальной прут. На них предусмотрена резьба, благодаря чему опоры легко устанавливаются и снимаются. Однако после многократного использования реактивной печи она изрядно закопчена, потому процесс привинчивания ножек не очень приятен. Однако распространены и другие варианты, где используется стальной лист для изготовления подставки или устанавливаются несъемные ножки. Но это делает конструкцию более габаритной и неудобной при транспортировке.

В заводских печах Робинзон не предусмотрена подача воздуха в зону горения, а также они не имеют регулируемой крышки, которая изменяет доступ воздуха. Этот момент можно исправить в самодельных печах. Внутри бункера для горючего вещества приваривается пластина, внизу которой находится колосниковая решетка. На плоский элемент укладывается топливо. Через решетку в зону горения поступает воздух, а вверху топливника можно установить заслонку, с помощью которой будет регулироваться подача воздуха. Она делается несколько меньше топливника и не должна полностью перекрывать отверстие, иначе воздух перестанет поступать в отсек и огонь затухнет.

Такая конструкция реактивной печи предоставляет целый ряд преимуществ:

  • небольшое количество твердого топлива позволяет за короткое время довести до кипения воду, разогреть пищу или же приготовить несложные блюда;
  • Робинзон не боится ветра, потому огонь не затухает;
  • реактивная печь проста в монтаже;
  • устройство не коптит и не дымит;
  • заводские модели изготавливаются из высококачественного металла и покрываются термостойкой краской, выдерживающей высокие температуры;
  • топливо не прогорает слишком быстро;
  • устройство позволяет просушить дрова;
  • конструкция отличается устойчивостью и удобством в использовании;
  • печь-ракета нагревается довольно быстро;
  • максимальная температура на поверхности достигает 900 °C;
  • толстая сталь (3,5 мм) обеспечивает долговечность устройства.

Цена заводской модели составляет примерно 5 тыс. рублей. Но можно сэкономить, сделав такой агрегат своими руками. Эта задача выполнима при наличии определенных навыков.

Устройство и принцип работы

Оригинальное название печь Бубафоня получила по имени ее конструктора, умельца Афанасия Бубякина. За основу своей конструкции он взял пиролизный котел «Strоpuva» производящегося в Литве. Мастер упростил устройство печи, поэтому каждый народный мастер сможет изготовить ее самостоятельно. Самодельная пиролизная печь быстро завоевала популярность, благодаря высокому КПД, сочетающемуся с простотой изготовления.

Перед детальным описанием конструкции печи стоит рассмотреть принцип ее работы. Топливо в Бубафоне горит по принципу свечи – сверху вниз. Фактически дрова не горят, а постепенно тлеют, выделяя пиролизный газ. За распределение воздуха отвечает поршень в форме стального круга с ребрами и трубой посередине.

Эта деталь делит цилиндрический корпус печи на две камеры:

  • нижнюю – сжигания дров;
  • верхнюю – камеру сгорания газов.

Основа печи напоминает привычную Буржуйку, КПД которой всего 50 – 60%. При сгорании топлива в любых дровяных печах образуются газы, бесполезно растворяющиеся в воздухе.

В пиролизных котлах эта энергия используется для обогрева помещения. КПД поднимается до 80%. Бубафоня также работает по принципу пиролизного котла.

Это обеспечивает ее конструкция:

  • Основа – металлический бак в форме цилиндра. Внизу расположен колосник и входное отверстие для доступа воздуха.
  • Для защиты от огня и предотвращения его перемещения по емкости предусмотрен защитный экран. Для регуляции температуры используется заслонка, прекращающая подачу воздуха и горение.
  • Важная конструктивная деталь – подавитель. Это металлический круг с наваренными ребрами. Они нужны для создания воздушной прослойки, что позволит увеличить время тления топлива.
  • В центре подавителя расположена труба для отвода продуктов горения. На ее торце вмонтирована задвижка, позволяющая регулировать объем подаваемого внутрь камеры горения кислорода или полностью перекрывать его, когда нужно прекратить работу печи.
  • Топка печи снабжена крышкой с отверстиями. Это элемент камеры сгорания газов. Они проходят через зазор между стенками корпуса и диском поршня. Полный вывод продуктов горения осуществляет дымоход, присоединенный к верхней части.

Делаем печь – ракету

Большого труда не составит выполнить легкую походную печку, изображенную на чертеже, отыскав в доме такие материалы:

  • профильная труба круглая диаметром 133—150 мм длиной 0,5 м;
  • труба профильного сечения 14 х 20 см, длина 0,4 м;
  • металлический лист толщиной 2—3 мм на колосники;
  • пруток O8—10 мм для ножек;
  • обрезки железа на подставку.

Вертикальная круглая труба варится к профильной под угол 45°, после к корпусу приделываются проушины для ножек (они должны легко сниматься). Вовнутрь наклонного топливника ставится колосниковая решётка, с наружной стороны фиксируется крышка. Для комфорта чистки золы внизу неплохо бы установить вторую дверку.

Совет. В первую очередь приварите к верхнему срезу огневого канала подставку – между донышком посуды и корпусом должны проникать газы, иначе «ракетной» тяги не появится.

Чертеж усовершенствованной версии мобильной печи

Конструкцию печи можно улучшить, организовав подачу вторичного воздуха вовнутрь дымогарной трубы. Обновление даст возможность увеличить результативность и продолжительность горения дров. Просверлите по обоим бокам отверстия с двух сторон, прикрыв их ракетными «дюзами» согласно представленному чертежу. Как функционирует эта печка, показывается на видео:

Из баллона с газом

На изготовление печи – ракеты собственными руками пойдут подобные материалы:

  • трубы круглого сечения поперечными размерами 70 и 150 мм; с толщиной стены 4 мм;
  • квадратная профильная труба 150—200 мм в поперечнике;
  • дымоходный отрезок трубы O10—15 см;
  • сталь низкоуглеродистая (марка Ст20) листовая;
  • плотная базальтовая теплоизоляция (80—120 кг/м3) либо сыпучие огнезащитные материалы, к примеру, вермикулитовый либо перлитовый гравий.

Для начала металлический прокат порежьте на заготовки соответственно с чертежом. После необходимо спилить у пропанового баллона крышку, заранее открутив вентиль и наполнив резервуар доверху водой. Инструмент – обыкновенная угловая шлифмашина с кругом для металла.

Последующая методика сборки выглядит так:

  1. Разрежьте профильную трубу вдоль, отступив от края 35 мм. Одна часть пойдёт на изготовление зольника, вторая – поддувала.
  2. Состыкуйте топливник и дымогарную трубу под угол 90°, сделав необходимые вырезы. Сверху топки прорежьте проем, куда приварится загрузочный бункер.
  3. Сварите райзер с топливником, после наденьте кожух из трубы 150 мм, сделав внизу вырез под ширину топки.
  4. Установите и обварите бункер для закладки дров. Зафиксируйте дверки топливника и зольника.
  5. Засыпьте между стенками дожигателя и оболочки перлит.
  6. В баллоне сделайте боковой проем, чтобы вставить конструкцию которая готова. Крышку лучше выполнить съемной.
  7. Произведите заключительную сборку и приварите дымоходный отрезок трубы.

Детально об изготовлении ракетной печки из баллона расскажет специалист в видеосюжете:

Из кирпича

Простейшую ракетную печурку чтобы приготовить пищу можно сложить из кирпичей без использования раствора, как показано на схеме с порядовками. Такое сооружение несложно разобрать и переставить если понадобится.

Печь-ракету с лежанкой нужно ложить на бетонный фундамент либо бутового камня. Материал – керамический или шамотный кирпич, раствор песчано-глиняный либо шамотный исходя из этого. Готовое основание стелится рулонным кровельным материалом с целью защиты от негативного воздействия влаги, после ложится сплошной первый кирпичный ряд. Последующий рабочий порядок выглядит так:

  1. Выложите топливник, ставя кирпичи «на ребро». Таким образом сделайте перекрытие камеры, оставив устье для загрузки дров и райзера.
  2. Постройте трубу дожигателя из 9 рядов камней, устанавливаемых «на ребро» с перевязкой.
  3. Наденьте на райзер трубу или жестяные ведра, появившуюся полость засыпьте теплоизолятором либо простым песком.
  4. Установите бочку кверху дном, выведя отрезок трубы газов дыма снизу.
  5. Сложите кирпичную лежанку из 3—4 горизонтальных каналов.
  6. Произведите обмазку бочки и лежанки глиняным раствором.

Главное. Постройка производится с соблюдением правил кладки печи, расписанных в детальном руководстве.

Протяженность дымовых каналов изнутри лежанки ограничена тягой в ракетной печи и внешнем дымоходе. Лучше выдерживать общую длину газоходов в границах 4 м. Чтобы отопитель не дымил назад в комнату, подымите верх дымовой трубы на высоту 5 м, считая от колосников

Как выстроить кирпичную печку – ракету без бочки, обращаете внимание на видео:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
