Эжектор
Эжектор – ключевой рабочий узел дымогенератора, который устанавливается на выходе из камеры сгорания.
Он выглядит именно так, если речь идет о конструкции с верхним заборным патрубком. Если же заборная трубка находится внизу камеры сгорания, то эжектор монтируется снаружи (в верхней части дефлегматора) – на трубе, соединяющей нижний заборный патрубок и верхнюю трубу, подающую дым в коптильную камеру.
Принцип работы эжектора становится понятен, если посмотреть на рабочую схему устройства.
Основные размеры эжектора – это диаметры внешней и внутренней трубки устройства, а также расстояние, на которое внутренняя трубка (подающая чистый воздух в систему) заходит в выходную систему дымогенератора.
Размеры выходного отверстия нам уже известны – это проходной диаметр трубы ¾ дюйма. Что касается проходного диаметра внутренней трубки: 6-8 мм – оптимально.
Ratex Пользователь FORUMHOUSE
Если воздуходувка не очень мощная, то желательно трубочку для эжектора использовать с внутренним диаметром – 8…10 мм. Хотя, люди ставят и на 6 мм.
С помощью нехитрой смекалки и материалов, которые можно приобрести в любом строительном магазине, эжектор собирается в течение нескольких часов (максимум).
На какое расстояние маленькая трубка должна заходить в трубу с большим диаметром? Этот параметр имеет большое значение, ведь от него зависит уровень тяги и устойчивое тление щепы. Оптимально – тонкая трубка должна заходить в трубу ¾ дюйма на 2 см или же на 1…1,5 см от зеленой метки (смотрите фото). Перед осуществлением пробного запуска внутреннюю трубку рекомендуется делать с запасом по длине. Укоротить ее до оптимальных размеров можно по результатам эксперимента.
Что такое дымогенератор коптильни
Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.
Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.
Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.
С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.
Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.
- Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
- Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
- В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
- В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
- В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.
Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.
В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:
- Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
- Вместо шланга можно припаять медную трубку.
- Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.
Некоторые модификации такого подключения показаны на фото ниже.
Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.
Что такое холодное копчение
Холодное копчение — это процесс обработки продуктов с помощью дыма.
Температура копчения не превышает 30°, для чего между источником (тлеющей древесиной) и коптильным шкафом (емкостью, в которую загружены подготовленные продукты) делается длинный канал. Проходя по нему, дым теряет свою температуру и поступает в коптильню уже с нужными параметрами. Продукты, обработанные таким способом, сохраняют свои полезные свойства, витамины, микроэлементы. Отсутствие нагрева позволяет сохранить плотность и структуру продуктов. Таким способом можно готовить мясо, рыбу, бекон, фрукты и овощи и массу других продуктов.
Холодное копчение — весьма длительный процесс. Обработка длится многие часы, иногда — дни. В отдельных случаях длительность процедуры может достигнуть месяца. Кроме того, качество обработки зависит от особенностей конструкции коптильни, длины и конструкции канала и прочих факторов. Поэтому, качество копчения у разных конструкций немного отличается.
Для приготовления качественных копченых продуктов необходимо обеспечить соответствие оборудования определенным требованиям. Это усложняет процесс сборки стационарных коптилен, требует больших трудозатрат и множественных экспериментов.
Делаем дымогенератор своими руками: пошаговая инструкция
Пример сборки дымогенератора рассмотрим на девайсе, который нужен для копчения холодного типа. Основой нашего генератора дыма выступит профильная труба сечением 10*10 см. Мы говорили, что нужна круглая труба. Но можно взять и профилированную. Дело в том, что круглая труба более доступна, а профилированная более привлекательно смотрится, когда дымогенератор собран. Какого-то принципиального влияния на процесс копчения разница в трубах не оказывает. Также круглую сложнее варить.
Итак, приступим к изготовлению дымогенератора своими руками. На расстоянии около 2-3 см от нижнего края нашей трубы с помощью болгарки делаем соответствующие пропилы (на двух противоположных сторонах трубы).
Далее мы вырезаем из металлической сетки квадрат (или круг), по размерам немного превосходящий сечение (диаметр) трубы. Вставляем сетку в трубу, закрепляем ее через пропилы. Сетка располагается со стороны днища. С противоположной стороны привариваем кусок трубы сечением 3/4 дюйма. Если у вас нет сварочного аппарата, а дымогенератор своими руками для копчения сделать очень хочется, то можно сварку заменить на винтовое соединение. Это дольше, но ничем не хуже, если винтовое соединение не будет давать утечек.
Далее строго напротив нужно приварить специальный штуцер, который необходим для подключения компрессора. Следует расположить этот штуцер таким образом, чтобы его центр точно совпал с центром приваренной ранее трубы сечением 3/4 дюйма.
Теперь понадобится труба сечением 1/2 дюйма. Трубу вставляем в приваренный штуцер. Она должна пройти через корпус и попасть в трубку сечением 3/4 дюйма, которая располагается напротив. Войти трубка должна ровно на 1 см (не больше и не меньше). Через эту трубку будет потом поступать воздух от компрессора в процессе работы. Это будет создавать тягу и стимулировать процесс горения. А регулируя мощность работы компрессора, можно регулировать интенсивность потока дыма.
Остается сделать крышку. Из листа металла вырезаем крышку (круглая или квадратная в зависимости от формы трубы). Размер крышки чуть больше, чем сама труба. В центре делаем ручку (лучше из дерева, так как дерево меньше нагревается). Чтобы сделать крышку удобной, нужно по всему ее периметру приварить полосу из металла (ширина полосы — около 1 см). Такая крышка не будет падать в процессе работы дымогенератора. Своими руками его оказалось сделать совсем не сложно.
Остается приварить четыре ножки (в районе закрепления сетки). Ножки делаются из прутков арматуры. На этом все, теперь вы знаете, как сделать дымогенератор своими руками. Можно приступать к испытаниям. Дымогенератор нужно ставить на негорючую поверхность. Если у вас остались какие-то вопросы, то фото дымогенератора для копчения, своими руками изготовленного, помогут вам все прояснить.
Виды самодельных генераторов
Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.
Дымогенератор из электроплитки
Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.
Практически на любой даче есть электроплитка, она и станет частью коптильни
Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.
Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы
Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.
Генератор для коптильни из огнетушителя
Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.
Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.
Как сделать дымогенератор из огнетушителя в видеосюжете:
Как использовать аквариумный компрессор для дымогенератора
Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.
Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.
Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии
Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:
Печка-дымогенератор для коптильни
Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.
Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки
https://youtube.com/watch?v=VPGOrMuWwTE
Как это работает
Коптильня с дымогенератором, построенная своими руками очень мобильна и компактна. В нерабочем состоянии ее можно хранить в гараже, подвале, даже шкафу. Это в зависимости, от того, что используется в качестве, собственно, коптильни. Для камеры можно использовать любой металлический ящик подходящего размера. Если готового нет, то своими руками его можно сделать без особых проблем.
Для домашнего копчения оптимальны размеры — 1,0 / 0,6 / 0,6 м (В/ Ш / Г). Сверху ящик закрывается крышкой с вмонтированным термометром и несколькими мелкими (0,3 -0,5 мм) отверстиями для создания тяги. Верхняя часть коптильни в рабочем состоянии должна находиться выше дымогенератора — это создает дополнительную природную тягу, и, даже, при остановке вентилятора, дым будет поступать в камеру без задержек.
Теперь необходимо все собрать:
- Устанавливаем генератор на несгораемое основание — металлический стол, бетонную плиту или пол, керамическую плитку. Это нужно сделать из соображений пожарной безопасности. Помимо того, что дымогенератор довольно сильно нагревается, из него могут выпасть кусочки горящей щепы.
- В дымогенератор загружаем приблизительно 0,5 – 1 л сухой щепы, опилок, стружек лиственных деревьев (хвойные для копчения не используются) и плотно закрываем его крышкой.
- Подсоединяем патрубок компрессора и соединяем дымоход с коптильной камерой.
- Поджигаем топливо через боковое отверстие.
- Включаем вентилятор.
- Процесс копчения начался. Тройник с вентилятором выполняет роль инжектора. В трубе дымохода создается разрежение, которое вызывает втягивание дыма из генератора, и довольно ощутимый воздушно-дымовой поток направляется в сторону коптильного шкафа. Одновременно образуется приток воздуха в топку извне, сквозь боковые отверстия в дымогенераторе. Горение поддерживается само по себе и вмешательства человека не требуется.
Дымогенератор для холодного копчения: размеры
Габариты устройства, используемого для производства дыма, могут быть разными. Покупные модели, как правило, реализуются вместе с техническими документами, в которых указываются их характеристики. Из них же можно узнать о том, для какого коптильного шкафа будет оптимальным данный прибор.
На заметку! При сборке дымогенератора для коптильни своими руками рекомендуется заранее рассчитать его мощность. Этот показатель определяется в зависимости от объема коптильного резервуара. Не получится закоптить продукты в габаритной камере, если мощность этого прибора будет слишком маленькой.
Устройства, собранные в домашних условиях, с трудом поддаются классификации. Чтобы габариты емкости и мощность дымогенератора совпали, нередко требуется проводить тестовые запуски. Наиболее распространенный на сегодняшний день размер коптильного резервуара составляет 0,3 м³. Такая конструкция позволяет приготовить достаточное количество блюд, изготавливаемых в домашних условиях, путем холодного копчения. Своими руками дымогенератор можно выполнить из самых разных подручных средств.

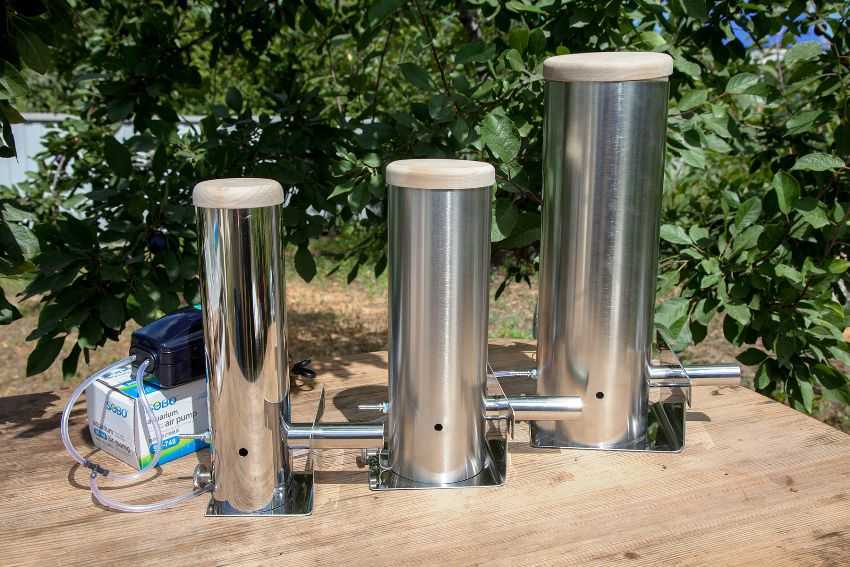

Агрегаты для копчения могут создаваться в разных вариациях и размерах.
Важно запомнить, что размеры самого прибора не так важны. Они зависят в первую очередь от того, какие будут использованы материалы при его сборке
Основным параметром в любом случае является мощность устройства, которая влияет на производительность дымогенератора.
Обзор нескольких дымогенераторов представленных на рынке
На рынке можно найти любой дымогенератор для холодного копчения. Каждая из представленных моделей имеет свои плюсы и минусы, о которых стоит узнать до того, как покупать тот или иной дымогенератор для холодного копчения.
Дачник
Дачник имеет небольшие размеры, а его вес достигает шести килограмм. Производитель дает гарантию на пять лет. средняя стоимость конструкции составляет 3400 рублей.
Плюсы:
- в час потребляет примерно 313 грамм щепы;
- менять нагрузку не нужно на протяжении трех месяцев;
- управлять прибором очень просто;
- монтаж не требует никаких специальных знаний;
- имеет небольшие размеры;
- установка конструкции не отнимает много времени;
- можно самостоятельно регулировать все необходимые параметры дыма;
- несмотря на то, что устройство очень простое, оно доказало свою эффективность на деле;
- на выходе получаются вкусные, ароматные и насыщенные полезными компонентами продукты.
Минусы:
невзрачный внешний вид конструкции.
Нanhi zmei 7l
Аппарат имеет высокий показатель производительности и может работать на одной загрузке на протяжении 12 часов. Кроме того, конструкция оборудована специальным фильтром, который не только задерживает лишнюю влагу, но очищает дым от смолы, чтобы сделать готовую продукцию еще вкуснее.
Дымогенератор Нanhi zmei 7l имеет вес, который достигает 12 килограмм. Производитель дает гарантию на год на данную модель. Средняя стоимость конструкции составляет 11 тысяч рублей.
- дымогенератор оборудован специальной безопасной электроподставкой для того, чтобы разогревать щепу;
- устройство может работать в автономном режиме на протяжении 12 часов;
- можно в ручном режиме регулировать мощность дыма, учитывая тип полуфабриката;
- длина змеевика достигает шести метров, что позволяет дыму охлаждаться до нужной температуры – 27 градусов;
- аппарат весьма надежный и имеет долгий срок эксплуатации;
- имеет небольшой размер, поэтому не занимает в помещении много места.
Минусы:
пользователи не обнаружили никаких существенных минусов.
Дым Дымыч
Вес устройства составляет 6,75 килограмм. Гарантия от производителя – один год. Средняя стоимость дымогенератора Дым Дымыч составляет 4000 рублей.
Плюсы:
- конструкция достаточно простая, но при этом имеет неплохие показатели прочности;
- за одно копчение можно загрузить до 15 килограмм разнообразных продуктов;
- монтаж дымогенератора не отнимает много времени, справиться с задачей сможет любой человек, даже тот, который совершенно не разбирается в технике;
- корпус конструкции изготовлен из нержавеющей стали;
- может работать в автономном режиме до 15 часов.
Минусы:
- немного сложно и неудобно снимать крышку;
- недостаточно толстые стенки корпуса – 0,8 миллиметра;
- нет специальной подставки.
Мerkel premium
Устройство имеет 2-милиметровые стенки, изготовленные качественной нержавеющей стали. Это значит, что конструкция будет работать достаточно долго и при этом она весьма надежная. В автономном режиме устройство может проработать практически 12 часов.
Плюсы:
- аппарат очень легко мыть – на это не уходит много времени;
- на выходе дым имеет идеальную температуру, которая не превышает отметку в 25 градусов;
- для того, чтобы слить собранный конденсат, нет необходимости в полной разборке конструкции;
- для крышки используется высококачественная древесина, которая не будет со временем разбухать и рассыхаться;
- дымогенератор Меркель имеет красивый дизайн;
- отличается от многих других моделей своим небольшим весом.
Минусы:
единственный недостаток, который обнаружили пользователи – это то, что нужно не забывать регулярно добавлять топливо.
Собираем дымогенератор своими руками для холодного копчения: видео процесса
Когда вы подготовили чертежи дымогенератора для холодного копчения приступаем к сборке деталей. Вот основные элементы и последовательность сборки оборудования:Компактный дымогенератор
- Вначале отрезаем кусок трубы для корпуса (0,5 – 0,8 м).
- Под внешний диаметр данного отрезка делаем верхнюю и нижнюю крышки. При этом днище должно быть с бортиками по бокам, чтобы пепел не вылетал.
- С боков основы, немного выше бортиков, просверлите несколько отверстий, которые будут служить для розжига и поступления кислорода (диаметр 0,6 – 0,8 см)
Вариант трубы с отверстием
Чтобы было удобно использовать дымогенератор, приварите ножки, которые в высоту должны быть около 15 – 20 см.
Обратите внимание! Если вы используете съемное днище, то боковые дверки в топке не потребуются. Для глухого – изготовьте дверцу и посадите ее на несколько петель, при этом необходимо сделать прорези для поступления воздуха как у обычных печей
- Верхняя крышка должна плотно находить на трубу, а также дополнительно необходимо изготовить куску для возможности открытия агрегата.
- Теперь ввариваем дымоотвод сверху основы, отступая 50 – 80 мм от среза.
- Ввариваете штуцер перпендикулярно к стене, необходимо сохранить выступ длиной 60 – 80 мм. Перед сваркой концы детали следует оснастить резьбой для тройника.
- После сварочных работ присоединяете тройник, а к нему 2 трубы – одну вниз, вторую к коптильне.
Сборка тройника
Устанавливаете вентилятор (прекрасно подойдет компрессор для аквариума). Он должен обеспечивать непрерывный поток воздуха и не быть мощным.
Вот и все, ваш агрегат готов.
«Лабиринт»
Это, пожалуй, самый простой вариант дымогенератора. Но он имеет ряд недостатков, о которых позднее.
Для изготовления понадобится:
- лист металла метр на метр;
- такой же лист перфорированного металла (чем меньше отверстия, тем лучше);
Для сборки делаем следующее:
- нарезаем перфорированный металл на полоски высотой 20 – 25 см;
- нижние 5 см полоски загибаем под углом 90о;
- проделываем в загибах отверстия;
- формируем на листе металла спиралевидный лабиринт из нарезок (просвет между стенками должен составлять 20 – 25 см);
- просверливаем в листе отверстия для крепежа стенок лабиринта;
- соединяем элементы конструкции болтовым креплением.
Работает «лабиринт» очень просто. В него засыпают толстый слой щепы и поджигают. Воздух через стенки проникает с трудом, поэтому древесина медленно тлеет, а не горит. Во время этого выделяется большое количество дыма.
- Главный минус такой конструкции – необходимость в коптильне в виде отдельного помещения. Ведь устройства для нагнетания дыма здесь отсутствуют. Дымогенератор ставится в одном углу коптильни, продукты подвешиваются в другом. Это позволяет избежать их излишнего нагрева.
- Второй существенный недостаток – высокий расход щепы. Чтобы заполнить дымом комнату, оборудованную под коптильню, нужно сжечь довольно много древесины.
- Наконец, третий минус – низкая эффективность. Дым не будет таким концентрированным, как в двух других конструкциях. А значит, процедура копчения займет в несколько раз больше времени.
Поэтому «лабиринт» подойдет тем, кто:
- имеет отдельное помещение под коптильню;
- не боится расходов на щепу (или получает ее бесплатно);
Создание дымогенератора своими руками для холодного копчения: видео и текстовая инструкция
Для изготовления основной части конструкции можно использовать чертежи, которые были представлены ранее. Следующие советы помогут выполнить сборку без ошибок:
- Выбирают толщину стенок стального корпуса более 2,5 мм, чтобы предотвратить деформации при сильном нагреве.
- Так как в верхней части температуры большой не будет, допустимо применение гибкого шланга для подсоединения компрессора. Бобышку можно изготовить из тефлона. Она выполняет функции изолятора и соединительного элемента. В нее вставляют трубки соответствующих размеров.
Вместо этого узла можно использовать подходящие стандартные метизы
- Дно не обязательно надо делать съемным. При желании, создают широкое отверстие с закрывающейся дверцей. Через него извлекают золу. Перемещением заслонки регулируют тягу. Такой вариант используют при большом размере корпуса.
- Верхняя крышка должна закрываться плотно.
- Все сварные соединения очищают. Чтобы предотвратить появления ржавчины, снаружи корпус покрывают грунтом и краской. Эти составы должны быть устойчивы к высоким температурам.
- После сборки и присоединения компрессора емкость заполняют опилками и проверяют работоспособность устройства.
Watch this video on YouTube
Дымогенератор для холодного копчения своими руками: чертеж
Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.
Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.
Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи
Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.
Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.
Как сделать дымогенератор своими руками: изготовление эжектора
Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:
нижние;
Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора
верхние.
Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.
Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.
Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.
Схема эжектора для дымогенератора холодного копчения
Из чего сделать компрессор для дымогенератора своими руками?
Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.
Статья по теме:
Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.
В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.
Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера
Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.
Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.
Фото дымогенераторов своими руками
Также рекомендуем просмотреть:
- Вентилятор своими руками
- Прикормка своими руками
- Откатные ворота своими руками
- Ремонт компьютера своими руками
- Станок по дереву своими руками
- Столешница своими руками
- Брусья своими руками
- Лампа своими руками
- Котел своими руками
- Установка кондиционера своими руками
- Отопление своими руками
- Фильтр для воды своими руками
- Как сделать нож своими руками
- Усилитель сигнала своими руками
- Ремонт телевизора своими руками
- Зарядное для аккумулятора своими руками
- Точечная сварка своими руками
- Металлоискатель своими руками
- Ремонт стиральных машин своими руками
- Ремонт холодильника своими руками
- Антенна своими руками
- Ремонт велосипеда своими руками
- Сварочный аппарат своими руками
- Холодная ковка своими руками
- Трубогиб своими руками
- Дымоход своими руками
- Заземление своими руками
- Стеллаж своими руками
- Блок питания своими руками
- Светильник своими руками
- Жалюзи своими руками
- Светодиодная лента своими руками
- Нивелир своими руками
- Замена ремня ГРМ своими руками
- Лодка своими руками
- Как сделать насос своими руками
- Компрессор своими руками
- Усилитель звука своими руками
- Аквариум своими руками
- Сверлильный станок своими руками
