Делаем дверцу для печи своими руками из доступных материалов

Простая и экономная кладка печи

Есть несколько вариантов, как сложить печь из кирпича своими руками для дома с плитой поэтапно и правильно. В первую очередь, надо предварительно определить, какое главное назначение конструкции – отопление или для готовки. Возможно, вы выберите вариант с дополнительными элементами, указанными выше или прямоточную конструкцию. Главное в решении этого вопроса – это назначение будущей конструкции.

Конструкция маленькой печи Источник avatars.mds.yandex.net

Конструкции со слабыми газовыми оборотами не обеспечивают высокую теплоотдачу. В основном их применяют для маленьких площадей – до 16 м² и гаражей.

С варочной поверхностью

Как сделать печку такого типа, описано ниже. Самая простая модель небольших размеров – 78х53 см (ШхГ) и позволяет разместить одну конфорку. Можно использовать красный кирпич, но его надо подбирать очень тщательно – только ровный и без трещин. Это позволит сэкономить на покупке огнеупорных камней.

Для раствора берётся глина/вода/песок (4/1/8 ч.). Количество раствора определяется в соответствии с количеством кирпича. Если шов будет 3-5 мм, то его хватит на 50 шт. камней.

Процесс кладки печки немного меньших размеров выглядит следующим образом:

  • Готовится основание, которое примерно на 10 см шире будущей конструкции, первый кирпич на основании размещается на уровне пола. При подполье от 0,5 м яма не понадобиться.
  • Делается опалубка 74х61 см, сверху рубероид (в два слоя) и заливается бетон. Возводить конструкцию начинают через 7 дней и не раньше. Необходимо, чтобы фундамент хорошо высох, в противном случае конструкция просто просядет, может наклониться и потрескаться.

Фундамент под печку Источник bricks.su

  • Глубина конструкции составляет 3 камня, ширина в два раза меньше – 1,5 (76х39 см). Камни подгоняются сначала без раствора. Слой раствора для нижнего ряда не больше 5 мм.
  • На следующем ярусе оставляют отверстие для дверки поддува. Крепление происходит проволокой, её концы закладывают в швах. Оставляют зазор между металлом и камнем.
  • Камни 4 яруса укладывают на ребро, создаётся топка, сзади дымооборот. Сзади один камень кладут без использования раствора, его надо убирать для чистки камеры. В дымоходе делают две подставки, они держат перегородки.
  • 5 ряд кладут плашмя, оставляют отверстие для дверки, сзади будут каналы.
  • С 8-го перекрывается дверка. В топке сзади ставится кирпич со скошенным торцом.
  • После 9-го яруса кладут шнур (асбестовый), он применяется как герметизирующий материал стыков.
  • На 10-м топливник закрывают плитой.
  • 11 ряд в трубе ставится задвижка, труба уплотняется шнуром.

На следующих 2-х ярусах делают стенки трубы. Как сложить печь из кирпича своими руками для дома с плитой небольших размеров – придерживайтесь данной конструкции и все получится. Но надо помнить, что есть ряд нюансов и возникающих сложностей, которые требуется сразу решать. Если вы допустите ошибки, то не получите нужного результата. Поэтому лучше обратиться к специалисту.

Изготовление стеклянной двери для печи своими руками

В качестве основы для топочной дверцы со стеклом используют металл (чаще нержавеющую сталь или чугун). Согласно отзывам опытных печников, чугун предпочтительнее: он долговечен, не боится высоких температур, хорошо чистится, отличается прочностью. Нержавеющая сталь при топке печки сильно раскаляется, не приспособлена выдерживать открытый огонь и быстро коробится.

Инструменты и материалы

Для работы понадобится:

  • болгарка;
  • лист металла;
  • жаропрочное стекло;
  • строительные перчатки;
  • состав для кладки;
  • сварочный аппарат;
  • уровень;
  • стекловолокно.

Выбирая панорамное стекло, нужно помнить о его огнестойкости.

Этапы работы

Работа по установке дверцы состоит из следующих этапов:

    • выполнение чертежа всей конструкции;
    • вырезка заготовок из металла для обрамления и створки;
    • изготовление рамки
    • примерка рамки на стекло;
  • наживка навесов;
  • сварка частей рамки, установка стеклянного элемента;
  • монтаж навесов, задвижки и ручки.

Внимание! Задача по силам тем, кто имеет хотя бы начальный опыт в работе со сварочным аппаратом. Если до этого сваркой вы не занимались, перепоручите эту задачу профессионалу

Создание заготовки

Сначала измеряют величину камина. По установленным параметрам вырезают уголок

Рамку располагают на листе металла, размечается контур. После проверки всех измерений заготовку вырезают при помощи болгарки или отрезного круга. Это будет притолока для дверцы.

Стеклянный элемент крепится посредством болтов, вкрученных в уголок вдоль плоскости. Они не дадут окошечку выпасть, но при этом не мешают тепловому расширению.

Дверцу крепят к притолоке посредством навесов.

Внимание! Перед монтажом стеклянная вставка вынимается из рамки!

Угол дверки проверяется при помощи отвеса. Для этого используют трехмиллиметровую проволоку, предварительно обожжённую и размягчённую в огне. Её вставляют в отверстие рамки, складывают вдвое и туго скручивают, так, чтобы на концах не образовывались кольца. Если без них не обошлось, проволоку расплющивают молотком.

Полностью глухая створа, без окошечка, встречается реже. Её изготавливают по такому же принципу, но без прозрачного элемента. Когда рамка готова, размечают и вырезают будущую створку, следя за тем, чтобы она лежала на отверстии внахлёст.

Крепление к основанию

Раму с дверцей просто так на кирпич не приделать. Потребуется специальная ниша. Сначала размечаются контуры на кладке, затем алмазным кругом выпиливается углубление.

Чаще всего для крепления используют анкеры из металла. Перед тем как крепить дверцу к основанию, проверяют, легко ли она открывается. Если это удаётся с видимым усилием, заготовку нужно доработать.

Раму притолоки обматывают асбестовым шнуром, затем обмазывают термоустойчивым клеем. Шнур придётся заталкивать в углубление по периметру отвёрткой.

Справка! Необходимо свободное поступление воздуха в топку. Предпочтительнее всего конструкция с регулятором подачи кислорода.

Перед непосредственным монтажом дверцы на кладку, основание окрашивают огнеустойчивой краской. При работе необходим респиратор и очки, так как состав токсичен и легко попадает в глаза и дыхательные пути. Краску наносят в несколько слоёв, чтобы замаскировать огрехи сварки.

Установка изготовленной дверцы в камин или печь с кирпичным корпусом

  • если дверца стеклянная, то стекло предварительно вынимается из рамы;
  • затем дверца прикладывается к краю камина таким образом, чтобы прикрыть ею всю поверхность топки;
  • на поверхности кирпичной кладки вычерчивается линия реза;
  • в кладке болгаркой вырезаются пазы;
  • делается второй рез изнутри печи, чтобы была возможность удалить часть кладки;
  • неровности скола выравниваются зубилом;
  • дверь подгоняется в разъем;
  • дверца вынимается и к ней прикручивается крепежная лента;
  • замешивается печная смесь небольшого объема (на полчаса работы);
  • в раствор печной смеси обмакивается асбестовый шнур, который затем оборачивается по периметру топки;
  • топочная дверца обматывается шнуром в несколько оборотов;
  • дверца устанавливается обратно в отверстие, и крепится на дюбеля;
  • заметные швы необходимо «пропазить».

Конструкция готова.

При установке дверей в камин без кирпичной кладки потребуется просверлить 4 отверстия диаметром 4 мм. Для этого маркером отмечаются места крепления. Остальные этапы работы аналогичны вышеописанным.

Рекомендации

Существуют определенные рекомендации, дающие возможность сделать правильный выбор конкретного изделия независимо от материала изготовления. Самые полезные из них:

  • Когда пользователь желает смотреть на огонь, то ему понадобится изделие из стекла или металла, однако со вставками. Чем больше цена приспособления, тем больше привлекательность.
  • Когда толщина огнеупорного стекла составит меньше 0,5 см, то его устанавливают в заслонку, применяя уплотнитель и делая небольшой зазор. Это требуется, чтобы компенсировать терморасширение под воздействием огня (иначе материал способен растрескаться).
  • Для защиты детей либо питомцев от ожога вовремя внезапного соприкосновения с раскаленным покрытием дверцы из металла рекомендуют монтировать со спецщитком. Он препятствует нагреву поверхности более 40 градусов.
  • Когда отопительное устройство работает на смешанном топливе, то дверки печные в обязательном порядке должны быть изготовлены из чугуна. Когда как топливо используют дрова, возможно поставить дверцы из стекла.
  • Относительно параметров, выбор рекомендуют доверить квалифицированному специалисту, который установит устройство. В этом вопросе нужно учесть определенные детали, которые неосведомленный человек не знает.

Важно! Нужно учитывать, что каждая печь из кирпича — это пожаробезопасное устройство. Ввиду этого к возведению следует отнестись с требуемым знанием дела

Также следует отметить, что выбирать целесообразно 2-хстворчатые изделия.

Дверца считается обязательной составляющий конструкции печи. Создать ее самому не составит труда. В качестве материала используется прочное стекло, огнеупорная сталь либо чугун. Самыми универсальными в производстве и монтаже считаются дверцы из металла. Приборы из стекла выгодно подчеркивают дизайн помещения, а из чугуна смогут прослужить длительный период времени.

Определение размеров дверцы

Первым этапом изготовления дверцы является определение ее размеров. Эта процедура очень важная, так как изделие, которое имеет размер больше или меньше нужного, будет препятствовать нормальной работе прибора. И установить дверцу, неподходящую по размеру, будет проблематично. В итоге работу придется проделывать заново.

  • Для определения высоты и ширины дверцы вам понадобится небольшая рулетка и маркер (либо другое приспособления) для отметок, а также лист бумаги и ручка для записи. Вам необходимо зрительно сделать примерно три отметки по длине и ширине топливной камеры и измерить расстояния. Если результаты длины от левого нижнего угла к левому верхнему отличаются от этих же замеров в правом углу, необходимо записывать наименьшие размеры с погрешностью не более одного миллиметра.
  • Если же вы хотите дверку для печи своими руками арочного типа, необходимо измерить ширину и две высоты: максимальную и минимальную. После этого определить характер изгиба вашей  арки. Как для прямоугольного, так и для арочного типа дверки, следует предварительно сделать эскиз на листе бумаги, желательно в точном размере. Так вам будет легче перенести нужные форму и замеры на материал, с которого будет изготовлена дверца.

Дверца для камина со стеклом своими руками — порядок изготовления

Вам понадобятся для работы:

  • Герметик силиконовый.
  • 4 оконных стекла по размеру экрана.
  • Камни для декорирования.
  • Металлическая сетка или решетка.
  • Металлический ящик, размер которого совпадает с основанием экрана.

Алгоритм изготовления стекла для камина своими руками таков:

  1. Нанесите силиконовый герметик на все 4 стекла по краям.
  2. Зафиксируйте стекла под прямым углом так, чтобы получилась конструкция в форме параллелепипеда.
  3. Крепко прижмите плоскости друг к другу и дождитесь полного застывания.
  4. Остатки силикона срежьте при помощи ножа или бритвенного лезвия.
  5. Экран готов, теперь остается выполнить основание. Нанесите герметик в нижней части стеклянного параллелепипеда и прижмите стекла к металлическому ящику. Надо, чтобы бортики металлического ящика имели ширину, достаточную для размещения решетки из металлической сетки.
  6. Теперь обустраиваем топку. Посередине ящика установите банку с гелиевым топливом. Уложите на бортики металлическую сетку (ее можно укладывать отдельными кусками). Поверх сетки уложите камни, не забывая оставлять между ними щели для вентиляции.

Оригинальный камин простейшей конструкции готов!

Зачем вообще ставят дверцы на камин?

Считается что дверца со стеклом это необходимость современного камина. Каждый видит в этом что-то свое. Преимущества каминной дверцы вроде как не оспариваются. Так за чем же?

Безопасность.

С каминной дверцей можно не бояться отойти от камина. Ведь в любую минуту может выскочить уголек и прожечь половое покрытие. Могут обжечься дети. Может пойти дым, в конце концов… Есть такое мнение что вообще «не существует каминов которые не чадят»… ну и так далее.

Энергоэффективность.

Каминная дверца предотвращает самый большой минус открытых каминов. Они греют — пока горят. Но как только активное горение заканчивается. Все тепло «выдувается» довольно быстро в трубу. Очень большой объем воздуха «прокачивается» через отрытый камин что не позволяет использовать его как полноценный отопительный прибор.

С установкой дверки эта проблема уходит. В любой момент можно прикрыть/закрыть поддувало и угли будут догорать, не принося в жертву все то тепло, что дали сгорающие дрова.

Эстетичность.

Принято считать что каминная дверца со стеклом предотвращает возможное дымление камине. Камин меньше «плюется» при перепадах давления и проблемах с притоком воздуха для горения. На арке/перекрытии камина не появляется темные следы от копоти.

Каминная дверца большого размера, только что из мастерской.

Разновидности и схемы щитков

По внутреннему устройству данные сооружения бывают 2 видов:

  • канальные: в теле щитка устроена развитая сеть газоходов, представляющая собой несколько вертикальных каналов, соединенных между собой. Прежде чем выйти наружу, газы совершают извилистый путь по этим ходам, интенсивно отдавая тепло;
  • колпаковые: такой щиток для чугунной печи или плиты имеет одну или две камеры с горизонтальными сводами, где раскаленные газы задерживаются до тех пор, пока не остынут. Только после этого они могут попасть в вертикальный канал и уйти в дымоход.

Отопители канального типа конструктивно проще, поэтому и сложить их легче. Колпаковые щитки эффективнее с точки зрения отбора теплоты, но в исполнении гораздо сложнее. Новичкам браться за их возведение не рекомендуется, здесь нужна рука мастера. Для самостоятельного строительства представляем вам чертежи и разрезы простого отопительного щитка канального типа с тремя вертикальными газоходами:

Для того чтобы наша отопительно-варочная печь могла использоваться в летнее время для приготовления пищи, конструкцией предусмотрено переключение дымооборотов на летний режим. Переход осуществляется с помощью трех задвижек, встроенных в газоходы. Кроме того, в верхней части сооружения имеется вытяжная вентиляционная шахта для организации воздухообмена в помещении. Чтобы избежать опрокидывания тяги при сильном ветре, на выходе из шахты установлена решетка с обратным клапаном.

На следующей схеме, изображенной ниже, показана металлическая варочная плита с отопительным щитком колпакового типа. Как видите, здесь газы после выхода из топки печи попадают в камеру со сводом, откуда ведут 2 канала.

Поскольку из камеры можно двигаться только вниз, продукты горения с высокой температурой задерживаются под сводом, пока не остынут. Тогда они становятся тяжелее и согласно закону конвекции покидают пространство камеры. В этом случае для повышения эффективности печь с отопительным щитком оборудована трубчатыми нагревателями, размещенными внутри газоходов.

Поскольку предполагается, что большинство интересующихся людей имеют мало опыта в печном деле, то для самостоятельного строительства предлагается простая канальная конструкция, представленная на первом чертеже предыдущего раздела. В отличие от мастера, несведущему человеку для возведения понадобится порядовка отопительного щитка, которую мы и покажем на схеме:

Для строительства канального щитка по этой порядовке понадобятся следующие материалы и фурнитура:

  • кирпич красный керамический полнотелый – 309 шт.;
  • задвижка 130 х 130 мм – 3 шт.;
  • дверца для прочистки 130 х 140 мм – 3 шт.;
  • решетка вытяжная с клапаном 150 х 200 мм;
  • глина – 6 ведер;
  • песок – 4 ведра;
  • рубероид – 2 м2.

Следует отметить, что кладка отопительного щитка ведется по всем правилам печного искусства. Вначале необходимо устроить фундамент из бетона, не связанный с основанием здания. Его верх должен быть на 150 мм ниже уровня пола. Уложив на фундамент гидроизоляционный слой из рубероида, начинают кладку в соответствии с порядовкой. Кладочный раствор надо тщательно размешать из предварительно замоченной и профильтрованной глины и просеянного песка.

Чтобы правильно сложить своими руками щиток из кирпича, нужно выдерживать толщину шва 3 мм, максимально допустимый слой – 5 мм. После укладки камней каждый ряд нужно проверять на соответствие горизонтали и вертикали с помощью строительного уровня и отвеса. Излишки раствора, выступающие из швов, надо удалять, а внутреннюю поверхность газоходов еще и протирать влажной тряпкой после укладки 3-4 рядов.

Построенный своими руками щиток для буржуйки или любой другой отопительно-варочной печки должен как следует просохнуть. Образовавшиеся мелкие трещины следует аккуратно заделать глиной. После этого можно протопить печь, начав с небольшой закладки дров и постепенно наращивая температуру.

Преимущества колпаковой печи

Если сравнивать кузнецовую печь с другими кирпичными аналогами, то она имеет огромную устойчивость к деформации. Она быстро нагревается и при этом долго сохраняет тепло. Даже при неплотно закрытой заслонке, образовавшееся тепло может долго сохраняться в такой печи.

  • длительная эксплуатация;
  • малое образование копоти и сажи (она практически полностью сгорает, превращаясь в золу);
  • КПД – до 80%;
  • легкая конструкция, которую можно осилить даже новичку;
  • усовершенствованная система нагрева по сравнению с канальным аналогом;
  • простая и практичная в уходе – нет необходимости часто ее чистить;
  • не трескается;
  • универсальность возведения (в доме, квартире, бане и т.д.)
  • большой выбор формы и дизайна;
  • не нужно брать в расчет высоту дымохода для обеспечения хорошей тяги;
  • высокая скорость растопки;
  • конструкция позволяет установить большой нагревательный элемент;
  • происходит равномерный прогрев печи;
  • печь дольше остывает по сравнению со своими кирпичными прототипами.

Розжиг «Кузнецовки»

Печные дверцы со стеклом

Стеклянные дверцы для камина или печки бывают следующих типов:


  • круговые;
  • сегментарные;
  • плоские (толщина в одно стекло).

Дверцы для печей и каминов, где основным или второстепенным материалом выступает стекло, особенно широко распространены.

Это обусловлено рядом качеств:

  • огнестойкостью;
  • безопасностью;
  • лёгкостью;
  • эстетичностью.

Плюсы и минусы

Панорамное стекло хорошего качества позволяет видеть, что происходит внутри топки и при этом не раскаляется. Такая дверца абсолютно безопасна. Створа огнеупорная. В отличие от той же нержавейки, панорамное стекло не деформируется от высоких температур. Многим домовладельцам чугунные или железные элементы в интерьере кажутся грубыми. Этого нельзя сказать о панорамном стекле, которое гармонирует с любой отделкой.

Конечно, у такой дверцы есть и минусы. Первый из них — хрупкость. Если нечаянно задеть кочергой дверцу из нержавеющей стали, это никак на ней не отразится, а вот стекло рассыплется. Кроме того, после каждой растопки требуется чистка от копоти, иначе стекло быстро перестаёт быть эстетичным и прозрачным, приобретает неряшливый вид.

Фото 1. Очиститель «HG» для термостойкого стекла, 500 мл, подойдет для удаления копоти и сажи со стеклянной дверцы.

Жаропрочное стекло капризно, для его очистки не годятся моющие средства с абразивным составом, так как это легко повредит полированную поверхность экрана.

Устанавливаем дверцу в печи

Подготовка включает в себя следующие необходимые этапы:

  • Перед самой установкой необходимо детально обследовать саму дверцу и крепежную рамку (де факто берем то, что дверка уже изготовлена под необходимые размеры). Недопустимы трещины, перекосы дверки и рамки, ее плоскость должна быть ровной и плотно прилегать не только в области замка, но и по всей площади соприкосновения с рамой;
  • При обнаружении неудовлетворительного состояния дверка заменяется или же, если это возможно, устраняются дефектовки;
  • Сама дверка должна свободно двигаться в элементах крепления. Должно осуществляться легкое закрывание-открывание;
  • Если печка будет изготовлена только под уголь, то в дверке высверливается отверстие – 13 мм. в диаметре. Это отверстие будет отдушиной для газов, образующихся при сгорании антрацита.

Дверка подвергается наибольшему воздействию при эксплуатации печи. Она несет на себе механические нагрузки, а также усиленные тепловые. Для того, чтобы долговечность заслонки продлилась максимально долго необходимо соблюсти следующие инструкции по каждому варианту крепления.

На нихромовую проволоку

Нихром прекрасно зарекомендовал себя в решении данного вопроса благодаря повышенной устойчивости к жару и при этом сохранив свою пластичность в виде проволоки. Такое крепление с гарантией прослужит 20 лет. Как закрепить дверцу у печи из кирпича:

  • Рамка и дверца представляют собой единую шарнирную конструкцию. На рамке закрепляется проволока, которая продевается в специальные отверстия. Их нетрудно изготовить, достаточно высверлить их диаметром не более 5 мм.
  • Проволока продевается в отверстия, а свободные концы фиксируются в кладке между кирпичами.

Основной недостаток данного метода заключается в том, что проволоку необходимо держать в натянутом состоянии и постепенно заделывать в шов между кирпичами. Длина проволоки полтора-два кирпича. Весь процесс весьма трудоемок.

На конструкцию из листовой нержавейки

Установка топочной дверцы кирпичной печи этим методом имеет наиболее частое распространение. Рама представляет собой конструкцию, которая одинакова с дверкой по геометрическим размерам, но при этом пластины рамки имеют специальные буртики. Выполняются из уголка, одна сторона которого укладывается в расстояние между кирпичами, в кладку. Далее все промазывается раствором.

  • Для того, чтобы защитить кирпич от прокалки с металлического уголка, между ними устанавливается слой кремниевой термоизоляции. Это защищает кладку и шов от перегрева и к тому же смягчает расширение металла при нагревании, что может навредить всей кладке.
  • Для наилучшего прикрепления откосов уголков между кладкой лучше использовать саморезы. В уголке и кирпиче соосно просверливаются два отверстия, в них вворачивается саморез.

Способ, того как правильно вложить дверцу в печь на профильном уголовке может быть скомбинирован с первым — на проволоке, в таком случае крепеж будет и надежен, и долговечен.

На саморезы или болты

Данный метод имеет место быть, но в среде печников он является наименее распространенным и надежным. Дело в том, что сама конструкция рамки и дверки весьма тяжелая, особенно если выполняется из чугуна. Такой способ применим в вопросе о том, как закрепить в печи дверцу для дымохода, а не для топки.

  • В рамке и кирпичной кладке фронтально высверливаются отверстия;
  • Рамка крепится на анкера по месту установки дверки.

Дверка и кладка должна иметь небольшой буфер, так как нагрев рамки в контакте с кирпичом приведет к ее искривлению, а также порче саморезов – они могут изогнуться и вылезти из места вворачивания. В таком случае дверка взаимно отойдет от кладки.

Варианты установки печи в доме

Размещение печи полностью зависит от того, что именно от неё ждут хозяева. Если она устанавливается в доме небольшой площади и будет использоваться в виде камина для дружеских посиделок, можно использовать первую схему. Такая печка — неплохой вариант для приготовления барбекю на решётке или шашлыков.

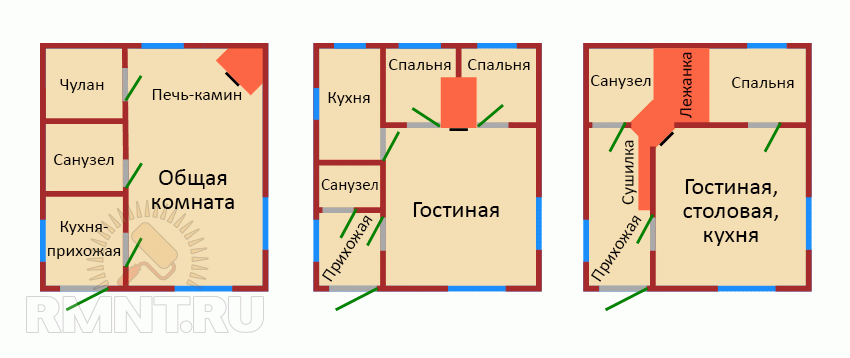

Варианты размещения кирпичной печи

Вторая схема — для дома солидной квадратуры. В данном случае фронтальная сторона печи-камина выходит в гостиную, печные стены обогревают обе спальни, а тепло в остальных комнатах поддерживается при помощи теплообмена.

Третья схема с печью для отопления и приготовления пищи — бюджетный вариант жилья для холостяка либо небольшой семьи. Плюсы — тёплая лежанка и возможность размещения в прихожей сушилки.

Важно: стоит заранее позаботиться о внешнем утеплении дома, ведь оно многократно повышает эффективность печного отопления

Вывод

Чугунная плита для печи – отличный вариант для приготовления пищи и обогрева помещения. Большой выбор данных изделий устроит даже самого привередливого покупателя.

Чугунный материал отличается теплоустойчивостью, прочностью, удобством в использовании. Качественная чугунная плита надежно послужит вам несколько десятилетий.

Но ее покупку стоит совершить в специализированном магазине. Опытные консультанты помогут вам сделать выбор между сборной или цельной плитой, а также подберут нужный размер по приемлемой цене.

Внимание нужно уделить качеству, отсутствию дефектов и весу продукта. Установку данного настила вы можете совершить даже своими руками

Для этого стоит учесть лишь несколько нюансов.

При плавильной установке и эксплуатации чугунный настил будет иметь первоначальный вид в процессе всего использования. Он станет не только функциональным предметом, но и украшением вашего интерьера.
