Делаем теплый пол на балконе — особенности, процесс укладки, полезные советы

Электрические полы на балконе

К достоинствам такого пола можно отнести:

• равномерный прогрев по всей площади;
• легкую регулировку температурного режима;
• доступную цену;
• возможность нахождения неисправности в системе и дальнейшее её устранение;
• возможность монтажа в условиях квартир типовой застройки, без применения специального оборудования.

Недостатки есть, они проявляются:

• большими дальнейшими расходами на оплату счетов за электроэнергию;
• наличием электромагнитного излучения.

Электрические полы для установки на балкон потребители всё же выбирают чаще, невзирая на дальнейшую оплату счетов, потому что монтаж таких полов подвластен каждому, и сделать его можно своими руками без приглашения профессионала.

Устанавливаем инфракрасный теплый пол на балконе своими руками

Решили утеплить балкон собственными силами? Пленочный инфракрасный теплый пол на балконе — отличное решение вашего вопроса. Всего за два часа без особых навыков и с минимальным набором инструментов Вы сделаете свой балкон еще уютнее.

Давно появилось желание оборудовать балкон не только для хранения велосипеда, санок и инструментов, но и попытаться использовать его с большей отдачей. Особенно если учесть его площадь – около 5 м2, практически целая комната!

На утепленном балконе можно запросто обустроить зимнюю оранжерею, игровую для детей или личный кабинет. Поделюсь собственным опытом, как самостоятельно устроить пленочный теплый пол на обычном балконе.

Оговорюсь сразу – вся работа выполнена женскими руками, что говорит о доступности новых технологий даже непрофессионалам (образование у меня гуманитарное). Так что не судите строго, мужчины!

Из множества вариантов утеплить балкон и сделать его уютным даже зимой, остановилась на инфракрасном пленочном теплом полу, так как его отличают экономичность в энергопотреблении, легкость в монтаже и приемлемая ценовая политика.

Технология монтажа

Теперь разберемся, как правильно сделать теплый пол на балконе, изучим особенности монтажа различных систем.

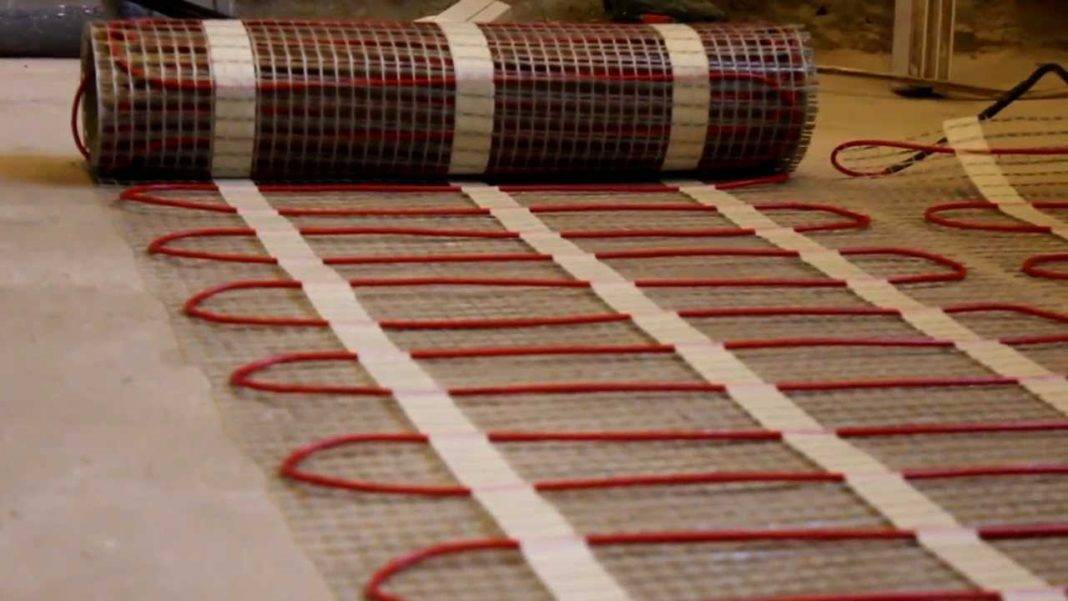

Нагревательных матов

При их установке необходимо соблюдать осторожность, чтобы обезопасить кабель от повреждений. Запрещается в процессе укладки пользоваться острыми и режущими предметами

При монтаже нагревательных матова жалко – будьте внимательны и не наступайте на них

Не следует наступать на кабель, для чего лучше использовать во время работы мягкую обувь. Поверхность, на которую предстоит выполнить укладку, очищается от загрязнений.

При укладке матов работы проводятся в следующей последовательности:

• маты раскладываются по основанию;
• выполняется раскрой системы;
• наносится слой клеевого раствора;
• укладывается напольная плитка.

Электрических систем

Монтажные работы имеют определенные особенности. Рекомендуется устроить теплоизоляционный слой толщиной в 2 – 2.5 см из пенополистирола или другого материала. Слой теплоизоляции укрывается полуторасантиметровой стяжкой, чтобы исключить контактирование утеплительного материала с нагревательными элементами, иначе система перегреется.

После этого с помощью монтажной ленты выполняется укладка кабеля. При этом необходимо следить, чтобы не было пересечений. Залив систему цементной стяжкой, придется выждать не менее месяца, чтобы раствор набрал положенную прочность.

Инфракрасной пленки

Как сделать теплый пол на лоджиииз такого материала? Пленка ИК просто раскладывается по поверхности, фиксируется степлером или клеем, свободные края изолируются. Сверху устраивается напольное покрытие.

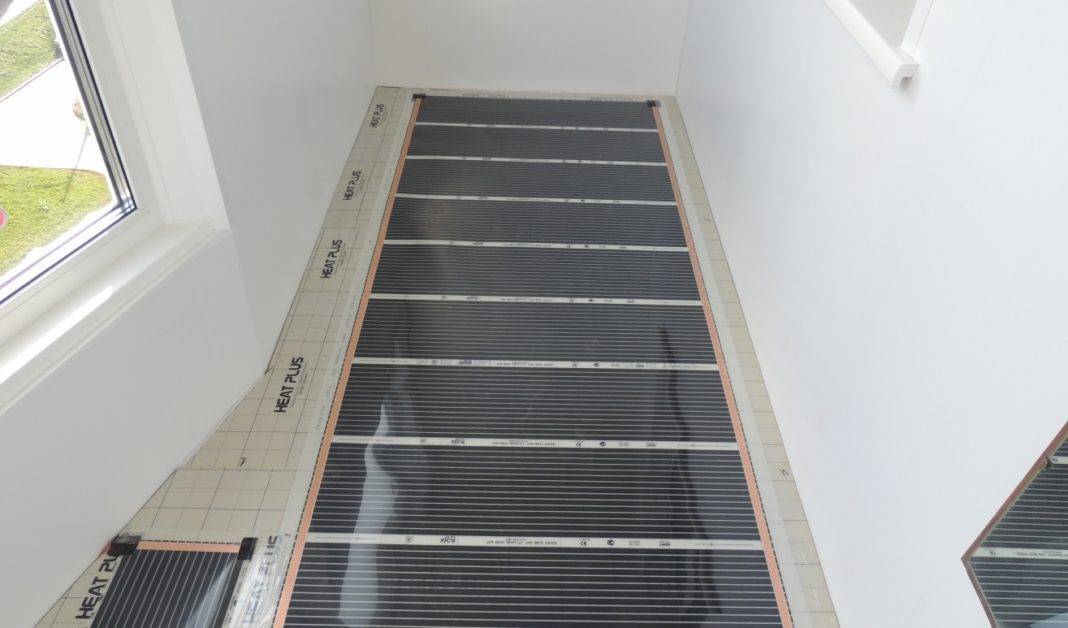

Пример монтажа инфракрасной пленки на балконе

На лоджии ИК-пленку монтируют не только на полу, но и на стенах в области окон, по потолку.

Какой вариант выбрать

Водяной теплый пол

Отопление пола на балконе может осуществляться разными способами: водяным, электрическим, пленочным. Каждый из них имеет свои особенности, о которых нужно помнить при выборе.

Водяной теплый пол

Такое оборудование отличается сложным процессом монтажа. Для него используется масса дополнительных материалов: отражатель, сосуды, заглушки, хомуты. Такой вариант подходит для квартир, где организовано централизованное отопление. Может подключаться к стационарному котлу или работать автономно. Подобная конструкция в большинстве случаев недопустима для оборудования в многоэтажках из-за большого веса.

Электрический

Монтаж инфракрасного теплого пола

Электрическое отопление — довольно сложное и дорогостоящее. Для его укладки необходимо обустроить специальные каналы и запастись крепежами. Монтируется аналогично водяному — змейкой. Обязательно в комплекте устанавливается терморегулятор. Он контролирует температуру и дает возможность ее корректировать. Такая система не перегревается и не собирает воздух. Для данного обогревателя устанавливается отдельная розетка с мощностью 220-380 Вольт в зависимости от типа проводки в доме.

Пленочный или инфракрасный

Нагревательный элемент — тонкая пленка, оснащенная графитными стержнями, которые осуществляют функцию обогрева. Эти проводники принимают на себя ток, поступающий от электричества. Обогрев пола получается равномерным и эффективным. Такая конструкция больше подходит для обустройства в небольших помещениях. Для нагрева достаточной площади пола потребуются большие энергозатраты.

Правила монтажа водяного теплого пола

Монтаж водяного теплого пола на деревянное основание

Классическая схема сборки водяного теплого пола выглядит следующим образом:

• подготовка поверхности чернового пола;
• сборка элементов подключения и управления водяного контура (установка коллектора и узла смешивания, присоединение к источнику теплоносителя);
• укладка теплоизоляционного слоя;
• укладка стеклосетки и распределение труб водяного теплого пола. К сетке их крепят капроновыми хомутами или обычной проволокой;

• подключение трубопровода, подача давления и проверка на герметичность;
• заполнение трубопровода теплоносителем под рабочим давлением и заливка стяжки;
• выдержка стяжки до полного высыхания, укладка напольного покрытия.

Этот способ используется на бетонных перекрытиях. Однако, в деревянных домах или коттеджах с деревянными перекрытиями такой вариант подходит не всегда. Поскольку нагрузка от стяжки для деревянных перекрытий может быть слишком высока, водяной теплый пол приходится укладывать без нее. Этот способ называют настильной системой. Рассмотрим ее внимательнее.

Настильная система укладки водяного теплого пола

Настильная система укладки

По данной методике стяжка не используется, а на поверхность деревянного чернового пола прикрепляются деревянные дощечки (лаги). Они располагаются так, чтобы трубопроводы проходили между дощечками. Лаги должны быть распределены по всей поверхности с максимальной равномерностью и без больших промежутков, поскольку они служат опорными элементами для листового настила.

Иногда трубопровод укладывают прямо на черновой пол. Древесина является великолепным теплоизолятором, поэтому приобретение и укладка дополнительного слоя в данном случае нецелесообразны. Существует весьма эффективный способ усилить теплоотдачу труб теплого пола и частично компенсировать поглощение тепловой энергии листовым настилом.

Для этого используются теплоотражающие пластины. Они имеют сечение в виде перевернутой буквы «Ω» с развитыми горизонтальными полочками. Трубу укладывают в круглую центральную часть, а полочки оказываются плотно прижатыми к листовому настилу. Это создает условия для эффективной теплопередачи и позволяет снизить режим нагрева теплоносителя.

Преимущества настильной системы монтажа

Настильная система является вполне конкурентоспособной альтернативой традиционному способу монтажа она обладает важными преимуществами:

1. сравнительно малый вес отопительного контура, не оказывающий серьезного воздействия на деревянное перекрытие;
2. простота и высокая скорость сборки — нет нужды дожидаться застывания стяжки;
3. высокая ремонтопригодность водяного теплого пола. Здесь вся конструкция разборная, что позволяет в любой момент получить доступ к проблемному участку трубы.

Принципиальных недостатков у этой системы нет, если не считать ее меньшую эффективность и неизбежные теплопотери. Однако, отсутствие избыточной нагрузки на перекрытие и высокая скорость монтажа в глазах большинства пользователей выглядят вполне убедительными аргументами в пользу такого способы монтажа.

Виды

Теплый пол – это конструкция, которая состоит из множества нагревательных элементов — кабелей или труб.  Система может быть трех видов: водяная, пленочная и электрическая. В последнем случае используется кабель, пленка или нагревательные маты. Источник тепла теплого пола вода, кабель или инфракрасная пленка. У каждой конструкции есть свои преимущества и особенности, а также общие черты. Эксплуатация двух видов полов может быть разной. Общим для них считается монтаж на специальную теплоизоляцию, которая представляет собой тепло- сберегающий  слой. После теплоизоляции, необходимо сделать стяжку из цемента и уложить напольное покрытие.

1. Водяной. Сложную систему укладки имеет водяной теплый пол. Он может быть автономным или подключенным к центральному отоплению. Водяной пол не подходит для балкона, так как обладает большим весом. Кроме того, его не следует монтировать в многоэтажных домах с центральной системой отопления. К его плюсам относят отличную теплоотдачу. Он способен прогреть даже большие помещения.
2. Электрический. На балконах и лоджиях выгодно использовать нагревательные кабельные элементы. Толщина такой стяжки составляет 4,5 см. Внутри конструкции не скапливается воздух, благодаря чему система служит долго и не перегревается. Для монтажа потребуется электрический кабель, который крепится в форме «змейки». Сверху необходимо уложить плитку. Особенность в том, что эксплуатировать пол можно только через месяц после укладки. Нагревательные элементы следует уложить в секции, сделать стяжку из цемента и песка, а сверху положить покрытие. Работает от электричества через терморегулятор.
3. Пленочный. Технология инфракрасного излучения часто используется для утепления балкона. В качестве нагревательного элемента здесь применяется тонкая пленка с графитовыми полосками и проводниками. Через терморегулятор к проводникам поступает ток. К плюсам пленочного пола относят высокую энергоэффективность, легкость монтажа. Главный недостаток – высокая цена. Специалисты советуют делать его монтаж в небольших помещениях. Идеально подходит для лоджий и балконов.

На балконе теплый пол способен заменить полноценное отопление. Он экономичный, легкий, безопасный, эстетичный и долговечный.

Недостатки водяной системы обогрева пола

Водяная отопительная напольная система – тоже противоречивый вариант

Специалисты акцентируют внимание на таких ее минусах:

• эффективность системы во многом зависит от теплопроводности напольного покрытия;
• имеет ограничения для монтажа в многоквартирных домах из-за риска протечки;
• не подходит для установки на перекрытия из деревянных балок;
• требует бетонной “плавающей” стяжки пола;
• при обустройстве на первом этаже требуется дополнительное утепление пола теплосберегающими материалами;
• отличается сложным и трудоемким процессом разработки и монтажа системы;
• при течи возникают серьезные трудности, связанные с ремонтом;
• вода как теплоноситель приводит к большим теплопотерям.

К тому же водяной пол считается одним из самых дорогостоящих разновидностей обогрева, что останавливает многих домовладельцев.

Коллекторная система

Коллектор – это распределительный узел, состоящий из двух гребенок с насосом. Подает горячую воду по трубам и регулирует всю систему. Установка производится в специальном коллекторном шкафе. Если есть возможность, то в выдолбленную нишу на балконе. Шкаф рекомендуют располагать в таком месте, куда легко зайдут подающая и обратная трубы.

Коллекторы бывают:

• Электронные. Специально запрограммированы под конкретную температуру в системе.
• Механические. Температурный режим регулируется вручную.

Выбор котла

Перед покупкой котла следует провести расчёт мощности. Он должен справляться с нагрузкой системы и иметь дополнительный запас мощности. Следовательно, мощность котла должна равняться мощности теплового пола плюс 10-15%.

При проведении каких-либо дополнительных работ, чтобы не сливать жидкость из системы, у котлов имеются запорные клапаны.

Инфракрасный теплый пол на балконе

Инфракрасный теплый пол – состоит из нагревательных элементов, излучающих тепло в инфракрасном спектре, и нагревающих не воздух, а непосредственно напольное покрытие. Мощность нагрева при этом колеблется от 180 до 220 Вт/м2  Укладка его максимально проста и проводится сухим методом:

1. Берётся подготовленная поверхность;
2. на неё укладывается фольгированная теплоизоляция,
3. сверху размещают греющую плёнку.

Затем конструкцию закрывают досками, паркетом или ламинатом, и пользоваться ей можно сразу после монтажа. Такая конструкция не позволяет деревянным напольным покрытиям высыхать или растрескиваться. В то жен время в силу конструктивных особенностей и способа укладки плёнку нельзя располагать в тех местах, где находится мебель.

Подключать такой пол лучше через отдельно проложенную линию медной проводки, имеющей сечение в 2,5 мм. А подключение к счётчику должно осуществляться лишь через отдельный автомат.

Естественно, вне зависимости от выбранной модели пола укладка проводится на тщательно выровненное основание. И процесс таковой укладки лучше доверить специалисту-профессионалу.

Затем необходимо установить напольный плинтус

Как сделать теплый пол на балконе своими руками

Если вы расширили или просто остеклили балкон, то скорее всего вы надеялись пользоваться им как небольшой дополнительной комнатой. Но зимой на балконе прохладно. Как же подвести тепло к балкону? Балкон можно обогреть установив там радиатор, но лучше – сделать на балконе теплый пол. Но как сделать теплый пол на балконе? Об этом и пойдет речь.

Для начала, стоит сказать, что так как о установке электрического пола сказано уже достаточно, предположим, что где-то рядом с балконом у вас имеется труба с горячей водой, и рассмотрим вариант установки водного теплого пола. Установка теплого пола на балконе состоит из 3-х основных этапов. Давайте рассмотрим каждый в отдельности:

1.  Подготовительные работы. Первым делом, проверьте, не повреждена ли балконная плита. Если плита обвалена с краев, или имеет другие дефекты, то следует исправить это при помощи арматуры и цементного раствора. Для укрепления конструкции, в состав раствора можно добавить плиточный клей.
2. Кроме этого, вы должны будете произвести выравнивание плиты при помощи стяжки, так, чтобы плоскость балкона находилась на одном уровне с плоскостью комнаты. Этот момент очень важен, если теплой пол на балконе является продолжением теплого пола в комнате. Но, если теплый пол на балконе, не связан с комнатой, то уровень балконной плиты может быть и другим, главное ровным. После выравнивания, стяжка должна полностью высохнуть, а это не менее недели.
3. Монтаж труб. Перед укладкой труб, нужно заняться укладкой гидробарьера. После чего, можно подумать и о теплоизоляции. В качестве теплоизоляции можно пользоваться теплоотражателем, хотя лучше – пенопластом, имеющим высокую плотность. Показатели плотности выбирают исходя из нагрузок. Считается, что 35-я плотность вполне подходит.

Далее идет процесс укладки трубы. Ее крепят на на специальных ковриках или на кронштейнах, вкрученных сквозь теплоизолятор, в стяжку. Будем считать что мы выбрали кронштейны.

Сперва, следует нанести разметку, по которой будет уложена труба. Так как площадь мала, будем укладывать змейкой, а не спиралью. Межтрубное расстояние – от 15 до 20 см.

Распределяя кронштейны, нужно учесть интервал между ними. Когда труба идет прямо, расстояние между кронштейнами должно быть от 50 до 70 см, а когда труба поворачивает, кронштейны должны быть установлены более густо. Перед укладкой, можно надеть на трубу мягкую пружину, чуть большего диаметра, чем сама труба. Это позволит металлопластиковой трубе не заламываться на изгибах.

Если вы укладываете металлопластиковую трубу, пользуйтесь только бесшовным вариантом. Лучше лишний раз перепроверить слова продавца, и убедиться в качестве материала самому. Чтобы это сделать, просто обрежьте немного трубки, и снимите слой пластика сверху. Чем вам тяжелее это сделать, тем изделие надежнее. Когда слой пластика будет снят, следует заняться алюминиевой трубой, тщательно проверьте металл на наличие шва.

Недостатки

У этой системы все же имеются некоторые минусы, которые, в сущности, меркнут перед всеми положительными качественными характеристиками:

1. Цена. Стандартный вариант отопления квартиры по стоимости намного ниже, чем установка теплых полов. Но и здесь у новой конструкции есть преимущество: электрический обогреватель на балконе “съедает” гораздо больше электроэнергии, чем она. Если обогреватель увеличит сумму квитанции вдвое, то отопляемый настил прибавит 150-200 рублей к счету, что не так существенно.
2. Непростой монтаж. Установить систему можно самостоятельно, но это потребует внимательности, аккуратности и умелых рук. На создание настила уходит не один день, но это того стоит. Да и переплачивать за то, что можно сделать самому, не всем захочется.

Чтобы определиться с тем, как сделать теплый пол на балконе, нужно выбрать систему нагрева, которая будет использоваться.

Выбираем коллектор для теплого пола

Еще до того как вы определитесь с подходящим коллектором для водяного теплого пола, следует убедиться, что он подходит выбранной системе теплого пола.

Проводить такую проверку нужно по двум причинам:

• Ввиду разной стоимости распределительных коллекторов;
• С учетом того, что этот компонент оказывает влияние на безопасность системы.

Коллекторы для теплого пола используются в системе обогрева для того, чтобы поддерживать температуру теплоносителя в трубе в строго заданном диапазоне, который определяется терморегулятором. Во время циркуляции нагретых и остывших теплоносителей они сходятся в смесительном узле коллектора, выступающем его основной частью, где и происходит их смешивание.

Ключевые параметры

ориентироваться на удобство размещения

Выбирая для теплого пола коллектор, в первую очередь необходимо учитывать, что он будет совместим с выбранной системой. Это проявляется в том, что должно поддерживаться требуемое давление, которое будет обеспечивать направленный поток теплоносителя. В продаже можно встретить модели коллекторов, которые могут быть изготовлены из латуни и нержавеющего металла

Именно на этот параметр необходимо обращать внимание при выборе, поскольку от этого зависит стоимость этого элемента

Наряду с этим внимания заслуживает такая характеристика, как степень сложности модели. Скажем, в качестве альтернативы может выступать коллектор, оснащенный датчиком, обеспечивающим контроль протока жидкости, сливными кранами и кранами Маевского, что в итоге обеспечивает системе повышенную надежность.

Если проанализировать ассортимент предлагаемых коллекторов, то в достаточно большом количестве предлагаются модели, укомплектованные узлом терморегуляции. В то же время распространенным вариантом являются коллекторы, которые оборудованы различными измерительными приборами, датчиками температуры, узлами для удаления воздуха, контролирующими расход, а также прочими дополнительными приспособлениями.

Особняком стоит коллектор, в конструкции которого предусмотрены расходомеры. Такое устройство вполне может считаться полноценным смесительным узлом. Наличие у него двух термометров позволяет исключить потери тепла во время эксплуатации системы.

Каждый такой отопительный контур поддерживает строго определённую температуру, что обеспечивается специальным устройством, оборудованным латунными гребенками и расходомерами. Если рассматривать более подробно конструкцию подобного коллектора для водяного пола, то в ней можно выделить следующие элементы:

• термоголовка, в конструкции которой предусмотрен погружной зонд;
• термостатический смесительный вентиль;
• футляр, где находится специальный термометр;
• воздухоотводчик.

термоголовки, оснащенной погружным зондом

В то же время большой выбор вариантов коллекторов, предназначенных для системы теплый пол, чаще всего и становится одной из главных причин, которая объясняет, почему потребителю так сложно принять решение в пользу конкретной модели.

Занимаясь подбором подходящего варианта коллектора, наибольшее внимание необходимо уделить следующим значимым критериям:

• площадь помещения, в котором запланирована установка теплого пола;
• цели использования помещения и непосредственно сами пользователи;
• сумма, которую потребитель готов выделить на приобретение коллектора.

Если речь идет о приобретении коллектора для помещения, отличающегося небольшой площадью, то для него можно выбрать пластиковые модели этих устройств. Этот вариант будет предпочтителен потому, что здесь не требуется выполнение специальных требований в плане регулировки.

В категорию доступных моделей можно включить распределительный коллектор для теплого пола, который чаще всего оснащается расходомером и имеет возможность выбора температурного режима.

Как залить стяжку

Если всё работает хорошо? Тогда необходимо скрыть маты, благодаря цементному и песчаному раствору. Наполнителем выступает щебень, увеличение эластичности достигается добавлением пластификатора.

Увеличение пластичности раствора возможно, благодаря гашёной извести, клею ПВА, шампуни, яичному белку, жидкому мылу, стиральному порошку.
Раствор наносится на маты слоем не больше 3 см

Это важно учитывать, чтобы не создавалось искусственное препятствие для распространения тепла.

Необходимо обеспечить идеально ровную поверхность, чтобы упростить процесс монтажа кафеля без трещин либо перекосов.

Конструктив имеет значение

Необходимость в облицовке балконного пола может возникать по разным причинам, и организация в нём функциональной зоны – лишь одна из них. Иногда это требуется и при открытой эксплуатации, когда ставить глухой парапет и остекление не предполагается. Причина может быть банальной – бетон, открытый четырём ветрам, со временем разрушается, что грозит ослаблением прочности всей конструкции.

И очень часто сегодня квартирные владельцы решаются на расширение площади балкона, осуществляемого за счёт пристраиваемой металлической конструкции. Естественно, выдвижение вылета влечёт за собой необходимость переделки пола, даже если до этого он имел декоративное покрытие.

Увеличение консоли балкона за счёт металлической конструкции

Выбор способа облицовки балконных полов зависит от их уровня. Дело в том, что в силу конструкционных особенностей поверхность выносной плиты оказывается гораздо ниже поверхности дверного проёма. Разница в отметках дверного проёма и уровня пола довольно существенна. На фото видно, что она составляет два кирпичных ряда – а это 13 см.

Схема защемления балконной плиты

Вместе с толщиной швов она составит не менее 15 см — во всяком случае, в кирпичных домах. Немного меньше разница в уровнях может быть в некоторых панельных домах, либо когда дверь устанавливается без порога. Но это редко.

Переходить в помещение со столь разными отметками пола неудобно, да и попросту небезопасно. Поэтому при обустройстве балконного пола в первую очередь решается задача его поднятия если не до уровня пола в комнате, то близко к нему.

Сделать это можно только каркасным способом, монтируя по лагам сухую стяжку. Поверх неё можно произвести финишную отделку, либо сразу использовать напольные покрытия, монтаж которых может осуществляться непосредственно по лагам (например, шпунтованная доска пола).

Материалы для открытого балкона

При выборе финишного покрытия балконного пола, придётся принимать во внимание, будет ли он незастеклённым, или вы сделаете в нём комнату. Для открытой эксплуатации следует выбирать материалы, которые без проблем выносят увлажнение, критические температуры и их перепады

Это могут быть террасная доска (декинг), садовый паркет из древесно-полимерного композита; клинкерная и керамогранитная облицовка; кварцвиниловый ламинат; резиновая плитка; термообработанная (палубная) доска. То есть, полы на вашем балконе будут облицованы так, как если бы это была уличная терраса.

Модульный паркет из ДПК

Резиновая плитка

Террасная доска

Плиты из термообработанной лиственницы

Керамогранитная плитка

Палубная доска

Керамическая мозаика

Доска из массива

Как видите, материалов, с помощью которых можно облагородить незастеклённый балкон, достаточно много. Установив в тёплое время года на нём столик и пару стульев, можно организовать прекрасную зону отдыха, где вы будете дышать свежим воздухом за чашкой чая.

Из чего сделать пол на застеклённом балконе

Те материалы, которые применяются для монтажа на открытом балконе, годятся и для помещений. При установке остекления к ним прибавляется и большинство напольных материалов, применяемых в комнатах. Не стоит рассматривать в этой роли только ковролин – во всяком случае, если не уверены, что уровень влажности на застеклённом балконе всегда будет в норме.

Даже при том, что отметка пола будет подниматься за счёт деревянного каркаса, финишное покрытие может быть таким, которое традиционно монтируется и по монолитной стяжке: различные виды плиток, декоративный наливной пол, мозаика.

Керамика

ПВХ плитка

Керамогранит

Наливное покрытие

Мозаика

QUICK DECK – декоративные плиты из влагостойкого ДСП

Паркетная доска

Ламинат

Линолеум

Отличным решением для облицовки пола на застеклённом балконе будут и пробковые плиты, которые к тому же станут ещё и дополнительной теплоизоляцией. Отлично подойдёт и линолеум на основе.

Укладка инфракрасного теплого пола на балконе

Монтаж начинаем с поверхности пола балкона, которая должна быть максимально выровнена (у меня лежит ДСП и пенопласт под ним для утепления).

Неровная поверхность пола может стать причиной прорыва пленочного пола в дальнейшем.

На первом этапе работы необходимо уложить датчик температуры терморегулятора. Для этого на поверхности пола прорезаем борозду, в которую укладываем термодатчик, зафиксировав его.

Датчик должен располагаться непосредственно под нагревательными элементами в 15-20 сантиметрах от края пленки. Контакты датчика подсоединяем к терморегулятору.

Датчик в штробе лучше закрыть сверху плотным материалом (использовала старую пластиковую линейку).

На втором этапе укладываем теплоотражающую подложку по всей площади пола. Не забудьте над термодатчиком вырезать прямоугольное отверстие, чтобы подложка не препятствовала адекватной работе датчика. По периметру подложку крепим двухсторонним скотчем.

Учтите, что от края пленочного пола до стен балкона должно быть расстояние 10-15 см. Запрещено укладывать пленку, где планируете устанавливать мебель.

Нагревательную пленку укладываем медными шинами вниз и закрепляем края при помощи скотча к подложке. Подключаем электрические контакты. Если вы монтируете несколько полос пленки, то подключение к электросети производится параллельно. Для подключения используем зажимной контакт, из изоляционного комплекта.

С одной стороны полотна пола производим подключение к проводке, с другой — край медной шины изолируем. Контакт вставляем одной половинкой вовнутрь пленки (в районе шины пленка имеет зазор между слоями), а второй со стороны шины прижимаем. Для обжима контактов используем плоскогубцы.

Подключаем медный провод к контактам и изолируем их изоляцией из комплекта. Провода подводим к терморегулятору. Провод при помощи канцелярского скотча крепим к подложке.

Все полотно теплого пола для дополнительной защиты покрываем обычной полипропиленовой пленкой и крепим её скотчем.

На заключительном этапе подключаем наш пленочный теплый пол к терморегулятору.

Не забудьте перед монтажом и подключением проводки обесточить сеть! Потребуется подключение к электричеству (220 Вольт).

Терморегуляторы бывают встраиваемые и крепящиеся на поверхности. Итак, крепим терморегулятор и подключаем. Все подключения проводим по схеме, которая прилагается к нему.

Включили, настроили терморегулятор, пощупали… Тепло!!! Работает!!!

На весь процесс монтажа ушло примерно 2 часа. Так что, вполне возможно даже женщине самостоятельно уложить такую диковинку, как пленочный теплый пол на балконе и сделать еще один уголок своего дома немного уютнее.

Установка своими руками

Этапы монтажа:

1. Сначала нужно определить место, где удобнее всего расположить терморегулятор. Нужно предварительно подготовить его, создать для него линию питания.
2. Переходят к основанию. Старое покрытие снимают, поверхность тщательно прочищают от грязи, мусора. При неровной поверхности делают черновую стяжку.
3. Укладывают теплоизоляционный и гидроизоляционный слои.
4. Раскладывают и прикрепляют в форме змейки нагревательный элемент.
5. Проверяют на целостность сеть питания. Для этого измеряют сопротивление мультиметром.
6. Подключают сеть конструкции к датчику, заливают стяжку.
7. После небольшого просыхания и укрепления раствора заливают финишный слой. Использовать систему уже можно будет через пару суток, когда стяжка окончательно схватится, полностью просохнут все элементы.

Если используются нагревательные маты, после их укладки делают сразу монтаж плитки из керамогранита. Укладку в данном случае проводят на клей. Тонкие маты не повлияют на высоту пола, но очень эффективно будут распределять и сохранять тепло. Нарезанную плёнку укладывают так, чтобы медные контакты находились внизу. Их нужно поворачивать к стене, на которой будет располагаться терморегулятор.

Видео о том, как сделать теплый пол на балконе с помощью нагревательного кабеля:

Электрический пол на балконе легко монтируется. Для этого не нужны особенные знания и умения. Главное — определить тип электрического оборудования и следовать рекомендациям специалистов.

В качестве комментария специалиста

Выбор системы теплого пола  – вопрос экономики и вкуса потребителя. Устройство теплого пола на балконе принципиально ничем не отличается от устройства теплого пола на лоджии.

Не рассматривая систему водяного теплого пола, как не получившую массового использования из-за законодательных ограничений, из двух остальных систем обе – и электрический теплый пол и инфракрасный  не имеют ограничений.

Выбор покрытия чистого пола влияет на выбор системы теплого пола:

• Плитка – хороша при любой системе
• Ламинат и другие древесные материалы, линолеум, ковролин – лучший выбор пленочный теплый пол.

При использовании ламината и других древесных материалов, линолеума, ковролина позаботьтесь о том, чтобы на полы не попадали осадки – балкон или лоджия должны быть остеклены. Устройство теплого пола на балконе или лоджии лучше рассматривать как часть комплексного утепления, использовать одинаковые материалы для утепления.

Монтаж теплого пола на лоджии или балконе собственными руками – интересный и полезный процесс, не доставляющий умелому владельцу помещения особых проблем. Выполнить все работы своими руками сможет каждый, кто серьезно подойдет к процессу.
