Чертежи банной печи из металла – строим печь своими руками

Обкладка кирпичом

Для более равномерного распространения тепла по бане, можно обнести печь кирпичом. Хорошо это сделать и в целях безопасности: нагретый кирпич оставляет меньший ожог, чем раскаленная сталь. Обложенная кирпичом печка более красиво смотрится, можно подобрать цвет кирпича в соответствии с интерьером всего помещения.

Для обкладки купите специальный кирпич, он должен быть полнотелым и огнеупорным. В раствор цемента добавьте шамотную глину в небольшом количестве; также подойдет клей для керамогранитных изделий.

Стена, возводимая вокруг печи, довольно простая. Она выкладывается в полкирпича в обычном (шахматном) порядке. Можно перед укладкой замочить каждый кирпич в воде, что позволит увеличить сцепление раствора с поверхностью камня.

Выложив кладку, дайте ей как следует высохнуть. На это уйдет не меньше суток. Затем удалите лишний раствор, выступивший на швах, и ваша печка готова!

Виды топлива и типы печей

Приборы для бань отличаются по виду топлива, применяемого для их функционирования:

  1. Дровяные агрегаты. Появились раньше других типов металлических печей. Им для выделения тепловой энергии требуется немалое количество дров, а также они нуждаются в уходе постоянно. Обычно ими предпочитают пользоваться те посетители бань, которые могут подождать, пока помещение прогреется и потом не спеша наслаждаются ароматным паром и теплом, идущим от натуральной древесины.
  2. Электрические приборы. В данном случае схема банной печи из металла состоит из нескольких основных узлов: корпуса, оснащенного ТЭНом, и особых теплоизоляционных элементов.
  3. Газовые агрегаты из металла. По праву считаются наиболее современными и надежными в эксплуатации конструкциями, их оснащают термостатом для регулировки мощности. Безопасность газовых приборов обеспечивает предохранительное устройство, моментально срабатывающее при отключении или снижении подачи газа.

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

  • площадь помещения — от нее зависят габариты устройства;
  • наличие желаемых функций — нагрев воздуха, воды;
  • присутствие каменки открытого или закрытого типа;
  • теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка с отрезным диском по железу;
  • емкость для замешивания раствора;
  • печной молоток-кирка;
  • мастерок;
  • правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

  1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
  2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
  3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
  4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

  1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
  2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
  3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
  4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
  5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

  • несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
  • недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
  • неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером

Возможные сложности

Одинаковые швы — сложная задача для начинающего. Решение: сделайте направляющие из металлических прутов. Диаметр — 3 или 5 мм. Перед укладкой ряда печи положите их на края кирпича и прижмите следующий блок. Достаньте пруты. Оставшиеся зазубрины исчезнут сами после завершения ряда.

Если раствор для укладки не «схватывает» кирпичи, смочите их водой. Так сцепка станет надёжной.

Во время возведения погрешности незаметны, но в конце можно увидеть их все. Решение: проверяйте каждый ряд печи по горизонтали и вертикали строительным уровнем.

При несоблюдении техники безопасности при кладке печи можно повредить руки. Наденьте перчатки с резиновыми накладками и оберните суставы пальцев изоляционной лентой.

Изготовление своими руками

Этапы проведения отделочных работ зависят от материала, используемого для сборки портала.

Из кирпича и камня

Для кладки кирпича, декоративного или искусственного камня нужно подготовить цементный раствор. Для его изготовления нужно смешать несколько компонентов:

  • песок — 1 часть;
  • глину — 2 части;
  • воду — 0.5 части.

Для замешивания используется отдельная емкость, мастерок или дрель со специальной насадкой.

Пошаговое руководство по кладке портала:

  1. Кладку необходимо начинать от основания. После кладки первого ряда следует проверить его ровность с помощью строительного уровня. Любая неровность приведет к перекосу конструкции.
  2. Дальнейшие ряды выкладываются с учетом перевязки. Швы на отдельных рядах не должны совпадать друг с другом.
  3. После выполнения основных работ можно сделать расшивку швов. Так можно добиться аккуратного внешнего вида кладки.

При проведении работ нужно убирать лишний раствор, который попадает на кирпичную кладку с лицевой стороны. Когда основа будет готова, можно делать декоративное оформление вокруг дверцы топки.

Облицовка печи

Из дерева

Техника выполнения отделочных работ:

  1. Перед тем как начинать работать с деревом, доски нужно лобзиком обрезать по рассчитанным заранее размерам.
  2. Зачистить обрезанные торцы наждачной бумагой.
  3. Пропитать дерево огнестойким составом, дождаться высыхания.
  4. Изготовить теплоотражающий экран, поверх которого будут закрепляться доски. Для этого нужно использовать лист нержавеющей стали, слой теплоизоляционного материала.

Останется закрепить на подготовленном основании доски. Для этого можно использовать термостойкий клей, саморезы.

Из гипсокартона и металла

Для печного оборудования необходимо использовать термостойкий гипсокартон. Он до 30 минут выдерживает воздействие открытого пламени. Чтобы закрепить его на вертикальной стене, нужно собрать металлический каркас. Он изготавливается из профилей, перфорированных уголков с перемычками через каждый 20–30 см.

После обшивки металлического каркаса гипсокартоном нужно выполнить дополнительную отделку поверхностей. Для этого можно использовать штукатурку, шпатлевку или краску.

Из плитки

Кладка керамической плитки выполняется точно также, как в ванной комнате, туалете или на кухне, но для ее закрепления на нагревающихся поверхностях необходимо использовать специальный термостойкий плиточный клей.

Декоративное завершение

После изготовления основной конструкции портала можно выкладывать поверх него различные декоративные фигуры. Например, с помощью спиленных по ширине кирпичей вокруг топки выкладываются п-образные или полукруглые рамки.

Декоративное оформление печи

Особенности банной металлической печи

Тематическое устройство в готовом виде представляет собой компактный источник огня, выполненный из низкоуглеродистой стали. Поэтому по сравнению с кирпичной печью металлический аналог:

  • Требует минимум деталей и расходных материалов для сборки;
  • Быстро собирается из готовых деталей;
  • Не занимает много места;
  • Быстро нагревается.

Однако металлическая печь не лишена недостатков: хоть стенки конструкции нагреваются меньше чем за час, они точно так же быстро остывают. Это делает конструкцию пригодной лишь для небольших бань площадью 8-10 кв.м.

Причем прежде чем устраивать металлическую печь, придется отделать деревянные стены огнестойким кирпичом или металлическим экраном, предварительно проложив минеральную вату между основой и защитой. И вообще металлический очаг лучше устраивать на 0,5-метровом расстоянии от пиломатериала.

Недостатки

Минусы металлических самодельных печей:

  • металл быстро отдает тепло после окончания горения топлива, поэтому почти все время отдыха в бане печь приходится топить;
  • для большого домика одной печи может быть недостаточно для отопления;
  • неодинаковый нагрев прогрев парильного отделения – возле печи горячо, на расстоянии – прохладно;
  • о металл при прикосновении можно обжечься. Для этого вокруг корпуса печки иногда монтируют ограждение;
  • печь для бани из металла недостаточно пожаробезопасна. Ближайшую стену обязательно изолируют от раскаленных стенок печи;
  • не очень презентабельный внешний вид.

Этапы изготовления

Резка заготовок из достаточно толстого металла ножовкой или болгаркой в домашних условиях – процесс достаточно трудоемкий. Гильотина, которой пользуются предприятия, ведущие приемку металла, позволит нарубить листы по вашим эскизам с большей точностью, без деформации и дефектах на срезах.

1. Для получения печи в форме сапога с каменкой нам понадобится четыре металлических короба. Первый и второй короб будут стыковываться между собой с помощью разъемного соединения и образовывать саму печь. В первом из них будет располагаться топка, во втором («голенище» сапога) – отверстие для дымохода. Третий короб с камнями будет находиться внутри печи. Четвертый съемный короб для воды из нержавейки устанавливается отдельно.

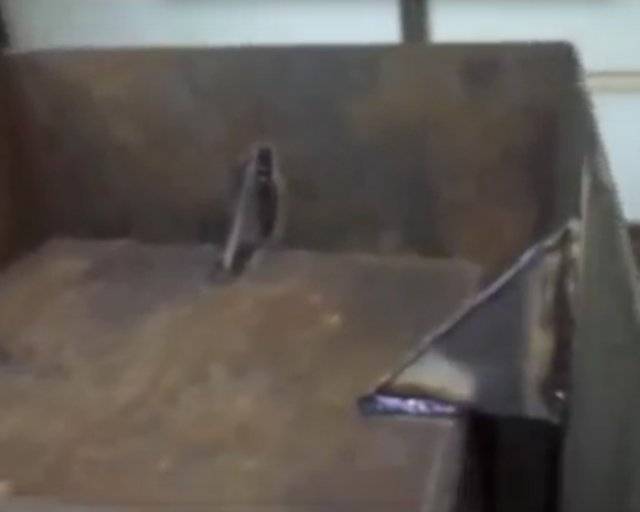

2. Чтобы избежать ошибок при сборке, листы металла вначале прихватываются между собой, начиная с нижней части листов. Окончательная сварка производится лишь после полной сборки изделия и его проверки. Во избежание проникновения дыма внутрь помещения соединение элементов должно быть очень качественным.

3. Собираем короб для камней размером 50×50 см. Чтобы верхний лист при сварке не съезжал, его лучше установить на треногу с закрепленным на ней магнитом.

4. Для того, чтобы прихватить крышку и дно, для обеспечения их устойчивости можно подложить под них тонкий металлический угольник.

5. Дно короба для камней, на которое будет идти вся ударная нагрузка огня, изготавливается из листа толщиной не менее 10 мм .

6. С помощью болгарки в верхней части короба вырезается дверка для каменки. Размер ее должен быть достаточным для выхода пара.

7. В нижней части третьего короба, в котором будут находиться камни, вырезаются 2-4 отверстия под трубы (количество труб может быть произвольным) на расстоянии не менее 5 см от нижней части куба для улучшения тяги. На них будет устанавливаться куб с тяжелыми камнями.

8. Вырезаем отверстие для топки размером 28×28 см.

9. В верхней части первого короба делаем отверстие для вставки второго куба. Нарезаем и привариваем по периметру этого отверстия с трех сторон по две пластины размером 4 см для усиления места разреза и уголок в левой, четвертой части. Первые три полосы крепятся к внутренней поверхности, вторые – к внешней части разреза с небольшим смешением. Между пластинами оставляется небольшая щель для вставки второго короба.

10. По одной пластине приваривается и к дверкам топки и каменки для их усиления. Топка от зольника отделяется решеткой из стальных прутков 10-12 см. Для обеспечения полного сгорания топлива необходимо обеспечить лучший притока воздуха, поэтому колосники привариваются вдоль поддувального канала.

11. Во второй короб на приваренные в нижней его части трубы вставляется третий куб. в котором будут находиться камни.

12. Для усиления внутреннего куба для камней к нему привариваются небольшие косынки .

13. Для прочистки сажи над дверкой делается небольшое отверстие, рядом с которым с 4-х сторон привариваются болты для установки дверки. Перед ее монтажом для герметичности она обматывается асбестовой нитью и прикручивается латунными гайками. предохраняющими металл от закисания.

14. К верхней части каменки приваривается крышка с отверстием для дымоходной трубы 12×12 см (размером в полкирпича). Для ее установки к отверстию приваривается «юбка» из металла. Куб с установленным коробом для камней вставляется в первый.

Конструкция печи может быть разной. Порядок раскроя заготовок печи с открытой каменкой и встроенным баком для воды показан на следующем рисунке:

Изготовление дачной печи своими руками

Чтобы произвести сборку без задержек и трудностей, необходимо следующее.

Проект

Если требуется отапливать гараж или другие второстепенные помещения, то предпочтение отдаётся обыкновенной металлической печи.

Сделать её просто и нагревается аппарат довольно быстро. При этом агрегат не требует много топлива и относится к разновидности сравнительно экономичных самодельных обогревателей. Хозяину не придётся слишком часто тратиться на дрова, чтобы согреться.

Если требуется установить подобное сооружение внутри частного дома или дачи, лучшим выбором считается каминная печь. Она обладает меньшей степенью пожароопасности за счёт огнеупорной облицовки. Изделие способно быстро нагреваться и отапливать помещение. Для печи характерен эстетичный внешний вид, гармонично вписывающийся в интерьер.

Материалы

Необходимо выбрать сырьё для постройки. Как уже упоминалось выше, роль основного строительного материала играют металлические листы толщиной от 5 мм. Подобное условие выполняется, чтобы избежать прогара стенок во время работы печи.

Для обустройства фундамента потребуется цементный раствор и огнеупорный кирпич. Для ножек печи требуются уголки, выполненные из металла, толщина которых составляет не менее 8—10 мм.

Заготавливается труба для дымохода диаметром от 10 см и достаточной длины, чтобы обеспечить выход дымных масс за пределы помещения.

Перед дверцей топки делается специальная площадка, предназначенная для повышения пожарной безопасности. Для организации которой подготавливается металлический лист толщиной от 3 мм.

Качественные материалы позволят агрегату прослужить продолжительный срок и исправно отапливать помещение. При выборе металла предпочтение отдаётся наиболее толстым листам, так как печи свойственно быстро нагреваться.

Место для конструкции

Чтобы подготовить место для печи, как уже упоминалось выше, необходимо ограничить контакт нагревающихся элементов конструкции с деревянными деталями интерьера.

Для предотвращения случайного возгорания на месте расположения сооружения заливается небольшой фундамент, на который в будущем установится сама печь. Для постройки выбирается огнеупорный кирпич и качественный цемент.

Важно! Если правильно выполнить описанные предварительные процедуры, то печь получится сделать быстро и без затруднений и задержек

Процесс изготовления

Чтобы правильно применить заготовленные материалы, стоит придерживаться определённого алгоритма:

  1. Взять четыре металлических листа толщиной не менее 8 мм и сварить вместе края, получается куб без дна и крышки.
  2. Вырезать проём в одной из стенок. Предназначается для закладки дров, поэтому стоит сделать отверстие побольше.
  3. Вмонтировать дверцы топки. Вырезать из металла такой же толщины.
  4. Взять другой лист металла, к которому по углам приварить заблаговременно подготовленные стальные уголки толщиной не менее 10 мм, играющие роль ножек для установки конструкции.
  5. Приварить дно к корпусу и организовать поддувало для контроля тяги печи в будущем.
  6. Сделать крышку печи. Взять металлический лист такой же толщины. В нём вырезать отверстие, к которому будущем приварить трубу, служащую дымоходом.
  7. Изготовить площадку перед топкой, выполняющую роль пожарной безопасности. Для этого взять менее тонкий стальной лист и прикрутить к полу под дверцей топки.
  8. Произвести жаростойкую облицовку для повышения пожарной безопасности. Этот шаг выполняется по желанию, но его соблюдение понизит вероятность случайного пожара. Что полезным, если печь стоит внутри дачи или частного дома.

Совет. Выполнить описанный алгоритм довольно просто. Со сборкой справится человек, умеющий обращаться со сварочным аппаратом и желающий сэкономить, самостоятельно изготовив обогревающий агрегат, способный быстро отапливать помещение и расходующий небольшое количество древесного топлива.

На изготовление не уйдёт много времени. У человека, имеющего малый опыт в подобных делах, получится соорудить металлическую печь за несколько часов. В любом случае процедура занимает меньший отрезок времени, чем кладка каменного сооружения с большим количеством трудоёмких этапов.

Печь каменка – руководство по изготовлению

Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

  • простая горизонтальная печь из баллона, растапливаемая внутри парной;
  • каменка из трубы 530 мм с выносным топливником;
  • вертикальный банный котел «три в одном».

Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

На чертежах — варианты отопительных агрегатов из листового железа

Свариваем простую печку

Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

  1. Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
  2. Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
  3. Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
  4. Приделайте к корпусу ножки и дымоходный патрубок.

После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

Изготовление агрегата с выносной топкой

Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

Дальнейшие работы выполняйте по инструкции:

  1. Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
  2. Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
  3. Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

  • базальт;
  • галька речная;
  • габбро-диабаз;
  • талькохлорит.

Как на практике изготавливается похожая банная печь, подробно рассказывается на видео:

Делаем вертикальный котел

Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

Порядок сборки котла выглядит так:

  1. Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
  2. В корпусе выполните проемы для дверок и люка загрузки камней.
  3. Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
  4. Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
  5. Установите дымоходный канал и кран для слива воды в нижней части бака.

При желании даже в этой печи можно сделать выносную топку. Для этого нужно нарастить загрузочный и зольный канал, приваривая сбоку к трубе заготовки из металла требуемой ширины, как изображено выше на фото. Правильная сборка подобного теплогенератора детально показана на следующем видео:

Размер поддувала

Чтобы соорудить поддувало для печи своими руками, нужно знать его обычные размеры. Хоть и нет вовсе никаких стандартов в размере, есть одно простое правило: зольник должен быть идентичным с решеткой по размеру.

Если же поддувало будет меньше, то сажа будет оседать на решетке и не станет пропускать воздух к пламени.

Если же в поддувале отсутствует дверца, то стоит установить выдвижной ящик или лоток. Здесь размеры более понятны. Ширина лотка – такая, как расстояние от края до края поддувала. Длинна должна быть больше, чем топка.

Нужно заранее определить, какой тип печи подходит именно вам. Когда вы будете знать, что именно хотите стоить, тогда и найдутся нужные размеры под ваш тип печки. В деле, где нет точного идеала, может быть место для вашей фантазии.

Проектирование металлической печи

Тематическое устройство собирается на месте из уже готовых деталей. Представить, как будет выглядеть металлическая печь для бани с баком поможет чертеж, в котором обязательно надо соблюсти:

  • Топку – для сгорания топлива (размеры подбираются в зависимости от площади бани, но высота и ширина отсека практически одинаковые);
  • Зольник – для сбора золы (устраивается в самом низу и имеет выдвижной ящик для доступа к отходам);
  • Каменку – для нагрева камней (отсек находится над топкой, причем бывает закрытым или открытым);
  • Бак – для сбора воды (емкость располагается выше каменки или топки);
  • Дымоход – для нагрева воды и отвода дыма (труба начинается с топки и выходит наружу, т.е. за пределы кровли).

Соответствующие отделы завершаются дверцами для закладки топлива и чистки топки, а также дополняются трубопроводом с соответствующими вентилями для подачи воды и улучшения воздушной тяги.

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Простейший чертеж банной печи

Топка

  • Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
  • Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

  • Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
  • Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
  • Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Подробный чертеж в правильном оформлении

Каменка и бак с водой

  • Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
  • В нее помешают специальные камни для длительного поддержания температуры.
  • При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
  • Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
  • Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

Принцип действия подобных печей

  • Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
  • Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом

При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара.

Проект металлической печи для бани с правильной установкой и организацией дымохода

Дымоход

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать

Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

Схемы и чертежи самодельных печей

На фото выше наглядный пример горизонтальной печки. Схема топки с выносным водяным баком изображены отдельно. Под готовое изделие предусматривается фундамент. Нужно сделать отступ от стены 20 см.

Здесь схематично показана работа горизонтальной печи, ход огня и дымовых газов. Водяной бак подключен и закреплен к верху стены.

Вот чертеж печки из трубы с разных ракурсов с выведенной дымоходной трубой. В части потолка, стены, где дымоход будет выходить на улицу нужно провести утолщение в 12 см. Выступ трубы над крышей ‒ минимум 50 см.

Вот печка с горизонтальной загрузкой топлива. Общая высота ‒ 800 мм, длина ‒ 900 мм, ширина ‒ 600 мм. Для устойчивого положения снизу приварены металлические ножки. Камни укладываются сверху на решетке. К такой конструкции допустимо подключать теплообменник.

Вот схематичный принцип работы вертикальной печки из металлической трубы с присоединенным баком масла (отработки). Довольно сложный вариант для изготовления в домашних условиях. Без опыта браться за его сборку не стоит.

Вариант банного котла с горизонтальной загрузкой дров. Стрелками показано направление движения горячих газов. Для повышения теплоотдачи мастера рекомендуют обкладывать агрегат кирпичом. В этом случае прогрев помещения выйдет более равномерным.

Трубная печка из толстой стали. На схеме отмечены общие размеры прибора, отдельно вынесены ключевые элементы и принцип их соединения.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
