Блок ротации кондиционеров: надежность техники и стабильность температуры

Как включить кондиционер на тепло

Сразу хочу сказать, что если вы где-то ошибетесь, то ничего страшного не произойдет! Просто нужно будет подождать и повторить все заново.

  1. Включаем кондиционер, нажав один раз кнопку «включения» (on/off).

Ждем несколько секунд, пока жалюзи откроются, и начнет вращаться вентилятор внутреннего блока;

  1. Затем жмем кнопку переключения режима столько раз, пока не переключим на значок солнышка или надписи «heat» (что означает «тепло»).

После этого кондиционер может остановить вращение вентилятора или закрыть жалюзи (это произойдет, если кондиционер не был уже настроен на тепло). Что еще будет происходить с кондиционером, напишу чуть ниже, а сейчас это не имеет значения. Но в этот момент мы уже переходим к следующей настройке (к третьему пункту)!

  1. Пока кондиционер «перенастраивается» кнопками регулировки температуры настраиваем градусов на 30. Пусть пока будет так, а минут через 20 уже настроите под себя (рекомендую 25-30 градусов).
  1. Далее кнопкой регулировки вращения вала ставим любую удобную для вас скорость;
  1. Кнопкой регулировки жалюзи также ставим наиболее удобное для вас положение. Далее самое сложное – ЖДАТЬ пока из кондиционера повеет долгожданным теплом. После чего настраиваем кондиционер комфортно для себя. Подробнее о выборе температуры, а также о последних двух пунктах почитаете статью, как правильно пользоваться кондиционером;

А теперь вернемся ко второму пункту. Хочу пояснить простым пользовательским языком, чтобы вы не пугались, что с кондиционером происходит странное. Ничего странного в его поведении нет! Просто после переключения режима, алгоритм работы кондиционера меняется, и он перенаправляет движение хладагента (сейчас можно не вникать в это!). Происходит контроль температур радиаторов и другие не важные для нашей статьи процессы

Самое важное для этой статьи лишь то, что нужно подождать 10 минут и ничего лишнего не нажимать

Но есть несколько особенностей, про которые нельзя забывать при включении на обогрев:

  • при работе на тепло, вентилятор «сплита» может периодически останавливаться (для нагрева радиатора). Не пугайтесь! В большинстве случаев это нормальная его работа;
  • если вы не знаете, при каких уличных температурах можно использовать конкретно вашу модель, то при отрицательной уличной температуре включать его не советую. Некоторые кондиционеры имеют защиту для этих случаев, потому могут не запуститься. Подробнее по этому вопросу читайте статью возможности включения кондиционера зимой;
  • если текущая температура в комнате выше чем вы настроили, то «греть» он не будет;
  • при настройке направляйте пульт в сторону кондиционера, чтобы он принимал сигнал. Иначе может получиться так, что на пульте настройки меняются, а кондиционер работает в прежнем режиме;

Если в холодный период вы мерзли, когда кондиционера еще у вас не было, то с его приобретением вы сразу почувствуете разницу. Тепло, которым обеспечивает вас кондиционер, обходится дешевле любого обогревателя

И еще немаловажно, что температура очень точно при этом поддерживается

Напоследок оставлю ссылку на еще одну полезную статью про обогрев кондиционером.

Жду ваших комментариев и дополнений!

Как включить теплый воздух на кондиционере? Какие особенности включения на обогрев у вашей модели сплит-системы? Можно включить кондиционер на обогрев без пульта и как это сделать? Как сделать чтобы кондиционер дул теплым воздухом? Как включить кониционер на тепло с пультом и без него?

Из этой публикации вы узнаете, как включить кондиционер на обогрев и какие нажимать кнопки на пульте ДУ. Мы расскажем, по каким причинам ваша сплит-система может не работать на тепло и как это исправить. Вы узнаете об особенностях работы на обогрев разных типов кондиционеров.

Дистанционное управление и мониторинг

Для осуществления мониторинга существует несколько способов:

  • сопряжение с компьютером
  • сопряжение с сервером
  • GSM-контроллер (встроенный, или дополнительный)

GSM управление

На объекте авария — сломался кондиционер, температура повышается.

На запрограммированный телефон после превышения заданного порога отправится СМС .

Или наоборот, отправив сообщение на нужный номер можно включить кондиционер.

Такой контроль позволяет осуществить GSM-контроллер, встроенный есть в моделях ротаторов ССМ-33 (34).

Возможности такого управления и мониторинга довольно ограничены, но для выполнения определённых задач вполне подходят.

Сопряжение с компьютером

Контроллеры СРК-М, СРК-D осуществляют связь с компьютером по архаичному COM-порту, либо Ethernet.

Для такого соединения требуется платное программное обеспечение, установленное на компьютер.

Если в компьютере нет COM-порта предлагается подключаться через переходник USB/RS-232.

Мониторинг и управление через сервер

Такую возможность предоставляет контроллер SBR01 позволяет считывать все параметры и управлять в режиме онлайн через свой сервер.

Вся история с момента установки записывается и сохраняется также на сервере производителя:

Программное обеспечение не требуется, в систему можно войти с любого компьютера или мобильного устройства, для этого надо знать логин и пароль, установленные при регистрации устройства на сервере.

Также, предусмотрена возможность принудительного включения или выключения любого кондиционера.

Технические характеристики модуля согласования для кондиционеров

(СРК) является составной частью климатической системы. Он ориентирован на обеспечение совместной эксплуатации двух или трех устройств, кондиционирующих воздух.

Функции модуля согласования:

  • контроль одинаковой выработки основного и резервного устройства;
  • автоматический перезапуск сплит-систем после включения питания;
  • измерение температуры в комнате;
  • индикация состояния климатической техники;
  • сообщение о внештатной ситуации;
  • информация о системе и история основных событий записывается и хранится в энергонезависимом ОЗУ.

Согласователь для кондиционеров представляет собой устройство на базе микропроцессора, осуществляющее сбор и обработку данных, а также управляющее климатическими блоками.

Технические параметры СРК:

  • напряжение питания – 220 В ;
  • ток потребления – 0,5 А;
  • частота тока – 50 Гц;
  • тип питания – переменный однофазный ток;
  • класс защиты – IP40.

Модуль комплектуется датчиком температуры воздуха, работающим в диапазоне от -50° до +125°C. Климатические системы подключаются к согласователю через адаптеры, установленные на внутреннем блоке. Режим переключения задается таймером. В зависимости от модели допускается установка периода от 1 часа до 10 дней. При тестовом подключении блока согласования кондиционеров запускаются обе климатические системы, подключенные к нему. Затем резервная установка отключается, а основная охлаждает серверное помещение.

Согласователи СРК-М совместимы с кондиционерами различных производителей. Различаются способы подключения: Daikin – через адаптеры, Mitsubishi Heavy – напрямую в разъему Cn-T или плате внутреннего модуля, Mitsubishi Electric – зависит от серии, может осуществляться через сухие контакты, адаптер или напрямую. Для кондиционеров других производителей может возникнуть необходимость купить силовые реле, которые устанавливаются в цепь питания внутреннего модуля.

В промышленных и полупромышленных климатических установках управление обычно выполняется через сухие контакты.

2 Как подключается блок ротации на предприятиях.

Как известно на предприятиях работает промышленное оборудование. Оно по своим техническим характеристикам значительно сильнее бытовых аналогов. При этом увеличивается производительность кондиционеров, длина магистралей и границы температур в которых может оперировать данный агрегат.

При подключении блока ротации, нужно помнить о наличии в его программе функции, перезапускающей все системы после аварийного отключения.

Если в помещении расположены два кондиционера, то существует несколько способов их подключения:

  • с помощью провода;
  • по инфракрасному каналу;
  • с применением сухих контактов.

Внутренние модули сплит-систем располагаются строго на одной линии с расстоянием, не превышающим три метра. Установка самого согласоватея работы производится при выключенных кондиционерах и электроэнергии. Важна точка расположения температурного датчика. Она монтируется на одинаковом расстоянии от обоих кондиционеров.

Сама ротационная система обязательно оснащается датчиками, которые фиксируют различные критерии работы. После нормализации температуры в помещении или достижения приемлемых показателей ротационная система дает команду на отключение охлаждающего оборудования.

Часто можно встретиться с ситуацией, когда вместо промышленных аппаратов, владельцы офиса монтируют обычные – бытовые кондиционера. На первых порах, такая экономия дает свои плоды. Но, нагрузка на обычные кондиционеры приводит к частым поломкам и нарушению температурного режима. А при этом уже страдает дорогостоящее оборудование из серверной комнаты.

Использование блока ротации поможет и в этой ситуации. В принципе согласователь работы может одновременно управлять пятнадцатью единицами оборудования.

После того как произошло подключение кондиционеров и устройств ротации можно запускать системы по одному из трех вариантов.

  1. 1. Подключаются все информаторы из наборов кондиционеров, плюс комнатный датчик, отвечающий за температуру. В этой ситуации блок ротации полностью контролирует процесс и работает в нормальном режиме. Стандартное переключение осуществляется через восемь часов. При этом второй аппарат, выполняющий функции резервного, включится и в экстремальных случаях. Например, внезапное отключение первого кондиционера или при резком повышении температурных показателей.

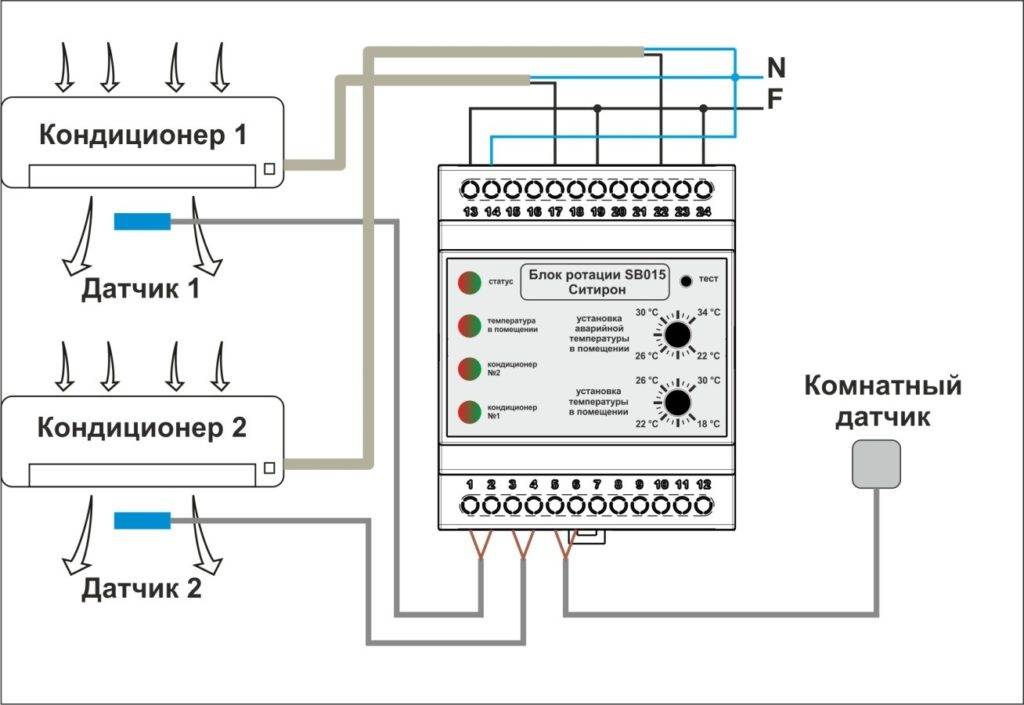

Фото 2. Блок управления ротацией

  1. 2. Подключено все оборудование кроме датчика в комнате. Работа в обычном режиме и восьмичасовое переключение. На экстремальные ситуации реакции нет.
  2. 3. Работает только датчик температуры в помещении. Такая ситуация подразумевает несколько сценариев основанных на качественных характеристиках данной модели и программ заданных производителем.

Устройство системы ротации кондиционеров

Устройство системы ротации кондиционеров

Обязательным элементом в системе ротации кондиционеров является базовый модуль. Именно он отвечает за:

  • Контроль температуры;
  • Мониторинг состояния кондиционеров;
  • Выдачу для них управляющих сигналов;
  • Задание параметров переключения устройств климатической системы;
  • Прием команд от персонала на включение/выключение конкретного модуля;
  • Выдачу сигналов оповещения.

Первый вариант менее затратен (не требует дополнительных модулей), но обладает меньшей универсальностью — как правило, такой центральный модуль поддерживает работу только с ограниченным числом моделей или оборудованием конкретных производителей.

Второй — более универсален, поскольку позволяет работать практически с любым оборудованием. Однако стоимость системы за счет наличия в ней дополнительных блоков может оказаться слишком высокой.

Связь центрального блока с кондиционерами (управляющими модулями) может осуществляться по:

через инфракрасный излучатель.

Первый вариант, как правило, используется только в случае использования связки центральный — управляющий модуль.

Два последних позволяют управлять непосредственно кондиционером. В этих случаях сигналы подаются на разъемы, предназначенные для подключения к климатической технике проводного пульта, или непосредственно на фотоприемник, получающий сигнал от инфракрасного пульта ДУ.

Мнение эксперта

Старостин Константин Адреевич

Специалист по монтажу и обслуживанию кондиционеров

Для современных моделей кондиционеров, предусматривающих связь по каналу Bluetooth или подключение по Wi-Fi, могут быть задействованы и такие варианты управления.

В любом случае для использования с конкретными моделями оборудования или линейками конкретных производителей, система должна поддерживать соответствующие протоколы обмена.

Центральный блок обязательно оснащается датчиком температуры для контроля климатических параметров в помещении.

Мониторинг состояния кондиционеров может вестись различными методами. Наиболее распространенный — индивидуальный замер температуры на выходе воздушного потока из блока жалюзи. Для этого блоки контроля и управления или центральный блок оснащаются температурными датчиками, устанавливаемыми в непосредственной близости или прямо на корпусе кондиционера.

Примером реализации схемы непосредственного управления может считаться блок ротации УРК (УРК-2). В его состав входит основной блок, датчик температуры обслуживаемого помещения, датчики температуры на выходе кондиционеров. Сигнал управления предается по проводам. Последние модели могут одновременно управлять работой до 15 устройств средней мощности.

Раздельный вариант с центральным блоком и модулями контроля-управления реализован в системе БУРР-1-ИС. БУРР — блок управления ротацией и резервированием хранит управляющую программу, контролирует температуру в помещении, обменивается данными с интерфейсными модулями (БИС) по радиоканалу. БИС (блок исполнительный специальный) принимает сигнал от БУРР, управляет работой кондиционера через ИК-интерфейс, контролирует состояние климатического устройства, получая сигнал с датчика на выходе.

Климатические сплит-системы

Серверные помещения чаще всего оборудуются внутри здания, а не как отдельный объект, поэтому монтаж сплит-систем в этом случае – процесс сложный. Трудности возникают при прокладке климатических коммуникаций между наружным и внутренним блоками – труб с хладагентом и кабеля, и часто это довольно большое расстояние. Монтаж трасс требует сверления отверстий в стенах помещений, через которые они проходят. При этом многие модели климатических систем рассчитаны на длину труб не более 15 метров, а этого бывает мало. Упустив из виду эту особенность, монтажники рискуют демонтировать установленное охладительное оборудование, чтобы заменить его на более мощное

Достоинства применения сплит-систем в серверных комнатах:

  1. Возможность работы оборудования в диапазоне уличных температур от -30oС до +45oС;
  2. Надежность в работе и долговечность безремонтной эксплуатации.
  3. Удобство в эксплуатации и обслуживании как кондиционеров, так и серверного оборудования.

Специалисты-холодильщики рекомендуют выбирать сплит-системы с внутренним блоком, который можно закрепить на стене, что позволит не только освободить площадь для установки другого оборудования, но и обеспечит легкий доступ к управлению и настройке кондиционера. Недостатки настенных климатических систем — низкая производительность.

Кроме настенных, выпускаются сплит-системы с креплением внутреннего блока под потолком (кассетные или потолочные). Особенность таких блоков в том, что у них больше мощность и выше производительность. Охлаждение, прогрев или вентилирования помещения таким оборудованием будет более равномерным. В блоках с размещением под потолком можно удалить наружный блок от внутреннего на 50 и более метров.

Лучшие производители сплит-систем

Называть в рейтинге конкретные модели было бы не совсем оправдано – их огромное количество, многие из них однотипны и содержат минимум отличий. К тому же, большинство людей выбирают климатическую технику не по характеристикам, а по бренду.

Японский гигант-законодатель технологий в мире климатической техники и оборудования. Производители вывели стандарты кондиционеров на новую высоту благодаря инновациям – системам фильтрации, новым безопасным и эффективным фреонам, умным датчикам и многому другому. Премиум-модели стоят дорого, но можно найти качественную китайскую сборку до 50 тысяч рублей.

Ещё одна японская корпорация. В общий концерн входят подразделения Electric и heavy industries, и каждое выпускает кондиционеры. Модели у них разные, а культура и качество сборки находятся на высоком уровне. Сплит-системы с гранёным трёхлучевым цветком прославились своей надёжностью.

Крупнейший чисто китайский производитель кондиционеров. Когда устройства Haier только зашли на российский рынок, они имели репутацию послабее японских конкурентов. Однако время сделало своё дело: продукция китайцев сильно «подросла», а цены на японскую технику сильно выросли. Сейчас Haier занимает нишу кондиционеров по средней цене и выше. Компания активно работает над дизайном и тоже старается внедрять в новинках высоких технологии.

Долгожитель среди китайских кондиционеров. Завод этой компании выпускает и другие марки в рамках сотрудничества и аренды производственных мощностей. В Gree предпочитаю классику – стандартные сплит-системы с необходимым функционалом. Зато начинка н вызывает беспокойства.

В магазинах их можно найти реже, однако марка достойная. Продукция собирается на собственном заводе и занимает сегмент бюджетной и средней техники.

Ещё они китайцы, которые при поставках в Россию постарались вызывать только положительные эмоции. Продукция довольно проста, но качественна.

Преимущества наших партнёров

1.       Бесплатно – выезда инженера на замер

При заказе происходит осмотр объекта, в котором будут проводиться работы. Стоимость выезда 2000 руб до 50 км от МКАД, дальше – обговаривается в каждом случае индивидуально. Но эта сумма вычитается из полной стоимости при итоговом расчёте. Если хотите ускорить процесс, сэкономить время и оплатить монтажные услуги полностью после подписания акта приёма-передачи, то возможен осмотр объекта онлайн.

2.       Широкий спектр работ

Профессиональные бригады предлагают различный набор услуг: от установки дымохода до декоративной отделки камина. Не придётся искать грузчиков, монтажников, штукатуров, наши партнёры выполнят установку «под ключ».

3.       Гибкая цена

Необязательно делать заказ всех возможных услуг, когда сами, например, можете правильно организовать теплоизоляцию. Сэкономьте на этом.

4.       Надёжность

Перед монтажом заключается договор, без которого не работает ни одна уважающая себя команда. Он подтверждает, что и как будет выполнено. После выполнения услуг подписывается акт приёма-передачи. Внимательно проверяйте работу при приёме!

5.       Гарантия 1 год

На произведённые монтажные работы даётся гарантия 1 год. Если за это время обнаружите дефекты, вызванные действиями монтажников, исправления выполняются за счёт этой бригады.

Закажите выезд инженера +7 (495) 797-41-46 или 8 (800) 707-73-97

Разница в принципах работы классических и инверторных кондиционеров

В классических климатических установках (неинверторных) используется принцип работы, получивший название «On/Off» (Включен/Выключен).

Различия в принципах работы

При его реализации цикл работы кондиционера выглядит следующим образом:

  1. При включении компрессор выходит на полную мощность, прокачивает хладагент по магистралям, через конденсатор и испаритель.
  2. В результате в обслуживаемый объем нагнетается охлажденный воздух, до тех пор, пока температура не достигнет предела, установленного в задании (измерение производится датчиками на входе внутреннего блока и в помещении).
  3. При достижении заданного значения компрессор отключается, циркуляция хладагента в контуре прекращается.
  4. При нагреве воздуха на основании сигналов датчиков снова формируется команда на включение, запускается компрессор и цикл повторяется.

Работа любого инверторного кондиционера организована иначе:

  1. При старте компрессор работает в режиме максимальной мощности (зачастую, больше номинальной) обеспечивая быстрое охлаждение/подогрев воздуха в помещении.
  2. При достижении требуемого значения температуры система управления переводит агрегат в режим малой мощности, необходимой и достаточной для поддержания параметров климата в помещении с заданной точностью (компенсации малых отклонений).
  3. Мощность компрессора возрастает только при значительных отклонениях температуры или при изменении заданного значения.
  4. Далее мощность снова уменьшается, компрессор остается в таком режиме.

Тип управления кондиционером

Управление по ИК каналу

Наиболее просто устанавливать приборы с управлением кондиционером по ИК каналу.

Данные устройства имеют базовый блок, и блоки согласования с кондиционером.

Блоки монтируются на самом кондиционере и запитываются от него же, а с главным блоком обмениваются данным по радиоканалу.

Таким образом отпадает необходимость прокладывать кабели от базового устройства до кондиционеров.

Согласователи включают кондиционер ИК сигналом, который записан в память от оригинального пульта, то есть они совместимы с любыми кондиционерами, которые имеют возможность управления пультом ДУ.

Управление включением питания

Блоки с таким управление наиболее дешёвые и простые.

Управление происходит подачей питания на нужный кондиционер и его отключением.

Как правило, кондиционеры в серверной оборудуются системой зимней адаптации, в том числе и подогревом картера компрессора.

Подогрев компрессора должен быть включён всегда при отрицательных температурах на улице.

Таким образом, при использовании устройств с управлением по питанию, к внешним блокам должен быть проведён дополнительный кабель с питанием.

Кроме этого, кондиционеры должны иметь функцию «рестарт», то есть возобновление работы в том же режиме, что и до отключения.

Проводные устройства согласования

Такие согласователи соединяются витой парой с базовым блоком и с платой кондиционера (обычно к выводам пульта управления)

Для кондиционеров Daikin -KRP4A51 — KRP4A54, KRP413, для Mitsubishi Electric — MMAC-397-IF

Устройство системы ротации кондиционеров

Устройство системы ротации кондиционеров

Обязательным элементом в системе ротации кондиционеров является базовый модуль. Именно он отвечает за:

  • Контроль температуры;
  • Мониторинг состояния кондиционеров;
  • Выдачу для них управляющих сигналов;
  • Задание параметров переключения устройств климатической системы;
  • Прием команд от персонала на включение/выключение конкретного модуля;
  • Выдачу сигналов оповещения.

Первый вариант менее затратен (не требует дополнительных модулей), но обладает меньшей универсальностью – как правило, такой центральный модуль поддерживает работу только с ограниченным числом моделей или оборудованием конкретных производителей.

Второй – более универсален, поскольку позволяет работать практически с любым оборудованием. Однако стоимость системы за счет наличия в ней дополнительных блоков может оказаться слишком высокой.

Связь центрального блока с кондиционерами (управляющими модулями) может осуществляться по:

Первый вариант, как правило, используется только в случае использования связки центральный — управляющий модуль.

Два последних позволяют управлять непосредственно кондиционером. В этих случаях сигналы подаются на разъемы, предназначенные для подключения к климатической технике проводного пульта, или непосредственно на фотоприемник, получающий сигнал от инфракрасного пульта ДУ.

Мнение эксперта

Для современных моделей кондиционеров, предусматривающих связь по каналу Bluetooth или подключение по Wi-Fi, могут быть задействованы и такие варианты управления.

В любом случае для использования с конкретными моделями оборудования или линейками конкретных производителей, система должна поддерживать соответствующие протоколы обмена.

Центральный блок обязательно оснащается датчиком температуры для контроля климатических параметров в помещении.

Мониторинг состояния кондиционеров может вестись различными методами. Наиболее распространенный – индивидуальный замер температуры на выходе воздушного потока из блока жалюзи. Для этого блоки контроля и управления или центральный блок оснащаются температурными датчиками, устанавливаемыми в непосредственной близости или прямо на корпусе кондиционера.

Примером реализации схемы непосредственного управления может считаться блок ротации УРК (УРК-2). В его состав входит основной блок, датчик температуры обслуживаемого помещения, датчики температуры на выходе кондиционеров. Сигнал управления предается по проводам. Последние модели могут одновременно управлять работой до 15 устройств средней мощности.

Раздельный вариант с центральным блоком и модулями контроля-управления реализован в системе БУРР-1-ИС. БУРР – блок управления ротацией и резервированием хранит управляющую программу, контролирует температуру в помещении, обменивается данными с интерфейсными модулями (БИС) по радиоканалу. БИС (блок исполнительный специальный) принимает сигнал от БУРР, управляет работой кондиционера через ИК-интерфейс, контролирует состояние климатического устройства, получая сигнал с датчика на выходе.

Холодное резервирование

При холодном резервировании в работе постоянно находится только часть блоков системы. Остальные (резервные) включаются в работу вручную при авариях, профилактике рабочих устройств или необходимости изменения общей производительности. Отключение «лишних» устройств также выполняется в ручном режиме.

Главные достоинства такой системы — простота и дешевизна эксплуатации.

Недостатки:

На ввод в строй резервных блоков и их отключение требуется время, в течение которого изменения температуры в обслуживаемых помещениях и ее уровень могут выйти за допустимые пределы.

Каждое из устройств требует индивидуального мониторинга степени износа и графика профилактического обслуживания.

Соответственно, такую схему резервирования допустимо применять только в случаях, когда скорость ввода холодного резерва оказывается гарантированно меньше времени изменения температуры до критических отметок.
