Банные печи Жара – виды и особенности конструкций

Виды

Основные модели чугунных печей от российских производителей, фигурирующие на современном рынке, отвечают всем современным требованиям и обладают отличными техническими характеристиками.

Дровяные чугунные печи для бани пользуются высоким спросом из-за несложной конструкции, высокого уровня надежности и простоты в эксплуатации. Форма печи может быть прямоугольной, квадратной или круглой.

Принцип работы такой печи достаточно прост:

  • Печь на дровах оснащена топкой, в которую закладывается твердое топливо;
  • В процессе сгорания выделяется тепло, которое принимается либо корпусом печи, либо каменкой.

Есть модели, где конструкцией предусмотрено наличие отверстия, которое позволяет осуществлять закладку дров не только через парное отделение, но и в соседнем помещении. Модели, которые можно отнести к категории «продвинутых», оснащены баком для воды, в котором вода нагревается и используется для мытья. Нагрев происходит за счет тепла, которое отдает корпус.

Следующий тип – печи с закрытой каменкой. По объему расходуемого топлива это самый экономичный вариант. Уровень образования сажи в них значительно ниже, чем у других моделей. Объем отапливаемого помещения – до 45 м3. Одной из особенностей конструкции является расположение камней внутри самой печи. Они полностью скрыты от глаз, подача воды осуществляется через отверстие, расположенное сверху, в итоге жидкость превращается в сухой чистый пар.

Другой популярный вид отопительного прибора для бани – стационарная печь с невыносной топкой. Размер таких печей невелик, и они отлично дополняют интерьер парилки. Они часто используются в ограниченных по размеру постройках без подсобного помещения. Сидя в парной, можно наблюдать за тем, как горят дрова. Разумеется, постоянное хранение дров рядом с печью запрещено, так как это чревато возможностью возникновения пожара.

Следующая модель – стационарная печь с выносной топкой. У таких моделей топка вынесена в подсобку или в комнату отдыха.

Не всегда есть возможность или желание топить печь дровами. Поэтому отличным вариантом станет приобретение газовых чугунных печей. К тому же, дровяную чугунную печь с помощью специалистов можно переоборудовать в газовый прибор.

Осуществлять эту процедуру самостоятельно нельзя, поскольку требуется установка сертифицированной газовой горелки. Ее осматривает инспектор газовой службы. Если железная дровяная печь может спровоцировать пожар, то газ создает угрозу взрыва.

Следующая категория отопительных приборов – чугунная печь с теплообменником. Теплообменник – это система труб, через которую вода течет в непрерывном режиме. Обменник нагревает воду при прямом контакте с источником тепла. Находиться он может как снаружи, так и внутри печного корпуса, в других случаях это змеевик, который обвивает дымоход.

В настоящее время существуют несколько проверенных производителей, которые изготавливают все перечисленные выше виды печей.

Жара-стандарт 500

Фирма Жара предлагает банные печи двух категорий, различающихся видом топлива:

  • газовые — Малюткагаз, Стандартгаз и Супергаз;
  • дровяные — Жара-Экстра, Жара-Малютка, Жара-Стандарт, Жара-Супер.

Эти агрегаты выпускаются для отапливания помещений разного объема, могут быть выполнены с разной толщиной стенки топочной камеры, отличаться по весу, типу ГГУ (газо-горелочное устройство) и стоимости. Внешний вид и чертеж печи на фото.


Печь для бани «Жара», работающая на газу

МалюткаГаз — самая маленькая представительница этой серии банных печей. Она рассчитана на отопление парилки от 4 до 12 м3 и оснащена автоматическим ГГУ САБК-9 мощностью 15 кВт. Ее масса небольшая — 52 кг, габариты ШхГхВ 400х725х575 мм, толщина стенок топки 5 мм. Открытая каменка, куда помещается 100 кг камней.


Конструкция газовой банной печи «Жара»

Модели СтандартГаз и СуперГаз предназначены для отопления парилок от 10 до 24 м3 и оборудованы более мощным ГГУ САБК-10 на 30 кВт. Масса агрегатов 92 и 124 кг соответственно. Их технические характеристики представлены в таблице.


Технические характеристики газовых банных печей «Жара»

У печи есть топочный короб шириной 250 мм.


Печь «Жара-стандарт 500» Технические характеристики печи «Жара-стандарт 500»

Объем парилки8-22 м. куб
Ширина530 мм
Глубина250 мм
Высота400 мм
Толщина свода топки8 мм
Масса112 кг
Масса камней100 кг
Цена13600 руб.

Поскольку печь малогабаритная, то она хороша подойдет для маленькой парной.

Бак для нагрева воды устанавливается на печь сверху.


Печь «Жара-малютка 700» Технические характеристики печи «Жара-малютка 700»

Объем парилки4-10 м. куб
Мощность16 кВт
Ширина470 мм
Глубина710 мм
Высота690 мм
Толщина свода топки8 мм
Масса90 кг
Масса камней60 кг
Объем топки82,6 литра
Объем каменки28 литров
Объем бака для воды40-50 литров
Цена12600 руб.


Схема печи «Жара» Печь с навесным баком.


Печь «Жара-стандарт 650» Технические характеристики печи «Жара-стандарт 650»

Объем парилки12-18 м. куб
Мощность28 кВт
Ширина530 мм
Глубина665 мм
Высота795 мм
Толщина свода топки8 мм
Масса125 кг
Масса камней80 кг
Объем топки117 литров
Объем каменки35 литров
Объем бака для воды60-80 литров
Цена14400 руб.

Визуально, печь мало чем отличается от печи «Жара-стандарт 650». Что касается толщины металла трубы-топки, то у Жара-супер, она на 2 мм больше (10 мм).


Печь «Жара-супер 800» Технические характеристики печи «Жара-супер 800»

Объем парилки18-32 м. куб
Мощность34 кВт
Ширина530 мм
Глубина815 мм
Высота795 мм
Толщина свода топки10 мм
Масса160 кг
Масса камней120 кг
Объем топки140 литров
Объем каменки46 литров
Объем бака для воды60-100 литров
Цена25500 руб.

Предлагаем ознакомиться Из чего делают веники для подметания пола


Схема печи «Жара-супер 800»

Напоследок, слегка глуповатый видеоролик, при помощи которого рекламируются банный печи производства .

Принцип действия

Такие печи работают по следующей схеме: в топливник кладут и разжигают дрова, топливо, выделяющие тепло. Так как горячий воздух намного легче холодного, он поднимается через каменку и раскаливает камни. Они сильно нагреваются и определенное время удерживают нужную температуру в помещении.

При работе с некоторыми устройствами приходится часто подкидывать дрова, так как они быстро сгорают и комфортная температура держится непродолжительное время. Дрова обычно разжигают снизу.

Существуют печи с длительным горением. Такие устройства работают без подкидывания дров на протяжении 6-20 часов, что освобождает от долгого контроля. Процесс горения у таких печей происходит в обратном направлении – сверху вниз.

Лучше всего использовать полена из берез и ольхи, торфяные брикеты или каменный уголь. Дровами топить только сухими, чтобы ускорить процесс нагревания помещения. Хвойную древесину не рекомендуется использовать, ведь она выдает много сажи, загрязняющей дымоход.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Зачем нужна печка для бани с баком для воды

Основная функция банной печки – прогрев помещения парилки. Если пар нужен влажный, то дополнительно оборудуют каменку. В ней нагреваются камни, которые и дают горячий пар после обливания водой. Для купания делают отдельное помещение – моечную. Здесь нужна горячая вода, чтобы можно было в комфортных условиях смыть пот и искупаться.

Банная печь

Если баня подключена к горячему водоснабжению дома, резервуар для воды не обязателен. А вот если она должна снабжаться отдельно, то бак очень желателен, иначе придется греть воду для купания. Это дополнительные расходы на топливо. Их легко избежать, сразу же установив модель с резервуаром.

Баком может быть оборудована любая печка – газовая, дровяная или электрическая. Изготовлена она может быть из стали, чугуна, кирпича или комбинированных материалов. Сам резервуар делают встроенным, выносным или навесным. Для небольших бань обычно выбирают или изготавливают компактные модели с каменками и баками.

Самодельная стальная печка

Кладка печи

Печь-каменка с баком для воды

Перед началом делают правильный проект печи для бани своими руками из кирпича, чертежи которой можно взять из интернета. Обязательно делают разрез и пошаговый план каждого ряда. При кладке проверяют прямоугольность, горизонтальность, вертикальность, по инструкции соблюдают правило перевязки элементов.

Ставят печь у стены, где проходят дымовые каналы. Возле наружной стены с окнами отопительный агрегат не выкладывают, чтобы не закрывать поступление света. Подготовка заключается в нанесении разметки на полу, выкапывании ямы под основание печи.

Фундамент

Кирпичная печка отличается массивностью и большим весом, поэтому строят фундамент. Основание заглубляют в почву не меньше 0,5 м, чтобы конструкция не наклонялась и не проседала при увлажнении и замерзании земли.

Размер фундамента больше печи на 10 см с каждой стороны. Между фундаментами печки и несущей стены дома оставляют зазор не менее 5 см, который заделывают песком.

Выбирают бутобетонную или бетонную основу, в сухой почве кладут из керамического кирпича на цементно-песчаном растворе. Поверхность фундамента равняют аналогичным раствором, покрывают рулонной изоляцией в 2–3 слоя на мастике.

Кладка основания

Основание печи

Прокладывают асбестовый лист на растворе из глины, сверху устанавливают металл. Первый ряд кладут насухо, проверяют размеры и расположение швов. После этого кирпичи ставят на раствор, сначала угловые, затем по шнурку — рядовые элементы. Толщина стены (в ¼, ½, 1 кирпич) зависти от конструкции печки.

Подготовка глины

Лучше подходит перемерзлая глина, которая зиму была под открытым небом. Глину предварительно размачивают в дождевой воде, срок — 2–3 суток. Для этого используют ящики из дерева, оббитые внутри железом.

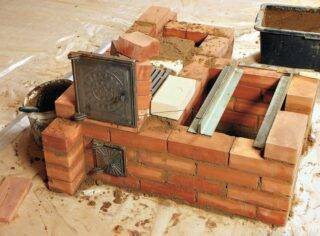

Кладка зольника и топки

Решетка располагается ниже дверцы

Размеры камеры выбирают в зависимости от кубатуры одной загрузки топлива. Топка соединяется с зольником колосниками. Решетку ставят ниже дверки, чтобы не выпадали горящие элементы при открывании.

Топливник делают с наклонными стенками, чтобы зола скатывалась по ним в поддувало. Между металлом и кирпичом делают промежуток 5 мм, чтобы топка не разрушилась при разном расширении материалов.

Кладка ходов каменки и установка бака для воды

Ряды кладут точно по чертежам порядовки, чтобы получить проходимые для дыма ходы. Газы могут пойти внутрь помещения, если не найдут выхода при ошибочном расположении прохода или тупике.

Котел устанавливают в соответствии с конструкцией, при внутреннем варианте используют двухслойную кладку, чтобы повысить теплоотдачу.

Дымоход

Дымоход из сэндвич-трубы

Используют внутренние каналы в стене или монтируют сэндвич-трубы с раструбными соединениями. Первый элемент стыкуют с выходом печного дымохода, остальные крепят хомутами к стенам.

В перекрытии делают отверстие так, чтобы труба не касалась деревянных конструкций. На дымоход надевают гильзу со слоем теплоизоляции. К кровле фиксируют, прикрывая место стыка юбкой из прорезиненного материала.

Штукатурка

Слой наносят толщиной около 15 мм. Перед работой печку протапливают, чтобы ускорить время высыхания. Поверхность смачивают водой, наносят всплошную первый пласт. Дожидаются схватывания, накладывают второй слой. Площадь затирают штукатурной теркой, чтобы выглядела ровной. После высыхания белят известью.

Кирпичная печь для бани

Из достоинств, которыми обладает кирпичная печь для бани, можно отметить:

  • простоту изготовления;

  • эти печки пожаробезопасны, если при их строительстве учитывались требования пожарной безопасности;

  • они не требуют дополнительных защитных экранов, к ним можно прикасаться рукой, голым телом – и вы вряд ли обожжётесь, опять же, если печь сложена правильно.

Печь для бани из кирпича позволяет использовать любое топливо. Из кирпича можно строить дровяные печи для бани, банные печи на угле. И даже газовая печь для бани из кирпича не вызовет каких-то проблем при строительстве и эксплуатации. Надо лишь использовать специальный кирпич для топки.

Кирпичная печка может иметь любую конструкцию. В книгах, в интернете имеются чертежи печи для бани любой конструкции. Здесь и простые печки для нагрева камней, и печи для бани с баком для воды, и финские печи.

Можно легко сделать турецкий хамам. Для этого нужно поставить борова в дымоходе, которые будут служить полком. И это всё будет прекрасно сочетаться с влажным паром русской парной из каменки.

Любой более-менее квалифицированный печник может разработать чертёж кирпичной печки самостоятельно. Он может сделать печь, которая используется в нескольких режимах – для парной и просто для подогрева воды в хозяйственных целях.

Для стирки, например – в старину в банях издавна стирали белье. Или печку, для которой нужно минимум кирпича, и которая используется только для создания жара и подогрева камней.

Из недостатков этих печей:

  • Большая масса. Поэтому для их возведения требуется прочный фундамент. Лишь самые простые каменки можно сложить прямо на полу. А так как пол у бани недолговечный, это не самый хороший вариант.
  • Необходимо длительное время для изготовления. Печь должна просохнуть. Затем – её надо несколько раз несильно протопить. И только после этого – топить «на полную».
  • Некоторым не нравится внешний вид кирпичной печки. Они стараются как-то отделать её плиткой, изразцами. Если использование изразцов только повышает характеристики печи, то облицовка плиткой и штукатурка негативно скажутся на свойствах печи.

Модельный ряд

выпускает две линейки одноименных банных чугунных печей: для парных помещений объемом 8-18 кубометров — «Славянка», для банных сооружений 15-35 кубометров — «Жар-птица». Каждая серия предлагается в четырех вариантах исполнения:

  1. Эконом. Поставляется только центральная часть печи — топка. Вариант идеально подходит для тех, кто предпочитает выкладывать конструкцию своими силами из кирпича или других материалов.
  2. Стандарт. Выполненная из чугуна топка закрыта кожухом из нержавеющей стали. Вариант для любителей сауны, поскольку парная нагревается за счет инфракрасного излучения от металла.
  3. Классик. Для облицовки чугунной топки используется природный камень толщиной 40 миллиметров — змеевик, талькохлорит или их комбинация. Инфракрасное излучение экранируется облицовкой, которая приятна как визуально, так и тактильно. Модель для тех, кто предпочитает суховоздушную баню.
  4. Люкс. Внутренняя часть конструкции, состоящая из чугуна, обкладывается природным камнем — змеевиком, талькохлоритом или их комбинацией — толщиной 40 или 50 миллиметров. В отличие от варианта стандарт, в исполнении печей люкс («Сварожич») топка полностью облицована натуральным материалом, формируя закрытую каменку. Модель для создания классической русской бани.

Печи Жара для бани

Банная печь Жара представлена на рынке отопительной техники . Завод специализируется на производстве отопительных и банных устройств на твердом топливе и газе. Высокорейтинговые модели Жара заслужили особое уважение у покупателей простотой и надежностью конструкции, высоким уровнем теплоотдачи и сравнительно недорогой ценой.

Топки банных установок Жара изготавливаются из труб (толщина стенки трубы – 5-10 мм). Конструкция топки представляет собой цилиндр – это оптимальная форма котла для русской печи. В верхней части цилиндра топки располагается выход для дымохода. Завод изготавливает разъемные трубы дымохода в виде змеевика. Такая форма экономит полезный жар для прогревания камней, минимизирует его потери и экономит топливо.

В печи Жара колосник имеет особую конструкцию. При необходимости его можно легко снять, прочистить или поменять. Это удобно и практично, так как большинство банных отопительных аппаратов приходят в негодность именно по причине выгорания и деформации колосниковых решеток.

Некоторые модели банных установок Жара совсем простые и недорогие, с минимальным комплектующим набором. Существуют печи со встроенным теплообменником и съемным водяным баком (из стали или нержавейки), а также модели с разъемной трубой дымохода. Каменки марки Жара представлены различными вариантами топочной камеры.

Конструкция печи для бани из металла

Металлические печки примитивнее кирпичных по следующим причинам: они невелики размером, фактически это топка с близко расположенным тонким корпусом, к тому же металл хорошо проводит тепло, но практически его не аккумулирует. Сложные конструкции имеют место быть, но только в случае увеличения размера, внутренней футеровки и других способов увеличения инерционности материала.

Поэтому простейшая каменка из металла будет представлять собой ящик с колосниковой решеткой внутри, отделяющей поддувало от топливника. Каменка расположится над топкой или сбоку от нее, так же может быть расположен бак для воды.

Ниже пример достаточно простой печки с попыткой создания дымооборота и вариантами расположение бака и каменки, а также защитным экраном, установка которого наглядно продемонстрирована в отдельной публикации:

Печь из металла с футерованным топливным ядром

Футеровка — это выкладка шамотным или просто огнеупорным кирпичом внутренностей печки. При этом резко увеличивается инерционность, а вместе с ней — и время протопки. Так что, если нужно за полчаса перегреть парилку, футеровка будет лишней.

НО! У нее есть один немаловажный плюс: она увеличивает сроки эксплуатации печи, потому что корпус ее подвергается меньшим температурным нагрузкам. И это помимо того, что такая печь дольше держит тепло.

Мы показываем самую простую схему с футеровкой топки и закрытой каменкой:

Варианты расположения водяного бака на металлической печке

Выше вы уже видели, что бак можно просто поставить сверху печи и все нагреется. Но можно поступить и иначе.

Ниже — схемы совмещения каменки и бака, от самых простеньких, где ведро закапывается в камни или же каменка выводится в отдельную емкость, куда попадают печные газы, а бак при этом стоит прямо над огнем (вода закипит раньше, чем камни нагреются) до вариаций на тему рационального использования верха печи, где можно отделить пространство для бака по горизонтали или вертикали, а можно обогнуть с двух сторон каменку, оставив с одной из противоположных сторон воздушный карман, который, как говорят, способствует теплообмену. Полная информация представлена в соответствующей статье.

Варианты расположения бака и каменки:

Да, и разумеется, всегда, когда есть необходимость в горячей воде, можно заменить бак на теплообменник того или иного типа. Если вам интересно больше узнать о этом — почитайте вот эту статью.

Металлическая каменка из трубы

На нашем сайте вы можете найти материал, в котором рассказывается о том, как изготовить подобную каменку. Здесь же мы лишь приведем сами схемы с некоторыми комментариями.

Итак, на выбор владельца есть два варианта печки из трубы:

  • вертикальный;
  • горизонтальный.

Обычно берут трубу полуметрового диаметра. На рисунке видно, что трубу можно изнутри футеровать (а можно оставить как есть, тогда она прогорит быстрее). Желтым цветом показан шамот вдоль стенок.

Также владелец волен выбрать печку с глухим подом или поддувалом. О разнице между ними говорилось выше

Но обратите внимание на дверцу печи с глухим подом — чтобы не держать ее открытой в ней просверлены дырочки, которые обеспечивают приток воздуха, если наверху труба не перекрыта шибером. Если же чуточку удлинить печь за счет поддувала, то тяга будет регулироваться открытием поддувальной дверцы. Тогда отверстия становятся излишни

Тогда отверстия становятся излишни.

Бак для воды показан на обоих рисунках, однако на деле он является опциональным. Некоторые делают пониже, приваривая на боку печи металлический короб с крышкой — это для удобства наливания при отсутствии холодного водоснабжения в бане.

Горизонтальная печка имеет совершенно другую структуру — каменка у нее получается открытая. Это приваренная корзинка для камней — с такой печкой уже хорошего пара не получить.

Да, и на рисунке мы изобразили колосник (под пламенем) узнаваемым, но в реальности его решетка перпендикулярна направлению, которое вы видите здесь.

Бак для воды приваривается к задней стенке печки.

Особенности и опыт эксплуатации (из отзывов владельцев)

Рынок банных печей не стоит на месте. Он постоянно развивается, предлагая новые, усовершенствованные конструкции. Среди многообразия моделей порой трудно определиться: в каждую производитель вкладывает что-то особенное, отличающее ее от аналогов. Достаточно популярны сегодня банные печи Жара, выпускаемых одноименной фирмой из Тольятти. Схема монтажа печей «Жара»

  1. Если в месте установки печи пол выполнен из легковоспламеняющихся материалов, то следует установить защиту металлическим листом по 10-миллиметровому слою асбестового картона так, чтоб края металла выступали по периметру на 250 мм. Расстояние от пола до низа печи должно составлять 100 мм, рекомендуется использовать фундамент, выложенный в четверть кирпича.
  2. Для защиты от сильного жара раскаленного металлического корпуса, вокруг печи устанавливается защитный экран из кирпича или иного огнеупорного материала. Кирпичный экран выполняется в ½ или ¼ кирпича на расстоянии 40–50 мм от корпуса печи, в нижней его части с шагом 250 мм обустраивают проходы для воздуха. Для кладки защитного конвекционного экрана из кирпича лучше использовать печной кирпич, а раствор готовить из песка и красной глины .
  3. Перегородка между смежными помещениями, в которую производится встройка теплового агрегата, в непосредственной близости от печи слева, справа и сверху должна быть выполнена из несгораемых материалов не менее чем на 500 мм. Подробнее читайте в статье «Как установить металлическую печь для бани» .
  4. Дымовая труба должна быть не менее пяти метров высотой. Планируйте прямой вариант ее размещения с минимальным количеством колен.

Предупреждение! Изготовитель категорически не рекомендует делать неразборными места соединения печи с дымоходом и водяным баком. Это необходимо в целях профилактики возникновения возгораний и легкости демонтажа.

Согласно информации, размещенной на официальном сайте завода-изготовителя, преимуществами печей Жара являются:

  • Длительный срок службы агрегатов до 20 лет. Это достигается за счет цилиндрической формы топочной камеры и усиленного свода топки. По отзывам владельцев, печь Жара используется без особых нареканий много лет. Часто во мнениях положительно отмечается качество сварных швов, что оказывает влияние на долговечность конструкции.
  • Теплоотдача печи в 2 раза больше по сравнению с аналогами других банных печей из нержавеющей стали. Это достигнуто за счет использования при изготовлении топки прочной углеродистой стали Ст20, обладающей лучшим показателем теплопроводности.
  • Спиралевидный дымоход исключает прямой поток горячих газов, движение их направлено вдоль каменки змейкой. Таким образом усиливается нагрев камней и обеспечивается экономия топлива. По информации производителя, прогрев парильного помещения до 100 °C выполняется печью за час или даже меньше, но при условии правильного выполнения теплоизоляции помещения. Опыт эксплуатации печей Жара показывает, что действительно парилка нагревается быстро: летом за 30 минут, а зимой за 2–3 часа.
  • Разборная конструкция шиберного узла позволяет удобно проводить чистку дымохода.
  • Различные способы крепления водяного бака — выносной, на задней стенке, на трубе. Баки легко монтируются и отсоединяется, что позволяет учитывать особенности конкретных помещений. По отзывам владельцев, конструкция бака позволяет доливать воду, не отсоединяя его от печи. Также отмечается, что вода в баке остается теплой и на следующий день.
  • Сочетание простой и оригинальной конструкции и высокой теплоотдачи обеспечивает лучшую комбинацию цены и качества, что неизменно отмечают владельцы.

Наряду с вышеуказанными достоинствами опыт эксплуатации печей Жара показывает некоторые недоработки, а именно:

  • Непрочная окраска. Дополнительно заказывая защитное покрытие печи и узла трубы, некоторые покупатели столкнулись с тем, что краска попросту облезла.
  • Не самый лучший внешний вид также указывается в отзывах, но некоторые владельцы печей обложили ее вокруг кирпичом и проблема исчезла.
  • Отсутствие на сайте производителя онлайн-сервиса оплаты, приобрести товар можно, только оплатив счет в банке.

Конечно, может быть банные печи Жара не имеют изящного внешнего вида, но как показывает опыт эксплуатации и отзывы, продукция этой марки обладает отличным качеством. Недостатки есть, но они некритичны и легко перекрываются низкой ценой.
