Стены СИП дома
После сооружения цокольного перекрытия дома из СИП панели своими руками осуществляется монтаж бруса нижней стеновой обвязки согласно разработанному плану расположения помещений внутри здания.
Нижняя обвязка
В качестве стройматериала для обустройства нижней обвязки стен используется деревянный брус, ширина которого соответствует толщине изолятора (пенополистирола), входящего в конструкцию строительной плиты СИП. Высота бруса – 5-6 см.
Такой массивный брус не часто можно встретить в свободной продаже на строительном рынке. При этом это достаточно дорогой стройматериал. Поэтому вместо него частные застройщики обычно используют композитные заготовки, выполненные из нескольких отдельных досок подходящих параметров.
Для фиксации элементов нижней обвязки используются саморезы по дереву длиной 7,5 см. Шаг крепления должен составлять не больше 40 см.
Каркасная технология монтажа СИП панелей
Сборка стен здания из СИП панелей выполняется аналогично, как это было описано выше для цокольного перекрытия.
Самым популярным способом монтажа строительных плит СИП считается каркасный. В данном случае сращивающими элементами конструкции являются не лаги, а специальные сдвоенные стойки размером 5х17,5 см.
Монтаж начинается с угла постройки. Первый элемент стены устанавливается на обвязочный брус, его торец выравнивается заподлицо с перекрытием. Фиксация строительной панели к обвязке выполняется с помощью саморезов длиной 4 см. Шаг крепления – 15 см.
В наружный вертикальный торец вкладывается одинарная стойка 5х15 см, фиксируется через ОСБ облицовку саморезами длиной 4 см.
По внутреннему краю строительной плиты напротив торца перпендикулярной угловой стены монтируется вертикальная сдвоенная стойка, фиксация которой выполняется саморезами 0,8х24 см с шагом 40 см.
Сборка угловой части здания завершается установкой перпендикулярной плиты, которая фиксируется по угловому шипу с помощью саморезов по дереву на 4 см. Чтобы посадить данный элемент конструкции максимально плотно, рекомендуется аккуратно его подбивать кувалдой с торца, используя дополнительную прокладку из бруса или толстой доски.
Дальнейший монтаж конструкции из СИП панелей предусматривает аналогичные действия. Плиты поочередно устанавливаются через шип-стойку до полного возведения стен жилого дома.
Чтобы стойка выходила в строительную панель на необходимую глубину, в изоляционном материале делается паз, от равномерности выборки которого будет зависеть прочность фиксации стеновых компонентов, в т.ч. тепловая эффективность стыка.
Поэтому для качественного изготовления паза рекомендуется арендовать или купить специальный строительный инструмент – термонож или болгарку с фрезерной насадкой.
Бескаркасная технология монтажа СИП панелей
Бескаркасный метод соединения предполагает применение шпонок из ОСБ или специальных термовставок «сплайнов». Эти детали являются узким элементом СИП панели, который собственными габаритами идеально вписывается в паз, обустроенный на торце полноразмерной строительной панели.
Техника сборки конструкции бескаркасным способом предоставляет возможность существенно уменьшить теплопотери, присущие деревянному брусу, из которого изготавливают каркас здания. Как известно, теплопроводность древесины намного выше, чем у пенополистирола.
Бескаркасная технология идеально подходит для сборки одноэтажных домов из СИП панелей. Но, независимо от используемого способа установки и фиксации строительных плит, рекомендуется все соединяемые поверхности предварительно обрабатывать специальной строительной пеной. Ее состав позволяет получать абсолютно герметичные стыки, повышать общий уровень надежности всей конструкции.
После окончания монтажа стен первого этажа открытые (верхние) торцы стройматериала обязательно обрабатываются монтажной пеной, в паз пенополистирола вкладывается обвязочный брус. Его фиксация осуществляется по всему периметру через ОСБ плиты к каркасным стойкам саморезами.
Перекрытия между этажами и чердаком обустраиваются аналогично цокольному перекрытию. Монтаж панельных стен 2-3 этажа или мансардного помещения осуществляется также, как и первого этажа коттеджа.

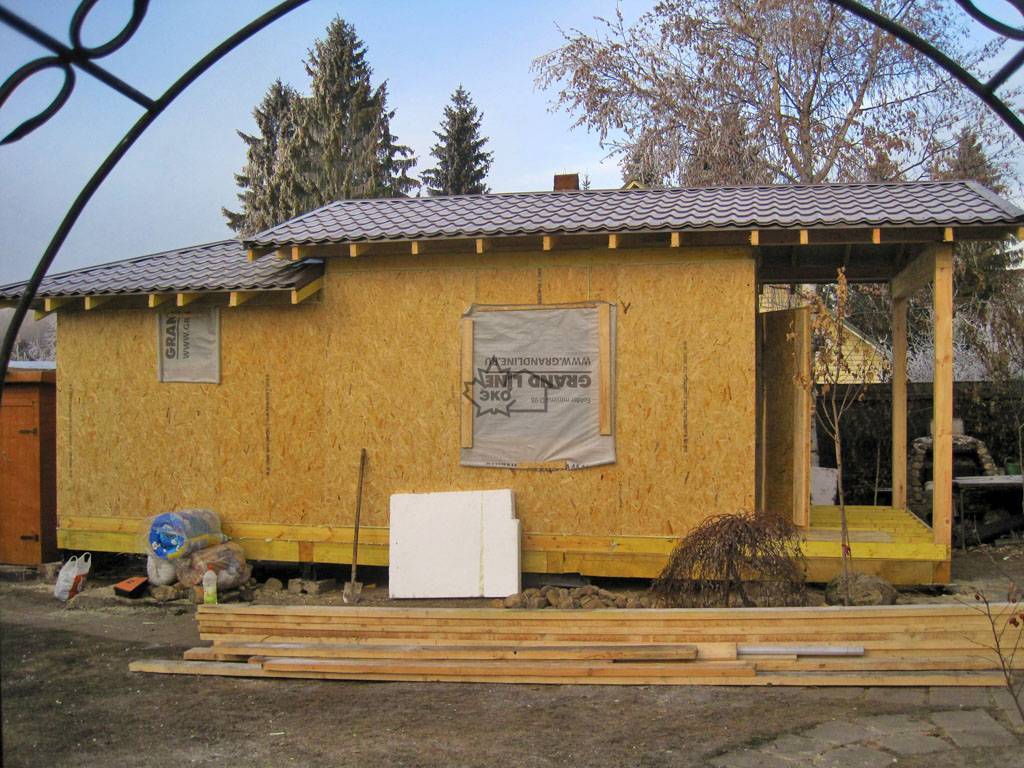

Технология сборки бани из сэндвич панелей
Для начала определитесь с шириной СИП-панелей, так как от этого будет зависеть шаг стоек деревянного каркаса.
В процессе придерживаемся такого алгоритма действий:
- Крепим к бруску нижней обвязки крайние вертикальные стойки по периметру будущего сооружения.
- Фиксируем их двумя диагональными временными укосинами, которые должны сойтись в центре нижней обвязки.
- Устанавливаем остальные стойки, не забывая о ширине оконных и дверных проемов.
- В местах перегородок устанавливаем сразу два элемента.
- Установив все детали по периметру парной, прикрепляем к нижней обвязке доску и забиваем друг к другу гвоздями угловые стойки.
- Прикрепляем к угловым доскам еще одну доску в перпендикулярном положении.
- Фиксируем верхнюю обвязку и обязательно проверяем ровность всех установленных элементов.
- Оборудуем потолочные лаги и крепим к ним своеобразные перемычки.
- Потолок выкладываем двумя слоями ОСП в шахматном порядке.
- Для максимальной защиты от влаги плиты можно обработать битумной мастикой с обеих сторон.
Прикреплять плиты к основанию необходимо по системе гребень-паз. Вертикальная стойка должна располагаться в углублениях по краям СИП-панели. Для герметичности щели задувают монтажной пеной.
Шаг стоек зависит от ширины СИП-панелей.
1. По всему периметру будущей бани крепим плашмя доску, ширина которой соответствует внутреннему размеру ширины СИП-панели, что позволяет комфортно устанавливать их вертикально.
2. По такому принципу устанавливаем все детали по периметру, четко подгоняя размер в размер, а также формируем внутренние перегородки помещения. Для этого к боковым стенам крепим соответствующие по ширине деревянные направляющие (обязательный контроль перпендикулярности уровнем) и уже к ним монтируем перегородки. Не нужно при этом забывать о дверных и оконных проемах, заложенных в проекте.
3. Далее выполняем верхнюю обвязку, проверяем точность установки всех деталей и надежно фиксируем.
4. Сверху укладываем потолочный слой панелей.
5. Делается слив. Канализационная труба выводится в септик.
Хотелось бы отметить, что все плиты крепятся по системе паз-гребень. А все, даже небольшие щели, для получения качественной герметичности, задуваются монтажной пеной.
Основные этапы монтажа бани из сэндвич панелей своими руками
Строительство бани из сэндвич панелей осуществляется в несколько этапов. Условно их подразделяют на выбор проекта, монтаж фундамента, сборка стен, кровли и отделка. Напоминает монтаж каркасной бани, но имеет ряд отличий.
Выбор проекта бани
Проект бани из сэндвич панелей можно разработать самостоятельно или использовать типовой. Зная размер панели, несложно рассчитать какой длины будут стены, чтобы пришлось как можно меньше резать материал. Типовой проект предложит любая строительная компаний, некоторые представлены в нашей статье.
Баня каркасная типовой проект.
Не стоит выбирать большой и сложный проект бани для сборки своими руками.
Можно самостоятельно составить чертеж и рассчитать количество материалов. Рекомендуем закупить на одну— две панели больше. Запас необходим на случай порчи листа.
Когда проект выбран и материал закуплен, приступают к монтажу фундамента.
Фундамент для бани
Фундамент для конструкции из легких панелей нет необходимости делать основательным. Можно выбрать простой столбчатый или ленточный не заглубленный. Зависит выбор фундамента не только от сложности конструкции, но и от уровня ГВ (грунтовых вод). Не стоит выбирать ленточный не заглубленный при высоком залегании ГВ. О том как правильно рассчитать и монтировать выбранный фундамент, можно прочитать в одной из предыдущих статей на нашем сайте.
Для небольшой бани из сэндвич панелей можно вместо фундамента разложить на песчаную подушку куски железобетонных плит. Но, только когда коробка не будет больше 2х3 м.
Столбчатый фундамент под каркасную баню на небольшом дачном участке.
После сборки фундамента необходимо его гидроизолировать при помощи проникающего жидкого стекла или обмазочной битумной мастики. Сверху прокладывается несколько слоев рубероида. Далее, приступают к сборке коробки.

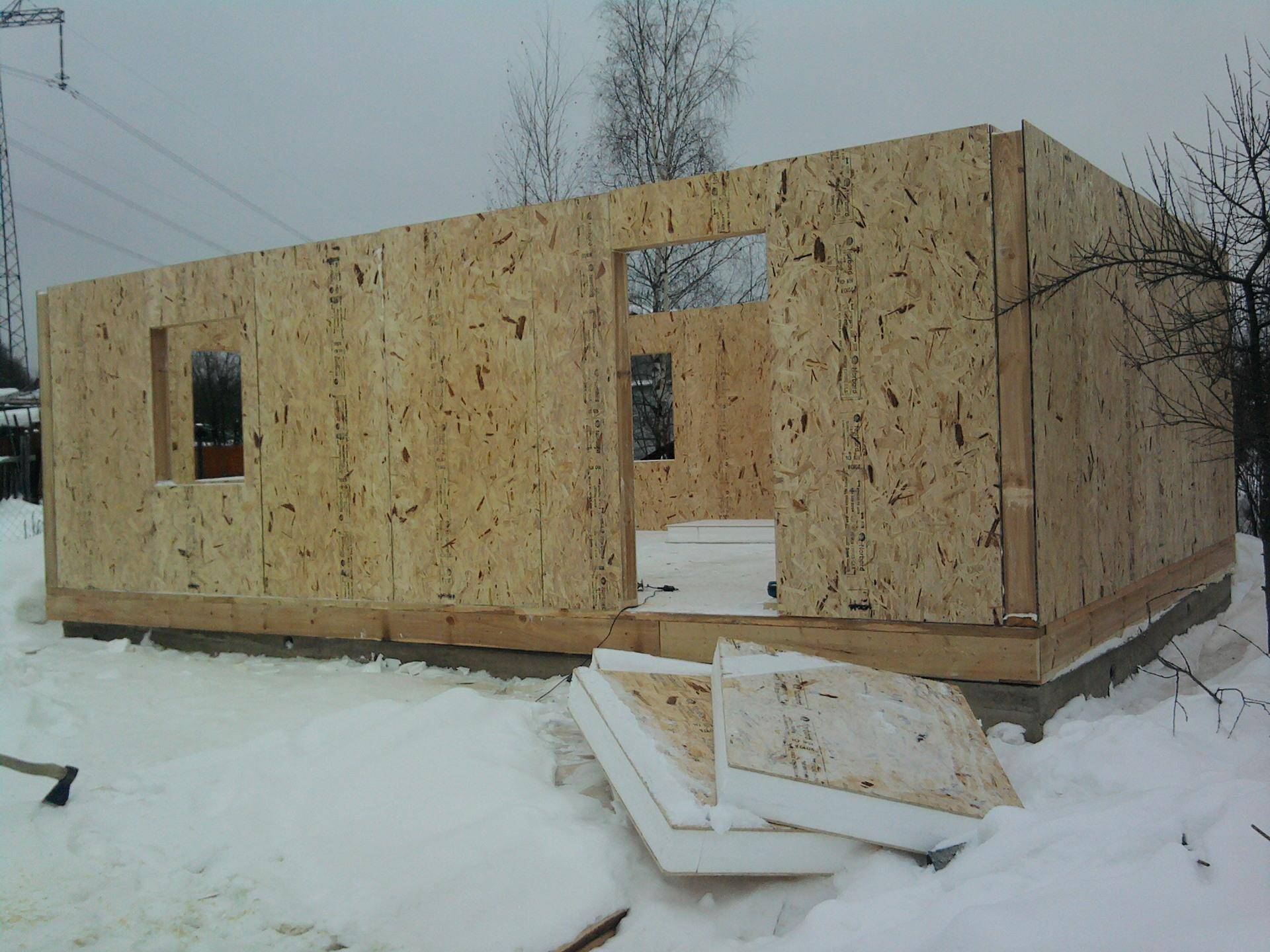

Коробка из сэндвич панелей
Для строительства коробки используют плиты толщиной от 75 до 100 мм. Крепить панели будем при помощи широкой доски в 40 см к обвязке из бруса 100х100 мм.
Нет необходимости как при каркасном монтаже собирать основание бани из бруса, его роль будут играть доски.
Схематическое соединение панелей на стене.
Обвязочный брус заранее обрабатывают антисептическими и огнестойкими составами. Привязку к фундаменту осуществляют при помощи специального крепления и вязальной проволоки.
Далее, крепиться брус по углам и сверху каркас. После того приступают к монтажу панелей. Их соединяют между собой при помощи обычного шуруповерта и досок. Доски вставляют внутрь стыков панелей. Для этого необходимо удалить часть утеплителя. Сверху стыки пропенивают монтажной пеной. Сборку коробки своими руками можно осуществить за 1 день.
Крыша для бани
Крышу строят односкатную или двускатную, так как конструкция легкая и не выдержит больших нагрузок. Для монтажа односкатной на верхний обвязочный брус укладывают мауэрлат с одной стороны коробки, и выполняют стропильную систему. Двускатную собирают на земле отдельными частями и поднимают наверх. Так как ДСП — это древесная стружка, спрессованная при помощи специального клеевого состава, то стоит позаботиться о водостоках. Вода не должна попадать на стены бани.
Внутренняя и наружная отделка
Отделку бани из сэндвич панелей можно выполнить любым понравившимся материалом. Внутри традиционно используют липовую вагонку. Дополнительно утеплять парилку необходимости нет, но проложить гидроизолирующую и пароотражающую фольгированную пленку необходимо. Ее крепят прямо на стены при помощи строительного степлера. Стыки проклеиваем специальным металлическим скотчем. Делается обрешетка из брусков 40х40 мм и крепиться вагонка.
Баня из сэндвич панелей изнутри обивается вагонкой.
Снаружи фасад бани можно просто покрасить водостойкой краской. Но более эффектно смотрится отделка декларативным камнем или имитацией бруса.
После отделки баню можно использовать.
Сэндвич панели по достоинству считаются одним из лучших материалов для строительства небольшой, экономичной бани. Говорить о долговечности конструкции рано, так как нас используют для строительства сравнительно недавно. А вот строится баня из сэндвич панелей своими руками быстрее любой другой. При выборе каркасного недорогого варианта стоит остановиться именно на такой конструкции из панелей.
Установка каркаса бани
Именно на каркас будет возложена несущая функция будущей бани, и от его качества будет зависеть дальнейший эксплуатационный срок здания и уровень его безопасности.
Для изготовления каркаса понадобится деревянный брус, поверхность которого предварительно обрабатывается различными антисептическими пропитками.

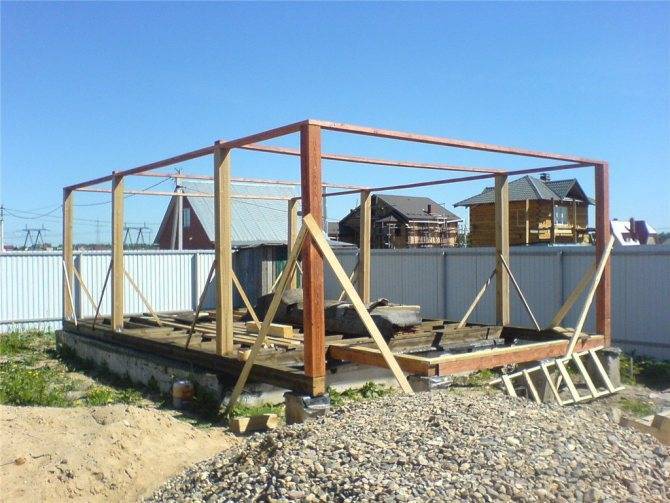

Каркас бани
От несущей способности используемого утеплителя будет зависеть необходимое сечение для бруса. Однако толщина используемого теплоизоляционного материала не должна быть больше самого бруса. Материал укладывается между стойками.
Для проведения верхней и нижней обвязки и угловых стоек понадобится брус с несколько бóльшим сечением, чем тот, который использовался при установке промежуточных опор. Обвязка проводится, начиная с угловой части от фундамента, при использовании бруса с сечением 10х10 см.
Установка и крепление стоек каркасного сооружения
При соединении в углах обвязочного бруса необходимо применить метод в лапу. А для большей надежности рекомендуется использовать еще и гвозди. Ранее размещенные штыри помогут избежать возможного смещения бруса в дальнейшем.
Соединение бруса в лапу
Поверхность бетона полностью отсекается при помощи рубероида или любого другого аналогичного материала перед тем, как начнется укладка бруса обвязки. В углах следует разместить раскосы, в количестве восьми штук.
Завершающие этапы работ
Завершив строительство капитальных стен, можно приступать к заключительным этапам строительных мероприятий. Для полного окончания строительства выполните следующие работы:
смонтируйте опорную конструкцию для крыши, обращая особое внимание на надежность крепления балок к армированному поясу верхнего уровня кладки;
установите перекрытие крыши, угол наклона которой не должен затруднять сход снежного покрова. Обеспечьте приемлемое сочетание крыши с экстерьером имеющихся на участке строений;
произведите отделку внутренних помещений бани и внешней поверхности здания с использованием гидроизоляционных покрытий;
применяйте для отделки стен проверенные материалы, улучшающие эстетическое восприятие строения;
надежно утеплите внутренние поверхности стен бани
Обеспечьте надежную защиту от повышенной влажности, применяя жидкое стекло;
установите теплоизоляционную прослойку, расположенную между декоративной отделкой и гидроизоляционным слоем;
отделайте стены деревянной «вагонкой», которая при повышении температуры насытит помещение незабываемыми ароматами;
установите на поверхность пола покрытие, обеспечивающие невозможность падения в результате скольжения. Используйте керамическую плитку, которая легко моется.
При выполнении мероприятий, завершающих строительство, руководствуетесь рекомендациями разработанного проекта. Закончив отделку, установите сантехнические устройства.
Что представляют собой керамзитобетонные блоки?
Данный материал считается оптимальным для формирования бани, так же, как и древесина. Дело в том, то он обладает удивительной способностью отводить водяные пары, а в процессе его изготовления на заводских условиях никаким образом не применяются какие-либо вредные или вовсе опасные компоненты, поэтому баня из керамзитобетонных блоков будет экологически чистой и безопасной для постоянного использования.
Баня из керамзитобетонных блоков превосходит деревянную.
Материал в процессе эксплуатации не подвергается процессу гниения, а также насекомые не могут нанести ему существенного вреда. Промерзание стен бани не сможет сказаться на параметрах и особенностях самого керамзитобетона, а также этот материал легко справляется с довольно существенными и постоянными механическими нагрузками.
В составе керамзитобетона имеется только цемент и специальные гранулы из глины — керамзита, а дополнительно добавляется оптимальное количество песка. Смесь из этих материалов формуется в специальных емкостях, после чего подвергается прессованию с помощью специального вибрационного оборудования. В результате получаются готовые для кладки блоки, которые обладают довольно большими размерами, в результате чего процесс их кладки считается простой и быстрой процедурой.
К положительным параметрам такого материала относится доступная стоимость и легкость использования, невысокий вес бани, благодаря которому не возникает необходимость в сложном основании, а также керамзитобетон не обладает способностью скапливать в своей структуре влагу.
За счет хороших огнеупорных свойств можно не волноваться о том, что во время использования бани по ее прямому назначению может начаться пожар, который приведет к полному разрушению строения.
Какой выбрать пенобетон для бани?
Строительство блочных бань ещё достаточно новая отрасль в строительстве, поэтому существует множество точек зрения, обилие которых может внести путаницу. Мы постараемся изложить все особенности, начиная с того, что пенобетон бывает разных видов.
Классически все пеноблоки делятся на 4 категории (класса, марки):
- D300-D500 (относятся к категории блоков с самой низкой теплопроводностью, имеет особенно пористую структуру, которая сказывается на их прочности; подходит только в качестве теплоизоляционного слоя);
- D600-800 (обладают оптимальным соотношением показателей прочности и теплоизоляции, хорошо подходит для строительства бани, в том числе в качестве материала для несущих стен);
- D900-1200 (отличаются высокими прочностными характеристиками, но нуждаются в дополнительной качественной теплоизоляции);
- D1300-1600 (встречаются редко, в больших объемах не производятся, относятся к категории спецзаказов, прочность для строительства бани – избыточна, т.к. больше подходит для многоэтажного строительства).
На заметку! В качестве новинок на рынке можно назвать пеноблоки с добавлением новых компонентов: древесной стружки, шариков пенопласта и прочее. Эти добавки способствуют появлению дополнительных свойств блоков.
Основным отличием является диапазон веса, который увеличивается по мере возрастания прочности блока.
Поскольку производство блоков строго регламентируется государственными стандартами, то градация размеров четко установлена и составляет:
- стеноблоки для несущих (в том числе внешних) стен: 200*300*600 мм;
- перегородочные блоки для перегородок (в том числе внутренних и межкомнатных): 100*300*600 мм.
Почти в каждом регионе представлены пеноблоки разных производителей, выбрать из всего разнообразия непросто.
Чтобы не ошибиться с выбором, мы советуем обращать внимание на следующие моменты:
- размер блоков (они должны иметь стандартные габариты и правильную форму) СПРАВКА. Достаточно уложить 2 блока друг на друга и проверить, насколько они соответствуют: имеются ли выходы за пределы или недоборы. Полное соответствие говорит о высоком качестве.
- цвет пеноблоков (должен быть однородным серым, это свидетельствует о правильной технологии изготовления).
- сорт (встречаются блоки первого и второго сорта; последний может иметь незначительные сколы и неровности на краях).
- документы (не лишним будет запросить сертификационную информацию: санитарный сертификат или сертификат соответствия ГОСТу).
Желательно выбирать продукцию крупных заводов, которые могут обеспечить соблюдение технологии производства, и не будут рисковать своей деловой репутацией на рынке. Такие компании имеют каталоги и буклеты по ассортименту своей продукции, а также размещенные на сайте сертификаты и иные документы соответствия.
Осторожно! Отклонение цены от рыночной в сторону сильного преуменьшения, должно скорее насторожить, чем соблазнить на покупку. Производство пенобетона постепенно занимает свою нишу среди начинающих предпринимателей в сфере производства, поэтому процент фальсификата на рынке достаточно высок
Баня из газосиликатных блоков своими руками
На своем приусадебном участке можно возвести баню из газосиликатных блоков. Далее будет рассмотрено возведение сооружения размером 5х5,3 м. Высота потолка в этом проекте составляет 2,25 м. Газосиликат был использован для кладки стен и фронтов мансарды. Для внутренней отделки помещения для отдыха и мансарды была использована вагонка, для моечного помещения – плитка.
Преимущества газосиликата
Газосиликат имеет следующие преимущества:
- скорость возведения. Это происходит благодаря крупным размерам этого строительного материала;
- высокие свойства теплоизоляции;
- высокий уровень пожарной безопасности, так как газосиликат является негорючим материалом;
- этот материал не подвержен гниению;
- сравнительно невысокая стоимость этого строительного материала.
Пошаговая инструкция возведения бани из газосиликатных блоков
Устройство ленточного фундамента с двумя слоями гидроизоляции из рубероида.
баня из газосиликатных блоков своими руками. Фото отчет
Для кладки стен подойдут блоки размером 20х30х60 см. Их необходимо укладывать на ребро. Толщина стен в итоге должна получиться 20 см. Для укладки блоков применяется цементно-песчаный раствор в пропорции один к трем. Процесс кладки стен следующий: укладывать первые блоки необходимо начинать с углов. На слой рубероида, который был использован в качестве гидроизоляции фундамента, необходимо нанести слой раствора толщиной пять миллиметров. Делают это при помощи строительной кельмы.
Рекомендации: первый ряд играет большую роль. Именно поэтому он должен быть максимально ровным. Для того чтобы проверить ровность конструкции необходимо как можно чаще прикладывать уровень.
Последующие ряды необходимо укладывать со сдвигом в 15 см. Таким образом будет выполняться перевязка швов. В процессе возведения также необходимо определиться с местом расположения оконных и дверных проемов. Таким образом кладка стен выполняется до тех пор, пока высота сооружения не достигнет отметки 2,25 м.
После этого можно приступать к устройству фронтонов мансардного помещения. Высота до конька крыши должна составлять 1,9 м.
Укладка утеплителя в парилке из теплоизоляционного материала, пароизоляции и отделочных материалов.
Внутренняя отделка помещения. Для этих целей была использована обрезная доска толщиной 20 мм и 125 мм в ширину.
Порядок укладки утеплителя
На первом этапе необходимо набить на стенки рейки. В нашем случае для этих целей были выбраны рейки сечением 5х5 см. По вертикали рейки крепят саморезами.
Далее необходимо уложить теплоизоляционный материал. Для этих целей можно использовать минеральную вату «Paroc» толщиной 50 мм.
Рекомендации: необходимо укладывать материал таким образом, чтобы не было щелей. Для этих целей непосредственно перед самой укладкой можно вату немного сжать. После такой манипуляции, она хорошо заполнит все пространство в ячейках.
Сверху теплоизоляции необходимо уложить слой пароизоляционного материала. В этом проекте предусмотрены два вида строительных материалов: фольга и пленка «Метаспан». Перед тем как уложить материал необходимо прибить на рейки пленку. Каждый кусочек необходимо укладывать на другой в «нахлест». Достаточно будет 15–20 см. Сверху пленки необходимо уложить фольгу. Ее также укладывают с нахлестом. Места стыков материалов необходимо проклеить фольгезированным скотчем.
Далее необходимо соорудить обрешетку, на которую будет производится монтаж вагонки.
Устройство облицовки из вагонки из древесины. В качестве крепежного материала можно использовать гвозди.
Для защиты поверхности от гниения, можно покрыть вагонку специальным маслом, которое придаст древесине матовый эффект.
В моечном помещение для отделки стен можно применять плитку. Для реализации этого проекта была использована прочная плитка толщиной 8 мм. Укладка была произведена на морозо- и влагостойкий плиточный клей. Толщина слоя клея составила около 10 мм.
Для декоративной отделки остальных помещений была применена вагонка, изготовленная из осины. Вагонку прикрепили на установленный раннее деревянный каркас.
баня из газосиликатных блоков своими руками. Фото отчет
Совет: для защиты древесины от пагубного действия влаги и от вредителей, необходимо обработать ее антисептическими составами в два слоя.
Подготовительные работы
Если было принято решение возводить баню при помощи сэндвич-панелей без посторонней помощи, то для начала следует подобрать наиболее оптимальный проект будущей постройки.
Пример проекта бани
После того, как проект будет готов, следует приступить к закупке всех необходимых материалов. Для бани следует приобрести панели с толщиной перегородок в 10 см, и внешних в 20 см, чего будет более, чем достаточно. Ориентированно-стружечные плиты будут выполнять роль ограждений. Для их изготовления используются спрессованные опилки, которые склеиваются между собой синтетическим воском и смолами.
Ориентированно-стружечные плиты
Для повышения показателя прочности, наружные панели делаются продольными, в то время как внутри они будут размещены поперечно. Подобные материалы имеют собственную классификацию, которая полностью соответствует всем заявленным стандартам. Содержащиеся в материале специальные добавки должны быть на минимальном уровне и быть полностью безопасными для здоровья человека. В ином случаем, в процессе нагрева могут выделяться специфические вещества, которые будут негативно сказываться на общем состоянии посетителей.
