Какую систему лучше делать — на воде или электричестве?
Сооружение домов из древесины предполагает использование двух типов материалов для перекрытий: бетонных плит и деревянных балок. Чаще всего применяют деревянные балки, так как они не снижают теплотехнических параметров деревянных строений и не заставляют увеличивать несущую способность фундаментального основания.
Оба типа перекрытий совместимы с двумя существующими системами теплых полов, выбор которых зависит лишь от индивидуальных предпочтений собственников и от необходимой мощности обогревательного оборудования. В перекрытиях деревянных домов может быть установлено:
- Металлопластиковая трубопроводная система с циркулирующим по ней агентом — горячей водой.
- Токопроводящая система, представленная матами, кабелем или обогревающей инфракрасной пленкой.
Большинство владельцев отдает предпочтение токопроводящим системам, несмотря на то, что у водяного оборудования осталось немало приверженцев. Металлопластиковые трубы над перекрытиями монтируют преимущественно в ванных комнатах, что обосновано удобством их подключения к поставляющим горячую воду установкам. Однако легкость веса, простота монтажа, минимальный расход энергии и продуктивность токопроводящих систем убеждает разумных владельцев в том, что теплые полы в частном доме лучше выполнить с помощью электрокабеля.
Электрический «теплый пол» при грамотной установке обеспечит идеальные комфортные условия и отличный теплообмен. К тому же последние модификации оборудования оснащены устройствами, контролирующими уровень влаги, что способствует продлению эксплуатационных сроков деревянных конструкций.
Укладка трубы теплого пола
Далее – устройство современного теплого водяного пола в деревянном доме. Важным условием укладки трубы является то, что конур должен быть целым. Ни надрезов, ни перегибов быть не должно, поскольку избыточное давление в контуре выдавит это место и будет утечка воды. Поэтому во время укладки пола придется катать бухту, которую начинают вести из топочной и туда же возвращают.
Помещение, разбито на два контура отопления, трубы которых уложены по схеме «улитка»
Выбор схемы для укладки трубы – это важный момент работы. Чаще всего используют схему «улитка», поскольку у нее самый высокий КПД. Материала на нее пойдет в два раза больше, но, в конечном счете будет комфортнее, поскольку пол прогревается равномерно. Принцип укладки такой схемой заключается в том, что труба, условно, закручивается по спирали, где вы заранее отставляете расстояние между трубами для разворота на 180 градусов.
Считается, то труба 20 мм в диаметре греет на 15-20 см вокруг себя. Чтобы не оставалось зон холода, рекомендовано располагать трубы подачи на расстоянии не более 30 см друг от друга, а между ними при развороте трубы пройдет обратка. Здесь будет находиться остывшая жидкостная основа, которая, под действием циркуляционного насоса будет подаваться на котел для подогрева.
Каким должно быть устройство водяного теплого пола в деревянном доме
Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.
Возможно ли водяное отопление деревянного пола
На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.
Варианты устройства деревянного пола с водяным подогревом
Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.
Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.
Как сделать водяные полы в деревянном доме
Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.
Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
Какие напольные покрытия подойдут
Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.
Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
Какой инструмент потребуется для монтажа
Для монтажа водяного контура потребуется:
Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:
Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.
Каких ошибок надо избегать при монтаже
Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.
Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.
Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.
Теплый пол и его монтаж в доме
Прокладка пола в доме зависит от выбранного типа системы. Если планируется укладывать одиночный кабель, не на мате, то схема укладки будет следующая:
- Прежде всего, укладывается слой гидроизоляции и теплоизоляции. Затем следует этап наложения алюминиевой фольги. Эти слои необходимы в качестве основы под пол с одиночным кабелем.
- Отметьте места расположения мебели, так как кабель не должен попадать под их установку. Это может привести к перегреву нагревательного элемента.
- Далее следует вырезать специальные прорези в лагах для прохождения в них кабеля. Места пазов обрабатываются металлическими пластинами во избежание перегрева лаг и дальнейшего тления основания. Также необходимо пропитать все деревянные элементы специальным пожаростойким смазочным материалом.
- К брусьям крепится металлическая сетка, которая будет служить основанием для прокладки кабеля. Он крепится к сетке специальными креплениями, обычно входящими в комплект с кабелем.
- Следующим этапом станет вывод датчика регулировки температуры. Он, как правило, помещается в гофрированную трубку. Таким же образом выводится и кабель питания.
- После укладки нагревательного кабеля следует проверить сопротивление токопроводящих жил специальным устройством – мультиметром. Проверив оборудование, можно приступать к укладке чистового напольного покрытия.
При укладке электрического пола соблюдайте правила безопасности установки и эксплуатации теплых полов.
Монтаж сухого теплого пола своими руками
Провести монтаж системы сухого теплого пола можно и самостоятельно – никаких сложностей в подобных конструкциях нет. Самая большая проблема, которая может возникнуть, связана с металлическими распределительными элементами. Конечно, сборка системы своими руками потребует затрат времени, но зато на монтаже удастся солидно сэкономить.
Для самостоятельного монтаж деревянных конструкций лучше всего подходят:
- Ошкуренные обрезные доски;
- ДСП и МДФ толщиной более 22 мм;
- Влагостойкая фанера толщиной свыше 20 мм.
При выборе материалов нужно обратить внимание на количество различных вредных выделений. Учитывая то, что все элементы системы постоянно подвергаются нагреву, отсутствие опасных для человеческого здоровья выделений является очень важным качеством
Также нужно обратить внимание на влажность материалов – она должна быть не более 10%. Если это правило не соблюдается, то деревянные элементы конструкции будут активно коробиться и со временем полностью деформируются.
Далее нужно подогнать листы материала под необходимые размеры:
- При шаге укладки в 150 мм ширина полос должна составлять 130 мм;
- При шаге в 200 мм ширина должна составлять 180 мм;
- При шаге в 250 мм ширина каждой полосы должна составлять 230 мм.
По периметру конструкции раскладывается и фиксируется демпферная лента, после чего можно приступать непосредственно к монтажу планок. Их укладка должна выполняться в соответствии с выбранной схемой укладки отопительных труб. Зазор между всеми планками должен составлять ровно 20 мм. Если есть необходимость сделать поворот, планки и рейки закругляются.
Собранная конструкция из планок позволяет заняться вставкой металлических пластин. Эти элементы должны занимать большую часть поверхности – не менее 80% от общей площади. В пазы крепится труба (как правило, полиэтиленовая). Над трубами нужно первым делом расположить слой гидроизоляции (если речь идет о полиэтиленовой пленке, то ее толщина должна составлять около 200 мкм). Далее укладываются 10-мм влагостойкие гипсоволокнистые листы.
Описанной выше конструкции будет вполне достаточно для дальнейшего монтажа любого напольного покрытия. Единственным исключением является керамическая плитка, которую отличает большой вес. В таком случае потребуется дублирующий слой гипсокартонных листов, причем они должны быть повышенной прочности
Крепление этих листов к основанию осуществляется при помощи саморезов, и в процессе монтажа нужно соблюдать осторожность, чтобы не повредить трубы. Сама же плитка крепится посредством специального клеящего состава.
Для сухих теплых полов, которые будут располагаться под плиткой, лучше всего подходят широкие трубы диаметром 20 мм. Шаг их укладки при этом сравнительно невелик и составляет около 10-12 см. Все дело в том, что плитка отличается большой теплоемкостью, поэтому для создания полноценного эффекта теплого пола ее нужно очень хорошо прогреть. Для максимальной теплоотдачи и повышения эффективности отопительной системы деревянный теплый пол нужно качественно утеплить.
Укладка полистирольных систем имеет ряд характерных особенностей. В плитах (толщина которых начинается от 20 мм и подбирается в зависимости от требуемого утепления) очень аккуратно прорезаются выемки, причем схема их подготовки должна полностью совпадать со схемой раскладки труб. Чтобы избежать ошибок в процессе нарезки, нужно сначала разложить конструкцию черновым образом и тщательно разметить плиты.
Сам же процесс монтажа очень схож с технологией обустройства деревянного теплого пола. Пожалуй, единственным отличием является то, что полистирольные сухие теплые полы можно монтировать только на ровном базовом покрытии, выполненном из дерева, фанеры, листов гипсокартона и пр.
Особенности монтажа
Обустройство теплого деревянного пола заключается в прокладке отопительных труб, выступающих в роли теплоносителя. Такие трубы будут находиться непосредственно под чистовым половым покрытием, что оказывает на него определенное влияние.
В качестве такого покрытия можно использовать следующие отделочные материалы:
- Натуральная деревянная доска. Следует понимать, что чем больше толщина чистового покрытия, тем меньше теплоотдача. Также существуют некоторые ограничения температуры нагревательного элемента. Для дерева она не должна превышать 30˚.
- Ламинированный пол и паркет. В состав подобных материалов входят химически активные вещества (фенольный клей, акрил, меламин, формальдегиды). Количество этих веществ незначительно и в обычных условиях существенной эмиссии не происходит. Но ситуация меняется, если температура превышает 25˚.
- Есть возможность укладки кафельной плитки или линолеума. Для этого нужно использовать промежуточные плитные материалы.
Из-за температурных особенностей финишного покрытия из дерева, рекомендуют использовать отдельные источники отопления. Существуют отопительные устройства, в которых для подобных случаев предусмотрено несколько контуров циркуляции.
Когда в качестве перекрытия используются деревянные балки практически исключается возможность прокладки отопительных труб внутри цементной основы (стяжки). Давление, которое будет оказывать необходимый слой такой стяжки, будет чрезмерным, и создание конструкции, способной его выдержать, нерационально.
Вариантов монтажа не так много и какой из них предпочтительнее зависит от конструкционных особенностей здания. Не последнюю роль играет стоимость материалов, использование которых подразумевает тот или иной способ и технологические сложности предполагаемых работ.
Самые распространенные способы описаны ниже:
- Модульный. Трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля (часто это плита из ДСП толщиной около 22 мм). Этот способ сравнительно быстрый и простой, но из-за высокой стоимости модулей и обязательного промежуточного слоя, обходится дороже, чем другие варианты монтажа.
- Реечный. Отличие этого метода заключается в том, что пазы, через которые должны проходить трубы отопительной системы, формируются посредством выкладывания реек. Относительно большие трудовые затраты данного способа, компенсируются меньшими денежными.
- Смешанный. Этот способ подразумевает фрезерование пазов для труб в деревянном полу. Процесс фрезеровки не очень трудоемкий. Предполагает наличие фрезерной машины и некоторых навыков обращение с такой машиной.
При модульном способе трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля

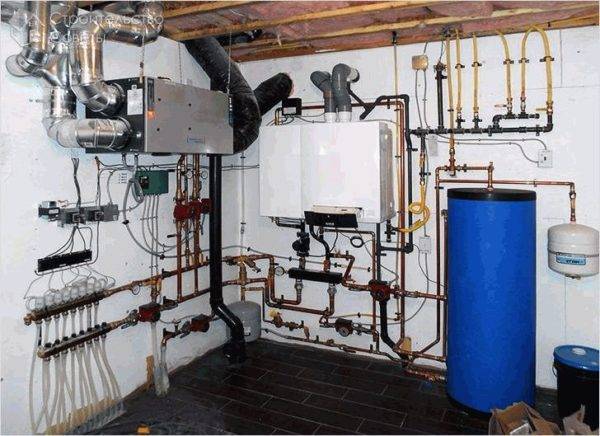

Схемы подключения к источнику тепла
Еще один важный аспект – правильное подключение системы теплого пола к источнику тепла. Оно осуществляется посредством использования специального коллектора, который будет отвечать за распределение воды.
В котле отопления вода нагревается примерно до 95 градусов. Разница температур между подачей и обратным ее током должна быть примерно 20 градусов. Но сама вода в трубах не может быть горячее 55 градусов.
Наиболее оптимальным и эффективным вариантом считается подключение водяного теплого пола к газовому котлу
Уровень температуры воды регулируется за счет смешивания горячей и холодной воды, поступающей из обратки в трубопровод подачи. Смесители должны быть установлены между коллектором и котлом отопления.
Монтажная схема подключения водяного теплого пола
Схема водяного теплого пола
Схема подключения системы выглядит примерно так: труба от котла подсоединяется к коллектору, который уже смонтирован в специальном шкафу. Далее монтируется уже труба, которая идет от коллектора, а ее конец (обратка) подключается к возвратному коллектору. Если в помещении будет несколько отопительных контуров, то коллектор должен быть оборудован несколькими входами и выходами для воды. Также в систему могут входить и насосы, обеспечивающие равномерную подачу воды.
Подготовка основания пола
После снятия старого пола необходимо удостовериться в хорошей сохранности чернового настила и лаг. Если все детали конструкции отличного качества, можно приступать к следующему этапу. Но чаще всего даже при визуальном осмотре можно увидеть дефекты основания. В зависимости от характера повреждений применяют разные способы их устранения.
- Прогнившие, источенные жучками доски удаляют. На их место кладут новые той же толщины, что и старые. Между досками оставляют незначительный зазор для естественной вентиляции. В целях экономии средств на данном этапе используют необрезной материал, который плотно не укладывается из-за неровных краёв.
- Далее на расстоянии 40 — 60 см друг от друга кладут на ребро толстые (50 мм) доски или брус. Крепят их саморезами или гвоздями к деревянному полу.
- Затем кладут слой теплоизоляции. Её роль выполняет специальная плёнка. Желательно использовать материал с блестящим покрытием. В процессе работы системы водяного пола он будет отражать тепловую энергию, которая будет распространяться вверх. При необходимости или желании создать особенно комфортную обстановку внутри помещения можно провести дополнительное утепление за счёт использования матов или рулонов минеральной ваты. Их кладут в образовавшиеся пустоты между лагами. Сделать это можно после монтажа трубопровода.
- Поскольку дерево «дышащий» материал, способный сужаться и расширяться, по всему периметру помещения к стене крепят демпферную ленту. Она станет регулятором сезонных изменений, происходящих в структуре древесины.
Как сделать теплые полы в деревянном доме варианты устройства и монтажа
Теплые полы – изобретение 20 века. У наших прадедов не было греющего электрокабеля и газовых котлов. Тем не менее, они придумали свой способ отопления. Для этого они использовали стены зданий. Делая кладку, они оставляли в них каналы для движения горячих печных газов.
Сегодня прибегать к таким ухищрениям не приходится. Сделать теплые полы в деревянном доме можно с минимальными затратами сил и средств.
Выбор греющей системы отопления очень простой:
- Электрический кабель или маты с плоскими токоведущими жилами;
- Теплый пол на основе пластиковых труб с жидкостным теплоносителем.
Оба варианта отопления заслужили положительные отзывы. Они равноценны по комфорту и теплоотдаче, но не одинаковы по стоимости энергии. Электричество существенно дороже газа, поэтому греющий кабель для теплого пола лучше использовать в небольших помещениях: ванных комнатах, кухнях и прихожих. Для спален и гостиных оптимально подходит жидкостная система из труб, газового или твердотопливного котла.
О том, что теплый пол лучше радиаторов написано и сказано немало.
Мы лишь отметим его самые важные преимущества:
- Оптимальное распределение тепла. Зона комфортной температуры совпадает с пространством проживания (от поверхности пола до высоты 1,7 метра). При работе батарей сильнее всего прогревается воздух под потолком.
- Радиаторная система отопления активирует движение пыли в большей степени, чем теплый пол.
- С точки зрения эстетики интерьера теплые полы выигрывают у радиаторов.
Трубы для теплого пола
Благодаря тёплому напольному покрытию в помещении создаётся комфортабельная температура. Все это поддерживается постоянной температурой теплоносителя, создаваемой отопительным котлом. Современный отопительный котёл имеет встроенные режимы подачи воды, которая нагреваются до 50 градусов, подобный вид обогрева полов является самым экономичным вариантом.
Тёплый пол, в котором носителем тепла является вода, называется водяным тёплым полом. Принцип действия заключается в том, что вода, проходящая по трубам, которые уложены под полом, нагревается и этим самым делая тёплым. Теоретически, трубы необходимо укладывать только на ровную поверхность. Перед этим их необходимо уложить отражатель тепла, чтобы впоследствии тепло уходило наверх. Деревянный теплый пол на водяной основе – это удачно сочетаемая система, позволяющая отапливать помещение быстро и экономично.
Это одна из важных позиций, когда дело касается обустройства водяного теплого пола по деревянным основаниям. Рынок сегодня предлагает достаточно широкий ассортимент материалов — от металлических труб до пластиковых. К металлическим можно отнести медные изделия и из нержавеющей стали. Отличный вариант, но очень дорогой. Скорее всего, поэтому оба варианта сегодня редко рассматриваются потребителями.
А вот пластиковые трубы – это для многих идеальное решение. Здесь три основных вида:
- Из металлопластика.
- Из полипропилена.
- Из сшитого полиэтилена.
Пластиковые трубы
Но многие специалисты сегодня выбирают третью позицию. Почему? Все дело в удобстве проведения монтажных работ. По сути, труба из сшитого полиэтилена – это своеобразный шланг, который продается в бухтах длиной до 200 м. Так в чем же удобство? Просто из такой длины можно вырезать участки разных размеров, создавая на полу бесстыковочную конструкцию. А вы сами понимаете, что чем меньше соединений, тем выше качество контура — снижается количество мест, где может произойти протечка теплоносителя.
Это можно сделать двумя способами. Их различия заключаются в оформлении каналов для размещения труб. Как правило, применяют технологии установки на основе модулей или реек.
Для первого варианта следует купить специальные готовые модули из ДСП. В них уже вырезаны углубления на определенном расстоянии друг от друга. Эти промежутки зависят от предполагаемой теплоотдачи системы.
Модульная укладка водяного теплого пола
В комплект такой модульной системы, как правило, входит все необходимое: сами модули с бороздками в них, металлические пластины, крепления и трубы. Остается только собрать конструкцию в соответствии с прилагающейся к изделию схемой. Однако настил пола модульным способом стоит недешево. Поэтому многие предпочитают альтернативу – бюджетный реечный метод.
Он предполагает не оборудование каналов в листах ДСП, а набивку реек. Планки нарезают из доски или фанеры. Промежутки между ними должны быть равны толщине рейки, поскольку в сформированных пазах трубы, внешний диаметр которых составляет 17 мм, не просто должны помещаться свободно, но и не разрушаться от смещения древесины.
Схема реечной укладки
Способ укладки
Существует распространенная технология, которую нужно освоить, если вас интересует вопрос, как сделать теплый пол в деревянном доме. Систему водяного теплого пола для деревянных перекрытий монтируют способом настила.
Трубы с циркулирующим по ним теплоносителем укладывают не в бетонной стяжке, а на лаги или черновую основу из досок в специально оборудованных каналах.
Монтаж системы водяного теплого пола
Для того чтобы тепло накапливалось и распределялось должным образом в каналах укрепляют специальные пластины с продольными углублениями для трубопровода нагревающего контура.
Пластины из металла не только выполняют функцию теплопередачи, но и делают конструкцию более жесткой, что позволяет обойтись без подложки.
Если выполнять монтаж самостоятельно, можно не покупать дорогие пластины, а использовать вместо них фольгу толщиной 200 мкм. Иногда при отделке пола кафельной плиткой или укладке линолеума наличие подложки желательно. Для этого потребуется приобрести листы ГВЛ или цементно-стружечные плиты с самыми маленькими показателями изоляции.
Как всмонтировать водяной теплый пол своими руками
Обычно в деревянных домах уложены дощатые полы, и перед тем, как начать прокладывать трубную систему теплого пола, необходимо проделать несколько операций, от которых будет зависеть эффективность работы системы отопления.
Что нужно сделать? Во-первых, определить утеплен ли сам пол.
Если он холодный, то придется его поднять, проверить лаги на качественное состояние, измерить расстояние между ними, если оно полметра, то уложите дополнительные лаги.
Далее проведите работы по гидроизоляции, используя:
- рубероид
- пергамин
- или обычную полиэтиленовую пленку, сложенную в несколько слоев.
Уложите утеплитель, здесь можно использовать минеральную вату. И только после этого уложите черновой пол, здесь можно использовать фанеру или доски, бывшие в употреблении.
Не сделаете все эти процедуры, считайте, что деньги, по установке теплого пола, ушли на ветер, потому что все ваши действия будут бесполезными.
И только после этого можно приступать к укладке дощатого пола. Но в данном случае их укладка производится не вплотную, то есть между досками обязательно остается зазор размером двадцать миллиметров.
Это оставленное расстояние специально создается для монтажа в них труб. И еще один обязательный момент – с каждого края доски необходимо сделать полукруглые пазы, через которые пройдут отводы, соединяющие соседние трубы системы.
Установка отражающего слоя
Дерево – не самый лучший проводник, это известная истина.
Поэтому специально для дощатых полов разработана технология прокладки труб отопления.
Для этого в зазор между досками укладываются специальные пластины, напоминающие желоба.
Обычно они изготавливаются из алюминия или оцинкованной жести. Но это дорогое удовольствие.
Современные Кулибины предлагают упрощенный, но достаточно надежный вариант, где используется обыкновенная фольга. Приобретайте этот материал толщиною 50 микрон, с ней проще работать.
Нарезаете из фольги полосы шириною двадцать-двадцать пять сантиметров и укладываете их в пазы между досками. Когда заполняться все зазоры, можно приступать к установке и самой системы теплый пол.
Укладка труб
Для этого применяются трубы диаметром 16 миллиметров, которые укладываются в зазоры и свариваются между собой специальным сварочным аппаратом, в простонародье называющимся утюгом.
Освоить эту работу не сложно, вначале будут трудности, но только временные.
Пройдет часа два, и вы уже, как мастер высокой квалификации, проводите все работы своими руками.
Далее проложенные трубы оборачивайте фольгой так, чтобы они оказались внутри фольгового мешка. Края отражающего материала крепятся к доскам пола с помощью металлических скоб и степлера.
Небольшое дополнение: поперек зазоров необходимо установить маленькие металлические пластины, которые не дадут выскочить трубам из пазов. Расстояние между ними должно составлять один метр, обязательно установка на повороте трубы. Крепить пластины можно саморезами или мелкими гвоздями.
Подключение системы и её опрессовка
Выбирая систему подключения, необходимо в первую очередь обратить внимание на простоту и эффективность эксплуатации теплого пола. Поэтому многие загородные жители отдают предпочтение ручной регулировке, где используется система вентилей или шаровых кранов
Конечно, можно предложить и коллекторные системы, и смесительные узлы, но это и дорого, и сложно.
Обязательное условие любой отопительной системы – это опрессовка, которая покажет качество проведенных монтажных работ, а проще, она покажет места утечек. Их необходимо сразу же и устранить.
Все, система «теплый водяной пол» готова, можно устанавливать половое покрытие. Но даже здесь необходимо сделать одну очень важную оговорку. У каждого напольного материала свой коэффициент теплопроводности. У дерева он меньше, у керамической половой плитки больше.
Выбирая напольное покрытие, необходимо точно знать, пройдет ли необходимое количество тепла через напольный материал, которого бы хватило для отопления вашего дома.
Черновая стяжка будущего теплого пола
Основание для укладки трубы должно быть прочным. Случись что, просядет земля под полом, труба лопнет под весом чистовой стяжки и даст течь. Такой ремонт трудноустраним. Поэтому специалисты рекомендуют обустраивать полноценный «пирог» будущего пола, состоящий из черной и чистовой стяжки, соответственно.
Рекомендовано использовать армировочную сетку для пола, которая укладывается поверх гидроизоляции, связывается между собой вязальной проволокой. Достаточно, если сетка будет иметь ячейку размером 10 на 10 см. По уровню выставляют штукатурный маяк (как самый дешевый вариант), подкладывая под него цементный раствор и прочие подложки для выдержки расстояния. Оставляют пол до утра, до высыхания маяков, после чего приступают к заливке.
На другой день стяжка будет готова. По технологии бетон застывает 28 проектных дней. Все это время его необходимо поливать для достижения большей крепости.
Характеристики водяного теплого пола, устанавливаемого в деревянном доме
Чтобы установить теплый пол в деревянном доме, необходимо учесть несколько важных параметров, включая особенности строения, предпочтительную разновидность напольного покрытия, а также соблюдать рекомендации специалистов по выбору материалов и проведению монтажа.
Устройство водяного теплого пола в деревянном доме
Возможность установки
Среди конкретных ограничений нужно учитывать, что древесина на должна подвергаться воздействию температуры, превышающей 30ºС, поскольку она способна разрушаться, быстро теряя эксплуатационные качества. По этой причине в доме должен предусматриваться локальный источник тепла. Среди современных разработок можно подобрать котлы, приспособленные для отдельного подключения теплого пола и отопительных радиаторов за счет наличия двух контуров, имеющих разную степень нагрева.
Нагревание поверхности пола с покрытием из паркетной доски или ламината ограничивается температурой в 25ºС, чтобы исключить небезопасные для здоровья испарения формальдегида.
Необходимые материалы
Чтобы, имея деревянный дом, без особенных затруднений установить водяной теплый пол, необходимо запастись качественными, подходящими для конкретных условий, материалами.
- Трубы, расход которых рассчитывается из расчета необходимости уложить на квадратный метр поверхности шесть метров.
- Коллектор, место для которого подбирается с учетом доступности его в процессе эксплуатации.
Устройство водяного тёплого пола
Деревянная система теплого водяного пола без стяжки
Поскольку устанавливаемый теплый пол по деревянным лагам рекомендовано подключать к автономно функционирующим котлам, то необходимо проанализировать их, чтобы определить наиболее экономически выгодный вид.
Наибольшую автономность и независимость от различных энергоносителей – магистрального газа или электроэнергии показывает котел, функционирующий на дизельном топливе. Газовый аналог оказывается более дешевым в плане ежемесячных расходов.
Чтобы оборудовать водяной теплый пол, также пользуются спросом твердотопливные котлы. Они обеспечивают бесперебойное функционирование теплого пола, работая на дровах. Электрическое оборудование оказывается малоэффективным в условиях, где наблюдаются перебои с подачей энергии.
Регулировка и настройка
Элементы, необходимые для проведения настройки оборудуемых теплых полов размещаются в коллекторе. Это устройства, регулирующие расход, клапаны, механизмы, обеспечивающие аварийный слив, отводчики воздуха.
Строение коллектора для регулировки водяного теплого пола
По конструкции коллектор — это патрубок с нужным количеством отводов. Такое решение дает возможность подключения к основной линии сразу нескольких контуров от теплого пола, обеспечивающих подачу подогретой воды и сбор остывшей (обратной) жидкости.
Упрощенные варианты имеют лишь запорные клапаны, что не позволяет практически настраивать работу системы водяного обогрева. Целесообразно подбирать коллекторы с наличием регулировочных клапанов, с помощью которых регулируется расход воды на любом участке, обеспечивая равномерный прогрев помещения.
Есть автоматизированные модели коллекторов, но их цена очень высокая и в частных жилищах они применяются редко.
Разновидности труб
Медные являются самыми дорогими, что компенсируется длительным эксплуатационным периодом.
Медные трубы для теплого пола
Металлопластиковая труба для водяного теплого пола
Устройство трубы из сшитого полиэтилена
Устройство полипропиленовой трубы
Трубы из черных металлов специалисты не советуют для водяного отопления пола по ряду причин:
- подверженность коррозии;
- шероховатость внутренних плоскостей, содействующая образованию наслоений, которые постепенно уменьшают сечение;
- большой вес;
- сложная обработка материала;
- невысокий эксплуатационный срок обогревательной системы при применении стяжки.
Расчет материалов и монтаж водяного теплого пола
Ассортимент фитингов
- Цанговые (резьбовые) — разъемные. Они являются удобными, поскольку позволяют неоднократно производить операции разъединения элементов и последующей их сборки. В комплектацию входит латунная основная часть с защитным покрытием, резиновая уплотнительная прокладка, обжимное кольцо. Есть несколько разновидностей разъемных фитингов:
