Водяное отопление бани от котла в доме - применение газового котла

Электрический или жидкотопливный котел?

Для сравнения двух видов котлов необходимо учитывать все факторы. Несмотря на дешевизну солярки в сравнении с электроэнергией, оценка всех затрат покажет реальную картину.

Первоначальные затраты на покупку оборудования и стоимость монтажа Электрический котел — готовое к эксплуатации устройство. Жидкотопливный агрегат потребует дополнительных расходов на приобретение котла, навесной горелки, емкости для хранения топлива. Различие расходной части в 2,5 раза в пользу электрического.

Монтаж электрического котла обойдется в несколько раз дешевле, так как все необходимые элементы для управления и безопасности оборудования вмонтированы в его корпус. Жидкотопливное устройство нуждается в монтаже дополнительных приспособлений: дымовой трубы, бака для топлива, навесной горелки.

Эксплуатационные расходы Для обслуживания жидкотопливного котла необходимы расходы (несколько сотен долларов в год) на регулярное обслуживание и чистку. Дополнительное неудобство связано с необходимостью постоянных заказов на подвоз топлива. Электрические котлы не требуют перечисленных операций.

Тем не менее, электрические устройства тоже имеют недостатки.

Для работы котла необходимо несколько десятков киловатт энергии (1 кВт на 10 м2 площади. Высота потолков до 3 м, а помещение при этом хорошо утеплено). Выделить такой объем электроэнергии возможно не на всех участках.
Стоимость электричества высока и возникают перебои с электроснабжением. Для подстраховки при частых перебоях с подачей электричества часто используют резервный твердотопливный котел.

Если водяное отопление делается в доме или квартире в черте большого города, то электрокотлы являются наиболее предпочтительными из всех видов. Связано это с жесткими экологическими требованиями и проблемами согласования.

Проанализировав ситуацию, можно выделить ряд преимуществ электрокотлов:

невысокая стоимость;
компактность и малый вес;
простота монтажа, дымоход не нужен;
безопасность (нет открытого пламени);
простота эксплуатации;
могут устанавливаться в любом помещении;
сервисное обслуживание простое;
экологичны: нет выбросов и запахов;
бесшумны.

Где возможно установить газовый котел

Установка газового котла в доме должна соответствовать определенным требованиям. Причем они обязательны к выполнению, не завися от того, работает ли он для ГВС или нет.

1. Монтировать котел следует в отдельностоящей комнате, площадью не менее 4 м2, а потолки обязаны быть не меньше 2,5 метров. Правила еще обозначают объемный размер комнаты – не менее 4 м3.

2. В помещении с котлом обязательно необходимо открывающаяся форточка или окно. Дверь должна быть не меньше, чем 80 см шириной.

3. Запрещена внутренняя отделка из горючих материалов. Технология подвесных потолков запрещается.

4. В комнату необходимо организовать постоянный приток свежего воздуха. Проем для притока обязан быть постоянно открытым, а его сечение обязано быть от 8 см2 на каждый 1 кВт от заявленной мощности греющего оборудования.

Обращаем внимание! Для того, чтобы установить газовый котел в доме мощностью 30 кВт нужно8 м3 свободного пространства. Далее по увеличению мощности – для 31-60 кВт должны обеспечены 13,5 8 м3, для 61-200 кВт требуется от 15 м3 свободного объема.. Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

Выхлопная труба обязана быть выведена в отдельно стоящий газоход. Подключение к вентиляционным каналам запрещается.
Горизонтальный газоход должен быть длиной не больше 3 метров внутри помещения. Допускается организовать не более трех углов и поворотов.
Из дома газоход выходит вертикально. Высота на 1 метр больше, чем самое высокое место фронтона.
Дымоход обязан быть выполнен из основ высокостойких к химическим и термическим воздействиями. Использование основы слоистого характера (асбестоцементные трубы) разрешается лишь на удалении от 5 метров от обреза выходного патрубка.

Когда происходит подключение газового котла на кухне требований еще добавляется:

Высота навешивания котла обязана быть организована по следующей схеме – наинижний патрубок не должен быть ниже верхней части излива у мойки. Однако, при любом случае высота от пола не должна быть менее 80 см.
Под навешенным котлом должно быть свободное пространство.
Пол под газовым оборудованием требуется застилать металлическим листом (размер 1000 х 1000 мм). Требования газовиков и противопожарной службы не допускают асбестоцементных покрытий, т.к. он со временем стирается. С другой стороны требования СЭС не допускают наличия в доме элементов, которые содержать асбест.
Помещения с газовым оборудованием не должны иметь каких-либо полостей, в которых возможно скапливание взрывоопасных смесей или продуктов сгорания.

Как можно заметить правила жестко регламентируют процесс установки. Однако, этому есть оправдание, т.к. газ опасная штука. Именно поэтому о монтаже газового котла можно забыть, если:

1. Вы владелец квартиры в многоэтажном доме (хрущевке), в котором отсутствует магистральный газоход.

2. На кухне имеются обустроенные фальшпотолки или капитально сделанная деревянная мебель.

3. При отсутствии приватизации на квартиру. Возможна только установка водогрейного аппарата. Все дело в том, что потребуется перепланировка, которую разрешено выполнять лишь владельцам.

Остальные случаи разрешают установку в квартирах водогрейных котлов. Настенные отопительные допускается, а вот с напольными все будет с большими проблемами.

Частный дом будет в этом плане проще. В подобном случае нет четких требований для обустройства котельной в самом в доме. Можно соорудить пристройку, не вызывающую лишних вопросов.

В частном жилье вообще самым лучшими вариантом станет установка настенного котла. Для него не потребуется обустройства хитрых защитных сооружений.

Обогреваемся печью

Ошибочно мнение, что время русской печки прошло. Знакомая многим печь на дровах продолжает пользоваться популярностью. В целом ее достоинства можно сформулировать следующим образом:

простая эксплуатация;
возможность монтажа своими руками;
работа на одном из доступных видов топлива – дровах.

Перебирая варианты и отдавая предпочтение русской печи, нельзя забывать о недостатках:

громоздкость печи;
процесс обогрева не подлежит автоматизации;
высокая вероятность возникновения пожара;
работающие на дровах печи являются источником грязи.

Аналог привычной русской печи – так называемая буржуйка. Эта печь также работает на дровах, но ее отличают компактные размеры.

Кроме того, если «буржуйка» сделана своими руками, ее использование очень опасно.

Упрощенные системы отопления бани

Наиболее простой в изготовлении, обслуживании и эксплуатации является система, в которой производится отопление бани от печи в парной. То есть, печь-каменка, обеспечивающая максимальный нагрев окружающего воздуха и получение разогретого пара, располагается в парном помещении, а ее топочная часть, через которую производится загрузка горючего материала, выносится в предбанник. При этом за счет реализации подобной конструкции производится отопление бани от банной печи одновременно и в парной, и в предбаннике. Отопление помывочного отделения бани в этом случае происходит за счет размещения в нем бака с горячей водой, а при необходимости и дополнительной батареи отопления.

Располагающийся в помывочном отделении бани накопительный бак, соединяется трубами с теплообменником, нагревающимся при помощи банной печи. Нагрев воды в накопительном баке производится при помощи циркуляционного насоса, прокачивающего воду через теплообменник, располагающийся либо непосредственно в области горения топлива, либо на дымоходной трубе печи.

Печь для бани с теплообменником для отопления и получения необходимого количества горячей воды является наиболее эффективным и простым способом поддержания оптимальной температуры во всех помещениях бани. Такая комбинированная конструкция достаточно экономна с точки зрения расхода топлива, генерирует большое количество тепла и имеет сравнительно небольшое время выхода на рабочий режим.

Обогрев газом

Реализация такой системы отопления имеет несколько вариантов.

Во-первых, как я писал выше, есть возможность установки «классической» каменки, в которой вместо дров будет использоваться газовая горелка.
Во-вторых, можно использовать стандартный газовый котёл (такой же, как и в жилых домах). Но в таком случае Вам придётся позаботиться об оборудовании систем обогрева (установка радиаторов отопления, укладка труб, подведение к бане газонесущей трубы или системы подключения к баллону).
В-третьих, существует возможность устройства отопления от дома. По сути это такой же вариант, как и предыдущий, но со своими особенностями и недостатками. От котла, используемого для отопления дома, прокладывается отдельная теплотрасса к бане. Такой вариант очень удобен в случае, если Ваша парная примыкает к дому или находится очень близко от него.

Газовое отопление бани

Если же расстояние до бани относительно велико, то для того чтобы использовать эту систему и зимой необходимо заглубить теплотрассу ниже уровня промерзания грунта и хорошо утеплить её. Это предотвратит возможность её размораживания и поможет сократить теплопотери.

Правда, несомненным плюсом такого варианта считается полное устранение проблемы поддержки постоянной плюсовой температуры в помещении бани. Кроме того, все необходимые работы (при наличии определённой сноровки) Вы сможете сделать своими руками.

Одним из удобнейших и эффективных способов обогрева, по праву, считается обустройство водяного отопления. В подобной ситуации также существует несколько вариантов изготовления системы, которая в любом случае будет запитываться от печи с водяным контуром.

К счастью, сегодня в специализированных магазинах можно без труда подобрать уже готовые к установке печи, укомплектованные теплообменником. Это значительно облегчает задачу любому строителю собственной бани. А теперь непосредственно о вариантах.

Водяные тёплые полы

Внешнее отопление. Делается весьма просто и, по сути, обустраивается таким же образом, как и домовое. К печи подключаются трубы, располагающиеся вдоль стен. К трубам в зависимости от площади вашей бани присоединяется определённое количество радиаторов отопления. Горячая вода, проходя через них нагревает конструкцию и, остывая возвращается обратно в котёл.
Водяной тёплый пол. Принцип его работы такой же, как и в первом варианте. Разница заключается лишь в том, что трубы прячутся в пол, который был предварительно утеплён (об утеплении полов в бане я писал более подробно в других статьях). Такая конструкция считается неразборной (хотя, конечно, было бы желание разломать всё можно), а потому требует весьма тщательного подхода к процедуре его изготовления. В данном случае, я бы рекомендовал обращаться за помощью к специалистам .

Водяное

Водяные тёплые полы

Внешнее отопление. Делается весьма просто и, по сути, обустраивается таким же образом, как и домовое. К печи подключаются трубы, располагающиеся вдоль стен. К трубам в зависимости от площади вашей бани присоединяется определённое количество радиаторов отопления. Горячая вода, проходя через них нагревает конструкцию и, остывая возвращается обратно в котёл.
Водяной тёплый пол. Принцип его работы такой же, как и в первом варианте. Разница заключается лишь в том, что трубы прячутся в пол, который был предварительно утеплён (об утеплении полов в бане я писал более подробно в других статьях). Такая конструкция считается неразборной (хотя, конечно, было бы желание разломать всё можно), а потому требует весьма тщательного подхода к процедуре его изготовления. В данном случае, я бы рекомендовал обращаться за помощью к специалистам.

Схемы систем отопления

Схемы отопительных систем могут быть жидкостными и воздушными.

Жидкостная

Упрощённая схема с одноконтурным котлом состоит из:

газового котла (в котельную при этом заводится газ, вода и электричество);
бойлера;
циркуляционного насоса;
расширительного бака;
оборудования, обеспечивающего безопасность при утечках газа;
дымохода;
разводки труб и радиаторов из котельной в большинство помещений дома.

Важно! Не допускайте минусовых температур в доме, если есть вода в трубах, чтобы не разморозить систему. Эта проблема снимается при использовании в качестве теплоносителя антифриза, однако его протекание опасны для здоровья проживающих

Воздушная

Стандартная схема включает котельную (зачастую оборудуется в подвальном помещении под центральной частью коттеджа), в которой устанавливаются:

газовый теплогенератор;
вентилятор для принудительной циркуляции воздуха;
очистители и фильтры;
при необходимости устройство для увлажнения воздуха;
кондиционер (вторая его часть устанавливается снаружи);
всевозможные датчики;
основной магистральный воздуховод, проходящий вертикально через центр дома;
горизонтальные воздуховоды каждого этажа с вентиляционными отверстиями в отапливаемых помещениях;
набор вентиляционных отверстий и приспособлений для набора воздуха в систему внутри и снаружи дома, а также для вывода части воздуха из здания.

Из системы, при желании сэкономить, исключают кондиционер, увлажнитель, вентилятор. Система работоспособна и без принудительной циркуляции, но качество отопления в этом случае ухудшится значительно: тёплый воздух в комнатах распределяется менее равномерно, скапливаясь под потолком. И температура будет зависеть от открытия окон.

В чем заключается сложность подключения двух котлов

Основной сложностью использования двух котлов в одной отопительной системе является необходимость обустройства разных типов обвязки. Два газовых котла в одном доме могут устанавливаться только при закрытой системе отопления. То есть, подключение газового котла к системе отопления не доставит проблем. А для твердотопливных агрегатов нужна открытая система. Дело в том, что второй вариант котла способен нагревать воду до очень высокой температуры, что приводит к повышению давления в системе. Даже при слабом горении углей теплоноситель продолжает нагреваться.

В такой ситуации требуется сброс давления в отопительной сети, для чего в контур врезают расширительный бак открытого типа. При недостаточном объеме этого элемента системы можно вывести отдельную трубу в канализацию для отвода излишков теплоносителя. Однако установка такого бачка может стать причиной попадания воздуха в теплоноситель, от чего могут пострадать внутренние элементы газового котла, труб и приборов отопления.

Избежать всех перечисленных сложностей подключения двух котлов в одну систему отопления одновременно можно с помощью двух вариантов:

Использовать теплоаккумулятор – устройство, позволяющее совместить закрытую и открытую отопительную систему.
Организовать закрытую схему отопления для твердотопливного и пеллетного котла, применив специальную группу безопасности. В этом случае агрегаты могут работать автономно и параллельно.

Использование печки-каменки

Когда помещение небольшое по площади и им пользуются лишь по прямому назначению, то отопление бани зимой и в другое время года может обеспечить обычная каменка. Обычно в данном случае приобретают готовый агрегат, предварительно определившись с его мощностью. В таком случае можно использовать печь для бани и отопления одновременно, что очень удобно.

Рассчитать данный параметр несложно даже самостоятельно, поскольку на один «квадрат» помещения требуется 1 кВт мощности. Для обеспечения комфортных условий пребывания в бане необходим 50% запас.

Обогрев печами с теплообменниками

Печи с теплообменниками – вариант, альтернативный обычным каменкам, которые обеспечивают нагрев помещений, горячее водоснабжение и парообразование.

Отопление в бане от печного теплообменника может быть организовано как для основных помещений – парной и моечной, так и для вспомогательных – предбанника, комнаты для отдыха, бильярдной, душевой, бассейна.

На этапе проектирования отопительного оборудования с теплообменником учитываются следующие данные:

размеры строения и площадь помещений;
конструктивные особенности печи;
масса нагревательного оборудования;
количество теплообменников;
объем теплоносителя;
длина и диаметр дымоотводной трубы.

Возможны следующие варианты подключения отопительного оборудования с использованием труб:

к расширительному баку для горячего водоснабжения в моечном отделении;
к отопительным радиаторам, установленным в функциональных помещениях;
к горячему водоснабжению и системе водяного отопления в основных помещениях бани и жилого дома.

Несколько альтернативных вариантов

Не смотря на то, что варианты, описанные выше, наиболее популярны и считаются оптимальными, я решил кратко упомянуть о некоторых альтернативах. По сути, они являются разновидностями печного подогрева, но имеют свои особенности.

Например, если у Вас есть такие возможности, то Вы можете установить в своей бане котёл на дизельном топливе. Но для такого варианта необходимо отдельное помещение (солярка пахнет не слабо), да и о хранении топлива необходимо подумать.

Существуют и пиролизные котлы отопления. Несомненным преимуществом такого котла можно считать очень длительное, практически полное сгорание топлива. А недостатком — высокую стоимость и сложность эксплуатации (например, сырая древесина в нём не горит).

Также возможно применение котлов длительного сгорания, способных сжигать отдельную партию топлива до 5 дней, поддерживая нужную температуру. Бывают даже варианты для качественного сортового угля. Но это скорее «промышленный» вариант, который для хорошей традиционной бани не подходит.

На этом я закончу обзор способов обогрева бани. Какое отопление лучше — решать только Вам, ориентируясь на свои потребности и возможности. Главное, чтобы в помещениях было тепло и комфортно. Благодарю за то, что дочитали до конца. До новых встреч, увидимся на страницах других статей. Пока!

Цитата мудрости: Не бывает мрачных времён, бывают только мрачные люди (Роллан Ромен).

Все чаще владельцы загородных домов отказываются от традиционного печного отопления и выбирают обогревательные приборы. Это связано с тем, что печное отопление требует заготовки дров перед зимой, а также сопряжено с некоторыми трудностями. Например, для отопления дровами необходимо обустраивать дровяник и постоянно носить дрова в дом во время отопления. Если дачный дом или баня используется лишь раз в неделю или даже реже, легче приобрести обогреватель.

Виды котлов

Различают разные типы:

по способу установки;
по мощности;
по количеству контуров.

По способу установки существуют настенные и напольные котлы. Котлы небольшой мощности с одним контуром и минимальным набором дополнительного оборудования часто размещаются на стене в кухне. Более мощные котлы требуют отдельного помещения (котельной), дополняются различным оборудованием.

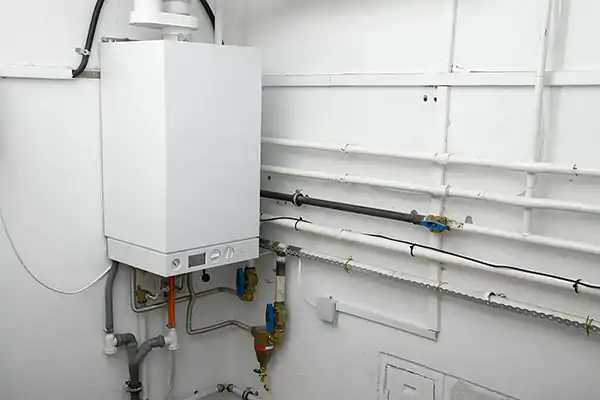

Фото 1. Настенный одноконтурный газовый котел, установленный в небольшом полуподвальном помещении на кафельной плитке.

Мощность

Каждый котёл имеет определённую мощность. При использовании в основном для отопления применяют базовую формулу расчёта: 1 кВт мощности на 10 кв. м. хорошо утеплённого дома. Для коттеджа площадью 200 кв. м. требуется мощность котла 10 кВт. Дополнительно рекомендуют прибавить около 15% для пиковых нагрузок. Запланированное горячее водоснабжение посредством того же котла потребует дополнительной мощности.

Эксперт-проектировщик рассчитает необходимые параметры оборудования, учитывая материал стен, количество этажей и окон, климатические характеристики территории и другие аспекты.

Количество контуров

Существуют:

одноконтурные;
двухконтурные котлы.

Одноконтурные зачастую дороже и мощнее, но без дополнительного оборудования предназначены только для отопления. При желании иметь горячее водоснабжение докупают бойлер. Одноконтурный котёл достаточной мощности справится с отоплением большого дома и подогревом значительного объёма воды.

Фото 2. Одноконтурный газовый отопительный котел, установленный на стене. Подходит для большого частного дома.

Двухконтурные котлы бывают меньшими по мощности, более дешёвыми и универсальными: один их контур работает над отоплением дома, второй — для нагрева воды.

В них встроен теплообменник, а подогрев воды происходит либо с помощью включённого в котёл бойлера, либо проточным образом. 15–20 литров в минуту — максимальный объем нагрева для подобных котлов. Они более уместны для небольших домов, где проживает мало человек.

Справка! Модели таких котлов летом можно использовать только для нагрева воды с отключением отопительного контура.
