Виды радиаторов отопления для квартиры и особенности их монтажа

Классы отопительных радиаторов

Классификацию отопительных радиаторов можно обозначить следующим перечнем:

• секционные;
• трубчатые;
• панельные;
• пластинчатые.

Секционные

Конструкция этого класса батарей представляет собой сочленение полых проточных сосудов (секций) от двух штук и более в одном радиаторе. Количество секций варьируется в зависимости от теплотехнического расчёта помещения. Они бывают, как алюминиевыми, так и чугунными моделями.

Плюсы

Преимуществом таких отопительных приборов заключается в том, что всегда можно увеличить или уменьшить их теплоотдачу (смотрите таблицу), добавляя или снимая секции. Для сборки секций батареи понадобятся фитинги с внешней резьбой (ниппели), кольцевые прокладки, соединительные патрубки и специальный ключ. Секционные приборы отопления могут быстро, как разбираться на отдельные секции, так и собираться в надёжное изделие.

Минусы

Конструкция, состоящая из нескольких элементов, имеет множество стыковочных узлов. Неплотно выполненные соединения могут обернуться возникновением протечек батареи.

Трубчатые

Трубчатые радиаторы начали ставить ещё в 30-х годах прошлого века. Они всегда считались приборами штучного изготовления. То есть их поставляют заказчику по индивидуальному заказу. Этот класс батарей пользуется наибольшим успехом у дизайнеров. Стальные радиаторы могут быть, как с горизонтальным, так и с вертикальным расположением трубок.

Плюсы

Как и все изделия индивидуального изготовления, стальные трубчатые приборы пользуются спросом у владельцев дорогостоящих загородных особняков.

Применение любых смелых дизайнерских решений дают возможность ставить трубчатые батареи не только, как приборы обогрева, но и делать их одними из ярких акцентов в интерьере любых помещений. Теплотехнические характеристики стальных изделий отличаются высокими показателями.

Минусы

К недостаткам трубчатых обогревателей автономной системы отопления можно отнести малодоступность для большинства потребителей по причине высокой цены изделий, «капризность» по отношению к качеству теплоносителя (нужно ставить фильтры грубой и тонкой очистки).

Также следует отметить, что этот класс батарей относится к неразборным приборам, и частичная замена отдельных сегментов невозможна.

Панельные

Экранные обогреватели тоже являются неразборными приборами. Вид цельных панелей, окрашенных в основном в нейтральные тона, пользуется довольно высоким спросом у рядовых потребителей.

Стальные радиаторы прямоугольной формы представляют собой 2 сваренные друг с другом параллельные стальные плоскости, внутри которых расположены трубки п-образного профиля. По периметру торцы батареи ставят стальные планки. Панели могут быть, как с боковым, так с нижним подводом теплоносителя.

Плюсы

Панельные стальные радиаторы имеют высокие характеристики теплоотдачи, они компактны и своим внешним видом гармонируют с любым интерьером помещения. Особой популярностью пользуются панельные приборы в частных домах с большими оконными проёмами.

Экранные обогреватели большой длины ставят в нишах или просто под окнами, чтобы они отсекали холодный приток внешней атмосферы от проникновения внутрь помещений.

Минусы

Панели, подвергшиеся гидроудару или механическим повреждениям с разрывом стальной поверхности, ремонту не подлежат. Батареи нельзя разбирать и корректировать их размеры. Приборы по своему внешнему виду выглядят довольно однообразно.

Пластинчатые

Их можно, в некоторых случаях, отнести к биметаллическим видам батарей и конверторным приборам. Идея конструкции состоит в том, что стальная трубу с теплоносителем ставят сквозь набор тонких стальных, алюминиевых или медных пластинок.

Плюсы

Чем больше лепестков, тем больше площадь теплоотдачи. Поэтому небольшой с виду прибор в частном доме будет так же эффективно обогревать комнату, как и его панельные, секционные или трубчатые аналоги гораздо больших размеров. Срок безаварийной службы составляет 20 лет и более.

Минусы

Основным недостатком пластинчатых обогревателей является то, что пластины своей площадью увеличивают не только теплоотдачу прибора, но и притягивают большое количество пыли.

Скопления легко взвешенных частиц в частном доме могут стать причиной возникновения аллергических реакций у присутствующих людей в помещении. Поэтому батареи такого типа нужно регулярно чистить пылесосом.

Как выбрать радиатор отопления для квартиры

Когда основные характеристики устройств обозначены, определиться проще

Независимо от того, какие батареи для отопления квартиры вам понравились, совершая покупку, во внимание нужно брать все, начиная от метража комнат и заканчивая местом установки. Не стоит забывать и о сомнительном качестве теплоносителя: лучше лишний раз перестраховаться. Ознакомьтесь с практическими советами, которые помогут понять какие радиаторы лучше ставить в квартиру:

Ознакомьтесь с практическими советами, которые помогут понять какие радиаторы лучше ставить в квартиру:

1. Необходимо провести расчет мощности установки для вашего помещения. Нужная величина равна произведению объема и требуемого теплового потока для стандартных построек (0,41 кВт).
2. Выясните количество теплоносителя в системе. Если воды мало, то лучше отдать предпочтение стальным, алюминиевым или биметаллическим моделям. В тех случаях, когда планируется отопление с естественной циркуляцией, выбирайте чугунные.
3. Определите место установки. От этого во многом будет зависеть размер систем и необходимая теплоотдача.
4. Для комнаты с 1 окном и наружными стенами мощность прибора нужно увеличивать на 20-30%.

Что собой представляют вертикальные радиаторы отопления

В квартирах и частных домах классической планировки батареи принято устанавливать под подоконниками. Этим обусловлено то, что большинство радиаторов имеют высоту секции от 380 до 750 мм. Для повышения производительности (теплоотдачи) наращивают количество секций, увеличивая эффективную поверхность.

Согласитесь, выглядит не гармонично.

В последнее время дизайнеры используют новые схемы планировок, например, панорамное остекление с минимальными проёмами между окнами. Установить конвекторы в таких случаях затруднительно, а внешний вид конструкции мало подходит для жилых помещений.

Другое дело – вертикальная конструкция.

Ситуацию можно исправить, смонтировав высокие вертикальные батареи отопления, которые обладают большей поверхностью, а значит и производительностью.

Вертикальными принято называть радиаторы, высота секций которых, значительно превосходит ширину прибора.

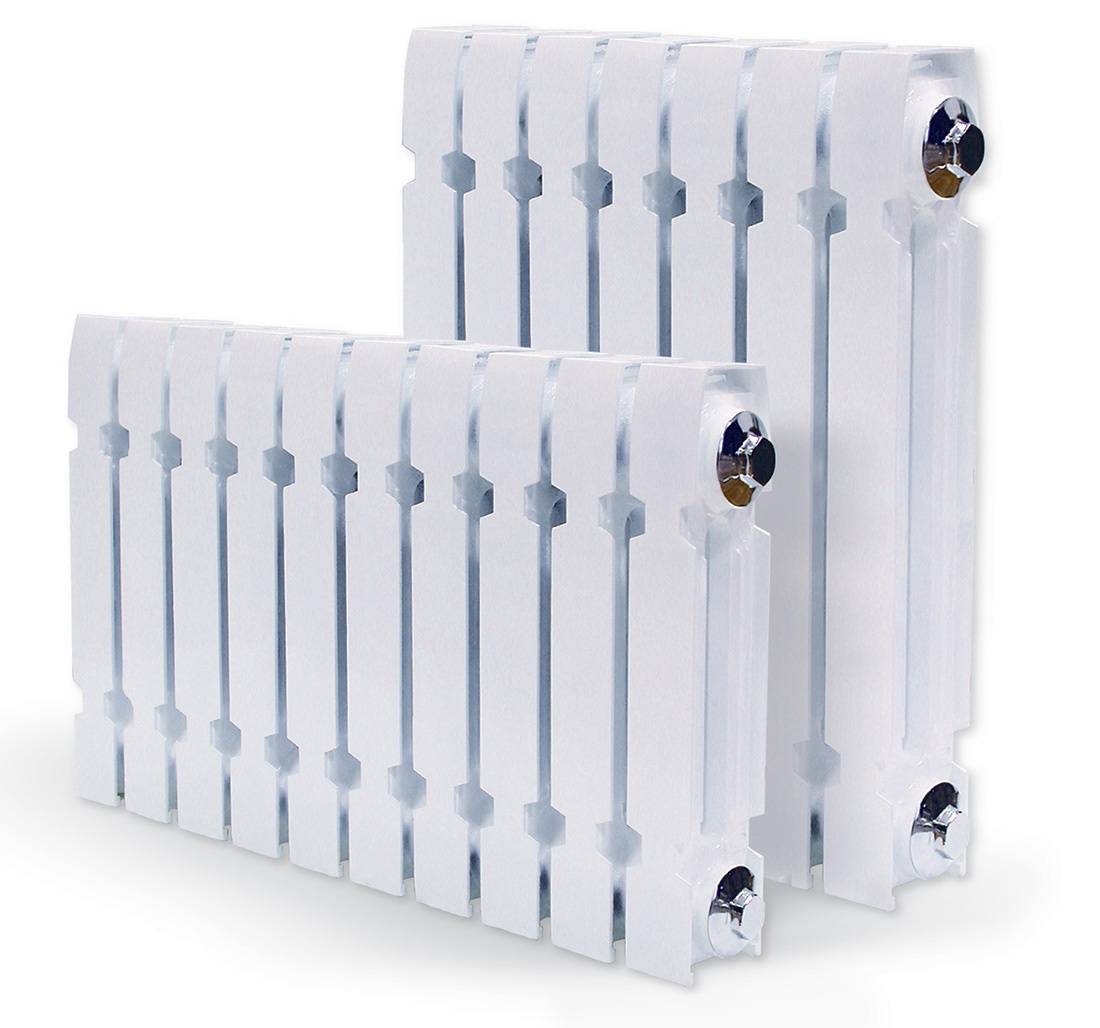

Чугунные радиаторы отопления

Пожалуй, чугунные батареи известны всем и каждому – этот материал использовался для обустройства отопительной системы в зданиях еще в прошлом веке. Сейчас, конечно, производители предлагают более современные варианты чугунных батарей, но и они обладают всеми преимуществами такого типа изделия.

Преимущества чугунных радиаторов:

1. Самый дешевый вид радиаторов отопления.
2. Срок эксплуатации чугунных батарей составляет более 50 лет.
3. В случае отключения системы отопления чугунные батареи длительное время «держат» тепло.
4. Отлично прогревают помещения даже с высокими потолками.

Недостатки чугунных радиаторов:

1. Разогреваются радиаторы отопления из чугуна очень долго.
2. Необходимый объем теплоносителя достаточно большой.
3. Перевозка рассматриваемого изделия и его монтаж требуют присутствия нескольких человек – вес чугунных радиаторов большой.

Обратите внимание: несмотря на кажущуюся прочность и крепость металла, чугун относится к категории хрупких материалов – если будет гидроудар или внезапный скачок давления при подаче теплоносителя, то чугунные батареи неизбежно придут в негодность. Отдельно стоит упомянуть об имеющихся в продаже дизайнерских чугунных радиаторах  – они выполняются с применением процесса литья, представляют собой настоящие шедевры

Все функции, присущие рассматриваемому виду радиаторов отопления, у них присутствуют, но стоимость таких дизайнерских изделий очень высока

Отдельно стоит упомянуть об имеющихся в продаже дизайнерских чугунных радиаторах  – они выполняются с применением процесса литья, представляют собой настоящие шедевры. Все функции, присущие рассматриваемому виду радиаторов отопления, у них присутствуют, но стоимость таких дизайнерских изделий очень высока.

5 Правила выбора

Независимо от материала изготовления, принцип и устройство батареи выглядят практически одинаково. Единственные отличия касаются сфер применения, поэтому, чтобы выбор конструкции оправдал себя и был успешным, необходимо учесть такие факторы:

1. 1. Какой объем жидкости будет передаваться по трубам. Если он слишком большой, а циркуляция осуществляется естественным образом, желательно отдать предпочтение чугунным разработкам.
2. 2. Какой способ циркуляции и какая схема используется. Если речь идет о принудительном передвижении теплоносителя и замкнутом подключении с невысоким давлением, лучше использовать доступные изделия из алюминия.
3. 3. Стальные трубы актуальны для схем с двухконтурным котлом или с высоким рабочим давлением.
4. 4. Модели вакуумного типа являются лучшим решением для быстрого нагрева поверхности радиаторов и достижения лучшей экономичности.

Также при выборе будущей обогревательной системы необходимо обращать внимание на все мелочи, даже самые незначительные. Очень хорошо, если в агрегате имеется терморегулятор, который будет реагировать на изменение температурного режима и запускать работу котла после снижения температуры

Виды радиаторов по форме исполнения

Мощность радиатора зависит от площади его теплоотдачи

Нагревательная способность батарей зависит от площади обмена, поэтому конструктивное исполнение имеет значение.

На выбор формы влияют факторы:

• высота потолков и площадь комнаты;
• максимальное давление в отопительной магистрали;
• продолжительность эксплуатации (долговременная или периодическая);
• мощность котла, материал труб, характеристики других приборов в системе;
• химический состав и физические свойства энергоносителя.

Радиаторы выбираются в виде секций, панелей, пластинчатые и трубчатые типы. Влияет климат в регионе и требуемые условия отопления, присутствие агрессивных факторов, стоимость батарей.

Секционные радиаторы

Примерный расчет количества секций радиаторов по площади помещения и высоте потолков

В теплообменниках соединяются секции одного типа, которые внутри имеют 2 – 4 канала для движения воды. Сборные элементы выполняются из алюминия, стали, чугуна различной формы и длины. Нагрев помещения координируется количеством и размером секций.

Сборные батареи передают тепло конвекцией и излучением, работают экономично, на них устанавливаются ручные и автоматические регуляторы температуры, краны, клапаны. Изделия стоят недорого, возможность выбора межосевого расстояния делает их популярными для разных строений.

К недостаткам относится опасность появления протечек при резком скачке давления, сложности с прочисткой внутренних каналов и наружной уборкой межсекционного пространства.

Трубчатые батареи

Конструкция трубчатых батарей. Мощность зависит от диаметра труб

Конструкция радиатора в разрезе включает 1 – 6 вертикальных коллекторов, которые объединяются верхней и нижней трубой, теплоноситель циркулирует беспрепятственно. Передача тепла зависит от диаметра труб и габаритов теплообменника (0,3 – 3,0 м). Установки выдерживают давление до 20 атм.

Панельные модели

Панельный радиатор с рифленой поверхностью

Панельный радиатор выглядит как два сваренных между собой щита из металла. Внутри пластин есть вертикальные каналы для оборота энергоносителя, а снаружи крепятся ребра, которые увеличивают поверхность отдачи тепла. Панели располагаются в 2 или 3 ряда, материалом служит сталь.

Преимущества моделей:

• малая инерционность делает возможным быстрое реагирование на смену внешней температуры;
• из-за легкости не требуются массивные крепления;
• компактные приборы размещаются в любой части комнаты;
• низкая цена.

Для нагрева модели нужно вполовину меньше воды, чем для секционной батареи. Недостаток в том, что панельные установки не выдерживают высокого давления в магистрали, в систему должен заливаться очищенный энергоноситель без грязи и примесей. Некачественная прокраска стыков ведет к коррозии и протечкам.

Пластинчатые

Мощность пластинчатого радиатора зависит от количества пластин

Принцип работы радиатора заключается в конвекционном обмене. Теплообменник представляет собой сердечник с зафиксированными ребрами из тонкого металла. Внутренние трубки служат для передачи воды. Этот вид радиаторов ставится в производственных и общественных зданиях, многоквартирных строениях с централизованной магистралью.

Радиаторы отопления из алюминия

Алюминиевые радиаторы являются сейчас лидером по применению в системах отопления, особенно в индивидуальных. Изделия из алюминия изготавливаются двумя способами:

1. Литье;
2. Экструзия.

Литые радиаторы собираются из отдельных секций, экструзионные изготавливаются монолитными приборами различной мощности.

Радиаторы обоих модификаций обладают следующими характеристиками:

1. Рабочее давление – от 10 до 20 кгс/см2;
2. Тепловая мощность одной секции стандартной высоты 500 мм: 190 – 210 Вт;
3. Средний вес секции – от 1,3 до 1,6 кг.
4. Срок службы: 20 – 25 лет;
5. Коэффициент теплопроводности алюминия – 210 Вт/(м *град);
6. Внутренний объем секции 500 мм – примерно 300 мл воды.

Из вышеприведенных показателей вытекают достоинства алюминиевых радиаторов:

1. Высокая теплоотдача, быстрый нагрев;
2. Малый вес, упрощение монтажа;
3. Широкий выбор типоразмеров;
4. Качественный дизайн;
5. Доступная цена.

Главным недостатком этого вида отопительных приборов являются высокие требования к качеству теплоносителя, а именно к величине рН (водородный показатель). Требуемое значение показателя щелочности находится в узком диапазоне и не соответствует нормативным требованиям к качеству теплоносителя, применяемым в нашей стране.

В индивидуальных автономных системах отопления состав теплоносителя не меняется долгое время, водородная коррозия алюминия прекращается. В случае центрального отопления проток теплоносителя имеет постоянный характер. Поэтому применение алюминиевых радиаторов в квартирах с центральным отоплением не рекомендуется.

Стоит отметить, что требования к показателю рН у экструзионных радиаторов отличаются от литых аналогов и очень близки к реальным показателям в сетях отопления многоквартирных домов.

Также нужно знать, что межсекционные ниппели литых радиаторов выполнены из обычной стали, подверженной сильному коррозионному износу.

Стальные радиаторы и батареи для частного дома

Это традиционно наиболее популярное решение среди застройщиков. Во-первых, стальные радиаторы уже зарекомендовали себя как надежное и универсальное решение для отопления дома. Во-вторых, на рынке представлены сотни (если не тысячи) различных моделей батарей из стали, и каждый домовладелец может выбрать то, что ему нужно. В-третьих, среди стальных радиаторов есть множество нестандартных решений, благодаря которым можно повысить эффективность отопления дома.

Все стальные батареи делятся на несколько видов. Рассмотрим ниже особенности каждого из них:

Стальные секционные радиаторы и батареи

Как следует из названия, такие радиаторы состоят из нескольких секций (сегментов) одинакового размера. Их также называют ребрами, а такие модели могут называться ребристые батареи. Благодаря унифицированности секций (одинаковому размеру) можно легко увеличить (или уменьшить) мощность радиатора. Каждая из секций выделяет тепло благодаря специальным каналам циркуляции.

Ребристый или стальной секционный радиатор доступен в нескольких конфигурациях — на рынке вы можете найти продукты, состоящие из трех или пяти элементов. Каждый блок не подключен к радиатору постоянно, поэтому вы можете отсоединить его в любое время, тем самым регулируя мощность устройства в соответствии с нашими потребностями.

Пластинчатые радиаторы и батареи

Их так называются потому, что внешне они состоят из пластин (или, как их еще называют, панелей). Такие батареи становятся все более популярными среди застройщиков новых домов и квартир, в основном, за счет более привлекательного внешнего вида и огромного ассортимента размеров (от миниатюрных до очень больших батарей).

Самыми популярными решениями для частных домов является установка радиаторов с двумя, тремя или одной пластинами. Выбор конкретного решения зависит от ваших потребностей и бюджета. Отметим, что во многих случаях, пластины в таких батареях дополнительно оснащены так называемыми конвекционными ребрами, которые увеличивают их мощность.

Пластинчатые радиаторы — оптимальное решение для установки в те комнаты, где вы располагаете небольшой монтажной поверхностью — несмотря на небольшой размер радиаторов, их дополнения обеспечивают эффективную теплоизоляцию.

Пластинчатые радиаторы потребляют меньшее количество воды, вот почему они считаются более эффективными

Однако они очень чувствительны к коррозии, это особенно важно если качество воды в вашей отопительной системе оставляет желать лучшего. Поэтому панельные радиаторы, в первую очередь, подходят для установки в отопительные системы с замкнутым контуром

Стальные лестничные радиаторы

Названы так, потому что имеют характерную форму лестницы, расположенной в горизонтальном или вертикальном положении. Вертикальные батареи чаще всего ставят в санузлы и лестничные пролеты. Горизонтальные батареи весьма эффективны в гостиных и спальнях.

Главным преимуществом стальных радиаторов этого типа является их весьма привлекательный внешний вид, во многих случаях намного превосходящий алюминиевые решения. Лестничные батареи выглядят очень эффектно, во-многом потому, что они представлены в нескольких цветовых вариантах.

Отметим также значительную мощность таких радиаторов, при относительно небольших габаритах. В особенности, если сравнивать их со стальными панельными радиаторами. Поэтому, располагая небольшой площадью монтажа, вы можете установить небольшой лестничный радиатор, который справится с обогревом даже большой комнаты.

Такие радиаторы из стали считаются более эффективным из-за небольшого потребления воды. Лестничные батареи отличаются более удобным контролем за их работой и менее частой продувки установки. Не следует забывать о широком ассортименте таких продуктов.

Самым большим недостатком стальных радиаторов является их подверженность коррозии. Если в вашей отопительной система вода низкого качества, нагревательные устройства могут быть повреждены довольно быстро.

Также важным критерием является влажность воздуха в помещениях. Помните, что из-за постоянно высокой влажности может возникнуть коррозия радиаторов. Вот почему стальные батареи не рекомендуется устанавливать в ванных комнатах или помещениях, куда часто попадает дождь и влага.

Стальные радиаторы и батареи. Какого производителя выбрать?

Если вы хотите приобрести качественную продукцию, мы рекомендуем обратить внимание на радиаторы от таких производителей, как: Rettig, Stelrad, Kemi, Ferro, Immergas, Vogel & Noot и Gorgiel

Конвекторные радиаторы отопления

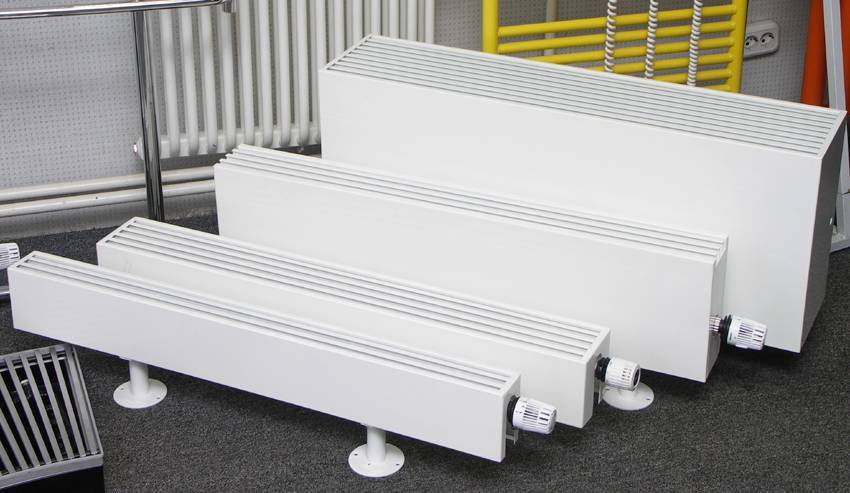

Дизайн конвекторный радиатор отопления

Конверторные радиаторы отличаются от других типов радиаторов способом нагрева воздуха. Например, секционные алюминиевые радиаторы нагревают окружающий воздух, из-за чего он поднимается вверх, тогда как внизу остаются холодные потоки. Конвекторные батареи состоят из пластин, между ребер которых проходят воздушные канальцы. Воздух циркулирует по этим канальцам, нагревается и смешивается с холодным, равномерно прогревая среду. Циркуляция постоянна, потому даже большое количество перегородок и предметов мебели не станет преградой для обогрева помещения.

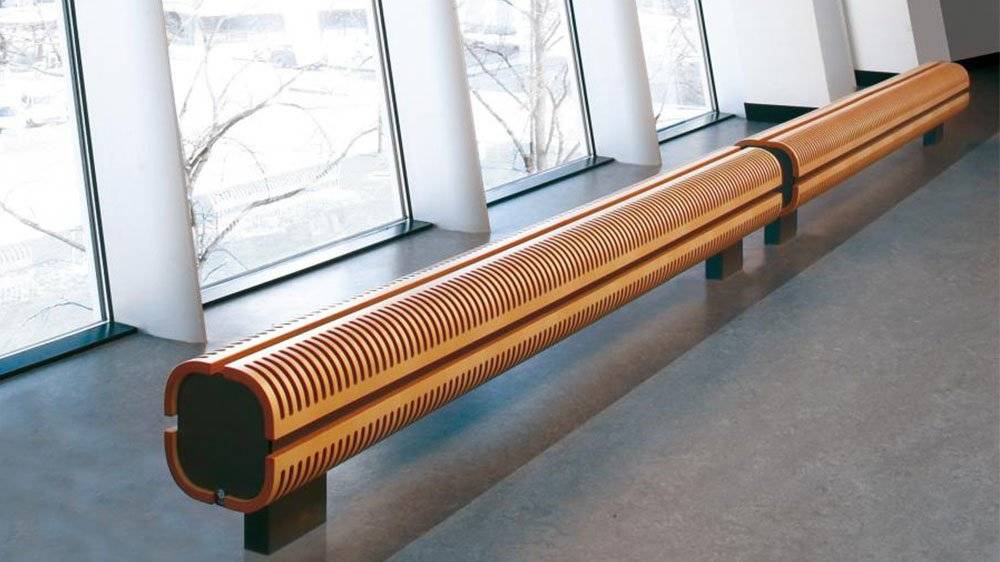

Изображение классического конвекторного радиатора отопления

В качестве достоинств конвекторных радиаторов можно выделить то, что они:

• Устойчивы к образованию ржавчины и отложений, поскольку они произведены из коррозионностойких материалов, например, меди.
• Экономно расходуют теплоноситель.
• Быстро нагреваются.
• Быстро прогревают любые комнаты, в том числе с высокими потолками.
• Просты в монтаже.
• Выглядят эстетично.
• Эргономичны, мало весят.
• Безопасны, поскольку теплообменник целиком закрывается корпусом.

Также в достоинства можно записать возможность скрыть радиатор за коробом. Единственным минусом можно назвать высокую стоимость модели, которая полностью оправдывается характеристиками.

Выбирая радиаторы отопления для частного дома, которые лучше и подойдут конкретно для вашего случая, обратите внимание на мощность моделей. Рассчитать необходимый показатель просто: так, если в помещении высота потолка 3 м, есть одно окно и одна дверь, то для обогрева его 1 кв

м. необходимо 100 Вт. Если есть внешние стены, то следует прибавить 30% за каждую. Если есть 2 стены и 2 окна, следует прибавить 30%.

Совет:
Для наиболее простого расчета необходимого числа секций можно воспользоваться формулой:
К=S(100/R), где K – число секций, R – теплоотдача секции, S – площадь помещения.

Отношение площади обогрева в кв.м. к мощности обогревательного прибора в Вт.

Обратите внимание! Какие бы качественные и дорогие батареи вы не купили, они не будут хорошо работать, если вы их неправильно установите

Особенности монтажа радиаторов

При установке отопительных радиаторов и во время того, как подсоединить радиатор отопления, следует четко соблюдать требования, указанные в СНиП. В частности, это относится к выдерживанию необходимого расстояния между радиатором и стеной, полом и подоконником:

• расстояние от верхней части радиатора до подоконника должно быть не менее 10 см. Если же указанный промежуток будет ниже, это может затруднить перемещение теплового потока – таким образом, помещение будет прогреваться хуже;
• расстояние от нижней части радиатора до пола должно составлять минимум 12 см. Если оно будет меньше – существует риск значительного увеличения разницы температур на разной высоте помещения;
• расстояние от задней стенки радиатора до стены должно быть не менее 2 см. В противном случае, будет нарушена теплоотдачи радиатора.

Требования к установке отопительной батареи

Важно учитывать еще и то, что метод установки и то, как правильно соединить радиаторы отопления, также влияет на качество обогрева помещения. Так, возможны варианты установки радиаторов:

• в открытом виде под подоконником – максимальная эффективность системы отопления – 96%-97%;
• в открытом виде в нише – эффективность чуть ниже – 93%;
• в частично закрытом виде – наблюдается снижение эффективности до 88%;
• в полностью закрытом виде – эффективность отопления составляет лишь 75%-80%.

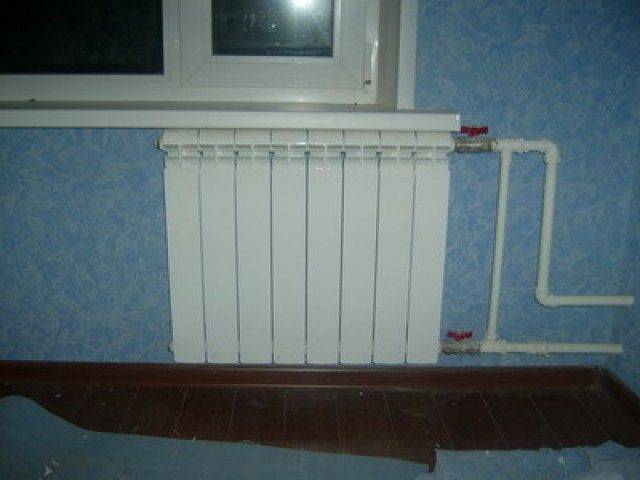

Примеры установки радиатора отопления

Обвязка радиатора отопления и то, как правильно подсоединить батарею отопления, может выполняться с использованием различных типов труб. Главное – четкое соблюдение всех указанных требований и правил. Если подключение радиатора будет выполнено без погрешностей – на протяжении многих лет ремонт отопительной системе не потребуется. Теперь мы знаем, как лучше подключить радиаторы отопления – но еще лучше спросить об этом профессионалов.

Чугунные радиаторы для квартиры

Такие радиаторы отопления готовы прослужить больше 50 лет. Некоторые производители призывают забыть о таких батареях, а зря. Ведь подобные приборы при контакте с грязной водой будут вести себя исправно. Этот металл химически пассивен, ему не страшна высокая кислотность и наличие в теплоносителе химических добавок. Кроме того, абразив не будет способен повредить толстые стенки. Именно поэтому для системы отопления квартиры чугун подойдет отлично.

Такие изделия довольно долго держат тепло, остаточное число его сохранения составляет 30%. Если сравнивать чугунные батареи с другими радиаторами по данному критерию, то первые выигрывают

Если вы задались вопросом о том, какие радиаторы выбрать для отопления квартиры, то, возможно, действительно стоит обратить особенное внимание на чугунные, ведь они работают по принципу у лучевого способа распространения тепла. Он гораздо эффективнее, чем конвекция. Чугун не ржавеет, когда в летнее время из батарей нужно будет слить воду

Эта особенность является существенным плюсом. Теплоотдача подобных приборов достаточно велика. При перепадах давления, которые случаются при работе центрального отопления, чугун ведет себя довольно адекватно. Однако материал не всегда способен выдержать гидроудары высокой мощности – в данном случае может подвести хрупкость стенок

Чугун не ржавеет, когда в летнее время из батарей нужно будет слить воду. Эта особенность является существенным плюсом. Теплоотдача подобных приборов достаточно велика. При перепадах давления, которые случаются при работе центрального отопления, чугун ведет себя довольно адекватно. Однако материал не всегда способен выдержать гидроудары высокой мощности – в данном случае может подвести хрупкость стенок.

Определяющим фактором для выбора порой является стоимость, которая гораздо ниже в случае с описываемыми моделями. Однако при монтаже чугунные радиаторы тяжеловаты. Стоит упомянуть, что вес обусловлен внушительной толщиной стенок, которая обеспечивает нужную прочность изделиям. Если один раз установить чугунные радиаторы, то можно на много лет забыть об их замене.

Как подключить батарею

Любая ремонтно-строительная деятельность требует составления конкретного плана и проекта. По проекту отопительной системы будет происходить и подключение самого радиатора. «>»>»>»>»>»>»>»>»>

• Терморегулятор для радиатора отопления: назначение, виды, устройство, монтаж в систему и советы по уходу и ремонту (видео + 105 фото)
• Вертикальные радиаторы отопления — как выбрать идеальный радиатор отопления и особенности его применения (90 фото + видео)
• Мощность радиатора отопления: расчет тепловой мощности и методика расчета отопительных радиаторов (85 фото и видео)

Другой вариант подключения — двухсторонний. Здесь предусмотрена с одной стороны труба ввода, с другой труба вывода.

И помните, что при установке важно не только внешнее, но и внутреннее устройство радиатора отопления
