Устройство печной трубы (дымохода) из кирпича и металла

Лучшие модели дымоходов

Комплект Феррум 115 мм, 0,8 мм

Комплект Феррум 115 мм, 0,8 мм

Дымоход предназначен для установки на всех видах каминов. Имеет прямое подключение и оптимальных входной диаметр. Сварочные швы конструкции обладают герметичностью и не пропускают в дымовой канал конденсат. Дымоход имеет наружную оболочку, выполненную из оцинкованной стали. Между ней и стенками основной конструкции проложена минеральная вата, которая защищает кровлю от возгорания.

Достоинства:

• все швы изделия выполнены лазерной сваркой;
• в комплект входит всё необходимое для монтажа конструкции;
• повышенная пожарная безопасность;
• есть оголовок, защищающий дымоход от попадания в него осадков и листвы.

Недостатки:

• небольшая толщина стенок конструкции;
• высокая стоимость.

Комплект Дымок 115 мм, 0,5 мм

Комплект Дымок 115 мм, 0,5 мм

Бюджетный вариант. Внутренние трубы конструкции имеют обмотку базальтовой ватой Rocwool, устойчивы к деформации. Наружная оболочка выполнена из оцинкованной стали. Сварные швы выполнены по технологии TIG.

Достоинства:

• доступная стоимость;
• есть оголовок и переходник с одноконтурной на двухконтурную конструкцию;
• высокое качество использующейся в производстве изделия стали марки AISI.

Недостатки:

• в комплект не входит изоляционный материал для стыков конструкции с кровлей;
• есть только одно крепление к вертикальным сооружениям;
• не рекомендуется для установки на печи и камины, работающих на дровах.

Комплект Феррум 200, 0,8 мм

Комплект Феррум 200, 0,8 мм

Большой пропускной диаметр труб позволяет их устанавливать не только в частных домах, но и в офисных зданиях. Дымоход изготовлен из нержавеющей стали. Конструкция имеет высокую степень прочности.

Среди других достоинств:

• герметичные швы;
• хорошая изоляция;
• простота монтажа;
• высокий вынос;
• есть оголовки на внутреннюю и наружную трубы.

Главный недостаток:

высокая стоимость.

Феникс 120 мм, 0,1 мм

Феникс 120 мм, 0,1 мм

Дымоходы этого вида отлично походят для печей для бани. Подключаются они к задней стенке тепловых агрегатов. В дымоходах хорошая тяга. Она позволяет растопить печь до максимально возможной температуры. Верхняя часть конструкции имеет сужение и оголовок.

Достоинства:

• хорошая изоляция;
• высокие эксплуатационные характеристики;
• наличие подставки для бокового отвода;
• прочные стыковые соединения.

Главный недостаток:

высокая стоимость.

Комплект Вулкан 120 мм, 0,5 мм

Комплект Вулкан 120 мм, 0,5 мм

Конструкция выполнена из нержавеющей стали. Устанавливается она вертикально через отверстие в крыше. У дымоходов этого типа презентабельный вид. Они идеально подходят для загородных домов.

Достоинства:

• наличие утеплённого зонта и сборника конденсата;
• могут устанавливаться на медное печное оборудование;
• надёжность и прочность.

Главный недостаток:

высокая стоимость.

СНиП

Устройство дымоходов регламентируется рядом нормативных документов, требования которых обязательны для исполнения. В их числе строительные нормы и правила. Они определяют порядок установки системы дымоудаления и её эксплуатации.

Требования к монтажу дымоходов изложены в ДБН В.2,5-20-2001 и СНиП 2.04.05-91. Правила эксплуатации и требования пожарной безопасности к дымоходам определены СНиП 41-01-2003. Основное правило устройства каналов отведения дыма: одна печь – один дымоход. Он должен обеспечивать достаточную для вывода всего объёма дымовых газов тягу.

Диаметр дымохода не должен быть меньше размера сечения выходного патрубка печного агрегата или камина. Категорически запрещается устанавливать металлические дымоходы с толщиною стенок менее 0,5 мм. Такие изделия должны обладать повышенной термической и антикоррозийной устойчивостью. Дымовые каналы не должны иметь более трёх поворотов.

Техника противопожарной безопасности

Устанавливать дымоход разрешается в соответствии с требованиями:

СНиП 2.04.05–91У.

ДБН В 2.5-20–200.

НАПБ А.01.001–2004.

Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.

Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.

Если имеется горизонтальный участок, его длина не должна превышать один метр.

В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.

Как подключить дымоход

Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.

Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.

Как собираются детали

Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.

Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.

Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».

Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.

Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.

Фиксация дымохода

Труба крепится к стене только специальными материалами.

Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.

Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.

Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.

Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.

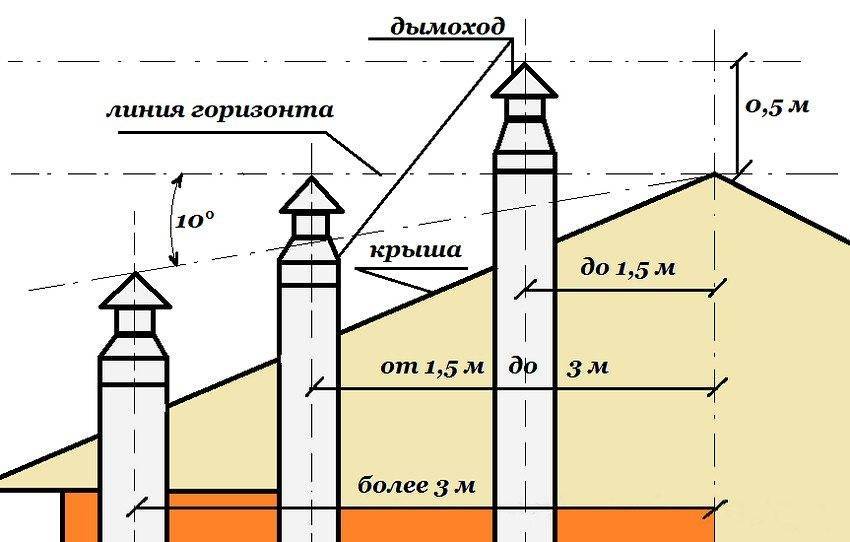

При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.

Проход сквозь перекрытия

Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.

Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.

Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.

Завершающий этап строительства

Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.

Обычно верхушка трубы закрывается дефлектором или красивым грибком.

Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.

Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.

Особенности установки дымоотводящей трубы для дымоходов длительного горения

Один из недостатков конвекционных печей – подверженность образованию конденсата с выраженным запахом дегтя и горючими свойствами, который способен сильно испортить внешний вид дымохода и увеличить риск возникновения пожара. Дымоход должен по возможности минимизировать образование конденсата.

При монтаже сэндвича следует учитывать этот момент и производить монтаж «по конденсату», когда нижнее звено одевается на верхнее. Швы следует тщательно загерметизировать.

Для повышения теплоотдачи конвекционной печи в схему дымохода можно дополнительно включить экономайзер. Этот элемент обеспечивает расходование части тепловой энергии отработанных газов на обогрев воздуха внутри помещения.

Расчет дымохода

Чтобы теплосистема функционировала с максимальной отдачей, важно правильно рассчитать все параметры дымоотводящего канала

• Длина дымохода. Вне зависимости от расположения, суммарная высота конструкции должна быть не менее 3 метров. Высота обеспечивает тягу в топке, при этом учитывается расположение дымохода относительно конька кровли.
• Диаметр трубы. Здесь действует негласное правило, что сечение трубы должно быть в 10 раз меньше топочной камеры.

Также, принимается во внимание производительность Булерьяна. К примеру, теплоотдаче на уровне 300 Гкал/час будет наилучшим образом соответствовать дымоход диаметром 14 см

Способы установки

Существует два варианта прокладки дымохода: внешний и внутренний. Оба обеспечивают должную функциональность, а выбор в пользу того или иного способа зависит от условий конкретного проекта

Во внимание принимается сложность прохода через кровлю, стены и перекрытия, климатические условия, эстетическая привлекательность конструкции, затраты на реализацию проекта и т.п

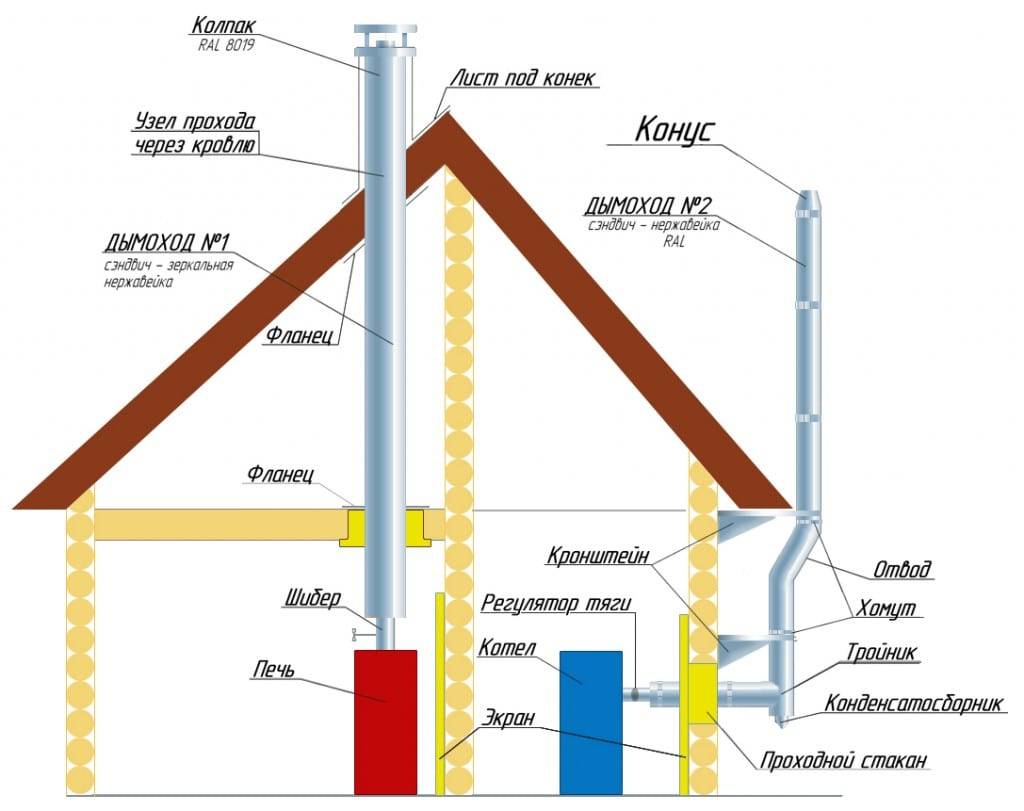

Прокладка внутри дома(ДЫМОХОД №1). В обязательном порядке предусматривает проход через потолочное перекрытие и кровлю. Поскольку дымоход может разогреваться до 50-300°С (разброс обусловлен материалом трубы и наличием теплоизоляции), проходное отверстие должно обеспечивать противопожарную защиту. Для этих целей оставляется зазор 20-25 см, который заполняется негорючим материалом – керамзитом, асбестом и т.п. Длинный горизонтальный участок дымохода отрицательно скажется на уровне тяги. Его протяженность не должна превышать 3 метров.

Наружная прокладка дымохода(ДЫМОХОД №2). В таком случае вывод трубы на улицу производится через стену. Для деревянных построек вывод делается по тем же правилам, что и для прохода через потолок или кровлю. Для кирпичных стен дополнительные зазоры не понадобятся. Некоторые предпочитают монтировать вывод дымохода на улицу через оконный проем. Крепление к стене производится при помощи хомутов. При значительном возвышении трубы над уровнем кровли стоит добавить растяжки. Тяжелый керамический дымоход потребует обустройства отдельного фундамента.

Модульный дымоход из нержавейки и прочие варианты труб

Стальные дымоходы для котельной производятся из стали высокого качества путем сваривания в инертной среде. Такие дымоходы имеют структуру под названием «сэндвич». Внутри дымоход выполнен из стали особого состава, далее располагается слой теплоизоляционного материала, и сверху установлена защитная прослойка из менее качественного металла (в основном применяют оцинкованную или нержавеющую сталь).

Однако, монтаж подобной конструкции сложен. Самостоятельная установка его дома может привести к неприятным и даже трагическим последствиям.

В целях экономии некоторые владельцы частных домов устраивают дымоходы из подручных средств вроде оцинкованных или асбестовых труб. Эффективность и безопасность любого отопительного прибора в такой ситуации крайне сомнительна. В итоге экономия при использовании такого дымохода для дома в любом случае обернется лишними финансовыми затратами в процессе эксплуатации, а также при ремонте.

Устройство дымохода – сложная работа, к которой нужно подходить со всей ответственностью. Прежде, чем начинать монтаж, следует ознакомиться с правилами, которые регламентируют выбор и установку дымовых труб. Только при таком подходе отопительная система будет функциональной и безопасной.

Источник

Конструкция печи для бани из металла

Металлические печки примитивнее кирпичных по следующим причинам: они невелики размером, фактически это топка с близко расположенным тонким корпусом, к тому же металл хорошо проводит тепло, но практически его не аккумулирует. Сложные конструкции имеют место быть, но только в случае увеличения размера, внутренней футеровки и других способов увеличения инерционности материала.

Поэтому простейшая каменка из металла будет представлять собой ящик с колосниковой решеткой внутри, отделяющей поддувало от топливника. Каменка расположится над топкой или сбоку от нее, так же может быть расположен бак для воды.

Ниже пример достаточно простой печки с попыткой создания дымооборота и вариантами расположение бака и каменки, а также защитным экраном, установка которого наглядно продемонстрирована в отдельной публикации:

Печь из металла с футерованным топливным ядром

Футеровка — это выкладка шамотным или просто огнеупорным кирпичом внутренностей печки. При этом резко увеличивается инерционность, а вместе с ней — и время протопки. Так что, если нужно за полчаса перегреть парилку, футеровка будет лишней.

НО! У нее есть один немаловажный плюс: она увеличивает сроки эксплуатации печи, потому что корпус ее подвергается меньшим температурным нагрузкам. И это помимо того, что такая печь дольше держит тепло.

Мы показываем самую простую схему с футеровкой топки и закрытой каменкой:

Варианты расположения водяного бака на металлической печке

Выше вы уже видели, что бак можно просто поставить сверху печи и все нагреется. Но можно поступить и иначе.

Ниже — схемы совмещения каменки и бака, от самых простеньких, где ведро закапывается в камни или же каменка выводится в отдельную емкость, куда попадают печные газы, а бак при этом стоит прямо над огнем (вода закипит раньше, чем камни нагреются) до вариаций на тему рационального использования верха печи, где можно отделить пространство для бака по горизонтали или вертикали, а можно обогнуть с двух сторон каменку, оставив с одной из противоположных сторон воздушный карман, который, как говорят, способствует теплообмену. Полная информация представлена в соответствующей статье.

Варианты расположения бака и каменки:

Да, и разумеется, всегда, когда есть необходимость в горячей воде, можно заменить бак на теплообменник того или иного типа. Если вам интересно больше узнать о этом — почитайте вот эту статью.

Металлическая каменка из трубы

На нашем сайте вы можете найти материал, в котором рассказывается о том, как изготовить подобную каменку. Здесь же мы лишь приведем сами схемы с некоторыми комментариями.

Итак, на выбор владельца есть два варианта печки из трубы:

• вертикальный;
• горизонтальный.

Обычно берут трубу полуметрового диаметра. На рисунке видно, что трубу можно изнутри футеровать (а можно оставить как есть, тогда она прогорит быстрее). Желтым цветом показан шамот вдоль стенок.

Также владелец волен выбрать печку с глухим подом или поддувалом. О разнице между ними говорилось выше

Но обратите внимание на дверцу печи с глухим подом — чтобы не держать ее открытой в ней просверлены дырочки, которые обеспечивают приток воздуха, если наверху труба не перекрыта шибером. Если же чуточку удлинить печь за счет поддувала, то тяга будет регулироваться открытием поддувальной дверцы

Тогда отверстия становятся излишни.

Бак для воды показан на обоих рисунках, однако на деле он является опциональным. Некоторые делают пониже, приваривая на боку печи металлический короб с крышкой — это для удобства наливания при отсутствии холодного водоснабжения в бане.

Горизонтальная печка имеет совершенно другую структуру — каменка у нее получается открытая. Это приваренная корзинка для камней — с такой печкой уже хорошего пара не получить.

Да, и на рисунке мы изобразили колосник (под пламенем) узнаваемым, но в реальности его решетка перпендикулярна направлению, которое вы видите здесь.

Бак для воды приваривается к задней стенке печки.

Устройство дымохода печи

В зависимости от материала для изготовления дымохода, потребуется приготовить и сделать разные отдельные детали. Общие – это воздушная заслонка, для регулировки величины тяги в дымоходе и защитный козырек наверху трубы.

Он необходим для защиты внутреннего канала от попадания воды или снега. Остальные детали разных видов дымохода кардинально отличаются. Разберем основные подробнее.

Дымовая труба из кирпича

Такие дымоходы устанавливают только для прокладывания внутри помещений, сквозь крышу и плиты перекрытий. Не рекомендуется выкладывать кирпичные конструкции в многоэтажных домах.

Схема устройства кирпичного дымохода для печи

Перегородки на разных этажах могут быть смещены, придется выполнять горизонтальные отводки, что практически невозможно сделать на таких конструкциях. Кирпичный дымоход состоит из нескольких основных частей:

• шейка печи. Это квадратная или прямоугольная конструкция выходит из корпуса печи и проходит по всему зданию. В нижней части делается несколько пазов для прочистки каналов от мусора и сажи. Выше корпуса печи выкладывается тонкая полость для установки воздушной заслонки. С ее помощью регулируется сила тяги (выходящего вверх потока воздуха), необходимая для нормальной работы печей и котлов;
• на определенном расстоянии от плиты перекрытия, каменщик начинает выкладывать распушку трубы. Внутренний размер остается неизменным, а снаружи начинают выдвигать кирпичи на третью часть длины кирпича. Наружный размер, в самом широком месте распушки превышает внутренний минимум на 600-700 мм. На 9 рядке, выкладывается шейка трубы. Эта деталь позволяет понизить температуру выходящих газов и служит как своеобразный компенсатор всей конструкции. Распушка выкладывается перед каждой плитой перекрытия;
• «Выдра» – эту часть дымохода выкладывают перед проходом трубы сквозь поверхность крыши. Для ее кладки понадобится 7 рядов. На 6 постепенно увеличивается наружный размер с сохранением внутреннего, на 7 размер уменьшается до основного и кладется шейка трубы;

• Оголовок – это 2 последних рядка кирпичей, которые выставляют наружу, увеличивая наружный размер на 60-70 мм. такая конструкция препятствует попаданию осадков в дымоход, но для полного перекрытия канала потребуется установка защитного козырька или колпака.

Дымоход из сэндвич-труб

Для такого дымохода используется несколько деталей:

• сами трубы из нержавейки или оцинкованного металла с внутренней прослойкой утеплителя. Для нее используется минеральная или базальтовая вата;
• для подключения других участков трубопровода используются всевозможные фитинги. Это могут быть тройники, отводы под разный угол, крестовины и другие детали;
• монтажные муфты или короба для прохода сквозь плиты перекрытия или крышу. Муфты делаются по принципу сэндвич труб. Единственное отличие – они могут изготавливаться из резины. Для изготовления защитных коробов используется тонкая оцинковка. Коробок делается без крышки. Его заводят на трубу, фиксируют на плите перекрытия и заполняют все пустоты минеральной ватой или другим теплоизоляционным материалом. Главное, чтобы не оставалось малейших зазоров;
• для крепления используются специальные хомуты и дюбеля с саморезами;

• сверху устанавливается специальный колпак, защищающий внутренние полости от попадания осадков.

  Схема устройства металлического дымохода

Сложности во время стройки

При постройке начинающий каменщик может столкнуться с несколькими неприятностями:

• Постоянно падает раствор внутрь трубы. Чтобы этого избежать, нужно класть раствор аккуратно дозируя. Если достичь не удаётся — затыкаем трубу крупной тряпкой, которую постоянно «приподнимаем». Она не даст раствору оставаться в дымоходе.
• «Заваливание» трубы. Не стоит класть больше 10 рядов за один день — постройка не выдерживает нагрузки, и проседает. Поэтому кладём в 3—5 приёмов, постоянно контролируя уровень.
• «Кривой» кирпич. Кирпич пластического формования грешит в габаритах порой до 0.5 см. Поэтому стоит контролировать горизонтальный уровень и уровень внутри дымохода. Выступающие «зубы» и края могут привести к «привидениям» — гудению воздуха при высокой тяге.

Дымоход для газового котла в частном доме: основные требования СНиП 2.04.05-91

Мероприятия по устройству дымохода для газового котла, начиная со стадии проектирования и заканчивая непосредственно монтажом системы, должны соответствовать требованиям действующей нормативной базы, так как неправильная установка и эксплуатация газового оборудования ставит под сомнение безопасность людей, пользующихся газовыми установками.

Основные элементы конструкции дымохода:

• газоход — канал, выходящий из котла в трубу дымохода, соединяется переходником;
• трубы дымохода;
• ревизия — крепится к низу дымоотводного ствола и служит для прочистки канала от продуктов горения и удаления излишней влаги;
• крепежные элементы (кронштейны, хомуты) — служат для крепления к стене;
• другие комплектующие для устройства системы.

Требования к дымоходу при установке газового котла

Как правило, расположение газового котла в частном доме планируют на нижнем этаже в отдельном помещении (котельной). Все элементы отопительной системы должны быть соединены между собой строго герметично. Основные правила установки дымоходов для газовых котлов, регламентирующие технологический порядок, представлены в нормативных актах СНиП 2.04.05-91 и содержат такие требования:

надлежащая тяга — обеспечивает полное удаление отработанных газов;

• устойчивость к воздействию высоких температур;
• герметичность стыковочных мест — все составные части по всей протяженности системы дымоотвода должны плотно прилегать друг к другу;
• труба в месте прохождения ее через перекрытие должна быть цельной, без стыков;
• конденсатосборник — конструкция этого элемента должна обеспечивать сбор и удаление жидкости;
• если в конструкции есть повороты, в этих местах устраивают люки ревизии для выполнения диагностики состояния дымохода, его прочистки и отвода конденсата;
• длина ответвления трубы в сторону не должна превышать 1 м;
• возможно допустимое число поворотов на дымоотводных трубах — не более 3;
• высота трубы дымохода должна превышать высоту крыши (в самой высокой точке), чтобы обеспечивалась хорошая тяга и не возникала обратная;
• расстояние между дымоотводными трубами и поверхностью, которая выполнена из негорючих материалов может быть не менее 5 см, а если материал поверхности горюч — не меньше 25 см.

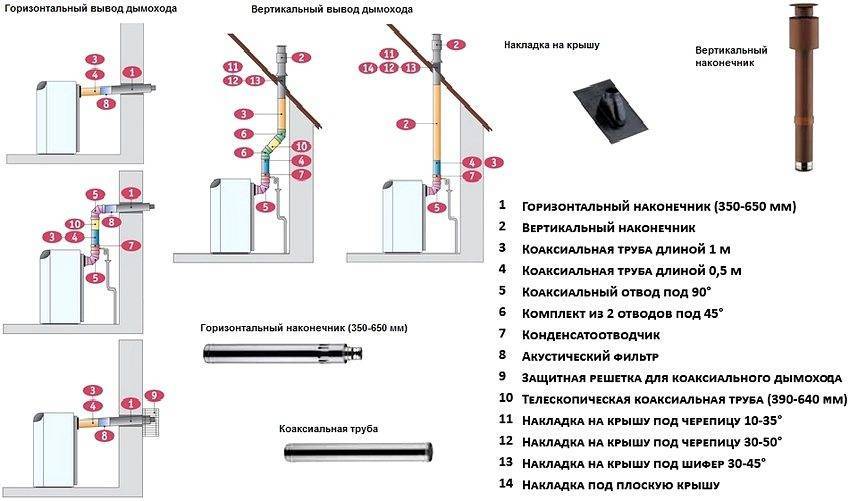

Варианты вывода дымохода газового котла

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома – канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
3. Соединяют оба колена.
4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

Особенность сооружения:

1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

• в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
• место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
• трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

Почему важно все сделать правильно

Одна из главных особенностей дымоходных каналов — высокая пожароопасность. Именно поэтому работы по строительству требуют повышенного внимания.

Неправильно расположенный или неизолированный дымоход часто становится причиной возгораний перекрытий, кровли или близко расположенных стен.

Особенное внимание требуется уделить расположению дымохода в помещениях с деревянными стенами — кирпичный дымоход при прохождении через перекрытия обязательно изолируется слоем раствора, а стены и потолок обшиваются негорючим материалом

Фото 3. Схема правильной постройки дымохода: между самой трубой и деревянными перекрытиями должен быть противопожарный зазор.

Несмотря на возможный риск правильно построенный дымоотводный канал удобен в эксплуатации, прост в уходе и довольно безопасен

Оборудование дымохода часто увеличивает теплоотдачу печи, что особенно важно для любителей жить за городом в зимнее время

Из чего состоит кирпичная труба

Печные трубы из кирпича бывают различных конструкций. Но любой дымоход обязательно имеет следующие элементы:

1. Дверца или вышибной кирпич для чистки. Расположены внизу канала и в поворотах борова, если он есть.
2. Основание с вьюшкой или задвижкой. Выбираются самые ровные кирпичи без трещин — на них будет опираться весь дымоход. При возможности основание должно быть шире трубы на кирпич и образовывать «пятку» — большую площадь опоры.
3. Сама труба. Ровная, с гладкими внутренними стенками, швы без пустот и раковин.
4. Противопожарная распушка при прохождении перекрытий — расширение трубы на 1 кирпич. Она нужна, чтобы снизить температуру края, соприкасающейся с теплоизолирующим коробом.
5. Гидроизолирующая «выдра» — необязательный элемент, расширение трубы при кладке на улице. Выполняет роль капельника — капли дождя не текут по корню трубы, а стекают по стенкам утолщения.

   Фото 1. Так выглядит кирпичная труба с гидроизолирующей «выдрой» и над ней – металлический «зонтик» для защиты от влаги.





















6. Верхняя защита от попадания дождей и снега. Это может быть металлический или бетонный «зонтик», или отделка верхнего ряда кирпичей гидроизоляционным фиброцементным раствором.

Система из нержавеющей стали

Производится из особой легированной стали, она устойчива к коррозии в атмосфере и практически в любых агрессивных средах. Имеет множество преимуществ:

• Небольшой вес, не требующий обустройства фундамента.
• Простота монтажа, который может производиться изнутри или снаружи. В последнем случае конструкция закрепляется на стене специальными кронштейнами.
• Длительный срок эксплуатации за счет высокой устойчивости к коррозии.
• Гладкая внутренняя поверхность, препятствующая накоплению сажи.
• Сооружение может быть установлено в ходе строительства или же смонтировано в готовом здании.

Приемлемая стоимость.

Если дымоход из нержавейки смонтирован снаружи, он требует дополнительного утепления. Иначе из-за серьезных теплопотерь в холодное время года будет образовываться большое количество конденсата

К недостаткам можно отнести необходимость утепления трубы при условии, что она смонтирована снаружи дома. Иначе возникают теплопотери, приводящие к образованию большого количества конденсата, который способен повредить систему отопления. Кроме того некоторым не нравится внешний вид таких дымоходов. При желании можно приобрести специальный кожух, закрывающий трубу, который имитирует любой традиционный материал: черепицу, кирпич и т.п.

Основные требования

Для каждой печи, как правило, следует предусматривать отдельную дымовую трубу или канал (далее — труба). Так как при одновременной топке двух печей печь на нижнем этаже, с более сильной тягой, будет перебивать верхнюю, препятствуя свободному выходу дыма из неё.

Разрешается использовать общий дымоход для двух печей, установленных на одном этаже, при условии устройства рассечки в виде поперечной стены между дымоходами на высоте не менее 75 см. При этом минимальный размер сечения общего канала дымоходов должен быть — не менее 1х0,5 кирпича.

В домах с печным отоплением не допускаются:
а) устройство вытяжной вентиляции с искусственным побуждением, не компенсированной притоком с искусственным побуждением
б) отвод дыма в вентиляционные каналы и установка вентиляционных решеток на дымовых каналах

Дымоходы следует располагать во внутренних стенах здания. Прокладка их в наружных стенах менее экономична и создает трудности при эксплуатации. Проходя через дымоходы в наружной стене, газы отдают часть теплоты неотапливаемому помещению, а в атмосфере из-за низкой температуры атмосферного воздуха газы чрезмерно охлаждаются, что ухудшает тягу. При этом из газов выделяются смолистые вещества, которые проникают сквозь кладку и осаждаются на внешней конструкции дома.

В случае вынужденного расположения стояка дымохода в наружной стене стенка дымохода должна быть утолщена. Утолщение стены выполняется в виде пилястр (квадратных или прямоугольных выступов на стене).

Минимальная толщина кладки между дымоходом и наружной поверхностью стены принимается в зависимости от расчетной температуры наружного воздух:

• при t=-20°С и выше — 38 см (в 1,5 кирпича)
• от t=-20°С до t=-30°С — 51 см (в 2 кирпича)
• от t=-30°С и ниже — 65 см (в 2,5 кирпича)

Для кладки фундаментов печей, очагов и дымовых труб используют те же материалы, что и для фундаментов дома, для основной кладки печей, очагов, дымовых труб и каналов в стенах — кирпич глиняный обыкновенный (полнотелый).

Если стены выложены из силикатного кирпича, шлакоблоков и т.п., участки с дымовыми каналами следует выкладывать из обычного (полнотелого) глиняного красного кирпича.

Изготовление и установка дымохода своими руками

Из каких материалов лучше сделать

Самые простые в монтаже – стальные конструкции. Однослойные стальные изделия требуют утепления и изготовления комплектующих – в общем, работа для патологических трудоголиков, и здесь мы не будем рассматривать их монтаж.

Чертеж и схемы

До начала работ определиться с размерами и начертить схему или чертеж – это поможет правильно рассчитать необходимое количество материалов и правильно организовать работы.

Расчет размеров

Высота трубы определяется в соответствии с требованиями СНиП 41-01-2003, но не должна быть ниже 5 м от колосниковой решетки. Диаметр принимается равным диаметру выходного отверстия отопительного прибора.
