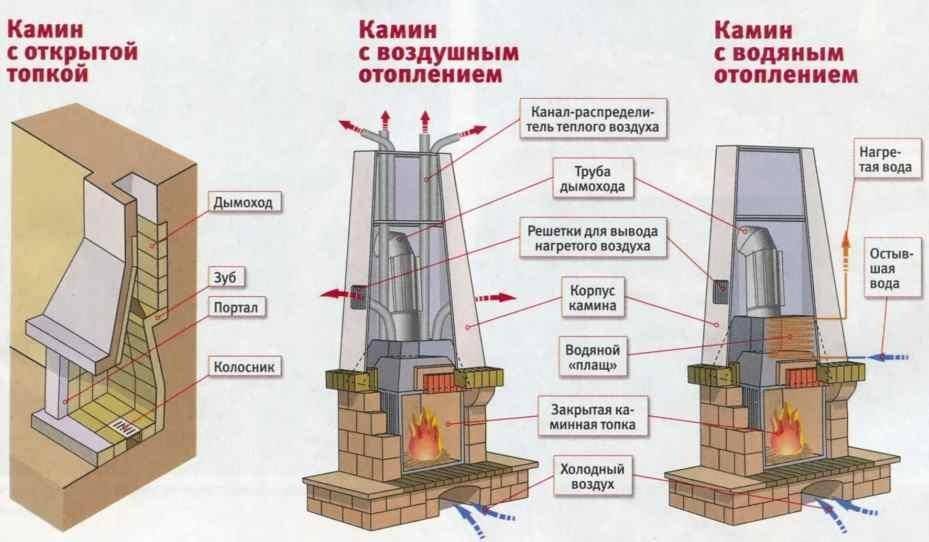

Камин и его устройство

Газовые, электрические и экологические варианты

Не воспользоваться таким видом дешевого и доступного топлива как газ, просто нельзя. Принципиальное устройство камина, работающего на газе, отличается тем, что в камере сгорания установлена горелка, через форсунки которой подается газ. Как и для дровяного, для газового камина нужен приток воздуха, но этот тип устройства не нуждается в зольнике, как в контейнере для золы.

А вот к дымоходу предъявляется большое требование

Да и вообще, работы, связанные с монтажом газового камина в квартире или в загородном доме находятся под пристальным вниманием сразу нескольких служб. Сам камин состоит из следующих частей:

• горелка;
• система автоматического контроля подачи газа;
• топка;
• газовая магистраль или баллон с газом;
• дымоход.

Система дымохода газового камина

Отличительной особенностью данных типов каминов является то, что внутри корпуса обычно монтируется контур с теплоносителем и такой котел уже не носит статус дополнения, а служит единственным источником отопления в небольшом домике.

Основное направление функционирования электрических каминов заключается в создании уютной атмосферы в комнате. Ведь дрова, пламя, дым костра и даже сопровождающие звуки являются качественными иллюзиями. Поэтому и в устройстве электрокамина выделяют всего два элемента: портал и очаг.

1. Портал является обрамлением, которое выполнено в форме, позволяющей устанавливать камин у стены, в углу, в центре комнаты.
2. Очаг дает некоторое разделение типов на категории. В зависимости от механизма создания иллюзий и их качества, выделяют камины с жидкокристаллическим дисплеем, камины на холодном пару, камины с оптической иллюзией пламени.

Пар отлично имитирует настоящий огонь

В продаже имеются готовые топки или вмонтированные в портал, образующие каминокомплекты. Такое разнообразие позволяет покупателю подобрать любой вид очага и подходящее обрамление, которое с легкостью может быть установлено в любом месте комнаты.

Биокамины являются довольно новой, но перспективной разработкой. Благодаря тому, что в качестве топлива используется биоматериал, монтаж дымохода такому камину не нужен. Это делает его мобильным и удобным в применении. Он состоит из одной топки, в которой через специальную форсунку происходит подача топлива.

Виды камина: конфигурация и место расположения

Начиная проект обустройства камина в доме, в первую очередь необходимо продумать место его размещения.

Существует несколько вариантов размещения этого отопительного агрегата:

• Центральное расположение. Размещая камин посреди комнаты, вы безусловно, делаете на нем главный акцент. Выглядит это стильно и позволяет придать интерьеру особый шарм загородного уюта. Такое расположение также позволяет эффективно прогреть помещение, так как теплый воздух будет свободно циркулировать по всей комнате.

  Но есть и недостаток в такой дислокации: камин будет занимать большую часть площади и мешать движения. Поэтому если вы стеснены в квадратных метрах, то от этого варианта лучше отказаться.

• Пристенный камин. Один из самых распространенных вариантов, который обладает массой достоинств: экономия площади комнаты, эффективный обогрев, возможность создания обособленной зоны отдыха и т.д.

  Недостатком можно назвать только тот фактор, что вам придется, как следует позаботиться о пожаробезопасности и проложить дополнительный слой утеплителя между камином и стеной.

• Угловой камин. Такой вариант подойдет даже для самого маленького помещения, так как занимает совсем небольшую площадь. Кроме того, угловая конструкция выглядит особенно стильно. Еще одним преимуществом такого расположения является простая схема порядовки, с которой справится даже новичок в печном деле.

  Если для возведения отдельно стоящего камина нужно иметь определенный опыт, знания и мастерство, так как все стены оказываются на виде, то угловая конструкция позволит скрыть все огрехи. Главное – это выполнить хорошо фронтальную часть, все остальные стороны можно будет скрыть от глаз отделочными материалами.

Учесть нужно также следующие факторы:

• Стена напротив входа в комнату является не самым удачным решением, так как холодный воздух, задуваемый внутрь, будет препятствовать естественной циркуляции теплого воздуха.

• Лучше выбрать место, где камин чуть смещен в сторону от входа. Избегайте сквозняка на пути камина.

Имитация огня и декорирование

Есть много способов создать огонь в муляже камина, чтобы сделать его более реалистичным. Наиболее интересными являются следующие:

• Использование парогенератора — современный метод.
• Освещение гирляндой — простой метод.
• Оригинальное освещение соляной лампой — полезный прием.
• Использование свечей, свечной камин: дизайнерский подход.
• Вентилятор и ткань — театральное решение.
• Использование ЖК-экранов и телевизоров — эффективный вариант.

Если хочется создать качественную имитацию огня, можно использовать все доступные варианты, но нужно помнить, что у каждого способа есть свои достоинства и недостатки.

Для того, чтобы принять верное решение о приобретении или создании красивой и уютной конструкции, необходимо детально разбираться во всех типах, характеристиках и возможностях очагов, а также порядке их эксплуатации и обслуживания.

Схема порядовки кирпичного камина

Схема кладки углового камина.

Лучше всего составить чертеж порядовки на миллиметровой или клеточной бумаге

При составлении плана важно учитывать не только лишь размеры кирпича, но и используйте условные обозначения для его половинок и четвертей. Стартовый ряд, как правило, укладывается «на ребро», второй и последующие ряды – плашмя

Когда кладка выйдет на уровень порядка 30 см от пола (обычно это 3-й ряд), необходимо учесть, что это уже начало низа топки.

Для точного определения необходимого количества строительного материала, вам нужно рассчитать общее количество всех рядов кладки. Обязательно учитывайте, что между кирпичами будет расположена расшивка размером до 5 мм. Если вы не можете составить чертеж порядовки самостоятельно, используйте готовый вариант, приведенный выше.

Устройство фундамента под камин

Нередко вес камина превышает одну тонну. До того, как начинают кладку, обязательно делают фундамент. Знания, как устроен камин, помогают возвести качественную конструкцию, что невозможно без надежного основания. Параметры фундамента зависят от размера сторон будущего очага. К длине и ширине прибавляют по 10-15 сантиметрам и в итоге получают величины основания под конструкцию. Между фундаментами дома и очага должен быть промежуток около 5-6 сантиметров, его засыпают песком и утрамбовывают. Благодаря этому имеется возможность предотвратить появление трещин на агрегате при усадке (детальнее: «Делаем фундамент для камина своими руками»).

При установке каминов обычно используют бутобетонный фундамент. Прежде всего, строят опалубку, ее внутренние размеры должны соответствовать параметрам будущего основания. Стенки опалубки покрывают для гидроизоляции битумом, толем или рубероидом.

Расположение каминной конструкции

Разрабатывая чертеж камина, важно грамотно выбрать месторасположение конструкции. Сооружение подобной системы требует значительных финансовых затрат

Чтобы ваши усилия не пропали даром, данному вопросу следует уделять повышенное внимание.

Какой чертеж расположения камина можно считать наиболее распространенным? Сегодня в загородном доме конструкцию выполняют встроенной в стену или вплотную к стене. Не менее распространены варианты монтажа камина углового типа. В целях экономии пространства, в небольших домах сооружают камины, выполняющие функцию межкомнатной перегородки или встроенные в нее. Реже используют отдельно стоящее оборудование или как часто его называют островной тип (центральный).

У конструкций встроенного и углового типов по периметру должно оставаться свободное пространство величиной не менее метра. Наиболее удачным размещением оборудования профессионалы считают вплотную к поверхности капитальной стены комнаты.

Классическая порядовка

Такая кладка применяется для простого очага из кирпича. Она рассчитана на вмонтированную печь с плитой. Классическая порядовка хороша тем, что ее можно перепланировать своими руками достаточно быстро.

Порядовка классического камина

Пошаговая инструкция классической порядовки:

1. Цокольный ряд выкладывается на ребро. Такой прием позволяет получить необычный внешний вид камина. При формировании цокольного ряда настоятельно рекомендуется использовать чертежи. Схема поможет вам правильно сложить все этапы воедино. Возведение цокольного ряда следует остановить на отметке 26-28 см;
2. Дальше кладка делается плашмя. Первый, второй и третий ряды полностью заполняются строительным материалом;
3. Четвертый ряд – это подина очага. Ее необходимо сложить так, как указано в классической схеме;
4. Дальше приступаем к формированию поддувала (зольника). Печь, работающая на дровах, обязательно должна иметь место, где будут собираться продукты горения. На этом этапе также изготовляется металлическая решетка своими руками из подручных материалов. Решетка кладется на пятый ряд кирпича;
5. Решетка прижимается следующим слоем;
6. После чего можно приступать к закладыванию портала. Клада в этом случае начинается с нижнего оклада;
7. Возведение портала продолжается до 13 ряда. Стоит отметить, что на 11 позиции необходимо приступить к формированию наклона – «зеркала»;

8. На 16 ряде формирование зеркала заканчивается. Кладка доводится до 17 позиции, с которой начинается формирование фасада;

   Камин в доме. Рекомендации

9. С 19 ряда начинают выкладывать дымоход своими руками. Стандартные размеры дымоотвода: 27х14 см. На 22 позиции устанавливается задвижка, которая будет закрывать печь;
10. На последней позиции создается желаемая форма дымохода;

На этом этапе классическая кладка камина заканчивается. Кирпичный камин, построенный по рассмотренной схеме, отличается хорошим КПД и неплохой теплоотдачей. Он хорошо справляется с обогревом даже больших комнат.

Стандартная схема камина

Сначала необходимо рассмотреть, каким образом распространяется тепло в комнате от источника тепла, и как появляется в помещении холод. Главное, что тепло уходит из помещения в основном через окна и входные двери. Восполняется это тепловыми источниками – печи, камины, радиаторы, теплые поды. В последнее время стали достаточно популярными у богатых владельцев загородных домов и элитных квартир камины.

Построить камин собственноручно не так уж и сложно. Ныне, учитывая разнообразие на строительном рынке готовых конструкций для устройства камина, есть возможность построить камин даже в небольшом дачном домике.

Перед тем как приступать к установке камина в доме, лучше сперва тщательно ознакомиться с его схемой

Схемы камина:

• Отдельно стоящие или открытые (альпийские – расположены, где угодно в комнате, чаще по центру);
• Встроенные в стену или с каминной топкой;
• Пристроенные к стене;
• В нише – это классические камины (английские);
• Камин Рамфорда.

Камины всегда были разнообразными и подвержены влиянию моды. Классические – принцип камина с П-образным порталом и открытой топкой. Бывают еще изразцовые (в основном, производятся в России), в стиле кантри – в пристенном или угловом исполнении, в стиле модерн – малых форм с Д-образной формой портала (домашний вариант устроен с боковым дымоходом).

Классификация каминов будет неполной, если не упомянуть, что топливо для каминов различно – на дровах или угле, газовые, электрические и биотопливные.

Подготовка проекта

Чтобы построить угловой камин своими руками, необходимо разработать ряд инструкций, которые будут определять ход работ. Такие инструкции называются проектом. В него включается описание модели, используемые инструменты и материалы, чертежи камина в разных плоскостях, а также подробная схема кладки корпуса камина.

Готовые проекты, которые были разработаны профессиональными мастерами, позволяют построить камин любой сложности. Чтобы воспользоваться ими, необходимо выбрать подходящий по внешнему виду и производительности вариант. Многие ресурсы, которые специализируются на вопросах каминной и печной кладки, предоставляют платные проекты по персональному заказу.

Нарисованная модель камина

Самостоятельная подготовка включает в себя расчеты основных габаритов камина. Как ни странно, но к этим габаритам не относятся внешние размеры. Перечислим основные требования, которые предъявляются к устройству.

• Для эффективного сгорания топлива и обеспечения вывода продуктов требуется разность давлений в дымоходе. Хорошая тяга является прямым показателем правильного выполнения всех монтажных работ.
• Функции обогрева камина должны обеспечить выделение тепла, достаточным для того, чтобы комната наполнилась теплом в течение часа.
• Выделенное тепло должно быть направлено в помещение, а не выводиться через дымоход наружу.

Реализация всех этих требований возможна при грамотном сочетании размеров топки камина с размерами отапливаемого помещения. Существуют готовые таблицы, в которых указаны параметры топки, которые по некой математической формуле зависят от линейных размеров помещения. Необходимо подобрать максимально подходящее значение площади и воспользоваться табличными данными. Если такой возможности нет, тогда все расчеты придется сделать самостоятельно.

Пример таблицы с размерами каминов

Для вычисления основных габаритов нужно запомнить несколько элементарных формул. Площадь топочного отверстия = площадь комнаты : 50. В строгом смысле, данная формула должна устанавливать зависимость площади от объема помещения, ведь высота комнаты существенно влияет на количество энергии для нагревания. Указанный вариант расчет предполагает некий запас мощности.

Для конкретных размеров каминного отверстия придется решить несложное уравнение и подобрать высоту и ширину, которые в долевом соотношении определяются пропорцией 2:3. Полученные конкретные результаты используются при вычислении глубины топки, которая составляет 2/3 части от высоты проема.

Следующим узлом, который подлежит расчету, является дымоход. Здесь важна не столько его длина, сколько размер части, выступающей над кровлей крыши. При достаточном удалении от конька пользоваться нужно следующим правилом. Линия, проведенная через конек и верхнюю точку дымохода, составляет угол 10° с горизонтальной линией. Естественно, что такой принцип даст весьма приблизительные результаты, так как измерить этот угол точно без спец приборов нет возможности.

Как можно декорировать камин

Дизайн каминных конструкций должен соответствовать интерьеру помещения, в котором их устанавливают (подробнее: «Создаем оригинальный интерьер комнаты с камином»). Они могут быть оформлены в различных стилях, начиная от классики и заканчивая современным модерном. Согласно русским традициям, камины нередко облицовывают изразцами (прочитайте: «Чем облицевать камин — советы по облицовке»). Такие очаги добавляют в любой интерьер уют и создают атмосферу комфорта. Камины отделывают фарфоровыми изделиями, украшают изразцами, инкрустированными позолотой.

Камин является прекрасным дополнением и украшением любого интерьера. Очаг дарит тепло, уют, покой, комфорт и умиротворение. Строительство камина из кирпича собственными силами нельзя назвать простой строительной задачей. Но все равно самостоятельно возвести его можно, если следовать инструкции.

Дровяные камины для дома: цены с фотопримерами

Купить дровяной камин для дома несложно. Но как разобраться с ассортиментом моделей и их стоимостью? Сейчас рассмотрим некоторые из них с фото примерами. Ведь если перед глазами есть изображение, как будет выглядеть дровяной камин, решить вопрос выбора будет проще. Стоимость устройств указана по состоянию на январь 2018 года.

Марка, модель	Габариты (ШВГ), мм	Тип расположения	Мощность (теплоотдача), кВт	Стоимость, руб.
Invicta Norik	620×674×465	Пристенный	6	52300
Бранденбург	560×840×460	Пристенный	9	14000
EVA 992 (Bordelet)	1170×690×1170	Островной	13,5	88000
Везувий ПК-01(220)	734×843×528	Угловой	9	21600
Kratki Koza K9	766×66×546	Пристенный	13	61000
Везувий ПК-01	434×813×500	Пристенный	9	18700
