Как выбрать место под строительство
Такой камин принято пристраивать к несущей стене напротив наружной двери и подальше от окон. Подобное расположение считается оптимальным для эффективного обогрева помещения. При этом существует множество вариантов монтажа камина: встроить его в стену, расположить в глухом углу или установить устройство отдельно. Выбор места зависит от интерьера помещения и наличия свободной площади.
Правильно построенный камин не будет дымить и разбрасывать искры, но все же не следует размещать его поблизости от легковоспламеняющихся предметов интерьера. Желательно выбрать место таким образом, чтобы окон не было в непосредственной близости от камина, а также напротив него: так максимум тепла будет задерживаться в помещении.
Кладка камина
Созревший фундамент застилается двумя слоями рубероида, после чего приступают к кладке тела камина:
- Выкладывают 1-й ряд, который является сплошным. Здесь кирпичи устанавливаются на ребро. Каждый ряд сначала выкладывайте без раствора, чтобы определить, насколько кирпичи подходят друг к другу. Если блоки лежат ровно, скрепляйте их раствором (ширина швов — 3 мм), предварительно смачивая водой для лучшей адгезии.
- В ряду №2 блоки укладываются на постель (плашмя). При этом в нем оставляют свободное пространство для установки зольного ящика.
- Ряд №3 выкладывается согласно порядовке. Он содержит огнеупорные кирпичи, которые частично перекрывают зольный ящик и одновременно формируют дно топливника.
Общую перевязку для шамотной и обычной кладки делать нельзя, так как коэффициенты теплового расширения (КТР) у этих материалов сильно отличаются.
Кладка арки
В ряду №4 закладывается колосниковая решетка. Ее и другие металлические элементы следует устанавливать так, чтобы между ними и кирпичом оставался зазор в 5 – 10 мм — опять же из-за разницы в КТР. Этот зазор заполняют прокладкой из асбеста — шнуром или картоном.
В ряду №5 кирпичи слегка выдвигаются вперед, как бы образуя перекрытие.
Основные элементы углового камина
Каминный стол – стадия возведения камина из огнеупорного материала. На его столе находится нижняя топочная площадка.
Поддувало — канал подачи кислорода для лучшей тяги в топке.
Камера для золы – углубление, где содержится зола после сгорания поленьев.
Решётка из колосников – располагается внизу топки, где укладываются поленья для растопки очага.
Нижняя топочная площадка – подтопливник, нижняя топочная часть, выполнение которой обязательно из жаростойкого материала.
Топка – ниша, сложенная из шамотного кирпича, где горят дрова
Дымоход – это труба, по которой дым выходит наружу.
Дымовая задвижка или шибер предназначена для регулировки тяги горения огня в очаге.
Дефлектор – насадка на верхнюю часть трубы защищает от попадания дождя внутрь и улучшает тягу.
Расчет размеров
Прежде чем отправляться за материалами и приступать к кладке камина из кирпича, необходимо рассчитать его размеры и определиться с формой. В первую очередь следует произвести расчеты топочного отделения – от него будет зависеть мощность камина, а следовательно и габариты остальных составляющих.
В комнатах со стандартной высотой потолков соотношение площади отверстия топочной камеры к площади помещения составит около 1:50. Если площадь комнаты 15 м², площадь портала будет 0,3 м², если комната 20 м², портал будет 0,4 м² и т.д. При этом следует учитывать, что высота портала должна быть на 1/3 меньше его ширины.
На изображении ниже вы сможете визуально оценить правильные пропорции каминной топки:
Дым из топки поднимается в хайло (дымосборник), проходит через перевал, не позволяющий дыму и саже попадать в помещение. Над дымовым отсеком расположена специальная задвижка для перекрытия доступа холодного воздуха с улицы через дымоход, когда камин не используется.
Хорошо подумайте, где будет стоять будущий угловой камин из кирпича. Размеры конструкции должны гармонично вписываться в интерьер или даже влиять на его формирование. Так, вокруг камина можно поставить кресла и журнальный стол, организовать рядом рабочее место или просто постелить теплый ковер. При выборе места определите, где будет проходить дымоход через перекрытия на улицу. Для этого подойдет наружный угол комнаты или внутренний – это дело вкуса и зависит от планировки.
Чертежи камина
Когда с месторасположением и габаритами покончено, осталось определиться с последовательностью работы. К счастью, для этого существует такая полезная вещь как порядовка. Угловой камин из кирпича, как и любой другой, построить «на глаз» невозможно. Эффективный результат возможен только в случае строгого соблюдения инструкции.
Порядовка нужна не только для того, чтобы видеть каждый свой шаг, но и для расчета необходимого количества стройматериалов. Она подробно показывает, сколько кирпичей нужно на каждом этапе работы, поэтому остается лишь сложить все данные и не забыть прибавить к ним 10% про запас (на случай ремонта, брака или боя). В самом конце статьи вы найдете подробную порядовку одного из вариантов угловых каминов.
Материалы для камина
Для кладки каминов можно использовать только глиняный полнотелый обожженный и шамотный кирпич. Помимо этого вам понадобится глиняный кладочный раствор. Его делают из просеянного мелкого песка (лучше карьерного, а не речного) и глины (в идеале синей). Для прочности в раствор добавляют портландцемент не ниже М300. Для строительства прочного фундамента нужен щебень, шамотная или кирпичная крошка. Колосник будет сделан из арматуры, а перемычки портала – из стальных уголков.
Топливник необходимо выкладывать только шамотным кирпичом, а корпус и дымоход – глиняным красным. В том случае, если топливный отсек отделен от корпуса камина «теплым швом», для кладки последнего можно использовать перфорированный кирпич, сэкономив на материалах. Для кладки той части дымохода, которая расположена снаружи (над крышей) можно взять отделочный кирпич, поскольку он обладает высокой атмосферостойкостью.
При замешивании раствора сперва просейте песок через сито с ячейками 1,5 мм, а потом добавляйте его малыми порциями, чтобы добиться идеальной консистенции – раствор должен слегка прилипать к мастерку. Пропорции глины и песка зависят от жирности глины. Ориентировочно их берут в соотношении 2-2,5 части глины и 1,5-2 части песка.
Подготовка проекта и расчет размера
Любое строительство, пусть даже немасштабное, как камин, требует подготовки проекта. На этой стадии должны быть учтены все нюансы будущего возведения и последующей эксплуатации постройки. Для составления проекта лучше обратиться к человеку, профессионально этим занимающемуся. Он проведет все необходимые расчеты и составит чертеж углового камина с учетом нужд заказчика.
Самостоятельное проектирование камина, в случае если эта область предметно не знакома, может в итоге привести к невозможности его использования. Другой выход, кроме обращения к специалисту, это использование типового проекта. Благо в связи с популярностью использования в интерьере каминов, их можно найти в интернете превеликое множество. Однако и здесь подходить к выбору нужно крайне ответственно.
Другим основополагающим моментом подготовки к возведению камина является определение размеров будущего сооружения. Они зависят от размера помещения, где предполагается установка камина и, в отличие от проекта, могут быть рассчитаны без особых навыков.
Для начала нужно узнать площадь комнаты, обогрев которой камином предполагается, или сумму площадей нескольких комнат. Один процент от получившегося числа будет обозначать площадь топки, необходимой для обогрева помещения или помещений с определенной площадью.
В угловых каминах преобладают трапециевидные и треугольные топки, такая форма позволяет добиться наибольшей эффективности теплопередачи
Ширина фронтальной стороны для треугольной топки определяется следующим образом: из площади топки извлекается корень квадратный и результат умножается на 2. Длина оставшихся двух сторон определяется как результат деления размера фронтальной стороны на 1,4. Высота топки углового камина, как правило, равняется ее ширине или немного ее превосходит. Определив данные параметры, можно подбирать наиболее подходящий проект углового камина из тех, что размещены на просторах сети.
Правильное определение параметров
Угловой камин, размеры которого уже рассчитаны, может изготавливаться из любых материалов и иметь определённую облицовку очага. Пред тем как определиться с выбором, рекомендуем ознакомиться со следующими правилами выбора:
Критерии выбора
Подробное описание
Декоративные очаги
Размеры камина углового во многом зависят от типа выбранного для установки очага и используемого для его функционирования топлива.
Если вы ищите исключительно декоративное решение или топку, которая будет выполнять роль дополнительного источника отопления дома или квартиры, рекомендуем обратить внимание на камины, работающие посредством биоэтанола, электричества.
Эффективные очаги
Инструкция по установке готовой модели всегда входит в базовую комплектацию. Самыми эффективными очагами, способными стать основным источником отопления в помещениях, являются газовые и классические дровяные конструкции.
Если установка газового котла возможна как в частном, так и в многоквартирном доме, то дровяные топки требуют обязательного проведения дымохода, что возможно только в своём доме.
Следует отметить, что монтаж таких установок более сложный, затратный и продолжительный.
Бюджетные материалы
Большую роль играет и выбранная отделка, материалы изготовления очага и портала.
Самые недорогие и бюджетные покрытия – это гипсокартон, металлопрофиль, керамическая плитка, декоративная штукатурка.
За счёт своей невысокой стоимости, конструкции порталов, очагов или такая облицовка, обеспечивают менее высокую эффективность и КПД.
Дорогостоящие покрытия
Цена на материалы, покрытия образующие и дающие печи угловой дополнительную теплоёмкость, КПД, теплоотдачу достаточно высокая.
К данной категории относятся изразцы, природные минералы, чугун, сталь
Отличительные особенности материалов – это практичность, долговечность, огнеупорность, простой уход и экологичность.
Расчет размеров конструкции и ее основных частей
- Определите размер конструкции. Размер камина зависит от площади и объема комнаты, которая будет отапливаться.
- Рассчитайте площадь отверстия топки. В проекте Е. Докторова она составляет 0,2 кв. м. Ширина отверстия должна на 2/3 превышать высоту. После этого следует рассчитать глубину отверстия. Соотношение между высотой и глубиной должно быть 1 к 2 или 2 к 3. Эти размеры позволят добиться хорошей отдачи тепла и избежать сильного задымления.
- Рассчитайте размеры дымового отверстия трубы. Его площадь зависит от площади щели топочной части. Последняя должна превышать размеры дымового отверстия в 8-14 раз.
Угловой камин “Аннушка”
Пропорции углового камина
Для агрегата существуют заданные пропорции, которые следует учитывать при проектировании. Расчеты весьма просты, но требуют особого внимания, так как правильное соотношение всех элементов имеет существенное значение для функциональности и безопасности конструкции.
Ниже представлена пошаговая инструкция проектирования углового камина:
- На обычном листе в клетку нужно в масштабе изобразить периметр комнаты, где планируется установка камина.
- Объем топливного отсека для максимально эффективного обогрева должен равняться 1/50 (2%) от объема комнаты.
- Соотношение пропорций для расчета глубины портала, где будет установлен камин, в идеале составляет 1:2 или 2:3. Так получится добиться максимальной теплоотдачи и минимизировать уровень возможного задымления комнаты.
- Оптимальная площадь отверстия для дымохода – 1/8 или меньше от размера топки.
- Для круглой трубы минимальный диаметр составляет 100 мм, при этом изделие в среднем достигает 5 м в высоту.
Виды угловых каминов
Электрокамин можно устанавливать в квартире
Угловой камин в классическом исполнении состоит из портала (корпуса), топки, зольника, колосниковой решетки, системы дымовывода. На сегодняшний день существует несколько разновидностей отопительных сооружений.
Электрокамин
Модели напольного и пристенного типов устанавливаются в квартирах без получения разрешения. Устройство выглядит как стандартный обогреватель с имитацией пламени и тлеющих угольков. Угловой электрокамин стоит недорого и прост в эксплуатации.
Печи-камины
Поддерживают длительное горение, работают на твердом топливе. Фасад полукруглый, что обеспечивает расширенный обзор огня. В момент горения тепло отражается от стенок и равномерно распределяется по комнате. В пользовательский рейтинг печей-каминов включены следующие марки:
- Теплодар, работающими на дровах. Отличие сооружения – компактные габариты, КПД 95 %. Подходят для бани, совмещаются с парогенераторами;
- Бавария с верхним выводом дымовых каналов. Немного вытянутое устройство имеет мощность 9-12 кВт и рассчитано на объем помещения до 180 кубов. Декоративный вид создает жаростойкая плиточная облицовка, а функциональность – качественная варочная панель;
- Eurokom, поддерживающие длительный режим горения. Польский чугунный аппарат оснащается варочной поверхностью;
- Godin с футуристичным или классическим дизайном. Французская продукция выпускается в корпусе из чугуна, стали, с облицовкой из кафеля. Благодаря системе вторичного дожига качественно прогревается гостиная, кухня или все жилище;
- Нева от российского производителя. В качестве топлива используются дрова. Чугунная печка имеет небольшие габариты (0,87х0,64 м), но качественно прогреет дом на 60 м2.
Биокамины
Кирпичная печь-камин может оснащаться духовкой, варочной плитой, водяным контуром
Работают на спиртовом топливе, поэтому требуют соблюдения правил эксплуатации. Смесь для розжига заливается только в специальный отсек, а потом поджигается. Биокамин отличается экономичностью – заправлять топливо нужно только 1 раз за 3-7 часов. Производители предлагаются современный способ управления интенсивностью горения – со смартфона или пульта ДУ.
Кирпичные модели
Рассмотреть устройство и особенности кирпичных модификаций стоит на примере модели Аннушка, сконструированной Е. Докторовым. Сооружение монтируется у внешней или внутренней стены здания.
В классическом проекте топочное отверстие равнялось 0,2 м2, причем ширина была на 2/3 больше высоты. Для хорошей теплоотдачи и отсутствия дыма глубина и высота топки соотносятся как 1:2 или 2:3. Дымоход меньше топки в 8-14 раз. К другим особенностям авторского камина относятся:
- наличие фундамента на 15-20 см больше каминного пространства;
- обустройство экранирования из оцинкованного железа. Его размер – 100х200 см;
- выступ верхнего края экрана на 35-36 см от топки и на 7-8 см от стен;
- использование изоляторов из керамики;
- наличие жаростокой прослойки возле деревянных стен – применяется асбест или огнестойкий гипсокартон;
- первичная укладка материалов насухо;
- теплоизоляция точки выхода дымохода на чердак или второй этаж
- вывод оголовка трубы на 50 см от кровельного покрытия.
Газовые устройства
Для газового камина требуется разрешение и наличие исправного дымохода
Сооружения подключаются только после получения разрешения от специалистов. Установка занимает много времени, но готовое изделие почти не выделяет продуктов сгорания, не требует частой чистки от копоти или сажи.
Металлические варианты
Для закладки понадобится дровяной вид топлива. Аналогично кирпичным требуют сооружения дымохода, но фундамент выполняется в виде прослойки снизу. Заводская дверка из огнеупорного стекла позволяет просматривать пламя.
Угловые и пристенные электрокамины
Основное отличие – разная конструкция каминной крышки. В первом варианте она имеет форму, позволяющую ей вписаться в угол комнаты. У пристенных крышка имеет ровную заднюю грань, параллельную стене. Если вам необходим маленький электрокамин, такие модели заслуживают внимания.
Угловые из-за конструкции больше по габаритам. Но часто покупатели отдают предпочтение именно им. Ведь с их помощью удается оформить любой незанятый угол. Это особенно касается помещений с двумя и больше выходами.
Если вам необходим электрический камин с эффектом живого пламени, оформленный углом, в нашем каталоге вы сможете его подобрать. У нас также имеются модели, устанавливаемые вдоль стен. Они оформлены обычными или паровыми очагами ведущих производителей.
Рисуем проект углового камина
Прежде чем приступить к строительству углового камина в доме, необходимо составить подробный проект и выполнить чертеж. На чертеже должны быть отражены все элементы конструкции, проставлены размеры.
Если вы хотите увеличить габариты камина, сразу рассчитайте, сколько дополнительного материала на это уйдет и какая мощность камина при этом получится.
Ниже мы приводим схему кладки, где снование топочной камеры будет начинаться с шестого ряда. Вы же можете несколько изменить подобную конструкцию, в зависимости от назначения камина и личных предпочтений.
Если главной задачей углового камина является обогрев помещения, то топку необходимо делать низко, чтобы хорошо прогревался пол, забирая снизу холодный воздух.
Если же главным назначением камина служит декоративная функция, то можно приподнять топку над полом
Рассчитываем размер топочной камеры
От размеров помещения будут зависеть габариты камина, поэтому ниже мы приводим таблицу, которая подскажет, как правильно рассчитать размеры конструкции.
Площадь помещения необходимо разделить на 50.
Правильные пропорции каминной топки
Это значение и будет подсказывать, какой площади должен быть проем топочной камеры.
Например, для средней по размеру комнаты (20-25 кв метров) нужно делать камин с топкой шириной 0,5 м2.
Что касается общих габаритов конструкции, то идеальным является соотношение ширины и высоты 3:2.
Как говорилось выше, большое значение имеет глубина топливника. От нее напрямую будет зависеть эффективность обогрева. Придерживайтесь примерно следующих пропорций: глубина топливника = ½ или 2/3 от высоты топки.
Размер камина должен быть выдержан в определенной пропорции
Если вы ради декоративных целей решите увеличить объем и глубину топочной камеры, то учитывайте, что при этом значительно снизится эффективность обогрева комнаты.
Рассчитываем размер дымохода
Не менее важно правильно рассчитать размеры дымохода, так как от этого напрямую будет зависеть тяга. Оптимальным соотношением является сечение трубы в размере 1/10 от площади входа топочной камеры
Оптимальным соотношением является сечение трубы в размере 1/10 от площади входа топочной камеры.
Если дымоход имеет круглое сечение (например, если вы используете сэндвич трубы для строительства дымохода), то берите диаметр не менее, чем 150 мм.
Расположение дымоходной трубы на крыше относительно конька
При меньшем диаметре значительно снизится тяга.
Высота дымохода должна быть не менее 5 метров. Но если дом в 2-3 этажа, то ее придется, конечно, поднять. Здесь необходимо будет ориентироваться на положение конька крыши.
Ниже представлены определенные закономерности вывода дымохода, которые ориентированы на положение конька крыши.
Расчет материала
Подсчет необходимого количества кирпичей ведется в точном соответствии с чертежами камина и порядовки кладки. Такие схемы разрабатываются предварительно, и при выполнении работ нужно их строгое соблюдение.
При подсчете количества штук половинки и трехчетверки, указанные в схеме, считаются за целый кирпич. Полученное число умножают на коэффициент 1,2 для учета брака и повреждения при перевозке.
Швы выполняют не более 3 мм, такая кладка требует ведра раствора на 100 кирпичей.
Песок
Карьерный песок используют для приготовления кладочного раствора для топки, свода и нижнего отдела трубы. Для строительства других частей камина допускается использование речного и морского песка.
Перед закладкой в раствор песок обязательно просеивается через сетку с отверстиями не более 3 см и промывается под напором воды через сито из мешковины.
Кирпич
Для ответственных мест камина таких, которые нагреваются до высоких температур, используют огнеупорный материал. Остальная кладка требует применения обыкновенного керамического глиняного кирпича.
Если предусмотрен арочный свод, для него приобретают клинчатый кирпич, который допускается сделать самостоятельно из шамотного кирпича, обточив его до нужной формы.
Для кладки каминов из кирпича не применяют силикатный кирпич из-за его особенности впитывать влагу.
Не рекомендуется класть пережженный кирпич темно-коричневого цвета или недостаточно обработанный бледно-розового цвета. Допускается его применение при строительстве штучного фундамента и первого ряда камина не более 20% от общего количества.
Раствор
Для кладки топочной части и трубы применяют глинистый раствор, который является родственным составу кирпича и расширяется вместе с ним в одном режиме. Добавление песка в раствор осуществляется в зависимости от проведенного испытания глины на жирность.
Для кладки основания, боковых поверхностей, низа камина используют раствор с добавлением цемента из расчета 1 кг на ведро раствора.
Глину замачивают в воде до полного намокания в течение недели, каждый день перемешивая ее. После этого добавляют песок и замешивают раствор для кладки своими руками.
Допускается применение современных готовых сухих смесей для кирпичной кладки печей, которые просто размешивается с водой. Описание свойств различных сухих смесей, их назначение и фото внешнего вида упаковки можно найти в магазинных каталогах.
Угловые камины из кирпича
Технология каминной кладки
Любые печи и камины выкладываются с соблюдением определенных требований, отличающихся от технологии возведения обычных стен из кирпича. Правила следующие:
- Каждый ряд углового камина сначала складывайте как конструктор, без применения раствора. Тщательно подрезайте и подгоняйте кирпичи друг к другу на сухую.
- Перед нанесением раствора погружайте керамический кирпич в емкость с водой на 2—3 минуты, давая выйти пузырькам воздуха из пор. Огнеупорный камень замачивать не требуется, достаточно протереть поверхности от пыли.
- Для скрепления керамических кирпичей используйте глиняно-песчаный раствор, шамотные камни ставьте на «Мертель МШ-28». Не превышайте толщину шва 5 мм и не связывайте шамотную кладку с обычной.
- После установки кирпич разрешается пристукивать, а двигать в горизонтальной плоскости крайне нежелательно. Выдавливаемый по бокам раствор убирайте кельмой.
- Строго выдерживайте горизонталь при кладке каждого ряда. Для этого применяйте шнур и строительный уровень.
- Не допускайте отклонений от вертикали, постоянно проверяя стенки с помощью отвеса и того же уровня.
Чтобы на внутренних стенках углового камина оседало поменьше сажи, поверхности стоит максимально выровнять. Мастера пользуются простым приемом: уложив 3—4 ряда, протирают стенки изнутри влажно тряпкой и таким образом замазывают швы. Основные приемы кладочных работ продемонстрированы в видеосюжете:
Первая растопка выполняется спустя 2—3 дня, когда раствор окончательно высохнет. Из-за сырости в дымоходе возможно образование воздушной пробки, удаляемой путем прогрева вертикального канала.
Теплозащита примыкающих к камину стен
Размещение отопительной конструкции вплотную к стене требует соблюдения определенных мер противопожарной безопасности. Делается это за счет установки специального теплозащитного экрана.
Он может быть выполнен из разных материалов:
Можно приобрести специальное теплоотражающее покрытие из фольги. Оно крепится к стене за камином при помощи саморезов.
Данное покрытие должны незначительно выдаваться за края камина по всему периметру кладки, примыкающей к стенам. Данный вариант является наиболее дешевым.Кроме теплоотражающей фольги, защита стен может быть выполнена из керамической плитки. Такой вариант защиты не только позволит соблюсти меры противопожарной безопасности, но и украсить интерьер любого помещения за счет разнообразия цветовых решений.
Теплозащите стен от перегрева должно уделяться не меньшее внимание, чем проектированию и строительству самой отопительной конструкции
Характерные черты и преимущества углового камина
Среди особенностей угловых каминов, выгодно выделяющих их на фоне фронтальных моделей, можно выделить следующие:
Угловое расположение позволяет существенно экономить площадь, занимаемую камином. Помещение, оборудованное таким сооружением, является более эргономичным. Благодаря этому допускается использование углового камина без потери комфорта даже в относительно небольших интерьерах, например, в спальне.
В свою очередь фронтальные модели очень требовательны к свободному пространству, их устанавливают в основном в залах или гостиных.Контакт корпуса камина со смежными стенами разных комнат позволяет добиться большей его эффективности, как отопительного прибора. Кроме комнаты, где он расположен, прогреваются также и другие примыкающие к ней помещения.Расположение камина в углу является выигрышным и в эстетическом плане. Очаг пламени такого камина хорошо просматривается из любой точки помещения, где он находится.В отличие от встроенных каминов угловой камин может быть установлен уже после проектирования и возведения дома.
Подготовка проекта и расчет размера
Любое строительство, пусть даже немасштабное, как камин, требует подготовки проекта.
На этой стадии должны быть учтены все нюансы будущего возведения и последующей эксплуатации постройки. Для составления проекта лучше обратиться к человеку, профессионально этим занимающемуся. Он проведет все необходимые расчеты и составит чертеж углового камина с учетом нужд заказчика.
Самостоятельное проектирование камина, в случае если эта область предметно не знакома, может в итоге привести к невозможности его использования.
Другой выход, кроме обращения к специалисту, это использование типового проекта. Благо в связи с популярностью использования в интерьере каминов, их можно найти в интернете превеликое множество. Однако и здесь подходить к выбору нужно крайне ответственно.
Другим основополагающим моментом подготовки к возведению камина является определение размеров будущего сооружения. Они зависят от размера помещения, где предполагается установка камина и, в отличие от проекта, могут быть рассчитаны без особых навыков.
Для начала нужно узнать площадь комнаты, обогрев которой камином предполагается, или сумму площадей нескольких комнат. Один процент от получившегося числа будет обозначать площадь топки, необходимой для обогрева помещения или помещений с определенной площадью.
В угловых каминах преобладают трапециевидные и треугольные топки, такая форма позволяет добиться наибольшей эффективности теплопередачи
Ширина фронтальной стороны для треугольной топки определяется следующим образом: из площади топки извлекается корень квадратный и результат умножается на 2.
Длина оставшихся двух сторон определяется как результат деления размера фронтальной стороны на 1,4. Высота топки углового камина, как правило, равняется ее ширине или немного ее превосходит. Определив данные параметры, можно подбирать наиболее подходящий проект углового камина из тех, что размещены на просторах сети.
Советы перед укладкой
Не зависимо от формы углового камина рекомендуется предусмотреть его наличие в проекте дома. Работу относят к грязным, так как пыли и мусора будет очень много. Также предстоит решать такие задачи, как демонтаж имеющейся половой поверхности, привязка к стропилам и балкам.
Только после застывания усиленного фундамента можно будет начинать кладку – это 3-4 недели. Каждый ряд выполняет определенную роль, поэтому к его укладке относятся рассудительно и с максимальной ответственностью.
Возводя угловой камин в доме из дерева, необходимо оббить поверхности негорючим утеплителем. Зазор между задней стенкой и непосредственно стеной должен быть не менее 1.5-2 см, чтобы не допустить возгорания. Увеличив пространство до 4-5 мм, можно не прибегать к теплоизоляции, но пренебрегать ей не рекомендуется.
Строительство углового камина
Размеры камина углового (в сантиметрах)
Кладка углового камина ни чем не отличается от привычного строительного процесса. Исключением является тонкость швов – чем они тоньше, тем лучше конструкция сохраняет тепло. При условии, если проект и необходимые чертежи уже подготовлены, а также разработана порядовка, следует приступать к строительным работам.
Далее, представлена пошаговая инструкция данного процесса. Вырывается котлован, после чего потребуется сложить опалубку из дерева, щиты которой обмазываются битумной мастикой. Также, укладывается рулонная гидроизоляция. Дно котлована утрамбовывается, засыпается слой щебенки, после чего поливается водой и еще раз утрамбовывается.
Далее, необходимо установить опалубку и поверх сложить крупные камни. Полученные зазоры между камнями рекомендуется заполнить щебенкой. В опалубку, слоем примерно в 10 см, заливается цементно-песчаный раствор, и оставляется высыхать не менее чем на одни сутки.
После высыхания фундамента выполняется демонтаж опалубки. Фундамент закрывается 2-мя слоями рубероида и далее выполняется кладка кирпичей в соответствии с тем, как разработана порядовка.
Каким бы простым не казался проект углового камина, он требуется исключительного внимания, а также навыков и опыта работы с материалами. В данном случае, весь строительный процесс предпочтительней доверить профессионалам, поскольку именно они смогут грамотно распланировать рабочий процесс, выполнить все требуемые чертежи, а также сделать отопительную конструкцию максимально функциональной и надежной.
Ассортимент дровяных топок от «Сага. Камины»
Недорогие топки

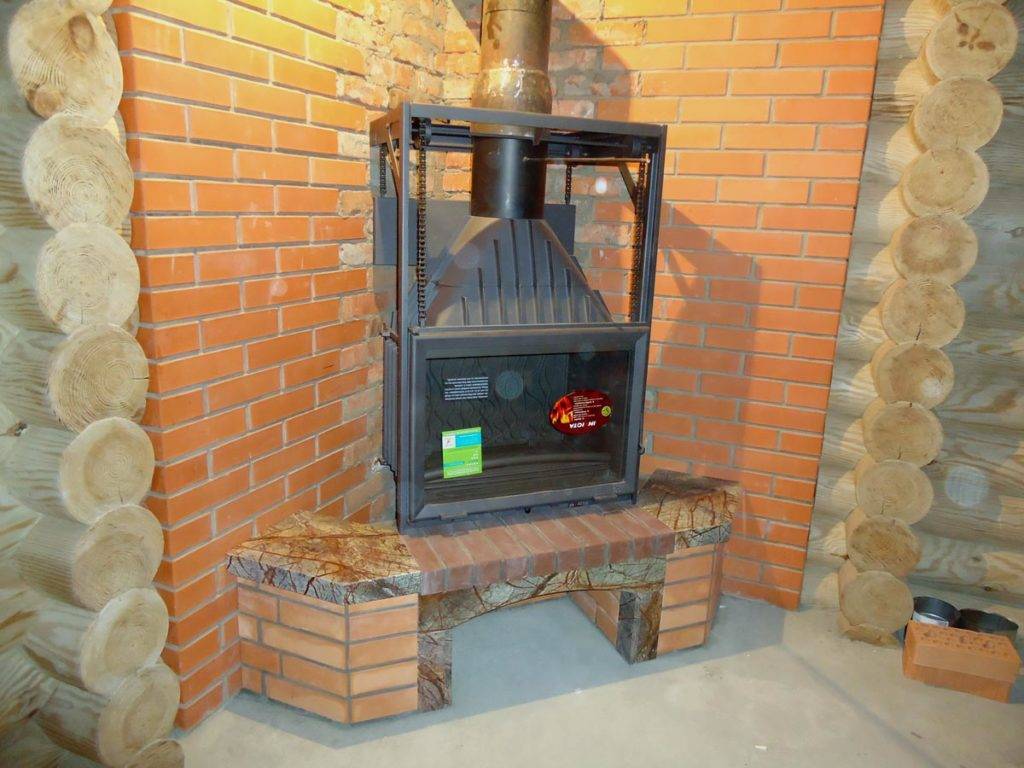

Топка дровяная Cheminees Diffusion A 1 — французская топка мощностью 14 кВт, вес 82 кг, габариты (ШхВхГ) — 690х696х351 мм.
Топка Cheminees Diffusion A 2.2 Etanche — чугунная топка мощностью 12 кВт, тех же габаритов, что и предыдущая модель, без подъёма стекла.
Топка дровяная Cheminees Philippe B 1-2 с шибером — чугунный сборочный корпус, наличие поворотного шибера для увеличения времени горения топлива, мощность 12 кВт, вес 112 кг, ШхВхГ — 695х770х415 мм.
Топка дровяная Cheminees Diffusion C 6 — топка номинальной мощностью 15 кВт, ШхВхГ — 770х880х504 мм, вес 143 кг, с функцией регулировки подачи воздуха для горения и пламерассекателем-дефлектором для увеличения эффективности камина.
Топка Cheminees Diffusion B 5-2 с турбиной — чугунная топка номинальной мощностью 10 кВт, в наличии выдвижной зольный короб, стекло с боковым открытием с функцией самоочистки, 2 двухскоростных вентилятора и 2 патрубка для принудительной конвекции. Поддержка режима длительного горения.
Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.
Изучая проекты домов с камином, вам следует знать следующие параметры:
- какой размер фундамента заливать под камин;
- высоту помещения;
- прочность высокого кирпичного сооружения;
- соблюдение мер противопожарной безопасности;
- внешний вид привлекательности камина.
Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича
Условия для нормальной тяги
Все слышали о таком термине, как тяга. Даже не зная определения, можно интуитивно представить себе, что это такое. Встречаются мнения, что это разность давлений или разность температур между верхней и нижней точками дымохода.
Измерить скорость движения продуктов сгорания в домашних условиях невозможно. Перед розжигом камина рекомендуется убедиться, что тяга присутствует. Для этого следует наблюдать за поведением пламени горящего куска бумаги, а оценить величину этой тяги уже можно по поведению самого камина после растопки.
Схема кладки кирпичей
Чтобы не полагаться на волю случая, тщательно изучаются все факторы, влияющие на величину тяги. Среди них выделяют динамические (атмосферное давление, осадки, ветер, повреждение дымохода) и статистические, зависящие от того, какие размеры камина были выбраны при строительстве, какова его ширина, высота.
Какая должна быть высота камина
Для того чтобы отрегулировать высоту камина, в основных случаях используют болты специального назначения, которые устанавливаются на ножки, или применяют специальные опоры – подставки. Для того чтобы отрегулировать нужное расстояние от топливника кирпичной установки до пола, нужно произвести укладку нескольких линий кирпича.
Высокие камины хорошо смотрятся в интерьере, выполненном в классическом стиле
Чтобы создать нужную высоту, необходимо ознакомиться с следующими требованиями:
- Расстояние до пола должно быть от 300 до 400 мм, это является оптимальным показателем;
- Если под топливником располагается емкость для хранения дров, это расстояние нужно увеличить;
- В процессе расчета расположения дна топки, учтите конструкцию вашего пола с его комплектующими.
Все эти моменты должны быть учтены еще на этапе планирования и составления чертежей будущей отопительной системы. Все размеры должны быть четко вымерены, чтобы в дальнейшем не получить недопустимые ошибки.
Основной инструмент для кладки камина
Для выполнения строительных работ Вам понадобится:
- ножовка для распиливания досок;
- корытце для приготовления раствора;
- ёмкость для замачивания кирпича;
- ведро пластмассовое для воды;
- сито, просеивать песок и глину;
- кисть для швов кладки;
- мастерок для кладки кирпича;
- отвес и уровень строительный;
- набор для разметки (линейка, рулетка, карандаш).
- строительная леска желательно зелёного цвета, её лучше видно мастеру;
- кирочка, и резиновая киянка;
Строители внутренних работ рекомендуют, при возведении углового камина желательно отодвинуть мебель от того места, где будут осуществляться строительные работы.
