Устройство и принцип работы трубчатых печей

Где лучше установить?

Грубу можно установить практически в любом месте. Если ваша печь выполняет только функцию обогрева дома, лучше построить её в подсобном помещении, чтобы освободить место в основной части дома и исключить попадание дыма в жилые комнаты.

Если же пользователь печи желает построить для себя упрощенный красивый камин, грубу лучше устанавливать в комнате, которая является местом сбора семьи и гостей. Каждый оценит необычный и привлекательный элемент интерьера, если печь построить аккуратно, дополнительно покрыв ее специальным облицовочным материалом.

При построении печи со встроенным щитком, лучшим местом для установки станет кухня. Грубка в данном случае выполняет функции варочной плиты, приготовление на ней пищи не только придаст еде особенный вкус, но и значительно сэкономит электроэнергию или газ.

Важно, чтобы на территории установки печи был достаточно прочный пол. Кровлю в месте прохождения дымохода нельзя переделывать

Устройство трубчатой печи

Устройство трубчатых печей представляет собой не сложный механизм, выполненный из жаропрочных и износоустойчивых материалов. Независимо от типа оборудования, техника имеет схожую производственную схему. Трубчатые лабораторные печи состоят из:

• Фундамента. Основание изолируется от агрессивного термического воздействия. На нем находится вся масса оборудования.
• Корпуса. Металлический короб вмещает все рабочие элементы и узлы конструкции.
• Футеровки. Приспособление защищает каркас от воздействия критичных температур.
• Змеевиков. Скованные трубы не имеют швов. Они являются базовой составляющей оборудования и работают при различных условиях.
• Дымовой трубы. Магистраль не только создает необходимую тягу в топке, но и отводит лишние испарения и примеси.

Согласно ГОСТу, трубчатые печи делятся на многокамерные и секционные модели. Также предусмотрено цилиндрическое и узкокамерное оборудование.

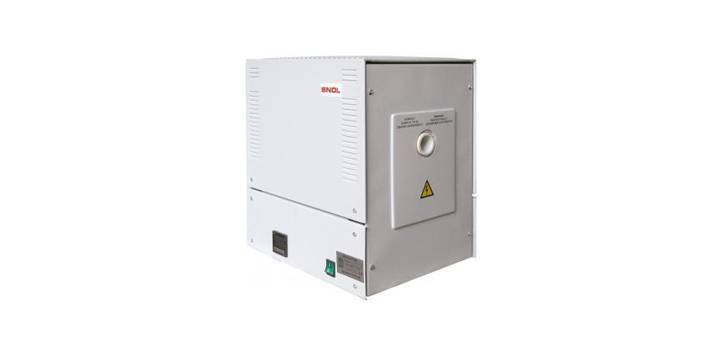

Электропечь трубчатая SNOL 0,4-1250 LXC 04

Устройство

Изучение конструкции позволит понять, что такое подовая печь. Состоит она из 11 самых главных элементов:

• №1 – Конвекционная камера, имеющая сверху жалюзи, клапаны.
• №2 – Корпус, делается из стали или шамота.
• №3 – Задвижка «прямого хода» (тип «летний ход»), направляющая дым сразу в трубу.
• №4 – Основная топка (камера).
• №5 – Боковые топки.
• №6 – Шамотный кирпич боковой топки (огнеупорный элемент).
• №7 – Под (нижняя горизонтальная поверхность печки)
• №8 – Усиленная стенка (делается из кирпича ША-94).
• №9 – Шамотный кирпич в 4-ой камере сгорания.
• №10 – 4-ая камера сгорания.
• №11 – дымоотводное отверстие, сюда крепится дымоходная труба.

Перечисленные детали печки отображены на схеме:

Схема

Все модели оборудуются дверцами (чугунными, стальными). Иногда в центре дверки делает жаростойкое окошко, позволяющее наблюдать за пламенем.

Если плита будет использоваться для готовки пищи, ее снабжают решетками и конфорками, обеспечивающими снижение теплового напряжения в плите, тогда на нее можно будет устанавливать посуду.

Принцип работы

Основная работа таких устройств разбита на 2 этапа:

1. При сгорании топлива образующийся газ собирается в главном секторе топочного отсека. Выделяется большое количество тепла, и дым постепенно вытесняется в полость теплообменника с конвекционными трубами. Постепенно остывая, он вытесняется нагретым воздухом. Температура доводится до заданного уровня.
2. В конвекционные трубы снизу поступает холодный воздух, затем проходя по нагретым пучкам трубопроводных экранов, он разогревается до максимальной температуры и поддерживает оптимальный и заданный уровень нагрева трубчатой камеры печи. Детали проходят термическую обработку в несколько этапов и после окончания работы агрегата выдвигаются на тележке или другом виде оборудования.

Температура может постепенно понижаться в период перерыва в нагреве, все зависит от операции по обработке изделий, а детали остывая, получают определенные свойства и структуру. За работой печей следит автоматика с системой термодатчиков.

Самодельные конструкции потребуют от домашнего мастера контроля за процессами на глазок. Качество деталей после обработки должно соответствовать ГОСТу и основным характеристикам.

Основные показатели работы трубчатых печей

Главные показатели – это производительность, полезная тепловая нагрузка, а также КПД.

Производительность высчитывают по тепловым и материальным балансам установки. Это число может колебаться согласно расчетов трубчатой печи – от 50 до 15 тыс. т/сут.

Полезная тепловая нагрузка высчитывается из теплоты, которая была затрачена при нагревании и испарении выбранного продукта, а также на перегрев водяного пара, если в печи установлен пароперегреватель.

Имеется несколько разновидностей КПД:

1. Топливный – это отношение всего поглощенного тепла к количеству тепла, что было получено исключительно при горении топлива, не учитывая физическое тепло, и которое попадает через воздух, водяной пар и топливо.
2. Термический – это отношение общего количества получаемого поглощаемого тепла к количеству тепла, что была выделена при горении топливного материала, учитывая теплоемкость топлива, воздуха, а также распыляющей среды. Расчеты трубчатой печи показывают, что топливный КПД не должен опускаться ниже 90%. Величина его будет напрямую зависеть от сгорания топлива, а также потерь тепла через корпус.

Устройство и принцип работы

Конструкция подовых печей состоит из корпуса с несколькими автономными камерами, оборудованными стеклянными или металлическими дверцами. Для получения заданного температурного режима используются независимые ТЭНы. В камерах предусмотрены защитные экраны, таймер и парогенератор.

Работа современных многоярусных печей осуществляется под управлением электроники. Это позволяет обеспечить поддержание заданного температурного режима в автоматическом режиме. Для обеспечения уровня влажности на требуемом уровне предусмотрена система пароувлажнения.

Равномерный прогрев тестовых заготовок на каждом ярусе обеспечивается за счет нагрева статической воздушной среды ТЭНами, расположенными в верхней и нижней части камеры.

Изделия проходят термообработку на поду, который представляет собой плиту, изготовленную из прессованного камня шамот. Приготовление продукции осуществляется непосредственно на поду или в специальных формах для выпечки.

Форсунки и горелки

Для сжигания жидкого и газообраз­ного топлива в нагревательных печах применяют форсунки с различными типами распыления:

1. Па­ровым
2. Воздушным
3. Механическим

Паровое распыление

Применение пара для распыления топлива имеет ряд преимуществ и недостатков.

К преимуществам следует отнести возможность сжигания топлива почти любой вязкости, простоту изготовления и надежность в эксплуатации, а к недостаткам — сравнительно большой расход пара (0,3—0,6 кг на 1 кг топлива), сильный шум при работе форсунки и большое содержание водяных паров в продуктах сгорания, что при сернистых топливах увеличивает коррозию нагреваемых поверхностей.

Из форсунок с паровым распылением основным типом является форсунка с внутренним смешением топлива и пара. Такой, например, является широко применяемая форсунка системы Шухова, на которую был выдан патент еще в 1880 г. Форсунки этой системы выпускаются различных размеров (номеров) с максимальным расходом сжигаемого топлива 120 кг/ч.

Форсунка системы Шухова

Воздушное распыление

Форсунки для жидкого топлива с воздушным распылением работают при низком (160—200 мм вод. ст.) давлении воздуха и обладают высокой производительностью (500—600 кг/ч). На рис. показана форсунка Оргэнергонефти, хорошо и бесшумно работающая на топливах различной вязкости.

Форсунка Оргэнергонефти

Механическое распыление

Форсунки для жидкого топлива с механическим распылением работают экономично и бесшумно.

В форсунках этого типа жид­кое топливо подается под давлением до 15 кГ/см2, распыление происходит при прохождении жидкости через узкое отверстие форсунки, а воздух поступает в струю распыленного топлива.

Эти форсунки неприменимы для распыления вязких и смоли­стых топлив и требуют дорогостоящих устройств для подго­товки топлива (подо­греватели, фильтры).

Кстати, прочтите эту статью тоже:  Змеевики и двойники (ретурбенды)

Комбинированные форсунки

Комбинированные газонефтяные или га­зомазутные форсунки предназначены для сжигания жидкого или газообразного то­плива. На нефтеперерабатывающих заводах применяются ком­бинированные форсунки Гипронефтемаша производительностью от 70 до 160 кГ/ч по жидкому топливу и по газу до 100 м3/ч.

Комбинированная газонефтяная форсунка ГНФ-1М

Комбинированная газонефтяная форсунка ГНФ-1М. Жидкое топливо под давлением 8—10 кГ/см2 поступает по внутренней трубке 1 в камеру 2 и через отверстия 3 в спиральные каналы на наружной поверхности камеры.

Пар под давлением около 10 кГ/см2 поступает по кольцевому про­странству, распыляет завихренное топливо, и паромазутная смесь попадает в топку. Отверстия и каналы можно продувать паром через игольчатый клапан 4. Газ поступает по кольцевому коллектору 5 через жиклеры 6 в топку.

В жиклерах 6 просвер­лены центральный канал и одно или несколько выходных отвер­стий 7.

Комбинированная форсунка ГНФ-3

Комбинированная форсунка ГНФ-3 имеет большую производительность по жидкому топливу, рабо­тает при давлении жидкого топлива до 1,2 кГ/см2 и пара-до 0,5 кГ/см2.

Газомазутная форсунка ФГМ-4 работает с распы­лом воздуха при давлении до 300 мм вод. ст.

Газомазутная форсунка ФГМ-4

Газовые горелки, применяемые в промышленных печах, де­лятся на две группы:

1. Беспламенные, с предварительным сме­шением воздуха и газа;
2. Атмосферные, в которых газ и около половины воздуха, необходимого для горения, смешиваются до начала горения, а остальной воздух добавляется в процессе го­рения.

Беспламенные горелки

Беспламенная панельная горелка Гипронефтемаша показана на рисунке ниже. Газообразное топливо по трубопроводу 1 через сопло 2 поступает в смесительную камеру 3 инжектора 4.

Воз­дух в смесительную камеру подсасывается через отверстия 5, величина которых изменяется регулятором 6.

Из инжектора газовоздушная смесь, поступает в распределительную камеру 7, из которой по трубкам 8 поступает в тунели 9 в специальной керамике, являющейся катализатором горения.

Кстати, прочтите эту статью тоже:  Цилиндрические печи типа ЦСБеспламенная панельная горелка Гипронефтемаша

Разработаны горелки типов а и б, имеющие излучающие поверхности двух размеров: тип а — 500×500 мм и тип б 605X605 мм для тепло- производительности от 55 до 1000 ккал/ч.
Многосопловая инжекционная газовая горелка показана на рис. 131.

В этой горелке газообразное топливо по патрубку 2 поступает к соплу 1, имеющему форму трубки Вентури. Струя газа инжектирует из корпуса горелки воздух и смешивается с ним в трубке Вентури, играющей роль смесителя.

Процесс го­рения начинается у устья сопла.

Беспламенные горелки являются более совершенными устрой­ствами для сжигания газообразного топлива и находят более широкое применение, чем атмосферные (инжекционные).

Особенности эксплуатации

Схема эксплуатации печи выглядит следующим образом:

1. Пуск.
2. Наладка.
3. Поддержание режима работы.
4. Остановка.
5. Проведение ремонта.

Пуск осуществляется только после того, как специалисты проводят тщательную проверку всего оборудования. Печь готова к эксплуатации в случае, если:

1. Монтажные работы полностью завершены.
2. Проведены гидравлические испытания змеевика и всех вращающихся вдоль печи труб.
3. Параметры герметичности их прочность устройства совпадают с регламентом.
4. Футеровка печи полностью высушена, и все элементы в исправном состоянии.
5. Проверена система автоматизации и блокировки.

Пуск осуществляется в установленной последовательности:

1. Проверяется исправность всего оборудования и контрольно-измерительных приборов, установленных на печи, а также топливо, подходящее по инструкции.
2. Шибер находится в открытом состоянии.
3. Все люки плотно закрываются и продуваются водяным паром в течение 20 минут.
4. Топливная система подготавливается к работе.
5. Насосы настраивают в работоспособное состояние, чтобы отладить расход потоков выше минимальных значений.
6. Пламя форсунок зажигается, топливо подается.
7. Идёт контроль за устойчивостью горения. Если горелки тухнут, то их запускают снова.

Чтобы произвести поддержание оборудования в нормальном режиме, необходимо постепенно повышать температуру горения. Скорость нагрева не должна превышать 50 градусов в час. Также во время наладки постепенно увеличивают количество работающих горелок. Если необходимо — повышают нагрузку. После достижения необходимых параметров начинается ввод в нормальный режим эксплуатации.

Пуск трубчатых печей осуществляется только после того, как специалисты проводят тщательную проверку всего оборудования

Остановка может быть аварийной или нормальной. Аварийная осуществляется, если происходит сгорание труб, или прекращается подача сырья.

Нормальная остановка выглядит следующим образом:

1. Отключаются горелки, пока температура не понизится до 60 градусов.
2. Когда необходимая температура будет достигнута, отключают насос, закрывают задвижки.
3. При снижении давления в змеевике, ниже давления водяного пара, его подают в змеевик и оставляют на несколько часов, пока нужная концентрация углеводородной смеси не придет в норму.

Ремонт осуществляется для бесперебойной работы оборудования в течение долгого времени. Для обеспечения ремонтных работ приглашается бригада специалистов. Своими силами не следует вскрывать и заменять составные части, поскольку это может привести к серьезным, опасным для жизни, последствиям.

https://youtube.com/watch?v=Mm-4Os5dLRs

Кто изобрел?

Дуговая электрическая печь, а именно эффект плавления металла с помощью электрической дуги был впервые показан отечественным ученным Поповым в начале 19 века. Такие опыты показали, что с помощью электродуговой установки можно не только расплавлять металл и стали, но и восстанавливать новые материалы из окислов при нагревании совместно с углеродистыми восстановителями. Эти опыты стали прародителем электрической дуговой сварки.

Но параллельно с Поповым, исследования проводились и зарубежными ученными. Уже 1810 году Дэви Гемфри была показана первая экспериментальная установка горения дуги, а в 1853 была осуществлена попытка построения первой плавильной печи Пишоном. 1878 – год, когда Вильгельмом Сименсом был получен патент на изобретение первой печи, работающей на электродуге. Но первая в мире сталеплавильная дуговая установка появилась только 1899 году. Поэтому, споры кто изобрел это устройство тянутся до наших дней.

Широкое применение в сталеплавильной промышленности таких устройств началось после окончания 2 Мировой войны.

Несколько фото электродуговых печей:

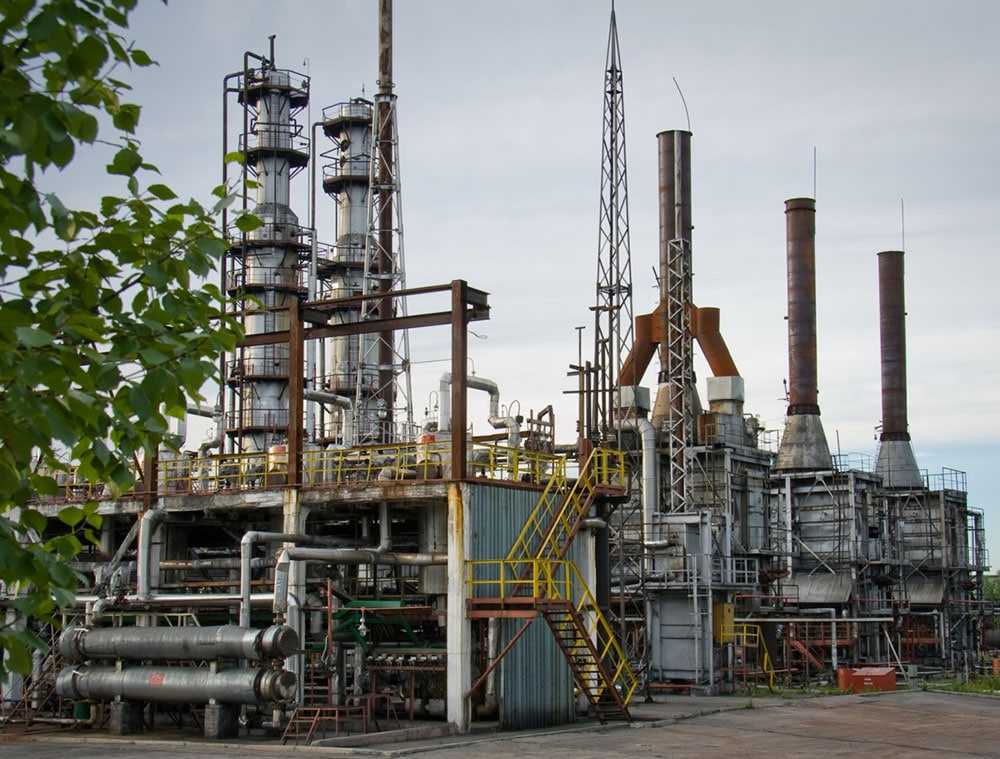

Устройство и принцип работы трубчатой печи

Трубчатые печи применяют для разогрева сырья и для получения различных химических реакций под действием высоких температур.

Печи применяют для получения температуры, что нельзя достичь, применяя пар. В большинстве случаев трубчатые печи закупают для нефтехимической промышленности с целью получить реакционные превращения нефтепродуктов.

Также часто использует оборудование на химических производствах. Трубчатую печь разработали русские инженеры Шухов и Гаврилов. На современном рынке имеется большое многообразие видов и конструкций, но несмотря на разные устройства трубчатых печей, во всех имеются основные, неизменные элементы:

• рабочая камера;
• огнеупорная футеровка;
• змеевик;
• горелка, куда помещается топливо для сгорания;
• дымовая труба.

Принцип работы печи основан на сжигании газа или мазута при помощи горелки, расположенной на стенках камеры или поду радиационной камеры. Сгоревшие газы после поступают в камеру конвекции, далее направляются по дымоходной трубе в атмосферу. Полученный продукт по нескольким (или одному) потокам проходит в трубы змеевика, перемещается через трубы экранов в камере радиации, и, после нагрева до нужной температуры, выходит из печи.

Главный технологический приём, ведущий к получению целевого продукта – высокое тепловое воздействие на исходный материал, помещенный в рабочую секцию. Важная часть оборудования – радиационный отсек. Это своеобразная камера сгорания. Передача тепла осуществляется с помощью излучения, полученная высокой температурой газов. Тепло, которое образуется в результате горения продукта, – первичное. Это основной источник тепла, поглощаемый в радиационной секции. В результате создается поглощающая поверхность.

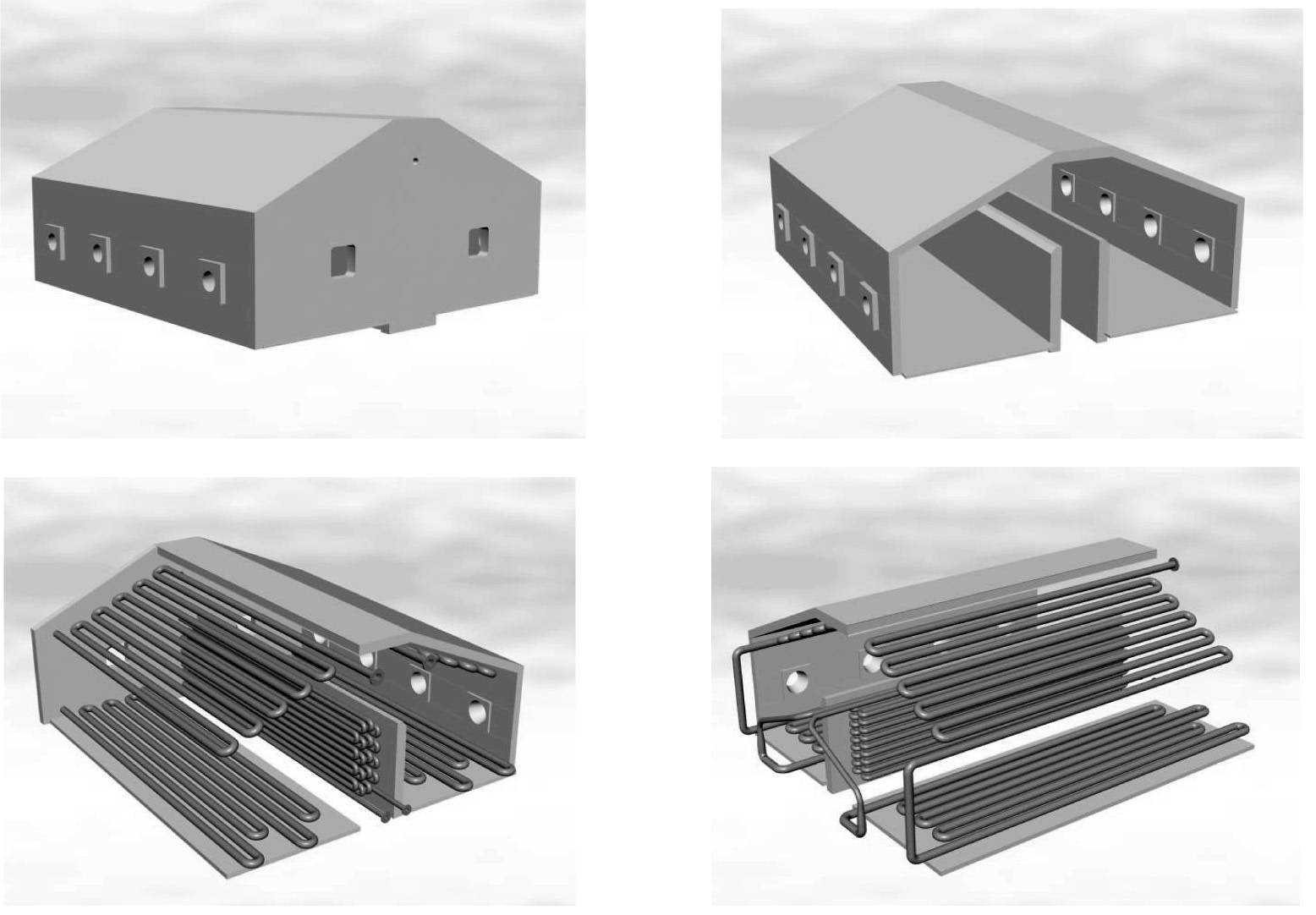

Двухскатная двухкамерная трубчатая печь (поперечный разрез)

Футеровка образует отражающую поверхность, которая в теории не должна поглощать тепло, переданное через печь – тепло переходит излучением прямо на змеевик. Только 80% получаемого тепла направляется в камеру радиации, всё остальное – в конвективную секцию.

Конвекционная камера предназначена для применения физического тепла сгораемого продукта. Температура составляет около 900 градусов по Цельсию.

Разогретое углеродное сырье сначала перемещается в змеевик, расположенный внутри конвекционной камеры, а после направляется в печные змеевики камеры радиации. Благодаря использованию противоточного движения, можно в полной мере использовать тепло, полученное при результате сжигания.

Конструктивные элементы печи

Несмотря на большое многообразие типов и конструкций трубчатых печей, общими и основными элементами для них являются рабочая камера (радиация, конвекция), трубчатый змеевик, огнеупорная футеровка, оборудование для сжигания топлива (горелки), дымоход, дымовая труба.

а)	б)
в)
Конструкция однокамерной печи с наклонным сводом
а) – устройство печи: 1 – камера радиации, 2 – камера конвекции; 3 – дымоход (боров); 4 – трубный змеевик радиантной камеры, 5 – футеровка; 6– форсунка;
б) – схема потоков: 1 и 2 – вход и выход нагреваемого продукта, 3 – дымовые газы;
в) – общий вид печи.

В камере радиации (топочной камере) сжигается топливо (мазут или газ) с помощью горелок, расположенных на стенах или поду камеры радиации. В этой же камере размещена радиантная поверхность (экран), поглощающая лучистое тепло в основном за счет радиации. Поверхность футеровки радиационной секции создает так называемую отражающую поверхность, которая (теоретически) не поглощает тепла, переданного ей газовой средой печи, а только излучением передает его на трубчатый змеевик.

Змеевик трубчатой печи

В камере конвекции расположены конвекционные трубы, воспринимающие тепло при соприкосновении дымовых газов (газов сгорания из камеры радиации) с поверхностью нагрева путем конвекции. Затем эти газы сгорания направляются в дымоход и по дымовой трубе уходят в атмосферу.

Нагреваемый продукт в печи последовательно проходит через конвекционные и радиантные трубы, поглощая тепло, и нагретый до необходимой температуры выходит из печи . Обычно радиантная поверхность воспринимает большую часть тепла, выделяемого в печи при сгорании топлива. А противоточное движение сырья и продуктов сгорания топлива позволяет наиболее полно использовать тепло, полученное при сжигании топлива.

Футеровка печей — это конструкция из огнеупорных, кислотоупорных, теплоизоляционных и облицовочных материалов и изделий, ограждающая рабочую камеру, в которой протекают печные процессы, от взаимодействия с окружающей средой.

Футеровка предохраняет металлоконструкции печи, а также обслуживающий ее персонал от воздействия высоких температур и печной среды. Она обеспечивает необходимую газоплотность в рабочей камере печей, т. е. полную герметизацию при работе под высоким давлением, либо достаточную газоплотность при давлениях, близких к атмосферному.

Футеровка – один из основных конструктивных элементов печей, который дает возможность осуществления высокотемпературных термотехнологических и теплотехнических процессов в печной среде при наличии механических нагрузок с сохранением в течение длительного времени геометрической формы рабочей камеры, механической и строительной прочности.

Преимущества и недостатки

Печь груба очень удобна для использования на даче. Отапливать помещение такой печью постоянно тоже можно, но при наличии хорошей теплоизоляции дома. Если грубу украсить керамической плиткой, она станет прекрасным дополнением к интерьеру, требуется только желание и фантазия хозяина. У данного агрегата преимуществ гораздо больше, чем недостатков.

Стоит ли заниматься строительством конструкции решить просто, ознакомившись со списком:

Преимущества:

• Компактность.
• Возможность применения печи для готовки пищи.
• Привлекательный внешний вид.
• Для возведения необязательны дополнительные строительные работы внутри дома.
• Простота исполнения и эксплуатации.
• Возможность оснащения печи лежанкой, но только при использовании дров как топлива.
• Небольшие затраты стройматериалов.

Недостатки:

• Меньшая теплоэфективность.
• Использование возможно по сезонам или в маленьких домах.

Производители

Купить такое оборудование лучше у официальных дилеров или заказать прямую поставку от завода изготовителя. Не советуем обращаться к непроверенным продавцам, предлагающих дорогостоящую технику в полцены, такая покупка может обернуться напрасной тратой денег.

Приведем несколько компаний производителей, одних из лидеров рынка такого оборудования:

• питерская компания «Nabertherm» выпускает компактную технику для лабораторий и домашних мастерских, являющуюся оптимальным решением по соотношению цены и качества;
• компания «Borel» производит прочные и производительные агрегаты для различных областей применения;
• печи для специальных исследований от фирмы «THERMCONCEPT Dr. Fischer GmbH & Co. KG» из Германии. Официальный дистрибьютор – компания «THERMCONCEPT» осуществит подбор, доставку и монтаж промышленного оборудования;
• универсальная трубчатая печь «SNOL 0,3/1250» как и вся техника этого производителя выполняет целый спектр термической обработки материалов в лабораторных и промышленных масштабах.

Типы трубчатых печей по особенностям конструкции

Типы трубчатых печей, применяемых для термообработки различных материалов, бывают компактными, вращающимися, раскладными. Кроме того, их можно разбить на категории по следующим признакам:

• Тип конструкции – вертикальные, цилиндрические, с наклонным сводом.
• Число камер топки – одна, две, более.
• Вид сжигания топлива – горение с пламенем или без.
• Облучение циркуляционных труб – одностороннее, двухстороннее.
• Форма отсека для сгорания – в виде цилиндра, короба, прочего.
• Размещение магистрали змеевика – горизонтальное, вертикальное.

Классификация трубчатых печей может быть проведена по способу теплопередачи и потоку сырья. Разделяют три подвида:

• Радиантный.
• Конвекционный.
• Радиантно-конвекционный.

Трубчатая печь SNOL 0,5-1250

Отпуск стали

Отпуск стали смягчает действие закалки, уменьшает или снимает остаточные напряжения, повышает вязкость, уменьшает твердость и хрупкость стали. Отпуск производится путем нагрева деталей, закаленных на мартенсит до температуры ниже критической. При этом в зависимости от температуры нагрева могут быть получены состояния мартенсита, тростита или сорбита отпуска. Эти состояния несколько отличаются от соответственных состояний закалки по структуре и свойствам: при закалке цементит (в троостите и сорбите) получается в форме удлиненных пластинок, как в пластинчатом перлите. А при отпуске он получается зернистым, или точечным, как в зернистом перлите.

Преимуществом точечной структуры является более благоприятное сочетание прочности и пластичности. При одинаковом химическом составе и одинаковой твердости сталь с точечной структурой имеет значительно более высокое относительное сужение, ударную вязкость, повышенное удлинение и предел текучести по сравнению со сталью с пластинчатой структурой.

Отпуск разделяют на низкий, средний и высокий в зависимости от температуры нагрева.

Для определения температуры при отпуске изделия пользуются таблицей цветов побежалости.

Температура, °С	Цвета каления	Температура, °С	Цвета каления
1600	Ослепительно бело-голубой	850	Светло-красный
1400	Ярко-белый	800	Светло-вишневый
1200	Желто-белый	750	Вишнево-красный
1100	Светло-белый	600	Средне-вишневый
1000	Лимонно-желтый	550	Темно-вишневый
950	Ярко-красный	500	Темно-красный
900	Красный	400	Очень темно-красный (видимый в темноте)

Тонкая пленка окислов железа, придающая металлу различные быстро меняющиеся цвета — от светло-желтого до серого. Такая пленка появляется, если очищенное от окалины стальное изделие нагреть до 220°С; при увеличении времени нагрева или повышении температуры окисная пленка утолщается и цвет ее изменяется. Цвета побежалости одинаково проявляются как на сырой, так и на закаленной стали.

При низком отпуске (нагрев до температуры 200-300° ) в структуре стали в основном остается мартенсит, который, однако, изменяется решетку. Кроме того, начинается выделение карбидов железа из твердого раствора углерода в альфа-железе и начальное скопление их небольшими группами. Это влечет за собой некоторое уменьшение твердости и увеличение пластических и вязких свойств стали, а также уменьшение внутренних напряжений в деталях.

Для низкого отпуска детали выдерживают в течение определенного времени обычно в масляных или соляных ваннах. Если для низкого отпуска детали нагревают на воздухе, то для контроля температуры часто пользуются цветами побежалости, появляющимися на поверхности детали.

Цвет побежалости	Температура, °С	Инструмент, который следует отпускать
Бледно-желтый	210	—
Светло-желтый	220	Токарные и строгальные резцы для обработки чугуна и стали
Желтый	230	Тоже
Темно-желтый	240	Чеканы для чеканки по литью
Коричневый	255	—
Коричнево-красный	265	Плашки, сверла, резцы для обработки меди, латуни, бронзы
Фиолетовый	285	Зубила для обработки стали
Темно-синий	300	Чеканы для чеканки из листовой меди, латуни и серебра
Светло-синий	325	—
Серый	330	—

Появление этих цветов связано с интерференцией белого света в пленках окисла железа, возникающих на поверхности детали при ее нагреве. В интервале температур от 220 до 330 ° в зависимости от толщины пленки цвет изменяется от светло-желтого до серого. Низкий отпуск применяется для режущего, измерительного инструмента и зубчатых колес.

При среднем (нагрев в пределах 300-500°) и высоком (500-700°) отпуске сталь из состояния мартенсита переходит соответственно в состояние тростита или сорбита. Чем выше отпуск, тем меньше твердость отпущенной стали и тем больше ее пластичность и вязкость.

При высоком отпуске сталь получает наилучшее сочетание механических свойств, повышение прочности, пластичности и вязкости, поэтому высокий отпуск стали после закалки ее на мартенсит назначают для кузнечных штампов, пружин, рессор, а высокий — для многих деталей, подверженных действию высоких напряжений (например, осей автомобилей, шатунов двигателей).

Для некоторых марок стали отпуск производят после нормализации. Этот относится к мелкозернистой легированной доэвтектоидной стали (особенно никелевой), имеющий высокую вязкость и поэтому плохую обрабатываемость режущим инструментом.

Устройство и принцип работы трубчатой печи

Трубчатые печи применяют для разогрева сырья и для получения различных химических реакций под действием высоких температур.

Печи применяют для получения температуры, что нельзя достичь, применяя пар. В большинстве случаев трубчатые печи закупают для нефтехимической промышленности с целью получить реакционные превращения нефтепродуктов.

Также часто использует оборудование на химических производствах. Трубчатую печь разработали русские инженеры Шухов и Гаврилов. На современном рынке имеется большое многообразие видов и конструкций, но несмотря на разные устройства трубчатых печей, во всех имеются основные, неизменные элементы:

• рабочая камера,
• огнеупорная футеровка,
• змеевик,
• горелка, куда помещается топливо для сгорания,
• дымовая труба.

Принцип работы печи основан на сжигании газа или мазута при помощи горелки, расположенной на стенках камеры или поду радиационной камеры. Сгоревшие газы после поступают в камеру конвекции, далее направляются по дымоходной трубе в атмосферу. Полученный продукт по нескольким (или одному) потокам проходит в трубы змеевика, перемещается через трубы экранов в камере радиации, и, после нагрева до нужной температуры, выходит из печи.

Главный технологический приём, ведущий к получению целевого продукта — высокое тепловое воздействие на исходный материал, помещенный в рабочую секцию. Важная часть оборудования – радиационный отсек. Это своеобразная камера сгорания. Передача тепла осуществляется с помощью излучения, полученная высокой температурой газов. Тепло, которое образуется в результате горения продукта, — первичное. Это основной источник тепла, поглощаемый в радиационной секции. В результате создается поглощающая поверхность.

Двухскатная двухкамерная трубчатая печь (поперечный разрез)

Футеровка образует отражающую поверхность, которая в теории не должна поглощать тепло, переданное через печь – тепло переходит излучением прямо на змеевик. Только 80% получаемого тепла направляется в камеру радиации, всё остальное — в конвективную секцию.

Конвекционная камера предназначена для применения физического тепла сгораемого продукта. Температура составляет около 900 градусов по Цельсию.

Разогретое углеродное сырье сначала перемещается в змеевик, расположенный внутри конвекционной камеры, а после направляется в печные змеевики камеры радиации. Благодаря использованию противоточного движения, можно в полной мере использовать тепло, полученное при результате сжигания.

Вывод

Печь груба – экономичный источник тепла, создающий комфортную атмосферу. Кирпичная печь придает дому неповторимое ощущение уюта и деревенской самобытности. При желании построить такой агрегат сможет кто угодно, стоит только немного разобраться в принципах кирпичной кладки.

При наличии соответствующих навыков, дымоход тоже можно сделать кирпичным, но стоит делать это с осторожностью, постройка дымохода требует точности. Для маленькой дачи груба особенно удобна, она обеспечит равномерное распределение тепла в доме и не займет много места. Так же печь станет прекрасным устройством для приготовления еды

Так же печь станет прекрасным устройством для приготовления еды.
