Недостатки, выявленные при эксплуатации
В процессе эксплуатации теплых полов Unimat были выявлены очень серьезные недостатки, о которых менеджеры, продавцы и производитель стараются не говорить, рассказывая о сверхнадежности их товара, о гарантии 20 лет и т.д.
- После монтажа самого теплого пола вы, конечно же, проверите греет он или нет, включив его в сеть. Но вот после заливки стяжки вам придется подождать не менее 28 дней перед первым включением. Срок – весьма значительный, если вы сделали ремонт в конце лета/начале осени
- Использовать Unimat в качестве основного отопления в условиях 30 градусного мороза нереально – слишком мала мощность обогревающих элементов.
- Контакты с карбоновыми стержнями. Это основной недостаток всей системы и именно здесь кроются основные негативные отзывы от покупателей
Здесь обычно пропадает контакт с карбоновым стержнем
Дело в том, что каждый стержень соединяется с токопроводящим проводом с помощью выступающего шипа, который заходит внутрь самого стержня на глубину всего 3 мм. Этого очень мало для надежного контакта.
Если вы укладываете (по совету производителя, кстати) тепловой мат непосредственно под плитку, да еще используете при этом (опять же по совету производителя) теплоизоляционное покрытие, толщиной 2-3 мм, то плитка под вашими ногами будет немного двигаться в процессе эксплуатации. Это может быть незаметно для вас, но вполне достаточно, чтобы некачественный контакт между карбоновым стержнем и медным щитом сначала стал ненадежным, а впоследствии совсем пропал.
Многие покупатели после «вскрытия» теплых полов Unimat обнаруживали множество обгорелых контактов.
Если же речь заходит о ванной комнате, то количество недовольных покупателей тут вовсе зашкаливает! Влага, попадающая на эти же контакты, попросту «убивает» полы за год-два использования.
20 лет гарантии… Даже если вы сумеете доказать, что полы были положены по инструкции, да еще и квалифицированным специалистом, то вам взамен предоставят точно такой же теплый пол Unimat, со словами, что этот-то уж точно без заводских дефектов. И тут две беды:
- Плохие контакты – это не заводской дефект, это конструкционная особенность модели, так что вы получите точно такой же некачественный пол
- Стоимость стяжки, плитки и ваших нервов вам никто возмещать не будет
Монтаж саморегулируемого термомата
Укладку выполняют на очищенную и выровненную поверхность. Прежде всего на основание расстилают теплоотражающий материал и фиксируют листы к поверхности клеем или скотчем. Термомат начинают раскладывать, уложив стороной с соединительными гильзами – они уже установлены производителем – в направлении подсоединения к термостату. Это – первая полоса.
В местах, где необходимо развернуть полосу, разрезают один из соединительных проводов и поворачивают ее на 180 °С. Унимат можно разделять только по центру отрезка силового кабеля, расположенными между гибкими стержнями из карбона. Полосы термомата фиксируют на теплоотражающей подложке и между собой при помощи скотча, чтобы обездвижить их. Стержни между собой не должны пересекаться.
Соединение полос ИК- мата между собой
Для зачистки изоляции с провода в месте разреза используют специальный инструмент. После того, как изоляцию удаляют, на нее устанавливают гильзу, термоусаживаемую трубку изоляции, и зажимают обжимными клещами.
Концы используемого для соединения кабеля ВВГнг обрабатывают аналогично. Затем концы соединительного и силового кабеля вкладывают в гильзу и обжимают клещами. Усадку термоусаживаемой изоляции выполняют, используя технический фен.
Изоляция фактически получается двойной, так как термоусаживаемая трубка соединительного кабеля практически сдвигается на контактное соединение. Таким образом, после термической усадки соединения можно больше не беспокоиться о его надежности. Процесс повторяют для всех остальных полос UNIMAT.
Установка датчика температуры
Прибор (модель SF 7х15) вводят в гофротрубку при помощи зонда и устанавливают на нее заглушку. Для самой же трубки предварительно подготавливают шторбу и «утапливают» ее в тонкой стяжке или клее для плитки. Гофротрубка с датчиком должна располагаться по направлению стержней, при этом над ним не должно быть теплоотражающего материала.
СоветЕсли нет возможности использовать гофротрубку, используют другую модель – SF 7х30. Датчик устанавливают посередине стержней на подложку и закрепляют скотчем.
Установка терморегулятора
Термостат монтируют на стену. Для его устройства необходим точный расчет мощности с учетом всех приборов, которые возможно будут подключены к электросети. Для систем мощностью от 2 кВт и терморегулятор подключают, используя отдельный автомат. Монтаж системы можно считать законченным только после ее тестирования.
Отличный выбор
Пленку Xica легко уложить, можно использовать под любое покрытие, сочетание цен и качества уникальное, можно выбрать подходящую в любом ценовом диапазоне и с любыми техническими характеристиками. Кроме того, производитель успел себя зарекомендовать не только на отечественном рынке. ИК-полы этой фирмы поставляются в Японию, США, европейские и азиатские страны, где отзывы о работе пленочного пола самые положительные.
Энергопотребление инфракрасного теплого пола
Почему стоит отдать предпочтение инфракрасному полу? Из-за оздоровительных качеств ИК-лучей на организм человека, из-за минимального воздействия электромагнитного излучения, не говоря уже о легкости монтажа и демонтажа такой пленки.
Пример расчета теплого пола
Путем расчета теплопотерь мы выяснили, что в конкретном помещении они составляют 1200 Вт. Так же нам известно, что мы хотим температуру в помещении 20 градусов. Полезная площадь теплого пола при этом составляет 20 квадратов. На полу будет лежать паркет. Термическое сопротивление паркета составляет 0.1 м2К/Вт.
Для начала давайте определим плотность теплового потока на один квадрат площади.
Q=1200/20= 60 Вт/м2
Больше таблиц вы можете найти, как вариант, в книге «Металлополимерные трубы и фитинги» от компании Эгопласт.
Длину трубы определить не составит труда
L=20/0,25=80 метров
Находим расход воды по формуле G=3,6*Q/4,187*(tz-tp ). Температура по таблице у нас равна 50/40.
G=3,6*1200/4,187*(50-40)=103,2 кг/ч=0.0287 л/с=0,0000287 м3/с
Эти данные помогут при выставлении значений на расходомерах распределительного коллектора.
«Unimat Aqua»
Тёплый пол «Unimat Aqua» представляет собой жидкостный контур. В качестве жидкости используется вода. Она не циркулирует в системе от котла и обратно. Жидкость постоянно находится в трубопроводе. Внутри труб располагается нагревательный кабель, который работает от сети 220 В. При нагревании кабеля тепловая энергия передаётся воде, которая в свою очередь отдаёт тепло напольному покрытию.
Для тёплого пола «Unimat Aqua» не требуется обустраивать традиционную систему водяного отопления. Нет необходимости устанавливать котёл с магистралью для горячей и холодной воды. Водяная система напольного обогрева работает от электричества.
Магистраль располагают на полу «улиткой» или «змейкой». Оба конца кабеля выводят в распределительную коробку и в терморегулятор. Для контроля температуры на полу устанавливают датчик. Все проводники изолируют, выводят с помощью зонда в гофрированную трубку. Она подводит кабели к терморегулятору.
Максимальная температура жидкости 70 0С. Рекомендуют устанавливать режим на 50 0С. При этом в комнате выдерживается температура воздуха в 25 0С. Мощность системы зависит от длины трубы. Для обогрева небольших комнат потребуется мощность 130 Вт. Для холодных помещений обустраивают тёплый пол 200 Вт.
предлагает различные модификации систем напольного обогрева. Для того чтобы поддерживать определённую температуру пола в комнате с централизованным отоплением, используют нагревательные маты. Для объёмных помещений в качестве основного источника тепла рекомендуют устанавливать магистраль с жидкостным теплоносителем.
YouTube responded with an error: The request cannot be completed because you have exceeded your quota.
«Unimat Aqua»
Тёплый пол «Unimat Aqua» представляет собой жидкостный контур. В качестве жидкости используется вода. Она не циркулирует в системе от котла и обратно. Жидкость постоянно находится в трубопроводе. Внутри труб располагается нагревательный кабель, который работает от сети 220 В. При нагревании кабеля тепловая энергия передаётся воде, которая в свою очередь отдаёт тепло напольному покрытию.
Для тёплого пола «Unimat Aqua» не требуется обустраивать традиционную систему водяного отопления. Нет необходимости устанавливать котёл с магистралью для горячей и холодной воды. Водяная система напольного обогрева работает от электричества.
Магистраль располагают на полу «улиткой» или «змейкой». Оба конца кабеля выводят в распределительную коробку и в терморегулятор. Для контроля температуры на полу устанавливают датчик. Все проводники изолируют, выводят с помощью зонда в гофрированную трубку. Она подводит кабели к терморегулятору.
Максимальная температура жидкости 70 0С. Рекомендуют устанавливать режим на 50 0С. При этом в комнате выдерживается температура воздуха в 25 0С. Мощность системы зависит от длины трубы. Для обогрева небольших комнат потребуется мощность 130 Вт. Для холодных помещений обустраивают тёплый пол 200 Вт.
предлагает различные модификации систем напольного обогрева. Для того чтобы поддерживать определённую температуру пола в комнате с централизованным отоплением, используют нагревательные маты. Для объёмных помещений в качестве основного источника тепла рекомендуют устанавливать магистраль с жидкостным теплоносителем.
YouTube responded with an error: The request cannot be completed because you have exceeded your quota.
Инфракрасный теплый пол – что это?
Напоминаю, что у меня уже есть на сайте статья, посвященная электрическому теплому полу. Там примерно тот же принцип, но отличие в том, что пол греется кабелем, имеющим определенное сопротивление, которое ни от чего не зависит. То есть, пол кабельный.
А в данном случае у нас пол – саморегулируемый. Конечно, это громко сказано, и температуру нагрева всё равно можно и нужно менять с помощью терморегулятора. Саморегуляция подразумевает то, что при нагреве пол увеличивает своё электрическое сопротивление, тем самым уменьшая ток. Получается отрицательная обратная связь по температуре – чем больше, тем меньше.
Этот пол также называют стержневым, он выполнен в виде мата, в котором последовательно расположены несколько карбоновых нагревательных стержней, соединенных электрически параллельно.
Нагревательный мат Unimat – свернут в рулон
Такие полы также бывают и в виде пленок, там принцип действия такой же, только конструкция другая.
Маркетологи подразделяют электрические полы на инфракрасные и конвекционные. Вообще не понимаю. Инфракрасные – значит излучают тепло. Конвекционные – значит воздух нагревается от пола и поднимается вверх. Что тут делить?
Электрические полы Unimat
В линейке Юнимат представлены три базовых модификации с разными параметрами и техническими характеристиками:
Теплый стержневой пол Unimat Boost – предназначен для монтажа в плиточный клей или наливной пол. Нагрев осуществляется с помощью углеродных стержней. Шаг между нагревающими полосами сокращен до 9 см. Unimat Boost специально разработан для эксплуатации в холодных помещениях и комнатах с повышенной влажностью.Инфракрасные полы Unimat на основе углеродных стержней оказывают благотворное воздействие на организм человека. Рекомендовано его применение в родильных домах, саунах, дошкольных учреждениях и т.д.
Энергосберегающий электрический теплый пол Unimat Rail – по сравнению с обычной системой кабельного обогрева, расход на электроэнергию снижается на 60%.Пол не боится укладки под мебель, напольные покрытия с низкой теплоотдачей. Может монтироваться под плитку и натуральный камень. Саморегулирующийся инфракрасный стержневой теплый пол Unimat Rail не требует установки терморегулятора.
Unimat Cord – греющие маты на основе двужильного кабеля, защищенного экранирующим слоем. Для увеличения прочности используется сетка с нанесенным на нее клеевым составом.Кабельный теплый пол на матах Unimat Cord может использоваться как основной или дополнительный источник обогрева. Изолирующее покрытие кабеля сделано из тефлона (вместо традиционного ПВХ), что в несколько раз увеличивает срок эксплуатации.
Инфракрасные тёплые полы Юнимат ограничены в мощности, поэтому их чаще всего укладывают под ламинат или паркет. Не рекомендуется монтаж ИК системы под керамическую плитку.
Какой электрический теплый пол лучше
Широкий ассортимент систем дополнительного и основного обогрева не позволяет выбрать универсальный вариант для всех видов напольных покрытий и условий эксплуатации. Не все теплые полы могут использоваться на открытом воздухе. Ряд комплектов не подходит для монтажа в помещениях с низкими потолками. Наши эксперты определили, какой теплый пол лучше в разных категориях. Рекомендуем воспользоваться советами нашей команды, которые учитывают все факторы – от цены до функциональности и комплектации.
Среди систем, которые заслуживают особого внимания:
- Теплый пол №1 ТСП-150-1.0 – лучший выбор для плиточных полов в городских квартирах и офисах с монтажом в бетонную стяжку;
- Теплолюкс Express – переносная система для использования в межсезонье на даче, в доме или квартире;
- XiCa RexVa XM-305 – пленка для сухой укладки под ламинат;
- Eastec Energy Save PTC – для укладки под линолеум без обустройства стяжки;
- Национальный комфорт ПНК 220 – недорогая система для монтажа на даче или в небольшом загородном коттедже;
- Unimat BOOST-0200 – для домов с деревянными полами, уложенными на стяжку;
- HotPanel – для тех, кто решил утеплить не только пол, но и панели.
Все системы, предложенные экспертами, отличаются надежностью, безупречным уровнем безопасности и способны снизить расходы на отопления. Только такому оборудованию наша команда готова присвоить статус лучшего в своей категории.
Как выбрать электрический пол
Купить лучший нагревательный мат или инфракрасную пленку для своей квартиры, загородного дома или дачи – мечта каждого владельца недвижимости. Выбирать продукцию необходимо не только с оглядкой на репутацию производителя и цену, но и с учетом особенностей эксплуатации. Какой вид теплых полов будет лучше для разных типов покрытий? Это зависит от типа нагревательного элемента, мощности и возможности подключения терморегулятора, класса защиты от пыли и высокой влажности.
Тип
Производители выпускают инфракрасную пленку, нагревательные маты и кабеля, панели. Выбор типа оборудования зависит от вида напольного покрытия и основания. Большинство видов финишного напольного покрытия укладывают на стяжку. Если основание уже готово, то можно использовать пленку – нагревательный элемент этого типа не поднимет финишное покрытие на большую высоту. Нагревательные маты и кабеля можно уложить в стяжку или в плиточный клей. Это обеспечит дополнительную защиту от статической нагрузки.
Инфракрасные полы нагревают не только пол, но и мебель, которая отдает тепло и делает микроклимат в комнате уютным и комфортным. Маты и кабеля нагревают только пол, это заставляет задуматься о максимально возможной температуре поверхности. Полы с инфракрасным излучением меньше всего влияют на здоровье человека. Для систем другого типа необходимо позаботиться о наличии защитного экрана от электромагнитного излучения.
Применение
Теплые полы используют в качестве основной и дополнительной системы обогрева. Основная система теплоснабжения должна иметь высокую удельную мощность – не ниже 220-230 Вт/кв.м. Для дополнительного отопления достаточно 150-180 Вт/кв.м.
Тяжелая мебель может стать причиной повреждения нагревательного элемента. Если теплый пол будет находиться под высокой статической нагрузкой, то лучше отдать предпочтение панелям в корпусе из алюминиевого сплава или матам, кабелям, которые укладываются в бетонную стяжку. Пленочные полы рекомендуется укладывать под финишное напольное покрытие там, где не планируется установка книжных шкафов, тяжелых комодов и стиральных машин.
При выборе продукции для укладки на балкон, в ванную комнату, на открытую террасу – необходимо уделить внимание степени защищенности. Преимущества у продукции с классом защиты от IP57 и выше
В регионах с суровым климатом, рекомендуется выбирать оборудование, рассчитанное на эксплуатацию в широком диапазоне температур.
Терморегулятор
Терморегуляторы поддерживают стабильную заданную температуру. Это положительно влияет на микроклимат в помещении, помогает снизить затраты на электроэнергию. Производители не всегда комплектуют этим оборудованием свои теплые полы определенных марок, предлагая выбрать наиболее подходящий к требованиям покупателя тип терморегулятора.
Выпускаются механические, электронные и программируемые терморегуляторы. Для контроля над температурой могут использоваться выносные или встроенные датчики. Конструктивные особенности позволяют выполнить встроенный или накладной монтаж, подключить терморегулятор к DIN-рейке. При выборе оборудования учитывается диапазон температур и максимальная мощность подключенной системы обогрева.
Наиболее функциональными являются программируемые терморегуляторы, совместимые с полами разного типа. Они имеют высокую точность настройки, защиту от детей, несколько режимов работы, информативную панель управления. Это помогает экономить максимальное количество электроэнергии без потери высокого уровня комфорта в помещении.
Мощность
Общая мощность нагревательных элементов определяет возможность поддерживать в помещении определенной площади заданную температуру. При вычислениях учитывается тип системы обогрева, количество мебели, высота потолков. Точный расчет может сделать теплотехник, который учтет все дополнительные параметры эксплуатации теплого пола.
При использовании электрических полов в качестве дополнительного обогрева, самые мощные нагревательные элементы рекомендуется монтировать на балконах и в ванных комнатах. Здесь мощность не должна быть меньше 180 Вт/кв.м. В жилых комнатах допускается мощность в диапазоне 110-130 Вт/кв.м. Этого достаточно для нагрева полов, создания комфортной температуре в комнате в короткий период межсезонья. При покупке оборудования для основной системы обогрева эти показатели мощности необходимо увеличить в 1,5-2 раза.
Положительные стороны Unimat
- Простота монтажа. Полы монтируются в стяжку или непосредственно под плитку без каких бы то ни было проблем – достаточно просто ознакомиться с инструкцией
- Высокий уровень КПД – обеспечивается саморегуляцией карбоновых стержней
- Возможность гибкой настройки режимов включения/выключения (хотя этот плюс больше относится к терморегуляторам)
- Расстояние между стержнями можно менять по своему усмотрению в зависимости от геометрии комнаты
- Не боится перегрева – карбоновые стержни, находящиеся в тепле попросту не включатся, поэтому перегрев невозможен
- Равномерное распределение тепла по всему полу
«Unimat Boost»
Система обогрева «Unimat Boost» отличается от модификации «Rail». Она тоже представлена матами с нагревательными стержнями. Наполнитель состоит из карбона, серебра и графита. Стержни укреплены с шагом 10 см.
Отличительная особенность заключается в том, что система относится к саморегулирующимся устройствам. При перегревании или при поломке одного из стержней, обогрев не прекращается. Энергия распределяется по всем элементам тёплого пола «Unimat». Мощность 1 пог. м составляет 138 Вт.
Тёплый пол «Unimat Boost» укладывают в глубокую стяжку или под плиточный клей с толщиной слоя до 5 см: столь объёмный слой не влияет на эффективность обогрева. Монтаж можно производить в комнатах с любым температурным режимом и влажностью. Стержни надёжно защищены изоляционным материалом, который предохраняет нагревательный элемент от влаги.
Приобретают тёплый пол «буст» у дилеров компании «Калео», в Москве, в Санкт-Петербурге. Производитель даёт продолжительный гарантийный строк системы отопления, до 10 лет. Период эксплуатации до 50 лет. При поломке отдельных стержней, их легко заменить новыми элементами.
Характеристики Unimat
Коротко рассмотрим характеристики инфракрасного стержневого пола Unimat. Вот фото из инструкции:
Инфракрасный стержневой теплый пол Unimat. Технические характеристики
- Пиковая (максимальная) потребляемая мощность 116 Вт на погонный метр – это если включить регулятор на максимум. Ну, или просто воткнуть нагревательный мат напрямую в розетку. Как видно, при нагреве потребляемая мощность будет понижаться. Подозреваю, что если оставить пол включенным, то он разогреется до 70 или 80 градусов, потребляемая мощность понизится до 60-70 Вт, и он перестанет дальше нагреваться. То есть, в отличие от кабельного пола, этот пол самостоятельно исключает перегрев.
- Потребление на погонный метр – 24 Вт. Тут, видимо, речь идет об оптимальной средней температуре. Если шаг между стержнями 0,1 м, то на 1 метре – 10 стержней. Значит, каждый стержень в среднем потребляет 2,4 Вт. Не путать с пиковым потреблением! Пиковое будет 116/10=11,6 Вт.
- Ширина термомата (то есть, длина стержней) фиксирована – 0,83 м.
- Максимальная длина матов, соединенных последовательно – 25 м. Посчитаем. 1 метр потребляет в пике 116 Вт, значит, 25 метров – 2900 Вт, это ток более 13 А. Учитывая, что минимальное сечение кабеля для подключения – 1,5 мм2, понятно, почему производитель перестраховался.
- Доля ИК лучей в спектре – 90%. Видимо, остальные составляющие лежат в электромагнитном спектре.
- Длина ИК волны средняя, благоприятная для тела. В этом я не разбираюсь. И как это измерить и проверить – не представляю.
Далее – комплектность саморегулирующегося пола:
Теплый пол Unimat. Комплектность
Как видно, можно купить по разной цене разную длину мата, отличие также будет в длине провода для подключения и количестве прибамбасов. Кстати, вот и они:
Комплекты для соединения и изоляции термоматов Unimat
Подробнее, как это применяется, напишу в разделе про монтаж.
Таблица потребляемой мощности:
Потребляемая мощность в зависимости от длины
Видно, что (кроме первого значения), мощности совпадают с пиковой потребляемой мощностью, указанной в технических характеристиках.
Потребляемая мощность в зависимости от длины и сечение провода
Последняя таблица по выбору сечения провода вообще непонятно для чего дана. Ведь максимальная мощность – 2900 Вт, ток 13 А. Следовательно, с этим полом применяется провод сечением 1,5 мм2, толще не имеет смысла.
Супертонкий пол из Южной Кореи
Почему именно теплый пол Rexva? Эта южнокорейская торговая марка производит инфракрасный пол, сочетая отличное качество и приемлемую цену. За деньги, которые вы рассчитываете потратить, Rexva Xica предложит несколько беспроигрышных вариантов для любой целевой аудитории.
Теплый пол Rexva уже завоевал доверие отечественного покупателя такими качествами:
Описание пленочного теплого пола Rexva
- Оптимальное соотношение цена/качество.
- При производстве используются современные технологии, которые обеспечивают плотное и прочное нанесение карбоновых элементов.
- Фирмой разработан уникальный способ крепления и изоляции контактов.
Полимерные материалы отличаются отличным качеством и хорошими изоляционными, противопожарными, влагоустойчивыми и термоустойчивыми характеристиками. Такие качества обеспечиваются с помощью высокотехнологичных разработок фирмы в этой области.
- Усовершенствованная технология ламинирования полимерных материалов.
- Гарантия на инфракрасный пленочный пол Rexva Xica после установки – 15 лет. Длительный гарантийный срок свидетельствует об уверенности производителя в качестве собственной продукции.
- Его можно уложить под любое финишное покрытие.
- Максимальный прогрев поверхности достигается уже через 40 минут после включения системы.
Все вышеперечисленные качества увеличивают сроки службы, не позволяют пленке расслаиваться, как это происходит с некачественными аналогами, обеспечивают стабильность работы контактов и нагревательной системы.
Монтаж стержневого теплого пола на кухне
Главное, что нужно помнить при монтаже и подключении электрического теплого пола – качество подключения! Чтобы потом не было мучительно холодно и досадно, нужно уделить самое пристальное внимание местам подключения, которые будут находиться под плиткой. Подробно по монтажу можно будет почитать в инструкции и посмотреть на видео в конце статьи, а я лишь покажу некоторые моменты
Подробно по монтажу можно будет почитать в инструкции и посмотреть на видео в конце статьи, а я лишь покажу некоторые моменты.
Расстилаем пол по стяжке.
Крепим его дюбель-хомутами. Если пол чистый, то можно и хорошим скотчем.
Теплый пол разложен по стяжке
Места соединений соединяем гильзами, которые идут в комплекте. Процесс:
Соединение. Готовим соединительные гильзы
Соединение. Вставляем провода в гильзу
Не забываем про термоусадку
Обжимаем гильзы специальным инструментом
Тут самый важный момент – соединение многожильного и одножильного проводов! От качества обжимки в основном зависит срок службы пола. Если нет инструмента, или в чем-то не уверены, то лучшее средство – пайка! Гильзы, которые шли в комплекте, мне показались хлипкими, поэтому я использовал помощнее, а в самых ответственных местах паял скрутку.
Теперь одеваем термоусадку и работаем феном:
Термоусадка на месте соединения, работа феном
Вон он я, феню:
Монтаж теплого электрического пола – соединение проводов
Должно получиться примерно так:
Работа феном при подключении теплого пола Unimat
Концы, которые никуда не подключаются, заделываем:
Заделка концов проводов термоусадкой
Феним, и пока термоусадка горячая, зажимаем её пассатижами:
Заделка концов проводов электрического стержневого пола Unimat
Идеально.
А вот тут получилось не идеально:
Выводы подключения теплого пола и датчика температуры
Датчик температуры:
Укладка датчика температуры в теплый пол (защищен желто-зеленой термоусадкой)

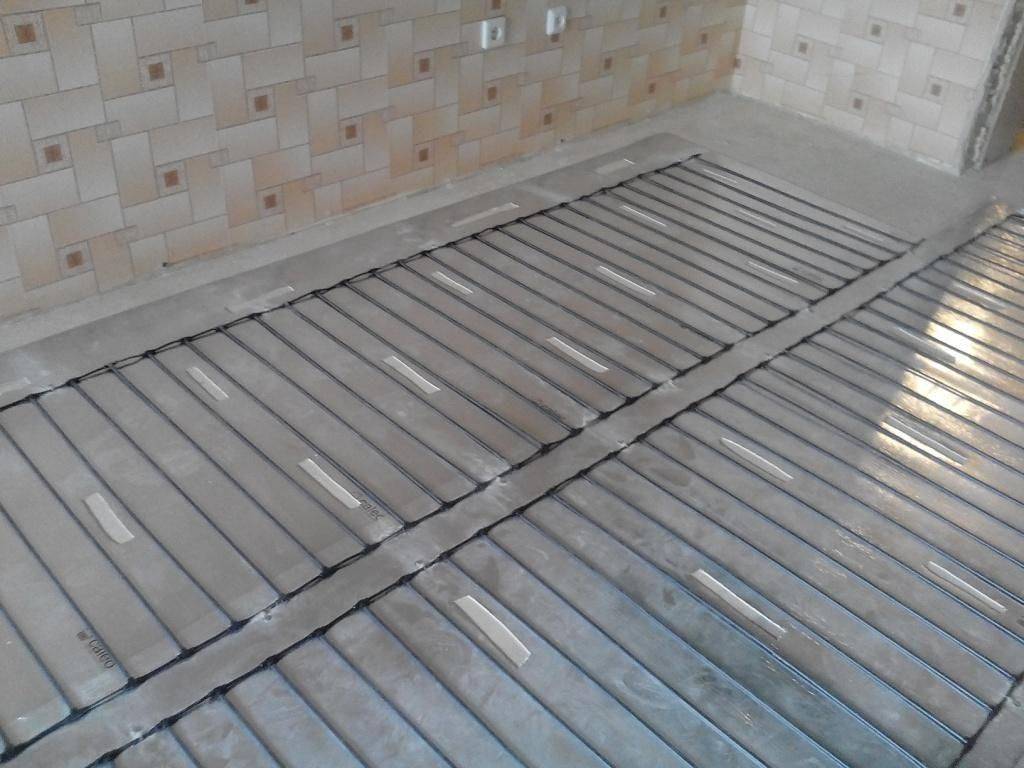

В итоге пол Unimat уложен в кухне в таком виде:
Нагревательные стержнеые маты Unimat уложены и подключены
Инфракрасный стержневой теплый пол Unimat уложен на стяжку
Структура и свойства
Этот вид инфракрасного обогревателя теплого пола имеет вид множества стержней, которые параллельно подключены при помощи гибких соединительных проводов. Они чем-то напоминают веревочную лестницу. В стержнях находится материал, состоящий их карбона, серебра и меди. Когда на карбон попадает ток, он интенсивно выделяет тепловую энергию. Чем хорош стержневой карбоновый пол, так это тем, что обладает свойствами саморегуляции: количество выделяемого тепла зависит от его температуры. То есть при местном повышении температуры (поставили на пол что-то, пол из-за плохой теплоотдачи нагрелся) он выделяет меньше тепла и температура понижается. Это свойство не говорит о том, что система со стержневыми нагревателями не нуждается в терморегуляторе. Терморегулятор управляет потребляемой мощностью (экономит деньги на отопление), а саморегуляция предотвращает от перегрева (продлевает срок «жизни»).
Стержневой инфракрасный саморегулирующийся мат
Система отопления с греющими стержнями, как и все системы электрического теплого пола, требует установки терморегулятора и датчика температуры пола. Без них обогревательные элементы работают, но постоянно на одной мощности. Ни о какой экономии в этом случае речь не идет, а срок службы становится намного меньше.
«Unimat Aqua»
Тёплый пол «Unimat Aqua» представляет собой жидкостный контур. В качестве жидкости используется вода. Она не циркулирует в системе от котла и обратно. Жидкость постоянно находится в трубопроводе. Внутри труб располагается нагревательный кабель, который работает от сети 220 В. При нагревании кабеля тепловая энергия передаётся воде, которая в свою очередь отдаёт тепло напольному покрытию.
Для тёплого пола «Unimat Aqua» не требуется обустраивать традиционную систему водяного отопления. Нет необходимости устанавливать котёл с магистралью для горячей и холодной воды. Водяная система напольного обогрева работает от электричества.
Магистраль располагают на полу «улиткой» или «змейкой». Оба конца кабеля выводят в распределительную коробку и в терморегулятор. Для контроля температуры на полу устанавливают датчик. Все проводники изолируют, выводят с помощью зонда в гофрированную трубку. Она подводит кабели к терморегулятору.
Максимальная температура жидкости 70 0С. Рекомендуют устанавливать режим на 50 0С. При этом в комнате выдерживается температура воздуха в 25 0С. Мощность системы зависит от длины трубы. Для обогрева небольших комнат потребуется мощность 130 Вт. Для холодных помещений обустраивают тёплый пол 200 Вт.
Компания «Unimat» предлагает различные модификации систем напольного обогрева. Для того чтобы поддерживать определённую температуру пола в комнате с централизованным отоплением, используют нагревательные маты. Для объёмных помещений в качестве основного источника тепла рекомендуют устанавливать магистраль с жидкостным теплоносителем.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.
Монтаж саморегулируемого термомата
Укладку выполняют на очищенную и выровненную поверхность. Прежде всего на основание расстилают теплоотражающий материал и фиксируют листы к поверхности клеем или скотчем. Термомат начинают раскладывать, уложив стороной с соединительными гильзами – они уже установлены производителем – в направлении подсоединения к термостату. Это – первая полоса.
В местах, где необходимо развернуть полосу, разрезают один из соединительных проводов и поворачивают ее на 180 °С. Унимат можно разделять только по центру отрезка силового кабеля, расположенными между гибкими стержнями из карбона. Полосы термомата фиксируют на теплоотражающей подложке и между собой при помощи скотча, чтобы обездвижить их. Стержни между собой не должны пересекаться.
Соединение полос ИК- мата между собой
Для зачистки изоляции с провода в месте разреза используют специальный инструмент. После того, как изоляцию удаляют, на нее устанавливают гильзу, термоусаживаемую трубку изоляции, и зажимают обжимными клещами.
Концы используемого для соединения кабеля ВВГнг обрабатывают аналогично. Затем концы соединительного и силового кабеля вкладывают в гильзу и обжимают клещами. Усадку термоусаживаемой изоляции выполняют, используя технический фен.
Изоляция фактически получается двойной, так как термоусаживаемая трубка соединительного кабеля практически сдвигается на контактное соединение. Таким образом, после термической усадки соединения можно больше не беспокоиться о его надежности. Процесс повторяют для всех остальных полос UNIMAT.
Установка датчика температуры
Прибор (модель SF 7х15) вводят в гофротрубку при помощи зонда и устанавливают на нее заглушку. Для самой же трубки предварительно подготавливают шторбу и «утапливают» ее в тонкой стяжке или клее для плитки. Гофротрубка с датчиком должна располагаться по направлению стержней, при этом над ним не должно быть теплоотражающего материала.
СоветЕсли нет возможности использовать гофротрубку, используют другую модель – SF 7х30. Датчик устанавливают посередине стержней на подложку и закрепляют скотчем.
Установка терморегулятора
Термостат монтируют на стену. Для его устройства необходим точный расчет мощности с учетом всех приборов, которые возможно будут подключены к электросети. Для систем мощностью от 2 кВт и терморегулятор подключают, используя отдельный автомат. Монтаж системы можно считать законченным только после ее тестирования.
Особенности
Unimat Rail имеет свои уникальные особенности, которые заключаются в следующем:
- Экономия денег и энергосбережение в процессе эксплуатации. В отличие от кабельных систем теплого пола, экономичнее на 60%.
- Система не боится перегрева и «запирания» мебелью. Если на обогреваемый участок будет установлена мебель, то благодаря саморегулирующейся функции система обогрева исключит перегрев. Это позволяет не переживать за расстановку мебели даже спустя годы. В любой сезон года, вы сможете достичь желаемой температуры как на даче, так и у себя в квартире.
- Полезность и экологичность для человека. ИК тепло обладает антиаллергенным эффектом. Система Unimat Rail состоит исключительно из качественных материалов. Излучение сопровождается ионизацией воздуха, что положительно скажется на здоровье ваших детей. Плюс ко всему, Unimat Rail обеспечивает равномерный обогрев всей жилой площади.
- Можно укладывать в стяжку и в слой плиточного клея. Благодаря особой конструкции мата, обогрев можно стелить в основание стяжки. Это особенно полезно в тех случаях, когда приходится заливать стяжку большой толщины.
- Высокая надежность. Соединение греющих стержней матов выполнено параллельно, благодаря чему обогрев нескоро выйдет из строя. Даже при повреждении одного стержня обогрев будет осуществляться другим стержнем. От производителя гарантия предоставляется до 20 лет.
- Простой и легкий монтаж. Если вы непрофессионал, то все равно сможете осуществить монтаж системы обогрева Unimat Rail. Это объясняется простой конструкцией стержневого инфракрасного греющего пола.
