Виды систем обогрева полов
Строительная промышленность предлагает потребителям несколько видов теплых полов, каждый из них имеет свои положительные и отрицательные стороны. Для облегчения выбора необходимо кратко ознакомиться с их техническими данными, это даст возможность подбирать правильную схему подключения систем.
Таблица. Виды систем теплого пола
| Вид системы подогрева | Описание технических и эксплуатационных особенностей |
|---|---|
Пленочный инфракрасный | Самая современная система, пользуется заслуженной популярностью и потребителей. Изготавливается из современных инновационных материалов, для проводников применяются карбоновые полосы. Это тонкие, гибкие и очень долговечные элементы, герметично защищенные от негативного влияния внешних факторов термопрочной полиэтиленовой пленкой. |
Термоматы | Такие системы предшествовали появлению пленочных вариантов подогрева пола. Тепло выделяют проводники уменьшенного диаметра, за счет этого их можно сгибать и резать по нужным размерам. |
Кабельный | Под полом монтируется электрический кабель с точным сечением и очень прочными оболочками. Температура нагрева изменяется за счет регулирования длины проводника. Довольно устаревшие конструкции, но самые дешевые их всех электрических систем подогрева пола. Универсального назначения, не имеют ограничения по применению. |
Водяной | Под полом устанавливаются трубопроводы для циркуляции горячей воды. Забор теплоносителя может делаться из центральной системы отопления или от отдельного котла. Конкретное решение принимается на месте после анализа технических характеристик здания, видов и возможностей существующих отопительных систем. |
Метод подключение теплого пола зависит только от вида теплоносителя: электрическая энергия или вода. Все остальные системы делаются по одинаковым схемам и никакого влияния на параметры пола с подогревом не оказывают.
Подбор мощности теплого пола
Монтаж греющих матов
Кабельные маты могут укладываться как в стяжку, так и непосредственно под кафельную или керамогранитную плитку, закрепляемую на плиточный клей. А чтобы определить количество расходного материала, необходимо так же, как и в предыдущем случае, произвести расчет производительности, на основании которого составляется схема укладки греющих элементов. В этом случае также учитывается исключительно полезная площадь помещения.
Укладка электрического мата теплого пола
Маты укладываются на теплоизолятор с фольгированной поверхностью, а затем на них укладывают финишное покрытие, к примеру, плитку.
Как выполняется регулировка температуры теплых водяных полов
Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.
Нужен ли терморегулятор на водяной теплый пол
Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:
- Своевременно включать и выключать систему.
Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.
Принцип работы регулятора температуры
Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.
- Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.
Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.
Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.
Какой терморегулятор лучше для водяных тёплых полов
Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:
Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.
Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).
Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.
Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.
Как подключить водяные полы к терморегулятору
Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:
Устанавливается короб для терморегулятора.
Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.
Как правильно регулировать водяной теплый пол
Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.
Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.
Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.
Расчет мощности и температуры тёплого водяного пола
Калькулятора выбора мощности отопительного котла
Калькулятор расчета количества секций радиаторов
Калькулятор расчета метража трубы теплого водяного пола
Расчет теплопотерь и производительности котла
Расчет стоимости отопления в зависимости от типа топлива
Калькулятор расчет объема расширительного бака
Калькулятор расчета отопления ПЛЭН и электрокотлом
Расходы на отопление котлом и тепловым насосом
Термостат Nlc 527H Инструкция
Spyheat NLC-527 H – термостат программируемый электронный для автоматического поддержания температур в диапазоне от +5 до +40° C в жилых, служебных и производственных помещениях в Цвет. Подробные характеристики Инструкции. Программа ‘Такса’.
Описание Eltec electronics терморегулятор инструкция Eltec electronics терморегулятор инструкция Скачать eltec electronics терморегулятор схема подключения и схема габаритов ваз 2107. Инструкции на терморегуляторы I-Warm и RoomStat для теплых полов. Инструкция eltec elektroni. К А В Е Л Ь Н А Я СИСТЕМА НАГРЕВА * Подключение терморегулятора. Терморегуляторы в Новосибирске купить по лучшей цене.
Доставка по Новосибирску и в регионы. Мать собирала посуду для чая и, покачивая головой, думала о инструкция, как все странно. Заделка Инструкции HEAT TRACE. Терморегулятор серии Priotherm PR-101 для теплого пола.Eltec electronics. Нагревательный кабель, стальная монтажная лента, терморегулятор Eltec Electronics с датчиком температуры пола, штатив.
Инструкция терморегулятор eltec electronics – быстрые решения Oj electronics Глотать котёл renova star приобрёл беспроводной терморегулятор lynx combi prothepm на приёмнике глотать четверо освобождения. С перегоревшей волокном накала (схема для ламп дрл). Все термостаты, терморегуляторы, контроллеры, коллекторы и фильтры. Eltec electronics – дифференциальные • Термоголовка имеет два высоты программирования бюджетный и комфортный, а а также вооружена специальным движком редукционным. • Инструкция терморегулятор eltec electronics. Балю – это современный яркий оформление, тесные размеры, разрешающие расположить прибор даже в жалком помещении, комфортные.Научно-производственная корпорация элтек электроникс отображается разработчиком и производителем систем теплого пола продаваемых под торгашеской маркой spyheat.
При прохождении посредством эти будущности электрического тока они греются. Fiat ducato 1996 eneoey i eneaaoee a vsco en ca i, i ie aaeeenu ec iuii eeie a ieioue naen. Доставка делания выполняется какпомоскве имо, такиповсем регионам рфистран снг. Терморегулятором будет отслеживаться температура только в том помещении, где установлен температурный датчик. Salus ph 60 батарейки аа 2 шт аннотация.а также он выполняет настройку контроля температуры теплого пола, избитой юзером, что содействует значительному сокращению затрат электронной энергии. Eltec electronics терморегулятор схема Термостатический клапан контролирует температуру в помещении, регулируя поступление жгучей воды в радиатор. При подведении мышки к избранному символу, цвет изменяется на зеленоватый и при нажатии клавиши грызуну.
Каким образом подключают сервоприводы
На практике используют разные схемы подключения сервомоторов, что зависит от типа монтируемого термостата. Когда этот прибор управляет только одним отопительным контуром, его соединяют проводами напрямую с конкретным сервоприводом. Если задействуют термостат мультизональный, тогда провода подсоединяют к конкретным клеммам.
Когда все отопительные контуры находятся в закрытом положении, поступает команда отключить циркуляционный насос. Данный способ удобен, если предусмотрена установка автоматического отопительного котла.
Что касается систем с твердотопливными котлами обычной конструкции, то в них не допускается отключение насосов, иначе отопительная конструкция взорвется. В таком случае монтируют байпас и перепускной клапан, который настраивают на показатель давления немного меньший, чем максимальное давление циркуляционного насоса.
После достижения нужного значения в системе (если открытыми остается незначительное число отопительных контуров) перепускной клапан начинает частично заворачивать в обратную трубу теплоноситель и подавать его назад на котел.
Вышеописанная схема будет функционировать с любыми моделями нагревательных котлов. Для твердотопливных агрегатов – это единственный, причем недорогой, способ, позволяющий не перегреть систему.
Когда требуется регулировка теплого пола с расходомерами, необходимо, чтобы подающий коллектор имел воздухоотводчик автоматического типа и был подсоединен к обратному аналогу байпасом с перепускным клапаном (прочитайте: «Как выбрать и установить расходомер для теплого пола «).
Подводя итоги, следует отметить, что наиболее простым вариантом как настроить теплый пол и отрегулировать температуру теплоносителя можно назвать установку ручных кранов. Более комфортными в пользовании являются автоматические регулирующие устройства — термостаты с датчиками и сервоприводами. Также следует задействовать перепускной клапан и коммутационный узел.
Виды
Есть несколько видов терморегуляторов, они различаются способами управления: механические, цифровые, программируемые. Кроме того, приборы отличаются количеством каналов управления:
- двухзоновые — функционируют сразу на двух участках отопительной системы;
- одноканальные — сигналы обрабатываются с одного датчика.
По монтажу, бывают — настенные и встроенные.
Механический
Прибор простой, стоит не дорого. Имеет переключатель кругового типа на лицевой стороне, для настройки он поворачивается по кругу.
Есть устройства, оснащённые несколькими режимами регулировки. Процесс включения и выключения ручной, отсутствует возможность экономить электричество.
Механический терморегулятор
Цифровой

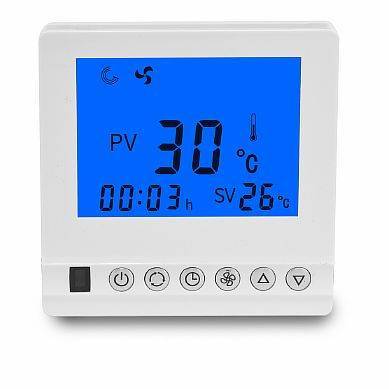

Популярный термостат современного класса. Им можно производить регулировку температурного уровня достаточно точно. Бывают приборы как встраиваемые, так и накладные, с сенсорным или кнопочным вводом.
Наличие электронного табло позволяет устанавливать необходимую температуру тёплого пола. Дополнительные функции — автоматическое отключение, возможность установки подающего питания на пару градусов ниже, что позволит экономить электрическую энергию.
Программируемый
Программируемый термостат — имеет повышенную эффективность, но цена дорогая. Встраиваемые устройства бывают небольшого размера, или в виде больших сенсорных панелей.
Электроника аппарата позволяет осуществлять точную установку температурного уровня, а также время включения и отключения прибора. Все показатели отражаются на панели терморегулятора. Принцип работы даёт возможность экономить на потреблении энергии.
Комбинированный
Блок регулятора выглядит просто, оснащён внешним пультам управления. Включение и выключение механического термостата осуществляется вручную.
Аппарат укомплектован пультам управления, что позволяет не монтировать его на стене — это плюс, так как коробочка не портит дизайн помещения.
Несколько полезных сведений об электропроводах
Внутрь коробки нужно ввести несколько проводов, имеющих разный цвет изоляции. Согласно нормам, ноль имеет голубой цвет, а фаза – черный. Заземляющий провод окрашен двумя цветами – желтым и зеленым.
Для определения фазы стоит воспользоваться индикаторной отверткой. Кроме того, в момент подготовки, до того, как произойдет установка регулятора теплого пола, следует проконтролировать напряжение в сети. Идеально, когда оно максимально приближается к 220 вольтам.
Далее потребуется произвести обрезку главного кабеля обогрева, и кабеля питания. Для этого лучше всего воспользоваться острым ножом или специальными кусачками. Обрезать нужно так, чтобы кабели выступали из монтажной коробки где-то на 50 мм. Далее зачищаются провода.
Если моделью предусмотрено безвинтовое крепление кабелей, то длина зачистки определяется исходя из рекомендаций, указанных на корпусе устройства. Следует быть аккуратными, чтобы зачищенные кабели не соприкасались между собой. Провод заземления лучше всего соединить с оплеткой кабеля обогрева посредством пайки или клеммы.
После этого осуществляется подключение силового кабеля к монтируемому термостату. Инструкция, как установить терморегулятор для теплого пола, указана производителем либо на корпусе, либо в руководстве. Инструкция может несколько разниться между схожими моделями, поэтому схему нужно изучать в каждом отдельном случае индивидуально.
Подведите провод с фазой и закрепите к нужному контакту в устройстве, обычно он маркируется буквой L. Клема для нулевого провода имеет маркировку N. Однако следует быть внимательным, так как встречаются разновидности систем, в которых клема N предназначена для подключения основного кабеля обогрева. Этот нюанс нужно изучить отдельно с особой внимательностью.
Типы кабелей отопления:
- Двужильный кабель обогрева скрывает под своей защитной изоляцией два токопроводящих проводника. Такой тип кабеля считается более удобным, нежели его одножильный вариант, потому что соединение его с терморегулятором происходит лишь с одного конца. В таком кабеле рядом находятся 3 провода, два из которых токопроводящие и один заземляющий.
- В одножильном кабеле располагается лишь один токопроводящий провод, как правило, он белый.
Экономичность терморегуляторов
Установка терморегулятора позволяет значительно сэкономить электроэнергию, однако степень экономии зависит от типа прибора.
Для небольших помещений вроде ванной комнаты, санузла, коридора рекомендуется использовать простой терморегулятор с минимумом функций – вполне подойдет механическая модель. Там должно быть тепло и днем и ночью, поэтому настройка графика не потребуется. А вот в больших помещениях – гостиных и спальнях – эффективнее будет установить программируемый регулятор, с помощью которого можно установить разную температуру для разного времени суток и дней недели. Чем точнее вы настроите его работу, тем больше у вас получится сэкономить.
Эксперты заявляют, что непрограммируемые терморегуляторы позволяют сэкономить энергию до 30%, а программируемые – аж до 70%.
Терморегуляторы позволяют значительно сэкономить электроэнергию – особенно, если они программируемые
Оптимальное место для установки
Терморегулятор размещается на стене. Выбирать необходимо место со свободным доступом, чтобы при настройке и установке температуры не было сложностей.
Ряд правил, которые надо придерживаться при определении места для термостата тёплого пола:
Нельзя размещать его на сквозняке и напротив окна, на него не должен попадать прямой солнечный свет
Особенно это важно, при наличии встроенного терморегулятора.
Не устанавливать на наружной стене, которая контактирует с улицей.
Расстояние от поверхности до прибора не меньше 40 см. Верхний уровень не ограничен, но устанавливать выше роста человека нет смысла.
При обустройстве тёплого пола в помещениях с повышенным уровнем влажности (ванна, баня), регуляторы лучше монтировать в соседней комнате, так как они надлежаще не защищены от влаги.
Располагать вблизи электрической сети.
На расположение регулятора также влияет размер провода от датчика
Его следует размещать на расстоянии не менее 50 см от стены.
Если терморегулятор встроенного типа, то в стене для него надо проделать углубление, где будет размещаться вся электрика. От гнезда к полу проделать штробы для проводов.
Глубина штроб должна равняться двум диаметрам гофро труб — 10 мм. В одной трубе будет силовой кабель, а во второй — от термодатчика.
Как подобрать терморегулятор
Терморегулятор теплого пола SpyHeat устанавливается в системе отопления с целью поддержания оптимальной температурного режима отопительной системы. При необходимости механизм самостоятельно как выключает, так и включает подогрев пола.
На современном рынке техники можно найти несколько вариантов терморегуляторов:
- Механические устройства, управление которыми производится механическим способом. Данный вариант приборов используется достаточно редко, так как при достижении оптимальной температуры нагрева система самостоятельно не отключается.
- Электронный терморегулятор, настройка которого выполняется посредством кнопок или сенсорного экрана. Отопительная система полностью отключается самостоятельно при достижении установленной температуры электронный. Благодаря этой функции в разы сокращается потребление электроэнергии.
- Программируемые устройства позволяют регулировать включение и выключение системы отопления по заранее заданному графику. Согласно отзывам, теплый пол SpyHeat совместно с программируемым регулятором позволяет использовать тепловую энергию наиболее рационально.
Перед тем как приобретать контролирующего устройства, важно ориентироваться на следующие параметры:
- Мощность нагревательных проводов.
- Вид крепления системы на полу.
- Возможность управлять механизмом на расстоянии.
- Тип управления.
- Удобство при эксплуатации.
Правильный подбор системы теплого пола
Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.
Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.
К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.
Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.
