Устройство и принцип работы электрических плинтусов
Основной принцип действия электрического теплого плинтуса – это конвекция. Горячий воздух, становясь более легким, обладает свойством подниматься вверх, к потолкам. Он вытесняет оттуда более холодные массы, которые опускаются к полу и засасываются в плинтусные конвекторы. Создается своеобразный непрерывный круговорот воздуха, в результате чего в помещении становится тепло и комфортно.
Помимо конвекции, электрические теплые плинтусы генерируют инфракрасное излучение. Оно распространяется вблизи полов, помогая создавать теплую атмосферу. Но его сила не так уж и велика, так как температура поверхности плинтусных радиаторов сравнительно низка. Как ни крути, но основную лепту в обогрев вносит именно естественная конвекция.
Электрические теплые плинтусы устроены очень просто – внутри них располагаются электрические ТЭНы той или иной мощности, дополненные оребрением большой площади. Такая конструкция позволяет довольно быстро прогревать воздушные массы и создавать в помещениях вожделенное тепло. Инфракрасное излучение создается за счет нагретого металла – здесь используются алюминиевые защитные панели.
Устройство электрического плинтусного обогревателя.
Давайте рассмотрим основные преимущества электрических теплых плинтусов:
- Небольшие размеры – отличная возможность избавиться от крупногабаритных радиаторов, часто уродующих своим внешним видом жилые и офисные помещения;
- Нет видимых труб – они спрятаны под полами и за защитными панелями;
- Высокая эффективность – несмотря на небольшие размеры, электрические теплые плинтусы обеспечивают быстрый прогрев помещений;
- Легкость в прокладке – смонтировать плинтусное отопление не сложнее, чем обычное.
Создаваемое электрическими теплыми плинтусами инфракрасное излучение прогревает ближние зоны – полы здесь становятся чуточку теплее. А комплексная работа оборудования позволяет быстро создать в помещениях комфортную атмосферу.
Часть тепла в виде инфракрасного теплового излучения исходит и от стен помещения. Все дело в том, что естественная конвекция в плинтусном отоплении прогревает стены – нагретый воздух поднимается вдоль их поверхности, постепенно прогревая штукатурку и кирпичи. Нагретые стенки помогают прогревать помещения, создавая теплую обстановку.
Помимо описанных выше электрических плинтусных обогревателей, похожих на обычные плинтусы, в продаже присутствуют приставные конвекторы. По своей конструкции они напоминают напольные конвекторы, только они невысокие, узкие и длинные. В зависимости от мощности, они могут обогревать довольно приличную площадь. Инфракрасное излучение здесь создается стенами, которые греются от восходящих потоков горячего воздуха.

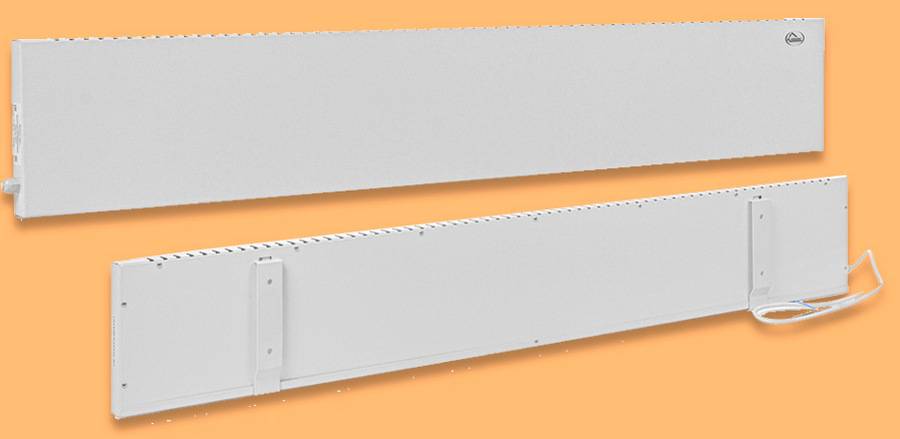

В продаже встречаются довольно интересные электрические инфракрасные теплые плинтусы, в которые устанавливаются небольшие колбы с аромамаслами – они позволяют проводить сеансы ароматерапии, наполняя комнаты приятными запахами.
Водяной тёплый плинтус
Чаще такие системы устанавливают в частных домах
Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.
Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.
В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.
Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.
В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.

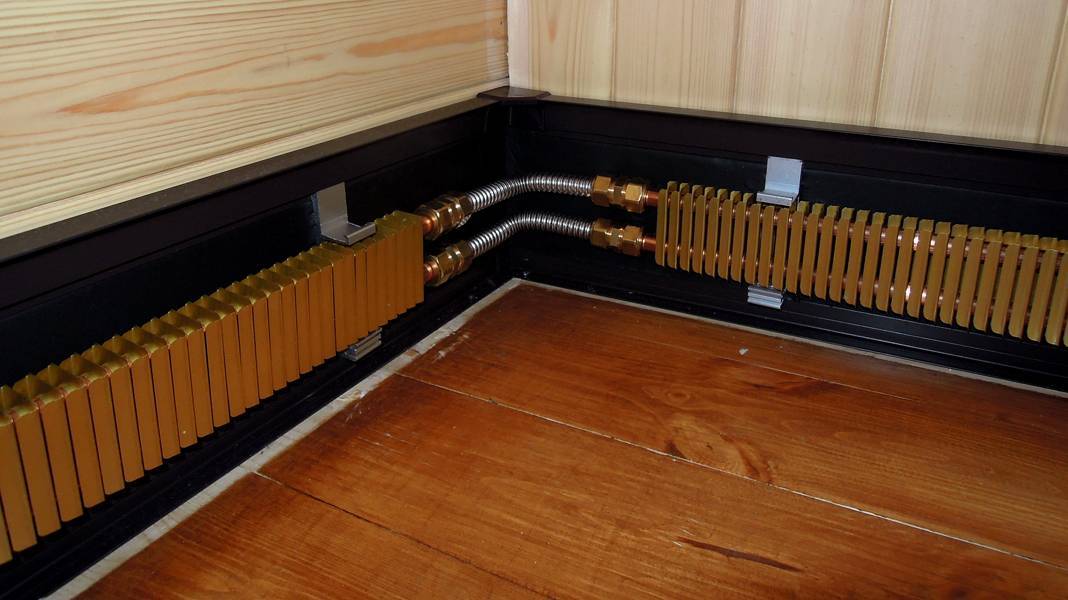

Конструкция водяного конвертера
Труба с горячей водой присоединена к газовому котлу

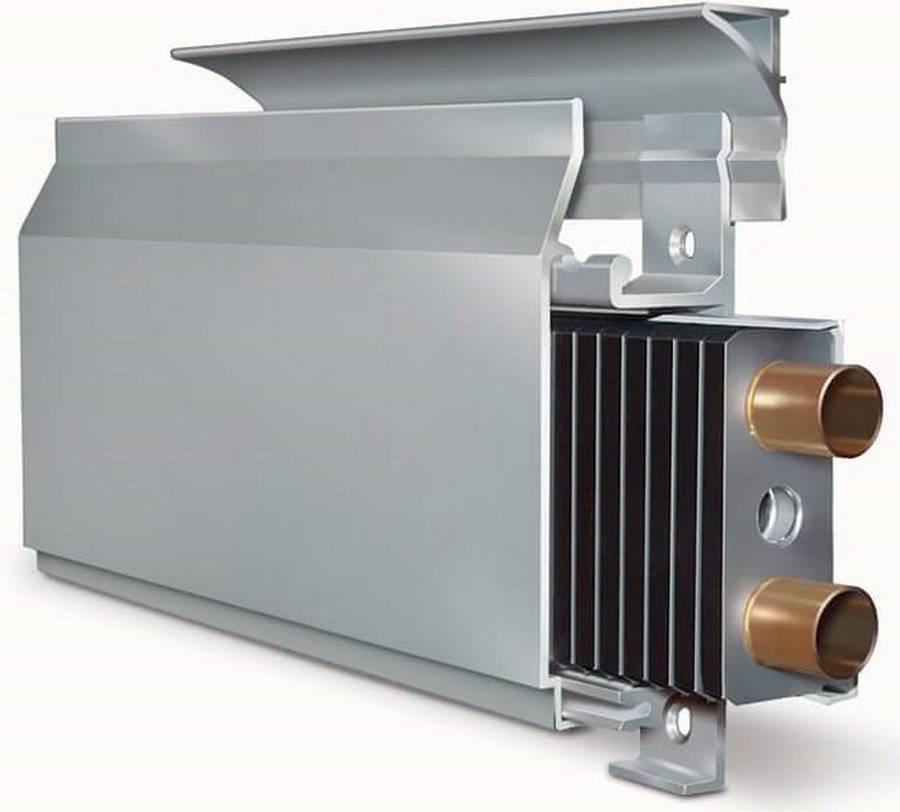

Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.
Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.
Статья по теме: Как избавиться от муравьев в огороде
Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.
Принцип функционирования водяных плинтусов
Принцип обогрева помещения жидкостным конверторным плинтусом ничем не отличается от обогрева другими приборами.
Холодный воздух поступает через нижний паз корпуса плинтуса.
Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.
Монтаж плинтусной системы водяного отопления
В строительных супермаркетах всегда можно приобрести нужную вам готовую систему водяного отопления плинтусов. Имея даже небольшой опыт сантехнических работ, вы вполне сможете сделать тёплый плинтус своими руками. Подробнее об отоплении теплым плинтусом смотрите в этом видео:
После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.
Испытание смонтированных плинтусов
Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.
В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.
Облицовка плинтусов

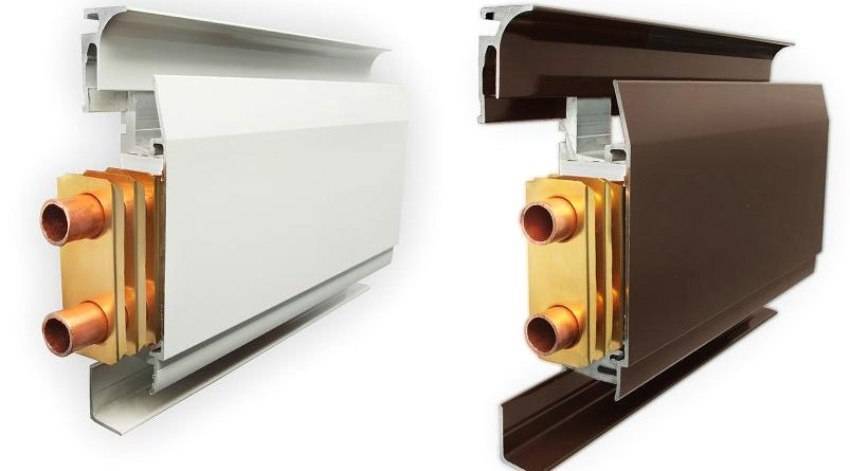

Строение коробов водяных плинтусов ничем не отличается от облицовки электрических модулей. Короба делают обычно из тонколистового эмалированного железа.
Производители, идя навстречу пожеланиям потребителей, делают корпуса плинтусов различной расцветки. В основном в ассортименте преобладают корпуса белого цвета или с поверхностью, имитирующей ценные породы дерева, природного камня или натуральной кожи.
Классификация систем тёплого плинтуса
Как и система тёплого пола, тёплые плинтусы могут быть:
- водяными;
- электрическими.
Водяной теплый плинтус
Несмотря на название, по трубкам этого контура может циркулировать не только вода, но и тяжёлые спирты. На погонный метр плинтуса для заполнения трубки уходит 0,34 л теплоносителя, чья рабочая температура может колебаться в пределах 50-85 градусов. Регулирование температуры осуществляется автоматически либо в ручном режиме через коллектор. Водяной плинтус прекрасно адаптируется как с централизованной, так и с автономной отопительной системой, при этом может даже служить основным источником тепла в помещении, а не только в качестве дополнительного.
Длина каждого контура водяного тёплого плинтуса не может быть длиннее 13-15 м, поэтому, если периметр комнаты превышает это значение, то в ней необходимо устанавливать несколько последовательных автономных контуров.
Электрический тёплый плинтус
Тёплый плинтус электрический нагревается с помощью ТЭНов мощность 200 Вт на погонный метр длины модуля. При этом рабочая температура не превышает значения в 60 градусов. Все ТЭНы, входящие в систему, между собой соединяются параллельно. Их работу можно регулировать через настенный электронный или электромеханический терморегулятор, имеющий встроенный датчик температуры окружающего воздуха.
Нагреватели прокладываются в нижней медной трубке, а в верхней располагается особый кабель, имеющий термостойкую оболочку. Напряжение с этого кабеля передаётся на находящиеся под ним электрообогреватели, которые представляют собой секции длиной от 0,7 до 2,5 м.
Дизайн и область применения теплых плинтусов

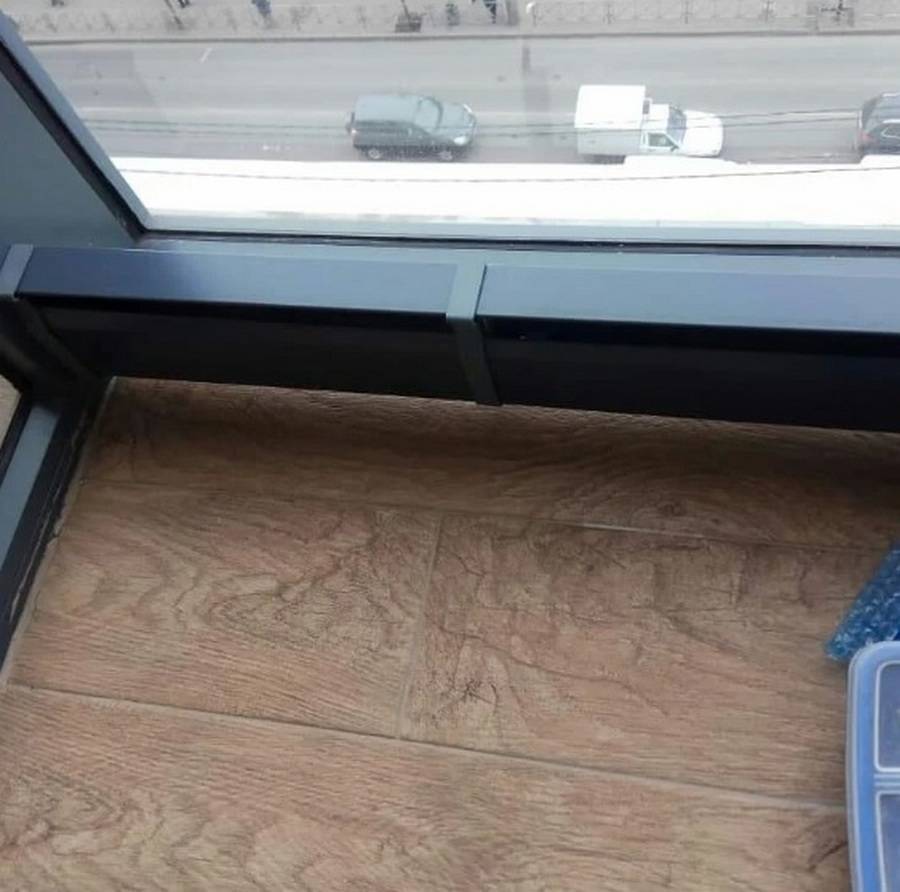

Плинтусные обогреватели имеют довольно высокие декоративные качества. Они довольно компактны и приятны на вид, что позволяет использовать их для реализации самых разных дизайнерских решений. Плинтусная система хороша еще и потому, что места для ее установки требуется немного, поэтому никакого ущемления свободного пространства в помещении не происходит.
Благодаря своим характеристикам и способу обогрева размещать отопительные приборы плинтусного типа можно рядом с любыми объектами, находящимися в помещении – лишь бы они не мешали движению теплого воздуха. Кроме того, рассматриваемый тип устройств можно монтировать независимо от материалов изготовления пола и стен.
На рынке отопительных приборов плинтусные радиаторы представлены в широчайшей цветовой гамме, и подобрать вариант, оптимально подходящий под конкретный интерьер, не составит труда. Помимо устройств с гладкой поверхностью, можно найти и такие, поверхность которых будет имитировать текстуру различных материалов – камня, мрамора или дерева.
Наибольшая эффективность от использования плинтусных радиаторов достигается при их установке в угловых и торцевых помещениях, которые зачастую оказываются самыми холодными. Плинтусное отопление позволит компенсировать нехватку температуры. Рассматриваемый тип отопительной системы может с равным успехом применяться как в частных домах, так и в квартирах – например, для обогрева балконов.
Рейтинг лучших теплых плинтусов на 2021 год
Бюджетные образцы
2-ое место: «Орион» 530 мм
Данную экономичную модель отличает высокая надежность и отсутствие необходимости установки запорных фитингов. Образец работает как стандартная батарея, только вот его теплопотери в 6 раз меньше. Корпус прибора покрыт специальным защитным составом, что стабильно защищает его от возможной коррозии. Может применяться по периметру бассейнов и на балконах с французским остеклением (панорамные окна).
| Наименование | Показатель |
|---|---|
| Тип нагревателя | Электрический |
| Мощность нагрева, Ватт | 75 |
| Управление | Электронное |
| Длина секции, миллиметров | 533 |
| Материал | Алюминий |
| Цена, рублей | 2700 |
Орион» 530 мм
Достоинства:
- Короб обработан специальным составом;
- Возможность установки на разных объектах;
- Бюджетная стоимость.
Недостатки:
Отсутствует термостат.
1-ое место: «Коузи» 1050 мм
Мощная и надежная модель. Может устанавливаться как в качестве единственного отопительного элемента в небольших помещениях, так и заключаться в отопительные контуры. Предоставляет жильцам особый комфорт: не высушивает воздух, не наполняет его продуктами горения, не создает циркуляции пыли в обслуживаемом помещении.
| Наименование | Показатель |
|---|---|
| Тип нагревателя | Электрический |
| Мощность нагрева, Ватт | 320 |
| Управление | Электронное |
| Длина секции, миллиметров | 1050 |
| Материал | Алюминий |
| Цена, рублей | 3600 |
Коузи» 1050 мм
Достоинства:
- Большой ассортимент цветовых вариаций корпуса;
- Повышенная мощность;
- Имеется термостат для регулировки.
Недостатки:
Боится повышенной влажности.
Модели среднего ценового сегмента

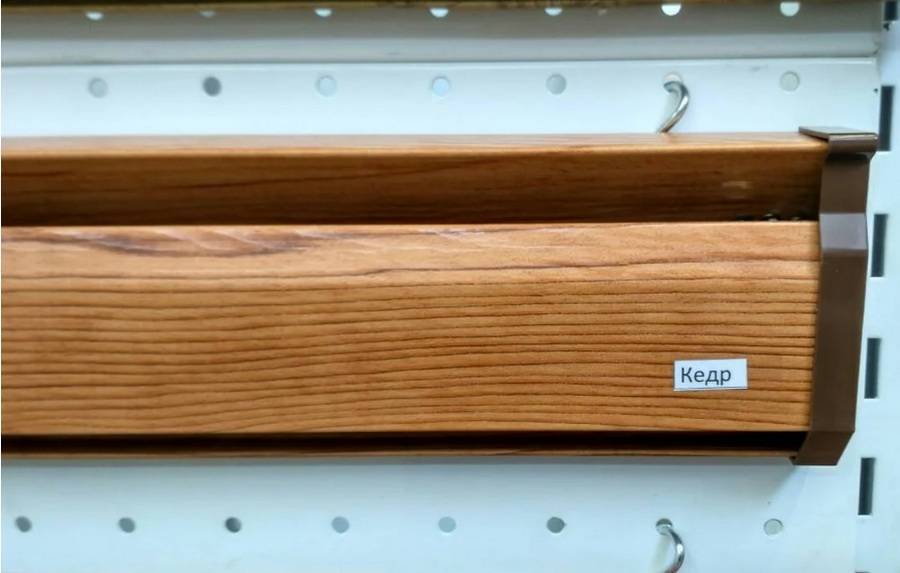

2-ое место: «Орион 1 Кедр»
Данная модель имеет крайне приятный внешний вид и может использоваться в качестве элемента дизайна при отделке загородного дома. Достаточная мощность этого контура позволит не замерзнуть в самые холодные времена года. Для этого образца характерно производство довольно-таки длинных элементов конструкции, что позволяет оборудовать им большие по периметру помещения.
| Наименование | Показатель |
|---|---|
| Тип нагревателя | Электрический |
| Мощность нагрева, Ватт | 150 |
| Управление | Электронное |
| Длина секции, миллиметров | 1000 |
| Материал | Алюминий |
| Цена, рублей | 3800 |
Орион 1 Кедр
Достоинства:
- Эстетичный внешний вид;
- Увеличенная мощность;
- Упрощенный монтаж.
Недостатки:
Опять же отсутствует термостат.
1-ое место: «Mr. Tektum 2.0»
Еще одна модель, предназначенная для дизайнерских проектов. Отопительный прибор изготовлен из горячепрессованного алюминиевого сплава, внутри которого установлены латунные и медные трубы. В связи с тем, что модель является жидкостной, монтаж лучше производить после предварительных теплорасчетов. Большинство специалистов рекомендует использовать данный плинтус для дач и загородных домов.
| Наименование | Показатель |
|---|---|
| Тип нагревателя | Жидкостный |
| Мощность нагрева, Ватт | 600 |
| Управление | Ручное |
| Длина секции, миллиметров | 2000 |
| Материал | Алюминий сплав |
| Цена, рублей | 8600 |
Mr. Tektum 2.0
Достоинства:
- Высокая мощность для жидкостного прибора;
- Применение в конструкции особых сплавов;
- Рекомендован для дизайнерских проектов.
Недостатки:
- Высокая цена;
- Сложность монтажа.
Премиум-класс
2-ое место: «Thermodul 13,17»
Редкий представитель на российском рынке линейки от западного производителя. Отличается вариативностью применяемых материалов и высокой ценой. Ввоз и торговля в РФ возможны только при наличии сертификата соответствия. Сравнительно непрост в установке и требует для ремонта оригинальных комплектующих. Установку такого оборудования лучше поручить профессионалам.
| Наименование | Показатель |
|---|---|
| Тип нагревателя | Жидкостный |
| Мощность нагрева, Ватт | 500 |
| Управление | Термостат |
| Длина секции, миллиметров | 1000 |
| Материал | Алюминий сплав |
| Цена, рублей | 16500 |
Thermodul 13,17
Достоинства:
- Модель управляется термостатом;
- В конструкции применен инновационный сплав;
- Расширен гарантийный срок.
Недостатки:
Очень высокая цена за погонный метр (при отсутствии иных достоинств).
1-ое место: «Thermodul Combi»
Очередная дорогая модель от итальянского бренда. Свою чрезвычайно высокую цену (30000 руб./п.м.) оправдывает вполне на 100%, благодаря тому, что имеет комбинированный режим работы: может работать и на электрическом теплоносителе и на жидкостном. Однако, требует профессиональной установки и наладки всего контура. Управление полностью автоматизировано.
| Наименование | Показатель |
|---|---|
| Тип нагревателя | Жидкостный/Электрический |
| Мощность нагрева, Ватт | 650 |
| Управление | Термостат, полная автоматика |
| Длина секции, миллиметров | 1000 |
| Материал | Алюминий сплав, гофр |
| Цена, рублей | 30000 |
Thermodul Combi
Достоинства:
- Комбинирование режимов работы;
- Полностью автоматическое управление;
- Новейшие материалы в конструкции.
Недостатки:
Не выявлено (для своих особенностей).
Особенности монтажа
Для создания водяной системы вам обязательно потребуется коллектор и циркуляционный насос. Такая система подразумевает высокую скорость прогона жидкости.
Поэтому с естественной циркуляцией система малоэффективна. Насос должен уметь адаптироваться к изменению объемов протока. Вдруг вы вручную или автоматика на коллекторе отключит какой-то контур.

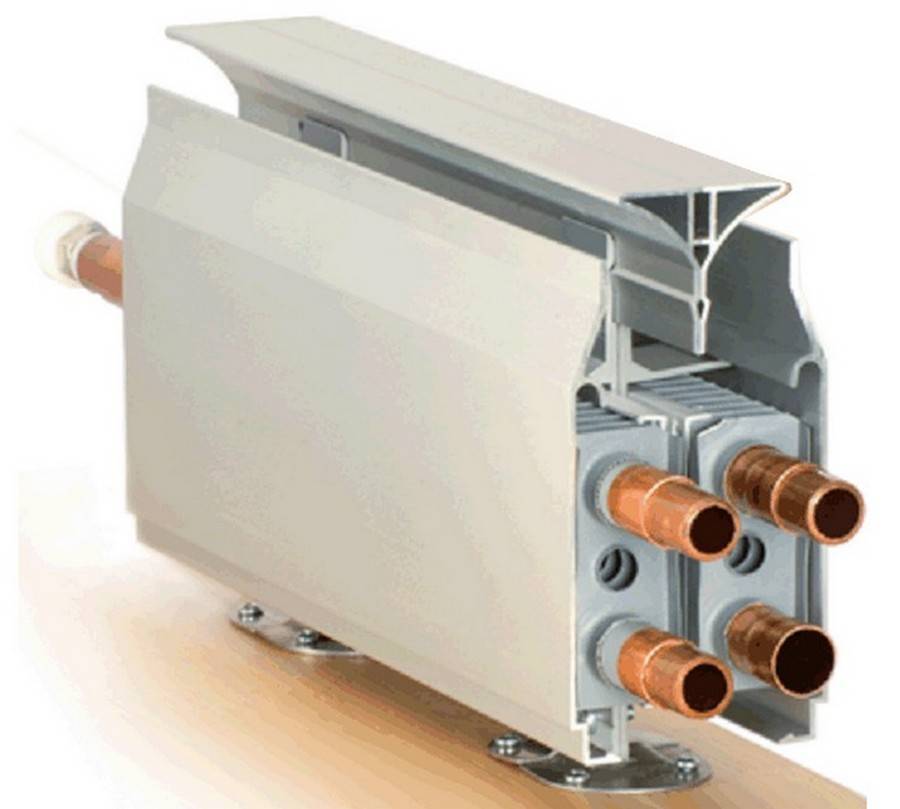

Теплоноситель проходит через специальные греющие модули с двумя медными трубками и ламелями в качестве ребер. Именно ламели, а не трубки выступают в качестве основного источника тепла.
Поэтому, если вы вдруг решили собрать такую систему своими руками, в первую очередь озадачьтесь каким образом напаять все эти ребра. Чем их будет больше, тем лучше.
Стандартная длина модуля для теплого плинтуса Mr.Tektum – 2,5 метра. Диаметр трубок всего 16-20мм.
Больше и не требуется. В противном случае кратно возрос бы объем теплоносителя и уменьшилась скорость протока. А это в свою очередь вызвало бы большой перепад температур на входе и выходе из коллектора.
Подключение и соединение трубок выполняется методом пайки, либо через специальные переходники и фитинги.
Отдельные комнаты желательно подключать разными контурами. Рекомендуемая длина – 15-16м. В первую очередь имеется в виду комнатные петли, а не длина всей задействованной трубки. Ведь именно на модулях с ламелями происходит наибольший теплосъем.
На большую комнату частенько заводят сразу два контура. Не сравнивайте их с теплыми полами, там допустимая длина контура раза в три-четыре больше. Объясняется это разными температурными диапазонами работы.
Длина контура ограничивается условием падения температуры (не более 5 градусов). Если обратка будет значительно холоднее, то она попросту будет охлаждать часть ламелей. Что критично скажется на общей теплоотдаче.
Это правило действительно для всех микрорадиаторов. Дабы повысить эффективность придется существенно увеличивать скорость протока.
При электрическом варианте в модуль закладывается кабель и греющий элемент – ТЭН.
Тепловая мощность подобной системы на ТЭНах составляет около 200Вт/м.п. Для водяной все зависит от выставленной температуры на котле или коллекторе.
Электрический вариант в отличие от жидкостного может отрицательно сказаться на сушке воздуха. Голый ТЭН обычно нагревается до температур гораздо больших, чем трубки “водяных плинтусов”.
Поверх модулей устанавливается алюминиевый короб. Его можно подобрать любой расцветки и тогда он вообще сольется с интерьером комнаты.
Короб элементарно снимается, благодаря чему у вас всегда есть доступ к его внутренним элементам.
То есть, система полностью ремонто-пригодная и удобная в эксплуатации.
Монтаж системы водяного теплого плинтуса
Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.
Монтаж греющего плинтуса: надо знать нюансы
Расчет плинтусного отопления
Полный теплотехнический расчет отопления — дело долгое и сложное
Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов
Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.
Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.
Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы
Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.
Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков
Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.
Как действовать
Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).
Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:
- По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы
- Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
- В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Устанавливаем куски и соединяем их в единое целое
- Герметичность системы проверяется при помощи опрессовки.
- Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
Так все выглядит когда все сделано
- После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.
Собственно, монтаж теплых плинтусов не слишком сложен
Но важна герметичность соединений и на это необходимо обратить особое внимание
Система тёплых плинтусов
Идея такого альтернативного способа обогрева возникла ещё в начале прошлого века, но не нашла широкой реализации на практике. Из-за высоких затрат установку системы тёплого плинтуса могло себе позволить незначительное число владельцев домостроений. Современные технологии внесли свои корректировки в их устройство.
Теплоноситель в тёплых плинтусах может подогреваться до температуры 70 градусов Цельсия. Несмотря на это, оптимальным режимом обогрева считается поддержание на поверхности плинтусов температуры не выше 40 градусов. Делается это для того, чтобы не испортить декоративное покрытие плинтусов.
Принцип действия
Обогрев помещений с помощью тёплых плинтусов отличается от радиаторного отопления. Сильно разогретая поверхность элементов системы последнего транслирует своё тепло в окружающее пространство. Тёплые плинтуса отдают часть своего тепла стенам, превращая их в барьеры для холода.
Благодаря монтажу плинтуса по периметру помещений, обеспечивается их равномерный обогрев. Холодный воздух проникает через решётки плинтусов к ТЭНам, нагревается и медленно начинает подниматься вверх.
Виды тёплых плинтусов и их особенности
Существующие системы обогрева подразделяются на два основных вида:
Электрические
Водяные
Первые состоят из параллельно соединённых ТОЭНов, имеющих мощность 220 Вт. Регулировка их работы производится с помощью терморегуляторов. Они могут быть электронными или электромеханическими. Максимальная температура нагрева ТЭНов в системе отопления составляет 600С. Они монтируются внутри нижних медных труб. В верхние вставляется кабель, подающий напряжение на нагревательные элементы.
Водяные системы тёплых плинтусов оснащены распределительным коллектором. Он соединён с основной системой трубами из полиэтилена. В них производится нагрев жидкости. Максимальная температура нагрева теплоносителя составляет 850С. Объём заполнения жидкостью системы должен составлять 0,35 л на 1 погонный метр.
Плюсы и минусы
Достоинством греющих плинтусов является повышенная теплопередача при минимальных потерях тепла в системе. Они безопасны в эксплуатации, не могут спровоцировать возгорание расположенных рядом с ними предметов. Система обогрева предотвращает образованию на стенах конденсата, грибка и плесени.
Среди других достоинств:
- универсальность оборудования;
- эстетичный внешний вид;
- долговечность;
- простота эксплуатации.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
К недостаткам тёплых плинтусов относят высокую стоимость монтажа. Их работа без поломок во многом зависит от поддержания определённой температуры теплоносителя в системе.
