Особенности настильного монтажа водяного контура
Под напольное покрытие сверху пластин укладывается подложка из полистирола Система монтируется на деревянной или полистирольной основе с пазами для расположения выпуклых пазов термопластин. Ламинат, ковролин, паркет или плитка укладываются по влагоизолирующему слою. Для гидроизоляции применяют полиэтилен плотностью 200 микрон.
Полосы раскладываются с перехлестом 10 – 15 см и крепятся скотчем между собой, периметр оформляется демпферной лентой, клеящейся к полиэтилену и стене. Если помещение с повышенным парообразованием, например ванная комната, дополнительно ставится слой пароизоляции или выбирается материал с комбинированной защитой от влаги и пара.
Изоляция выполняется 2 раза:
- по площади перекрытия перед укладкой утеплителя;
- на поверхности смонтированной системы из труб и пластин.
В продаже есть сплошные пластины без пазов для труб, тогда борозды делаются самостоятельно. Используется фанера и кусок трубы диаметром 16 мм. В листе делается канавка, пластина накладывается на фанеру, и желоб на металлическом элементе продавливается трубой. Края термопластины выравниваются подручными средствами.
Вместо ячеистого утеплителя можно уложить пластины между деревянными брусками
Порядок сборки теплого пола:
- покрытие очищается от мусора и выравнивается шпаклевкой или самовыравнивающейся смесью;
- раскладывается гидроизоляционный слой;
- укладывается теплоизоляционные маты;
- делаются канавки, и монтируется теплораспределительные пластины;
- прокладываются водяные трубы;
- между пазами укладывается теплоизоляция.
Монтируется второй слой гидроизола после проверки работоспособности системы. Делается окончательная отделка пола.
Назначение теплораспределительной пластины
Существует два метода монтажа водяных систем теплого пола:
- «мокрый», когда трубопровод помещается в бетонную стяжку;
Установка теплого водяного пола в бетонную стяжку
Установка теплого пола в теплораспределительную пластинку
Бетон является хорошим проводником тепла. И в первом случае он делает конкретно эту функцию: поглощая тепло от нагретых труб, бетон греется сам, содействуя равномерному рассредотачиванию тепла по всей поверхности пола. Но бетонная стяжка очень томная и не может применяться в старенькых домах, почти всегда имеющих древесные перекрытия, которые могут разрушиться под весом стяжки.
Устройство сухой стяжки для теплого пола
Эту делему решают теплораспределительные пластинки, изготавливаемые из алюминия либо покрытого цинком металла, и устанавливаемые конкретно на теплоизоляционный слой.
Другими словами пластинки являются кандидатурой тяжеленной цементно-песчаной стяжке и позволяют оборудовать водяную систему теплого пола в домах с хоть какими перекрытиями. Они совершенно отражают тепло, содействуя его равномерному рассредотачиванию по поверхности финальной отделки пола.
Монтаж теплораспределительного профиля
Для провидения монтажных работ, важно чтобы теплообменные листы имели нишу для теплоносителей. Если приобретенные пластины со сплошной поверхностью, не стоит расстраиваться, пазы можно выполнить своими руками
Для этого понадобятся следующие материалы:
- небольшой лист фанеры;
- металлический отрезок диаметром 1,6 см.
Процесс выполнения канавки происходит следующим образом:
- В листе фанеры делается желоб соответствующий размерам термопластины и металлического отрезка.
- На фанеру укладывается теплообменный лист таким образом, чтобы его середина располагалась над канавкой станка.
- При помощи металлического отрезка, пластина вдавливается в желоб.
- Каждая сторона листа выгибается и выравнивается при помощи плоского твердого подручного материала.
Процесс выполнения канавок не отнимет много времени, в среднем на одну алюминиевую пластину приходится не более 30 секунд.
Подготовив необходимые материалы, можно будет приступить к монтажу теплых водяных пластин. Выполняется он по следующей схеме:
- основание помещение очищается от грязи и мусора;
- если поверхность не ровная, заливается выравнивающая стяжка;
- укладывается гидроизоляция;
- стелиться теплоизоляционный материал;
- устанавливается теплораспределительный профиль;
- укладывается теплоноситель;
- между пазами вставляется теплоизолятор.
После проведенных работ, сначала теплораспределительная пластина проверяется на работоспособность, и лишь за тем укладывается финишное покрытие.
Ознакомившись со всеми свойствами и монтажом теплообменных пластин можно сделать вывод, что производители успешно справились с поставленной задачей, для того чтобы отопительная водяная система эксплуатировалась в разных зданиях. Методы укладки, при хорошей теплоотдачи, позволяют не только стандартно использовать систему, но и найти ей неожиданное применение, в таких местах как бани, сауны, балконы и лоджии.
Назначение пластин
Металлическая термопластина применяется, если отсутствует возможность делать традиционную стяжку (строения с деревянным перекрытием, стены из пеноблока и другие). Иногда высота потолков не позволяет поднимать основание на толщину теплого пола. Срок сдачи объекта влияет на выбор стяжки или сухого способа укладки. Бетон набирает прочность 28 суток, а система с термопластинами готова к работе после окончания укладки финишного слоя.
Теплоотражающие структуры представляют собой альтернативу водяному полу на цементно-песчаном основании. Легкость конструкции позволяет использовать элементы на любом перекрытии, т. к. нагрузка увеличивается незначительно.
Водяные трубы плотно обхватываются металлом в канавке и нагревают элемент. Алюминий и сталь относятся к группе эффективных проводников тепла, поэтому передают энергию напольному покрытию. Конвекция в виде потоков и струй полностью отсутствует, поверхность нагревается равномерно. Тепло передается результативнее, если боковые части термопластины плотно прилегают к основанию и верхнему слою.
Особенности деревянных водяных теплых полов
Пирог теплого пола с использованием базальтового утеплителя и теплораспределительных пластин
Такой тип устраивается в деревянном доме или жилище с балочным перекрытием из природного материала. Сухой способ предполагает реечную или модульную систему укладки. Первый вид делается с помощью досок или брусков, а при втором используются готовые блоки из ДВП с готовыми пазами.
Опорный слой толщиной 20 мм выполняется из древесины, влажность которой не больше 6-10%. Доски лиственных пород должны быть шириной 80 мм, длиной – до 1200 мм.
Состав конструкции теплого пола по дереву:
- основание со слоем гидроизоляции;
- доски, модули или бруски, разложенные по плану;
- разводка труб с применением пластин;
- изоляция от пара и влажности;
- гипсоволокнистый лист толщиной 10 мм;
- напольное покрытие.
Другой вариант в том, что доски раскладываются с зазором, который по ширине и длине соответствует выпуклому пазу пластины. Площадь основания под теплый пол выравнивается по горизонтальному уровню, чтобы не нарушать ток энергоносителя.
Как не совершить ошибку выбирая
На рынке в наше время теплораспределительные пластины продемонстрированы в большом ассортименте, все они выделяются материалом, формой, изготовителем и размерами. Однако перед тем как подбирать изделие, полезно было бы выяснить о самых востребованных заблуждениях, которые затрагивают такой продукции:
- Недоразумение первое – чем больше проводимость тепла алюминиевой или стальной теплораспределительной пластины, тем выше КПД. Но в действительности на КПД практически не действует материал, из которого сделана пластина. Система тёплого обогревания пола при любых обстоятельствах нагревает воздух в помещении. А вот от правильно подобранного материала для теплоизоляции, который находится под теплораспределительной пластиной, зависит многое.
- Недоразумение второе – необходимо, чтобы теплораспределительные изделия имели высокую теплоёмкость. Но на деле совсем и не имеет значение, как пластина будет накоплять тепло, так как её поверхность греется регулярно. Зато большой уровень теплоёмкости сильно оказывает воздействие на быстроту нагрева, что не становится плюсом для современных сегодня тепловых схем, оснащенных регуляторами.
- Недоразумение третье – изделиям не потребуется создавать защиту от ржавчины, так как поверхность их все время в нагретом состоянии, стало быть, ей не страшна влажность. Это не так. Влага на теплопластине может возникнуть от накопления конденсата или например если сквозь завершальное покрытие просочится вода, а при большой температуре коррозия происходит намного быстрее. Так что во время выбора теплопластины стоит подумать и о приобретении водозащитных составов либо же приобретать материал с уже нанесённым покрытием против коррозии.
Сейчас вы выяснили, что представляет собой теплораспределительная пластина, какими положительными качествами различается и зачем необходима. Установка подобных элементов для устройства пола с подогревом не представляет трудности и может быть сделана собственноручно в сжатые сроки. А вот как происходит процесс установки, вы узнаете из представленного тут видео:
Про водяной теплый пол без стяжки. Легкая система с теплораспределительными пластинами
Часто при строительстве домов с деревянными перекрытиями встает следующая проблема – как сделать теплый водяной пол по слабым перекрытиям без тяжелой растворной стяжки. И тут на помощь приходят легкие системы водяного пола с теплораспределительными пластинами.
Вместе с европейскими системами водяного пола лет 20 назад в нашу страну проникли и технологии их монтажа без стяжки при помощи теплораспределительных пластин:
- полистерольная система
- модульная система по лагам
- реечная система по лагам
Сами тепелораспределительные пластины импортировались вместе с основным оборудованием водяного пола, были изготовлены из алюминия и отличались высоким качеством. Теплораспределительная пластина из алюминия имеет толщину 0,5 мм и уникальный омега-образный профиль паза для трубы. Что позволяет прочно “защелкнуть” трубу в пазе и обеспечить плотный контакт поверхностей трубы и пластины, чем обеспечивается эффективный отвод тепла.
Импортные алюминиевые теплораспределительные пластины выпускаются для шага труб 150, 200 и 300 мм. Длина 1150 мм, имеется поперечная перфорация пластины для деления на части с шагом 330/110/440/270мм. Разделить пластину на части можно без инструментов, просто своими руками по линиям перфорации.
В Европе изготовление теплораспределительных пластин поставлено на поток на роботизированном оборудовании. Там существует большой спрос на подобные системы, т.к. например в Швеции очень велика доля каркасных домов из древесины с напольным отоплением. В проектах каркасных домов часто конструкция водяного пола с теплораспределительными пластинами сразу интегрирована в конструкцию перекрытия, что очень многое упрощает при строительстве и монтаже.
Стоит отметить, что системы водяного пола с теплораспределительными пластинами отличаются малой тепловой инерцией, что хорошо для быстрого нагрева и выхода теплого пола на режим, а также быстрого отклика системы отопления на управляющие воздействия.
Полистерольная система водяного пола
Полистирольная система водяного теплого пола с теплораспределительными пластинами – самая тонкая из существующих систем (начиная с толщины 9 мм для труб диаметром 8 мм) и с самым малым весом. Она состоит из пенополистирольных элементов (или пенополистерольного основания) с пазами и алюминиевых теплораспредельных пластин поверх них. Может быть смонтирована в любых зданиях и на любых перекрытиях без стяжки.
Подготовка к работам, создание теплоизоляционного слоя и обработка чернового пола
Монтировать отопительную систему можно исключительно после тщательной подготовки. Направлены все процедуры на то, чтобы сделать несущую часть перекрытия идеальной. В данном случае могут быть выполнены как работы по восстановлению, так и полная замена определенных частей перекрытия.
Главное помнить, что монтаж теплого пола в деревянном доме не допускает большого количества ошибок, поскольку каждая из них влечет за собой определенный процент потерь тепловой энергии. Как результат повышается расход электрической энергии и понижается эффективность системы.
Включает в себя данный этап следующие процедуры:
Затем все балки осматриваются на предмет их поношенности. Прохудившиеся, гнилые, деформированные балки удаляются и вместо них вставляются новые. Если повреждения определенного элемента незначительные, то можно произвести его частичную замену (прочитайте: “Как сделать пол в деревянном доме – устройство на примерах”).
Избежать образования нового грибка и заплесневения древесины можно при помощи антисептических средств или грунтовых составов с глубоким проникновением. По завершению такой обработки необходимо определиться со способом монтажа системы теплого пола и выбором материалов, которыми будет утепляться черновое основание.
Высота закрепления брусков определяется толщиной материала, используемого в качестве утеплителя. Без брусков подобные работы также можно произвести, но тогда закреплять доски придется на имеющихся балках. Производить такие работы придется из подпола или подвального помещения.
Древесина обрабатывается при помощи антисептика. Речь идет о каждой части созданной конструкции.
Между опорами укладывается мембранный пароизоляционный слой. Поверх него прокладывается утеплитель, толщина которого должна составлять 15-20 сантиметров. В качестве теплоизоляции могут быть использованы: минеральная вата, пенополистирол, пеноплекс.
Толщина слоя и высота опор подбирается с тем расчетом, что от утеплителя до основного пола должен быть зазор в 8-10 сантиметров. Причем зазор должен вентилироваться, что могут обеспечить специальные воздухоотводы в виде небольших проемов в подполе или подвале. Вентилировать черновую часть пола можно, если оставить небольшой участок без обшивки досками.
Если же опоры располагаются на расстоянии более 60 сантиметров, то бруски стоит монтировать немного выше. Использоваться в качестве чернового основания будет настил из листов ЦСП, ДСП, фанеры и т.д.
На что нужно обратить внимание при выборе изделия
В настоящее время потребительский рынок представляет теплораспределительные листы разных производителей. Каждый производитель старается как можно лучше разрекламировать свою продукцию, тем самым привлекая внимания покупателей. Но, как известно любая реклама содержит не совсем достоверную информацию. Поэтому, чтобы не переплатить при покупке профиля, рассмотрим самые распространенные обманы:
Самый распространенный обман — теплораспределительная пластина имеет высокую теплоемкость. На самом деле это не лучший показатель изделия. Во первых при эксплуатации все теплообменные листы не прерывно греются. Во вторых такой показатель не становится плюсом для регуляторных оборудований, так как емкость будет иметь большую скорость нагрева.
Второй обман — высокая теплопроводность стальных и алюминиевых пластин для теплого пола повышает коэффициент полезного действия. Однако его показатель ни как не зависит от материала, из которого изготовлена фурнитура. На качество КПП в первую очередь будет влиять выбранный теплоизоляционный слой и другие материалы.
Еще одно заблуждение — за счет того, что пластина для теплого пола постоянно находится в нагретом состоянии, она не подвергается коррозии. На самом деле, это совсем не так. При попадании влаги в систему отопления через финишное покрытие, при высокой температуре коррозия развивается намного лучше
Поэтому, при выборе изделия стоит обратить внимание, нанесено ли на него антикоррозионное покрытие, если нет, тогда стоит приобрести влагозащитные материалы.
Итак, узнав, что собой представляет теплообменная пластина для теплого пола, ее достоинства, принципы работы, и как правильно сделать выбор при покупке, можно перейти к рассмотрению их монтажа.
Теплый пол с теплораспределительными пластинами
Теплый пол в деревянном доме проще всего сделать, используя теплораспределительные пластины из алюминиевого сплава или из стали. Пластины имеют специальную конфигурацию, охватывают металлом почти 80% поверхности трубы и тем самым забирают от нее тепло, передавая его сухой стяжке. Мощность теплопередачи при этом достигает 100 Вт с м кв. Но в чем заключаются минусы этой системы…
Почему нужно применять теплораспределительные пластины
Классический водяной теплый пол предполагает закладку трубопровода именно в толстую (8 см и более) бетонную стяжку с армированием металлической сеткой. Это обеспечивает:
- равномерное распределение тепловой энергии по поверхности пола, даже при максимальном шаге укладки трубы – 30 см;
- предельную долговечность конструкции и гарантию от растрескивания при соблюдении технологии укладки;
- высокую термостабилизацию в помещении, что придает комфортности;
низкую цену конструкции.
Вместе с тем толстая стяжка имеет большую массу, недопустимую для обычных деревянных основ, и только по этой причине не может применяться на деревянных полах. Также ей не подходят вибрирующие основы, которые повышают вероятность растрескивания и разрыва трубопровода. На деревянных полах по лагам необходимо применять варианты более легковесных конструкций, обычно до 50 кг на метр кв.
Тонкая сборная стяжка
Но тонкая стяжка сама по себе не может обеспечить распределение по ее поверхности необходимой тепловой мощности от трубы. Если просто заложить трубопровод в тонкую стяжку, то на поверхности пола появится температурная зебра – чередование теплых и холодных полос. А общая мощность теплопередачи от трубопровода к воздуху в комнате снизится весьма значительно.
Без обеспечения теплоотведения от трубы и теплораспределения водяной теплый пол не комфортный и не эффективный.
Тонкая стяжка должна быть весьма прочной и эластичной, устойчивой к температурным расширениям.
С теплораспределительными пластинами применяют сборную стяжку из листов гипсоволокна толщиной до 12 мм или из цементностружечной плиты, уложенных в два слоя и скрепленных шурупами.
Схема укладки сухой сборной стяжки приведена на рисунках. Между торцами листов оставляется тепловой зазор 2 мм, а перехлест листов в разных слоях составляет минимум 300 мм. Расстояние между шурупами – до 300 мм.
Утеплительный слой – обязательная составляющая
Обычно рекомендуется общее утеплении под разогреваемой стяжкой не менее 15 см пенополистирола.
В случае применения теплораспределительных пластин с деревянным полом по лагам, утеплительный слой может располагаться как между лаг, так и непосредственно под пластинами.
Если речь идет об утеплении старого пола, то рациональней на старое напольное покрытие положить утеплитель из экструдированного пенополистирола толщиной от 10 см и сверху на него пластины и затем сухую стяжку. Но все это возможно в случае, если позволяет высота помещения. Подробнее – как утеплить старый деревянный пол
Если нужно экономить высоту помещения, не переделывать дверные проемы, то лучше разместить значительный слой (от 15 см) любого подходящего утеплителя между лаг. Как утепляется пол между лаг
Как устанавливаются теплораспределительные пластины
Пластины из металла для распределения тепла от трубопровода теплого пола в среднем имеют ширину 15 см (13 – 20 см). Поэтому минимальный шаг их установки такой же – 15 см. Но чаще эти пластины устанавливаются с шагом 20 – 30 см.
Причем шаг в 20 см позволяет также отбирать максимум тепла от трубы и не получить температурную зебру.
Шаг установки в 30 см и более – для создания вспомогательного подогрева полов, с соответствующим уменьшением отдаваемой энергии, и позволяет значительно экономить при создании.
Теплораспределительные пластины устанавливаются следующим образом.
Между досок, прибитых к старому настилу. Применяется только сухая 6 – 10% влажности доска, толщиной 20 – 22 мм, шириной обычно 80 – 200 мм (шаг установки) с расстоянием между досками 20 мм.
- Между полос экструдированного пенополистирола, положенного на клей на черновой пол, имеющие те же размеры, что и доски.
- В фигурных плитах полистирола, предназначенного специально для укладки трубопровода теплого пола.
В пазах, вырезанных в пенополистироле высокотемпературным ножом.
Чаще для экономии применяют экструдированный пенополистирол толщиной 20 мм, который и режут на полосы, соответствующие ширине выбранного шага укладки.
Грунтовка для пола weber vetonit prim floor
Линолеум полукоммерческий гетерогенный tarkett moda
Homakoll 212 клей для штучного паркета
Паркетная доска дуб ливинг
- Напольные покрытия радуга ремонта

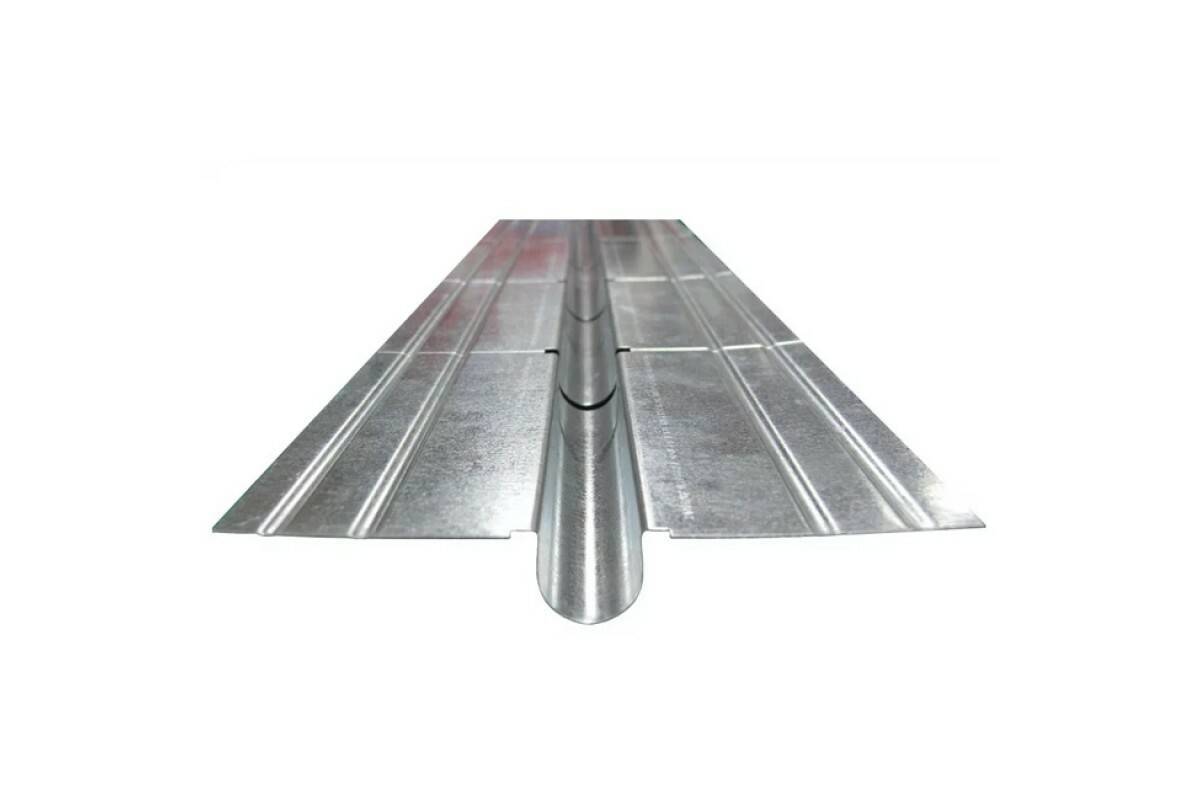

Особенности теплораспределительной пластины
Пластины накапливают тепло и передают его равномерно напольному покрытию Энергоноситель в трубах теплого пола не нужно разогревать до высоких температур, по сравнению с радиаторами, благодаря использованию теплоотражающих пластин. Алюминиевые или стальные элементы отличаются простым строением и не имеют ограничений к применению.
Изделия разных производителей отличаются конфигурацией, но общее строение остается одинаковым:
- омегообразный желоб проходит от начала до конца и служит для установки водяной трубы;
- выступающие полоски на отлетных частях обеспечивают жесткость и компенсируют тепловое расширение.
Теплопроводные элементы укладываются в конструкцию пола так, чтобы совпадали канавки. При монтаже не используется ножовка или ножницы по металлу, т. к. пластины имеют удобные насечки. Металл отламывается по отметкам на требуемую длину и ставится в проектное положение.
Пластина делится на участки:
- 4 отрезка по 115 мм;
- 2 куска по 135 мм;
- 1 часть 270 мм.
Если уложить пластины на деревянное основание, большая часть тепла будет оставаться в помещении Допускается монтаж термопластин непосредственно в стяжку, но тепло будет уходить вниз на разогрев бетона. Подложка из полистирола с фольгированным слоем, обращенным вниз, кладется на поверхность перед укладкой системы.
Применение теплораспределительной пластины для теплого пола в фото
Применение теплораспределительной пластины для теплого пола в фотографиях.
Еще недавно сделать теплый пол в старой квартире было весьма проблематично — традиционный метод укладки теплоконтура под бетонную стяжку не годился в постройках со старыми деревянными полами. Нельзя было его ставить и там, где бетонную стяжку запрещали из-за серьезного перегруза перекрытий. Вопрос перестал быть проблемой, когда появилась технология установки теплораспределительной системы для теплого пола.
О пластине и системе
Этот метод иногда называют «сухой стяжкой», имея в виду, что все работы проводятся по сухому полу без применения обычной в таких случаях цементной заливки.
Суть метода — в установке пластин из алюминия, которые будут нагреваться от труб и распределять тепло по поверхности пола. В качестве основного материала применяются алюминиевые, медные пластины или листы оцинкованного металла, которые профилированы ребрами жесткости и имеют каналы для укладки нагревательных труб.
Ребра жесткости, помимо усиления конструкции, выполняют также функцию компенсатора теплорасширения. А канал, плотно обхватывая трубу, передает ее тепло всей поверхности листа. Лист, в свою очередь, направляет тепло расположенному сверху напольному материалу. Таким образом удается избежать укладки привычной стяжки из бетона, при этом добившись равномерности прогрева комнаты.
: использование пластинчатых теплообменников снижает нагрузку на основание в минимум 7 раз, если сравнивать вес традиционной бетонной стяжки. Вес одной пластины, например, из оцинковки — 550 граммов при длине 1000 мм на 125 мм. Таким образом, зная минимальный шаг раскладки пластин (он соответствует 125 мм), можно рассчитать вес конструкции и то, как она будет обеспечивать теплом.
К достоинствам пластин можно отнести то, что они заранее снабжены специальными насечками, которые позволят при монтаже избежать резки металла — по насечкам пластинки легко отламываются в нужном месте. Это упрощает монтаж, а также существенно экономит время работы.
Функции плиты теплопередачи
Плиты теплопередачи выполняют три основные функции:
Где применяется система?
Теплораспределительная система с применением пластин идеально подходит для ремонта теплоснабжения старого дома, где основа пола — брусья. С помощью этого метода установки можно смонтировать отопление, альтернативное коллективному, даже там, где раньше это было невозможно. При этом новый вид отопления не повлияет существенно на высоту помещения.
Если бетонная стяжка «съела» бы сантиметров десять высоты до потолка, то высота установки теплораспределительной пластины будет не выше 30 мм. Если же конструкцию смонтировать прямо на балки, то потеря высоты и вовсе будет практически нулевой.
В обоих случаях пластинчатый теплообменник укладывают между промежутками между черновым полом, прикрепляя листы к нему. Трубы вводятся в пазы. Финишное половое покрытие кладется сверху
Теплораспределительная система с пластинами отлично подходит также для нового строительства и при проведении реконструкции. Она годится для применения на всех типах полов, имеет малую высоту установки и позволяет сделать монтаж очень быстро. Все это делает систему весьма перспективной.
Как выбрать материал?
Теплораспределительные листы существуют в ассортименте, модели различны по размерам, форме, материалу, из которого они изготовлены. На рынке представлена продукция как импортного производства, так и отечественных предприятий. Выбирая материалы для монтажа теплых полов, нелишним будет знать о некоторых распространенных заблуждениях относительно теплопроводных пластин.
К числу таких относится следующее:
Способ монтажа
Сухая (или настильная) теплая система монтируется по тому же принципу, что и при укладке обычного теплоконтура водяных теплых полов под стяжку. Есть только ограничения по диаметру трубы — она должна совпадать с размером паза на пластине. Все остальные этапы монтажа, включая укладку контура, подключение, совпадают со стандартными этапами работ рассмотренными в видеопособии.
Обзор Применение теплораспределительной пластины для теплого пола .
На что обратить внимание при выборе?
На сегодняшний день строительный рынок представлен шикарным выбором теплораспределительных листов, все они отличаются между собой видом производства, а также материалом, из которого изготовлен каркас
Чтобы приобрести качественную пластинку, необходимо тщательно изучить ее эксплуатационные характеристики и обратить внимание на следующие показатели изделия:. Теплоемкость. Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность
На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется
Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность. На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется
Теплоемкость. Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность. На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется.
- Коэффициент полезного действия. Данный показатель не зависит от того, изготовлены пластины из стали или алюминия. Как правило, для улучшения КПД, необходимо дополнительно применять специальные теплоизоляционные материалы, которые при установке конструкции выкладывают небольшим слоем на металлическую фурнитуру.
- Защита от коррозии. Многие считают, что если тепловые листы постоянно нагреваются, то им не грозит коррозия металла, поэтому изделия не нуждаются в специальном покрытии. Подобное мнение ошибочно, так как даже при малейшем попадании влаги через верхний слой пола при высокой температуре создаются благоприятные условия для образования ржавчины.
Стоит также заметить, что выбор пластин зависит и от того, в каком помещении планируется установка «теплого» пола. Для каждой комнаты свойственен свой микроклимат и влажность, поэтому могут применяться профили разных моделей, отличающиеся защитными качествами, аккумулятивной способностью и теплоемкостью. Например, для ванных комнат и кухонь, где наблюдаются постоянные температурные перепады и высокая влажность, подойдет изделие с хорошим антикоррозийным покрытием, а если укладка пола будет выполняться на бетон, для повышения передачи тепла понадобятся пластины из алюминия или меди.
Немаловажным показателем для покупки станет и высота помещения, где устилается пол. Для высоких комнат нужно использовать алюминиевые каркасы, они быстрей передают тепловую энергию, и поток теплого воздуха равномернее распределяется по всему периметру помещения.
Подводя итоги, можно сказать, что пластины играют огромную роль в распределительной системе и обеспечивают помещение хорошим обогревом. Но чтобы конструкция эффективно работала, к данным элементам нужно также подбирать и качественные трубопроводы. От теплопластин зависит только передача энергии. Поэтому следует побеспокоиться и о наличии изоляционной подложки. До начала монтажных работ необходимо выполнить правильные расчеты материала и подготовить схемы установки.
О том, как загнуть алюминиевую пластину для теплого пола, смотрите в следующем видео.
Преимущества и недостатки
Теплый пол без стяжки монтируется и нагревается быстрее
Монтаж пола сухим способом имеет преимущества перед традиционной укладкой труб мокрым методом. Высокая теплопроводность металла позволяет нагревать поверхность за короткое время.
Положительные стороны использования термопластин:
- количество пластин и вес конструкции легко рассчитывается самостоятельно, т. к. известен шаг и масса пластин;
- система просто укладывается своими руками после составления плана расположения труб;
- снижается нагрузка на части перекрытия по сравнению с мокрыми вариантами;
- несущественно уменьшается размер комнаты по высоте.
