Теплоаккумулятор для твердотопливного котла

Самодельный теплоаккумулятор: преимущества, конструктив, схема врезки в систему отопления

У народных умельцев усовершенствование системы отопления последнее время становится одной из самых популярных тем. В качестве материала для теплоаккумулятора используются металлические 200 литровые бочки, емкости для технических жидкостей и даже готовые решения – бочки со списанных пожарных машин и армейских водомаслогреек. При этом последние варианты считаются наиболее предпочтительными – емкости уже имеют теплоизоляцию и достаточный объем. Так, с пожарной машины АЦ-40 резервуар имеет емкость 1,5 тонны,  армейский прицеп вмещает 1 тонну воды.

При проектировании используются разные методы расчета, но наиболее быстрый и простой это использование онлайн калькулятора, в который достаточно просто подставить запрашиваемые показатели.

Преимущества и недостатки буферной емкости

Буферная емкость для котла

К основным преимуществам системы отопления с тепловым аккумулятором относятся:

• максимально возможное увеличение КПД твердотопливного котла и всей системы при одновременной экономии энергоресурсов;
• обеспечение защиты котла и другого оборудования от перегрева;
• удобство пользования котлом, позволяющее осуществлять его загрузку в любое время;
• автоматизация работы котла за счет применения датчиков температуры;
• возможность подключения к ТА нескольких различных источников тепла (например, двух котлов различных типов), обеспечивая их объединение в один контур отопительной системы;
• обеспечение стабильной температуры во всех комнатах дома;
• возможность обеспечения дома ГВС без использования дополнительных водонагревающих устройств.

К недостаткам аккумуляторов тепла для системы отопления можно отнести:

• повышенную инерционность системы (с момента розжига котла до выхода системы на рабочий режим проходит гораздо больше времени);
• необходимость установки ТА вблизи отопительного котла, для чего в доме требуется отдельное помещение необходимой площади;
• большие габариты и вес, обуславливающие сложность его транспортировки и монтажа;
• достаточно высокую стоимость промышленно выпускаемых ТА (в некоторых случаях его цена, в зависимости от параметров, может превышать стоимость самого котла).

Интересное решение: теплоаккумулятор в интерьере дома.

В интерьере

Использование теплового аккумулятора экономически выгодно не только для твердотопливных котлов, но и для электрических или газовых систем обогрева.

В случае с электрокотлом. ТА включается на полную мощность ночью, когда тарифы на электроэнергию значительно ниже. Днем, когда котел отключен, обогрев помещений осуществляется за счет тепла, накопленного за ночь.

Для газовых котлов экономия достигается за счет попеременного использования самого котла и ТА. При этом газовая горелка включается гораздо реже, что обеспечивает меньший расход газа .

Нежелательна установка теплонакопителя в отопительных системах, где требуется быстрый и или кратковременный нагрев помещения, так как этому будет мешать повышенная инерционность системы.

3 comments

Вместо указанных в статье теплоаккумуляторов успешно можно использовать накопительные водонагреватели емкостью от 200 л, включенных параллельно. Теплоаккумуляторы подключаются к отопительному котлу после штатного нагрева дома и (или) угрозы перегрева котла. Это намного дешевле, чем предлагаемые варианты. К тому же ТЭНы водонагревателей могут быть использованы в перерыве работы котла, например, ночью. Это выгодно при многотарифном счетчике. Единственно, при использовании в качестве теплоносителя этилен или пропилен -гликоль из водонагревателей надо удалить магниевый стержень, установленный для смягчения воды. У меня такая система работает четыре года, позволяя даже зимой топить твердотопливный котел раз в сутки. При сильных морозах (от -27) дважды в сутки. Теплоаккумулятором служат три накопительных водонагревателя емкостью каждый 200 л. Каждый водонагреватель обошелся мне в 9700.

Функции бака теплоаккумулятора

Бак теплоаккумулятора отличается более сложной конструкцией и принципом работы, но и функциональность его также расширена. Агрегат используется в таких целях:

• хранение горячей воды и отдача её в трубопровод в случае прекращения подачи топлива в нагревательный прибор;
• предотвращение перегревания отопительного оборудования;
• соединение в единую систему нескольких отопительных агрегатов;
• обеспечение максимального КПД;
• нормализация температуры во всех помещениях дома;
• горячее водоснабжение.

Схема работы теплоаккумулятора для котла отопления

Как видим, функционал теплового аккумулятора для твёрдотопливного котла достаточно расширен. Для выполнения поставленных заданий используют ёмкости, баки, объёмом 350-3500 литров. Конечно, в кухне или ванной установить такое оборудование проблематично.

Бак отлично утепленный, внутри него имеются змеевики, которые и отвечают за нагревание и поддержание температуры воды.

Обратите внимание! Чтобы изготовить теплоаккумулятор своими руками для твердотопливного котла, понадобится большая бочка и нагревательные элементы

Этапы сборки теплоаккумулятора

Для начала нужно подготовить бочку. Если она старая, то очистите ее от загрязнений и следов коррозии.

Берем теплоизоляционный материал и оборачиваем им внешние стенки бака, после чего закрепляем утеплитель с помощью скотча, обмотанного в несколько слоев. Для утепления отлично подойдет минеральная вата, а вот использование экструдированного пенополистирола не рекомендуется, из-за того, что под такой обшивкой в холодное время года могут поселиться мыши. К минеральной вате они равнодушны.

Чтобы окутать бочку, нужно взять фольгированную пленку и зафиксировать ее клейкой лентой. Самодельный теплоаккумулятор можно обшить листом металла.

Следующим шагом станет изготовление змеевика. Для этого понадобится медная трубка длиной 8–15 метров (длина зависит от объема бака) и диаметром 20–30 метров. Согните трубу в спираль и поместите внутрь бочки. При соединении змеевика с котлом спираль будет нагреваться, соответственно, будет нагреваться и вода в накопителе.

Для движения воды нужно сделать патрубки, которые мы оснастим кранами. Краны нужны, чтобы при необходимости можно было быстро перекрыть циркуляцию воды.

Последний этап – это установка теплоаккумулятора. Бак устанавливают на бетонную основу. Можно использовать готовую плиту или же самим залить опалубку бетонным раствором.

Этот тип конструкции подходит для однокотловой системы отопления. Если котлов несколько, новичку будет сложно сделать правильный агрегат самостоятельно.

4 Популярные модели

В зависимости от котлового оборудования и количества потребителей тепловой энергии выбирают подходящую модель буферной емкости. Аккумулятор можно приобрести с перспективой будущих подключений дополнительных приборов, а подключенные патрубки временно заглушить. В десятку популярных устройств входят следующие модели:

1. 1.
   Nibe BU 500.8 применяется в системах отопления с разными источниками тепла. Отличается пенополистирольной изоляцией толщиной 14 см. Емкость бака составляет 500 л, предельное давление — 6 бар, а максимально допустимая температура — 95° C.
2. 2. ETS 200 представляет собой ряд блоков из композитного материала, размещенных внутри стального корпуса. Их нагрев осуществляется электрическими ТЭНами мощностью 2 кВт. Внутри установлен вентилятор для ускорения процесса нагрева.
3. 3. HAJDU AQ PT 500 — буферный накопитель, предназначенный для работы в закрытой системе отопления. Подключается в схему отопления с разными типами нагревателей. Бак рассчитан на максимальное давление 3 бар. К недостаткам можно отнести отсутствие внутреннего антикоррозийного покрытия и теплоизоляции. Их устанавливают отдельно.

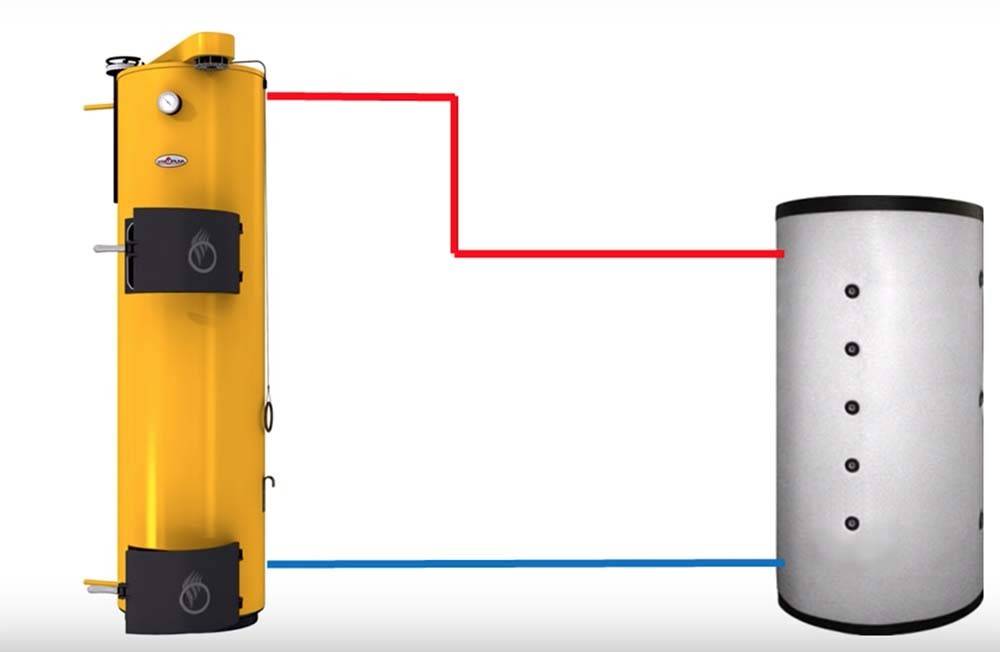

Подмес горячей воды и добавка клапанов

Чтобы система заработала надо обеспечить автоматический подмес горячей воды в обратку. Таким образом повышаем температуру воды, заходящей в котел. Если в него будет попадать слишком холодный теплоноситель, котел может быстро выйти из строя. Существует несколько распространенных схем обвязки с добавлением обратки. Мы используем трехходовой смесительный термостатический клапан. Установка этого клапана позволяет образовать малый круг обращения теплоносителя, в результате чего разогрев котла ускорится. Такой подход предотвращает образование конденсата, тем самым оберегает теплообменник от поломок из-за значительной разницы температур.

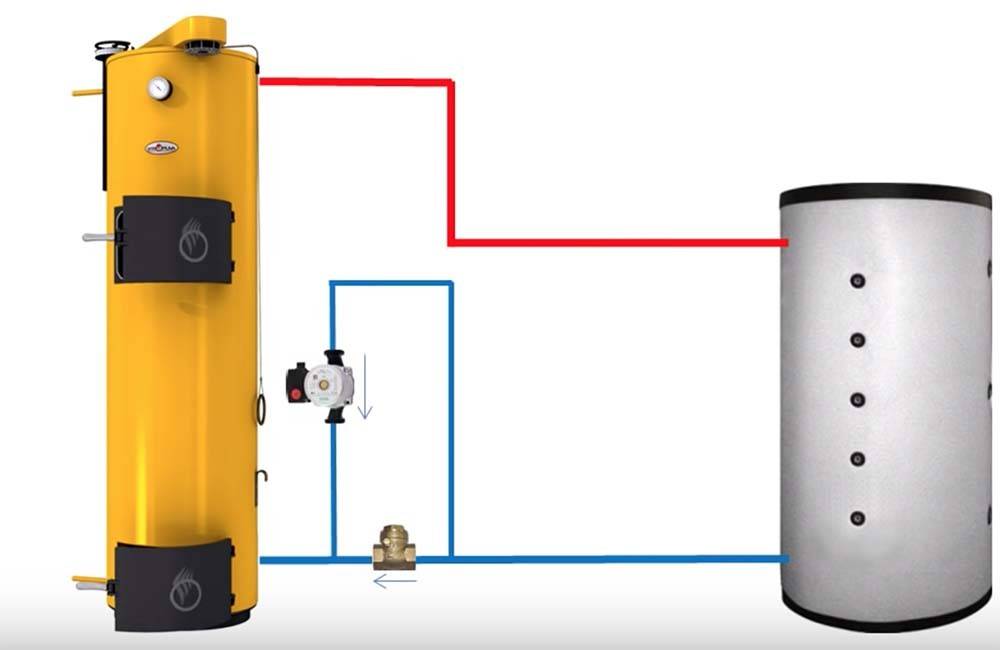

Представим смоделированную ситуацию. Встроенный лепестковый клапан выставим на срабатывание при достижении температуры 55 градусов. При запуске котла вода в системе не нагрета и пока она холодная, клапан закрывается и пускает носитель по малому кругу. После того, как подаваемая вода нагрелась до порогового значения 55 градусов, клапан приоткрылся и начал подмешивать охлажденную воду из обратки. На следующем этапе нагревается вся бочка, при этом температура обратки также поднимется выше 55 градусов. В этот момент клапан полностью переключится и пустит воду по большому кольцу.

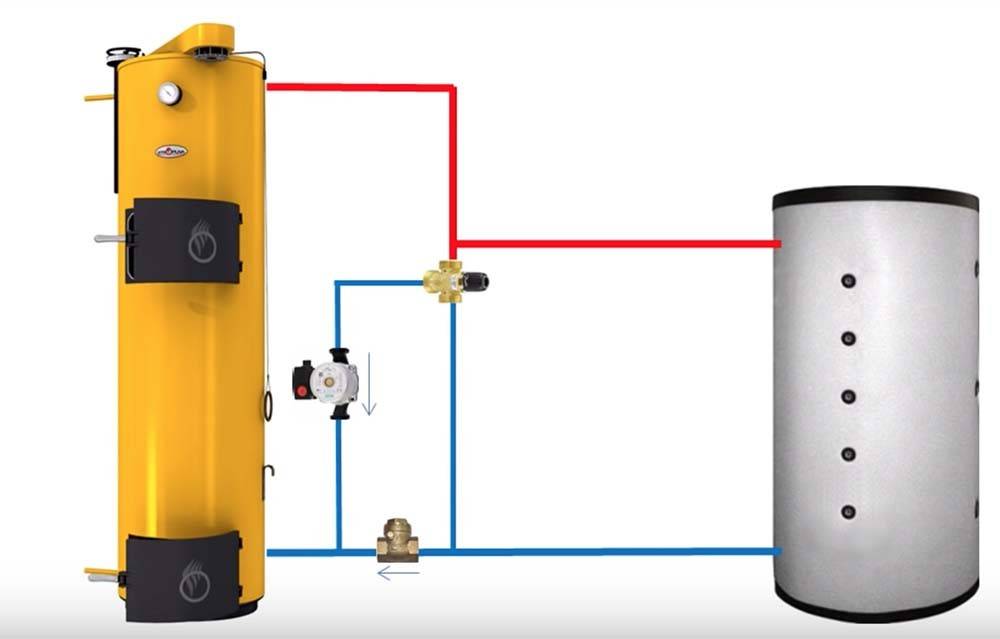

После подключения обратки схему обвязки твердотопливного котла добавляем клапан сброса давления. Он необходим на случай превышения рабочих показателей. В твердотопливном котле предусмотрено специальное отверстие для монтажа клапана. В других моделях клапан можно установить через тройник. Включаем в систему расширительный бак. После него для завершения обвязки со стороны теплогенератора необходимо подключить электрокотел. Он включается в схему параллельно уже установленному твердотопливному котлу.

У нас образовались две подачи, на каждой из них необходимо установить обратные клапаны. Это делается для того, чтобы насос одного из котлов не качал воду по рабочему контуру в противоход другому. Напомним, на твердотопливном котле используем не обычный, а лепестковый клапан.

Что такое теплоаккумулятор буферная емкость и его назначение.

Назначение теплоаккумулятора (ТА) будет легче описать на нескольких примерах-задачах.

Задача первая . Система отопления построена на основе твердотопливного котла. Постоянно отслеживать температуру теплоносителя на подаче и вовремя подбрасывать дрова нет возможности, в результате чего температура подачи то превышает нужную нам, то снижается ниже нормы. Как обеспечить поддержание требуемой температуры теплоносителя?

Задача вторая . Дом отапливается электрокотлом. Электроснабжение – двухтарифное. Как снизить затраты на электроэнергию, уменьшив энергопотребление днем и увеличив ночью?

Задача третья . Имеется система отопления, в которой тепло вырабатывается теплогенераторами, работающими на различных видах топлива и энергии – напр. газе, электричестве, солнечной энергии (гелиоколлекторы), энергии земли (тепловой насос). Как обеспечить их эффективную работу без потерь выработанного тепла, когда в нем нет потребности, при этом обеспечить дом теплом в период пикового энергопотребления?

Не особо вдаваясь в теорию теплотехники, для всех задач напрашивается решение в виде установки в систему буферной емкости, которая служила бы резервуаром для теплоносителя и в которой его температура поддерживалась бы на заданном уровне. Именно такой буферной емкостью и является теплоаккумулятор. Для решения этих задач, теплоаккумулятор обычно включается «в разрыв» системы с образованием котлового и отопительного контуров. Условная схема включения теплоакумулятора в систему отопления изображена ниже на рисунке.

Рис. Принципиальная схема включения буферной емкости (теплоакумулятора)

С различными способами включения буферной емкости в систему отопления можно ознакомиться в статье «Схемы подключения теплоаккумулятора».

В настоящее время тепловые аккумуляторы чаще всего используются в системых отопления с твердотопливными котлами. В этих системах использование теплоаккумулятора позволяет реже загружать топливо, обеспечить комфортное обеспечение теплом независимо от колебаний температуры теплоносителя на выходе из котла. Часто буферные емкости устанавливаются с электрокотлами для экономии средств за счет пониженного ночного тарифа и в комбинированных системах с одновременным использованием твердотопливных и электрических котлов. Теплоаккумулятор (ТА) бывает полезным в системах и с газовыми котлами, особенно, когда минимальная тепловая мощность котла превышает тепловую нагрузку объекта. За счет более продолжительных периодов «загрузки» ТА (нагрева теплоносителя) удаётся избежать «тактования» котла.

Кроме использования в качестве буферной емкости, ТА выполняет функцию гидравлического разделителя. Особенно это свойство теплоаккумулятора востребовано в системах с генераторами тепла, работающих на различающихся видах энергии (в т.ч. альтернативной). Как правило, эти источники тепла работают на специальных теплоносителях, которые не допускают смешения с другими типами, требуют уникального температурного и гидравлического режима, часто несовместимого с режимами контура отопления (радиаторного, теплого пола). Так, например, диапазон температур теплового насоса составляет обычно

5°C, а в контуре распределения тепла диапазон температур может быть значительно больше (10-20°С). Для разделения контуров, теплоаккумулятор может быть оборудован дополнительными встроенными теплообменниками.

Гравитационный контур

Рассмотрим контур с естественной циркуляцией — гравитационный. При составлении плана избегаем изгибов, стараемся минимализировать количество колен, чтобы не создавать лишних сопротивлений. Исходя из размеров патрубков используемого котла подбираем диаметр труб для контура. Стандартный вариант — не более 1,5 дюймов.

Теплоноситель циркулирует внутри гравитационного контура без помощи насоса за счет создаваемой разницы температур. В случае, если из-за отключения электричества или по другой причине циркуляция горячей воды остановится, твердотопливный котел закипит. Чтобы избежать этой опасной ситуации используется дополнительный гравитационный контур — с целью предупредить аварию в случае остановки насоса.

Иногда температура твердотопливного котла возрастает и может превысить границу в 100 градусов. По этой причине контур обвязываем из металлических труб. Добавляем в намеченный контур насос. Для этого планируем обходной путь, где устанавливаем предохранительный лепестковый обратный клапан на выделенный участок гравитационного контура. Выбираем клапан, обладающий минимальным сопротивлением. Переходник со стандартным сопротивлением может препятствовать циркуляции теплоносителя.

В штатном режиме циркуляционный насос создает давление на клапан, поддерживая его в закрытом состоянии. При этом вода беспрепятственно циркулирует по обычному пути. В момент остановки насоса котел продолжает нагревать воду, но встроенный клапан сработает и не пропустит воду по основному кругу.

Достоинства и недостатки отопления с теплоаккумулятором

Плюсами таких систем являются:

1. Снижение затрат на энергоносители.
2. Увеличение КПД отопительной системы.
3. Отсутствие перегрева.
4. Снижение количества (периодичности) загрузки твердого топлива в котел.
5. Тонкая настройка температурного режима в помещениях.
6. Возможность модернизации (совмещение с системой подачи горячей воды, использование альтернативных источников энергии вместо топлива).

При всех достоинствах отопительное оборудование такого типа имеет и недостатки:

1. Мощность установленного котла позволяет отапливать площадь, вдвое больше, чем требуется (запас мощности).
2. Система долго запускается из холодного состояния до вхождения в нормальный рабочий режим.
3. Ввиду громоздкости оборудования и большого числа комплектующих усложняется транспортировка, размещение и монтаж.
4. Сохраняется необходимость топливного склада в непосредственной близости от котельной.
5. Стоимость оборудования и отсутствие быстрой окупаемости затрат, особенно при замене котла.

Последний недостаток успешно решается, если смонтировать теплоаккумулятор своими руками.

Типы отопительных систем с теплоаккумулятором и разным количеством змеевиков

Змеевик играет роль теплообменника, то есть жидкости различных систем не смешиваются между собой, а передача тепла происходит через стенки этой спирали. Изготавливается из меди или нержавеющей стали. Иногда используется черный металл что бы удешевить конструкцию.

Различают четыре основных типа систем:

Без змеевика. Вместо него может быть вмонтирован дополнительный бак меньшего диаметра, подключенный к малому контуру. Передача тепла происходит благодаря физическим свойствам, при котором она поднимается вверх, а холодный теплоноситель опускается в нижнюю часть емкости. Такая система является самой простой и работает только с одним потребителем, например системой отопления и одним источником. Это может быть как твердотопливный котел так и солнечный коллектор. Особенности – минимальная себестоимость, простота монтажа.

С одним змеевиком. Спираль находится внутри основного бака, по ней циркулирует теплоноситель от источника. Энергия передается в накопительную емкость откуда и циркулирует далее к потребителю. Особенности такой системы является не смешивание различных теплоносителей

Это может быть важно если они имеют различные химические составы

Система может работать и в обратном порядке, через змеевик может бить запитана система отопления или ГВС.

С двумя змеевиками. Дополнительный малый контур теплообменника запитан в систему, подключенную к альтернативному источнику энергии. Эта система позволяет использовать более широкий спект оборудования для нагрева теплоносителя.

С тремя спиралями. Предполагается, что в единый отопительный комплекс входит котел на твердом топливе и два альтернативных источника, например, солнечная и геотермальная батареи. Максимальная экономия твердого топлива. Котел может использоваться как дополнительный (резервный).

С дополнительным баком. Существуют системы, в которых включен еще один контур с теплообменником для того, чтобы горячая вода в кране появлялась сразу же после запуска котла, не дожидаясь выхода в оптимальный режим обогрева. Однако в таких системах, запас горячей води ограничен, по его истечению дальнейший прогрев будет проходить медленнее чем через змеевик.

Применение различных типов систем

Отопительные системы, в состав которых входят только твердотопливные котлы применяются, как правило, для обогрева частных домов. Необходимость сооружать угольный (дровяной) склад доставляет неудобство, но такой конфигурации достаточно для отопления в самые суровые морозы.

Системы отопления, в которые включен солнечные коллекторы позволяют экономить до 30% затрат на энергоносители, но не заменить твердотопливный котел. Поэтому ее используют как вспомогательную, тем более что солнце светит не всегда. А вот для того, чтобы дома всегда была вода, мощности достаточно (замещает на 50-90%).

Совмещенные конфигурации предполагают применение газового и твердотопливного котлов. Это удобно при запуске системы в промерзшем здании. Если газовый агрегат подключить к системе горячего водоснабжения, то вода будет всегда. При этом не нужно подбрасывать дрова, достаточно нажать пусковую кнопку газовой горелки. а основную задачу по нагреву води возьмет на себя твердотопливный котел.

Сборка теплоаккумулятора своими руками

Начать процесс самостоятельной сборки теплового аккумулятора нужно с подготовки следующих инструментов и материалов:

• Электрическая сварка;
• Набор ключей, включая газовый;
• Силиконовые или паронитовые прокладки;
• Соединительные муфты;
• Необходимое количество листового металла;
• Взрывные клапаны.

Собирать своими руками теплоаккумулятор для котлов отопления нужно по технологии, которая включает в себя следующие операции:

1. Сначала при помощи сварки собирается герметичная емкость.
2. В готовый бак врезается четыре патрубка, из которых два будут использоваться для подачи, и еще два – для обратного движения теплоносителя.
3. Устанавливать патрубки нужно на противоположных краях бака. Подающие патрубки врезаются в верхнюю часть бака, а обратные – в нижнюю.
4. На верхней части конструкции устанавливаются муфты с термодатчиками и защитным клапаном.
5. После изготовления герметичный аккумулятор нужно закрыть слоем теплоизоляционного материала.
6. Все патрубки подключаются к необходимым выводам, а сам бак соединяется с отопительным котлом.

Достоинства и недостатки теплоаккумуляторов для котлов отопления

Перед тем как выбрать себе буферный накопитель, нужно внимательно изучить преимущества и недостатки такого оборудования. Эта информация позволит узнать обо всех сильных сторонах теплобака и заранее подготовиться к возможным проблемам.

Основные преимущества:

• Увеличение КПД котла и всей отопительной системы;
• Экономия энергоресурсов;
• Снижение риска перегрева теплоносителя;
• Отсутствие необходимости частого вмешательства человека в работу системы отопления;
• Обеспечение равномерности прогрева всех комнат дома;
• Простота переоборудования с целью использования других источников энергии;
• Устранение проблемы с горячей водой;
• Уменьшение финансовых затрат.

Главные недостатки:

• Длительный период нагрева теплоносителя при стартовом запуске оборудования;
• Необходимость использования котла большей мощности;
• Увеличение размеров системы отопления;
• Сложности с монтажом;
• Долгий период окупаемости оборудования.

Особенности установки теплоаккумуляторов

Все монтажные работы проводят по ранее утвержденному проекту в соответствии с рекомендациями производителя отопительного оборудования.

При этом следует учитывать особенности выполнения монтажных работ:

1. Поверхность накопительного резервуара необходимо изолировать от потерь тепла в обязательном порядке.
2. На трубопроводах, по которым циркулирует вода (отводящим и подводящим), следует установить термометры.
3. Аккумуляторные емкости объемом свыше 500 литров в большинстве случаев не проходят в дверной проем. В таких случаях следует использовать разборные конструкции или же установить несколько аккумуляторов меньшего объема.
4. В самой нижней точке емкости не помешает установка дренажного канала. Он пригодится, когда придется полностью слить воду.
5. На трубопроводах, по которым вода поступает в емкость, желательно поставить сетчатые фильтры. Они предотвратят попадание внутрь крупных включений (окалины от сварки, попавшие в систему минералы и прочее).
6. Если в верхней части емкости не предусмотрен клапан, отводящий воздух, то его следует установить в верхней точке выводящего патрубка.
7. На магистрали рядом с аккумулятором необходимо вмонтировать манометр и предохранительный клапан.

Если вы являетесь владельцем твердотопливного котла и пока еще не приобрели теплоаккумулятор, подумайте об этом. Вы не только продлите срок службы своего отопительного оборудования, но и существенно сэкономите на топливе.

Как рассчитать теплоаккумулятор для твердотопливного котла и выполнить его обвязку

Использование аккумуляторов тепла для системы отопления позволяет оптимизировать сжигание твердых видов топлива в котлах. Простыми словами, при наличии буферной емкости – теплоаккумулятора домовладельцу не нужно часто посещать котельную, а дрова будут сгорать в оптимальном режиме. Но для этого емкость нужно правильно подобрать, а потом и состыковать с отопительным оборудованием, что обязательно вызовет затруднения у несведущего человека. Поэтому стоит подробно разобраться, что собой представляет теплоаккумулятор для твердотопливного котла, как его подобрать и подключить к отоплению частного дома.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные

• мощность котла, кВт;
• время активного горения топлива;
• тепловая мощность обогрева дома, кВт;
• КПД котла;
• температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м2, время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды

m=Q/1,163×∆t где: m – масса воды в емкости (кг); Q – количество тепла (Вт); ∆t – разность температуры воды в трубе подачи и «обратке» (°С); 1,163 – удельная теплоемкость воды (Вт/кг °С).

Расчет буферной емкости твердотопливного котла

Подставив цифры в формулу получим 1375 кг воды или 1,4 м3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м2 надо установить ТА емкостью 1,4 м3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле

W = m×c×∆t (1) где: W – количество необходимого тепла для нагрева теплоносителя; m – масса воды; c – теплоемкость; ∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу: m = W/(c×∆t) (2)

Поскольку КПД котла известен, уточняем формулу (1) и получаем W = m×c×∆t×k (3) откуда находим уточненную массу воды m = W/(c×∆t×k) (4)

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано 8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло 50 – 21,5 = 28,5 кВт сохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем 28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Схема подключения теплоаккумулятора к твердотопливному котлу

На сегодняшний день современные котлы твердотопливного типа нашли широкое применение среди тех, кто является владельцем загородного дома. Оборудование, которое работает на качественном твердом топливе становится идеальной альтернативой газовому, поэтому с каждым днем набирает все большую популярность.

Тщательно продуманная грамотная обвязка значительно увеличивает срок активной эксплуатации отопительного устройства. Сейчас среди самых разных вариаций подключения довольно распространенным и востребованным стала установка современного теплоаккумулятора, который идеально подходит для твердотопливных котлов самых разных моделей.

Данная схема дает возможность всем, кто проживает в доме, значительно сэкономить финансовые траты на отопление и максимально снимает высокое напряжение с котла в моменты самых резких пиковых нагрузок. Как подобрать оборудование и выполнить надежное подключение теплового аккумулятора твердотопливных котлов?

Советы по выбору

Если не знаете, какой лучше купить теплоаккумулятор и на что обратить внимание при его выборе, то ознакомьтесь с несколькими полезными советами. Они помогут найти по-настоящему качественное оборудование и избежать покупки малоэффективных моделей

Советы по выбору:

Главным критерием выбора теплоаккумулятора является его объём. Он рассчитывается с учётом нескольких параметров (мощность, «калорийность» топлива, КПД оборудования и др.). При этом большинство покупателей выбирают объём 40 литров на каждый 1 кВт мощности.
Тепловое оборудование часто размещают в небольших и труднодоступных помещениях

Поэтому при выборе теплобака важно учитывать его диаметр, общую высоту и вес. Чем меньше будут значения, тем проще станет транспортировка и монтаж.
Чтобы не допустить ошибку при выборе буферного накопителя, учитывают материал бака

Лучше всего покупать модели из нержавейки. Они устойчивы к коррозии и способны выдержать даже максимальное давление в баке. Альтернативой станут изделия из низкоуглеродистой и конструкционной стали. В этом случае понадобиться дополнительное покрытие бака эмалью.
Советуем выбирать теплобаки, оснащаемые дополнительным оборудованием. К нему относят встраиваемые ТЭНы (трубчатый электронагреватель), контрольно-измерительные приборы (например, термометры, манометры и др.), воздухоотводчики, предохранительные клапаны (для сброса давления или слива воды), тепловые насосы. В эти элементы конструкции сделают процесс эксплуатации простым и безопасным.
Перед тем как покупать теплоаккумулятор в магазине или заказывать онлайн, проверяют толщину изоляции бака. Чем больше будет значение, тем дольше устройство будет сохранять тепло.
Рекомендуем выбирать модели, у которых все подключаемые контуры соединяются фланцами или резьбовыми муфтами. В противном случае надёжность оборудования будет ниже. По той же причине все подсоединяемые трубы не должны оказывать на патрубки статической нагрузки.
В устройствах со встроенным бойлером нужно, чтобы на всех входах воды в теплоаккумулятор были установлены фильтры механической очистки. Их наличие позволит избежать попадания в бак разного мелкого мусора. При этом на выходе воды предусматривают места для установки предохранительного клапана и приборов контроля.
Советуем покупать буферные накопители, предусматривающие вертикальный монтаж. В этом случае оборудование будет занимать намного меньше места, чем в горизонтальном исполнении.
Если теплоаккумулятор устанавливается на видном месте помещения, то рекомендуем не забывать о дизайне устройства и его цветовом оформлении. В противном случае вписать оборудование в интерьер будет проблематично.
Покупайте только те теплобаки, о которых хорошо отзывается большая часть покупателей. В этом случае вероятность покупки малоэффективной модели будет ниже.

Расчет теплоаккумулятора для твердотопливного котла

Это устройство имеет довольно внушительные размеры, поэтому его лучше вносить в первоначальный проект отопления. Существует несколько методик расчета его бака. Приведем самые простые из них:

Буферная емкость выбирается из среднего соотношения 30–50 л воды на 1 кВт мощности котельной установки.

Принять за исходную величину площадь отапливаемого помещения. Зная квадратуру отапливаемого помещения, следует умножить ее на 4 и получить объем бака. Например, нагреть домик в 50 м2 способен накопитель в 200 литров.

Не стоит брать бак слишком большого объема. В этом случае нужно нагреть много воды, а котел может не справиться с поставленной задачей. Его мощность первоначально выбиралась исходя из расчета, что она больше в два раза нужной, а в случае использования габаритной емкости потребуется приобрести котельную установку еще с большим запасом мощности.

При выборе накопительной емкости кроме расчетов следует учитывать еще один показатель: если теплопотребление в пиковые часы сильно отличается от среднечасового, и они занимают продолжительное время, то бак нужно покупать с большим объемом, чем получился при расчетах.

Что такое теплоаккумулятор

Теплоаккумулятор – это буферное устройство, которое накапливает избыточный ресурс, снабжён патрубками для подключения контуров генерации тепла. То, что он сохранил, затем используется в системе отопления во время промежутка плановых загрузок основного топлива.

Если вы правильно подобрали и подключили устройство, то это даёт возможность значительно снизить затраты на приобретение топлива (вплоть до 50 процентов), поэтому можно переходить вместо 2-х загрузок в день на 1.

Буферное устройство кроме того, что имеет функцию аккумулирования тепла, ещё защищает чугунный котёл от возможного появления трещин при перепаде температур в системе водоснабжения.

Обвязка твердотопливного котла отопления, схема

Все тепловые генераторы работают по такому принципу. Они получают необходимую для работы энергию от разного твердого топлива. Необходимо отметить, что они имеют некоторые особенности в работе, которые необходимо обязательно учитывать при подключении таких котлов к системе отопления.

Нужно отметить, что схема обвязки твердотопливного котла включает несколько элементов и устройств, которые обязательно необходимо использовать. чтобы работа системы отопления была долговечной.

Схема обвязки котла на твердом топливе, это необходимые устройства и элементы, которые вместе образуют единую систему отопления. В такую систему отопления входит:

• Котел.
• Циркуляционный насос.
• Расширительный бачок.
• Система аварийного питания.
• Система совместного смешивания.
• Буферная емкость.
• Аварийный контур
• Система защиты от коррозии.
• Манометр, сливной кран, специальный вентиль. Это все собрано в один блок
• Термоклапан.
• Поплавковый кран.

Назначение теплоаккумулятора

Установленный в системе отопления он в автоматическом режиме
:

• накапливает излишнее тепло;
• отдает накопленное тепло теплоносителю в нужный момент;
• предотвращает закипание воды в котле при отсутствии электроэнергии;
• обеспечивает работу котла без вмешательства человека.

В теплоаккумуляторе накопителем излишков тепла является буферная емкость для воды. (На фото красная). Представляет собой ёмкость для воды со змеевиком, укрытую теплоизоляцией. Пока горят дрова, она накапливает избытки тепла. Как только котел перестает выдавать нужную температуру, излишнее тепло из этой емкости отдается в систему отопления. Вода в радиаторах не остывает. Система отопления в домах не устанавливается без электрических насосов, которые обеспечивают циркуляцию теплоносителя. Не трудно представить, что происходит в момент перебоев с электроэнергией. Дрова горят, тепло выделяется, а вода неподвижно стоит в трубах. Начинается ее закипание в котле.

Если этот момент упустить, то возможен взрыв со всеми вытекающими последствиями. Теплоаккумулятор для отопления препятствует этому. Пока горит топливо, его приходится периодически добавлять. Если не сделать это вовремя, котел потухнет. Чем это опасно в сильные морозы, знает каждый. Имея ТА процесс между закладками дров увеличивается в разы. При этом не создается опасность размораживания системы из-за затухания котла.
