Способы вруба бруса и бревен: варианты угловых соединений и их различия

Рубка срубов из бруса

Классификация типов угловых соединений при рубке срубов из бруса такая же, как для срубов из бревна. Сруб из бруса может быть с остатком («в чашу») и без остатка («в лапу»), замки имеют те же названия: «в охряп», « в курдюк», «в полдерева». Единственное название, которое не может быть использовано – «в обло»: брус имеет прямоугольную форму и сделать в нем округлую (облую) врубку не представляется возможным.

Однако существуют способы угловых врубок, присущие только этому виду строительного материала – «на шипах» (коренных или вставных).

Соединение брусьев в срубе (с остатком или без остатка) называют стыковкой. Рассмотрим основные способы стыковки.

Стыковка бруса с остатком

«В полдерева»

Соединение «в полдерева «

Данный способ стыковки (наиболее простой) подразумевает вырубку прямоугольного паза глубиной в половину толщины бруса – отсюда и название.

«В курдюк»

Соединение в курдюк

Прочную и надежную стыковку брусьев обеспечивает дополнительный шип. Для качественного исполнения соединения такого типа требуются плотники, обладающие высоким уровнем мастерства.

«В охряп»

Соединение в охряп

Соединение, в котором главная задача – правильно рассчитать ширину перемычки. При работе с брусом, за счет его стандартной геометрии, выполнить вырубку можно с использованием шаблона (в отличие от работы с бревном). Безошибочное выпиливание способствует значительному ускорению работы.

Стыковка бруса в углу без остатка

При строительстве домов и бань из бруса без остатка традиционными являются типы замков «в полдерева» (с ровными параллельными гранями), и «в лапу» (с гранями, имеющими форму трапеции). Второй тип соединения немного сложнее, но он гарантирует большую защиту угла от сквозняков.

Соединение бруса: а — в полдерева, б — в лапу

Соединения на шипах (в теплый угол)

При таком способе выпиливания бруса вставленный в паз шип защищает угол от промерзания и продувания за счет образующегося воздушного замка. Соединение бруса «в теплый угол» само по себе гарантирует отсутствие щелей, а эффективным дополнением является пробивка всех стыков джутом.

Рубка «в теплый угол» — наиболее часто используемый способ стыковки брусьев в России.

Прямой шип

Соединение в теплый угол — прямой шип Прямой шип применяют при возведении построек со стеной, равной длине бруса. При рубке сруба следует учитывать, что размер паза определяется размером шипа, то есть необходимо соблюдать баланс. Если шип будет большим, то и паз, соответственно, тоже должен быть таким же. Слишком глубокий паз может ослабить брус, что скажется на прочности соединения, поэтому перед рубкой должны быть проведены тщательные расчеты.

Правильно сконструированный угол хорошо противостоит ветровым и другим нагрузкам.

Равномерность усадки сруба из бруса дает гарантию сохранения слабой части бруса в углу.

Половина ласточкиного хвоста

Соединение в теплый угол — половина ласточкиного хвоста Отличительной чертой данного типа замка является шип шириной до 5 см, имеющий форму конуса. Конус надежно удерживает брусья, что делает сруб более прочным. Ограничение размеров шипа устанавливается для того, чтобы в процессе усадки брус, в котором сделан паз, не трескался.

Изготовление шипа «половина ласточкиного хвоста» для специалиста не представляет особой трудности. Для ускорения работы допускается использование шаблона. Такое соединение применяется в случае, когда длина стены превышает длину бруса.

Угловой шип

Угловой шип треугольной формы применяется достаточно редко, так как узел получается менее прочным, хотя в нем отсутствуют сквозные щели. Технология выпиливания углового шипа не имеет отличий от тех, о которых говорилось выше. Строителю, имеющему навык работы с бензопилой, достаточно осуществить небольшой поворот ее шины, чтобы получить этот вид соединения.

Как правильно выбрать соединение

Соединения, не требующие расчетов и навыков, можно провести самостоятельно, но такой метод сращивания не отличается высокой прочностью и долговечностью. Конечно же, его можно усилить за счет специальных крепежных деталей, о которых мы писали выше, но более прочные соединения все равно выигрывают по эксплуатационным характеристикам.

Из-за сравнительно низкой прочности такие соединения нельзя применять для возведения несущих стеновых конструкций. Любой профессиональный строитель не станет использовать материал с не цельной структурой для таких целей. Только в том случае, если ни заказать, ни приобрести деревянные элементы необходимой длины, допускается продольное соединение. Однако в данном случае конструкции теряют некоторые свои параметры, включая долговечность.

Корректно соединенные брусья

Для возведения зданий из клееного или любого другого бруса лучше всего подходить сращивание на шипах и шпонках. Получившаяся конструкция практически не уступает цельной деревянной детали, поэтому ее можно использовать для любых целей. Соединение жесткое и прочное, а потому сможет прослужить довольно долго.

Важно знать! В этом типе сращивания огромную роль играет крепежная деталь – шпонка. Поэтому при ее выборе не стоит гнаться за дешевизной, а купить действительно качественное изделие

Для такого соединения потребуется опытный работник, умеющий орудовать всеми необходимыми инструментами, и если вы таковым не являетесь, то лучше оставить эту затею. Квалифицированный специалист способен провести такое сращивание, но он потребует за работу около 1100 рублей за одно соединение. С другой стороны данные расходы могут окупиться, поскольку не придется заказывать новые деревянные элементы нестандартной длины.

Предлагаем ознакомиться Из чего делают полки в бане

ПРОДОЛЬНЫЕ ПАЗЫ

Чтобы сложить стены без щелей, в бревнах вырубают продольные пазы. Ширина паза должна составлять от 12 см, если морозы в регионе достигают -30°С и от 14 см, если температура падает до отметки -40°С.

После нанесения разметки при помощи топора на бревно наносят насечку и выбирают полукруглый (лунный) паз по всей длине. Рекомендуется выполнять паз в нижней части бревен, которые укладываются на предыдущий венец – в этом случае снижается риск проникновения влаги в стык между элементами сруба.

Для жесткости крепления используются деревянные (обычно березовые) нагели, между венцами прокладывается утеплитель. Деревянные шипы длиной 12-15 см и диаметром 2,5 см располагаются в шахматном порядке с шагом 1-1,5 м. Гнездо под шип выполняется с запасом по глубине на 1-2 см, чтобы в результате усадки сруба в стене не образовалось щелей между венцами.

Чтобы достичь идеального прилегания венцов, обратите внимание на размер лунного паза. Если радиус паза немного меньше, чем у самого бревна, он прилегает к соседнему венцу ребрами, а в пространстве между выпуклостью бревна и вогнутой частью паза остается место под утеплитель

Края защищают теплоизолятором от влаги.

В ходе усушки древесины бревно с внутренней стороны паза растрескивается, края разъезжаются, и верхний венец плотно садится на нижний. Это создает герметичный стык. Если же первоначально размер паза соответствует размеру контактирующего с ним бревна, в результате растрескивания бревна при усыхании и изменении геометрических размеров паза, между венцами возникают щели, и их требуется дополнительно утеплять.

Соединение бруса в теплый угол — преимущества и недостатки

Основное преимущество такого способа рубки дома – отсутствие продуваемых и промерзаемых щелей. Не нужны дополнительное утепление фасада и дальнейшая наружная отделка стен.

При сборке дома шипы и пазы соединительных узлов выполняют вручную. Это, пожалуй, единственный недостаток такого вида строительства.

Готовые комплекты из клееного бруса лишены этого минуса. Все элементы заранее обработаны под удобный монтаж и сборку узлов. Венцы промаркированы согласно рабочих чертежей. На строительной площадке дом возводят за несколько дней, пользуясь инструкцией с разработанной схемой.

Дом из бруса с соединением углов с остаткомИсточник 2gis.ru

Зачем нужна правильная стыковка бруса и бревен?

Правильная стыковка материалов бруса и бревен во время постройки деревянного здания необходима для обеспечения общей надежности сооружения. Применение специальных правил соединений позволяет улучшить несущую способность дома по углам, а также увеличить общую жесткость конструкции. Для каждого типа пиломатериала способ соединения элементов подбирается индивидуально. Также правильная стыковка может понадобиться в тех случаях, когда стандартныхразмеров материалов недостаточно для возведения конкретной конструкции. Чтобы нарастить бревна или брус по длине необходимо осуществить правильную их укладку, которая будет обеспечивать хорошую жесткость и надежность соединения.

Задачи горизонтальной гидроизоляции

Устройство гидроизоляции считается хлопотным мероприятием, но ни один дом без нее не простоит долго, даже если он построен на горе, а грунтовые воды залегают на большой глубине. Всегда найдутся причины для появления конденсата и проникновения влаги внутрь конструктивных элементов. Ведь кроме подземных вод, существуют еще дождевые и талые воды, оказывающие не менее губительное действие на фундамент и стены строения. Между кирпичной кладкой и фундаментом устраивается горизонтальная гидроизоляция еще на этапе строительства. Конечно, существуют способы ее выполнения уже после возведения стен, но они являются либо слишком трудоемкими, либо чересчур дорогостоящими

Решение сэкономить на материалах или элементарная забывчивость «мастеров» может привести к существенным проблемам и сложностям в дальнейшем, поэтому игнорировать важность влагозащитного слоя не следует

Нижнюю горизонтальную гидроизоляцию укладывают на уровне подошвы фундамента, но речь в этой статье идет не о ней, а о верхнем изолирующем слое. При его устройстве применяются рулонные материалы, такие как рубероид, толь, стеклоизол, гидроизол, рубемаст и т.д. Для создания водонепроницаемого ковра между фундаментом и кладкой из кирпича или блоков необходимо:

• выровнять верхнюю поверхность фундамента раствором;
• уложить гидроизоляционный материал в два слоя.

Для надежности допускается фиксация рубероида горячим битумом. Мастику, в этом случае, рекомендуется наносить непосредственно на подготовленные полотна, а после укладки – прижать полужестким валиком. В случае наличия на рулонах крошки, поверхность следует предварительно зачистить, иначе стыковка окажется некачественной.

При отсутствии подвального помещения выполняется двойная горизонтальная гидроизоляция стен:

• первый слой – между фундаментной частью и кладкой цоколя;
• второй слой – в кирпичной или блочной стене, не доходя до нижнего уровня перекрытия первого этажа или лаг около 10-15см.

Полосы рубероида или другого рулонного материала укладываются заподлицо с кладкой, но они могут несколько выступать за пределы стен. Чтобы добиться аккуратного внешнего вида, ровные края разрезанных вдоль полотен рекомендуется ориентировать наружу, а «рваную» сторону – обращать внутрь дома. Кроме того, следует учитывать, что материал должен укладываться по длине внахлест.

Удачное сочетание вертикальной и горизонтальной гидроизоляции дома обеспечивает максимальную герметичность конструкций. А отсутствие в них влаги может гарантировать долгий срок эксплуатации дома и невозможность появления сырости и грибка во внутренних помещениях строения.

Соединение углов с остатком

Сопряжение бруса с остатком – это два основных преимущества:

1. Высокая степень герметичности;
2. Высокая прочность и надежность соединения без элементов дополнительной фиксации. Прочность сопряжения достигается за счет давления веса верхних венцов, поэтому смещение или изменение размеров поверхности стен невозможно даже при сейсмическом воздействии средней силы.

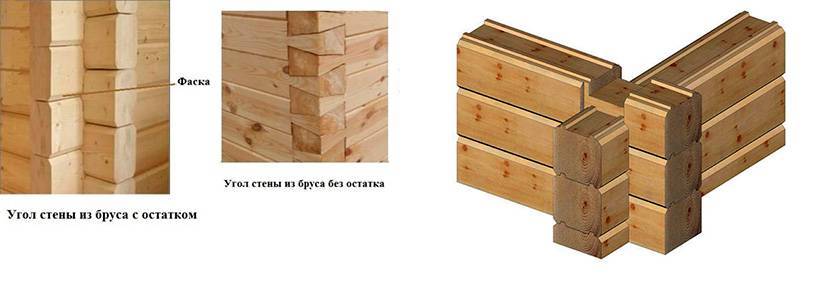

Угловые соединения без остатка и с остатком

Замковый (замочный) односторонний паз не использует шип в сопряжении – по одной стороне бруса выбирается паз, перпендикулярный продольной оси, глубиной на ½ толщины бруса. Паз делается квадратным, чтобы в него так же равномерно вошел другой брус. При реализации этого сопряжения каждый из брусовых элементов прочно фиксируется по отношению к нижнему брусу, уложенному в одном направлении. Обычно такое соединение из бруса усиливается нагелями, поэтому допускается соединять и квадратный брус, и профилированный прямоугольный.

Двусторонний замочный паз реализовать немного сложнее за счет того, что выборка пиломатериала делается и снизу, и сверху. При таком сопряжении выборка делается на ¼ толщины бруса. Двухсторонняя выборка делает пару соединяющихся элементов жестко фиксированной в двух направлениях, и их смещение практически невозможно даже при сильных колебаниях температуры и влажности. Перед тем, как сделать паз в брусе, необходимо проверить место выборки на отсутствие сучков сколов и трещин.Замковое соединение

Четырехсторонний замочный паз – решение не для каждого случая. Такое сопряжение, действительно, самое герметичное, но больше у него преимуществ нет – прочность соединения остается такой же, а сложность работ увеличивается. Более сложные соединения «шип-паз», «шип-гребень», «в лапу», «в обло», «ласточкин хвост» и другие делаются на фрезеровочном оборудовании.

Соединения углов без остатка – наиболее экономичное решение, так как торцы бруса не выходят за стену. Такая экономия приводит к уменьшению надежности и герметичности сопряжения.Четырехсторонний замочный паз

Существующие способы соединения бруса в углах без остатка – встык, на шпонках, вполдерева, в лапу. Рассмотрим каждое более подробно:

Сопряжение встык – самое простое и не требует дополнительной обработки бруса. При таком соединении пиломатериал укладывают в шахматном порядке, а смещений и сдвигов избегают дополнительными креплениями бруса нагелями или другими метизами, в том числе и металлическими – скобами, хомутами. Такое соединение делается по длине, и его простота позволяет выполнить работу без каких-либо практических навыков. Единственное условие для такого сопряжения – сухой брус. Недостатком является необходимость утепления (уплотнения) зазоров, которое не спасет от деформации бруса при изменении влажности воздуха. Поэтому брус рекомендуется пропитывать влагостойкими составами.Разновидности сопряжения встык

» alt=»»>

Шпоночное соединение из бруса – это выборка древесины в торце одного бруса и сбоку другого брусового изделия. Эти выборки скрепляются шпонкой, которая помогает избежать больших сквозняков в зазорах, и смещения бруса по одному направлению. Минимизировать смещение по другому направлению может применение шпонки в форме ласточкиного хвоста. Этот паз имеет расширение к краям выборки, и такую форму самостоятельно сделать сложнее – обычно при заказе исполнения проекта на заводе такие соединения делаются станочным методом.

Сопряжение из бруса вполдерева – это технология, при которой торцы бруса спиливаются на ½ их толщины, и длина шипа равняется его ширине. Такое соединение обязательно следует усиливать нагелями, так как само по себе оно слабое. Герметичность тоже невысока, поэтому потребуется конопатка.Сопряжение вполдерева

Разновидность этой простейшей технологии – сопряжение «в лапу». Этот способ заключается в изготовлении более сложных форм торцов бруса, что обеспечивает более высокую прочность соединению.

Соединение в теплый угол (в коренной шип) делает обоюдостороннее смещение брусовых стен невозможным, а также обеспечивает полную ветрозащиту.Соединение в коренной шип

Как подготовить пиломатериал к соединению в теплый угол:

1. Конец одного бруса обрезают с таким расчетом, чтобы остался шип, по длине и ширине равный 1/3 поперечного сечения изделия. По форме шип может быть расширенным к законцовке или прямоугольным;
2. Второй брус имеет паз, который не обязательно делать точно такого же размера, что и шип, так как это соединение будет уплотняться;
3. Шип вставляется сверху в паз, брус дополнительно усиливают нагелями.

» alt=»»>

Два «коренных» семейства врубов

Основополагающий критерий деления методов врубки на два крупных класса – наличие либо отсутствие перепусков. Так народные мастера называли остатки бревна, а затем и бруса, выходящие на торцах за пределы контура деревянного строения. Опираясь на данный показатель, в технологиях сооружения срубов выделяю две главные схемы рубки:

Одно из фундаментальных правил деревянного строительства гласит о том, что все угловые соединения должны выполняться по единой схеме. Раз врубка бруса и бревеннесущих стен велась по схеме «в чашу», то и перегородки врубать нужно будет точно так же

Сразу обращаем внимание, что для угловых соединений в бревенчатых венцах применимы все существующие способы. А вот баня из бруса рубится преимущественно в лапу, но изредка применяется и ряд чашеобразных типов

Оба класса угловых врубок «обросли» внушительным количеством дочерних подвидов, различающихся по сложности изготовления и теплотехническим качествам. Выбор наилучшего способа определяют:

Для сборки венцов дачной баньки, эксплуатируемой только в летнюю пору, подойдут простейшие способы врубки. Особенно если хозяин собирается соорудить баню на дачном участке самостоятельно. Заказчику бригады мастеров, нуждающемуся в теплом строении для круглогодичного использования, не стоит отказывать себе в выборе сложной технологической схемы. Сведения о различиях и особенностях врубок помогут и самостоятельному исполнителю, и рачительному нанимателю строителей, стремящемуся деньги тратить не зря, сделать разумный выбор.

Основные понятия в строительстве сруба бани из бревна

Если в качестве основного материала для бани будут использоваться оцилиндрованные бревна, то это значительно упростит дело. Другое дело, когда сруб бани будет строиться из цельных бревен. В этом случае надо будет заняться выбором нужного бревна.

Одним словом, следует выбрать из бревен то, которое имеет наименьший диаметр в торце. Для чего это нужно? Дело в том, что при снятии горбов при обработке «болвана» надо гарантированно сделать эту операцию для всех бревен. Если выбрать, например, самое большое, то может получиться так, что наименьшее бревно не сможет быть обработано. Это не есть хорошо!

Примечание:  интересно происхождение слова «болван» в русском языке. Как ни странно, оно произошло от голландского языка и означает «быкоголовый», а по словарю Даля толкуется, как «отрубок бревна, чурбан…, истукан…». В простонародье оно получило свое дальнейшее толкование, потеряв свой первоначальный смысл.

Наша задача на этом этапе рубки в лапу состоит в том, чтобы обработать выбранное бревно, получив на обоих его концах одинаковую конфигурацию болванов (разумеется – с приемлемыми допусками). Они и будут служить образцами для всех остальных бревен. Будем руководствоваться ГОСТом 30974-02, в котором приведены нормативные размеры для угловых соединений способом «в лапу».

Прежде всего, предположим, что наименьший диаметр бревна составляет 200 мм, для которого и будем производить все дальнейшие расчеты. Далее делаем так:

• При помощи рулетки находим центры в обоих торцах.
• Используя отвес, на торце с меньшим диаметром проводим относительно этого центра две симметричные вертикальные линии. Причем расстояние между ними выбираем по вышеуказанной таблице, а именно – A=141 мм. Также проводим две горизонтальные симметричные линии.
• Подрезаем горбы со всех сторон, не доходя до размеченных линий на 10-15 мм и стесываем (отпиливаем) их. Длина горизонтальных  плоскостей болвана должна быть не меньше самого большого диаметра  из всех подобранных бревен. Длина же вертикальных плоскостей должна быть такой, чтобы впоследствии можно было бы закрыть углы досками, с одной стороны, и обеспечить сборку – с другой. Как правило, ее делают равной самому большому диаметру бревна, например 250 мм. Затем обтесываем болван до чистовых размеров – 141 мм. В итоге получаем  призму с квадратным сечением, которую опять обрабатываем одним из двух способов:

1. 1. Разбиваем все вертикальные плоскости болвана на 8 равных частей (приблизительно по 17 мм) и проводим через них параллельные горизонтальные линии. Обтесываем болван так, чтобы получились две наклонные плоскости (см. рисунок), проходящие через разные горизонтальные линии с наклоном относительно горизонтальной оси бревна;
   2. Берем размеры по таблице для диаметра 200 мм, вычерчиваем соответствующие линии на вертикальных плоскостях болвана.

• Обтесываем бревно по проведенным линиям.
• То же повторяем для второго торца.

Так можно обработать все бревна и укладывать их друг на друга. Или изготовить шаблон по готовым лапам из фанеры (картона) и по нему обтесать оставшиеся бревна. Но, если разметку лапы и продольного паза производить при помощи плотницкой «черты», тогда читаем следующую главу.

Полулафет – стена выравнивание внутри сруба для отделки.

Отделка стен внутри сруба полалафет — выравнивание стен внутри сруба.

Лафет – сруб выравнивание внутри и снаружи проекта.

Отделка стен лафет — выравнивание с внешней и внутренней стороны бревна.

Стены сруба не выравниваются и имеют округлые природные формы

Варианты рубки с остатком

Наиболее доступным для начинающего плотника методом изготовления углового узла признают рубку в чашу, т.е. с остатком бревна на торце. В «чашечном» классе есть простенькие и сверхсложные технологии

В деревянном строительстве важно понять: то, что проще рубить, меньше будет греть и служить. Однако без плотницких навыков и познаний в данном искусстве за изготовление сложных конструктивных выемок лучше не браться

Алгоритм изготовления простой чаши

Для производства рубки в простую чашку в бревне выбираются по бокам две выемки в форме полуцилиндров и продольная межвенцовая борозда, называемая лунным пазом. Все углубления в бревне делают сверху, что очень удобно для мастера, но нехорошо для стен. В развернутые к небу отверстия легко просачивается влага и попадает пыль через сопряжения, потерявшие из-за усушки плотность. Поэтому простые чаши нуждаются в постоянном обновлении конопатки.

Обладателю оцилиндрованного материала не нужно мучиться с предварительной подготовкой. Калиброванные бревна имеют единый размер, зачастую в них уже выбраны монтажные пазы. Даже изготовление угловых выемок производители оцилиндровки могут сделать, если к ним поступит заказ и вразумительная проектная документация. Покупателю пиленого леса предстоит провести обработку: окорить, высушить, выбрать продольную лунообразную борозду для надежной состыковки венцов, а затем уже приступать к рубке в чашу.

Последовательность работ по изготовлению простой чаши:

Способ изготовления углового соединения, основанного на технике рубки сруба в чашу с шипом, представлен на видео:

Нет особой разницы в последовательности действий. Рубить можно сначала паз, потом угловые выемки или в обратном порядке. Главное, чтобы все три конструктивные составляющие были точно вытесаны. Попыхтеть по любому придется: нужно будет примерять и стесывать излишки, если в сруб не «сядет» верхнее бревно. Поэтому с окончательной выборкой до процарапанных линий торопиться не стоит. Чистовую обработку желательно постепенно доводить до ума, чтобы слишком большими выборками не испортить материал. В старину первый раз начисто стесанные монтажные выемки мазали дегтем и укладывали на него верхний элемент. Замаранные отметины указывали, где еще нужно подтесать.

Дочерние варианты чаши

Рубка сруба в чашу привлекает неопытных исполнителей простотой и сравнительно небольшими трудозатратами. Однако без дополнительных замковых элементов она плохо держит тепло. Для строительства летней баньки это вполне приемлемо. Для возведения более теплой постройки замковый узел лучше дополнить присеком. Способ рубки усложниться, но теплотехника улучшится.

В списке ближайших «родственников» технологии вруба в чашу числятся:

Довольно требовательными по отношению к мастерству и опыту исполнителя считаются два способа рубки сруба в крюк. Первый из них предопределяет вырубку половины чаши, а оставшаяся, не вытесанная половина должна четко состыковаться с полукруглой вырубкой сопрягаемого бревна. Вторая технология напоминает чашу с присеком, но бревна при этом отесывают на один кант, а отесанной стороной поворачивают внутрь строения. При рубке в крюк сохраняется максимальная мощность бревна, благодаря чему углы получаются теплыми и надежными.

Вот так проводится рубка в простой крюк:

Заморские технологии врубов с остатком

Принципиально канадская и шведская схемы рубки схожи с сибирской техникой «в охлуп». Только угловые пазы и выемки к ним имеют не округлую в сечении, а трапециевидную конфигурацию. Это веский плюс, т.к. при усадке славянские чаши расширяются, из-за чего нуждаются в периодической подконопатке. Канадская и шведская выемка после усадки плотно «садиться» на отесанное под нее бревно. Не остается вообще никаких зазоров, а с годами состыковка еще и самопроизвольно уплотняется.

Техника исполнения у них разная. Внешние различить можно по частично отесанным в районе замка бревнам «канадского» сруба и заточенным на шесть граней симпатичным «шведским» перепускам. У канадской технологии есть неплохой упрощенный последователь – рубка в седло.

Крайне требовательным моментом всех схем вруба с остатком является именно длина части бревна, выступающей за пределы контура строения. Излишне коротким перепуск делать нельзя, иначе он отколется. Чтобы желание сэкономить не привело к аварийному состоянию сруба, ГОСТом за номером 30974-2002 четко регламентированы предельные расстояния: от торца бревна до центра врубаемой чаши должно быть не меньше 1,4 диаметра обрабатываемого бревна.

Видео-демонстрация норвежской рубки:

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

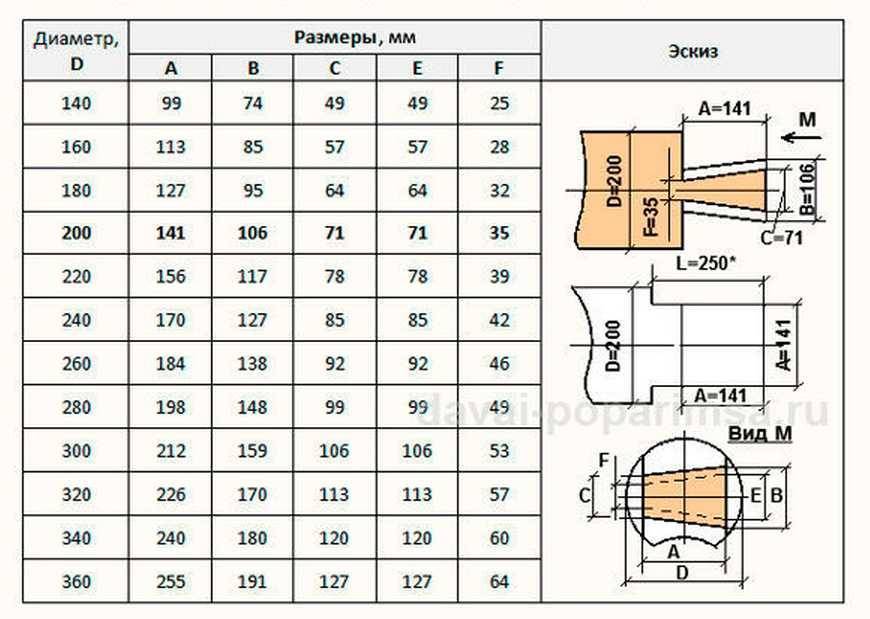

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

• Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.
• Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по 1/2 значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
• Стесываем (срезаем цепной пилой). В результате у вас должна получиться такая же картина, как на рисунке а).
• Берем соответствующие размеры из таблицы и размечаем их на болване.
• Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).

  Так выглядит угол из бревен в лапу (ласточкин хвост из-за того, что соединение в виде трапеции)

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом, найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

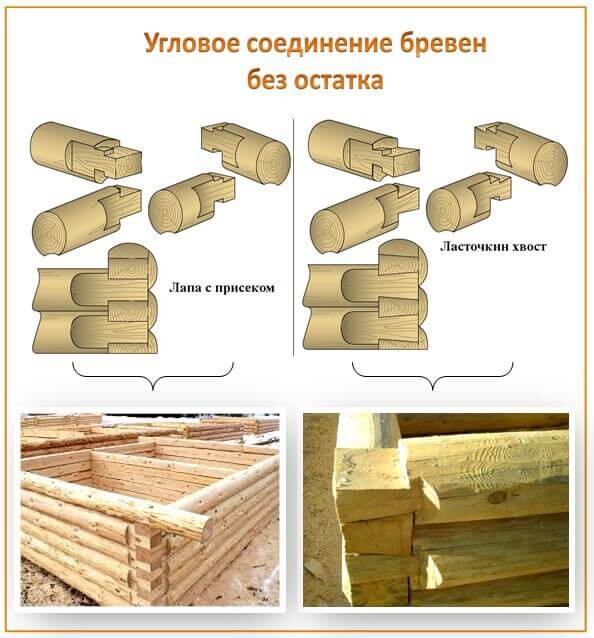

Соединение бревенчатого сруба «в лапу» и «ласточкин хвост»

Для того, чтобы получить ровные углы без выступающих концов бревен, используется соединение «в лапу». Для упрочнения конструкции и прочного зацепления на торцах бревен вырубаются прямоугольные шипы и гнезда – так называемый присек. Для лучшей защиты от ветра плоскости наклоняют встречно, и получается способ соединения «ласточкин хвост». Срубы, сделанные по технологии «без остатка» чаще встречаются в регионах с теплым климатом и недостатком строительного бревна. Их выполнение требует большой точности, но значительно экономит материал.

Угловое соединение бревен без остатка
