Теплоконтроллер Teplocom TC-8Z.
Нашел этот прибор в неожиданном месте – у производителя Бастион, который известен резервными источниками питания для сигнализации.
Стоит 3900р – рекомендованная цена на сайте производителя.
Тут стоит 3600р.
Паспорт teplocom-tz-8z.pdf.
Из паспорта выясняем схемы подключения.
Ка понять фразу “подключите термостаты 220В”?
Нам поможет изучение термостатов, рекомендуемых к использованию с этим теплоконтроллером.
Часть этих термостатов выдает напряжение 220В при включении и нет контактов реле.
Этот термоконтроллер подойдет для моих теплых полов, да еще знакомого производителя и самый дешевый. Можно закрыть глаза на то что имеет открытые клеммы и придется приобрести стандартный бокс под него.
Принцип работы коллектора с сервоприводами
Двусторонних выводов на одной балке бывает от 2 до 12. На подающей консоли в верхних выпусках устанавливают расходомеры, а в нижние выводы подаётся теплоноситель, поступающий в трубопроводы контуров.
Приводы с накидными гайками крепятся на верхних выпусках, а к нижним выводам подводят возвратные концы петель (контуров).
Поворачивая головки сервоприводов тёплого пола, можно механически включать или отключать подачу тепла в тот или иной контур. В среднем положении приборы функционируют в автоматическом режиме.

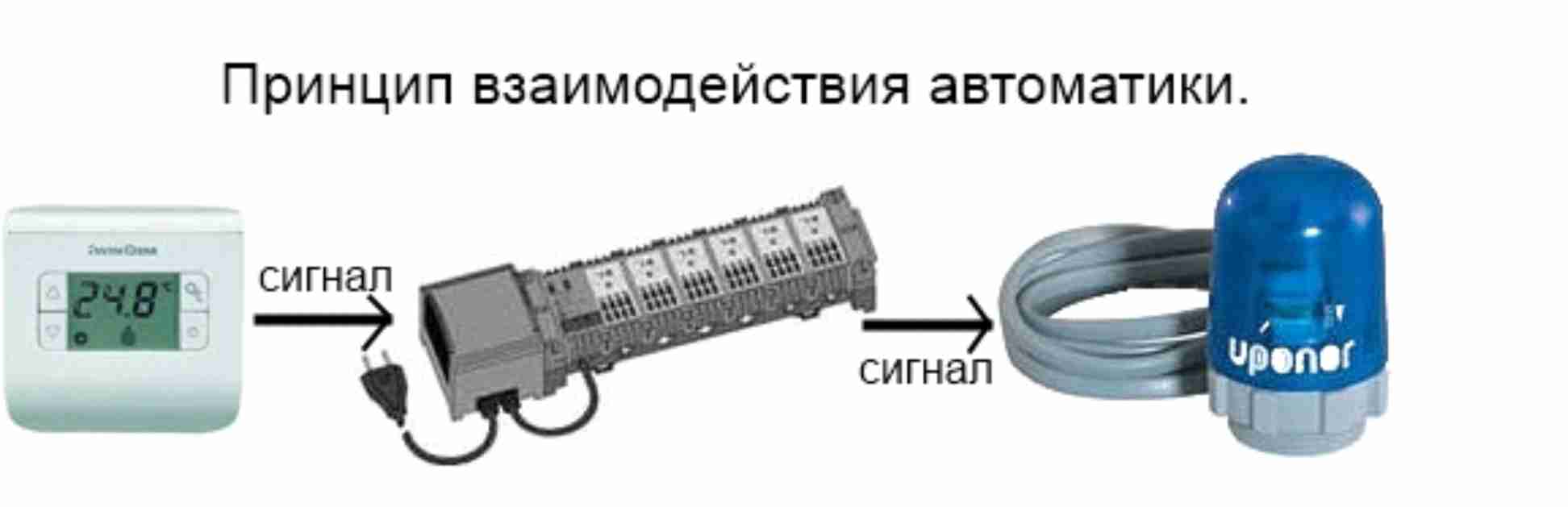

Сигнал в виде изменённого напряжения, поступающего по проводу от термостата, приводит в действие механизм осуществляющий нажим на шток клапана вывода возвратной балки коллектора. Тем самым, происходит управление прогревом контура под полом определённого помещения.
Монтаж коллектора теплого пола
Монтаж коллектора и подключение контуров тёплого пола
Watch this video on YouTube
Собрав основные элементы, можно переходить к монтажу и подключению коллектора тёплого пола. Процесс состоит из нескольких шагов:
- Расположение и место установки. Стандартная высота крепления коллектора на стене от основания пола составляет 500 — 1000 мм, ниже устанавливать не следует, так как соединять с ним трубы пола будет затруднительно. Кроме того, он должен размещаться так, что длина всех петель было одинаковой, и к нему должен быть свободный доступ, лучше посередине комнаты.
- Установка шкафа для коллектора. На запланированном участке производится монтаж коллекторного шкафа, обычно его размер 1 на 1 м, с толщиной стенок 12 см. Он может размещаться в оборудованной нише или закрепляться прямо на стене. Поверхность стены должна быть ровная, иначе возможны сбои в работе конструкции.
Крепление гребёнки в коробе. Шкаф оснащён специальными направляющими, их можно передвигать на требуемое расстояние, это зависит от длины коллектора. На них имеются крепежи — болты, с помощью которых и фиксируется устройство в коробе.
Монтаж насоса и клапанов (двух или трёхходового) осуществляется согласно запланированной схеме. На трубе подачи, которая идёт от котла, сначала монтируется клапан имеющий термоголовку, затем устанавливается насос на фланцы с накидными гайками, он должен размещаться между клапаном и коллектором. Нельзя производить монтаж насоса перед запорной арматурой, тогда клапан не будет функционировать, и вода пойдёт не правильно.
Подключение ТП к коллектору

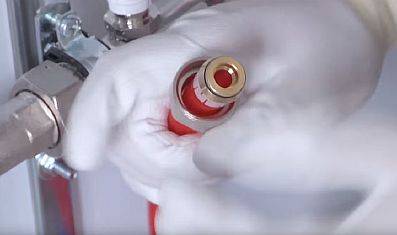

Подключать контуры тёплых полов к отводам гребёнки надо при помощи резьбового соединения под евроконусом. Чаще, евроконус имеет диаметр 17 мм, при том, что шланг пола 16 мм. Поэтому, потребуется откалибровка его под данный размер. Затем:
на трубку необходимо надеть накидную гайку, вставить обжимное кольцо и упорную втулку;
в ручную подсоединить конец шланга к штуцеру гребёнки;
окончательно затянуть двумя ключами — одним осуществляется фиксация шестигранника на штуцере, другим затягивается соединение.
Настройка коллектора
Коллектор для теплого пола. Три способа настройки расходомеров.
Watch this video on YouTube
Процесс настройки коллектора для водяного тёплого пола делается согласно следующей инструкции:
- удаление колпачка с запорной арматуры;
- закрепление вентиля шестигранником;
- определение числа оборотов для конкретной петли;
- прокручивание вентиля на вычисленное количество раз.
Остальные контуры тёплого пола настраиваются также.
От того, на сколько точно сделана настройка, зависит срок службы и качество работы пола.
Виды сервоприводов
Устройства, которые выполняют функцию сервопривода, работают по разным принципам. Можно выделить 2 вида устройств – электромеханические или термоэлектрические. На клапаны коллекторов в подавляющем большинстве устанавливают простые устройства, в которых используется расширение нагревающейся жидкости. Эти механизмы имеют стандартные размеры, их посадочные гнезда и длина выдвигающегося штока для давления на клапан (как и сами клапаны) унифицированы.
Электротермический регулятор
Поскольку приборы работают от электросети, основной их характеристикой является положение штока при отсутствии электроэнергии. Такое состояние устройства, когда на него не подается ток, называется нормальным положением. Таким образом, существует два варианта сервоприводов по типу нормального положения:
- Открытый. Без подачи тока шток спрятан в корпусе и клапан на трубе открыт.
- Закрытый. Шток выдвинут, и клапан на трубе закрыт.
Есть сервоприводы с универсальной конструкцией, в которой есть возможность изменить нормальное положение с «открытый» на «закрытый».
Выбирая сервопривод по этому признаку, нетрудно сообразить, что если подогрев будет непрерывно функционировать в течение длительного промежутка времени, то сервопривод в нормальном положении должен быть открытым и включаться только в случае превышения заданной температуры. То есть, сервопривод основное время работы не будет потреблять электроэнергию, а при отключении света пол не перестанет обогревать комнату из-за того, что сервопривод закрыл клапан.
Электромеханический сервопривод
Электромеханические регуляторы, в конструкции которых имеется электромотор с фиксацией точного положения ротора, используются в сложных многоконтурных системах. Такие устройства позволяют дозировать и смешивать теплоноситель в многопетлевых контурах, перераспределяя его в зависимости от показаний датчиков температуры и заданных параметров. Электромеханические сервоприводы не только открывают и закрывают клапаны, они изменяют их просвет. Электроприводы устанавливаются в комплекте с другим сложным оборудованием, включая контроллер и расходомер. Обычно такой сложный комплекс монтируется с коммутатором, который собирает данные от нескольких измерительных приборов и посылает управляющий сигнал на определенный механизм.
Самым распространенным сервоприводом, который устанавливают на выходы коллектора теплого пола, является электротермический нормально открытый.
Обзор популярных моделей сервоприводов
Сервоприводы для водяного теплого пола выпускаются разными производителями. Каждая модель имеет свои особенности.
Сервопривод для отопления
VALTEC
VALTEC – это производитель приборов для устройства водо- и теплоснабжения для дома. Над созданием продукции совместно работает группа из российских и итальянских специалистов. VALTEC выпускают следующие приводы для обеспечения регулировки работы отопительной системы напольного типа:
Комбинированная система отопления VALTEC
- TE3042.A. Относится к группе нормально открытых. Предназначены для управления клапанами климатических систем по командам, которые будет задавать термостат, контроллер или ручной переключатель. Мощность устройства – 2 Вт, сечение проводника – 0,75 кв. мм. Присоединительный размер составляет М30х1,5;
- TE3061.0. Это электротермический прибор нормально закрытый. Предназначен для трехходовых клапанов. Работа устройства возможна благодаря температурному расширению жидкости – толуола. Мощность привода – 2 Вт, сечение проводников – 0,22 кв. мм;
- TE3041A.0. Устройство работает благодаря наличию в корпусе жидкости, которая расширяется под воздействием температуры. Относится к группе нормально открытых. Подключение к клапану происходит через переходник, который входит в комплект. Мощность агрегата – 1,8 Вт, сечение проводников – 0,75 кв. мм.
Watts
Watts – это ведущий мировой производитель отопительной техники разного формата. Отличается высоким качеством, демократичной ценой и эффективностью. Сервоприводы от Watts – это модели с электромагнитным двигателем. Популярные серии:
Технические характеристики электротермического сервопривода WATTS
- 22С. Устанавливается на вентиле обратного трубопровода и регулирует подачу теплоносителя в систему напольного отопления. Мощность составляет 2,5 Вт. В зависимости от модели в серию 22С входят устройства нормально открытые и закрытые. Класс защиты – IP44;
- 22СХ. Относятся к электротермическим приборам для обеспечения эффективной работы водяного теплого пола. Существуют модели нормально закрытые и открытые. Уровень потребляемой мощности в нормальном режиме работы – 1,8 Вт. Рабочая температура жидкости в системе – +110°С;
- 26LC. Электротермические приводы для коллектора. На корпусе размещается светодиодный индикатор, который указывает на его режим работы. Если загорается зеленый – на привод подается напряжение, синий – прибор открыт.
REHAU
Приводы для регулировки работы водяного теплого пола от немецкого производителя. Сочетают в себе инновационные разработки и проверенное годами качество. Самые популярные модели от REHAU:
- UNI на 230, 24 В. Монтаж устройства происходит на вентилях коллекторной группы при помощи специального адаптера. Относится к приборам нормально закрытым. Контроль над работой привода осуществляется через индикатор. Присоединительные кабели сечением 2х0,5 кв. мм;
- привод 230, 24 В. В обесточенном состоянии вентиля находится в закрытом состоянии. Для контроля функционирования устройства на корпусе размещается световой индикатор.
Таблица характеристики сервоприводов Rehau
LUXOR
Итальянская компания LUXOR специализируется на производстве водозапорной арматуры и систем для регулировки температуры отопительной системы для дома. В составе устанавливаемой коллекторной группы будет присутствовать привод SM 1347. Он предназначен для регулирования температуры подаваемого теплоносителя для теплого водяного пола. Основные технические характеристики прибора:
- питание – 24 В;
Коллекторная группа системы отопления и теплого пола Luxor
- работа устройство обеспечивается шаговым двигателем. Его управление – электронное;
- на корпусе присутствует светодиодная индикация, которая указывает на режим работы;
- монтаж происходит в прямом положении – вертикальном или горизонтальном;
- максимальная температура в системе – +100°С;
- кабель длиною 1,5 м;
- температура хранения прибора – от 0 до +50°С;
- корпус изготовлен из синтетических материалов. Его цвет – серый;
- наличие гарантии – 2 года.
Независимо от выбранной модели, монтаж сервопривода и его эксплуатация должна проходить в соответствии с рекомендациями от производителя. С ними можно ознакомиться в инструкции к прибору. После установки привода и всех элементов системы приступают к их использованию после полного тестирования.
Функции основные и дополнительные
Распределение теплоносителя по контурам — основная задача коллектора теплого пола, но выполнять он может еще массу дополнительных функций. Например, чаще всего в коллекторе есть два запорных клапана: на подаче и на «обратке». Через них система заполняется теплоносителем, тестируется (опрессовывается) и сливается. Также оснащаются коллекторы спускными клапанами, через которые выходит воздух из системы. Это общие устройства.
Коллектор теплого пола распределяет горячий теплоноситель с гребенки подачи, и собирает остывший на гребенке «обратки»
Дополнительные устройства коллектора
Есть на коллекторах еще и доп. устройства, которые устанавливаются на каждый контур или петлю теплого пола. Чаще всего используются расходомеры. Они устанавливаются на подающей гребенке и служат для выравнивания гидравлического сопротивления разных по длине петель теплого пола. Во всех инструкциях рекомендуют контура для подогрева пола делать одинаковой длины. На практике это часто нереально. Но если разной длины контура подключить к раздаче напрямую, то большая часть потока пойдет через самый короткий, ведь у него самое маленькое гидравлическое сопротивление. Чтобы этого не произошло, ставят расходомеры. При их помощи регулируют потоки в каждой петле теплого пола, заужая/расширяя просвет для прохождения теплоносителя.
Так выглядят расходомеры. При старте системы они заполнены воздухом, потом в них может появиться теплоноситель. Это нормально, работе то не мешает
На обратном коллекторе, на выходе каждого контура, стоят запорные клапана. С их помощью можно отключить один или несколько отопительных контуров. И таким образом регулировать температуру пола и/или воздуха в комнате. Также это делать можно расходомером, уменьшая поток теплоносителя, если стало слишком жарко, увеличивая, если замерзли.
Устройство автоматической регулировки температуры
Конечно, можно регулировать теплоотдачу и так, руками, но можно это дело предоставить автоматике. Тогда на место ручных расходных клапанов на обратном коллекторе ставят сервомоторы, а в комнате размещают термостат (терморегулятор) обычный или программируемый.
могут контролировать температуру воздуха в комнате, а могут — температуру теплого пола. Температуру теплого пола контролирует выносной датчик, который подсоединяется к терморегулятору. Датчик нужно устанавливать до заливки стяжки.
Терморегулятор и сервопривод для водяного подогрева. Один из множества вариантов
Для установки датчика, контролирующего температуру пола, от терморегулятора вниз пробивают в стене штробу. В нее укладывается гофрошланг, который должен заходить на пол и заканчиваться на расстоянии не менее 50см от стены. Причем конец гофорошланга должен располагаться между трубами, а не ближе к одной из них — так его показания будут более точными. Прокладывая гофру, старайтесь, чтобы поворотов было как можно меньше, и все они были плавными.
Тот конец гофры, который оказывается в стяжке, нужно заделать, чтобы в него не попал раствор при заливке стяжки. Можно хорошо замотать изолентой или сделать пробку из пенопласта. Вся эта процедура нужна для того, чтобы датчик температуры пола можно было при необходимости вытаскивать и менять.
Так выглядеть может схема подключения с двухходовым клапаном, управлением от терморегулятора и сервоприводами
Поставим датчик на место. Для этого с того конца гофорошланга, который находится возле терморегулятора, просто опускаете датчик (он прикреплен к длинному проводу) до упора. Если провод слишком мягкий, и датчик никак не пройдет поворот, попробуйте использовать толстую садовую леску в качестве протяжки. Обычно это помогает.
При использовании датчиков постоянная температура будет поддерживаться автоматически. Механизм управления в этом случае простой. Вы на термостате выставляете желаемую температуру. При отклонении фактической температуры воздуха от заданной на 1оС соответствующему сервомотору подается команда на включение/отключение подачи теплоносителя.
Управление циркуляционным насосом
Для того чтобы обеспечить определённую скорость теплоносителя в напольной магистрали, на выходном контуре устанавливают циркуляционный насос. Он призван нагнетать охлаждённую жидкость в теплообменник, который находится в котле.
Для каждой ветки магистрали рекомендуют устанавливать свой циркуляционный насос со своим терморегулятором. Это необходимо для того, чтобы иметь возможность управлять температурным режимом индивидуально в определённом помещении.
Если напольное отопление оборудовано только одним насосом и одним блоком управления, то обогрев будет поддерживаться на одинаковом уровне во всех помещениях. Система отключится не только в комнате, где температура превышает норму, но и в помещении с более сниженным показателем. Автоматика для тёплого пола, контролирующая работу насоса, представлена следующими элементами:
- датчик температуры; оборудование устанавливают на контуре с охлаждённой водой; он передаёт данные термостату;
- термостат; оборудование призвано анализировать температуру, которая была установлена для определённого помещения, и данные, переданные с датчика; при снижении показателей, термостат отключает или включает циркулятор;
- гистерезис; устройство обеспечивает гармоничную работу системы; задаётся резервный промежуток температур; он может быть от +/-1 до +/-10 градусов; если на терморегуляторе было установлено 30 0С, на гистерезисе +5 0С, то насос отключится уже при температуре 25 0С; его включение произойдёт при нагреве теплоносителя до 35 0С;
- блок бесперебойного питания ИБП или генератор; оборудование обеспечит постоянную работу насоса и автоматического управления, независимо от электропитания.
Рекомендуем: Как выполнить ремонт тёплого пола?
Вместо термодатчика на циркулятор устанавливают реле давления. Устройство определяет интенсивность подачи теплоносителя в магистраль. Вода циркулирует в системе под давлением 4-6 бар. При повышении показателя реле отключает насос. В систему вода поступает под низким давлением, что снижает интенсивность обогрева. При снижении давления в магистрали реле включает циркулятор.
Регулировка температуры теплого пола
Схема регулировки температуры с системе при помощи сервопривода Самый простой вариант регулировки – ручными кранами. Чуть более комфортный вариант – автоматические термостаты с датчиками и сервоприводами, но только при дополнительной установке перезапускного клапана и коммутационного узла. Кроме того есть еще способы регулировки нагрева напольных водяных систем:
- изменение расхода теплоносителя;
- изменение температуры теплоносителя.
Второй способ используется особенно часто и подразумевает монтаж трехходового клапана, на который возложена функция управления узла подмеса. Релейный выход термодатчика при этом подключается к соленоиду электрического запорного устройства: при малейшем превышении температуры значения, заданного заранее, происходит открытие клапана, из-за чего охлажденная вода смешивается с поступающей жидкостью, снижая теплоемкость.
Сервопривод и его разновидности
Сервопривод регулирует поступление воды в систему
Как говорилось выше, сервопривод – это дополнительное оборудование, которое устанавливается на распределительный коллектор для теплого водяного пола.
Устройство применяется для регулирования потока воды, поступающего в нагревательные элементы. Это процесс осуществляется при помощи открытия и закрытия регулирующих вентилей, которые располагаются на обратной гребенке коллектора.
Механический сервопривод
Данное устройство самый простой вариант
Сервопривод механического типа является наиболее простым вариантом данного устройства.
Он имеет не сложную конструкцию и приемлемую стоимость.
Регулировка температуры производится непосредственно на самом устройстве вращением специального колесика, уменьшающего или увеличивающего показатели температуры.
Механические устройства не совмещены с термодатчиком
Такое приспособление не согласовывается с термодатчиком и не может автоматически срабатывать (включаться и выключаться) при повышении и понижении температуры теплого пола от заданной установки.
Устройство требует постоянного контроля значения температуры при уходе из дома и даже перед сном, но срок его эксплуатации очень долгий и прибор не требует профилактических настроек и дополнительного обслуживания.
Электронный сервопривод для коллектора
Электронное устройство получает информацию от термодатчика
Электронный вариант сервопривода теплого водяного пола представляет собой также достаточно простое устройство, которое способно автоматически осуществлять регулировку подачи теплоносителя в отопительный контур системы.
Схема коллектора с сервоприводом
Прибор имеет постоянное электронное согласование с терморегулятором, который является мозговым центром. Терморегулятор или термостат согласован с температурным датчиком, который устанавливается возле нагревательных элементов в стяжке теплого пола.
Соответственно на термостате выставляются граничные значения температуры, при которых сервопривод будет открывать и закрывать регулируемый вентиль для подачи горячей воды в контуры отопления. Один из вариантов подключения термостата к сервоприводам можно увидеть из таблицы-схемы.
Устройство электронного типа способно полностью самостоятельно производить и контролировать подачу теплоносителя в систему обогрева, но чтобы его приобрести, каждому хозяину придется выложить немалую сумму денег.
Если они случаются нередко, то стоит дополнительно устанавливать ИБП (индивидуальный блок питания) или свой выбор останавливать на механическом устройстве регулировки подачи теплоносителя. Подробнее о сервоприводах смотрите в этом видео:
Дистанционный сервопривод
Дистанционная система регулирования подачи воды является достаточно сложным электронным механизмом, который часто применяется в помещениях, где теплый пол – и основа системой отопления, которая устанавливается во всех комнатах квартиры.
Дистанционный сервопривод регулирует подачу теплоносителя в каждый контур системы. Он согласовывается с терморегуляторами, установленными в различных комнатах, которые могут отстраиваться автоматически от температуры окружающей среды, и нагревает каждое помещение по своим собственным (необобщенным) параметрам.
Организовывая такую систему отопления, многие специалисты советуют приобретать надежные и функционально наполненные терморегуляторы, которые будут подавать на сервопривод своевременные команды, на основании которых устройство сможет создать свой уникальный микроклимат (по требованию хозяина) в каждой комнате. Подробнее о дистанционных устройствах смотрите в этом видео:
Следует знать, что сервоприводы можно классифицировать еще по следующим параметрам:
- нормально закрытые;
- открытые.
В таком состоянии через сервопривод вода протекать не может. Открытое положение является противоположным описанному выше, и, наоборот, пропускает теплоноситель в систему, что не всегда приносит пользу.
Сервопривод для коллектора теплого водяного пола
Стабильное функционирование любой схемы теплых водяных полов зависит от множества внешний и внутренних условий. Одним из них является правильный монтаж и дальнейшее использование всех составляющих, на которые возложена заранее определенная нагрузка.
Важное место в системе занимает сервопривод, устанавливаемый на коллектор и регулирующий потоки теплоносителя. Периодически закрывая и открывая вентили, он поддерживает на нужном уровне заданную температуру
Выбирая конструкцию сервопривода, нужно заранее установить, какой режим для него будет наиболее продолжительным. При необходимости регулярной циркуляции теплового носителя, рекомендуется воспользоваться нормально открытым типом устройства. Этот вариант лучше всего подходит для районов с холодными климатическими условиями. Даже в результате выхода из строя такого оборудования, тепловой носитель все так же будет поступать в трубы и отдавать тепло до тех пор, пока будет осуществляться нагрев воды. Для нормально закрытых приборов лучше всего подходит теплый климат, когда прекращение подачи тепла не имеет решающего значения.
Среди множества модификаций существуют сервоприводы с плавными настройками. Они дополнительно оснащаются электронными регуляторами, обеспечивающими необходимое значение напряжения. Такое оборудование хорошо зарекомендовало себя при необходимости дозированной подачи теплоносителя. В других случаях его применение может оказаться нецелесообразным.
Нужное изделие следует выбирать не только по внешнему виду и типу, но и по его совместимости с термостатом. Приобретая универсальный сервопривод для отопления, потребитель делает для себя управление максимально удобным, независимо от типа прибора – закрытого или открытого. Остается лишь правильно смонтировать устройство и выполнить все необходимые настройки.
Классификация устройств
Итак, сервопривод можно разделить на такие виды:
Сервоприводы для коллектора водяного пола
Электронный. Такой сервопривод обладает широкими функциональными возможностями. Благодаря электронному дисплею можно наблюдать, насколько правильно работает система водяного теплого пола, есть ли неисправности. Кроме того, представленное приспособление имеет такое же простое устройство, как механический вариант. Однако использовать его гораздо удобнее. Регулировка температуры водяного теплого пола производится автоматически, без вмешательства человека. Однако использование его имеет существенный недостаток: достаточно высокую стоимость.
Установленные на коллектор сервиприводы
Дистанционный. Главным преимуществом представленного приспособления является то, что все необходимые настройки можно совершать, не находясь вблизи коллектора. То есть дистанционный сервопривод имеет 2 датчика, которые могут очень точно отслеживать разницу температур в помещении. При этом такое устройство способно функционировать примерно в 9-ти разных режимах. Поэтому приспособление дает возможность строго следить за тем, сколько электрической энергии расходуется. Главным требованием к такому сервоприводу является то, что на коллектор лучше устанавливать тот аппарат, который идет в комплекте с системой водяного теплого пола. То есть фирма-изготовитель должна быть одна и та же.
Кроме того, можно выделить еще закрытые и нормально открытые аппараты. Если взять первый случай, то тут клапан находится закрытым по умолчанию, поэтому даже при подаче напряжения теплоноситель не пройдет через него. Что касается нормально открытого сервопривода, то нагретая вода проходит через него без препятствий.
Видео, описывающее работу теплого пола с нормально открытыми сервоприводами:
