Самостоятельный ремонт теплого водяного пола и термодатчика

Коллектор и нагревательный котел

Трубы водяного теплого пола подключаются к нагревателю теплоносителя через коллектор. Если поверхность обогрева небольшая до 10 м2, то можно обойтись без него. Но в остальных случаях установка подобного распределителя обязательна.

Громоздкий водонагреватель ставится обычно в специальном помещении. А уже оттуда в помещение с «теплым полом» подводится труба к коллекторному узлу, расположенному в небольшом шкафу в комнате. Далее с коллектора производится распределение отводов по раздельным контурам отопления. Причем в идеале протяженность труб в каждом из них должна быть приблизительно одинаковой.

Монтаж теплого пола

Что такое система водяного теплого пола

Это, по своей сути, обыкновенная гибкая металлопластиковая труба, которую укладывают по всему полу в виде волн. В этом случае теплоносителем выступает горячая вода, поступающая в систему или из котла отопления, или из точки подачи воды в радиаторы, если квартира имеет централизованное отопление.

Если вода поступает из котла отопления, то в этом случае отопление будет представлять собой замкнутый цикл – вода будет уходить обратно в котел, там нагреваться и снова поступать в трубы. Во втором случае использованная вода уходит туда, куда и вода из обычных радиаторов.

Водяные теплые полы своими руками видео.

Ремонт

Еще одна причина плохого нагрева – неграмотная теплоизоляция.

В составе пирога обязательно должны присутствовать:

• гидроизолирующая пленка;
• утеплитель;
• теплоотражающие элементы.

При отсутствии хотя бы одной из этих составляющих пол будет неэффективным. Исправить это можно только одним способом: демонтировать пол и уложить в соответствии с технологией.

Иначе либо пол будет греть плохо, либо пойдет перерасход энергии, т.к. часть тепла будет уходить вниз, а не вверх.

Кабель

В точке, где выявлен обрыв, снимают покрытие и демонтируют участок стяжки. Оборванные концы провода зачищают, соединяют гильзами, зажимают пресс-клещами.

Изолируют поврежденный участок термоусадочной муфтой. Для этого муфту нужно подогреть строительным феном. При остывании она сожмется, соединение будет прочным.

После восстановления кабеля разрушенный участок стяжки заливают бетоном и восстанавливают финишное покрытие.

Датчик

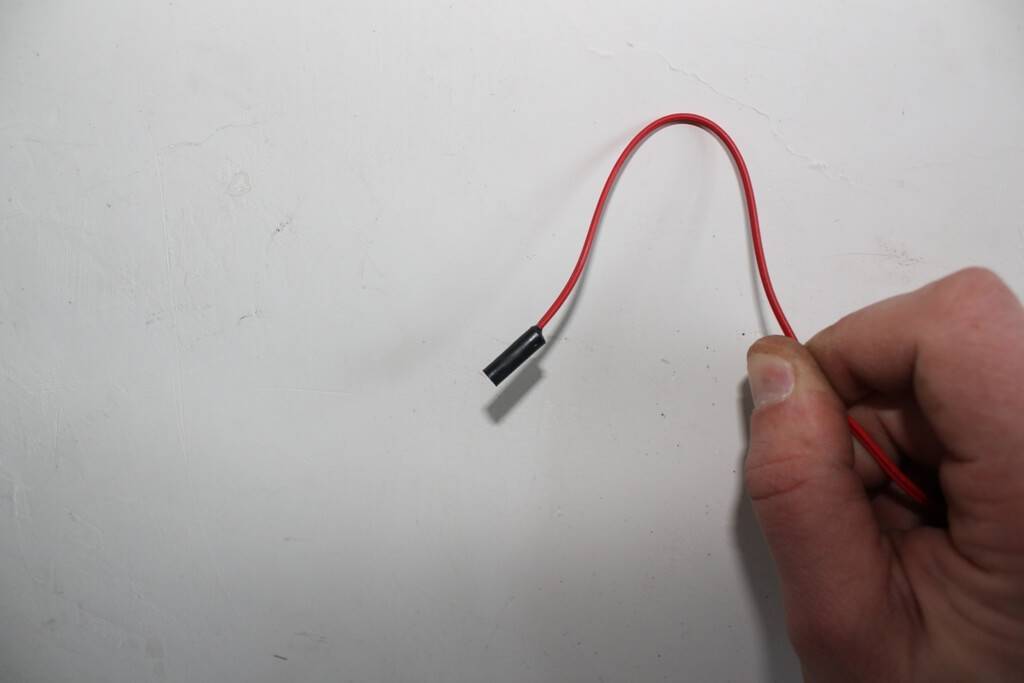

Неисправный датчик заменяют. Извлекают старый из гофрированной трубки, сравнивают с новым по длине, помещают новый на место старого.

Если замена невозможна (есть перегиб трубки, датчик расположен в стяжке), один из вариантов восстановления работоспособности системы – замена термостата на модель с таймером.

В этом случае включение-выключение пола будет происходить не в зависимости от температурных показаний, а через фиксированные временные интервалы.

Монтаж терморегулятора и датчика

Монтаж этих двух устройств довольно прост и, как правило, даже у новичков не возникает никаких проблем, если они действуют в соответствии с инструкцией. Подключить термодатчик можно двумя способами.

1. Напрямую. В этом случае сам нагревательный кабель объединяется в одной связке с терморегулятором.
2. С использованием распаечной коробки. В этом случае от терморегулятора до распаечной коробки прокладывается один кабель, а затем к нагревательному элементу – уже другой.

Монтаж навесного терморегулятора теплого пола

Чтобы подключить систему контроля температуры, следует организовать отдельную линию от электрического щитка. Для этого прекрасно подойдет медная проводка сечением 2,5 мм2.  Далее в стене штробится канавка, в которую будут укладываться гофры с проводом от термодатчика и нагревательным кабелем.

Шаг 1. Провод, на конце которого установлен термодатчик, просовывается в гофрированную трубку подходящего диаметра.

Кабель просовывается в гофрированную трубку

Шаг 2. Провод датчика также выводится из другого конца гофры.

Выведение провода из другого конца трубки

Шаг 3. Окончание трубки, где находится сам датчик, закрывается специальной заглушкой из пластика. Это необходимо для того, чтобы туда ничего не попало, в том числе строительная смесь, которой будет заливаться система.

Установка пластиковой заглушки

Шаг 4. Конец трубки с датчиком фиксируется между двумя отопительными контурами прямо посередине. Он закрепляется при помощи пластикового хомута или специальной ленты. При этом место установки датчика выбирается так, чтобы он был сравнительно недалеко от самого терморегулятора, желательно, чтобы имелась возможность относительно простого доступа к датчику. Оптимальное расстояние от прибора до стены – 50-60 см.

Фиксация конца трубки

Шаг 5. Трубка от места расположения регулятора выводится в пол в специальной проштробленной канавке. Ее изгиб у пола не должен быть резким – не менее 5 см.

Выведение трубки в пол

Шаг 6. Канавка в стене после укладки в нее всех проводов и гофрированной трубки заделывается цементным раствором.

Канавка заделана раствором

Шаг 7. Провода необходимо облудить.

Далее провода нужно облудить

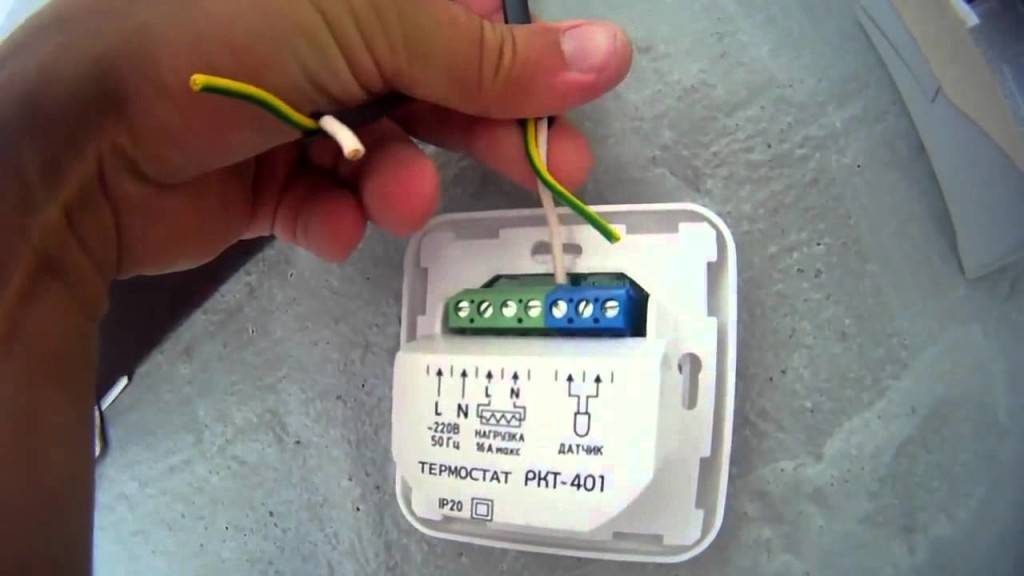

Шаг 8. После этого провода подсоединяются к терморегулятору. Регулятор устанавливается на свое место – отверстие в стене над канавкой для проводов.

Подсоединение проводов к терморегулятору

Шаг 9. Все электрические соединения проверяются, а затем на одну минуту система теплого пола включается. Это позволит проверить ее работоспособность.

Установленный терморегулятор

Шаг 10. Если все работает, то на панели терморегулятора загорится сигнальная лампочка, а также произойдет нагрев системы пола. На зарисованной схеме теплого пола обозначается место установки термодатчика.

Пример схемы теплого пола

Когда поломку невозможно выявить

В тех случаях, когда диагностика поломки доставляет определенные сложности, нужно измерить напряжение в сети. Нормальное рабочее напряжение обычно указано в техническом паспорте. Данные замеров не должны уходить от положенных показателей более чем на 5%. Нужно посмотреть и на датчик индикации включения механизма. Если лампочка индикатора не горит, напряжение стоит замерить и на выводах. Если напряжения нет, то это прямое свидетельство о неисправности термостата или самого датчика. Также, могут быть неисправны и контакты на регуляторе температорного режима. Тогда проверке подлежит внешний датчик показателя температуры. Попробуйте отсоединить его от терморегулятора и измерить сопротивление. Его показатели должны колебаться в пределах от 5 до 30 кОм. Инструкция позволит вам определить нужные показатели.

При проверке терморегулятора необходимо выключить греющий кабель. Если неисправности в датчике и регуляторе температурного режима не выявлены, то истинную причину в отсутствии тепла надо искать в нагревательном механизме системы. Для этого требуется произвести замеры сопротивления изоляции и провода, а затем сделать сверку показателей в соответствии с инструкцией. Низкий показатель изоляционного сопротивления указывает на обрыв греющего проводного кабеля, а также на необходимость провести ремонт теплого пола. Только специальное оборудование и приборы способны точно определить необходимое место повреждения.

Несколько полезных сведений об электропроводах

Внутрь коробки нужно ввести несколько проводов, имеющих разный цвет изоляции. Согласно нормам, ноль имеет голубой цвет, а фаза – черный. Заземляющий провод окрашен двумя цветами – желтым и зеленым.

Для определения фазы стоит воспользоваться индикаторной отверткой. Кроме того, в момент подготовки, до того, как произойдет установка регулятора теплого пола, следует проконтролировать напряжение в сети. Идеально, когда оно максимально приближается к 220 вольтам.

Далее потребуется произвести обрезку главного кабеля обогрева, и кабеля питания. Для этого лучше всего воспользоваться острым ножом или специальными кусачками. Обрезать нужно так, чтобы кабели выступали из монтажной коробки где-то на 50 мм. Далее зачищаются провода.

Если моделью предусмотрено безвинтовое крепление кабелей, то длина зачистки определяется исходя из рекомендаций, указанных на корпусе устройства. Следует быть аккуратными, чтобы зачищенные кабели не соприкасались между собой. Провод заземления лучше всего соединить с оплеткой кабеля обогрева посредством пайки или клеммы.

После этого осуществляется подключение силового кабеля к монтируемому термостату. Инструкция, как установить терморегулятор для теплого пола, указана производителем либо на корпусе, либо в руководстве. Инструкция может несколько разниться между схожими моделями, поэтому схему нужно изучать в каждом отдельном случае индивидуально.

Подведите провод с фазой и закрепите к нужному контакту в устройстве, обычно он маркируется буквой L. Клема для нулевого провода имеет маркировку N. Однако следует быть внимательным, так как встречаются разновидности систем, в которых клема N предназначена для подключения основного кабеля обогрева. Этот нюанс нужно изучить отдельно с особой внимательностью.

Типы кабелей отопления:

1. Двужильный кабель обогрева скрывает под своей защитной изоляцией два токопроводящих проводника. Такой тип кабеля считается более удобным, нежели его одножильный вариант, потому что соединение его с терморегулятором происходит лишь с одного конца. В таком кабеле рядом находятся 3 провода, два из которых токопроводящие и один заземляющий.
2. В одножильном кабеле располагается лишь один токопроводящий провод, как правило, он белый.

Делаем финишную стяжку

Наиболее правильным способом укрытия трубопроводов теплого пола является бетонная стяжка толщиной в 45–50 мм над трубами. Тоньше ее нельзя делать из-за риска разрушения при нагреве. А если бетон при монтаже своими руками напольного обогрева залить более толстым слоем, то он будет забирать на себя излишне много тепла.

И здесь немаловажно заранее разобраться, как выставить маяки для стяжки пола правильно на требуемую высоту. Если во время их установки допустить ошибки, то бетонная поверхность получится неровной и будет плохо распределять нагрузки

А это верный путь к повреждению труб с водой.

Финишная стяжка пола

Поломка электрической системы: возможные неисправности

Среди причин прекращения функционирования конструкции следует отметить следующие:

1. Отсутствие напряжения. Данная проблема, как правило, заключается в автоматическом выключателе, индикаторы которого не всегда правильно отображают показатели системы. Для устранения неисправности нужно вытянуть регулятор из розетки и с помощью мультиметра измерить его напряжение.
2. Если питание в порядке, необходимо проверить на работоспособность регулятор, датчик и контуры. Для испытания последних надо измерить их сопротивление. Полученные данные должны совпадать со значениями в паспорте. Если это условие не соблюдено, нужно искать короткое замыкание или обрывы.
3. Если контуры работают исправно, но электрический теплый пол не греет, причину надо искать в датчике, который является резистром. В этом случае поможет мультиметр, с помощью которого следует проверить сопротивление указанного элемента системы. Если датчик неисправен, его нужно заменить на новый.
4. Когда ни один из рассмотренных вариантов не является причиной поломки, необходимо проверить регулятор.

Иногда возникает и другая неприятность: теплый пол плохо греет. Причиной этому могут быть такие неисправности:

1. Напольное покрытие медленно прогревается (например, при стяжке, толщина которой более 30 мм).
2. Датчик установлен слишком близко к греющему кабелю.
3. Низкое напряжение в сети.

Ремонт электрического пола и диагностика причин неисправности

Обогрев пола работает по принципу любого нагревательного электрического прибора. Воздух в помещении прогревается от тепла отдаваемого полом, который имеет нагревательные элементы, расположенные внизу под поверхностью теплого пола. Элементы или специальный электрический кабель нагревают полы при помощи электрической энергии. При возникновении неисправности в обогреве для их устранения необходимо провести диагностику.

Терморегулятор

Терморегулятор осуществляет функцию прохождение электрического тока и подачи его в систему теплого пола. Являясь не только выключателем, терморегулятор отвечает за силу и качество нагрева. При достижении заданных номинальных параметров температуры, устройство автоматически отключается и включается после максимального снижения показателей температуры в нагревательных элементах. Поэтому при неисправности прибора покрытие пола перестанет нагреваться или очень сильно перегревается.

При обнаружении неисправности в работе системы обогрева пола диагностику неисправности специалисты рекомендуют начинать именно с данного устройства. Для проведения диагностики и обнаружения поломки, прежде всего, необходимо отключить подачу электрического тока и только затем, демонтировав устройство, используя мультиметр проверить работоспособность терморегулятора.

Датчик пола

Если датчик пола расположен очень близко к нагревательному элементу, он начинает отключаться раньше, чем прогреется вся система обогрева. Поскольку рядом расположенный элемент прогревается раньше и воздействует на датчик. При условии, что основание системы не может прогреться на заданную мощность, датчик пола начинает работать без интервалов и отключений.

В конечном итоге круглосуточная работа прибора приводит не только к повышенному расходу электрической энергии, но и к его неисправности от завышенной рабочей нагрузки.

Неисправность нагревательного элемента или кабеля

Одной из причин поломки может быть обрыв электрического кабеля или нагревательного элемента. Обрыв кабеля и элемента возможен при нарушении целостности во время выполнения монтажных работ. При последующей эксплуатации постоянное давление от наступания на поврежденное место электрический кабель или нагревательный элемент разрушается.

Для обнаружения неисправности необходимо провести замер показаний сопротивления. По заданным параметрам сопротивление не должно превышать номинальные параметры, указанные в техническом паспорте электрической системы пола. Если показания сопротивления превышают больше чем на 5%, следовательно, кабель поврежден. В инфракрасном обогреве чаще повреждается нагревательный элемент по такому же принципу: от острых каблуков или чрезмерного давления на пол.

Поиск повреждений греющего кабеля

После отключения системы от электросети необходимо отсоединить кабель от терморегулятора. При помощи высоковольтного генератора определить место обрыва кабеля, так как в месте неисправности будет создан эффект электрической дуги.

Также для нахождения места разрыва кабеля можно использовать аудио-детектор или тестер напряжения. На месте поломки от аудио-детектора производится характерный звук, похожий на звук при работе металлоискателя.

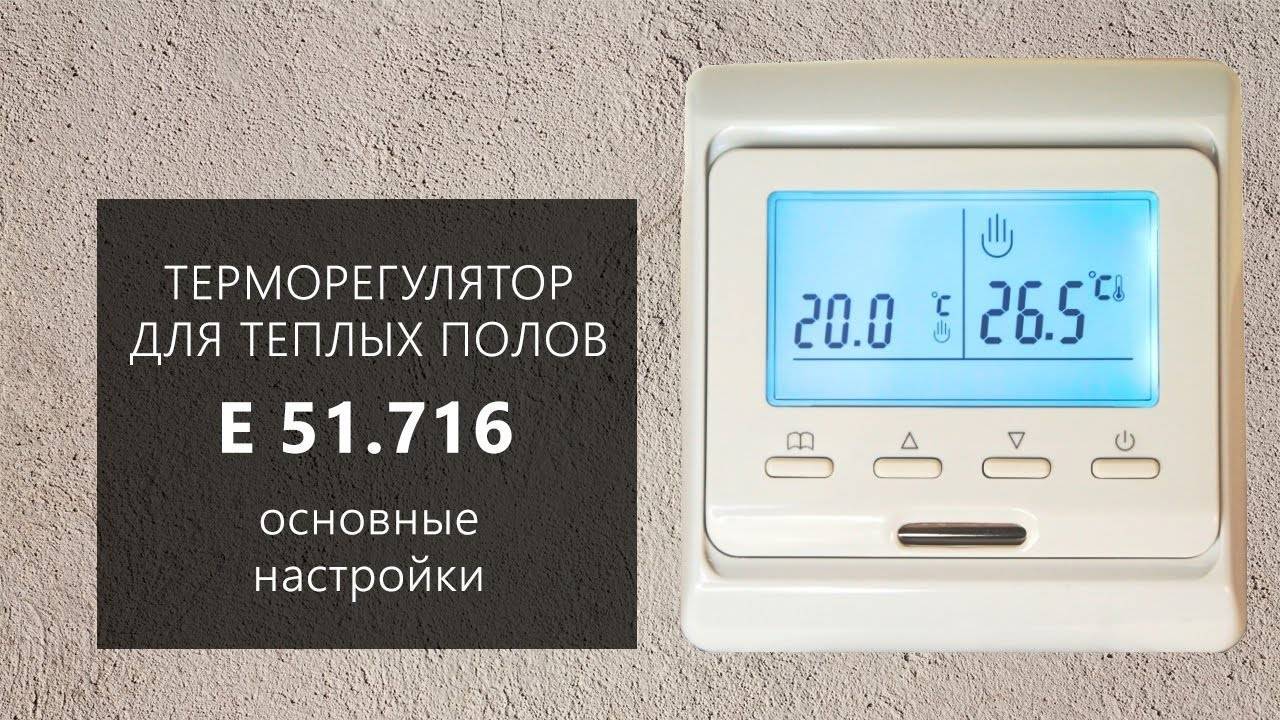

Замена дисплея в терморегуляторе для теплого пола Е51.716

Если же система функционирует, но на дисплее терморегулятора не отображаются показатели заданной температуры, то дисплей необходим заменить. Ознакомившись с инструкцией можно переустановить дисплей.

Рекомендуется полностью заменить терморегулятор или хотя бы обратиться в сервисный центр за помощью при необходимости ремонта прибора.

Настройка терморегулятора для инфракрасного теплого пола

Иногда слабый контакт подсоединенных проводов к терморегулятору на клеммнике может стать причиной неполадки в работе, то есть пол не будет нагреваться до установленной температуры. Для устранения данного недостатка достаточно плотно подтянуть винтовое соединение и восстановить изоляцию.

При поломке нагревательного кабеля при ремонте обязательно необходимо использовать термоусадочную муфту, которая создает идеальную изоляцию в месте соединения кабеля. Выполняя ремонт необходимо прогреть муфту потоком горячего воздуха, можно использовать обычный фен, после того, как муфта надета на место соединения. Под воздействием горячего воздушного потока муфта значительно уменьшится, плотно закрыв и изолировав место соединения.

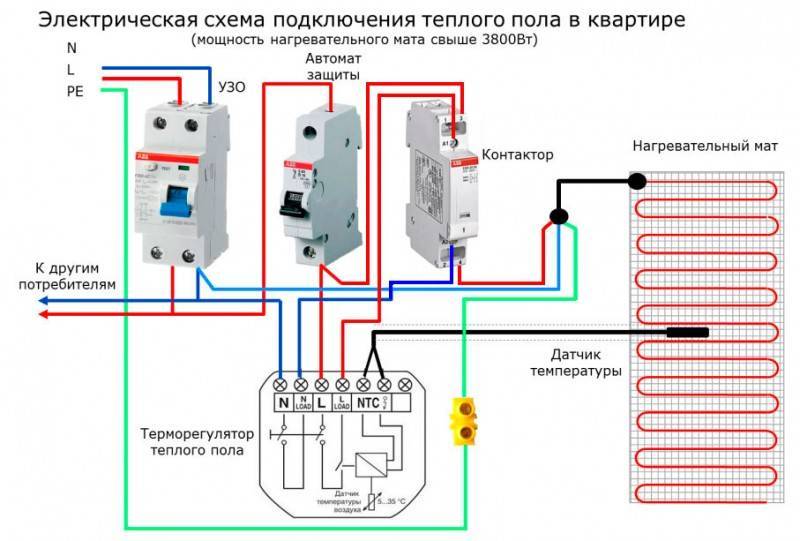

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

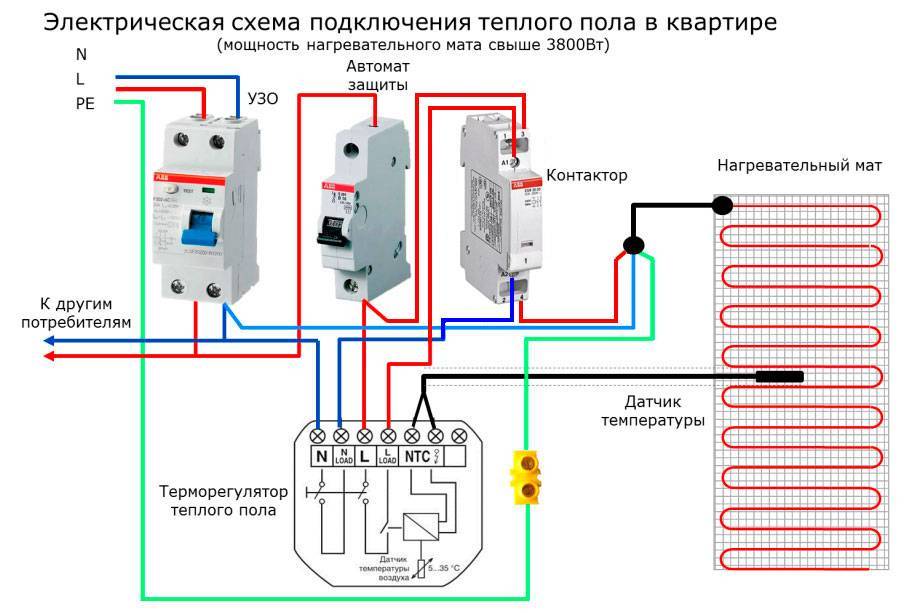

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Проверка работоспособности при покупке и после укладки

Первая проверка осуществляется при покупке системы. Нужно попросить продавца продемонстрировать функционирование устройства. Если в прилагаемой документации указаны значения сопротивлений матов, желательно проверить их реальные величины мультиметром или тестером. Также можно проверить сопротивление изоляции. Это можно сделать с помощью мультиметра в режиме измерения больших сопротивлений, либо мегаомметром.

После монтажа нагревательных элементов, перед укладкой плитки и перед заливкой стяжки, нужно подключить электрический теплый пол к электропитанию и некоторое время понаблюдать за его работой в разных режимах. Следует убедиться в правильной работе терморегулятора, датчика температуры и в целостности греющего кабеля. При исправной системе, все участки кабеля должны нагреваться равномерно, температура нагрева элементов должна изменяться в соответствии с заданием терморегулятора.

Если есть такая возможность, равномерность прогрева элементов удобнее всего проверить тепловизором, на экране которого видно, работает или нет каждый участок пола. Этот прибор формирует изображение, которое создается инфракрасными лучами, как показано на фото ниже:

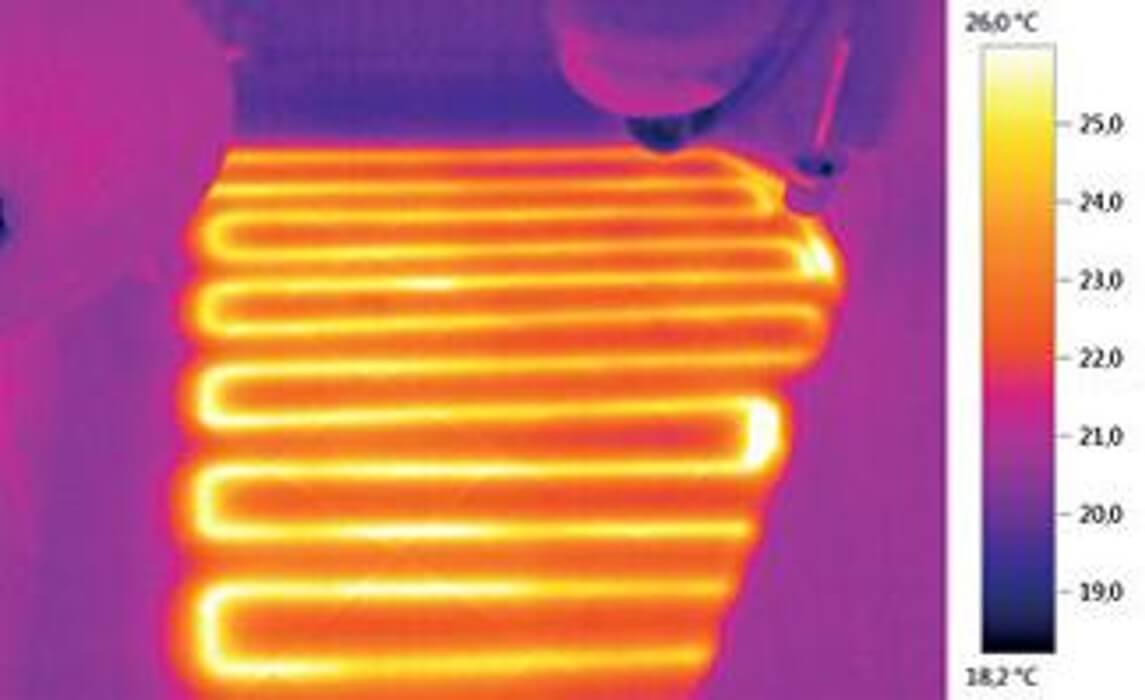

На этом этапе, в случае обнаружения при проверке любой неисправности, лучше не искать причину и не пытаться ее устранить. Нужно воспользоваться гарантией и заменить систему.

Термоматы или пол тонкокабельные на сетке

Один из самых современных и функциональных вариантов теплых полов — это, безусловно, термоматы. Такой тонкий кабель (диаметром до 4,5 мм, не толще), особым волнообразным образом закрепленный на специальной сетке из стекловолокна, ширина которой составляет полметра. Собственно нагревательная жила в таком кабеле экранирована, а также изолирована и защищена внешней оболочкой.

Для создания термоматов использую одно- или двужильный кабель. Но, чтобы оборудовать полы в жилых помещениях, как правило, берут маты с двойной кабельной жилой, поскольку у такого материала гораздо более низкий уровень электромагнитного излучения. Кроме того, не нужно заботиться о том, чтобы вывести второй холодный конец такого кабеля в место начала укладки матов.

Тонкокабельные матовые полы кладут на готовую стяжку или же старый кафель. Вообще, под плитку именно такой теплый пол — самый оптимальный вариант. Поскольку в процессе укладки клей, на который «сажают» кафельную плитку, проникает в стекловолоконную сетку и надежно с ней схватывается. То есть сетка берет на себя еще и дополнительную — армирующую — нагрузку. При этом собственно нагревательная система погружается в слой клея, не увеличивая полового уровня. Получается практически идеальный вариант для помещений, которым требуется лишь косметический ремонт. Или там, где уровень пола — величина принципиальная, и его поднятие недопустимо.

С чего начать ремонт теплого пола

Технология и порядок выполнения ремонтных работ зависят от схемы устройства теплого пола и используемой автоматики. Для бытовых целей используются три типа нагревательных элементов:

• Кабельный нагреватель, в виде одно или трехжильного провода, уложенного в бетонную стяжку теплого пола;
• Пленочный графитовый элемент, раскатанный под ламинатом или паркетом и подключенный к автоматическому регулятору;
• Водяной пол, представляющий собой сеть пластиковых трубок, уложенных в основании плитки или любого другого напольного покрытия.

К сведению! Бытует мнение, что чаще всего выходит из строя кабельный нагревательный пол. Это не совсем так. Кабельный или проводной греющий элемент считается самым коварным, а надежность теплого пола напрямую зависит от качества используемого материала и профессиональности электрика, выполнившего монтажные работы. В первую очередь потребуется проверить исправность работы подводящей проводки, с помощью которой нагреватель теплого пола подключается к бытовой сети. В разводке проводниковой греющей системы, даже китайского производства, используются медные провода, которые обладают высокой надежностью, тогда как в стенах квартиры, особенно старых, почти всегда уложена алюминиевая проводка, легко перегорающая в точках подключения.

Для водяных нагревателей проверяется наличие давления на входе в греющую систему теплого пола и пропускная способность трубок, только потом приступают к поиску мокрого пятна на напольном покрытии. Возможно, что причина не в греющей конструкции, и дорогостоящий ремонт теплых полов под плиткой просто не потребуется.

Меры профилактики

• Укладку теплого пола желательно производить по центру комнаты, потому что по краям размещают мебель. Мебелировка при недостаточно толстом покрытии может нанести механические повреждения кабелю. При толстом покрытии система может плохо прогревать воздух, поэтому приходится выбирать золотую середину, выполняя относительно тонкое чистовое покрытие и укладывая кабель в центре комнаты.
• Укладка производится только на чистую, ровную поверхность.
• Температурный датчик на кабеле нужно размещать в возможностью последующей замены без вскрытия стяжки
• По уже уложенному покрытии нельзя ходить, чтобы избежать механических воздействий на систему
• После укладки системы, ее нужно проверить до выполнения стяжки, пропустив электрический ток. Если все в порядке: можно делать стяжку.

Как видно, основная часть проблем возникает из-за монтажа. Но в любом случае, лучше быть готовым к различным поломкам, для быстрого их устранения, поэтому перед установкой системы лучше приобрести запасные датчики и терморегулятор, а так же озаботиться покупкой тепловизора.

Возможные проблемы с электрическим теплым полом

Вот с чем могут столкнуться владельцы таких систем:

• подогрев стал работать хуже либо вовсе не функционирует;
• система не отключается, вызывая перегрев помещения;
• в ходе ремонта пола, например, при замене напольного покрытия, был поврежден греющий кабель.

Следует обратить внимание читателя на важное обстоятельство: не стоит откладывать ремонт теплого пола, даже если он продолжает хоть как-то функционировать. Прежде всего потому, что система становится потенциально опасной: вполне вероятно, что под изоляцию греющего кабеля просочилась вода, через которую пользователя может ударить током (особенно актуально для ванных комнат и кухонь)

Прежде всего потому, что система становится потенциально опасной: вполне вероятно, что под изоляцию греющего кабеля просочилась вода, через которую пользователя может ударить током (особенно актуально для ванных комнат и кухонь).

Кроме того, может так статься, что при данной проблеме какой-либо из компонентов работает с перегрузкой и в случае проволочки он может выйти из строя, вследствие чего ремонт обойдется дороже.

Проведение ремонта электрического теплого пола

Прежде чем производить ремонт электрической системы теплого пола необходимо разобраться в причинах неисправности. Выделяют три проблемных места в электрическом отоплении:

• нагревательный элемент;
• терморегулятор;
• датчик температуры.

Выясняем причину неисправности

Первое что необходимо сделать при неисправности, это определить какая деталь конструкции является причиной. Обычно сложности не возникают если перед этим проводились ремонтные работы. В этом случае чаще всего повреждается нагревательный элемент в процессе использования дрели или пилы.

Во время ремонта кабель теплого пола был поврежден электропилой

Когда причины неисправности неясны, следует измерить напряжение питания. Рабочее напряжение указывается в технических документах. Результат измерения не должен отклоняться от приведенного в инструкции более чем на 5%

Обратите внимание на индикацию включения. Если лампочка не горит, проверьте напряжение на выводах. Его отсутствие может свидетельствовать об ослабленных контактах на терморегуляторе, неисправности термостата или его датчика

Проверьте выносной датчик температуры. Отсоединив его от терморегулятора, измерьте сопротивление. Оно должно быть в границах 5-30 кОм. Наиболее точное показание указано в инструкции

Его отсутствие может свидетельствовать об ослабленных контактах на терморегуляторе, неисправности термостата или его датчика. Проверьте выносной датчик температуры. Отсоединив его от терморегулятора, измерьте сопротивление. Оно должно быть в границах 5-30 кОм. Наиболее точное показание указано в инструкции.

Если в датчике и терморегуляторе неисправности не обнаружены, причину отсутствия тепла следует искать в нагревательном элементе. Для этого измеряется сопротивление кабеля и изоляции и сверяется с показателями указанными в техпаспорте оборудования. Сниженное сопротивление изоляции говорит о наличии обрыва греющего кабеля. Указать точное место дефекта поможет специальное оборудование.

Причина – датчик или терморегулятор

В случае неисправности датчика его следует заменить. Вынув старое оборудование из гофрированной трубки, отметьте его местоположение, чтобы новый датчик установить также. Бывают случаи нарушения технологии, и оборудование устанавливается в стяжку без применения трубки. Тогда старое оборудование можно заменить датчиком температуры воздуха. Он крепится под терморегулятором. Терморегулятор, пришедший в негодность, тоже следует заменить новым.

Вот так выглядит датчик, который как правило находится внутри гофрированной трубки

Вышел из строя нагревательный элемент

После нахождения места дефектного кабеля приступают к его замене. Демонтируют покрытие на участке ремонта. Вскрывают стяжку. Оборванные или перегоревшие жилы зачищают и соединяют с помощью гильз подходящего диаметра, которые затем обжимают пресс-клещами.

Отремонтированный кабель электрического теплого пола — на место соединения крепят термоусадочную муфту, которую нагревают при помощи фена и дают остыть. Остывая, муфта сжимается и прочно герметизирует место соединения. Сверху место ремонта заливается цементом
