Советы профессионалов, помогающие выявить причины поломки микроволновой печи и устранить их

Инструкция самостоятельного ремонта микроволновой печи

Отключаем прибор от сети питания и оставьте его на несколько минут. Конденсаторы удерживают напряжение в течение короткого промежутка времени. Нельзя приступать к работе сразу после отключения от сети.

Снимаем боковую крышку печи. В большинстве случаев она закреплена на простых саморезах. Но помните! На некоторых микроволновых печах крышка запломбирована. Если вы сорвете заводскую пломбу, то не сможете воспользоваться гарантией от производителя.

Протираем все детали прибора и удаляем пищевые отходы.

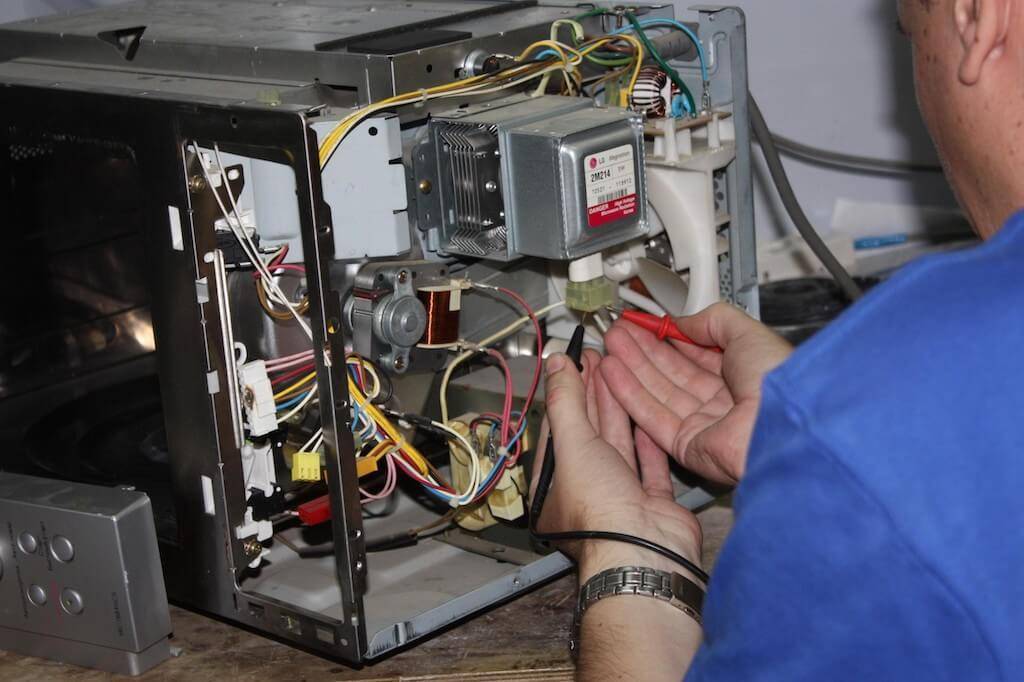

При помощи мультиметра проверяем все участки цепи (чаще всего повреждения незаметны).

Монтируем новую деталь. При этом не забываем о соответствии микросхемам прибора.

Аккуратно прикручиваем крышку.

Тестируем прибор. В случае непонятных шумов или странного поведения микроволновки после ремонта, стоит незамедлительно отнести ее к мастеру.

Важно помнить! Чаще всего, неисправности в электроприборах – это следствие нарушения правил эксплуатации. Перед началом использования прибора прочитайте инструкции от производителя.

Не оставляйте микроволновку работать вхолостую, избегайте попадания пищи на части приборов. Это значительно продлит срок службы прибора, а также позволит вам воспользоваться гарантийным ремонтом микроволновой печи.

Средний срок службы одной микроволновой печи – 5 лет. После истечения этого срока рентабельнее покупать новый прибор, а не ремонтировать старый.

Надеемся наша статья была полезной для вас, и поможет вам провести самостоятельный ремонт вашей СВЧ печи.

Как СВЧ-печь работает

Сначала объясним принцип ее действия. Основой автомата является магнетрон, который создает электрополе. Оно действует на молекулы жидкости в продукте. Они начинают двигаться. При трении их друг о друга вырабатывается тепло. За счет этого, а также применения дополнительных устройств техника выполняет множество функций — разогрев, размораживание, гриль и другие.

Конструкция и принцип работы СВЧ

Несмотря на то, что рынок переполнен различными вариантами конструкций практически от всех брендов бытовой техники, таких как «Панасоник», «Самсунг» или «Элджи», все печи устроены примерно одинаково. Так, в конструкции есть такие составляющие:

  • магнетрон — для генерации энергии;
  • трансформатор — для преобразования энергии;
  • выпрямитель (еще его называют высоковольтным диодом);
  • камера нагрева с поддоном или без него (наличие или отсутствие вращающегося поддона определяет расположение магнетрона);
  • двигатель поддона (в моделях с поворотным столом);
  • вентилятор;
  • в моделях с грилем есть ТЭН — обычный или кварцевый;
  • шнур питания с вилкой для подключения к электросети.

После подсоединения к сети и запуска МВП начинается подача напряжения на обмотки трансформатора, его задача — увеличить напряжение и обеспечить ускоренный подогрев.

Магнетрон соединен с индукционными катушками, он и создает высокочастотное электрическое поле — в нем происходит нагревание пищи. Так как любая МВП — сложный электроприбор, конструкторы максимально позаботились о безопасности пользователя. Из этих соображений предусмотрено реле защиты фазы и электропитания. Эти реле блокируют работу устройства при открытии дверцы или после скачка напряжения.

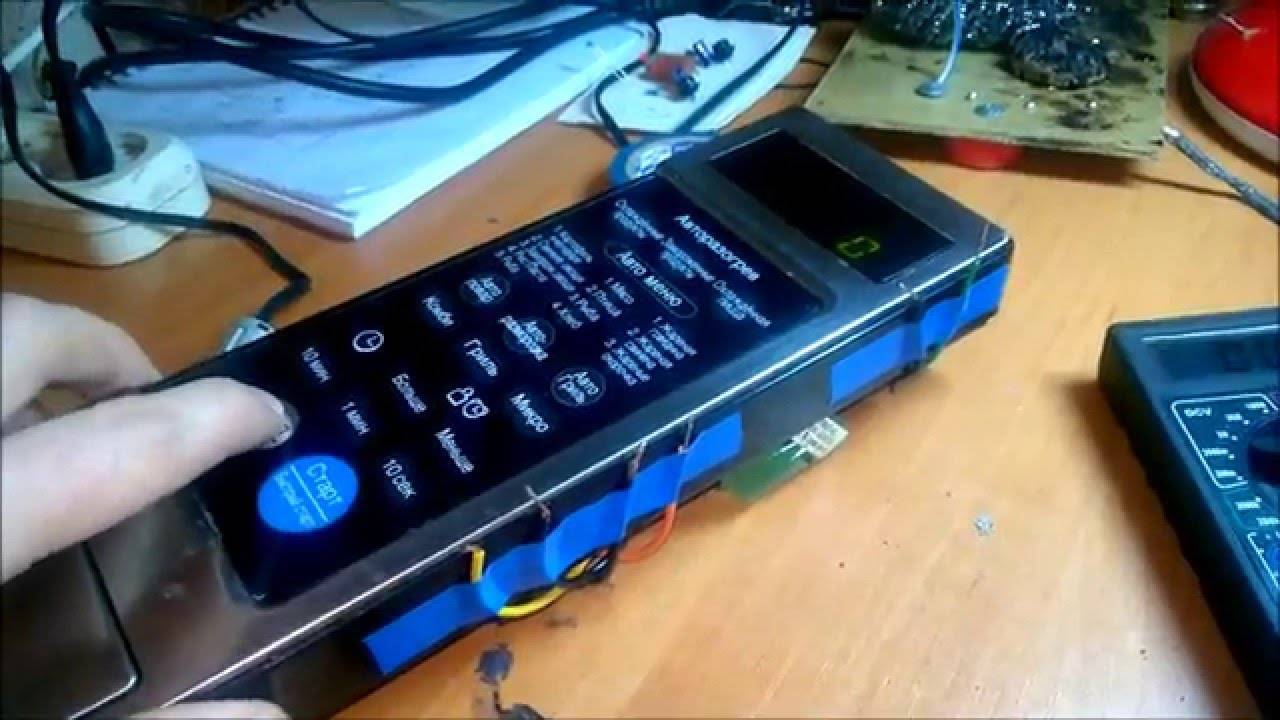

Нет реакции на нажатия кнопок

Кнопочная панель конструктивно может быть устроена как сплошная пластина, либо отдельные кнопки. Разница в количестве контактов: провода подводятся к каждому элементу отдельно или один ко всей панели. В современных моделях это выглядит следующим образом: сенсорная панель сделана в виде многослойной плёнки, и с неё считывается информация о касаниях.

Если не работают кнопки, но дисплей при этом включён, скорее всего, проблема в отошедших контактах. Ремонт заключается в том, что мастер заменяет ослабевшие провода.

Часто встречающаяся проблема — перегоревшая плата. В таком случае, сенсорная панель полностью не работает. Приходится покупать новую и менять. То же самое приходится делать, когда ремонт контактов не приносит должного результата.

Основные причины отказа клавиатуры:

  1. Обрыв проводящих дорожек.
  2. Залипание контактов.
  3. Пропадание контакта.

Устройство микроволновой печи и принцип ее работы

Прежде чем пытаться самостоятельно найти поломку, следует изучить устройство прибора и понять, как он работает. Микроволновка состоит из: камеры, дверцы с уплотнителем, магнетрона, отвечающего за генерирование энергии, преобразователя энергии – трансформатора, диода, конденсатора, вентилятора. Вспомогательными элементами СВЧ являются лампы гриля и поддона, двигатели вентилятора и поддона.

Устройство микроволновой печи

Волны проникают в содержимое камеры и оказывают влияние на молекулы, которые вследствие такого проникновения начинают сдвигаться по направлению к линиям электромагнитного поля. Движение молекул обеспечивает нагрев продуктов снаружи и изнутри (подробнее — в статье как работает микроволновая печь).

Магнетрон – диод, обеспечивающий генерацию электромагнитных волн, когда поток электронов вступает во взаимодействие с магнитным полем. В центре медного анода в форме цилиндра располагается стержневой катод с нитью канала, именно он и выпускает электроны. Стандартная мощность, выдаваемая магнетроном, равна 800 Ватт.

Из-за того, что магнетрон выделяет много тепла при работе, его корпус необходимо помещать в пластинчатый радиатор, постоянно обдуваемый воздухом, исходящим от вентилятора. Также из-за соображений защиты магнетрон снабжают специальным термопредохранителем, предупреждающим перегрев.

Еще одной важной составляющей любой микроволновки является вентилятор. Вентилятор создает обдув магнетрона, гриля, самой камеры, из которой благодаря действию этого приспособления выходят наружу воздух и водяной пар

При помощи воздуховодов, расположенных внутри печи, происходит циркуляция воздуха, получаемого вентилятором извне.

Любая печь имеет экранированную камеру, защищенную корпусом из металла, препятствующего проникновению излучения наружу. Металлическая сетка на стекле дверцы микроволновки также не случайна – она не пропускает лучи 2450 Гц

Сама дверца должна очень четко прилегать к корпусу, важно исключить любой даже самый малый ее перекос. В естественно образующемся зазоре, сохраняющем геометрическую форму, образуется так называемая стоячая волна электромагнитных импульсов, она принимает значение, равное 0, именно здесь, и это препятствует проникновению излучения за ее пределы

Блок управления призван поддерживать задаваемую мощность и отключать прибор по истечении установленного времени. Это два основных параметра функционала. В современных моделях, однако, функционал блока значительно расширился, и сейчас в микроволновках могут присутствовать встроенные часы, индикатор мощности, стандартные программы приготовления или разморозки, сигнал окончания работы и некоторые другие функции.

Это интересно: Протекает утюг TEFAL GV8962: описываем досконально

Передняя панель

На передней панели микроволновой печи механический программатор, задающий режимы. Под круглой ручкой кроется вал, снабженный (в нашем случае) двумя кулачковыми дисками. Первый отвечает за питание трансформатора, формирующего питание магнетрона, второй — за кварцевые лампы гриля. Кулачковыми механизмами управляемы кнопки двух реле:

  • транзистора ключа, блокирующего питание магнетрона;
  • кварцевых ламп гриля.

Если кулачок низкий, кнопка отпущена, реле в нормальном положении. При большой высоте выступа кнопка реле нажимается. Несложно заметить, что так обеспечим постоянную подачу напряжения, а нужно регулировать мощность. Поговорим ниже, но сперва вернемся к пусковому реле. Штуковина, снимающая в начальный момент токовую нагрузку, подключается параллельно входной обмотке трансформатора. Силовые контакты включаются последовательно. Параллельно реле стоят конденсатор и стабилитрон.

Когда идет фронт, образующий искру, емкость представляет перепаду нулевое сопротивление, индуктивность трансформатора отделена разомкнутыми контактами. Большой ток не течет! Емкость начинает заряжаться до напряжения, ограничиваемого стабилитроном. Разряжаться мешает диод, включенный в нужном направлении. Когда превышено пороговое значение, реле срабатывает, и течет большой ток трансформатора и питания магнетрона. За счет продуманного хода таймеры микроволновых печей с защитным реле почти не горят. Теперь программатор!

Снабжен шестереночной, зубчатой передачей, регулирующей ход часов. В зависимости от этого изменяются промежутки работы и простоя магнетрона. Чем дольше отдых, тем меньше и выделяемая мощность. О магнетроне, добавим: введение инверторного управления перекладывает управление циклами с таймера на сенсорную схему измерения температуры. Датчик оценивает спектр излучения пищи и решает, как работать микроволновой печи

Меняется уже не время простоя (работы) цикла, а скважность следования импульсов. Чаще идут пакеты, больше мощность

В результате появляется возможность гибкой подстройки под создавшуюся ситуацию.

Как устранить незначительные неисправности: 3 метода решения проблемы

Большинство из вышеперечисленных причин, почему не греет микроволновка, можно исправить в домашних условиях самостоятельно, при этом значительно сохранив семейный бюджет на ремонте. Самое главное – это иметь и уметь пользоваться отверткой, и приборами для измерения силы сопротивления и напряжения.

Если же имеется в наличии инструкция и руководство пользователя, то обязательно прочтите ее, возможно там вы сможете отыскать причину поломки, и метод ее устранения.

А ниже представлено несколько вариантов легкой неисправности микроволновой печи и методы их устранения.

Неправильный режим

Часто так бывает, особенно это касается новых СВЧ печей, что просто неправильно выставлен режим работы. Поэтому микроволновка работает, но пищу не греет. И, пожалуй, эта самая незначительная причина этой проблемы, которую можно устранить без серьезных ремонтных работ и замены деталей.

Для этого необходимо убедиться, что на панели управления девайсом установлен необходимый режим. Обычно это функция разогрева пищи. Обратившись за помощью к руководству пользователя требуется задать соответствующую команду. Далее необходимо проверить исправность. Для этого нужно в печь поставить стакан с водой или же какую-то пищу и включить ее на 1-2 минуты.

Если же температура пищи изменилась, то скорее всего проблема состояла только в неправильно выставленном режиме работы. Довольно часто пользователи выставляют вместо режима разогрева режим разморозки или гриля. Это не дает возможность пище правильно разогреться, так как выбрана не та функция.

Недостаточное напряжение

К сожалению, на сегодняшний день во многих домах установлена еще старая проводка, которая проводилась во время построения этих домов. При этом она не рассчитана на такое количество электроприборов, которое сейчас используется в каждой квартире. Это может провоцировать низкое напряжение в домашней сети и, как результат, неисправную работу бытовой техники, в том числе и микроволновой печи.

Чтобы подтвердить или исключить недостаточное напряжение, необходимо использовать вольтметр. Если же такового не имеется, то следует придерживаться следующего алгоритма действий:

  • если же в квартире, помимо печки, включено еще несколько приборов (особенно это касается тех случаев, когда приборы включены в одну розетку с СВЧ печью), их необходимо обесточить;
  • установить источник бесперебойного питания, что позволит стабилизировать напряжение.

В случае, когда в помещении одновременно включено несколько электроприборов, напряжения может быть недостаточно. А при перенапряжении проводка может сгореть или же электроэнергия просто выключится.

Неисправность дверцы

Это тоже одна из самых распространенных проблем микроволновых печей. Часто дверка просто закрывается неплотно, что может быть обусловлено как попаданием инородных предметов, так и выходом из строя защелок. Именно защелки играют важную роль в исправной работе микроволновки – они запускают магнетрон.

Если же проблема кроется не в попадании мусора, а именно в неисправности защелок, то их просто необходимо заменить на новые. В ходе эксплуатации следите за плотностью прикрывания дверцы.

Прогорание слюдяной пластины

Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.

Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.

Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:

Процесс замены деталей вы можете детально изучить из нашего видео. Специалисты подробно рассказывают методику поиска неисправности, как и в какой последовательности необходимо менять детали. Причем эти рекомендации подойдут как к микроволновой печи Самсунг, так и к СВЧ печам других фирм. Ведь конструкция и принцип работы у них практически не отличаются.

Если же вам не удалось устранить неисправность даже с помощью нашего видео, и печь по прежнему не греет, вы можете отремонтировать микроволновую печь у специалистов или же вовсе приобрести новую. Здесь все зависит уровня поломки и количества средств, которых вы готовы потратить.

Ремонт своими руками

У СВЧ-печи не так много проблем, которые можно решить своими руками. При неуверенности в своих силах, лучше вовсе не приступать к ремонту. Перед тем, как взять в руки какую-то делать, необходимо проверить ее на наличие заряда.

Суть самостоятельного ремонта только в замене сломавшихся деталей на новые. Чинить сами детали своими руками без опыта не получится. Принцип действий следующий:



предохранитель — простой и дешевый «расходник», который выполняет очень важные функции, поэтому желательно заменить при первом же признаках неполадок. Для выбора подходящей детали рекомендуется взять испортившуюся с собой в магазин. Лучше всего не использовать экземпляры с тонкой проволокой — они не такие надежные;
конденсаторы — легко проверить прибором для измерения емкости, а также легко заменить

Осторожно: конденсатор может сохранять электрический заряд долгое время, что может привести к поражению электрическим током;
диоды — сложно проверить досконально работоспособность, поэтому их заменяют, если других объективных причин для неразогрева еды нет. Диод проще заменить, чем обследовать в домашних условиях;
магнетрон — заменить легко, но сама покупка может быть дорогостоящей

Есть смысл подумать о покупке новой техники. Если решено покупать деталь, то стоит взять испортившийся экземпляр в магазин или хотя бы переписать его серийный номер;
трансформатор — его замена своим руками опасна. Не рекомендуется для новичков — т.к. это сложная процедура, которая требует наличия базовых знаний электроники (нужно уметь рассчитывать номинальное сопротивление обмоток трансформатора и пользоваться омметром).

Беспроигрышный вариант — вызвать мастера. Он всегда точно, быстро и без проблем определит, в чем именно состоит поломка, а также сразу же починит СВЧ, если не придется заказывать редких деталей. Самый простой способ «принять» работу мастера — просто разогреть стакан воды.

Правила ремонта

Чтобы при ремонте не навредить технике и себе, необходимо соблюдать несколько несложных правил:

  1. Всегда вытаскивать шнур из розетки перед началом ремонта.
  2. Пользоваться защитными диэлектрическими перчатками.
  3. Использовать инструменты только с изолированными ручками.
  4. Не включать разобранную, пустую, открытую или сломанную микроволновую печь.
  5. Разряжать конденсатор перед починкой.
  6. Не забывать внутри металлические предметы.
  7. Не делать отверстий в корпусе.

Что не делать, чтобы печь работала бесперебойно

Выход из строя микроволновки может быть следствием нескольких причин, основанных на неправильной эксплуатации бытовой техники:

  1. Не греть еду в посуде из металла. Особенно будьте внимательны к посторонним предметам в тарелках, которые помещаете в печь. Обязательно убирайте столовые приборы.
  2. Не включать технику в «холостом» режиме. Микроволновка должна работать только с помещенными в нее блюдами.
  3. Проводить профилактические осмотры. Ежегодно проверяйте все части и детали на уровень изношенности. При обнаружении проблем замените детали новыми, не ждите полного выхода техники из строя.
  4. Не греть продукты в закрытых контейнерах. Особенно это касается разогрева сырого яйца или жидкостей.

Для микроволновки категорически запрещается использовать металлические емкости

Еще одна распространенная причина, почему микроволновка сломалась — некачественная сборка. Задумались о приобретении кухонной техники — купите качественный товар. Пословица о том, что скупому придется платить дважды, весьма актуальна в этом случае.

Если аппарат вышел из строя, но еще есть действующий гарантийный талон — не снимайте кожух и пломбы. Отнесите микроволновую печь в мастерскую по указанному в талоне адресу

Устройство и принцип действия

Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.

Рис. 1. Устройство микроволновки

Обозначения:

  1. Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
  2. Вращающийся поддон, на который устанавливается диэлектрическая посуда.
  3. Сепаратор, снабженный роликами, приводящий в движение поддон.
  4. Привод, вращающий сепаратор.
  5. Лампа подсветки, включается в зависимости от режима работы.
  6. Вентиляция (как правило, принудительная).
  7. Магнетрон — генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
  8. Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
  9. Высоковольтный диод.
  10. Конденсатор.
  11. Трансформатор цепи питания волновода и схемы управления.
  12. Блок управления.

Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.

Типовая схема цепи питания магнетрона

Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.

Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.

Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.

Признаки поломки СВЧ-печи

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:

  • Перегорание предохранителей;
  • Неисправность магнетрона;
  • Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.
Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

А расположение элементов микроволновки видно по этому рисунку:

Основные детали печи

Начать ремонт лучше с ознакомления с внутренним устройством печи. Ее основные функциональные детали:

  • корпус;
  • камера для приготовления пищи;
  • магнетрон;
  • волновод;
  • блок управления.

Во время разборки печи по центру будет расположен магнетрон. Этот прибор представляет собой генератор волн СВЧ, принцип работы которого основан на взаимодействии потока электронов и магнитного поля. Устройство магнетрона включает в себя катод, вакуумную камеру и анод в форме медного цилиндра.

Ремонт микроволновой печи своими руками при более серьёзных неполадках

Причин того, что микроволновка перестала греть, может быть несколько. Чаще всего ими являются неполадки:

  • блока управления (нарушение работы таймера);
  • силовой сети;
  • предохранителя (резкий скачок напряжения может вывести его из строя);
  • конденсатора;
  • высоковольтного диода;
  • магнетрона (самой дорогой детали СВЧ-печи).

Сейчас попробуем подробно разобраться, каким образом возможно устранить подобные поломки – как починить микроволновку своими руками. Ремонт СВЧ-печи своими руками возможен, но требует внимательности и аккуратности

Ремонт СВЧ-печи своими руками при выходе из строя блока управления и нарушении работы таймера

Для начала следует отключить микроволновую печь от сети, открутить винты сзади, снять защитную крышку. Далее внимательно осматриваем плату управления на предмет отгорания токопроводящих дорожек, вздутия, выгорания элементов. Бывает, что микроволновка начинает жить своей жизнью – может самопроизвольно включиться, выключиться, отказаться работать.

Здесь проблема может заключаться в неисправности сенсорной панели. В любом случае, хотя подобные детали и можно восстановить, но долго они не проработают. Намного рентабельнее приобрести новый блок, клавиатуру, установив их на место старых.

ВАЖНО!

Приобретая детали на замену, выбирайте отмеченные той же маркировкой, что и стоявшие ранее. Так вы убережете себя от лишних затрат. Кстати, подобные покупки нельзя вернуть или обменять. Ремонт блока управления – напайка перемычек взамен сгоревших дорожек

Микроволновка работает, но перестала греть из-за проблем в силовой цепи

Такое случается довольно часто. Первым делом стоит проверить предохранитель цепи магнетрона (высоковольтный). При его перегорании подсветка СВЧ-печи и вращение платформы остаются в рабочем состоянии, а на магнетрон (микроволновую пушку) питание не подается. Лечится это заменой высоковольтного предохранителя. Так выглядит высоковольтный предохранитель в защитном кожухе

Почему микроволновка работает, но не греет пищу: проверяем конденсаторы

Схема микроволновой печи содержит конденсатор умножителя, а также проходные конденсаторы. Все их следует проверить с помощью омметра (в мультиметре тоже есть такая функция). Именно они могут стать причиной того, что микроволновка крутит, но не греет. Если обнаружены неисправные, их следует заменить. Имеет смысл проверка высоковольтного диода. Если он не «звонится» ни в одну из сторон, нужно его заменить. Высоковольтный диод – если он не прозванивается, его следует поменять

Микроволновая печь работает, но не греет: ищем причину в магнетроне

Основная и самая дорогая деталь СВЧ-печи – магнетрон. Если все вышеперечисленные проблемы не подтвердились, значит проблема серьезнее, чем предполагалось изначально. Чаще всего перегорает нить накала, проверить которую можно, измерив сопротивление.

Если сопротивление отсутствует, значит подтверждаются опасения по поводу лишних затрат. Это и будет причиной того, что микроволновка работает, но не греет. Ремонтировать магнетрон не имеет смысла – работа достаточно трудоемкая. Проще приобрести новый.

Магнетрон – самая дорогая деталь микроволновой печи

ВАЖНО!

Перед приобретением перепишите данные старого магнетрона, его маркировку. Сгоревшую деталь лучше взять с собой вместе с переписанной маркировкой для сравнения.

Если МВП не отключается

Бывает так, что СВЧ-печка сломалась и отказывается включаться — эта неполадка схожа с той, которой мы посвятили обзор, когда микроволновка не работает. В этом случае виновата поломка или же нормальной работе мешают сбитые настройки. Чтобы выяснить причину, придется ознакомиться с руководством пользователя — если виноваты настройки, в мануале должен быть описан ход решения проблемы.

Проверка сводится к осмотру:

  • Реле напряжения, которое несет ответственность за выключение техники. Если контакты залипли, просто очистите их.
  • Проверка реле сопровождается разборкой и требует наличия тестера. Если в реле есть разрыв, производится замена элемента.

Устранение неисправностей

Отремонтировать СВЧ печь своими руками лучше с помощью функциональной схемы. Она универсальна для всех печей и достаточно подробно отражает все элементы. Ремонт микроволновки lg своими руками можно производить в соответствии с нижеприведёнными рекомендациями.

Электрическая принципиальная схема микроволновой печи.

Замена предохранителей

Микроволновые печи оснащены 2 предохранителями. Первый в стеклянном корпусе установлен на вводе напряжения от розетки. Целостность проверяется визуально или омметром. Второй, высоковольтный, в трубчатом корпусе из пластика – размещён возле трансформатора. Сгорает при выходе из строя диода или конденсатора в высоковольтной цепи магнетрона. Не следует заменять их “жучками”, так как это может привести к возгоранию. Перед установкой новых предохранителей полезно провести анализ причин приведших к перегоранию, чтобы ситуация не повторилась.

Так выглядит сгоревший предохранитель.

Замена слюды

В процессе разогревания и приготовления пищи на слюдяную накладку неизбежно попадают капли жира и кусочки еды, из-за чего в камере возникают искры и треск. Магнетрону в этом случае приходится работать с перегрузкой, что приводит к выходу из строя. Листы слюды продаются в магазинах радиотоваров, а вырезать пластину нужного размера сможет каждый. Если нет возможности замены, то временно, после очистки, используется старая пластина, которую устанавливают испорченной стороной внутрь волновода.

Ремонт защитного колпачка

Прогорание колпачка, сопровождаемое шумом и искрением, происходит из-за старости, или вследствие разрушения слюдяной пластины. Поэтому при замене накладки нужно обязательно проверять его состояние. Деталь копеечная и меняется легко. Но можно и отремонтировать, просто развернув колпачок на 180°. В новом положении он прослужит ещё долго.

Проверка высоковольтного диода

Для диагностики этой детали обычный тестер не годится, так как не имеет достаточного диапазона измерения. Проверку можно провести с помощью обыкновенной лампочки, подключив её через проверяемый диод к сети 220 В. Если деталь исправна – лампочка светится не полным накалом. При ярком свечении или его отсутствии диод заменяется.

Проверка конденсаторов

Конденсаторы, в том числе высоковольтный, проверяются путём замера омметром их сопротивления. Если прибор показывает бесконечность – всё в порядке. При показаниях 0 или несколько Ом – деталь заменяется. Если при проверке высоковольтного конденсатора сопротивление составляет 1 МОм, значит, в нём установлен разряжающий резистор и он пригоден к использованию.

Проверка конденсатора.

Диагностика трансформатора

Проверка производится омметром, которым замеряется сопротивление обмоток. У первичной, в зависимости от модели микроволновки, оно должно быть в диапазоне 2 – 4,5 Ом, Сопротивление высоковольтной обмотки составляет от 140 до 350 Ом. Нормой для накальной обмотки является диапазон значений 3,5 – 8 Ом.

Проверка и замена магнетрона

Если неисправность не обнаружена, а микроволновка не греет, приступают к проверке магнетрона. Для этого снимают верхнюю крышку, отсоединяют клеммы с проводами и замеряют сопротивление между выводами.

Если омметр показывает несколько Ом – нить накала целая, при бесконечности – оборвана и магнетрон подлежит замене. Если накал цел, а магнетрон не работает, необходимо проверить исправность проходных конденсаторов, расположенных рядом с его выводами и при необходимости заменить эти конденсаторы.

Чтобы извлечь неисправный магнетрон, придётся снять трансформатор и волновод и открутить 4 болта. Для замены необязательно использовать точно такой же тип, подойдёт любой другой (например, от микроволновки Mystery mmw) со схожими характеристиками по мощности.

Устранение гудения

Сначала определяется источник гудения. Если это трансформатор, то заменяется аналогичным. Исправный вентилятор обычно гудит из-за перегрева системы. Чтобы он замолчал, достаточно переставить печь подальше от стены или очистить лопасти.

Проблемы со слюдяной пластиной

Еще одной причиной того, почему слабо греет микроволновка может стать неисправность слюдяной пластины. Но, как распознать поломку этого элемента печи?

  1. Визуально это можно определить по внешнему виду пластины – при неисправности она либо темнеет, либо на ней образуются пятна
  2. К ее поломке может привести толстый жировой слой или же деформация ее формы
  3. Неисправную слюдяную пластину «выдают» трещины или же отвалившиеся ее части

ПОСМОТРЕТЬ ВИДЕО

Выяснить причины поломки микроволновки можно самостоятельно. При этом вовсе не обязательно покупать новую, ведь можно продлить «жизнь» старой СВЧ.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
