Вакуумный солнечный коллектор для отопления и горячего водоснабжения дома

Преимущества и недостатки вакуумных коллекторов

Основное достоинство данного класса устройств — минимальные эксплуатационные теплопотери благодаря вакууму, идеальному природному изолятору. Среди прочих плюсов:

эффективная работа обогревателей при температурах до −30 градусов и ниже, что делает их пригодными для зимней эксплуатации;
сбор тепла с нагревом до 300 градусов включительно (у больших промышленных образцов);
надежность и долговечность;
поглощение как световой энергии, так и невидимого теплового излучения;
стойкость к неблагоприятным погодным факторам;
небольшая парусность и способность почти свободно пропускать воздушные массы (благодаря чему системы почти не боятся ветра);
даже в местностях с малым числом ясных дней и холодным климатом способны показать высокую эффективность работы;
ремонтопригодность распространенных heat pipe решений на высоком уровне;
гелиобатарея остается работоспособной даже без контроллера (или при его отключении).

Установка одного или нескольких таких устройств дает возможность существенно сэкономить на отоплении и горячем водоснабжении любых нуждающихся в этом объектов и построек. В среднем, затраты на нагрев воды снижаются на 60 %, а расходы на отопление — на 30 %. Достигается также оптимизация и снижение трат на эксплуатацию и поддержку коммуникаций. Вакуумный солнечный коллектор выступает как автономный источник тепла и обеспечивает потребителей горячей водой даже при перебоях с газом или электропитанием.

Еще один плюс — продление срока службы имеющихся систем отопления. Нагрузка на них снижается, и бойлер, например, способен прослужить до двух раз дольше: гелиоколлектор снижает нагрузку на него до 97 % от обычной. То же касается газовых котлов. При этом вакуумные солнечные модули легко интегрируются в существующие коммуникации. Можно запланировать их установку и на этапе планирования возводимого объекта.

Немаловажный бонус — экологическая чистота. Рассматриваемый класс устройств не производит вредных выбросов, не загрязняет окружающую среду и использует фактически неисчерпаемый источник энергии — солнечный свет. При этом каждый поступающий в систему джоуль используется оптимальным образом.

Отметим также обеззараживающие свойства: под нагревом гибнут многие вредоносные микроорганизмы, вакуум также затрудняет их размножение.

Но есть и минусы. К ним относят высокую стоимость при покупке комплектующих и инструмента для самостоятельной сборки, а также неспособность недорогих трубчатых комплексов самоочищаться от налипшего/намерзшего зимой снега, льда и прочих загрязнений. Хотя существуют и варианты с режимами антизамерзания, и образцы с иными дополнительными возможностями.

Как сделать солнечный коллектор из старого холодильника

Подготовка

В первую очередь для создания данной системы отопления вам понадобится найти старый холодильник со змеевиком. Потом вам нужно его извлечь. Если же старого холодильника под рукой нет, то змеевик можно сделать своими руками из медных или стальных трубок.

Для создания полноценного самодельного коллектора вам также понадобятся такие материалы:

Также понадобится ёмкость для воды. Лучше всего использовать бочку достаточной для вашей системы ёмкости. Также нельзя упускать из вида трубы для слива и подачи.

Внимание. Подберите для конструкции надёжные и удобные вентили

С помощью всех этих нехитрых материалов, которые можно добыть в гараже, вы сделаете надёжный самодельный солнечный коллектор для отопления дома. Он сможет обеспечить необходимую вам температуру внутри помещения.

Делаем коллектор

Чтобы сделать самодельное отопление необходимо чётко следовать инструкции. Это позволит получить ожидаемый результат с наименьшими трудозатратами. Алгоритм создания конструкции состоит из следующих действий:

Промойте змеевик. Внутри конструкции не должно остаться антифриза.
Вокруг самодельного змеевика соорудите каркас. Его основой могут выступить обычные рейки. Габариты конструкции напрямую зависят от параметров устройства.
Коврик должен соответствовать, сделанному вами каркасу

Очень важно, чтобы змеевик был установлен не впритык, а имел некоторое пространство для работы.
На резиновый коврик необходимо положить фольгу.
После того как фольга будет положена самодельный змеевик фиксируется посредством хомутов. Их можно добыть с того же холодильника.
Закрепить хомуты лучше всего посредством винтов.
В самодельной конструкции необходимо сделать несколько отверстий

Через них будут выходить трубки змеевика
Крайне важно укрепить дно. С этой задачей идеально справятся рейки. Лучше всего их зафиксировать с обратной стороны.
Установите сверху стекло. В качество исходного материала можно использовать старое окно. В крайнем случае его можно приобрести в строительном магазине.
Для фиксации стекла подойдёт обычный скотч. Для большей надёжности периметр можно укрепить парочкой шурупов.

Теперь самодельный солнечный коллектор сделан. Как результат вы получаете полноценное отопление дома, позволяющее вам самостоятельно регулировать температуру внутри. Главным его достоинством является высокая степень автономности.

Но чтобы собранная самодельная конструкция для отопления дома показала достаточную эффективность, её ещё необходимо правильно установить. Панель должна быть обращена к югу. Нормальным считается наклон в 15-20 градусов.

Внимание. Идеальным считается угол наклона, составляющий 35 градусов

Относительно места установки. Идеально для самодельной конструкции подходит крыша дома. Но возможны и альтернативы, к примеру, панели можно установить на участке. Но эффективность такого отопления будет намного ниже.

Если же вы решите установить самодельный коллектор во дворе дома, то необходимо позаботиться о наклонных опорах. В противном случае отопление будет неэффективным. Угол не менее чем в 15 градусов нужен для того, чтобы на стекле не скапливались осадки. Из-за них происходит преломление света, и устройство хуже работает.

Создать самодельный солнечный коллектор не так-то уж и сложно. Несмотря на это он позволяет обеспечить отопление дома даже в зимний период при условии внесения некоторых технических модификаций в основное устройство.

Обсудить статью на форуме

Как правильно сделать расчет солнечного коллектора?

Чаще всего при изготовлении солнечных коллекторов своими руками расчет их мощности и производительности осуществляется эмпирическим путем.

Конечно, можно обратиться к специалистам за помощью или, используя сложные формулы, сделать расчеты самостоятельно, но такой вариант является в этом случае маловероятным.

Но учитывать общие правила и особенности данных установок необходимо.

Как сделать бетономешалку своими руками? – здесь больше полезной информации.

В первую очередь следует обратить внимание на количество солнечных дней (часов) в данной конкретной местности. Данный параметр влияет как на КПД установки, так и определяет конструктивные особенности выбранной модели

Далее, в зависимости от того, для каких целей планируется использовать коллектор (для отопления дома или организации горячего водоснабжения или того и другого одновременно), определяются максимальные потребности.

Вас заинтересует эта статья – Как сделать камин своими руками из кирпича или гипсокартона?

И, исходя из данных об инсоляции, то есть количества солнечной энергии на 1 м2, реальных потребностей в тепле или горячей воде и КПД коллектора, можно определить необходимую площадь установки.

Потребность в горячей воде можно рассчитать, используя для этого данные о количестве проживающих в доме людей, хотя при наличии водомерного счетчика удастся получить более точные показатели.

А расчеты по затратам на отопление будут зависеть от климатического региона, теплоизоляции дома и других факторов, но можно использовать и общие значения, по которым для обогрева 10 м2 площади потребуется 1 кВт мощности установки.

Но для того чтобы эффективность от использования гелиоустановок была максимальной, их часто интегрируют в общую домовую систему отопления и/или горячего водоснабжения. В этом случае, в те месяцы или дни, когда КПД коллектора будет понижаться, недостаток тепла можно компенсировать из традиционных источников.

Ответственная стадия сборки

Заключительным этапом вам надо собрать корпус, который скрепит все компоненты устройства в единую конструкцию. Используя лист фанеры и деревянные бруски, нужно сбить прочный ящик. В используемых деревянных брусках заранее прорежьте пазы, в них вы потом вставите экран из поликарбоната (глубина паза около 0,5 см). Выходные отверстия для трубок можно сделать уже после того, как установите все основные компоненты. Далее, в уже собранный деревянный ящик, чтобы создать воздушный карман, вы укладываете изоляцию из минваты. Поверх минваты крепите панель со змеевиком. Края ваты подворачиваете так, чтобы змеевик не дотрагивался до стенок ящика. Нагревательная панель и панель из поликарбоната также должны иметь между собой расстояние и не прикасаться друг к другу.

Завершающая стадия состоит в обработке корпуса специальным раствором с водоотталкивающей способностью и покрывается эмалью (за исключением лицевой части).

Солнечный коллектор из старых рам

Вот и все, солнечный коллектор своими руками готов. Для того чтобы его активировать, поставьте его на опорную конструкцию, развернув лицевой частью к солнцу таким образом, чтобы лучи падали на лицевую часть под максимально прямым углом. На крыше устанавливаете бак для накопления воды, он будет служить резервуаром. К верхней части бака проведите шланг, соединенный с верхней трубкой коллектора, к нижней части от нижней трубки. Подключив воду по такой схеме, вы обеспечите работу в режиме естественной циркуляции. Согласно законам физики, горячая вода будет подыматься кверху в направлении бака, а вытесняемая холодная будет попадать в коллектор для нагрева в змеевике. Не забудьте, что к баку необходимо присоединить шланг и вентиль для забора воды из бака, а также его наполнения новой.

Как выбрать необходимый тип отопительного коллектора?

Каждый из типов солнечных отопительных коллекторов имеет свои очевидные преимущества и явные недостатки

При выборе устройства стоит обратить внимание, что плоский коллектор является более прочной конструкцией, а вот вакуумные из-за наличия полых воздушных трубок очень чувствительны к внешним воздействиям. Однако в плоских коллекторах при ремонте замене подлежит вся система адсорбции, при поломке же одной из трубок вакуумного коллектора можно ограничиться только ее заменой

Воздушный коллектор, при всех своих недостатках является чрезвычайно простым устройством, и не критичен в воздействию низких температур. Он может работать даже лютой сибирской зимой.

Плоский коллектор идеален для нагрева воды в диапазоне от 20 до 40 градусов выше, чем окружающая температура, а от вакуумные устройства имеют более высокую степень нагрева теплоносителя. Таким образом в зимних условиях вакуумный коллектор будет более эффективен, да и просто возможен в использовании. Они также лучше сохраняют тепло при работе в пасмурную погоду и хорошо сохраняют тепловую энергию в холодных погодных условиях. Тем не менее общая хрупкость конструкции снижает срок службы вакуумных солнечных коллекторов, которые не дотягивают по этому показателю до плоских устройств. Последние при хорошем изготовлении могут прослужить в вашем доме от 15 до 30 лет.

Селективное покрытие

Селективное покрытие выполняет едва ли не самую основную функцию в работе коллектора. Пластина или радиатор с нанесённым покрытием притягивают в разы больше солнечной энергии, превращая её в тепло. Можно приобрести специальный химикат в качестве селективного покрытия, а можно просто окрасить теплонакопитель в чёрный цвет.

Чтобы сделать селективное покрытие для солнечных коллекторов своими руками, можно применить:

специальный готовый химикат;
оксиды разных металлов;
тонкий теплоизоляционный материал;
чёрный хром;
селективную краску для коллектора;
чёрную краску или пленку.

Общее понятие о гелиоколлекторах

Для кустарного солнечного коллектора можно использовать любые трубы, шланги, б/у или ненужные радиаторы с внутренними полостями и даже секции отопительных батарей.

Преимущество самоделки в том, что она чрезвычайно слабо подвержена поломкам, в ней ничего не перегорает, все детали можно набрать даже со свалок.

Что такое гелиоколлектор

Солнечные коллекторы — это секции с системой трубок, секций нагревающихся солнцем, аккумулирующие его тепловую энергию и передающие ее воде. Заводские приборы данного типа могут быть сложными — специальные вакуумные трубки или плоские вакуумные блоки, наполненные особой жидкостью — теплоносителем.

Вверху (наконечники) — медные колбы теплообменники, указанное нагретое вещество поднимается из полости трубок/секций в них, концентрирует там тепло. Эти элементы объединяются частью (строго говоря — коллектором), в которую поступает обрабатываемая вода, она омывает их, происходи передача ей тепла. Сверху секция может накрываться материалом (характерно для плоских моделей), способствующим притяжению и концентрированию солнечных лучей или же трубки могут оставаться не накрытыми (достаточно свойств их материала).

Не только летний душ обеспечит солнечный коллектор, для душа повседневного, хорошо теплого он тоже подойдет.

Заводская продукция, конечно же, сложнее, но в основе всех таких систем аналогичный принцип: циркуляция воды по солнечному абсорберу или его теплообменнику.

Есть более простые конструкции: вода движется в системе трубок (змеевике) в секции, накрытой притягивающем солнечные лучи материалом. Внутри обычно устанавливают черный материал, часто используют зеркальное покрытие (фольгу) — лучи будут отражаться и еще раз нагревать внутреннее пространство. Такой блок имеет определенную степень герметичности — кроме того, что нагреваются трубки, в самой среде там концентрируется тепло (как в духовке).

В самом элементарном виде солнечный коллектор — это горизонтальная плоская спираль из черного резинового шланга, накрытая притягивающем солнце темным прозрачным матовым полотном. Часто добавляют небольшой насос и фильтр. Модификаций может быть много: система ПВХ трубок, небольших пластиковых/резиновых секций — но принцип аналогичный.

Принцип работы самодельного солнечного коллектора с душем

Циркуляция основывается на естественной конвекции: более теплое вещество внутри змеевика коллектора расширяясь, приобретая меньшую плотность, поднимается, через выходной патрубок поступает в верхнюю часть цистерны-аккумулятора. Более холодный слой у днища вытесняется, перемещается по другой трубе в нижний сегмент змеевика, нагревается, снова поднимается.

Пока солнце светит, жидкость постоянно движется по описанному контуру, причем с каждым циклом внутрь змеевика она попадает уже не совсем холодная, таким образом, все более нагреваясь. Бак приподнят над солнечным абсорбером, поэтому циркуляции при ночном охлаждении теплоносителя не опрокидывается — холодный слой просто скапливается на нижней точке схемы (дно коллектора), а теплая — остается в бочке.

В среднем коллекторы выдают +50…+60° C, особо удачные конструкции — +70, качественные изделия из металла в южных районах (ниже рассмотрен медный абсорбер) могут обеспечить температуру кипения.

Как располагаются трубы, необходимость насоса

Расположение труб:

горячая труба от коллектора — присоединяется на верхнюю часть цистерны, холодный сброс в него — внизу;
питающая труба на случай, если бочка будет наполняться помпой, дворовым или домашним краном — с противоположной стороны вверху;
внутри бака для подачи на душевую лейку устанавливают вертикальный отрезок трубы верхний конец оканчивается вначале верхней трети бака, чтобы забирать поступающую горячую воду, которая на верхних слоях. Можно его заменить более эффективным гибким шлангом с поплавком. Приспособить его так, чтобы конец всегда был погруженным, но сам шланг находился около поверхности — так при снижении уровня жидкости он всегда будет ее отбирать.

В систему можно добавить небольшой маломощный насос, он обязательный, если элементы расположены так, что не обеспечивают естественную циркуляцию. Если есть помпа, то бочку и коллектор по отношению друг к другу можно ставить на любой высоте.

Утепляем накопительную емкость и собираем систему – все просто!

Функцию накопительного бака для теплоносителя, называемого профессионалами аванкамерой, может выполнять любой резервуар объемом 20–40 л. Покупать его необязательно. Если большую емкость в хозяйстве найти не удается, берем два-три резервуара поменьше и последовательно соединяем их между собой. Утепляем бак. Резервуар без теплоизоляции очень быстро утрачивает тепловую энергию, что приводит к снижению эффективности коллектора. Оснащаем аванкамеру поплавковым клапаном.

Теперь нам нужно собрать гелиосистему. Схема выполнения работ следующая:

Устанавливаем утепленный накопительный резервуар на эстакаде, вышке, чердаке дома (то есть, на максимально возможном возвышении)

Важно! После заполнения бака водой его масса увеличится. Учитываем это, выбирая место для установки резервуара

Монтируем его на прочное и надежное основание.
Ставим коллектор. Его желательно размещать на южной стороне крыши дома, выдерживая наклон в 35–45° по отношению к линии горизонта.
Соединяем бак с коллектором, используя подходящие по диаметру трубы. Мы должны получить полностью герметичную гидросистему. Это имеет огромное значение. Если конструкция будет негерметичной, самодельный коллектор не сможет работать с ожидаемым показателем полезного действия.

Гидравлическую систему формируем при помощи труб разных сечений. Обычно используются изделия диаметром в дюйм и полдюйма. Трубы меньшего сечения подходят для обустройства участков ввода теплоносителя в накопительный бак и вывода подогретой воды в отопительную систему дома. Эту часть конструкции называют напорной. Дюймовые изделия используем для соединения остальных участков.

Также следует хорошо заизолировать и накопительный резервуар, чтобы он не терял тепло. Эту операцию проще всего осуществить путем возведения вокруг бака коробки из досок либо фанерных листов. Свободное пространство между этой конструкцией и резервуаром наполняем сухими опилками, глиной, смешанной с соломой, шлаковатой.

Виды солнечных коллекторов

Планируя солнечный коллектор своими руками и установить в доме, необходимо определиться с типом конструкции:

Воздушный
Вакуумный
Плоский

Модели, у которых теплоносителем является воздух, используются крайне редко. Это связано со свойствами жидкости — тепло она проводит значительно лучше, чем газ. Воздушные коллекторы чаще делают плоской формы, чтобы воздух, контактируя с поглощающим устройством, естественным образом нагревался.

схема воздушного солнечного коллектора

Вакуумные солнечные коллекторы

Вакуумные модели самые сложные. Вместо коробки, которая покрывается стеклом, у него используются большие по габаритам трубки из стекла. Внутри них имеются трубочки с меньшим диаметром, в которых находится абсорбер, собирающий тепловую энергию. Между трубками – вакуум, он выполняет роль теплоизолятора.

схема вакумного солнечного коллектора

Плоские солнечные коллекторы

Самым распространенным является плоский солнечный коллектор, внутри которого располагается специальный абсорбирующий слой, помещенный в стеклянную коробку. Он соединяется с трубками, по которым перемещается жидкий теплоноситель (чаще пропилен-гликоль).

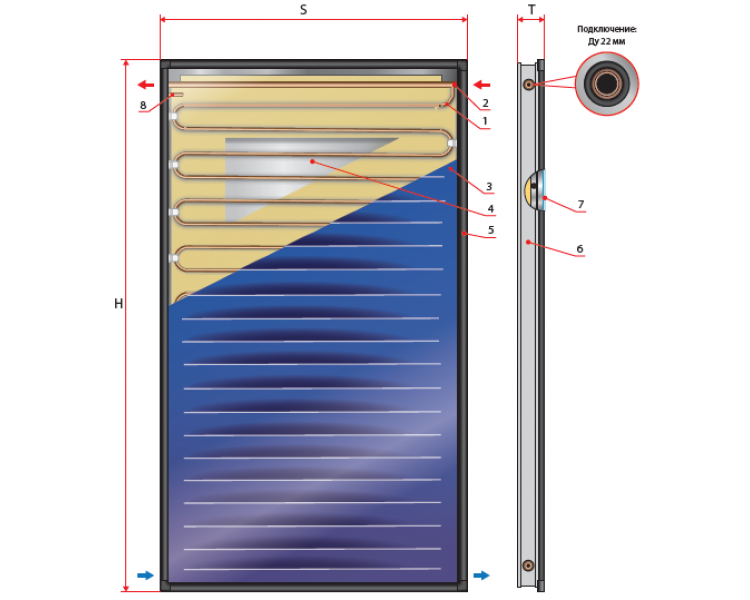

схема плоского солнечного коллектора

Но решаясь смастерить солнечный коллектор своими руками, необходимо понимать, что сделать столь сложные устройства невозможно, аналогичные промышленным. К тому же, их КПД будет значительно ниже, меньше эксплуатационный срок, но и материальные вложения тоже.

Хотите узнать больше про альтернативное отопление дома ?

Читайте так же, о том как сделать отопление дома на солнечных батареях

Оснащение систем работающих с солнечными коллекторами автоматикой

Специфика работы гелиоустановок, постоянно меняющиеся исходные данные (время года, погодные условия и так далее) не обеспечивают стабильности параметров (температура, расход теплоносителей и других), что требует включению в схему установки управляющих систем.

Электронные устройства типа контроллера на основании анализа температуры в определенных местах схемы установки дают команды на открытие/закрытие клапанов, включают/выключают насосные установки для выбора оптимального движения теплоносителя по контуру. Так, например, при превышении температуры воды в накопительном баке теплоносителя, контроллер остановит его движение по контуру, прекратив потери тепла, которое могло бы сбрасываться в окружающую среду через коллектор.

Можно ли использовать солнечный коллектор зимой

Для круглогодичного использования устройства, нужно подробнее узнать, как работает солнечный коллектор зимой. Главное отличие — теплоноситель. Поскольку вода может замерзать в трубах контура, ее нужно заменить антифризом. Работает принцип косвенного нагрева с установкой дополнительно бойлера. Далее схема такова:

После того как антифриз нагреется, он поступит от батареи, расположенной на улице, в змеевик бака с водой и нагреет ее.
Затем теплая вода будет подаваться в систему, остывшая возвращаться обратно.
Обязательно нужно установить датчик давления (манометр), воздухоотводчик, расширительный клапан для сброса избыточного давления.
Как и в летнем варианте, для улучшения циркуляции необходимо предусмотреть наличие циркуляционного насоса.

Солнечный коллектор на крыше дома в зимнее время года

Селективное покрытие для солнечных коллекторов

Независимо от того, какие конструктивные особенности будет иметь солнечный коллектор, эффективность его работы определяется селективным покрытием, влияющим на светопоглощающие способности теплоприемников.

При самостоятельном изготовлении коллектора для нанесения селективного слоя можно приобрести специальную краску, но вполне подходит и использование других химических материалов, наносить которые следует тонким слоем:

черный хром;
оксиды металлов и, прежде всего, оксид меди;
газовая сажа;
черная краска, которую для большего эффекта лучше наносить на какой-либо утеплитель;
можно выполнить так называемое «воронение» стали, при котором создается зеркальная поверхность.

Но следует учитывать, что не все виды покрытия обладают одинаковым коэффициентом селективности, то есть у них разное поглощение солнечной энергии и способность к ее теплоотдаче.

Когда выбирается селективная краска для солнечных коллекторов, то нужно ориентироваться на показатели поглощения солнечной энергии от 8,5 до 16, которые являются оптимальными.

Также при выборе следует учитывать и срок службы покрытия, который определяется способностью сопротивления таким негативным факторам, как влажность, воздействие солнечных лучей и высоких температур.
