Промывка системы отопления в частном доме: основные способы и пошаговые инструкции

Периодичность промывки системы отопления

Во многих многоквартирных домах промывка проводится регулярно —  один раз в двенадцать месяцев, строго по графику, соответствующему строительным нормам и правилам. Для частных домов процедуру требуется выполнять, когда трубы окончательно забьются грязью.

Для экономии, промывку можно проводить раз в год, когда все основные модули системы отопления отключены. Если грязь и накипь долго накапливаются в емкостях, стоимость и сложность очистки существенно вырастет. Возможно полное перекрытие части трубопровода, снижение эффективности работы системы.

В большинстве городских котельных для очистки циркулирующего теплоносителя используется процесс фильтрации и подготовки воды. Однако, из-за плохого качества сетей теплоноситель постоянно загрязняется. Поэтому возникают проблемы с подачей воды летом.

У владельцев частных домов выбор теплоносителя шире. К основным видам относится водопроводная жидкость, которую предварительно не подготавливают к заливке. Поэтому, требуется проводить промывку. Регулярная очистка труб, которая проводится с определенными периодами, может существенно повысить длительность эксплуатации, эффективность основных модулей оборудования. При этом, не наблюдается прикрепления к поверхности солей и веществ, приводящих к деформации и перфорации.

Чтобы защитить систему и оборудование, можно установить фильтр в систему обвязки нагревательного элемента. Он защищает от большинства примесей, находящихся в жидкости.

Без очистки понижается скорость циркуляции жидкости из-за повышения гидростатического сопротивления. Пропускная способность труб снижается. Батареи, недополучающие теплоноситель, неспособны выдавать достаточное количество тепловой энергии.

Повышаются затраты как на энергоносители, если отопительный котел снабжен термостатом, так и на топливо. Поэтому, требуется проводить регулярную промывку.

Варианты промывки

Сейчас известны несколько инновационных варианта чистки от грязи. Рассмотрим промывочные средства отопительные системы.

Химическая

Этот способ чистки – это стопроцентное убирание загрязнений системы при минимальном затрачивании усилий. Однако данный вариант подходит лишь для отопительных трубо-проводов из металла.

Эффективное промывочное средство отопительного контура

Для выполнения химической промывки своими силами понадобятся такие материалы и инструменты:

• раствор для промывки;
• разные растворители и щёлочи;
• ёмкость для водного слива;
• насос;
• шланги.

Пошагово работа выглядит так:

1. Сливают жидкость из отопительные системы.
2. Заливают кислотный раствор.
3. Подсоединяют к системе особенный насос, прокачивающий чистящую жидкость по всему контуру отопления в течение нескольких часов.
4. Отработанную воду сливают, закачивают чистую.

Не забывайте, что кислотный раствор не позволяется сливать в канализацию. Когда нет возможности самому перерабатывать, можно приобрести спецсредства нейтрализации.

А еще не забудьте, что с помощью кислоты нельзя совершать промывку отопительных приборов из алюминия, из-за того что им тоже может быть нанесён большой вред.

Гидродинамическая

Очередной ответ на вопрос, как вымыть систему обогрева в приватном доме.

Данный способ предусматривает применение специализированной техники, включающей в себя тонкие шланги и особенные насадки.

Гидродинамическая промывание трубо-проводов

Принцип чистки такой, что вода подаётся под напором на насадку, генерирующую тонкие струи воды. С помощью подобных струй из зоны для работы удаляются все загрязнения жиром, накипь и коррозия.

Вариант гидродинамический промывки трубопровода хотя и достаточно действенный, но из-за своей большой стоимости применяется нечасто.

Пневмогидроимпульсная

Дополнительный вариант промывки отопительные системы. Для подобного вида очищения труб своими силами потребуется:

• нагнетатель воздуха;
• хомут;
• отводной отрезок трубы;
• кран шаровый;
• шланг;
• ёмкость для слива.

Делается пневмогидроимпульсная промывание пошагово:

1. В первую очередь сливают воду из системы.
2. К обратному контуру подсоединяют отводной отрезок трубы.
3. Нагнетатель воздуха подсоединяют к отводу, накачивают давление приблизительно в 5 атм. Крепкое давление помогает откалыванию всевозможных загрязнений от стенок.
4. Перекрывают отводной отрезок трубы и отсоединяют нагнетатель воздуха . Подключают шланг.
5. Открывают вентиль , в конце концов весь мусор выходит наружу под давлением.

Для более эффектной чистки эту процедуру можно повторить не 1 раз.

Сейчас вы знаете, чем вымыть систему обогрева в приватном доме. Не забывайте, что более всего загрязнений возникает на тех участках магистрали, что находятся рядом с отопительным котлом. Подобные места считаются зонами самого большего воздействия температур. И собственно их требуется чистить почаще. Замечательно – проводить промывку отопительных труб каждые 2-3 года. Как демонстрирует статистика, домашние специалисты её проводят раз в 5-6 лет. Это допускается.

Когда система отопления не очищалась на протяжении 10-15 лет, требуется в первую очередь демонтировать тепловые обменники отопительного агрегата и все стоящие отопительные приборы. Трубы демонтировать и снимать нет надобности. И ещё. После того, как промоете провод труб, просчитайте состояние зажимных и фитингов с резьбой , которые установлены на магистрали. Очень часто их не обходит стороной накипь и коррозия. Когда загрязнения небольшие, просто уберите их. Если же почистить фитинги нельзя, выставьте на место них новые детали. Такие правила промывки систем обогрева.

Когда система должна быть очищена

Системе потребуется первоначальная промывка после установки, для удаления любых остатков флюса или материала для соединения труб, а также любых металлических частиц, таких как стружка, оставшаяся после недавнего монтажа или изменений в трубопроводе.

Если система правильно обслуживается, хорошо спроектирована и регулярно обрабатывается ингибитором коррозии, то вряд ли потребуется внеплановая промывка, пока в систему не будут внесены значительные изменения.

Однако не все эти требования являются общими, и в системе может очень быстро накапливается осадок. Вот несколько подсказок, которые говорят о том, что отстой уже начал накапливаться в системе отопления:

• холодные «пятна» на днище радиаторов;
• части отопительного контура, которые не нагреваются правильно;
• чрезмерный шум (удары, щелчки, хлопки), производимые котлом, когда он нагревается.

Контур отопления также должен быть тщательно промыт перед установкой нового высокоэффективного конденсационного котла, так как теплообменники в таких котлах особенно подвержены повреждению от загрязнений в системе отопления.

Общие сведения

Перед очисткой необходимо проверить систему, чтобы определить её конфигурацию. Также нужно определить «возраст» и общее состояние компонентов, чтобы выбрать требуемый режим промывки системы. Например, процедура может удалить коррозийный мусор, закрывающий отверстия в радиаторах, и это может привести к утечкам теплоносителя. Если есть какие-либо сомнения относительно того, выдержит ли система какую-либо методологию очистки, то перед продолжением потребуется замена или ремонт соответствующих компонентов.

Процедура очистки

Существует несколько способов очистки системы и на рынке имеется ряд продуктов для очистки, предназначенных для помощи в промывке отопительных систем. Многие продукты предназначены для добавления в циркулирующую воду за некоторое время до промывки, и способствуют мобилизации загрязнений перед промывкой. Здесь нужно следовать инструкции от производителя этих средств.

Основные процедуры промывки:

1. Powerflushing.
2. Промывка избыточным давлением.
3. Промывка с помощью циркуляционного насоса

Промывка с использованием избыточного давления, возможно, является наиболее эффективной процедурой (хотя важно проверить инструкции изготовителя котла, чтобы установить, допустимо ли промывание системы с использованием котла в отопительном контуре). Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама

Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама

Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама.

Обратите внимание, что при использовании всех методов – изменение направления потока теплоносителя поможет удалить мусор, который в противном случае может остаться в системе и вывести её из строя

Подготовка

Перед промывкой любым методом есть несколько общих этапов подготовки. Как правило, они включают – добавление подходящего моющего средства в работающую отопительную систему, и его действие в течение некоторого времени до фактической промывки. Очиститель обычно сбрасывается (пока горячий) из системы, и система заполняется, чтобы начать процесс финальной промывки.

Перед самой промывкой вам также может понадобиться:

1. Выключить все электрические элементы управления и электрически изолировать систему.
2. Исключить подачу холодной воды в систему центрального отопления.
3. Вручную закрыть все вентиляционные отверстия отопительного контура.
4. Для систем с открытой вентиляцией – закрыть или временно соединить открытую вентиляцию и подачу холодной воды в подающий и расширительный бачки.
5. При сливе вентилируемой системы резервуар-коллектор может иметь довольно большую часть плавающего ила. Его нужно удалить, чтобы он не втянулся в трубопровод.
6. Отметить рабочее положение всех запорных вентилей или других регулирующих клапанов, а затем полностью открыть все клапаны.
7. Снять все термостатические головки радиаторных клапанов (TRV), чтобы обеспечить максимальный поток через клапаны.
8. Установить любые отклоняющие или зонные клапаны в их ручное открытое положение.
9. Там, где имеются обратные клапаны – они должны быть перекрыты, обойдены или временно удалены, так как в противном случае это будет препятствовать реверсированию потока.

Какие батареи нужно промывать?

Все типы батарей требуют промывки:

• Чугунные теплоносители часто засоряются из-за редкого очищения.
• В стальных батареях оседает слой ржавчины, который значительно сужает просвет для прохода воды и постепенно разъедает систему.
• Пластиковые теплоносители также нуждаются в уходе. Принципы промывки пластика немного отличаются от чистки других видов теплоносителей.

Батареи пора промывать, если:

1. Радиатор слишком долго разогревается.
2. Сегменты теплоносителя прогреваются неравномерно.
3. Странные звуки при работе.
4. Холодный радиатор (по сравнению с температурой центральной батареи).

Причиной плохой работы теплоносителя может быть и образование воздушной пробки, для устранения которой достаточно сбросить воздух через кран. Если данные мероприятия не принесли успеха, требуется промывка радиатора системы отопления.

Штатные способы

Гидропневматическая

Гидропневматическая промывка отопления многоквартирного дома проводится ежегодно, сразу после окончания отопительного сезона.

Суть метода — в подаче в работающий на сброс отопительный контур пульпы (смеси воды и воздуха). Пузыри воздуха постепенно разбивают загрязнения, а поток воды уносит их в канализацию через открытый сбросной вентиль.

Подчеркиваю: промывка должна выполняться ежегодно. За несколько лет отложения в батареях и трубах становятся настолько твердыми, что пульпа не может разбить их.

Со временем отложения уплотняются.

Ответственный за проведение работ — обслуживающая ваш дом организация. Для промывки нужны:

• Свободный доступ в подвал — в элеваторные узлы дома и к запорной арматуре на стояках;
• Воздушный компрессор. выдающий давление не менее 7кгс/см2;

На фото — компрессор, промывающий отопительную систему многоквартирного здания.

Армированный шланг со штуцерами на концах. Он понадобится для подключения компрессора к элеватору.

Для промывки системы отопления жилого дома в элеваторном узле нужно собрать следующую конфигурацию:

• Выходной патрубок компрессора соединен шлангом с контрольным вентилем на подаче после водоструйного элеватора. Резьбы герметизируются сантехническим льном или лентой ФУМ;
• Домовая задвижка обратки закрыта, а сброс на обратном трубопроводе отопления открыт.

Конфигурация запорной арматуры при промывке с подачи: синее — открыто, красное -— закрыто. Компрессор подключается вместо правого верхнего манометра.

При запуске промывки первым включается компрессор. После того, как давление на его манометре заведомо превысит давление в точке подключения (4-5кгс/см2), открывается контрольный вентиль, и вместе с водой в работающий на сброс отопительный контур начинает подаваться воздух.

У гидропневматической промывки есть одна тонкость. Ее эффективность обеспечивается двумя факторами:

Если к элеваторному узлу подключено большое количество стояков отопления, пульпа будет бедна воздухом и станет двигаться медленно. Проблема решается поочередной промывкой каждой небольшой группы стояков; вентиля на остальных стояках на это время (около часа) перекрываются.

Вентиля на стояках отопления в подвале позволяют отключить и сбросить стояк на время ремонтных работ.

Как узнать, что промывка с подачи завершена? По цвету поступающей на сброс воды: когда она станет прозрачной, компрессор можно подключать к обратной нитке теплоснабжения.

Для этого нужно собрать в элеваторном узле новую конфигурацию:

• Компрессор подключен к контрольному вентилю на обратном трубопроводе после элеватора;
• Домовая (отсекающая отопительный контур) задвижка на обратке открыта, а на подаче — закрыта;
• Сброс на подаче открыт.

Конфигурация при промывке с обратного трубопровода. Красное закрыто, синее открыто. Компрессор подключен вместо правого нижнего манометра.

После окончания промывки из отопительного контура нужно выгнать максимальное количество воздуха. Для этого элеваторный узел работает на сброс до тех пор, пока из сбросника не пойдет ровный поток воды без воздушных пузырей. После этого сброс и обе домовые задвижки закрываются.

По окончании промывки состояние системы отопления должен освидетельствовать представитель поставщика тепловой энергии — местных Теплосетей. Обычно проверка заключается в выкручивании одной-двух радиаторных пробок в подъездах или квартирах. Нормой считается отсутствие внутри радиатора плотных отложений.

Простая и эффективная проверка качества промывки: радиатор вскрыт для визуального осмотра состава и количества отложений.

Химическая

Химическая промывка используется в небольших по объему отопительных системах отопления (прежде всего частных домов). У многоквартирного дома таким способом могут промываться отдельные стояки.

Суть метода — в заполнении контура вместо теплоносителя раствором кислоты или щелочи. За несколько часов они растворяют отложения и ил.

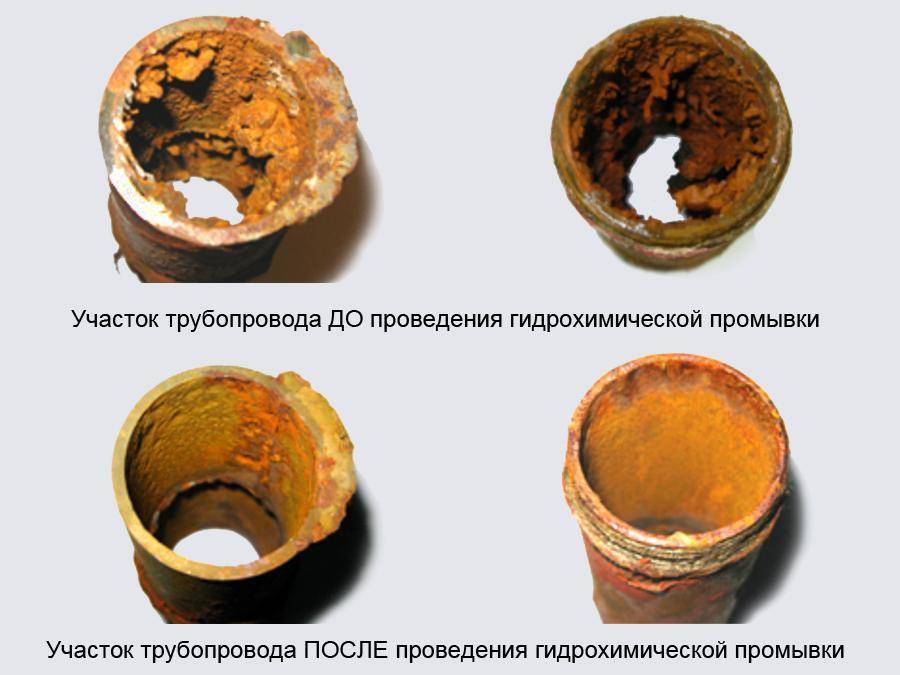

Трубы до и после химической промывки. Затраты окупятся повышением комфортной температуры в квартирах.

Метод исключительно эффективен против солей кальция и ржавчины, но у него есть два существенных недостатка:

• Высокая цена реагентов;
• Необходимость их утилизации после использования. Щелочное или кислотное средство для чистки труб отопления нельзя просто вылить в канализацию.

Для промывки компрессорная станция и емкость с раствором реагента подключается к любому сброснику или контрольному вентилю. Система отопления заполняется и после технологической паузы в 12 часов сбрасывается, а затем промывается водой и вводится в рабочий режим.

Автономную систему отопления можно заполнить через любой сбросник.

Механическая

Данный метод позволяет обойтись без специального оборудования. Однако предполагает разборку отопительного контура. Позволяет эффективно удалить скопившуюся грязь, но плохо справляется с отложениями накипи.

Эффективна для удаления скопившейся грязиФОТО: u-service.kiev.ua

Принцип действия

При механической очистке внутренних поверхностей элементов системы отопления используются различные щетки и ёршики. Оказывая механическое воздействие, удаётся полностью удалить грязь, скопившуюся внутри труб и радиаторов.

Грязь просто удаляется механическим способомФОТО: cdn.vseinstrumenti.ru

Порядок проведения работ

Если решено воспользоваться механическим способом промывки, работы выполняют в следующей последовательности:

• перекрываются вентили перед и после отопительного оборудования;
• из системы отопления через сливной кран сливается теплоноситель. Если таковой не предусмотрен, откручивают заглушку с радиатора, располагающегося ниже всех;
• при необходимости, демонтируют батареи. Делают это с помощью ключей подходящего типоразмера. Достаточно отпустить накидные гайки, соединяющие радиатор с трубами;
• батарею переносят в ванну либо на улицу и укладывают на предварительно застеленный плотный текстиль. Если этого не сделать, существует вероятность механического повреждения радиатора. При проведении промывки в ванной, на слив следует уложить специальную сетку, чтобы предотвратить засор канализации;
• с помощью троса или узких щеток прочищают радиатор и трубы. Выпавшую грязь собирают в отдельную ёмкость, чтобы уменьшить нагрузку на канализацию;
• предварительно очищенные элементы системы промывают потоком воды. Для обеспечения достаточной герметичности мест соединения используют различные переходники. Промывку производят до тех пор, пока вода не станет полностью прозрачной.

Для повышения эффективности промывки отопительный контур разбираетсяФОТО: palmermuzzin.com

Причины засорения системы отопления

К основным элементам, приводящим к нарушению работы теплового контура, относят некачественный теплоноситель. Часто, как источник тепла в доме применяют водопроводную воду. Кроме различного по структуре и свойствам мелкого мусора, в её составе содержатся примеси. В результате химических реакций, между компонентами образуется нерастворимый осадок, остающийся в нижних частях радиаторов. При этом, существенно замедляется скорость циркуляции жидкости по радиаторам.

Дополнительным источником проблем является образовавшаяся накипь, которая формируется в основном нагревательном элементе – котле, при контакте жидкости с поверхностью теплообменника под высокой температурой. Котел заполняется толстым слоем накипи, препятствующей нагреву теплоносителя.

Из-за солевых отложений может снизиться коэффициент полезного действия котла. Во время поочередного включения и отключения котла, корка из накипи может разрушиться, попасть в основную магистраль, осесть на стенках трубопровода и нижних участках коллекторов. Поэтому, снижается теплоотдача и требуется промывка.

Все незащищенные металлические элементы ржавеют из-за наличия газов. Ржавчина сужает просвет труб, повышает давление тока жидкости.

Накипь на трубах

Инструкция по промывке отопительной системы

Схема пневмоимпульсной очистки

Существует 2 основных метода промывки отопительной системы, а именно:

• с применением специального гидропневматического оборудования;
• с использованием химических реагентов.

Промывание по гидропневматическому методу

Гидропневматическая промывка систем отопления – инструкция

Гидропневматическая промывка систем отопления – инструкция

Этот способ активно используется отечественными ЖЭКами и является достаточно эффективным. Нужно лишь делать все в соответствии с технологией.

Принцип предельно простой: сначала из системы сбрасывается вода, затем она подается обратно. Для «подгона» водяного потока применяется специальный пневматический насос. В результате под воздействием довольно мощного напора происходит отслаивание накипи и прочих отложений, а при сливе воды они выводятся из системы.

Для самостоятельного проведения такой процедуры вам понадобится пневматический насос, способный нагнетать давление более 6 кг/см2.

Последовательность действий выглядит следующим образом.

Перед началом работы нужно перекрыть все краны

Торцевые футорки откручиваются с помощью ключа

Первый шаг. Перекрываем задвижку «обратки».

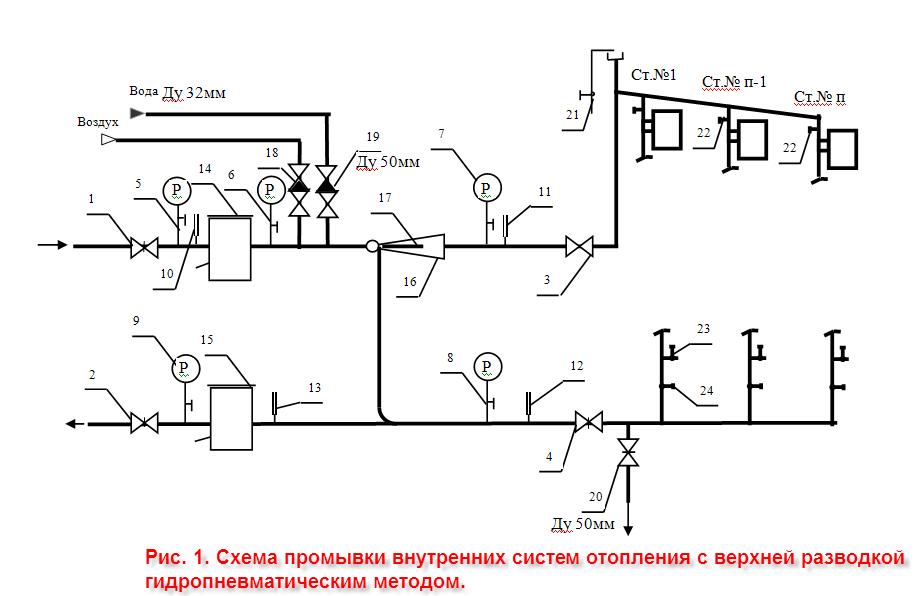

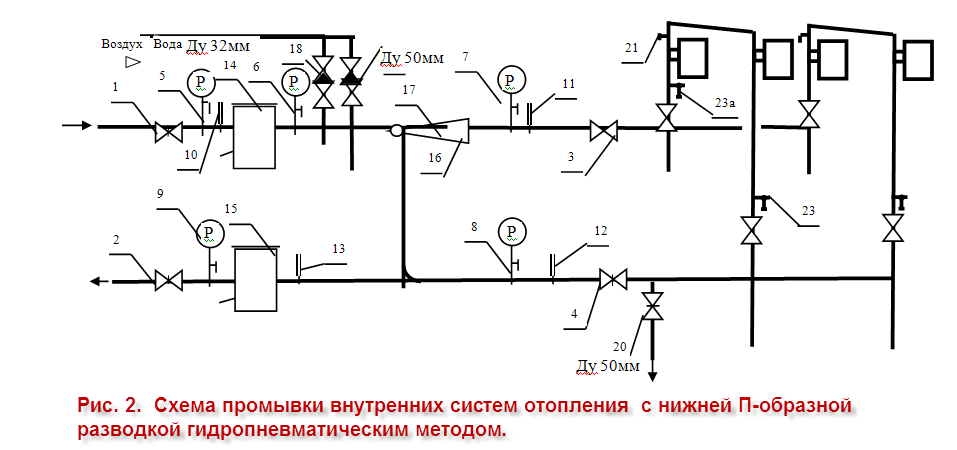

Схема линий отопительной системы

Второй шаг. Подключаем пневматический насос к вентилю, установленному после задвижки.

Третий шаг. Сбрасываем «обратку».

Четвертый шаг. Даем пневматическому насосу нагнести давление выше 6 кг/см2, а затем открываем вентиль, к которому он подключен.

Пятый шаг. Поочередно перекрываем все стояки. Делаем это так, чтобы в один момент было перекрыто не более 10 стояков. Соблюдение этого правила сделает процедуру промывки максимально эффективной.

Шестой шаг. Переводим систему на сбрасывание в обратном направлении. Для этого делаем следующее:

• закрываем сброс и перекрываем вентиль, соединенный с насосом, и выключаем прибор;
• закрываем открытую задвижку, а затем открываем подобную на «обратке»;
• сбрасываем отопительную систему. Для этого подключаем пневматический насос к вентилю на обратном направлении, после чего открываем вентиль и включаем насос. Жидкость будет двигаться уже в другом направлении.

Определить необходимуE длительность промывки можно «на глаз». Из системы начала выходить чистая прозрачная жидкость? Можно заканчивать! Верните задвижки и вентили в изначальное положение и отключите насос.

Для сбора грязной воды подготовьте подходящую емкость. При желании можете подключить к батарее шланг и обеспечить отведение грязного теплоносителя в канализацию.

Химическое промывание

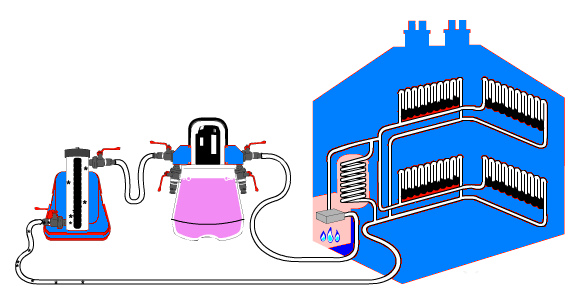

Схема химической промывки труб

К использованию этого метода можно прибегать только в двух случаях, а именно:

• при необходимости прочистки системы отопления с естественной циркуляцией, построенной с применением стальных труб. Использовать химические реагенты целесообразно в ситуациях, когда ввиду любого рода причин нет желания промывать всю систему. Чаще всего засорения откладываются в теплообменниках. Заиливаться же система может по всему периметру. Во втором случае от химической промывки особого толка не будет;
• при необходимости восстановления старой системы отопления. За десятки лет эксплуатации трубы могут засориться и зарасти настолько, что мощности пневматического насоса будет недостаточно для эффективной прочистки. Можно, конечно же, было бы взять более мощный насос, однако никто не даст гарантий, что трубы не лопнут под таким напором.

Реагент для промывки

Принцип промывки простой: вместо теплоносителя в систему заливается специальный раствор, содержащий кислоту и щелочь. Затем обеспечивается циркуляция смеси на протяжении 2-3 часов (если прочищается не магистраль с естественной циркуляцией, для этого нужно будет подключить пневмонасос), после чего она сливается, и трубы заполняются стандартным теплоносителем.

Реагенты для промывки и защиты систем отопления

Ни в коем случае не используйте такие химические смеси для прочистки труб из алюминия. Если изделия и останутся целыми после подобной промывки, служить они будут значительно меньше.

Обязательную промывку системы частного дома рекомендуется производить не реже, чем раз в 7 – 10 лет

Химическая промывка своими руками

Необходимо правильно выбрать, чем можно промыть систему отопления в частном доме. Потребуются:

• помпа;
• набор емкостей;
• раствор для чистки;
• шланг.

Большинство растворов требуется правильно развести, либо купить готовую жидкость в оптовых количествах. Лучше использовать концентрированный состав, который дополнительно смешивается с водой. При химической очистке труб нужно:

1. Перекрыть подачу жидкости, слить теплоноситель.
2. Заполнить бак очистительной станции заранее подготовленным составом.
3. Активировать насос, который по системе патрубков разгонит раствор.

Для полного очищения достаточно нескольких часов. Очистка закончится после окончательного отсутствия отложений в фильтре. После отсоединения элементов сети необходимо провести промывку обычной водой.

Пневмогидроимпульсная промывка своими руками

Чтобы справиться с загрязнением, после подготовки компрессора, набора шлангов и хомута требуется:

1. Слить жидкость из системы. Подвести отводной патрубок к обратному крану.
2. Подключить компрессор.
3. Повысить давление на краткий период, провести отсоединение патрубка.
4. Отсоединить компрессор, слить грязь.

Когда проводится промывка отопления

Сразу отметим, что индивидуальные отопительные системы квартир и загородных домов очень редко нуждаются в промывании. Обычно ухудшение обогрева связано с другими причинами, например, завоздушиванием. Поясним:

1. Вы заполнили сеть свежей водой или антифризом, выгнали воздух, запустили котел.
2. 2–3 недели теплоноситель «прирабатывается» – в теплообменнике выпадает осадок солей, твердые частицы улавливаются сетчатым фильтром. В этот период грязевик нужно прочищать часто.
3. Поскольку количество примесей в сетевой воде ограничено, выпадение осадка скоро прекращается. Теплообменникам, трубам и батареям попросту нечем засоряться.

То есть, закрытая система может спокойно работать без всякой чистки. Если же ее постоянно подпитывать из сети водоснабжения, количество солевого осадка станет увеличиваться бесконечно. С годами трубопроводы «зарастут» наполовину, в радиаторах осядет ил.

Варианты засорения чугунных батарей в зависимости от способа подключения

Похожий эффект возникает из-за проникновения кислорода в теплоноситель. Пузырьки воздуха вызывают коррозию металлических труб и фитингов изнутри, образуются частицы оксида железа (ржавчины), они постоянно обнаруживаются в грязевике. Причиной могут оказаться некачественные пластиковые трубы без защитного кислородного барьера.

Итак, в каких случаях проводится промывка отопления:

1. Перестали нормально греть отопительные приборы – один или несколько. Секции батареи прогреваются неравномерно, низ остается холодным. При этом вы устранили все возможные неисправности, но результата не получили.
2. По разным причинам вы постоянно пополняете систему свежим теплоносителем. Например, для эксплуатации электродных котлов нужна вода с определенным количеством солей, которые разлагаются в процессе химической реакции. Приходится подсаливать теплоноситель либо заливать новый.
3. В сетевую воду проникает кислород, часто засоряется фильтр (чуть ли не ежедневно), радиаторы плохо греют, котел работает на максимальном режиме.

Вывод простой: промывка делается по факту неполадок системы водяного отопления, никакой периодичности соблюдать не нужно. К централизованному теплоснабжению многоквартирных жилых домов другой подход, там радиаторная сеть промывается ежегодно, после чего выполняется опрессовка (согласно требованиям СНиП).
