Вентиляция басту в бане
Все большую популярность в российских банях получает вентиляция типа басту, названная в честь конвекционных шведских бань. Ее и сделать просто, и эффективность ее высока.
Приток воздуха под печь осуществляется с помощью вентиляционной трубы с улицы. При этом обязательно нужна заслонка, которая бы его перекрывала.
Для оттока воздуха монтируется короб, который начинается в 20-30 см от пола и уходит на улицу. Расположение короба — по диагонали от печи. Материал — лучше всего нержавейка. Короб тоже должен перекрываться на 100%.
Итак, работает это следующим образом: если внутрь помещения входит определенный объем, то соответствующий объем оттуда будет выталкиваться при наличии выхода. Работающая печь активно засасывает холодный воздух из приточного воздуховода. Часть его используется в горении (и уходит через дымоход), а часть поднимается вверх, нагреваясь по пути от печки. Избыточный объем параллельно начинает уходить через короб, который забирает воздух от пола. Поэтому свежий нагретый воздух оказывается в зоне дыхания, а отработанный оказывается внизу и уходит.
Видео
Посмотрите, как объясняется и делается Басту в этих роликах:
Вентиляция басту «включается» и «выключается» посредством манипуляций с задвижками. При этом печь должна работать, потому что именно она — тепловой насос, ответственный за циркуляцию воздуха. Если печь погасла, вентиляция басту в бане работать не будет.
Идеальное применение вентиляция басту получает в сауне, где нужно менять воздух 6-8 раз в час. А вот в русской бане условия несколько иные и хотя басту можно ставить и в ней, есть ограничения на ее использование.
Вентиляция басту в русской бане
вентиляцию басту в русской бане не стоит «включать» во время парения
Но можно спокойно запустить ее в самом начале, на этапе прогрева парной. При этом время нагрева увеличится, но он будет равномерным. Если же оставить задвижки открытыми, басту пересушит и перегреет парную. Можно попробовать «включать» басту на последнем этапе парения — воздух будет легкий, горячий, дышать можно свободно. Отличное завершение парения.
В русской бане басту пригодится и для просушки после процедур — с этим она справляется отменно и никаких запахов, никакой плесени при такой просушке уже не будет.
Нужна ли теплоизоляция воздуховодов?
Теплоизолированные металлические воздуховоды мы видим в системах кондиционирования. Они пошли оттуда. Там основная функция теплоизоляции — предотвращение образования конденсата. В системе кондиционирования по воздуховодам подается воздух, температура которого ниже, чем окружающего воздуха.
С баней все в точности до наоборот. В воздуховодах подается воздух горячее наружного. Как ни странно, это условие обеспечивается не всегда. Например, если длинный приточный воздуховод идет по утепленной мансарде бани, то в нем образуется конденсат, как и в воздуховоде кондиционера. В этом случае наружная теплоизоляция необходима.
Вытяжка в парилке бани
Предназначена для:
- своевременного отведения углекислого газа из парного отделения;
- удаления горячего отработанного воздуха с большим количеством влаги;
- поддержания оптимального специфического микроклимата, не вредящего здоровью человека;
- правильного температурного рассредоточения слоев воздушных масс, когда холодный поток остается внизу, горячий собирается вверху;
- баланса температурных слоев, когда разница между ними незначительна, комфортна по ощущениям;
- оптимального движения воздушного потока, когда есть своевременная смена воздухопотоков без сквозняков.
Особенности установки в коттеджах
Как правило, в частных домах вентиляция устанавливается по следующему принципу: грязный и влажный воздух принудительно удаляется через вытяжки кухни, ванной комнаты, кладовой и котельной. Затем он проходит через вентиляционную установку и выдувается из помещения через дефлектор на крыше частного дома.
Самым современным решением для частного дома является использование блока принудительной вентиляции с рекуператором. Центральный блок представляет собой прямоугольную коробку с установленными внутри электрическими вентиляторами, организующими систему приточно-вытяжной вентиляции, которая может работать с разной скоростью, обеспечивая неравномерную циркуляцию воздушных масс.
Эффект устройства можно почувствовать, когда в доме много гостей – устройство начинает работать с максимальной эффективностью, обеспечивая наибольшую циркуляцию воздуха во всех комнатах частного дома. Когда дом не занят, вентиляция сокращается до минимума и на достаточном уровне.
Другой важной особенностью этого аппарата является рекуператор, или, другими словами, теплообменник, который может работать в двух режимах:
- Поток воздуха при температуре, скажем, -10°C смешивается с теплым комнатным воздухом, помещение в частном доме наполняется свежим теплым воздухом при температуре +20°C.
- Поток теплого воздуха удаляется рекуператором и выходит наружу, снижая тем самым общую температуру в помещении.
Кроме того, блок принудительной вентиляции оснащен специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу, насекомых и пыль. Эти меры необходимы для предотвращения попадания нежелательных микроорганизмов в помещение с воздухом через вентиляцию.
Вентиляция в бане своими руками — схема
Рассмотрим, как сделать вентиляцию в бане своими руками. При самостоятельном устройстве вентиляции в первую очередь следует определиться с размером вентиляционных отверстий. Считается, что для определения их площади в кв. см объем парной в куб. м нужно помножить на 24. При этом вытяжное отверстие по площади меньше приточного быть не должно. А вот увеличение размера вытяжки — допускается. Это позволит увеличить кратность воздухообмена.
Схема вентиляции и распределение потоков воздуха в парилке
Вентиляционный короб сколачивают из досок. Его внутреннюю поверхность следует обить фольгой.
Вентиляцию следует обустраивать не только в помещениях бани, но и в ее подполье. Для этого в цоколе на противоположных сторонах выполняют отверстия – продухи, которые закрывают сеточками. Последние препятствуют попаданию в подполье грызунов и насекомых.
Общие принципы
Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.
Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется
Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.
Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.
Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.
Пространственная ориентация
Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.
Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.
Способность нагреваться
Система вентиляции не будет работать, если баня плохо прогревается.
Причины:
- Мощность печи не соответствует размерам помещения.
- Вентиляция производит повышенный воздухообмен.
- Слишком высокие потолки.
- Плохая теплоизоляция, особенно пола.
- Непригодные материалы внутренней отделки.
Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.
Нормативная база
Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.
Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.
Нужна ли вытяжка в бане
Нужна ли вытяжка в бане, парной, других отделениях данного строения определяется его параметрами. Для малогабаритной постройки, рассчитанной на 2-3 человек, отверстия для удаления горячего воздуха не предусматриваются.
Приток свежего воздуха происходит через неплотности сруба, дверные, оконные зазоры. В давние времена банный сруб собирался определенным образом: нижние венцы не подгонялись вплотную, оставались щели, через которые внутрь поступал приточный воздух. Пол укладывался с зазорами, чтобы проветривание происходило через щели и отдушины фундамента.
Горячий отработанный воздух выходил из парной, моечной при открытии дверей, окон. Кроме того, вытягивающая роль отводилась дымоходам печи. Для маленькой бани этого было достаточно.
Большие постройки нуждаются в том, чтобы заранее была спроектирована схема проветривания всех отделений. Особенно это касается банных строений, которые выложены из пеноблока, кирпича.
Правильная вентиляционная система обеспечит:
- предотвратит скопление углекислого газа в опасной для человека концентрации. Поступающий свежий воздух постепенно нагреваясь, поднимаясь вверх вытесняет горячий отработанный через вентиляционные вытяжные проемы;
- прогретый воздухопоток равномерно распределяется по парной, создавая необходимый микроклимат, поддерживая уровень температуры;
- налаженный воздухообмен позволяет полностью просушить баню после завершения всех процедур, чтобы внутри не образовывались плесень, грибок, внутренняя деревянная отделка не гнила;
- воздух внутри помещений, благодаря циркуляции, останется легким, приятным, так как не будет избыточной сырости, плесени;
- стабильное поддержание температуры в парном отделении;
- правильное расслоение воздушных масс по температурным параметрам;
- удаляться из помещений будет отработанный воздухопоток, насыщенный углекислым газом, а свежий продолжит некоторое время циркулировать внутри.
Виды принудительной вентиляции
Существуют следующие виды вентиляции принудительной (в зависимости от предназначения вентиляторов):
- вытяжная;
- приточная;
- приточно-вытяжная.
Давайте поговорим поподробнее о каждом.

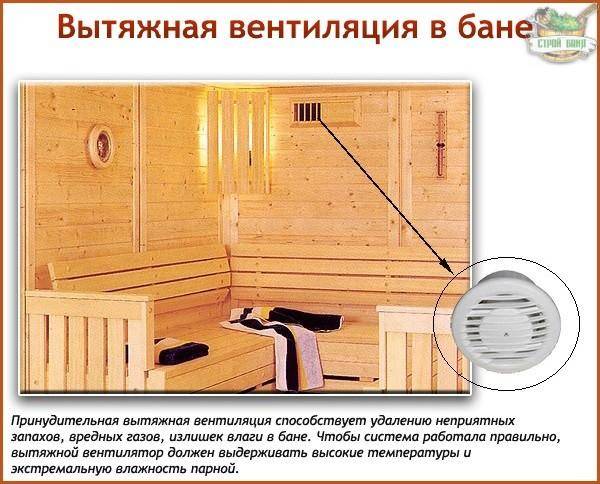

Вытяжная вентиляция
В конструкции вытяжной вентиляции присутствует вентилятор-вытяжка. Его устанавливают на вытяжное отверстие вентиляционной системы. Приточное отверстие в таком типе системы также обязательно есть. Обычно это продухи с вентиляционными решетками, окошки с заглушками, щель под дверью и т.п. Вытяжная вентиляция уменьшает давление воздуха в парной (создает разряжение), которое компенсируется притоком свежего наружного воздуха.
Вентиляция с вытяжкой эффективно удаляет вредные газы, неприятные запахи, излишки влаги. Особенно это актуально в душевых, моечных, помещениях с бассейном, санузлах бани.
Устройство вытяжной вентиляции несложное. Обычно в ее состав входит вентилятор и вентиляционный короб. Иногда, когда применяется мощная вытяжка, систему дополняют шумоглушителем.
Приточная вентиляция
Приточная вентиляция почти полностью копирует вытяжную систему. Но вентилятор устанавливают не на удаление использованного, а на приток уличного свежего воздуха.
При работе приточной системы давление в помещении увеличивается, соответственно отработанный воздух вытягивается через вытяжные продухи, двери, форточки, зазоры в полу, потолке, стенах.
Приточные вентиляторы работают на забор прохладного (а зимой — холодного!) уличного воздуха. Чтобы это не уменьшало температуру в парилке, систему вентиляции оснащают специальными воздухонагревателями. Для очищения приточного воздуха применяют фильтры.
Приточно-вытяжная вентиляция
Это комбинированная система, состоящая из устройства принудительного притока воздуха и механической вытяжки. Кроме вентиляторов, она может снабжаться рекуператорами, фильтрами, шумоглушителями. Существует возможность сделать приточно-вытяжную вентиляцию полностью механической, снабдив ее автоматическим блоком управления.
Конструкция приточно-вытяжной вентиляции самая сложная
Очень важно на этапе ее проектирования произвести расчет воздухообмена в банном помещении. Количество вытесненного воздуха должно равняться количеству приточного
Это в идеале. Но иногда это равновесие специально нарушают для создания воздушных потоков нужной направленности. Например, если в бане есть санузел, то для предотвращения попадания неприятных запахов в другие помещения, в нем искусственно создают пониженное давление. Путем установки вытяжки с большой мощностью. После этого воздух из помещения более высокого давления будет самостоятельно направляться в зону пониженного давления. То есть переходить в санузел, а не в парную, душевые, мойки.
Правильная вентиляция в остальных помещениях
Профессионалы рекомендуют проводить вентиляцию по всему банному комплексу.
Вентиляция на чердаке
Наиболее эффективным вариантом будет размещение притока воздуха под шифером, а отток на коньке крыши. Таким образом, потоки будут проходить идти с двух сторон, поднимаясь снизу наверх. Более дешевым вариантом будут окна, но они не полностью справляются со своей задачей, в результате чего пар разрушает строение.
Вентиляция помывочной
В данном помещении принято устанавливать принудительную вентиляцию, которая будет направлять отработанный воздух в сторону предбанника при помощи электрических вентиляторов.
Вентиляция цокольного этажа
Если для вас удобнее разместить баню в подвале частного дома, то стоит учитывать, что вентиляцию будет провести дороже. Не стоит забывать о том, что помещение под будущую баню должно быть хорошо проветриваемым и с возможностью подвода необходимых коммуникаций.
От эффективности вентиляции будет зависеть безопасность всего дома. В данном вопросе лучше всего довериться профессионалам и установить принудительную вентиляцию, так как естественная невозможна из-за подземного расположения. На этапе постройки нужно рассчитать необходимое расстояние от стен до утеплителя, чтобы избежать скапливание конденсата. Из-за того, что помещение находится ниже уровня земли также невозможна естественная вентиляция.
Вентиляция ванной комнаты
В случае если в оставшихся помещениях уже проведены вентиляционные шахты, то в ванной комнате и туалете достаточно правильно спроектировать вентилируемый продух, который будет вытягивать неприятные запахи. Отверстия можно расположить в потолке или вверху стены.
Вентиляция предбанника
Между парилкой и предбанником также возникает мощный температурный перепад, что способствует скапливанию конденсата. Для вентиляции предбанника подойдут естественный или комбинированный вид, где воздух поступает через приточное отверстие и вытягивается через отточное по общим шахтам.
Так как в предбаннике нет прямого контакта с влагой, то вентиляцию можно попробовать сделать своими руками. Для упрощения и ускорения проветривания в предбаннике также принято устанавливать окна.
Вентиляция Басту в бане пошагово
Предлагаем вашему вниманию общее руководство, рассказывающее, на какой стадии начинать воплощать эту задачу в жизнь, какие решения принимать в процессе, как выполнять тот или иной этап.
Сделать современную и эффективную систему воздухообмена можно с использованием материалов, имеющихся в свободной продаже. Для проведения работ лучше доверить процесс специалистам.
Когда строить
Уже после возведения стен и крыши, но перед внутренней отделкой помещений. Этот момент объективно считается наиболее удобным для прокладки каналов и установки решеток.
Если необходимо провентилировать фундамент, осуществлять это следует при его строительстве. Специалист оставит прямоугольные отверстия – несколько штук, с противоположных от цоколя сторон – и закроет их сеткой.
Кроме подпола, важно обеспечить активный воздухообмен во всех комнатах, а также в мансарде или на чердаке. При этом все места, в которых прокладывается утеплитель, должны быть замкнутого объема
Если между стен попадут газовые массы, это приведет к быстрому ухудшению качества термоизоляции.
Как правильно сделать вентиляцию Басту в бане – руководство от специалиста
- С достаточной производительностью – так, чтобы она обеспечивала хорошую циркуляцию, то есть смену нескольких полных объемов газовых масс в течение одного цикла купания.
- С возможностью повышения мощности без потери качества терморегуляции.
- С запасом по толщине каналов, диаметру решеток, энергопотреблению вентиляторов.
Если не обеспечить выполнения этих требований, можно столкнуться с необходимостью переделывать уже эксплуатируемый объект. Например, из-за того, что отработанный газ идет в комнату отдыха, в парилке становится слишком жарко, или по причине постоянно гуляющих сквозняков.
Вентиляция по Басту в русской бане
Согласно национальным традициям, мы паримся при сравнительно небольшой температуре, но зато с обилием пара. Поэтому в моменты, когда мы хлещем друг друга вениками, не имеет смысла включать в этом же помещении финскую систему воздухообмена – во-первых, от нее не будет толку, во-вторых, она даже может испортить ощущения, нарушая микроклимат.
Зато во время предварительного прогрева комнаты она пригодится. Да, протапливание будет сравнительно более долгим, но зато и равномерным. В конце релакса ее тоже можно включить – чтобы получить горячий, но легкий воздух, которым так свободно дышать, – а также просушить парилку, убрав неприятные запахи и защитив ее от сырости, грибков и плесени.
Вентиляция пола в бане
Важно, чтобы он быстро становился сухим после приема оздоровительных процедур. Для этого профессионал грамотно организовывает слив, чтобы собирающаяся вода естественным образом стекала в предусмотренный желоб и отводилась в канализацию
- Если пол мокрого типа (проливной), его вообще не требуется вентилировать. Достаточно лишь уложить планки с промежутками до 1 см шириной, чтобы они могли спокойно сохнуть, а также оставить продухи при заливке фундамента.
- Если сухого вида, а щелей не предполагается, нужно просушивать его шпунтованные доски залповым методом – то есть просто открывая двери и окна – или с помощью принудительной вытяжки.
Вентиляция фундамента бани
Это начальный этап: воздухообмен предусматривается специалистом еще во время закладки основания для строения.
Мастер обустраивает 2 канала диаметром 11 см – в противоположных от цоколя сторонах. Хотя их может быть и больше, в зависимости от того, в низине или на возвышенности расположено здание, как далеко оно от водоема, есть ли рядом еще какие-либо объекты, какая площадь. Даже роза ветров играет свое значение. Трубы должны быть закрыты заглушками в течение приема оздоровительных процедур и открытыми при просушке.

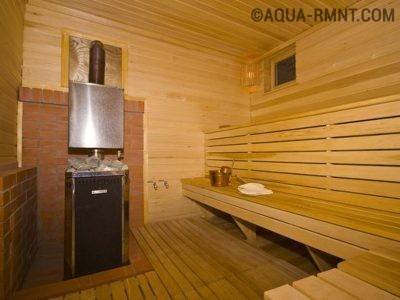

В парной
Устройство вентиляции в парилке бани должно учитывать высокую влажность и температуру воздуха. Нужно применять только специально предназначенные для этого аксессуары.
Решетки и заслонки могут быть деревянными , металлическими (с хорошим антикоррозийным покрытием) или — из специального пластика. В парной нельзя использовать элементы обычных систем воздухообмена. Особенно это касается пластиковых решеток, дефлекторов, воздуховодов.
Важно! Системы из оцинкованных воздуховодов хорошо защищены от коррозии при любой влажности воздуха. Их используют не только в банях, но и в кухонных вытяжках пара.. Естественная вентиляция в парной — это две заслонки с выходами каналов наружу бани
Забор воздуха осуществляется внизу около печи. Этим вы исключите проникновение холодного сквозняка в парную. Вытяжку не стоит располагать слишком высоко, так как этим вы снизите эффективность отопления
Естественная вентиляция в парной — это две заслонки с выходами каналов наружу бани. Забор воздуха осуществляется внизу около печи. Этим вы исключите проникновение холодного сквозняка в парную. Вытяжку не стоит располагать слишком высоко, так как этим вы снизите эффективность отопления.
Приточное и вытяжное отверстие с задвижками, это основные элементы, из которых состоит вентиляция в парной, диаметры приточки и вытяжки должны совпадать, так как через них проходит одинаковый объем воздуха. Если система делается с воздуховодами после задвижек, то их диаметр нужно брать стандартным. Это диапазон 60 – 120 мм. Прямоугольные воздуходувы проще в монтаже, но выпускаются в меньшем объеме, поэтому стоят дороже.
Информация. Не стоит пытаться использовать пластиковые воздуховоды, трубки для вентиляции, которыми соединяются блоки кондиционеров. Первые не подходят по материалу, вторые — по диаметру.
За один час работы в парной воздух может заменяться целиком — три раза. Именно на такой объем должна быть рассчитана вентиляция в парной русской бани, схема создается с учетом такой нагрузки. Большая разница температур парной и окружающего воздуха снаружи бани позволяет обеспечить такой воздухообмен без каких-либо вентиляторов, только за счет естественной тяги.
Схема вентиляции в парилке бани всегда создается на основе типовых узлов: воздуховоды, решетки. Вот некоторые рекомендации по ее проектированию:
- забор воздуха в парной у печи — будет эффективнее всего, так как там воздух быстро нагревается;
- труба вытяжки из парной, выведенная на крышу, усилит естественный воздухообмен;
- системы принудительной вентиляции позволят быстро проветривать баню;
- все решетки и воздуховоды должны быть влагостойкими;
- интерьер парной обычно целиком деревянный, деревянные вентиляционные решетки будут в нем уместны.
Аксессуары для системы вентиляции нужно приобретать цельным комплектом. Особенно это относится к элементам, которые видны в интерьере. Это решетки и задвижки
Для воздуховодов важно, чтобы они согласовывались между собой
Внимание! Вместо оцинкованных воздуховодов можно использовать гофрированные металлические трубы
Пластик нужно применять с осторожностью
Как сделать вентиляцию в бане своими руками
Организация циркуляции воздуха в каждом помещении имеет индивидуальные особенности.
Вентиляция предбанника
Тамбурное помещение или предбанник используется в качестве раздевалки. Отделение расположено вдали от зон с повышенной влажностью и температурой.
В вентилируемом помещении раздевалки всегда будет сухо и комфортно
Использование входной двери способствует притоку свежего воздуха и надёжной вентиляции раздевалки.
При строительстве здания необходимо предусмотреть вентиляционное отверстие. Если воздушный канал отсутствует, то его необходимо сделать самостоятельно:
- Сверление осуществляйте с использованием перфоратора или дрели, оснащённой специальной насадкой.
Установите защитную решётку с внешней стороны отверстия.
- Закрепите регулируемую заслонку изнутри помещения.
Воздухообмен в моечной
Моечное отделение, в котором установлен душ, вентилируется за счёт естественной циркуляции воздушных потоков, перемещающихся от помещений с повышенной влажностью к вентиляционным отдушинам или небольшим форточкам.
Проще всего проветривать моечное помещение можно с помощью форточки
Выполняйте установку вентилятора по следующему алгоритму:
- Просверлите в стене сквозное отверстие, соответствующее по размерам посадочной части вентилятора.
- Закрепите защитную решётку с уличной стороны.
Привинтите со стороны душевой вентилятор, используя стандартный крепёж.
- Подключите электрические провода и проверьте работоспособность устройства.
Для вентиляции моечного помещения применяйте вентиляторы с рабочим напряжением 220 вольт, имеющие небольшую мощность — 20–100 Вт.
Организация циркуляции воздуха в парилке
Для вентиляции парной выполните 2–3 канала, предназначенных для воздухообмена. Одна магистраль обеспечит поступление свежего воздуха, а остальные позволят отработанным воздушным массам беспрепятственно покинуть помещение.
Увеличенный размер вытяжного канала позволяет быстрее проветривать помещение парной
Расположение каналов выполните согласно одной из предложенных схем вентиляции.
Интенсивность воздухообмена зависит от расположения и соотношения размеров приточных и вытяжных каналов
Выполнение отверстий на стадии строительства позволит сохранить целостность отделочных материалов и облегчить работы.
Обязательное условие — установка регулируемых задвижек, позволяющих изменять интенсивность воздухообмена.
В деревянной бане задвижку лучше изготовить из той же из древесины, которая использовалась для внутренней отделки
Выполнение мероприятий по обустройству каналов не представляет сложности:
- Просверлите отверстия согласно выбранной схеме вентиляции.
Установите с внешней стороны помещения защитно-декоративные решётки.
- Прикрепите к каналам внутри парилки шиберные задвижки или регулируемые жалюзи.
Видео: вентиляция в парилке
Создание микроклимата в комнате отдыха
Комфортный температурный режим и оптимальная циркуляция воздуха в комнате отдыха достигаются благодаря естественному воздухообмену.
Воздушный канал в верхней части стены обеспечивает достаточный приток свежего воздуха
Для организации доступа свежего воздуха вместо вентканала можно использовать окно
Просверлить отверстие и установить задвижку не составит труда.
Подготовка к установке вентиляционной системы
После принятия решения о применении той или иной схемы вентиляционной системы требуется выполнить её чертёж. При помощи простого карандаша и линейки на листе бумаги обозначают места расположения всех входных и выходных каналов, а также коробов для организации потоков воздуха. При проектировании вентиляционных каналов учитывают такие требования:
- входные и вытяжные каналы должны быть одинаковыми по длине. Иначе достаточный уровень циркуляции воздуха не будет обеспечен;
- размер сечения всех каналов также должен быть одним и тем же;
- нельзя располагать входной и выходной каналы на одном уровне друг напротив друга, потому что в этом случае циркуляция воздуха будет отсутствовать.
После составления чертежа выполняют разметку внутри помещения. С помощью рулетки и маркера размечают точки расположения каналов. Отверстия в стенах и перегородках между помещениями легко выполняются специальной коронкой при помощи электрической дрели.
На чертеже нужно указать размеры помещения и точное расположение всех вентиляционных отверстий
Советы по выбору и покупке материалов
Для изготовления систем вентиляции зачастую используют обычную пластиковую водопроводную или канализационную трубу или специальную металлическую оцинкованную трубу диаметром не более 10 сантиметров. На вытяжную трубу, выходящую на крышу бани, для защиты от попадания внутрь системы осадков устанавливают зонтик из того же оцинкованного метала.
На входные каналы, которые располагаются на уровне или невысоко от земли, требуется устанавливать решётки для защиты от проникновения грызунов и других мелких животных. Не следует забывать и о таких полезных вещах, как заслонки, которые используются для ручной регулировки циркуляции воздуха. Заслонки могут монтироваться на вентиляционные короба в виде самостоятельной детали конструкции.
Вентиляционное отверстие удобно оборудовать заслонкой, благодаря которой можно самостоятельно регулировать приток воздуха
Расчёт вентиляции для бань разных размеров
При расчёте нужного сечения короба вентиляционных каналов используют известное соотношение: на каждый кубический метр объёма помещений требуется вентиляционный канал (входной и выходной) сечением равным 24 см2. Часто используют стандартные канализационные трубопроводы, изготовленные из полиэтилена и имеющие диаметр 10 см (радиус трубопровода равен 5 см). Площадь сечения такой трубы равна 3,14х52=78,5 см2. Для того чтобы расчитать, вентиляцию какого объёма помещения сможет обеспечить один короб с таким сечением, полученную величину сечения короба необходимо разделить на 24 см2. Получаем: 78,5/24=3,27 м3.
По вентиляционной трубе, выведеннй наружу, воздух из помещений будет выводиться на улицу, уступая место свежему
Допустим, что в бане парилка имеет размеры 2х2 м, а предбанник — 1х2 м. Высота потолков везде одинаковая и равна 2 м. Итого суммарный объём помещений равен 2х2х2+1х2х2=12 м3. Теперь определяем, сколько потребуется выполнить входных каналов для обеспечения полноценной вентиляции помещений при использовании канализационного трубопровода: 12/3,27=3,7. Принимаем значение равным 4. То есть необходимо выполнить четыре входных канала.
После определения мест расположения каналов делается разметка, сверление отверстий и монтаж коробов.
Размеры вентиляционных отверстий
Площадь сечения вентиляционных каналов зависит от размеров банных помещений: предбанников, парилок, душевых и комнат для отдыха. Важным моментом является не только правильное определение сечений каналов, но и обеспечение возможности их регулировки. Для этого предусматривается установка заглушек или задвижек.
Стоит обратить внимание и на тот факт, что при большом сечении каналов прогрев помещений до требуемой температуры с последующим её поддержанием будет достаточно трудной задачей. Главной причиной этого является отсутствие или затруднённость регулировки проходных сечений входных каналов
В случае если размер каналов будет ниже требуемых значений, появится проблема с перегревом помещений и с превышением концентрации вредных газов
В случае если размер каналов будет ниже требуемых значений, появится проблема с перегревом помещений и с превышением концентрации вредных газов.
Очень важно правильно рассчитать размеры вентиляционных отверстий
Необходимые инструменты
Для монтажа узлов вентиляционной системы требуется следующие инструменты:
- электрическая дрель;
- коронка по дереву/металлу диаметром 100 мм;
- строительный пистолет под тубу с герметиком.
