Принцип работы и установка камина кассетного типа

Особенности кассет для каминов: всегда ли нужна облицовка?

Но каковы особенности таких продуктов? Чем они отличаются от традиционных очагов наших далеких предков? Дело в том, что камины кассетные для загородного дома, дачи, городской квартиры или коммерческого пространства – это практически всегда набор «топка + облицовка + дымоход». В редких случаях пункт «облицовка» может исключаться – например, тогда, когда кассету просто зашивают в стену, реализуя проект так называемого встраиваемого камина.

В качестве облицовки в таких решениях может выступать декоративная рамка. А может и не выступать – зависит от художественных предпочтений пользователя, так как на отопительные характеристики очага облицовка почти никогда не влияет. За исключением тех проектов, в которых облицовка сделана из природного камня талькомагнезит, который наделен способностями супер эффективно аккумулировать тепло от огня в своей структуре и отдавать потом тепловую энергию в окружающее пространство рекордно продолжительное время.

Особенности работы

Наименование кассетный камин получил, исходя из своих конструктивных особенностей. Прибор отопления оснащен специальной кассетой в виде каминной топки со стеклом из огнеупорного кварца. Применение подобного очага позволяет его использование даже в доме с маленькими детьми, настолько он неопасен. Основным плюсом считается невысокая дымовая труба и универсальность использования.

Какое бы топливо не использовалось для эксплуатации очага подобного типа, камин выделяет большое количество тепла в жилище. Причем подача тепла в дом происходит равномерно долго за счет специальных воздуховодов с особыми клапанами, распределяющими тепло.

Камины для дома с топливными кассетами оснащаются вертикальными либо горизонтальными дверками. Конечно, это несколько повышает прибор в цене, но и увеличивает экономичность функционирования конструкции, делает интереснее ее дизайн. Немного меньше по стоимости вариант с дверкой горизонтального образца. Дверка вертикальная увеличивает очаг в высоту, превращая при этом прибор в открытый камин.

Для изготовления дверки используется стандартное жаропрочное стекло. Чем больше стекла использовалось для дверки, тем больше будет ее цена. По форме это может быть призматическое сооружение или конструкция в виде призмы, полукруга или прямоугольника. Система очистки, применяемая внутри того же печи-камина углового, позволяет оставаться поверхности стекла чистым на протяжении всего времени использования.

Пример таблицы

Детальное описание

Удобное размещение

Встраиваемый биокамин отличается своим удобным размещением. Благодаря возможности встроить конструкцию в стену, нишу или мебель, камин не занимает много мета и исходя из размеров очага выгодно смотрится как в небольшом и среднем по площади помещении, так и в достаточно просторных апартаментах.

Также он универсален и может размещаться как в квартире, так и в частном доме (не требует проведения дымохода и дополнительного монтажа). Может устанавливаться уже после проведённого ремонта.

Приведем небольшой пример. Кассетный камин invicta отлично отапливает жилище. У него высокий КПД, достигающий почти девяноста процентов. Сравните, у открытого камина КПД всего двадцать пять процентов, что примерно в четыре раза меньше, чем у закрытого очага. Воздух распространяется в жилище за счет специальных воздуховодов. Жилище отапливается при помощи теплых воздушных масс, которые разогреваются внутри отопительной конструкции. Нагретый воздух проходит во все углы помещения через воздуховоды. Совершать управление воздушными массами можно просто, перекрывая воздуховоды. Если есть необходимость, можно организовать очень удобный режим длительного горения, который даст возможность использовать одну небольшую закладку топлива до восьми часов подряд. Таким образом, эта способность просто незаменима для проживающих за чертой города владельцев частных домов.

Каминная кассета считается хорошим вариантом каминной чугунной топки. За счет специального конвекционного кожуха очаг может работать и без вентиляционных решеток.

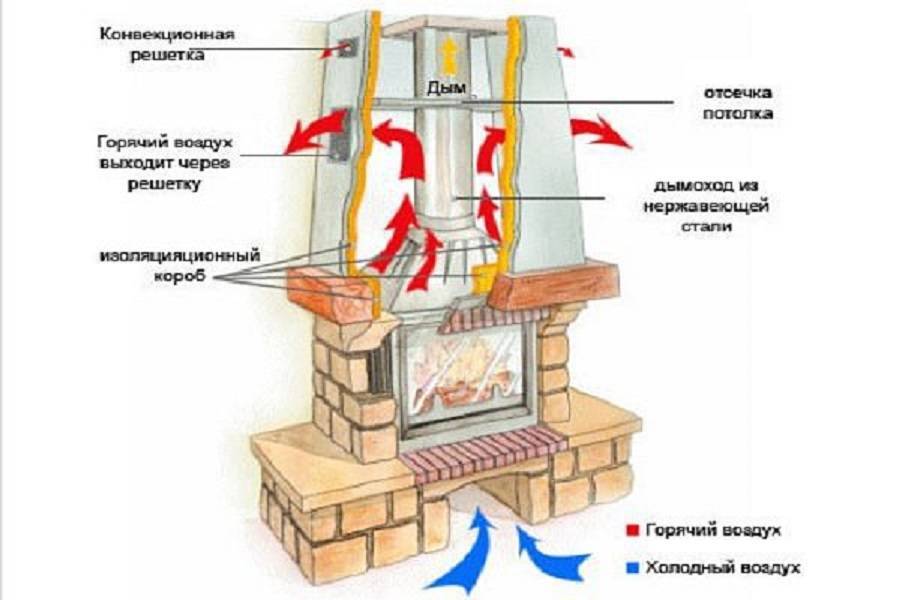

Проведение нагретого воздуха в помещение из камеры происходит по типу конвекции, когда воздух поступает через верхние слои топки. Для более полноценного прогревания жилища в кассете устанавливаются до шести турбин. Для контроля за нагревом в кассете предусмотрен терморегулятор.

Кассеты различаются по материалу изготовления топки. Более экономичными считаются стальные отопительные устройства. Если выбирать вариант попрочнее, но, естественно, подороже, это будет сталь с шамотной футеровкой. Самое подходящее решение – кассета для камина из чугуна.

По-разному происходит и работа кассетного камина. В этом случае применяются такие варианты как очаги непрерывного типа и временного использования. Воздух в топки piazzetta подается дозировано, для чего внутри конструкции установлены специальные регуляторы. С помощью подобного устройства получается улучшить тягу внутри агрегата и избежать понижения температуры.

С чего начинается строительство кассетного камина

Если в доме уже есть капитальный дымоход, нет сомнений в том, где расположить камин. У дымохода проводится подготовка всех поверхностей, к которым будет примыкать камин.

Даже кассетный камин требует проекта. Лучше всего планировать расположение источника тепла на стадии строительства дома

А если стройка идет в готовом пространстве, нужно уделить внимание безопасности конструкции, составив общую схему монтажа камина.
После определения места монтажа, нужно сделать основание под камин. Для этого прямо на пол укладывают слой изоляции (или теплоизоляции)

На нее делают армированную бетонную стяжку под постамент камина. Толщина стяжки до 15 мм. Небольшой вес будущей конструкции позволяет не ломать готовый пол, чтобы укрепить основание камина.
Для сооружения постамента удобно использовать газобетонные блоки. Придайте им форму и необходимые размерные параметры рашпилем или ножовкой. Впоследствии этот прочный материал можно оштукатурить или облицевать.
Для укладки газобетонных блоков понадобится раствор или клей. Кладка производится обычным способом. Но нужно учесть, что портальный порог потребуется оформить сразу же. Скажем, натуральным камнем. К постаменту каменный цоколь приклеивают, используя термостойкий клей или фиксируя материал дюбелями и шурупами. Создавая основание для «начинки» камина, нельзя забывать о технических отверстиях для последующего техобслуживания камина. Вентиляционные и смотровые лазы камина после завершения отделочных работ закрывают декоративными решетками.
После завершению кладки нужно выровнять верхнюю стенку постамента. Для этого ее штукатурят цементным раствором, 10-15 миллиметровым слоем. Обязательно используется слой асбокартона и железа для теплоизоляции. Его кладут под место для кассеты.
Точно рассчитайте место установки каминной кассеты в готовом постаменте: необходимо спланировать достаточное количество места для системы обогрева, рассчитать его так, чтобы металлорукав-дымоход мог удобно подсоединяться к части этой системы в кассете. Если кассета-топка монтируется в уже существующий камин, главное, — герметично подключить ее к дымоходу. Мобильная каминная кассета устанавливается на готовый постамент. Лучше сначала поставить ее на бруски и затем по очереди извлечь их, позаботившись о том, чтобы кассета надежно и четко вошла в подготовленную нишу.

Каркас и облицовка кассетного камина

Приступаем к облицовке основания и полки очага. При использовании газобетонных блоков, по периметру конструкции нужны стальные уголки, которые будут каркасом конструкции. Их сваривают на внешнем углу.

Для оформления каминной полки можно применить мрамор, который укладывается на термостойкий клей. Требуется дать клею как следует просохнуть. Чтобы плиты не сместились во время сушки, их стягивают с каминным основанием струбцинами.
Дюралевый или профильный каркас легко удержит гипсокартонную обшивку, которую крепят саморезами по металлу (19-25 мм).
Помимо обшивки потребуется закрепить на каркасе защитное стекло для кассеты.
После стекла к каркасу прикрепляют и теплоизоляционные маты, одна сторона которых должна быть фольгированной.
Если хотите оформить место для хранения дров, к каркасу нужно прикрепить кронштейны, на которых будет установлена полка для хранения топлива. Она тоже отделывается теплоизолирующими матами.
Облицовывают каркас любым декоративным материалом: плитка, изразцы, натуральный или искусственный камень. Обязательно применение термоклея, чтобы камин служил вам долгие годы.

Разновидности кассетных моделей

Кассета для камина может иметь определённую разновидность. Выбор подходящей модели производится исходя из таких параметров как мощность, размер и метраж отапливания:

Кассеты для печей каминов могут устанавливаться в открытый очаг. Такие модели отличаются низкой эффективностью и предназначены для отапливания помещений с небольшой площадью;
Тепловые кассеты для каминов часто устанавливаются в топочную камеру закрытого типа. Такие печи являются более эффективными, а сами кассеты имеют боле высокую мощность и предназначаются для отапливания домов с достаточно большим метражом.

Самыми дорогими являются многофункциональные модели, идущие в комплекте с мраморными и гранитными обрамлениями

Классический каминокомплект (очаг выполнен из нержавеющей стали, портал из гипсокартона)

Угловые кассетные очаги занимают мало места и имеют выгодный угол обзора практически с любого ракурса

Электрокамины без огня

Электрические очаги бывают двух типов: декоративные и отопительно-декоративные. Последние не только создают атмосферу уюта, но и обогревают помещение. При этом электрокамины полностью безопасны, они не требуют ни топлива, ни дымохода. Работу начинают электрические камины сразу после подключения в розетку. Кроме того, такой очаг благоприятствует микроклимату помещения — в конструкцию очага, встроен парогенератор (заправляется обычной водой), который имитирует эффект горения и дыма, а так же увлажняет воздух. Эффект пламени создают специальные световые фильтры и лампы галогена, встроенные в камины.

Материалы для производства топок и особенности дверец кассет

Если говорить о материалах, то кассеты изготавливаются либо из толстого слоя чугуна, либо из прочной котловой стали, либо из сочетания чугуна и стали. Внутренняя часть камеры сгорания всегда футеруется огнеупорными материалами, которые увеличивают тепло эффективность всего прибора: шамотом, кирпичом, огнеупорной керамикой или специальными композитными материалами. Кассета также всегда имеет дверцу или несколько дверец (в зависимости от конфигурации), которые, в свою очередь, оснащаются надежными механизмами фиксации для исключения возможности попадания дыма в комнату или попыток несанкционированного открытия камина детьми. Многие модели топок имеют связку «открытая дверца + шиберная заслонка» — это когда при подкладывании дров шиберная заслонка автоматически открывается и весь дым эффективно «всасывается» в дымовую трубу.

Принимаем решение

Прежде чем сделать свой выбор и принять решение в пользу таких каминов, вам необходимо изучить не только устройство кассетного камина, но и его отличительные особенности, к которым можно отнести не только достоинства, но и недостатки:

Производители предлагают готовые линии, представленные модели которых отличаются не только размерами и способом размещения, но и стилем (от барокко до минимализма);
Такие духовые шкафы довольно быстро остывают и не могут продолжать нагрев, когда они не работают. Чтобы тепло сохранялось как можно дольше после окончания топки, рекомендуется сделать портал из такого материала, как кирпич;
Некоторые типы кассет могут быть подключены к специальным насосам и резервуарам, которые нагревают воду и распределяют ее по общей системе отопления дома. Эти камины также классифицируются как имеющие гидравлический контур;
Кроме того, регулируемый механизм может быть не только водяным, но и воздушным. В этом случае прогрев конструкции необходимо проводить через небольшой промежуток времени, например каждые 4-6 часов;
Из-за необходимости наличия дымохода эти отопительные агрегаты можно размещать исключительно в частных домах или на верхних этажах многоквартирных небоскребов;
Дымоход в этих моделях всегда оборудован стеклянной заслонкой. За счет этого эффективность и скорость нагрева такими методами значительно повышаются.

Для отделки рамок можно использовать

Закрытая камера сгорания имеет более высокую теплоемкость…

Модель в комплекте с опорами без портала

Встроенный кассетный под

Видео в этой статье поможет более подробно ознакомиться с достоинствами и недостатками таких камер сгорания.

Принцип работы

Сгорание топлива происходит в закрытом пространстве, окруженном стенками из стали или чугуна. С фасадной стороны камин кассета снабжается жаропрочным стеклом. Оно выполняет защитную роль, предохраняя от возможности выпадения тлеющих угольков, обеспечивает доступ к топке и не пропускает тепло. Последнее свойство не является недостатком, так как все количество теплоты отдается на нагревание воздуха, ведь кассетный камин осуществляет обогрев помещения с помощью конвекционных потоков.

Полезно знать: Встраиваемые камины: основные разновидности, особенности выбора и установки

Кассета снабжена каналами, необходимыми для подачи воздуха, обеспечивающего приток кислорода, и воздуха, играющего роль теплоносителя. Кроме естественной циркуляции, предусмотрено нагнетание специальными турбинами, встроенными в кассету.

Корпус состоит из двойного слоя, разделенного каналом для циркуляции воздуха. В процессе работы камина внутренняя стенка нагревается и отдает свое тепло воздуху. Проходя через весь канал, воздух поступает в воздуховоды. Они обеспечивают нагревание разных комнат и подлежат регулировке.

Использование оригинального металлического корпуса

Стеклянная дверь открывается в горизонтальной или вертикальной плоскости. Вертикально открытая дверца превращает кассетный камин в очаг открытого типа.

Принцип работы

Алгоритм действия кассетного камина прост.

Кассета и воздух нагревается посредством огня.

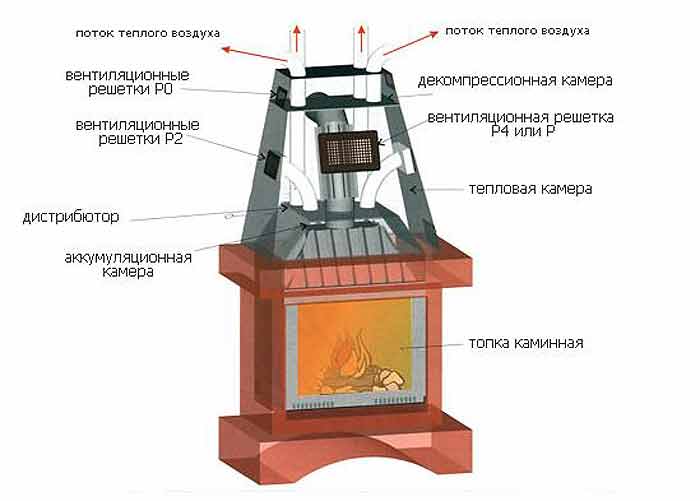

Первое время воздух локализируется в центре устройства, а затем начинает двигаться через каналы, что прикрепляются к внешней части каркаса. Так тепло попадает в помещение.

Количество каналов может быть разным, все зависит от желания владельца и разновидности камина. При необходимости допускает мгновенное перекрывание канала.

Когда распределение тепла по комнатам приходит к завершению, топка снова наполняет свежим воздухом. Он попадает в металлическую коробку благодаря отверстиям, расположенным на нижних участках боковых стен каркаса.

Способность отапливать помещение

Камины для дома кассетные могут являться одновременно отопительным котлом. С этой целью к топке подключается резервуар, который будет аккумулировать тепло. От этого резервуара выполняется разводка по всему дому и подключается к обогревательным приборам. Недостаток подобной системы заключается в том, что такой способностью обладают не все кассетные камины.

Тепло от камина распределяется по всему помещению. Для этого необходимо сделать специальную разводку. Минус состоит в том, что таким способом обогреть жилье большой площади сложно. Нужно будет протапливать камин каждые 5 часов.

Особенности кассет для каминов: всегда ли нужна облицовка?

На что обратить внимание

Для того чтобы сделать печку своими руками, вам понадобится ознакомиться со следующими основными моментами:

Для кирпичных, массивных агрегатов, возникает необходимость в постройке дополнительного фундамента. Он необходим для придания камину устойчивости, большей надёжности;
Обязательно составьте схему, на которой будут отображаться все характерные особенности дымоходной системы;
Порядовка или чертёж, поможет вам максимально точно определить, какое количество материалов вам понадобится для сборки;
Выберите тип облицовки, стилевое исполнение (он должно сочетаться, гармонировать с интерьером гостиной, кухни, спальни или любого другого выбранного для установки помещения);
Конструкция должно соответствовать всем нормам и требованиям со стороны пожарной безопасности.

Подробное описание всех основных и второстепенных составляющих твёрдотопливной печки

Разделение установок по способу отапливания и распространения тепловой энергии

Особенности закрытых кассетных очагов

Кассетные камины установка которых не требует существенных временных затрат и серьёзных физических усилий, имеет следующие отличительные особенности:

Конструктивные особенности	Описания и разъяснения
Эффективность	Установка кассетного камина с закрытым очагом является максимально эффективной и мощной. Такие устройства имеют высокий КПД и могут выполнять роль как главного, так и дополнительного источника отопления дома. Открытые модели не отличаются высокой эффективностью и достаточной теплоёмкостью. В данном случае весь нагрев уходит не в стенки конструкции, а в воздух и тем самым не позволяет выполнять качественное отапливание. Такие камины выполняют декоративную роль.
Компактный дымоход	Устройство кассетных каминов включает в себя дымоход. Данный элемент имеет небольшое сечение и укороченный размер. Это делает использование и размещение такого отопительного агрегата максимально удобным. За счёт укороченной дымоходной трубы продукты горения и распада достаточно быстро выводятся на улицу и не задерживаются во внутренней части очага.
Наличие кассет	Каминная кассета является основной отличительной особенностью данной конструкции. Данный элемент отвечает за равномерность и скорость нагрева и позволяет выполнить максимально быстрое отапливание помещений. Для равномерного распределения воздушных масс, могут использоваться специальные вентиляторы, которые производят распределение горячих воздушных масс. Некоторые модели, имеющие каминные кассеты оснащаются встроенными воздуховодами, которые подают воздух произвольно. При необходимости такие воздуховоды можно перекрыть в верхней части клапанами.
Доступная стоимость	Цена на такие модели является доступной по сравнению с электрическими и дровяными установками. Стоимость обусловлена простым принципом работы и минимальным набором функций. Самым бюджетным вариантом станет камин кассетный устройство которого представлено стальным корпусом и простой дверцей укомплектованной горизонтальным механизмом.

Для того чтобы подробней ознакомиться с такими отопительными установками и узнать что представляет собой камин кассетного типа, рекомендуем также просмотреть фото, собранные в данной статье.

Формирование стоимости и выбор интерьерного решения

Камин кассетного типа может иметь и створки с вертикальным откидным механизмом. Такие печи имеют более высокую стоимость за счёт своего уникального дизайна, различной формы и отделки.

Самым лучшим выбором станет отопительный агрегат со створками, оснащёнными огнеупорным стеклом. Оно может быть как полностью гладким и прозрачным, так и матовым, рефренным и цветным, а также выложенным мозаикой. Многие производители оснащают свою продукцию полезными и важными функциями. Например, за счёт постоянной циркуляции воздуха внутрь конструкции, стекло может самостоятельно очищаться и менее склонно к возникновению различных загрязнений.

В целях пожарной безопасности все элементы конструкции

Для хранения дров и брикетов часто используется небольшая дровница предусмотренная конструкцией портала

Напольная поверхность в пределах

Особенности монтажа

По сравнению с кирпичом кассетный тип легче и не требует дополнительного армирования. Также его можно установить на потолок небоскреба

Если есть сомнения в прочности дома, необходимо обратить внимание на указанную в документации массу дымохода

Дымоход

Кассетный камин имеет свои особенности установки, которые также необходимо учитывать при выборе устройства. Дымоходы таких устройств всегда находятся под неусыпным контролем. Экстремальная температура с угрозой перегрева – главный повод для особого внимания.

При использовании кассетного камина можно использовать трубу с меньшим сечением, чем обычно. Также допустимо использование многократных отводов при установке дымохода, так как сажа не оседает в кассетном дымоходе даже при длительном и интенсивном горении.

Схема монтажа и работы дымохода

Правила установки:

Кассетный камин безопаснее традиционного, но только при соблюдении всех правил его установки.
Крепежная поверхность должна быть абсолютно ровной. Для деревянных полов необходимо удалить слой древесины и поднять бетонное основание до уровня пола.
Участок вокруг камина также необходимо оформить из жаропрочной плитки. Стены рядом с отопительным прибором лучше освободить от отделки и обработать защитными материалами.
Выбирая место для печи в доме, необходимо защитить ее от контакта с электрическими проводами.
Если в доме есть действующий дымоход соответствующего сечения, его необходимо очистить и использовать для установки труб в готовом канале, чтобы сэкономить средства.
Манжеты и соединения прочно и надежно зафиксируют трубы.
Новый дымоход должен иметь выход наружу, закрепленный снаружи.
Для правильного монтажа необходимо создать промежутки между топкой, полом и стенами. Расстояния можно уточнить в техпаспорте устройства.
Вытяжка облицована камнем, кирпичом, гипсокартоном. С внутренней стороны к стенам и отделочному материалу крепится светоотражающая теплоизоляция.
Базальтовая или алюминиевая фольга используется для отражения тепла и защиты оборудования от перегрева. Используйте обычную ножовку, чтобы разрезать штукатурку до подходящего размера. Конструкции из гипсокартона крепятся термостойким клеем. Проделываются отверстия под крепеж ящика для крепления сливных решеток в гирсокартоне.

Перед первой каминной топкой необходимо дать конструкции полностью высохнуть. Обычно это занимает до двух недель.

Финальная отделка

Стыки гипсовых швов обрабатываются известковидной шпаклевкой. Поверхность можно покрыть акриловой краской. Чтобы деревянные детали служили долго, их пропитывают воском. Это предотвращает высыхание и растрескивание во время работы духовки. Для насыщенного цвета и кирпичного блеска его покрывают раствором уайт-спирита.

Поэтому собрать камин своими руками вполне реально. Если утечек нет, кассета вставлена правильно. Огонь можно установить на слабый уровень в виде тлеющего пламени, или вы можете создать мощное пламя, обеспечивающее тепло в течение длительного времени. Современные кассетные камины имеют высокий КПД до 85%.

На видео показан кассетный камин в паре с кухонной плитой.

Виды кассет

Выбирать камин с кассетой как вариант отопления необходимо с учетом его мощности и площади помещения. Информацию можно получить из инструкции или у консультанта. Топка у этого агрегата может быть двух видов:

Открытый вариант быстро нагревается, прост в эксплуатации. Основной минус – низкая отдача тепла после выключения.
Закрытый тип этот недостаток исключает. Изготавливаются такие модели из стали или чугуна с использованием огнеупорной керамики, что обеспечивает им относительно высокий уровень КПД .

В элитном оформлении кассеты применяют шамотную футеровку, которая усиливает прочность и надежность камина. Кстати, кассеты взаимозаменяемы – всегда можно приобрести более необходимый вариант.

Так выглядит кассетная вставка
