Правила установки потолочно-проходного узла

Недостатки

Но нет ничего идеального, и помимо множества положительных сторон есть и некоторые отрицательные, а именно:

• Это далеко не самый стойкой материал по отношению к действию ультрафиолета, требуется использование защитного слоя штукатурки, перекрытие панелями или окрашивание.
• Применение ограничено в тех местах, где доступно чрезмерное нагревание поверхности или высокая опасность возникновения возгораний.
• При использовании напыления стоимость достаточно высокая.
• Пену можно нанести лишь на теплую и сухую поверхность, а это ограничивает применение на открытой строительной площадке зимой.

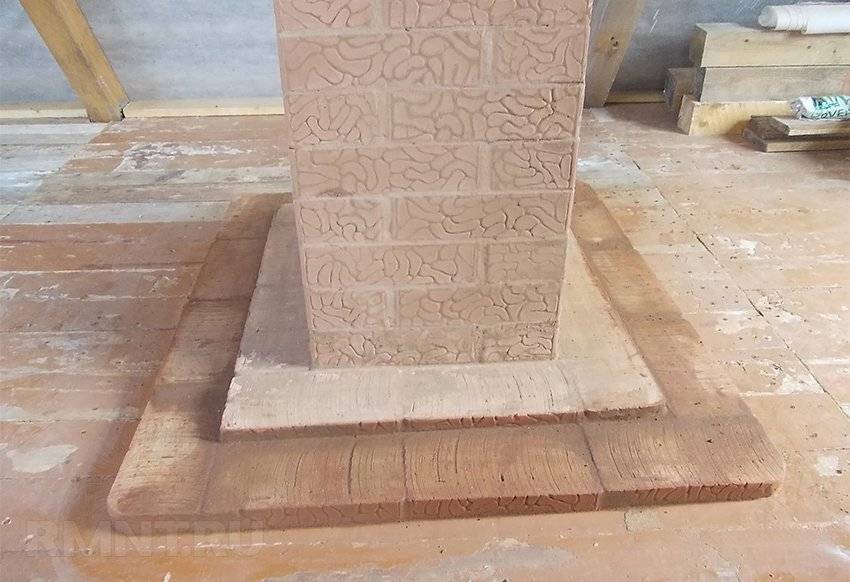

Особенности прохода для кирпичного дымохода

Среди материалов, способных продолжительное время сохранять температуру, поддерживая комфортный микроклимат в помещении, кирпич справедливо занимает одну из лидирующих позиций

Когда необходимо правильно оборудовать проход трубы для кирпичной печи, главное, на чем стоит сосредоточить внимание — это устройство специальной проходки для утолщения стены дымохода в зоне контакта с потолком

Если изготовить проходку не представляется возможным, то в поверхности потолочного основания готовят отверстие с диаметром, чуть больше диаметра дымовой трубы, далее следуя по ранее описанном алгоритму для устройства проходки круглой печи через потолок:

• устраивают защиту для крае из металлических полос или минерита;
• обшивают вход со стороны жилого помещения металлическим листом;
• заполняют пустоты в зоне чердака или второго этажа теплоизоляционным, устойчивым к высоким температурам материалом;
• маскируют разделку со стороны чердака или второго этажа металлическим листом.

При такой схеме устройства прохода, можно быть уверенными в том, что кирпичная труба надежно изолирована и сохранила эстетическую составляющую.

Изоляция трубы в исконно русской бане

При повышенных температурах огнеупорный красный кирпич сохраняет свои эксплуатационные свойства, поэтому востребован при возведении дымохода в бане с печью из камня. В таком случае Вам гарантирована защита трубы от огня и продолжительное сохранение тепла. От того, насколько грамотно сложена кирпичная труба, зависит срок службы конструкции. Не экономьте на материалах во время строительства дымохода, т.к. потом ремонт выйдет Вам намного дороже.

Давайте разберем подробно, как изолировать трубу в бане от потолка:

1. С помощью асбеста обложить вывод трубы на потолке и через крышу.
2. Используя оцинкованный материал, изолировать стены с внутренней стороны трубы. Стандартные железные листы для этой цели совершенно не годятся из-за их склонности к коррозии.
3. Выполнить короб вокруг трубы в местах ее прохода через потолок.
4. Всыпать внутрь короба керамзит для сохранения тепла и защиты перекрытий из дерева от воспламенения.

Вы профессионально обернули трубу, но на этом работы по обустройству дымохода не завершились. Следующий шаг − мероприятия по изоляции печи, потолка и стен бани.

Требования и нормы

Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.

Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.

Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.

Как строится разделка

Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие

Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:

• она должна быть не меньше 50 см в ширину;
• при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
• ее высота должна быть больше толщины материала не менее чем на 7 см.

Размер отступки

Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.

Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить. Наиболее правильными с точки зрения пожаробезопасности материалами являются:

• кирпич;
• лист нержавейки с базальтовым картоном;
• плиты фламма или минерит.

Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой

Сфера применения в качестве утеплителя

Благодаря своей низкой теплопроводности (0,019 – 0,03 Вт/м), небольшой паропроницаемости и хорошим гидроизолирующим свойствам пенополиуретан с успехом используется в строительстве, как эффективное и надежное средство для устройства теплоизоляции различных строений и сооружений. Например, при производстве таких работ, как:

• Создание теплоизоляционного слоя в кровлях и чердачных помещениях;
• Утепление и устройство акустической изоляции внутренних и наружных стен, перекрытий зданий;
• Устройство гидроизоляции и утепления фундаментов;
• Создание теплоизоляционного слоя при монтаже магистральных трубопроводов.

Процесс нанесения пенополиуретана

Утепление крыш зданий при помощи пенополиуретановой смеси очень популярно во многих развитых странах, таких, как США и Канада. Для предохранения от разрушения вследствие воздействия ультрафиолета, такое покрытие дополнительно закрывается сверху бетоном или листовым металлом.

Дымоход для дровяной печи — правила при обустройстве

Схема дымохода для дровяной печи зависит от мощности отопительного прибора и особенностей конструкции. Она выполняется индивидуально для каждой печки

Правила при обустройстве дровяной печи  прописаны в специальной технической документации, мы же обратим ваше внимание на ключевые моменты:

дымовыводящий канал должен размещаться поближе к коньку. Если это невозможно, целесообразно вмуровать его во внешнюю стену дома, дополнительно защитив от промерзания. Помните, что если дымоход будет промерзать, в нем образуется конденсат, а он приводит к постепенному разрушению конструкции.

Выбирая материал для строительства дымоотвода от дровяной печи, учитывайте его устойчивость к коррозии, воздействию агрессивных сред и огнеупорность.

Правильно подберите форму трубы, для этого обратитесь за помощью к профессионалам. От формы трубы напрямую зависит сила тяги.

Внутренняя поверхность трубы должна быть гладкой. Во время горения дров образуется много сажи, которая, оседая на стенках дымохода, будет его забивать и со временем может привести к возникновению обратной тяги.

Там, где дымоотвод соприкасается с легко воспламеняемыми элементами перекрытий, следует использовать искрогасители и металлические пластины.

Совет! Чтобы обеспечить беспрепятственный выход продуктов горения из дровяной печки наружу, отдайте предпочтение дымоходу с круглым, а не прямоугольным сечением.

Две стороны медали

Расположение дымохода внутри стены более привычно и позволяет скрыть ненужные коммуникации, но наружная установка несет в себе много положительных моментов:

• Повышенная пожаробезопасность. Бывают случаи, когда происходит воспламенение накопившейся сажи. Она горит при температуре +1200ºC. Такой жар не выдерживает никакой материал, кроме керамики. Если такое происходит с трубой, которая вмурована в стену, то пожара не миновать. Если похожая ситуация сложится с внешней конструкцией, тогда последствия будут не такими катастрофическими.
• Отсутствие задымления. Со временем система отвода отработанных газов может приходить в негодность и дым начинает просачиваться через щели и попадать в помещение. Такого не произойдет, если канал находится на улице.
• Экономия полезной площади. Внутреннее расположение дымохода подразумевает то, что он будет занимать определенное жилое пространство.
• Возможность монтажа после завершения строительства.
• Отсутствие необходимости вмешательства в целостность кровельного покрытия.
• Преимущество вывода на большую высоту для улучшения тяги.

Кронштейн для дымохода К недостаткам можно отнести:

Значительную парусность при большой высоте.
Необходимость дополнительного крепежного материала.
Важность правильного утепления трубы.
Значительные теплопотери.
В некоторых случаях вид дымохода стилю здания.

Преимущества и недостатки

При выведении дымохода через стену, можно отметить появление некоторых положительных сторон в такой конструкции:

Экономия внутреннего пространства.
Возможность оборудования канала даже после завершения возведения дома.
Установка, монтаж таких конструкций намного проще, чем аналогичных внутри сооружений.
Высокая пожарная безопасность

Ведь внутренние стенки могут достигать температуры более 1000 градусов, внутри помещения это огромный минус, в отличие от улицы, где на такие температуры можно не обращать внимание.
Со временем даже самые герметичные и качественные дымоходы, начинают пропускать угарный газ, через образованные в стенках щели и трещины.
В случае возникновения, каких-либо проблем с тягой, есть возможность регулировки трубы дымохода без повреждения и нарушения целостности в местах прохода.. Недостатки, касающиеся, в том числе монтажа сэндвич дымохода:

Недостатки, касающиеся, в том числе монтажа сэндвич дымохода:

• Обязательное утепление (за исключением «сэндвича»).
• Внешний канал, в некоторых случаях требует отведения необходимого «куска» земли.
• От наружных систем тепло уходит в атмосферу, когда внутри дома можно было организовать дополнительный источник обогрева.
• Сложно подобрать конструкцию к дизайну сооружения.
• При высоких размерах каналов, проблемой может стать система крепежа, от большой парусности.

Развитие технологии утепления труб

Для теплоизоляции водопроводных и отопительных систем было испробовано множество различных методик, прежде чем технический прогресс дошел до использования ППУ труб.

В качестве рабочего материала, обеспечивающего защиту сетей от промерзания и коррозии, использовалась минеральная вата, полистирол, позднее – пенопропилен в виде теплоизоляционных плит. Показатели теплопроводности таких изоляторов были в 2-3 раза выше, чем у труб ППУ, а срок эксплуатации составлял не более 5-7 лет (современные решения могут прослужить 30 и более лет).

Дальнейшее развитие технологии привело к появлению ППУ скорлупы, а самыми лучшими на сегодня считаются трубы, где слой пенополиуретана напыляется на трубу непосредственно в процессе производства.

Требования к обустройству дымоходов

Для того, чтобы не допустить возникновения возгорания деревянных строительных конструкций – дымоходы в деревянном доме необходимо располагать на определенном расстоянии от элементов из легковоспламеняющихся материалов:

• Если труба дымохода изготовлена из керамического материала, не обладающими теплоизоляцией минимальное расстояние должно составлять 25 сантиметров,
• В том случае, если дымовая труба изготовлена из бетона или кирпича, то расстояние можно уменьшить до 15 сантиметров.

Учтите, что легко воспламеняться могут не только деревянные конструкции, но и многие отделочные материалы, созданные из синтетических материалов. Так, опасность представляют пароизоляционные пленки.

Формы выпуска ППУ

Химическая промышленность вырабатывает следующие виды ППУ:

• Поролон – в рулонах и матах;
• Пенополиуретан жесткий – в листах, панелях и литых скорлупах;
• Пенополиуретан жидкий – в виде напыляемого покрытия.

Теплоизоляционные панели из ППУ производят различной толщины и с разнообразными защитными покрытиями. На листовой пенополиуретан цена за 1 м2 следующая:

Наименование материала	Толщина, мм
20	30	40	50	60	80	100
ППУ без покрытия	378	426	522	612	712	923	1198
ППУ с бумагой	378	426	522	612	712	923	1198
ППУ фольгированный	427	475	571	661	761	972	1247
ППУ фольгированный армофолом	375	412	493	568	650	826	1055
ППУ с односторонним покрытием стеклопластиком	516	564	660	598	680	856	1085

Установка узла

Подготовив окно в перекрытии, можно приступать к установке потолочно-проходного узла.

В вырезанный проем устанавливается металлический или минеритовый короб. Фиксируется конструкция с помощью покупных или штатных крепежных изделий (болтов, саморезов), которые прикручиваются непосредственно к потолку.

• После того, как потолочно-проходной узел будет установлен, необходимо установить трубу дымохода, надев ее сначала на печь, затем вывести через короб на чердак, а оттуда – через внешний слой кровельного пирога (в нем также предварительно вырезается отверстие). После вывода трубы дымохода ее изолируют выбранным негорючим материалом (можно засыпать сверху на короб слой керамзита).
• Еще один важный финальный этап работы – защита конструкции от влаги. Поскольку при прохождении трубы через кровельный пирог между ней и материалами остается зазор, через него в чердачное помещение будет поступать вода. Для гидроизоляции стыка рекомендуется использовать различные готовые изделия – т.н. галстуки и фартуки, которые подбираются по диаметру и геометрии дымохода и устанавливаются с помощью простых крепежных изделий. Для круглого дымохода можно приобрести специальные готовые проходки с гибким рукавом, выбрав изделие под цвет кровли и другим параметрам. Их можно устанавливать с помощью саморезов либо наклеивать с использованием специальных клеевых составов. Рекомендуется также использовать дополнительные жидкие и пастообразные герметики, которыми обрабатываются края защитных элементов. При правильном выполнении гидроизоляции участок прохождения дымохода через кровельный пирог всегда будет защищен от дождя и снега.

Проходной узел: устройство и габариты короба

Есть несколько названий для короба, который устанавливается в просвет вырезанного в потолке отверстия: это и «проходной узел», и «разделочный короб» и «разделка потолка», и ППУ (потолочный проходной узел).

Что он собой представляет? Если совсем просто, то это коробка с теплоизолирующим материалом, которая должна держаться в вырезанном вами отверстии, а также держать ровно по центру дымоходную трубу.

Короб для прохода дымохода через потолок для установки печи в парной

Помимо этого есть еще отделка самого отверстия, которое очень желательно укрепить материалом, выдерживающим большие температуры, не возгорающимся и с низкой теплопередачей. Ниже мы поговорим о конкретных материалах, но задачи, которые должны быть ими решены, именно такие.

Проходной узел делается из металла. В частности, это может быть нержавеющая сталь. Во всяком случае та часть, которая видна из парной, обычно делается из нержавейки. В продаже можно найти короба и целиком из нержавейки, и целиком из оцинкованной стали, и их комбинации.

Различаются короба размерами. Причем не только самого короба, но и внутреннего отверстия, через которое должен пройти дымоход. Диаметр варьируется от 115 до 300 мм.

Что касается внешних габаритов, то каждый толкует ГОСТ на свой лад. Мы уже с вами поняли, почему так происходит – одни считают, что короб со стороной 1 метр соответствует ГОСТу, другие, что и 26 см + диаметр трубы – вполне достаточно. И все это – с опорой на технические нормативы.

ВАЖНО! При имеющемся разночтении опираться приходится на здравый смысл. Что является главным ограничением при прохождении потолка? Потолочные балки, если потолок подшивной. Если размеры короба будут больше расстояния между балками, придется резать балку и вставлять поперечину в другом месте

Это скажется на несущей способности данной балки. Именно поэтому стараются вписать короб между существующими балками без дополнительных трат сил и времени

Если размеры короба будут больше расстояния между балками, придется резать балку и вставлять поперечину в другом месте. Это скажется на несущей способности данной балки. Именно поэтому стараются вписать короб между существующими балками без дополнительных трат сил и времени

Что является главным ограничением при прохождении потолка? Потолочные балки, если потолок подшивной. Если размеры короба будут больше расстояния между балками, придется резать балку и вставлять поперечину в другом месте. Это скажется на несущей способности данной балки. Именно поэтому стараются вписать короб между существующими балками без дополнительных трат сил и времени.

Потолок в бане и дымоход. Фото СтройДом

Конечно, если бы положение печи было продумано еще на стадии проектирования, то можно было бы и балки расположить так, чтобы ППУ прошел между ними. Следовательно, и размер ППУ нужно было бы продумывать заранее.

А с другой стороны, сейчас есть материалы с низкой теплопередачей, способные вынести нагрев до 1000-1100 градусов. Если их использовать, то нет нужды в вырезании большого куска потолка. Посмотрите для примера ролик, в котором показано тестовое испытание плиты из силиката кальция. Мы посмотрели потом технические характеристики этого огнеупора – они просто отличные! Полюбопытствуйте сами (мы не рекламируем и не продаем).

А пока суммируем данные. У нас получилось, что согласно СНиП и прочим нормативам есть следующие варианты:

• радиус керамической трубы + изоляция + 13 см;
• радиус керамической трубы + 25 см;
• радиус трубы + 38 см;
• радиус трубы + 50 см.

ВНИМАНИЕ! Нет данных для стальных труб в первых двух случаях. Что касается устройства, то тут все просто: металлический короб имеет высоту потолочного перекрытия, а сверху и снизу закрывается крышками с отверстиями под диаметр трубы. Крышки больше размеров короба

Крышки больше размеров короба

Что касается устройства, то тут все просто: металлический короб имеет высоту потолочного перекрытия, а сверху и снизу закрывается крышками с отверстиями под диаметр трубы. Крышки больше размеров короба.

Сам короб по всем поверхностям снаружи обкладывается теплоизолятором – минеритом или базальтовым картоном. Внутрь короба насыпается керамзит или укладывается базальтовая вата. Это стандартный вариант, так делается чаще всего. Но в ролике вы видели, что можно обойтись плитой из силиката кальция и изолировать ею трубу в бане от потолка.

Иные способы избежать сильного перегрева

Как отмечают некоторые владельцы частной недвижимости, проводить теплоизоляцию проходного узла и вовсе нет смысла. По их скромному мнению, можно обойтись и без этого. К тому же, если пространство ничем не заполнять, это не допустит перегрева и пригорания определенной части дымохода. А за счет создаваемой вентиляции в этом месте участок трубы будет остывать заметно быстрее.

В действительности же данный вариант организации потолочно-проходного узла можно с успехом оспорить. Все дело в том, что горячая труба излучает тепло, из-за чего близлежащее дерево начинает сохнуть, что в итоге не идет на пользу материалу. Возгорание может произойти даже при более низкой температуре (+ 50°C). Поэтому необходимо позаботиться о необходимых мерах, для чего прибегнуть к нескольким способам:

Установка на дымоходе водяной рубашки – нагретая жидкость может быть использована для отопления. Только нужно будет установить специальный бак и сделать вывод воды из труб.
Можно просто установить одну лишь емкость, где и будет нагреваться вода. Только необходимо следить за тем, чтобы она не закипала, а также периодически сливать и доливать жидкость.

В конечном счете температуру в дымоходе можно существенно понизить, как, собственно, и риск возгорания строительных материалов.

Помимо водяного, можно прибегнуть к воздушному охлаждению потолочно-проходного узла. Для этого поверх дымохода нужно расположить еще одну трубу (чтобы одна была в другой). А в верхней и нижней их части следует поставить решетку для прохода потока воздуха.

Подготовительные работы и вывешивание

Если вы хотите подвесить дымоход своими руками и не прибегая к помощи мастера, необходимо точно знать, с чего нужно начинать. Для этого, мы рекомендуем вам воспользоваться следующими инструкциями и руководствами, представленными в текущем разделе:

На первом этапе, необходимо определиться с тем, в каком месте вы планируете подвесить дымоход
При этом во внимание берётся и то, если ли у вас старая труба;
Если имеется старый дымоход, необходимо произвести его тщательный анализ и выяснить, что лучше, полностью демонтировать и начинать строительство с нуля или же привести в порядок старую конструкцию. Однако делать это можно только в том случае, если повреждения дымоходной вытяжки не являются очень серьёзными и существенными;
Перед началом монтажа, необходимо обратить особое внимание на то, в каком состоянии находятся перекрытия и стены дома
Если они очень старые, ненадежные, необходимо произвести их предварительное усиление

Это очень важно, поскольку кирпичный дымоход имеет очень большую массу и для него даже требуется отдельный фундамент;
Напоследок, убедитесь в том, что для возведения конструкции определённой формы, габаритов, вам хватит свободного пространства.

Важно подвесить дымоход правильно и с соблюдением всех норм и требований со стороны безопасности и согласно пожарному кодексу. Также, важно учитывать и то, из каких материалов вы планируете собирать такой дымоход, они должны быть качественными и огнеупорными, каждый кирпичи проходит обязательную сортировку, не предмет наличия сколов, трещин и других серьёзных повреждений

Такие кирпичи сразу же необходимо забраковать и отсеять. Для сцепления также используется особый раствор или мастика с добавлением глины. Для возведения и постройки трубы, необходима вытяжка, а также не помещает индивидуальная консультация у печника.

Монтаж кирпичного дымохода на следующем этапе – это вывешивание трубы в необходимом месте. Вывешивание выполняется в том случае, если вы собираетесь укладывать заново только сам очаг, а трубу дымохода после ряда доработок, собираетесь подвесить на её исходное место.

Отверстие в плите перекрытия под … Отверстие в плите перекрытия под … Узел прохода вентиляции через кровлю … Как сделать правильный дымоход для …

Для того, чтобы сделать всё правильно, рекомендуем подробней ознакомиться со следующими правилами и последовательностью выполняемых действий:

1. Первый вариант – это работа со старой трубой на втором этаже дома. В этом случае, в дымоходе (кирпичной кладке) проделывается два отверстия, через них пускаются два брусчатых элементов, сечение которых составляет сто на сто миллиметров и не менее. После того как бруски запущенны вовнутрь они поджимаются посредством клиньев. Теперь можно приступать ко всем работам и частично разбирать и собирать трубу, находясь на первом этаже. Если места на этом промежутке будет достаточно, вы вполне сможет осуществлять удобную работу без стеснения движений;
2. Второй вариант – это подвешивание дымохода на потолочное перекрытие на первом этаже дома. Этот вариант идеально подходит для тех, кто хочет отложить это действие и работы напоследок. Также в данном случае работать проще и ещё более удобно, чем в первом случае. Весь процесс включает в себя два основных этапа. Первый – это необходимость выполнения фиксации дымохода на втором этаже дома, при этом, закрепление производится ближе к уровню напольного перекрытия. Все действия в этом случае производятся по инструкциям, описанным в первом варианте. Брусья, которые вгоняются вовнутрь трубы, должны упираться прямо в пол, также их необходимо дополнить подкладками и забивать между ними клинки. Таким образом, вы можете быть уверенны в том, что по окончанию работ вы сможете быстро и без проблем удалить эти бруски, и они не останутся в дымоходе. Для того, чтобы бруски прошли вовнутрь трубы, нужно проделать два отверстия в конструкции или же просто выполнить частичный демонтаж нескольких кирпичей, что к слову, сделать легче и быстрее, чем сверлить и орудовать различными инструментами. Для проделывания отверстия в кирпичной кладке, вам потребуется перфоратор или зубило. Для устранения кладочного состава, можно воспользоваться простой ножовкой.
