Пример устройства пола в каркасной бане: эковата + система кабельного теплого пола

Наружное утепление каркасного строения

Теплоизоляция бани снаружи помогает свести к минимуму теплопотери: защитный слой на фасаде способствует обеспечению полноценной защиты каркасного строения от воздействия ветра и атмосферных осадков. Самым простым вариантом станет применение листов пенопласта – их фиксируют на специальный устойчивый клей, в этом случае можно использовать любую финишную отделку. Единственное условие – выбор негорючего вида пенопласта.

Обычно в подобной парилке не предусматривают термоизоляцию дверных и оконных проемов: нужно лишь качественно подогнать к переплетам рамы, загерметизировать стыки и щели, особое внимание уделив зоне вокруг дымовой трубы. Если в строении предусмотрены окна, желательно приобрести двойные, тройные конструкции на базе энергосберегающих стекол

Пол в бане должен быть теплым, не подверженным гниению, не впитывающим воду. Такой пол не сложно сделать в срубе. А как поступить при наличии каркасной бани? После многодневных раздумий было решено, что в моем каркасе (6х4,5 м) пол будет многослойным, с накатом из OSB и внедренной системой электрического теплого пола. Это позволит сделать поверхность комфортной, ускорить ее просыхание между процедур. В месте установки печи на полу, для равномерного распределения нагрузки, необходимо устройство бетонной плиты-опоры.

Опишу весь процесс устройства такого пола. К началу строительства имелись: столбчатый фундамент и деревянный ростверк на нем.

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

• основа – листы OSB, поверх которых прибиты лаги;
• гидроизоляционно-ветрозащитная мембрана;
• утеплитель между лагами;
• второй слой OSB;
• пенополистирольные маты;
• пароизоляционная мембрана;
• армированная стяжка;
• сетка и кабель;
• чистовая стяжка;
• плитка.

Планирование и укладка нагревательных матов

Нагревательные маты с аморфной лентой, выпускаются шириной 0.5 м и 1 м. А длина варьируется от 0.5 м до 6 м, с шагом 50 см.

Мощность нагревательных элементов на единицу площади всегда одинакова — 150 вт/м².

Перед покупкой, следует начертить схему размещения нагревательных матов на полу бани. Если парилка будет отделена от моечного отделения, то для предупреждения возникновения эффекта «запирания тепла» от поставленной перегородки, внутри парной следует уложить отдельный контур.

Для соблюдения всех требований, следует придерживаться следующих ограничений

Нагревательные полосы, должны располагаться снизу, а сетка сверху.

Для фиксации используют скотч.

После всех работ этого этапа, необходимо проверить работоспособность конструкции. Для этого её включают на 5–10 минут. Если все полосы равномерно нагреваются, то можно приступить к наклеиванию декоративного покрытия.

Приклеивание декоративного покрытия

Вне зависимости от материала декоративного покрытия, керамическая плитка или керамогранит, приклеивание начинают от желоба.

Хотя уклон очень небольшой, но такая последовательность предупредит возможность сползания свежеприклееных плиток.

Толщину клеевого слоя, рекомендуется выдерживать равной толщине плитки. Это будет способствовать полному заполнению подплиточного пространства, и предупредит появление пустот.

Крупногабаритные плитки предпочтительны при наклеивании на маты аморфного тёплого пола в бане, так как они более равномерно распределяют нагрузку, на нагревательные элементы.

Электрические тёплые полы в бане рекомендуется покрывать плиткой по бесшовной технологии.

Для этого лучше всего подходит керамгранит. У него ровные грани, исключительно низкое водопоглощение и практически нулевой коэффициент температурного расширения, в диапазоне температур от 0 до 50˚C.

Рекомендации по заливке стяжки

Для усиления жесткости стяжки в рабочую смесь можно добавить фибрин. При изготовлении рабочего раствора используются пластификаторы: они продлевают время использования смеси до восьми часов, снижают вязкость, придают составу пластичность.

Раствор замешивают в таком порядке: сначала разводят цемент водой, потом досыпают песок. Размешать до однородной консистенции (лучше дрелью).

Окончательно выровнять поверхность можно самовыравнивающейся смесью.

Продолжаем укладывать электрический теплый пол в бане своими руками под плитку. Через сутки после заливки черновой стяжки (когда смесь затвердеет и на пол будет можно вставать), приступаем к укладке самого пола.

1. Уложить отражающий фольгированный слой.
2. Уложить еще одну армирующую сетку, зафиксировать к ячейкам кабель. Можно уложить кабель без сетки и зафиксировать монтажной лентой.
3. Уложить между витками кабеля температурный датчик в гофре. Провода от него подвести к терморегулятору. Сам регулятор установить на стене.
4. Залить сверху чистовую стяжку толщиной больше трех сантиметров (тоньше – потрескается). При устройстве чистовой стяжки задают небольшой уклон для стока воды по направлению к воронке.
5. Уложить напольную плитку.

Чтобы вода не подтекала к нижним венцам, по периметру стены выполняют отбортовку. Нужно установить вдоль стен несколько деревянных брусков для вентзазора, уложить на бруски водостойкий гипсокартон или другой аналогичный материал. Приклеить плитку.

Заделать стык между плиткой напольной и отбортовкой герметиком. Верхушку цоколя закрыть плиткой, уложенной горизонтально.

Пользоваться теплым полом можно после полного схватывания бетона, не меньше чем через 10 дней.

Финишные работы

После застывания плиточного клея, обрезают демпферную ленту чуть ниже уровня плитки. Образовавшуюся ложбинку заливают силиконовым герметиком.

Рекомендуется дополнительно обработать силиконовой композицией щели между напольными плитками. Даже если они минимальной толщины, тщательное втирание силикона, ликвидирует возможность будущих протечек.

Сборка каркаса и стропильных ферм

Сборка стен

Стены мы собирали из тех же досок сечением 150 х 50 мм, скрепляя их между собой при помощи металлических перфорированных пластин (уголков). В теории расстояние между стойками должно составлять от 60 см до одного метра, у нас так и получилось, если не считать, что над и под перемычками окон доски установили несколько ближе друг к другу.

За два дня собрали все 4 стены

Сборку мы производили на лужайке около бани, так гораздо удобнее было производить замеры, распил и фиксацию. Сборка производится очень просто – сначала скрепляются две верхних и две нижних доски, затем собираются прямоугольники окон, после чего добавляются недостающие перемычки и опоры. Дополнительно мы укрепили конструкцию стен укосинами.

Установили стены

Стены устанавливали поочередно, начиная с фронтальной. В одиночку и даже вдвоем очень трудно установить конструкцию без перекосов, поэтому сборку производили впятером – я, мой сын и трое помощников. Стены между собой и с полов скрепляли нержавеющими гвоздями длиной 100 мм, вбивая их в два ряда через каждые 45-50 см.

Установили стены

Стропила

Помощники затаскивают стропильные фермы, а мы их крепим снизу к силовым уголкам Стропильные фермы сделали с уклоном 45 градусов и укрепили двумя подкосами. Изготовив одну ферму и скрепив элементы перфорированными пластинами, я продолжал работу, используя первый треугольник в качестве шаблона для остальных. Стропила крыши моей бани будут опираться на доски верхней обвязки, крепиться к ней уголками.

Стропильные фермы

Стропильная ферма, выполняющая функцию фронтона, была усилена четырьмя вертикальными планками, а по центру я прибил две перемычки, чтобы в дальнейшем установить вентиляционное окошко.

Один из фронтонов

Каркас и почти готовая крыша Крепеж для стропил

Этап 5: Стропильная система

В качестве балок перекрытия и стропил для каркасной бани следует использовать брус сечением не менее 15х5 см, предварительно обработанный антисептиком. Их необходимо ставить на ребро, а после скреплять между собой длинными шурупами и металлическими пластинами

При установке в вертикальное положение важно зафиксировать общую стяжку коньковым бруском такого же сечения. Балки всегда выпускают наружу на расстоянии от 40 см, что позволяет впоследствии правильно застелить кровельный материал

Обрешетку для кровли делают из досок толщиной до 25 см, укладывая ее непосредственно от конька крыши.

При строительстве небольшой каркасной бани стропильную систему можно собирать на земле, что существенно удобнее, если работает несколько человек. В качестве кровельного материала подойдет мягкая или металлическая черепица, уложенная на слой теплоизоляции и ветро-влагозащитную мембрану.

Устройство напольного перекрытия

Схема «пирога» пола (снизу-вверх):

• накат чернового пола – OSB-3 (толщина 6мм);
• гидроизоляция и ветрозащита – «Изоспан A»
• утеплитель – эковата
• щит из OSB-3 (толщина 18 мм);
• утеплитель – ЭППС, 5 см;
• пароизоляция – «Изоспан D»;
• арматурная сетка;
• кабели теплого пола;
• стяжка;
• плиточный клей;
• плитка.

Теперь подробнее о каждом слое.

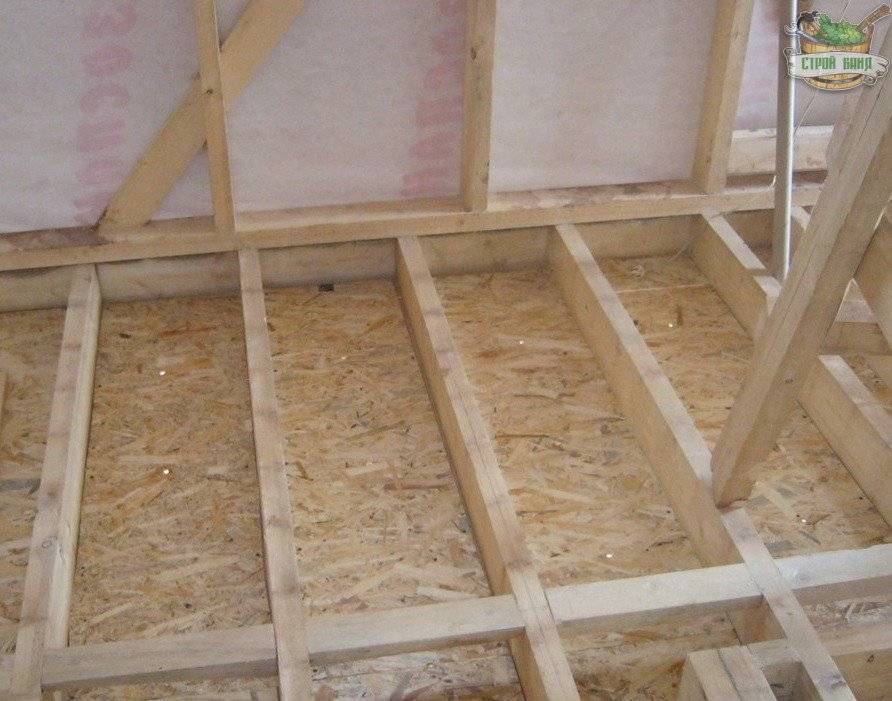

Шаг #1 — накат чернового пола

С нижней стороны лаг были прибиты листы OSB-3 толщиной 6 мм. На них высверлены дренажные отверстия для проветривания. Также вырезано отверстие под выход слива.

Монтаж чернового пола из листов OSB-3

Шаг #2 — гидроизоляция перекрытия

На накат укладывалась гидроизоляционная и ветрозащитная пленка «Изоспан А». Все стыки проклеивались строительным скотчем.

По плану приточное вентиляционное отверстие в бане будет проходить под печкой. Для его организации между лагами был установлен металлический короб от вытяжки. Также смонтирован тройник слива.

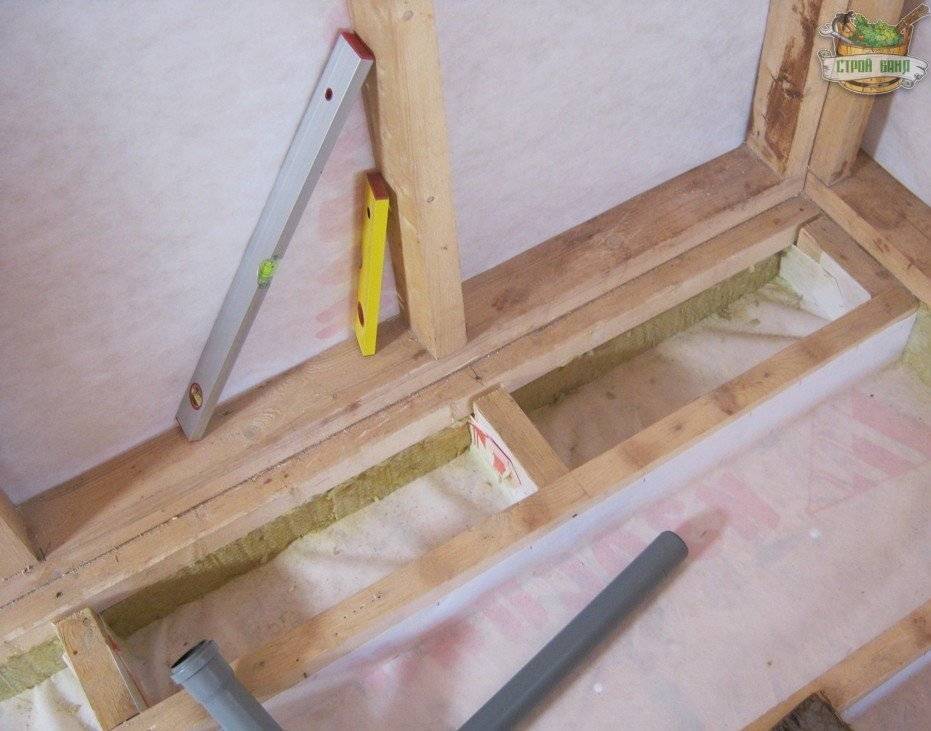

Монтаж короба приточного вентиляционного отверстия

Шаг #3 — утепление эковатой

Первый слой утепления – эковата. Но так как в перекрытии были образованы ниши между лагами и нижней обвязкой стен (куда сложно доставить эковату), они были заполнены утеплителем «Rockwool».

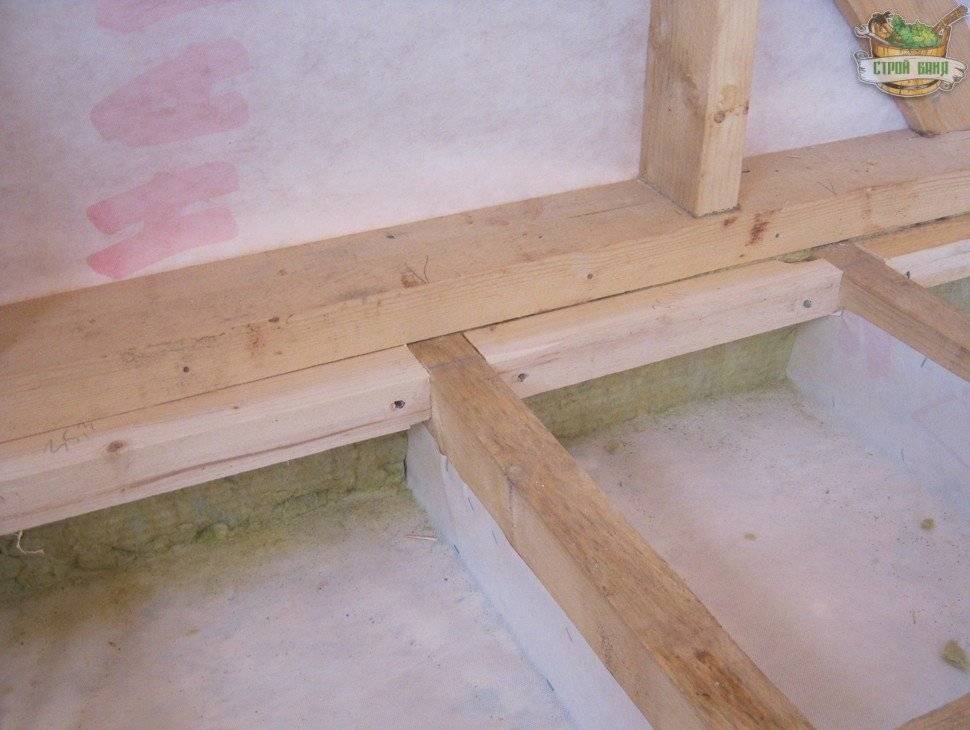

Утеплитель «Rockwool» уложен в нишах под обвязкой стен

Эковату я взбивал электродрелью. В процессе материал увеличился примерно в 2,5-3 раза от начального объема. Распушенный утеплитель укладывался вручную между лагами, на гидроизоляцию. Поверхность была уплотнена и выровнена правилом вровень с лагами. На этом этапе выполнена организация слива.

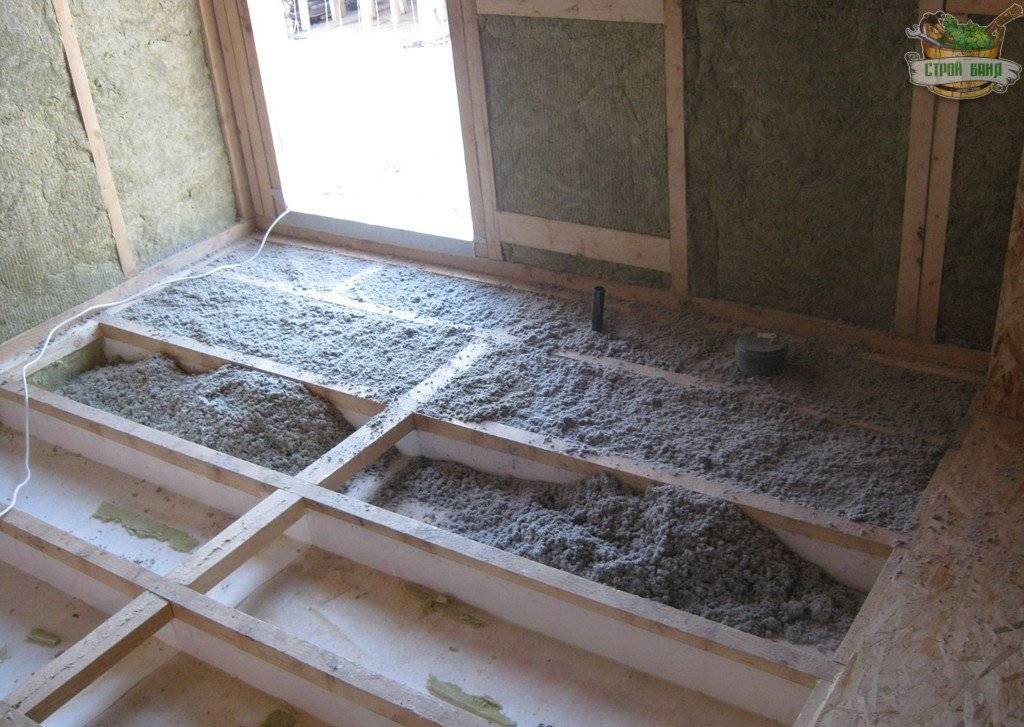

Укладка эковаты между лагами пола

Шаг #4 — обшивка OSB-3

Далее эковата была закрыта еще одним слоем OSB-3. Листы нарезались на части так, чтобы их края располагались на лагах. Между лагами и нижней обвязкой каркаса стен также закреплены деревянные закладные, служащие опорами для OSB-3.

Закладные из бруса для опоры OSB-3

Учитывая возможное расширение (набухание), OSB-3 укладывались с небольшим зазором в 2-3 мм. Закреплялись – саморезами к лагам.

Обшивка лаг листами OSB-3

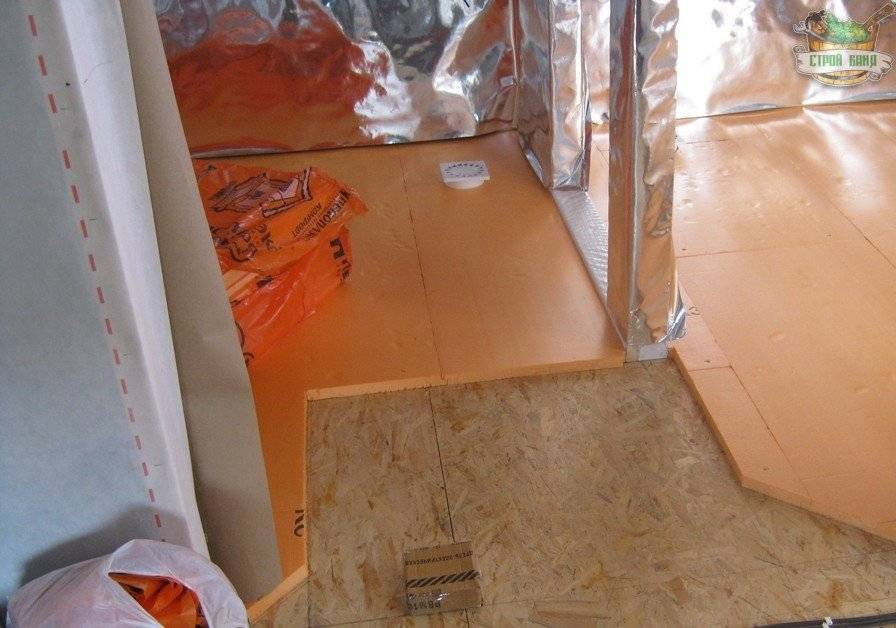

Шаг #5 — утепление плитами ЭППС

Следующий шаг – дополнительное утепление пола слоем ЭППС (экструдированным пенополистиролом). Плиты были уложены в разбежку. Для этого целые плиты приходилось разрезать строительным ножом (у кого есть электролобзик – лучше воспользоваться им).

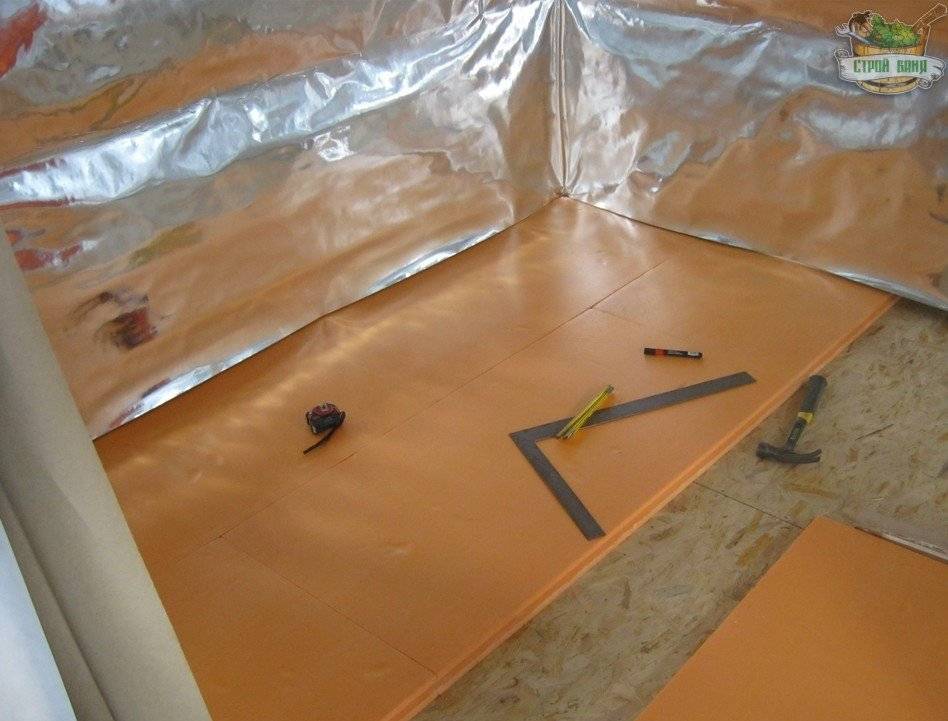

Утепление пола листами ЭППС

Выполнена гидроизоляция слива. Вокруг слива на двустороннем скотче приклеен «Изоспан D», стыки между трубой и пленкой залиты герметиком.

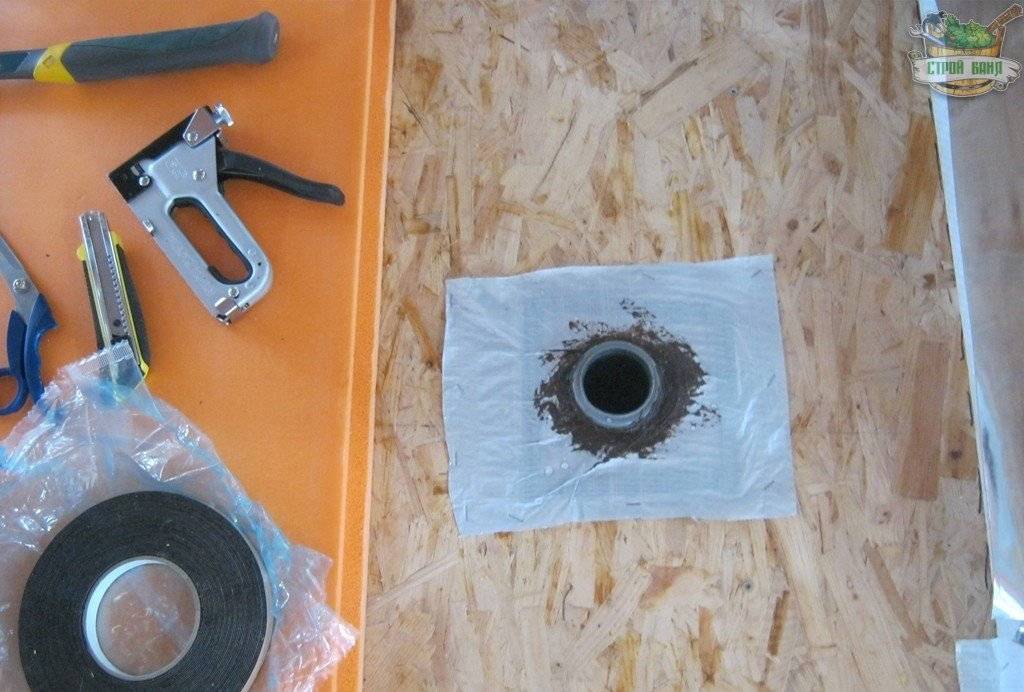

Гидроизоляция слива с помощью пленки «Изоспан» и герметика

Оставлено место для устройства бетонной плиты под печь.

В месте, где планируется заливать бетонную плиту под печь, ЭППС не укладывается

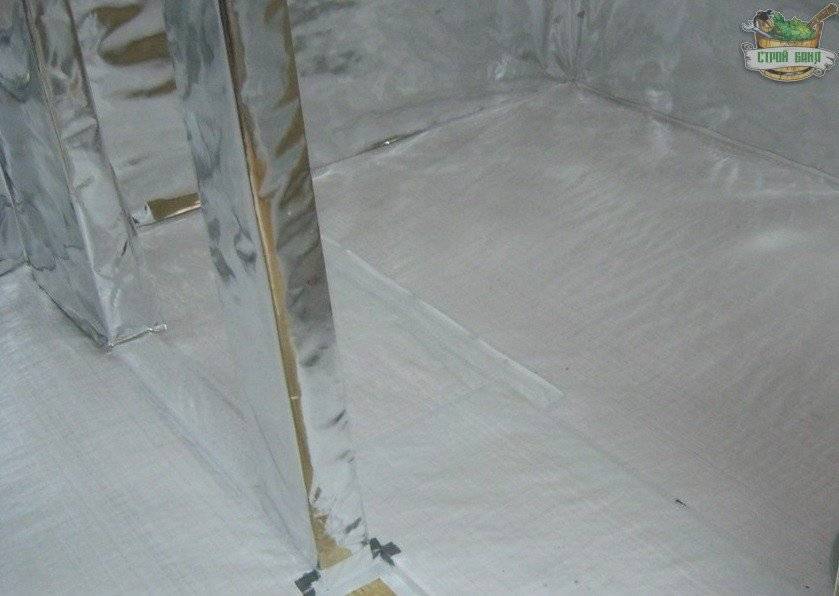

Шаг #6 — размещение пароизоляции

Поверх ЭППС настелена пленка пароизоляции «Изоспан D», пристрелена к ЭППС степлером. Пленка уложена внахлест (на 5 см), стыки проклеены строительным скотчем. Для предотвращения гниения нижней обвязки каркаса пленка заведена на стены (на 10-15 см) и соединена с пароизоляцией стен.

Организация пароизоляционного слоя из пленки «Изоспан D»

Особенности и варианты монтажа

Установка кабельного теплого пола и инфракрасной пленки имеет свои отличия. Перед укладкой любой системы обязательным моментом является правильная подготовка рабочей поверхности. Такой процесс необходим не только для качественного монтажа системы, а и для ее безопасной работы.

Подготовка основания

Пол для бани выполняется посредством стяжки. Если работы осуществляются по грунту, то требуется черновое покрытие.

Стяжка пола состоит из таких прослоек:

• гидроизоляционный пласт – полиэтиленовая пленка;
• утеплитель – пенопласт, минвата или керамзит;
• теплоотражающий экран;
• арматура – металлическая сетка.

Пример электрического теплого пола в бане

После укладки такого пирога осуществляется стяжка. Чтобы не возникло впоследствии трещин, рекомендуется заливать слой не менее 5 сантиметров.

Укладка кабельного пола

Монтаж электрической системы кабельного типа в бане должен осуществляется строго с соблюдением всех мер безопасности

Особое внимание при установке следует уделить деревянным перекрытиям. Все детали из дерева необходимо тщательно изолировать. Также рекомендуется их обработка огнезащитными средствами

Также рекомендуется их обработка огнезащитными средствами.

Для укладки кабельного теплого пола необходимо:

1. Система нагрева монтируется на подготовленную основу, которая включает теплоизоляционный и гидроизоляционный слой.
2. Перед тем как монтировать кабель следует произвести установку терморегулятора. В приборе предусмотрен специальный отвод для подключения заземления.  Так как баня это помещение с повышенной влажностью, то требуется установка устройства защитного отключения с автоматическими выключателями.
3. Для укладки можно использовать уже готовые маты с вмонтированным кабелем. В этих теплоизоляционных плитах проводник размещен с определенным шагом, поэтому укладка намного упрощается.
4. Если используются специальные маты, то замеры делать не нужно, так как кабель в них уже вмонтирован с определенным шагом. Для укладки электрического провода вручную часто используется специальная фольгированная подложка с разметками.
5. Кабель прокладывается на расстоянии от стены не менее 5 сантиметров. От любых нагревательных приборов обязательно нужно соблюдать дистанцию более 10 сантиметров.
6. Электрический кабель должен лежать без натяжки. Монтировать его нужно по заранее намеченной схеме. В процессе укладки следует не допускать перегибов провода. Все чертежи по расположения кабельной системы рекомендуется сохранять. Это позволит в дальнейшем без проблем просверлить отверстие в полу во время ремонта или обустройства бани.
7. После установки кабельной системы теплого пола осуществляется первичное тестирование устройства. Полная проверка рабочего процесса электрического контура позволяет определить качество укладки оборудования.
8. На правильно оформленную контурную систему обогрева выкладывается арматура в виде сетки. Далее проводится заливка пола.

Напольное покрытие можно монтировать после полного отвердения стяжки. Плитку рекомендуется выкладывать по истечении тридцати дней.

Монтаж инфракрасного пола

Пленочная система обогрева пола является менее мощным отопительным оборудованием, но более безопасна и хорошо сочетается с покрытием деревянного типа. Перед монтажными работами, как и в первом случае обязательно выполняется подготовка основания. При этом используется материалы, защищающие от влаги и теплоизоляционное покрытие.

Процесс укладки такой системы теплого пола имеет такие особенности:

1. На правильно оформленную поверхность равномерно выкладывается инфракрасная пленка. Для ее фиксации к полу используется скотч.
2. Пленочное тепловое устройство сверху покрывается специальной сеткой. На нее наносится предназначенный для напольного покрытия раствор клея, который должен полностью и равномерно покрывать поверхность пленки.
3. Далее можно делать облицовку банного пола.

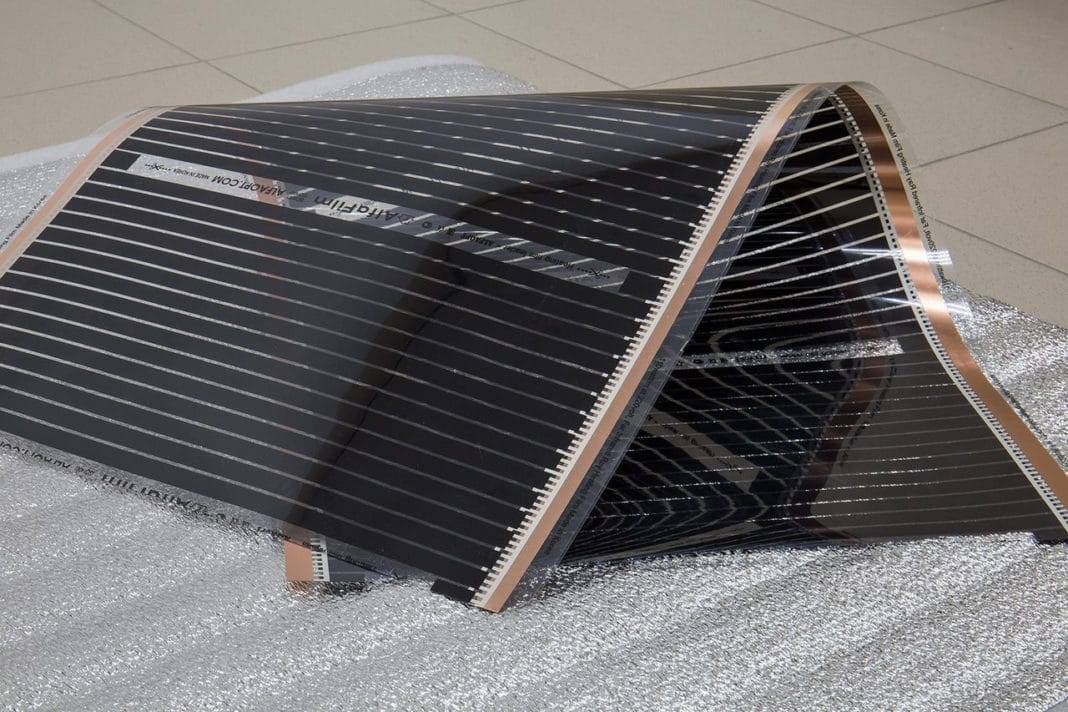

Инфракрасный теплый пол

Запуск отопительной системы пленочного типа можно осуществлять после полного застывания клеевого раствора. Перед укладкой финишного покрытия обязательно следует провести проверку всего нагревательного оборудования.

Монтаж системы подогрева полов

Для проведения работ понадобятся инструменты и приспособления: емкость и миксер для замешивания бетона, шпатель, правило, ножницы для обрезки пластиковых труб, маяки, емкость для подогрева битума.

Из материалов нужно подготовить: готовую сухую песчано-цементную смесь (или отдельные ее компоненты), гидроизоляцию (можно взять рубероид и битум), теплоизоляцию (например, Пеноплэкс), демпферную ленту, хомуты, арматурную сетку, фиброволокно, дюбель-грибы, пластиковые трубы диаметром 1,6 см.

Фиброволокно для армирования стяжки

Шаг 1. Основание очищается. Если обнаружены дефекты в виде трещин или выбоин, требуется залить тонкую стяжку для выравнивания поверхности (предусмотрев при необходимости водоотвод). Сливной желоб должен быть выполнен из нержавейки или пластика. После этого придется ждать затвердения бетона.

Шаг 2. Проводится гидроизоляция основания. Для этого на черновой пол ровным слоем наносится подогретый битум. На нем размещаются полотна рубероида (с нахлестом в 100 мм). После этого процедура повторяется: слой битума и слой рубероида. При этом располагать полосы рулонной гидроизоляции в разных слоях следует перпендикулярно друг другу. Неприятный запах со временем выветрится.

Гидроизоляция пола в бане

Шаг 3. Для снижения потерь тепла укладывается теплоизоляция. Она должна быть жесткой. Толщина листов — не менее 100 мм. При монтаже нужно следить, чтобы между элементами не было щелей.

Укладка теплоизоляции

Шаг 4. Укладывается металлизированная подложка.

Шаг 5. Размещается армирующая сетка (диаметр проволоки — 4 мм, размер ячейки сетки — 150х150 мм). Она нужна для придания жесткости конструкции и закрепления контуров.

Шаг 6. Периметр помещения обклеивается демпферной лентой. Она производится из вспененного полиэтилена. Предназначение ленты — компенсация возможных тепловых расширений бетонной стяжки (от этого воздействия возможно появление трещин). На ней для удобства монтажа нанесен клеевой слой. Однако рекомендуется дополнительно закреплять ленту дюбель-грибами.

Шаг 7. Контур из пластиковых труб укладывается по спирали. Для этого на начальном этапе трубы размещаются по периметру помещения. Постепенно, с шагом 25 или 30 см, они заворачиваются к центру. От центральной точки раскладка контура проводится в обратном направлении (параллельно предыдущему) так, чтобы в итоге между трубами осталось 12,5 или 15 см.

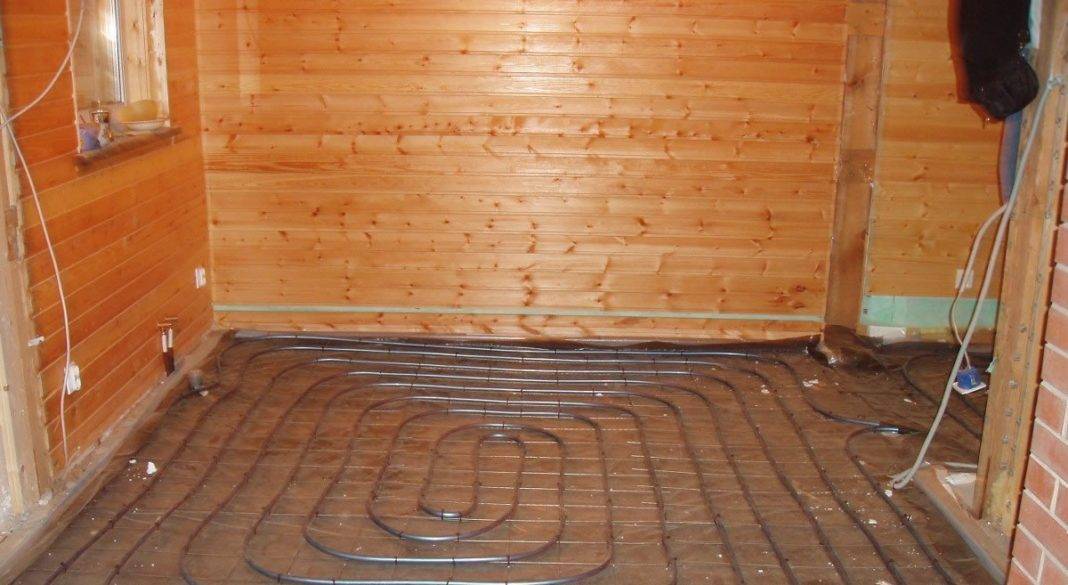

Уложен контур из пластиковых труб

Фиксируется контур при помощи хомутов, которыми трубы закрепляются на армирующей сетке.

Шаг 8. Тепловой контур подключается к теплообменнику. Проводится тестовый запуск системы. Рекомендуется оставить работающий теплый пол на два дня. Таким образом получится проверить его на работоспособность и герметичность соединений. Если никаких проблем не было обнаружено, можно переходить к заливке системы стяжкой.

Шаг 9.  Замешивается раствор из ЦПС и воды. Для этого удобнее использовать бетономешалку. Но при ее отсутствии можно обойтись и подручными средствами (емкостью большого размера и лопатой). Для повышения прочности основания в смесь рекомендуется добавить фиброволокно.

Цены на бетономешалки электрические

бетономешалка электрическая

Улучшить эксплуатационные характеристики бетонного состава можно при помощи добавления пластификатора.

Инструкция по применению пластифицирующей добавки

Предварительно на основание следует установить маяки для определения уровня заливки. Над трубопроводом стяжка должна возвышаться примерно на 5 см. Если из помещения нужно сделать отвод воды, необходимо предусмотреть некоторый уклон в направлении отверстий для слива. Бетонный раствор заливается на основание и равномерно распределятся (при помощи правила и шпателя) по маякам. После того как уровень пола определен, маяки можно вытаскивать, а образовавшиеся углубления нужно залить тем же раствором.

Заливка бетонного раствора

После набора бетонным основанием прочности (на это обычно требуется 4 недели) можно приступать к укладке декоративного покрытия. Чаще всего в этом качестве выступает плитка. Не нужно забывать о том, что перед фиксацией плитки на клеевой состав стяжку требуется обработать грунтовкой.

Тёплый пол в бане

Качественный водяной обогрев в бане вполне по силам сделать каждому, кто хоть немного владеет навыками проведения отделочных работ. Используя в качестве источника тепла печь, есть возможность значительно снизить затраты на оборудование, а также расходы на электроэнергию. Итогом работ станут комфортные условия для всех, кто любит проводить время за приемом банных процедур.

Облицовка напольной плиткой

Застывшая стяжка покрывается грунтовкой по бетону (я использовал Knauf «Бетонконтакт»). Для облицовки пола была выбрана керамическая плитка с шероховатой поверхностью и малым уровнем водопоглощения (2%). Такой кафель рекомендуют для использования во влажных помещениях с высокой проходимостью и вероятностью повреждений.

Укладка плитки выполняется на влагоустойчивый клей, в данном случае был использован Ceresit CM 11. С помощью крестиков между плитками формировался шов 5 мм. Уровень облицовки контролировался строительным уровнем.

На последнем этапе облицовки выполнялась затирка швов. Обычную цветную затирку я решил не использовать, ввиду того, что на полу она бы быстро приобрела грязно-серый цвет. Поэтому швы были затерты тем же клеем для плитки. Неплохо использовать для этих же целей обычный цементный раствор. Получается аккуратно, смесь не выпадает из швов, долго сохраняет свой первоначальный внешний вид. И по прочности не уступает самым дорогостоящим затиркам.

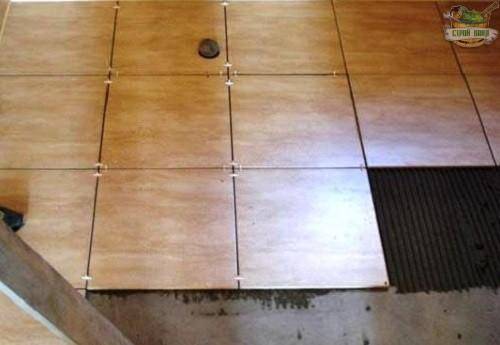

Укладка плитки на стяжку в каркасной бане

Вот такой пол у меня получился в каркасной бане. Главное — красивый, теплый, влага на нем не застаивается, никаких посторонних запахов не наблюдается.

Как врезать печь в стену

Перед тем, как установить печку в бане между двумя помещениями, следует подумать о пожаробезопасности конструкции. В случае, если вы решили устанавливать печь подобной конструкции еще на этапе проектирования бани, то в процессе строительства можно часть стены около будущей печи сделать кирпичной.

Если вы приобрели готовую печь в магазине, то в прилагающихся к ней документах содержится вся необходимая информация о расстояниях и необходимых отступах при строительстве. Данных расчетов нужно придерживаться неукоснительно.

Если необходимо отклониться от рекомендуемых чисел, то расстояния можно лишь увеличивать, однако ни в коем случае не уменьшать.

В случае с самодельными печами, нужно придерживаться общепринятых средних значений:

• Если ближайшие к печи горючие перекрытия не имеют дополнительной изоляции, то расстояние между ними должно быть не менее 36 см, однако лучше увеличить данный показатель до 50 см;
• В случае с защищенным теплоизолирующим слоем горючими перегородками, промежуток до печи может быть не менее 25 см, для более мощных печей – 35 см.

Промежуток, оставленный между печью и деревянной стеной, прокладывается кирпичом по всему периметру, однако он также не прилегает вплотную к топливному механизму. Размер требуемого зазора указан в инструкции, обычно он не меньше 25 мм. Данное расстояние заполняется базальтовой ватой или другим утеплителем, только не стекловатой. Дело в том, что она способна выдерживать температуру лишь до 350 градусов, а при более высокой начинает плавиться и терять свои свойства.
