Способы подключения полотенцесушителя и самые распространенные ошибки

Виды кабельного нагревателя

Греющий кабель бывает двух видов:

Резистивный. Обладает низкой стоимостью. Достаточно прост в монтаже. Обычно применяется в быту для обогрева труб диаметром до 40 мм и для оснащения системы тёплого пола. Принцип работы этого элемента заключается в укладке специальных датчиков и провода по всей длине трубопровода. Датчики реагируют на любые изменения температуры и периодически подключают и отключают систему обогрева.

Укладывать провод можно спиральным и ленточным способом. При помощи алюминиевой ленты он крепится к трубам. Во время монтажа ни в коем случае нельзя допускать его чрезмерного натяжения. Для равномерного распределения тепла можно обмотать провода и трубы алюминиевой фольгой. Также нужна надёжная система теплоизоляции. Для теплоизоляции подойдёт минеральная вата.

Саморегулирующийся. Используется для обогрева труб диаметром больше 40 мм, ёмкостей, кровли, электрощитов, водостоков и прочего. Этот греющий провод представляет собой 2 изолированных проводника находящихся в полимере, который, под воздействием перепада температуры, изменяет сопротивление. Это значит что при снижении температуры воздуха сопротивление полимера снижается и сила тока увеличивается, что приводит к увеличению производимого тепла. При этом не нужны никакие регуляторы температуры и электронные датчики.

Если температура воздуха поднимается, то этот процесс идёт в обратном направлении. Саморегулирующийся греющий кабель имеет длительный срок службы. Экономичность и безопасность кабеля обеспечивается надёжной изоляцией.

Преимущества саморегулирующихся кабелей

  • У саморегулирующегося кабеля более высокая устойчивость к скачкам напряжения. В случае если напряжение повышено длительное, время кабель не сгорит.
  • Саморегулирующийся кабель можно резать на куски нужного размера. А вот у резистивных фиксированная длина.

Виды конструкций, материалы

Полотенцесушитель, чья прямая обязанность — обеспечение быстрого высыхания белья, исполняет и другую роль — служит обогревателем.

Принцип работы

Все устройства классифицируются по типу теплоносителя.

  1. Водяные. Это классика — змеевики, через которые проходит горячая вода. Чаще их подключают к водопроводному стояку, реже (как правило, в частных домах) — к отопительной системе.
  2. Электрические. Эти полотенцесушители нагреваются благодаря электричеству. Достоинства — отсутствие необходимости их монтажа в определенном месте (по соседству с трубами), возможность регулировки и выключения для экономии электроэнергии.
  3. Комбинированные — водяные и электрические одновременно: два змеевика, один из которых может быть поворотным, имеют разные источники тепла. От предыдущих изделий их отличает повышенная цена.

Самостоятельный монтаж возможен, если куплена водяная модель. В этом случае посторонняя помощь не понадобится. Электрические либо комбинированные полотенцесушители требуют навыков. Чем проще сама конструкция, тем легче самостоятельно справиться с ее подключением.

Материалы

Стоимость и надежность полотенцесушителей зависит от материалов, идущих на их изготовление. К ним относится:

  1. Обычная сталь. Это самый бюджетный вариант. Недостатки его относительны: это массивность и не слишком привлекательный вид. Однако первый минус превращается в достоинство, так как эти тяжелые конструкции долговечны, второй устраняется покраской.
  2. Нержавеющая сталь. Это несомненный лидер, если иметь в виду соотношение цены и качества. Эти полотенцесушители долговечны, надежны, выглядят эффектно без всякой отделки. Коррозия, перепады температур, давления им тоже нипочем.
  3. Латунь. Медь. Такие модели чаще имеют сложные формы, они стойки к коррозии, но не способны так же непоколебимо переносить перепады давления, как и сталь. Медь отличает высокая скорость сушки полотенец, однако большая цена — обратная сторона этой медали.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

  • отводы сделаны уже чем межосевое расстояние полотенцесушителя;
  • сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Схема 1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

  • Работает при любом направлении подачи в стояке.
  • Не зависит от скорости циркуляции в стояке.
  • Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
  • Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

  • Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
  • При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо». Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения

Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Боковое подключение

По надежности способ превосходит предыдущий, если соблюдены условия:

  • Ветки проложены с уклоном не менее 3 мм / 1 м.
  • Прибор установлен выше обратного контура.
  • Отсутствуют петли на подводах.

Лидирует диагональное подсоединение. Подвод выполняют к верхнему дальнему углу, остывшую воду отбирают от нижнего ближнего. Траектория потока исключает застойные зоны внутри сушилки.

Подключиться с одной стороны проще: трасса не пересекает габариты лесенки. При верхней подаче в обоих случаях эффективно действует «гравитационный насос».

Установка радиаторов с боковым или диагональным подключением выше врезки в стояк увеличивает вероятность завоздушивания.

Наличие смещенного или зауженного байпаса при нижней разводке увеличивает риск остановки потока. Движение жидкости прекращается, когда давление искусственной циркуляции уравнивается с гравитационным напором от разности температур и плотностей.

Ситуацию провоцируют:

  • Длинные трубопроводы.
  • Заниженное сечение плетей.

Помогает перенос лесенки ближе к магистрали, замена зауженных участков. Зачастую полотенцесушитель не греет из-за зарастания стальных труб. Пластиковые изделия меньше подвержены «недугу».

Разновидности бокового подсоединения:

  • Простое – с наружной резьбой или накидной гайкой, подходит для открытой прокладки линий.
  • Через углы – способствует равномерному прогреву решетки.
  • Заднее – оптимально сопрягается с трассой, спрятанной за отделкой.

Подключаем классический полотенцесушитель (змейка) к стояку ГВС

Первые полотенцесушители в ванных комнатах были сделаны просто из куска изогнутой трубы и являлись частью стояка. Не самый эстетичный вариант, но эффективный и не мешающий циркуляции. Позднее, стали вместо некрасивой трубы вставлять готовый «полотенчик» (на фото справа).

Старый вариант из трубы и его правильная замена

Насчет эстетичности такой замены можно поспорить, но сделано все правильно. Прибор является частью стояка, имеет такой же диаметр, не влияет на циркуляцию. Греется при этом отлично. Есть у такого решения и минусы:

  • в случае повреждения/необходимости замены, надо перекрывать весь стояк;
  • нет возможности регулировать температуру.

На фото ниже представлены очень похожие другие варианты, но они неверны. На фото слева установлены фитинги, которые заужают сечение трубы. Их целых четыре и они сильно мешают циркуляции. Страдают все, кто подключен к этому стояку. Эта схема подключения полотенцесушителя малоэффективна для владельца, так еще и вредим всем остальным абонентам.

Неправильное подключение: нарушение циркуляции

На фото справа ситуация еще хуже. В дополнение к фитингам установлены еще и запорные краны. Может стоять еще и терморегулятор. Перекрыв/отрегулировав воду в своем полотенцесушителе, вы перекрываете воду на всем стояке.

Чтобы правильно реализовать возможность отключения водяного полотенцесушителя, в правой схеме перед кранами надо добавить байпас — прямой участок трубы, по которому будет протекать вода вне зависимости от того, есть циркуляция через полотенцесушитель или вода перекрыта.

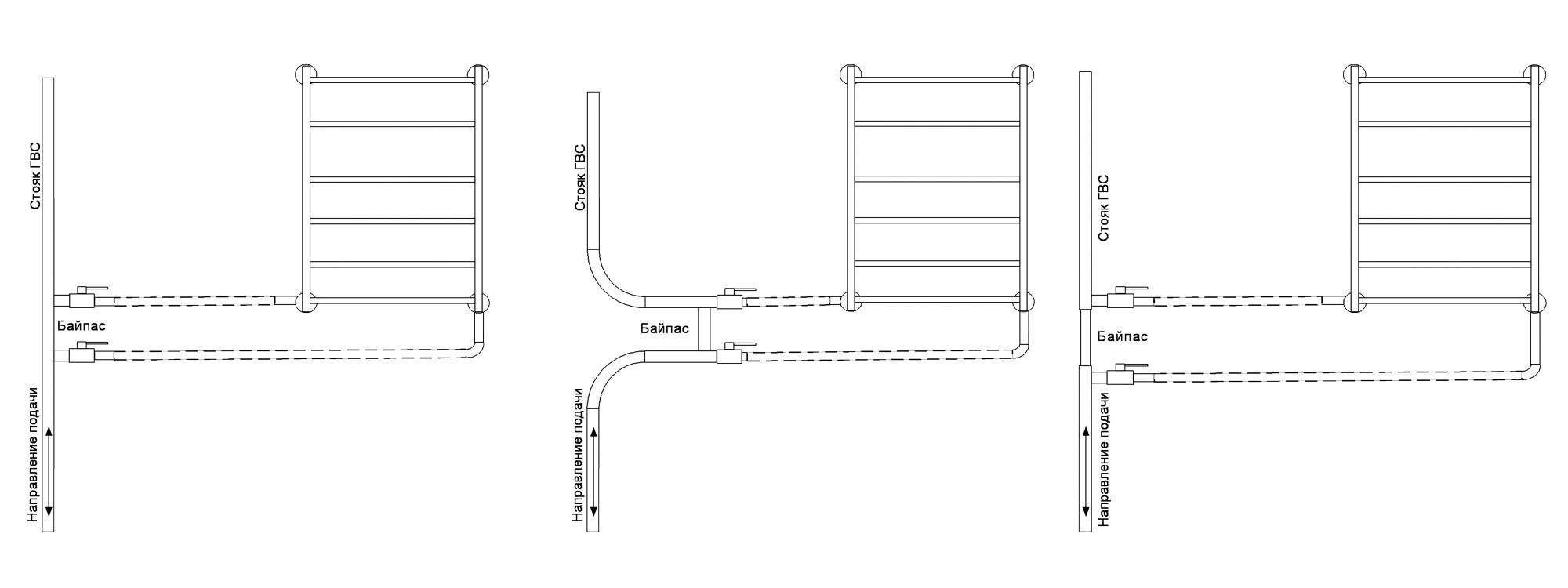

Виды байпаса для подключения водяного полотенцесушителя

Некоторые уверены, что при незауженном и несмещенном байпасе полотенцесушитель не будет греться. Будет. Проверено. Могут быть вопросы, только если полотенцесушитель большой, с многочисленными перекладинами. В этом случае, возможно, смещенный и зауженный байпас и нужен. Остальные отлично работают и при других способах подключения. А для обеспечения хорошей циркуляции, подводящие трубы делайте с небольшим уклоном. Причем уклон небольшой — в несколько градусов. Точки подключения на стояке должны быть расположены чуть шире, чем требуется для прямого подключения.

Как подобрать детали для подключения

При выборе кранов и фитингов следует поинтересоваться тем, насколько эти элементы подходят один к другому в плане электрохимической совместимости. Иначе контакт деталей создаст гальваническую пару. Этот момент относится к совместимости стали с латунью, поскольку в результате коррозии узловое соединение становится негодным. Иногда требуется выполнить соединение труб с кранами разного диаметра. Для этого достаточно воспользоваться переходником, который носит название “американка”.

Для быстрого демонтажа агрегата в случае ремонта отключать систему не потребуется, если схема врезки полотенцесушителя предусматривает наличие байпаса, т.е. детали, представляющей собой важный элемент схемы подключения.  Работа по установке байпаса осуществляется на предварительной стадии монтажа сантехнического прибора. Для многоквартирных домов не допускается применение запорной арматуры на байпасах, поскольку перекрытие стояка из одной квартиры противоречит правилам общего пользования системой ГВС. Схема установки агрегата с байпасом и запорной арматурой подходит только для частных домов, оснащенных термостатическими приборами.

Перед подключением полотенцесушителя следует позаботиться об установке запорных кранов, позволяющих управлять работой прибора. С этой целью можно воспользоваться 2-позиционными, многооборотными и шаровыми вариантами. Трубы, которые не имеют резьбы, оснащаются подходящим фитингом. Если применяются специальные сальники, то прибор становится поворотным. Такие модели способны выдержать нагрузку до 5 кг. Чтобы не создать в контуре избыточное гидравлическое давление, потребуется взять прибор с подходящим диаметром труб. При этом следует учесть, что существующий отопительный контур или стояк для горячей воды состоит из труб с меньшим диаметром.

Демонтаж

Довольны распространены ситуации, когда ещё до подключения нового полотенцесушителя приходится снимать старые изделия. Для подобных случаев получили распространение следующие схемы подключения полотенцесушителя старых модификаций:

  • для современных устройств;
  • для змеевиков старого образца.

Демонтаж современной конструкции

Если в ванной комнате имеется современная модель полотенцесушителя, установленная с соблюдением всех требований и имеющая разъемные соединения, то при выполнении работ по его демонтажу трудностей возникнуть не должно

Особое внимание здесь следует обратить на то, чтобы конструкция устанавливаемого сантехизделия совпадала со старой моделью, а размеры в центрах присоединительных патрубков были идентичны

Следует убедиться, что центр присоединительных патрубков находится у изделия в том же месте, что и у демонтируемого полотенцесушителя. После снятия старого изделия необходимо путем присоединения к ответным элементам разъемов выполнить монтаж нового, после чего приступают к подключению его к системе и закреплению на стене.

Демонтаж старого змеевика

Куда больше трудностей возникнет, если приходится иметь дело со старым советским змеевиком. При подобном варианте схема монтажа полотенцесушителя с боковым подключением требует его установки одновременно со стояком. Примечательно, что этот элемент может заменяться полностью либо частично. Причем замена лишь части старого трубопровода представляется не лучшим решением, поэтому правильнее всего установить новый стояк. Для реализации подобного замысла, придется получить согласие у соседей снизу и сверху, чтобы можно было подключить к ним новый стояк. Подобные ситуации встречаются довольно часто, так как владельцы осознают, какую большую угрозу представляют старые трубы в перекрытии.

Установка перемычки

Перемычка представляется весьма полезной вещью, так как может прийти на помощь в самых неожиданных ситуациях. Хотя устанавливать ее владелец может только по своему желанию, все же не следует пренебрегать таким советом. Скажем, если в местах соединения полотенцесушителя появились признаки часть течи, причем влаги с каждым днем становится все больше, перемычка поможет предотвратить аварийные ситуации. В таких случаях владельцу нет необходимости связываться с аварийной службой и на протяжении нескольких часов дожидаться приезда специалистов.

Байпас же является эффективным решением подобных проблем. По своему исполнению он выглядит как обычный участок трубопровода. Монтаж этого элемента требует установки на концах полотенцесушителя стандартных шаровых кранов, используя которые владелец может без особых усилий отключить воду в экстренных случаях.

Типовые схемы включения полотенцесушителей

В домах старого житлового фонда для обогрева санузлов и ванных использовался участок стояка, изогнутый в виде буквы «С» или «М». Простота такого ПС, тем не менее, имеет целый ряд достоинств. Будучи включенным в контур ГВС последовательно, прибор обеспечивает постоянство температуры, исключает вмешательство в работу системы других жильцов и практически не оказывает влияния на гидравлическое сопротивление магистрали.

Полотенцесушитель в виде участка стояка хоть и имеет неприглядный внешний вид, но вместе с тем является наиболее неприхотливым обогревающим прибором

С появлением более эстетичных полотенцесушителей из нержавеющей стали возникла необходимость замены прежних приборов с наименьшим вмешательством в работу обогревающей системы. Идеальной можно считать ситуацию, когда внутренний диаметр стояка равняется сечению контура нового ПС. Разумеется, если обогревающий прибор врезают при помощи муфт и сгонов соответствующего диаметра.

Полноценная замена простейшего полотенцесушителя современным устройством из нержавеющей стали возможна только в случае использования фитингов с полноценным проходным сечением — ни о какой установке шаровых кранов не может быть и речи

Если для подключения полотенцесушителя используются краны и фитинги или же новый отопительный прибор состоит из труб меньшего, чем стояк, диаметра, то необходимо использовать байпас. Являясь, по сути, обходным путём для теплоносителя, это простейшее устройство даёт возможность:

  • сохранить циркуляцию теплоносителя по стояку даже в том случае, если ПС будет подключён трубами минимального диаметра;
  • регулировать температуру ПС или провести его демонтаж без влияния на общедомовую систему отопления или ГВС (требуется установка запорных вентилей или термостатического устройства);
  • пропуская через себя основной поток теплоносителя, байпас обеспечивает постоянство температуры теплоносителя для всех квартир в доме.

Со временем застройщики отказались от установки простейших ПС, оставляя за жильцами право выбора и монтажа обогревающего прибора. Для этого на стояке начали делать выводы под полотенцесушитель, одновременно обеспечивая нормальный поток теплоносителя по прямому или смещённому байпасу. Надо сказать, что волноваться по поводу работоспособности таких схем совершенно нет причин – вода гарантированно будет циркулировать по отопительному прибору благодаря принципу «гравитационного насоса». Он основан на том, что остывающий теплоноситель опускается вниз и замещается поступающими сверху массами более горячей воды.

Термограмма полотенцесушителя, работающего на естественной циркуляции, свидетельствует о высокой тепловой эффективности «гравитационного насоса»

По этой же причине наиболее эффективным считается монтаж ПС, при котором теплоноситель подаётся в верхнюю часть обогревающего прибора и отбирается снизу. Обеспечить это условие можно как при боковом, так и диагональном подключении.

Мнение, что последний способ имеет преимущество по части скорости протока и тепловой эффективности сильно преувеличено. Тем не менее, одной из лучших схем считается та, в которой подача теплоносителя происходит в ближний верхний угол, а обратка подключается к удалённому нижнему.

Боковое прямое или диагональное подключение не доставит никаких неожиданностей, если выполнять подключение с учётом необходимых уклонов

В этом случае работоспособность ПС не зависит от скорости и направления подачи теплоносителя, а риск завоздушивания прибора стремится к нулю. Единственное условие – при этом должны соблюдаться уклоны величиной не менее 3 мм на 1 пог. м магистрали.

При боковом подключении совсем неважно, находится ли ПС между точками подачи и обратки или же выступает за их пределы. Единственное, что необходимо учитывать, так это значительное увеличение риска завоздушивания прибора, если его верхняя часть находится выше ветки, по которой полотенцесушитель подключается к стояку

Монтаж полотенцесушителя выше точки врезки в магистраль повышает риск образования воздушных пробок — в этом случае потребуется установка воздухоотводчика (крана Маевского)

Нижнее подключение обогревающего прибора считается менее эффективным и может стать причиной его нестабильной работы.

Работа полотенцесушителей с нижней подводкой очень сильно зависит от давления и направления подачи теплоносителя, поэтому используется несколько схем подключения — с прямым, смещённым или зауженным байпасом

Данный вид монтажа рекомендуется использовать только при верхней подаче, а также в системах с принудительной циркуляцией теплоносителя.

Заключение

Полотенцесушитель представляется сложным сантехническим изделием в плане его подключения к системе горячего водоснабжения. В процессе выполнения работ по его установке необходимо выполнить множество разных операций, которые могут повлиять на качество монтажа и надежность работы самого сантехнического изделия. Поэтому только квалифицированный специалист, имеющий практический опыт работы, способен наиболее качественно выполнить подключение полотенцесушителя к стояку с горячей водой. Если вы не обладаете подобными навыками, не следует понапрасну рисковать, а лучше всего поручить эту работу персоналу обслуживающей организации.
