Почему кипит котел: причины и способы устранения неполадок

Проблемы с отопительным контуром

Насос должен быть подобран согласно требованиям отопительного контура.

Не всегда сбои в режиме работы контура отопления связаны с неисправностью основного нагревательного элемента. Если котел работает, но не греет батареи, причину нужно искать в самой разводке.

Перечень основных неисправностей контура отопления:

  • засорился фильтр на обратке или игольчатый кран (кран Маевского);
  • недостаточная мощность циркуляционного насоса;
  • не соблюдены правила монтажа контура отопления с естественной циркуляцией.

Любая из вышеперечисленных проблем должна решаться до начала отопительного сезона. В противном случае помещение на несколько дней может остаться без тепла, так как ремонт предусматривает полный слив теплоносителя.

Итак, почему котел не греет батареи, если на протяжении предыдущих лет все работало нормально? Причина – грязевая пробка, которая образовала на фильтре контура отопления и собой полностью перекрывает ток теплоносителя. Решается она просто – вода с труб сливается или при помощи байпасов ее циркуляция перекрывается, фильтр прочищается. Чтобы предотвратить повторения подобной ситуации, необходимо произвести полную замену теплоносителя с параллельной промывкой всего контура.

Котел не включается – нет никакой индикации

Практически все современные газовые котлы оснащены платой управления и информационной панелью с жидкокристаллическим дисплеем или светодиодными индикаторами. Если индикация отсутствует в первую очередь необходимо убедится, что на котел подается питание. Обычно электроподключение котла осуществляется через отдельный “автомат” – проверьте, включен он или нет.

Самый верный способ убедиться, что питание на котел подается – проверить мультиметром в режиме вольтметра наличие 220V в месте подключения к плате котла. Если напряжение отсутствует – необходимо локализовать и устранить проблему. В реальной жизни бывает так, что кто-то из домочадцев просто выдернул вилку из розетки.

Защитные предохранители

Также стоит обратить внимание на расположение предохранителей. В некоторых котлах, в зависимости от модели (например, Ariston, Buderus, Vaillant) предохранители располагаются на самой плате, а в некоторых до подключения к плате

Если до котла никаких проблем с подключением электричества нет – следует проверить целостность предохранителей (тем же мультитестером в режиме “прозвонки”).

Если предохранители целы и 220 вольт в контрольных точках есть , но вероятно, что котел не включается из-за неисправности управляющей электроники.

Если в ходе проверки выяснилось, что предохранители перегорели, значит, проблема с электропитанием как минимум была. В этом случае, правильным было бы сначала провести исследования исполнительных механизмов (вентилятора, насоса, клапана приоритета) и проводки котла на предмет наличия короткого замыкания. Тем не менее, на практике даже представители специализированных организаций просто заменяют предохранители на исправные и проверяют котел в работе. Если предохранители снова перегорают, то последовательно выключают высоковольтные части котла для выявления проблемного места (это не рекомендация к действию! Такой подход не совсем правильный).

Несколько запасных предохранителей обычно поставляется вместе с котлом.

Если предохранители перегорают из-за повреждения какого-то из исполнительных механизмов, его необходимо заменить (или устранить причину замыкания). В случае, когда доказано, что механизмы (и проводка) точно исправны – остается сама плата управления. Перегоревшие предохранители свидетельствуют о том, что был факт недопустимой нагрузке на электронику (гроза, импульсный скачок напряжения в сети), поэтому причиной неисправности также может быть короткое замыкание на самой плате.

Попадание воды (влаги) на плату

Попадание воды это одна из наиболее неприятных ситуаций. Хоть плата находится в защитном корпусе, то из-за протечки или образования конденсата вода может попасть внутрь. Часто она попадает в коробку по проводам. Попадание воды практически всегда вызывает повреждение платы, в большинстве случаев неисправимое. На плате от воды будут видны характерные разводы и окисления.

Варистор и блок питания

Часто при повреждении платы котла на ней визуально можно обнаружить обгоревшие или обугленные элементы. Варистор – это защитный элемент платы, который устанавливается на входе схемы. В большинстве случаев это деталь круглой формы синего цвета (но не обязательно). При превышении номинальной нагрузки варистор разрушается и размыкает цепь. В некоторых случаях, если варистор помог предотвратить повреждение электроники, его достаточно выкусить, чтобы устранить разрыв в схеме

Важно! Хотя схема платы будет работать и без варистора, то следует помнить, что варистор является защитным устройством и правильным решением будет его заменить. Блок питания это микросхема, которая также повреждается в первую очередь при импульсных скачках напряжения или во время грозы

Если на ней видны трещины или повреждения, вероятно потребуется диагностика и ремонт платы котла.

Плата дисплея

У некоторых моделей котлов (Vaillant, Ariston, Navien) блок управления состоит из основной платы и информационной платы (платы дисплея). Котел также может не включаться при поломке платы дисплея. Плата дисплея в отличие от основной стоит дешевле, но чаще всего не ремонтируется. В этом случае выявить неисправность можно лишь заменой заведомо исправной детали.

Если газовый котел работает, индикация на дисплее есть, но он не выполняет запуски или выдает ошибки, требуется дальнейшая диагностика.

Как восстановить работу котла

Если техника перегревается, не затягивайте с ремонтом. Бывают случаи, когда газовый котел взрывается, поэтому устраняйте неполадку, как только ее заметили.

Засор и завоздушенность системы

Если вода застаивается и не циркулирует в контуре, это приводит к закипанию. Вы можете слышать, как жидкость внутри булькает. Отключите прибор, дождитесь остывания теплоносителя. Зачастую фильтры с обеих сторон перекрываются вентилями, поэтому вам не придется сливать всю воду из системы. Закрутите краны, достаньте и промойте фильтры.

Изношенные и не подлежащие чистке фильтры лучше заменить.

Воздушная пробка замедляет движение жидкости либо вовсе ее останавливает. Как с этим бороться:

Откройте краны Маевского — они есть на каждом радиаторе. Предварительно подставьте под них емкости;

  • Вы услышите, как воздух с шипением будет выходить из контура. Затем может политься вода. Не закрывайте сразу краны. Дождитесь, пока жидкость сольется и стравится весь воздух;
  • Повторяйте процедуру до тех пор, пока воздушная пробка полностью не ликвидируется.

Отложения накипи

Соли магния и калия откладываются на деталях котла при нагреве свыше 55 градусов. Больше всего накипь оседает в теплообменнике, потому что в нем циркулирует и нагревается жидкость. В результате проходы в трубках сужаются, напор снижается, и в узле закипает вода. Это приводит к перегреву и поломке теплообменника.

В домашних условиях радиатор помещается в металлическую емкость с теплой водой. В змеевик заливается раствор лимонной кислоты. Емкость ставится на плиту, где прогревается в течение получаса.

Чтобы предупредить образование накипи, устанавливайте магнитные фильтры. Их кассеты достаточно менять раз месяц, зато они хорошо смягчают воду.

Неполадки с насосом

При включении котла после длительного простоя нужно проверить насос. Его детали могли залипнуть, а отверстия засориться. Прочистите и замените неисправные детали.

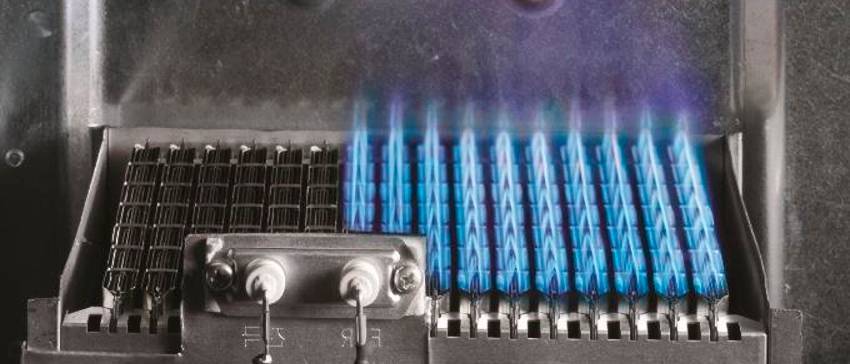

Дефицит воздуха для горения газа

Проблема, смежная с отсутствием тяги. Даже если котёл и дымоход в порядке, отсутствие свежего воздуха, поступающего в топочную камеру горелки, может привести к затуханию пламени.

Из школьного курса физики мы знаем, что для горения требуется кислород. Мощное пламя горелки быстро сжигает его из воздуха, превращая в углекислый газ. Если нового воздуха поступает очень мало, то горение прекращается, пламя спадает, а автоматика выключает подачу газа.

Причиной дефицита воздуха в помещении, где находится котёл, может быть:

  • плотно закрытые окна с уплотнителями;
  • притворённые сплошные двери с высоким порогом;

Мнение эксперта
Филимонов Сергей Винокурович
Мастер по ремонту отопительного оборудования

Для работы атмосферных котлов хорошая приточная вентиляция в котельной или ином помещении, где расположен газовый агрегат, является обязательной!

Почему кипит газовый котел

При нормальной работе техники теплоноситель в контуре прогревается до заданной температуры. После чего естественным путем или принудительно за счет насоса разносится по системе отопления. Так прогреваются радиаторы в помещении. Затем жидкость движется по обратному контуру и возвращается в котел.

В случае перегрева теплоносителя срабатывают термодатчики. В результате работа прибора блокируется. Что делать, если котел закипел? Для восстановления нагрева необходимо найти причину поломки. Иногда система самодиагностики выводит на дисплей код ошибки :

Но если этого не произошло, выявить неполадку можно по внешним признакам.

Что служит причиной перегрева:

  • Засор фильтров;
  • Скопление воздуха;
  • Засор теплообменника накипью;
  • Проблемы с циркуляционным насосом;
  • Несоблюдение нормативов для помещения, где установлено оборудование.

Как определить, что отопительное оборудование требует ремонта?

Любые сбои в работе свидетельствуют о том, что необходимо вызвать мастера. Чаще всего пользователи электрооборудования жалуются на следующие проблемы:

  • Котел перестал включаться и греть;
  • Устройство перенагревается;
  • Вода не нагревается до нужной температуры;
  • Возникают сторонние шумы при работе котла;
  • При работе всех индикаторов теплоноситель остается холодным;
  • Возникает запах гари.

Некоторые пользователи решаются ремонтировать устройство самостоятельно, но это не совсем правильный подход. Чтобы восстановить работоспособность котла, нужно иметь специальное оборудование, инструменты, точно определить причину неполадки, проверить целостность соединений. Профессионал справится с этой задачей без особых проблем, а вот новичку будет сложно.

Стук в котлах и насосах

Котельное оборудование, используемое для обустройства отопительных систем, может работать на различных видах газообразного, жидкого или твёрдого топлива, либо также на электричестве. Однако работа котлов любого типа может сопровождаться теми или иными побочными процессами, которые нередко оказывают воздействие на отопительную систему и могут быть причиной шумов в ней.

В частности, дровяное или угольное твёрдое топливо может приводить к засорению дымохода со снижением силы тяги. Работа котельных на жидком дизтопливе может сопровождаться его неполным сгоранием и скоплением копоти. Всё это нередко приводит к шумам и гудению в отопительных коммуникациях, и требует мероприятий по устранению указанных проблем.

Возможно появление шумов также вследствие неполадок в работе насосов, вентилей либо прочих устройств и механизмов, расположенных в котельной или в подвале. Решением проблемы в таких ситуациях является починка неисправных элементов либо их замена.

В целом, любая конкретная ситуация с возникновением шумов в отопительной системе требует индивидуального подхода, и универсальных методов здесь быть не может. В ряде случаев выявление и устранение неисправностей своими силами может оказаться очень затруднительным, и в таком положении единственным выходом из ситуации является обращение к квалифицированным специалистам.

Используйте рециркуляционный насос

Оптимальный вариант – водонагреватель расположен в непосредственной близости от точек забора горячей воды. Чем он ближе, тем быстрее горячая вода поступит в кран, тем эффективнее она используется. Если такой вариант установки водонагревателя невозможен, то рекомендуют установить рециркуляционный насос.

Насос устанавливают на отрезке между водонагревателем и точками забора горячей воды, обеспечивая медленное движение горячей воды по трубам. Кроме того, если врезать на этом отрезке полотенцесушитель, то он будет выполнять свою прямую функцию в любое время года вне зависимости от работы обогревательного контура котла.

Холодная сварка

Место течи следует хорошо просушить и зачистить. После этого часть пластичной массы быстро размять руками и нанести на дырку так, чтобы диаметр латки был больше на 2-3 см диаметра сквозного отверстия. Дать просохнуть сутки, после чего установить водонагреватель в котел и запустить систему на минимальных температурах

Преимущества:

  • быстрая и простая заделка дырки
  • можно запаять сразу несколько прободнений, включая швы
  • относительно дешевый метод ремонта

Недостатки:

  • нужно время на полное высыхание
  • подходит не для всех видов котлов
  • не работает, если котел функционирует при повышенном давлении и высокой температуре
  • нет гарантии, что котел не будет течь в дальнейшем

Сварка полуавтоматом

Сварка полуавтоматом

Отверстия зачищаются и просушиваются, после чего накладываются швы и точки на самые тонкие участки металлической конструкции. Далее швы шлифуются, затираются, а водонагреватель устанавливается в систему отопления и заполняется

Преимущества:

  • работа занимает около 15 минут
  • высокая прочность и надежность

Недостатки:

  • подходит не во всех случаях
  • нужна помощь специалиста и оборудования

Полная замена резервуара

Если старый после всех способов устранения течи не держит воду под давлением, то его лучше менять на новый. Процесс заключается в покупке аналогичного водонагревателя и установки его на прежнее место

Преимущества:

  • полная гарантия отсутствия течи в дальнейшем
  • можно выполнить монтаж самостоятельно

Недостатки:

Траты на новое оборудование

Чтобы получить максимальную уверенность в качестве выполняемых работ, лучше их доверить специалистам. Они не только быстро найдут причину, устранят ее, но и дадут гарантию.

Котлы с автоматическим розжигом.

В контуре отопления нарушена циркуляция воды.

Из-за медленного перемещения теплоносителя в системе отопления, вода в теплообменнике перегревается, и котел останавливается в аварийном режиме. На скорость движения жидкости в системе может повлиять снижение работоспособности или поломка насоса, загрязнение фильтра, установленного на «обратке» контура отопления, неправильная работа трехходового клапана.

Производительность циркуляционного насоса снижается из-за загрязнения лопастей турбины или внутренней полости.

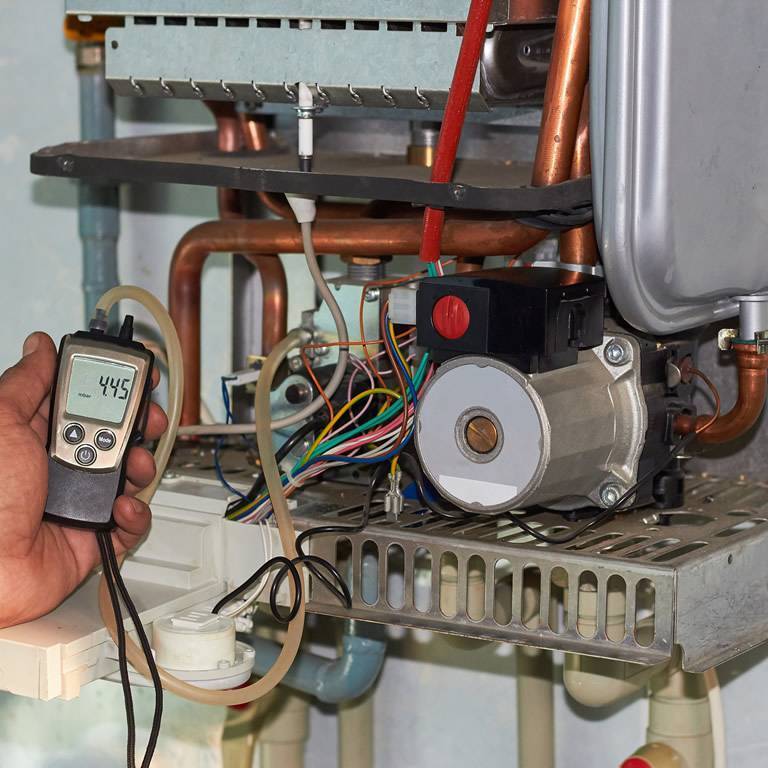

Фото 1 – модуль циркуляционного насоса газового котла с автоматическим розжигом.

Для его ревизии необходимо:

  1. Плавно остановить, переводя ручку регулятора температуры воды в крайнее нулевое положение и дождавшись завершения процесса, обесточить котел.
  2. Демонтировать лицевую часть корпуса.
  3. Определить место установки насоса.
  4. Закрыть запорный кран (№ 2, № 3, № 4 фото 2) подающей, обратной линии, подвода холодной воды.
  5. Через сливной кран спустить воду из котла и оставить его в открытом положении.
  6. Ослабить крепеж насоса до поступления воздуха в контур для слива остаточной жидкости из системы.
  7. Демонтировать крепление, штекер питания и изъять модуль (двигатель с турбиной).
  8. Очистить от грязи лопасти, внутреннюю полость и резиновое уплотнение механизма.
  9. Собрать насос.
  10. Открыть кран подвода холодной воды.
  11. Приоткрыть кран подпитки для проверки герметичности гидравлической части котла.
  12. Открыть кран подающей и обратной линии.
  13. Заполнить систему водой до давления 1 бар.
  14. Включить котел в режиме циркуляции для удаления воздуха.

Фото 2 – пример разводки труб системы отопления.

В котлах с электронным управлением, при поломке насоса на приборной панели высветится соответствующий код неисправности, который расшифровывается при помощи паспорта котла или электронных каталогов, размещенных на сайте производителя.

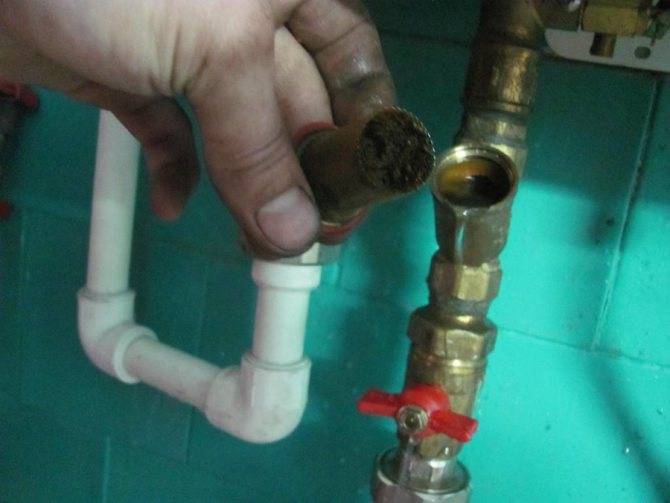

Проверка и очистка фильтра:

  1. Плавно остановите работу котла.
  2. При помощи кранов (№1, №2), установленных перед фильтром и за ним, перекройте подачу воды.
  3. Используя сливной кран фильтра, удалите воду из изолированного участка.
  4. Открутите колбу и произведите очистку сетчатого улавливателя.
  5. Соберите все компоненты фильтра.
  6. Откройте ранее закрытые задвижки.
  7. При снижении системного давления, подпитайте контур.
  8. Включите котел в позицию удаления воздуха.

Проверка трехходового клапана.

В двухконтурных настенных газовых котлах, переключение из режима отопления в позицию горячего водоснабжения осуществляется с помощью трехходового клапана. Он состоит из сервопривода (двигателя с редуктором), штока, резиновых уплотнений, клапана и корпуса с входными и выходными отверстиями. Нарушение в работе этого устройства может привести к прекращению циркуляции теплоносителя и, как следствие этого, образуется перегрев теплообменника.

Чтобы проверить состояние трехходового клапана необходимо плавно остановить котел и обесточить систему. Проверить исправность двигателя, а для этого, к клемам питания подсоединить щупы омметра. Если он показывает 80 — 300 Ом, значит двигатель исправен, а если другие показания (0 или 1), то неисправен.

Трехходовой клапан может не переключаться по причине заклинивания редуктора привода, или из-за деформации самого клапана. При выявлении нарушений работы клапана, он меняется на исправный, либо подвергается ревизии.

что это, фото схемы для такого типа, почему быстро закипает вода в расширительном баке

Основное отличие открытых или гравитационных систем (ОС) от закрытых состоит в том, что в ОС теплоноситель сообщается с окружающим воздухом в открытом расширительном баке.

Теплоноситель находится в системе под атмосферным давлением, избыточное давление отсутствует.

Odnoklassniki

Описание системы отопления открытого типа: что это такое

Отопительный контур ОС состоит из котла, расположенного в самой нижней точке здания – подвале или приямке.

От котла отходит вертикальный стояк подачи теплоносителя в верхнюю точку здания (чердак или мансарду), где расположен расширительный бак (РБ).

От РБ по верху здания отходят горизонтальные трубы с небольшим уклоном к вертикальным стоякам, по которым теплоноситель доставляется к радиаторам.

От приборов отопления по низу помещения отходит магистраль обратки также с небольшим уклоном в сторону котла.

Принцип работы

Схематично отопительный контур ОС можно представить в виде длинного вертикального кольца. Одна сторона кольца – с горячей водой (стояк подачи от котла к РБ), другая сторона – с холодной (стояк с обраткой от радиаторов). Плотность горячего теплоносителя меньше, чем холодного – от нагревания вода расширяется.

Следовательно, вес воды и давление водяного столба в холодной части контура будет выше, чем вес воды и давление столба в горячей ветке.

По закону сообщающи

ogon.guru

Какие проблемы возникают в квартире из-за холодной обратки

Нарушение в работе обратки влечёт за собой определённые проблемы и неприятности.

Во-первых, батареи в этом случае не нагреваются должным образом, а то и вовсе не работают. Соответственно и в самом помещении становится холодно, что уж точно не радует.

Во-вторых, при нарушениях функциональности обратки возникает сильный диссонанс температур подачи и отвода жидкости.

Это влечёт за собой накопление конденсата на стенках котла, который начинает реагировать с выделяющимся от сгорания топлива углекислым газом. Последствием этого процесса является образование кислоты, которая разъедает стенки котла, тем самым разрушая его.

После начала отопительного сезона, нередко можно встретить проблему неравномерного прогрева радиаторов. Наиболее распространенным решением является развоздушивание системы с использованием крана Маевского или других методик. К сожалению, некоторые владельцы квартир и частных домов сталкиваются с ситуацией, когда спустили воздух, а батареи остались холодные. Разберемся, какие варианты устранения неприятности существуют и как их применить.

Как удалить воздушную пробку своими руками

Воздух в системе после длительной остановки — дело обычное. Возникает эта проблема не только в частном секторе, но и в многоквартирных домах. Решить ее довольно просто.

Отопительные радиаторы оборудованы кранами Маевского, находящимися на торцах батарей. Это может быть вентиль или штуцер с насечкой под отвертку.

Как устранить:

  • вооружившись небольшой емкостью (для слива воды), надо открутить кран и выпустить воздух;
  • производить действия следует аккуратно, чтобы не обжечься выходящим паром;
  • когда из отверстия пойдет вода, вентиль закрывают;
  • такие манипуляции проводят на каждой батарее.

Это избавляет от шумов и дает возможность беспрепятственно двигаться теплоносителю по системе, равномерно отдавая тепло.

Проблемы котлов длительного горения

В процессе эксплуатации котлов длительного горения, такими, например, являются котлы Stropuva, могут возникнуть следующие проблемы:

  1. Детонация. Чаще всего это явление возникает при первом запуске устройства. Процесс сопровождается гудящими звуками и появлением дыма. Причиной детонации является слишком большая тяга в дымоходе. Ситуацию может спасти установка регулятора тяги дымохода. Это приспособление автоматически уменьшает подачу воздуха.
  2. Из нижней дверцы вытекает черная смола. Образование дегтя в твердотопливном котле в слишком большом количестве происходит при температуре в камере горения ниже 55 градусов. Проблему в большинстве случаев можно решить путем увеличения заданной температуры на регуляторе котла. В некоторых ситуациях потребуется вмешательство специалиста для балансировки работы системы. Также причиной большого количества смолы может оказаться некачественное топливо.
  3. Сгорание топлива происходит быстрее минимального времени. Причина может быть в слишком большом потреблении тепла (несоответствие мощности установки объему помещения) либо в плохом качестве топлива. Проблему может решить установка дополнительного устройства для обогрева, мероприятия по утеплению помещения или переход на использование топлива с большей калорийностью.
  4. Плохо регулируется температура. Причина может заключаться в том, что устройство уже работает на все 100% своей мощности или же неисправен регулятор тяги дымохода. Решить проблему помогут мероприятия, описанные в предыдущем пункте или ремонт регулятора тяги.

Мощность котла превышает теплоотдачу радиаторов

Вода в системе отопления может закипать также, если установленный котел по мощности намного превышает мощность теплоотдачи всей системы. Как правило, это происходит при отсутствии или неисправности системы регулирования подачи воздуха (тяги), с помощью которой можно ограничить тепловую мощность котла. В этом случае необходимо установить полу- или автоматическую систему регулирования тяги либо, если такая установка не возможна, заменить котел на другой или увеличить количество либо мощность радиаторов.

Также, как вариант, можно установить в системе косвенный водонагреватель (бойлер), который будет отбирать из системы часть тепла на нагрев воды и служить своеобразным теплоаккумулятором.

Подробнее о системе водяного отопления…

что делать Почему вода кипит в котле отопления Почему закипает твердотопливный котел

2017-06-23

Евгений Фоменко

Причины перегрева котлов

Существует много различных причин, из-за которых может произойти подобное, попробуем рассмотреть их на примерах котлов с различными способами работы.

Газовые

Первая причина, почему перегревается газовый котел, и жидкость в нем бурлит — это отсутствие циркуляции в отопительном контуре. Причина этого кроется в засорении фильтров, или произошло завоздушивание отопительного контура. Необходимо просмотреть все фильтры, промыть их, а при необходимости, заменить новыми. Если проблема кроется в завоздушивании, необходимо удалить воздух. Очень часто такая ситуация возникает в старых газовых устройствах фирмы Навьен.

Следующей причиной может послужить банальное засорение накипью, то есть, частички налета отслоились и забили проток. При этом во время работы могут идти щелчки, или такие звуки, будто он стучит. Решение довольно простое — необходимо прочистить аппарат при помощи специальных химических средств, или используя кислоты.

Так же возможно, что было продолжительное неиспользование системы, а затем ее пуск без предварительной прогонки вентиляционной системы. При запуске возможны звуки шума, и устройство выдает ошибку о недостаточной циркуляции. Этому может служить залипание в насосе по причине простоя. Нужно разобрать насос и промыть, затем повторить запуск вновь.

Некачественная газовоздушная смесь может послужить причиной взрыва, существуют нижние и верхние пределы, при которых происходит взрыв.

Еще одна причина — это несоблюдение рекомендаций по месту установки оборудования. Если помещение имеет высокую влажность воздуха или низкую температуру, металл, из которого изготовлен котел, будет портиться. Возможно образование коррозии в случае, если использовали сернистое топливо.

Ведь существую такие участки, которые нет возможности прочистить полностью при помощи продувки, например зазоры труб и перегородок. Если котел постоянно находится в рабочем состоянии влага не сможет повредить ему, а когда он отключен зола, а также поверхность обмуровки впитывают влагу, которая потом приводит к коррозии, а это в свою очередь может привести к утечки газа и взрыву.

Часто у пользователей возникает вопрос, почему булькает вода, причин может быть несколько. Первая — вышел из строя насос или подклинивает, происходит закипание теплоносителя и слышны подобные звуки. Вторая — засорилась батарея.

Если у вас происходит перегрев устройства необходимо выполнить следующие действия для устранения:

Промывка теплообменника

Проверить тягу в дымоходе, обратите внимание, нет ли при работе запаха угарного газа.

Принцип работы

Схематично отопительный контур ОС можно представить в виде длинного вертикального кольца. Одна сторона кольца

— с горячей водой (стояк подачи от котла к РБ),другая сторона — с холодной (стояк с обраткой от радиаторов). Плотность горячего теплоносителя меньше, чем холодного — от нагревания вода расширяется.

Следовательно, вес воды и давление водяного столба в холодной части контура будет выше, чем вес воды и давление столба в горячей ветке.

По закону сообщающихся сосудов жидкость будет стремиться к уравновешиванию давлений — к переходу из холодной ветки в горячую.

Так как контур — это такое замкнутое кольцо, происходит циркуляция или самотёк теплоносителя.

  • Стояк подачи максимально утепляется по всей высоте.
  • Котёл находится как можно ниже последнего радиатора.
  • В контуре имеется ёмкость для выхода избыточного объёма нагретого теплоносителя — расширительный бак (для обеспечения пониженной плотности и низкого давления водяного столба в нагретой ветке).

С естественной циркуляцией

Теплоноситель при естественной циркуляции движется под действием циркуляционного напора Pн

(в мм. водного столба):

Pн=H x (pхол — pгор).

  • Н — перепад высот между котлом и последним радиатором, м;
  • pхол — плотность воды в холодном стояке обратки,кг/м³ ;
  • pгор — плотность воды в горячем стояке подачи,кг/м³ .

Во время циркуляции по контуру теплоноситель тратит часть давления на преодоление гидравлического сопротивления труб, радиаторов, запорной арматуры. Поэтому при проектировании ОС выбирают материалы с низким гидравлическим сопротивлением

, чтобы они в сумме не превышали расчётный напор (не запирали систему).

Важно! В теплоносителе ОС присутствует воздух, который подмешивается в расширительном бачке. Для удаления воздуха трубы делают с наклоном не менее 3-5 мм на п. м

трубы

м. трубы.

С циркуляцией от насоса

Для увеличения естественного напора в контур ОС включают циркуляционный насос.

Существует два места врезки насоса

в существующую ОС:

  1. На трубе обратки перед котлом. Расширительный бачок при этом переподключают к трубе обратки перед насосом (в зоне всасывания).
  2. На верхней подающей трубе сразу после точки подключения расширительного бачка.

Справка!

Место врезки насоса оборудуютбайпасом с лепестковым обратным клапаном.

Однотрубная

Однотрубная система с естественной циркуляцией делается только с верхней раздачей теплоносителя.

Все радиаторы в стояке однотрубной ОС соединяются последовательно — выход одной батареи подключается ко входу другой.

  • Малое количество труб.
  • Простота монтажа.
  • Несбалансированность системы — верхние батареи горячие, нижние — холодные. Для выравнивания температурного режима нижние радиаторы устанавливают с большим количеством секций.
  • Невозможность проведения терморегуляции из-за высокого сопротивления регулирующих кранов.

Открытая отопительная система с естественной циркуляцией имеет ряд особенностей

  • Много растворенного воздуха в системе, что может привести к коррозии внутренних металлических элементов в системе.
  • Большая инертность системы. После включения нагрева дом нагревается медленно. Прогревать систему надо постепенно, иначе вода попросту закипит в котле, в то время как в радиаторах она будет еще холодная.
  • Дом прогревается равномерно
  • Большая разница температур между подачей и обраткой
  • Расход топлива больше (низкий КПД), чем в закрытой системе с циркуляционным насосом
  • Независимость от электричества
  • Система простая, в ней практически нечему ломаться. Достаточно простой монтаж.
  • Эстетически не слишком хорошая, т.к. используются трубы большого диаметра, а порой и в качестве радиаторов используются трубы повышенного диаметра
  • Система достаточно громоздка
  • Нельзя в системе использовать антифриз
  • Вода из системы постепенно испаряется, поэтому ее надо периодически доливать. Желательно установить автоматический долив.
  • Котел надо устанавливать в самой низкой точке системы. Лучше всего – в подвале, либо в каком нибудь углублении.
  • Расширительный бак устанавливается в самой высокой точке системы. Если установить его на чердаке – его надо утеплить.
  • Бесшумная работа, из за отсутствия циркуляционного насоса

Но тем не менее эту систему с успехом использовали и используют при монтаже отопления в небольших частных домах высотой в 1 или 2 этажа.

Опишем всю систему по порядку:

Влияет” ли теплоноситель на качество обогрева

Практически все производители приборов отопления в один голос рекомендуют не сливать теплоноситель из системы, разве что, только в крайнем случае. И этому есть объяснение.

Батареи могут быть холодными по причине воздушных пробок. При каждом заполнении системы образовываются пустоты, заполненные воздухом. Постоянная циркуляция теплоносителя постепенно удаляет воздух из системы, выводя его через расширительный бачок или клапаны сброса.

Поэтому для обогрева лучше использовать старый теплоноситель. В результате, даже если сначала в батарее был низ холодный, верх горячий, и секции отличались по температуре нагрева, со временем ситуация может нормализироваться, благодаря постоянной эксплуатации теплоносителя без его замены.

Оптимальное решение, использовать специальный теплоноситель. Он разъедает ржавчину и исключает замусоривание труб и радиаторов, что существенно влияет на теплоотдачу и равномерность прогрева.

Если самостоятельные усилия добиться равномерного прогрева радиатора не дали результата, то затягивать с приглашением квалифицированного сантехника явно не стоит.

Холодные батареи зимой – экстренная ситуация, требующая немедленного решения. Для устранения серьезных неисправностей следует привлечь специалистов, но с некоторыми проблемами можно справиться самостоятельно. Даже если хозяин квартиры или дома не собирается ремонтировать отопление собственными силами, ему не помешают знания о признаках и причинах неисправностей.

Как отличить норму от проблемы?

Если ваш котел работая, время от времени ненадолго отключается – это нормальное явление, так срабатывает автоматическая система, оберегающая оборудование от перегрева, а вас от чрезмерной переплаты за счета по услугам ЖКХ. Теплообменник нагревается периодически, подогревая воду до установленной температуры.

Но в случае, когда котел, работая несколько минут, сразу же отключается, так и не выполнив свою прямую задачу по нагреву, это указывает на неисправность. Это называется коротким циклом, который опасен не только недостаточным обогревом помещения, но и большими счетами по оплате за газ, а в долгосрочной перспективе данная неисправность приведет к серьезному повреждению котла, в результате которого потребуется дорогостоящий ремонт или даже его полная замена.

Вот почему важно принимать соответствующие меры, как только вы заметите, что котел начал работать в режиме короткого цикла

Что такое режим короткого цикла?

Когда ваша система отопления не нуждается во включении, нагретая вода в теплообменнике будет естественным образом охлаждаться, поскольку тепло выходит через дымоход и вокруг самого корпуса котла.

Котел имеет свой собственный внутренний термостат. Когда котел коротко циклирует, этот внутренний термостат обнаруживает, что вода в теплообменнике охлаждается, и, хотя температура в вашем доме не упала, запускает котел, чтобы снова нагреть воду. Теплообменнику не требуется много времени, чтобы снова нагреть это небольшое количество воды до температуры термостата, поэтому котел быстро выключается снова.

Если котел горит каждые несколько минут, он использует газ, но не нагревает ваш дом. Это расходует топливо, которое увеличит ваши счета за отопление и выбросы углекислого газа, что, в свою очередь, может привести к повреждению теплообменника, так как он перегружен работой.

Если теплообменник приходит в неисправность, он обычно стоит более тридцати тысяч рублей (в зависимости от модели котла) без учета затрат на рабочую силу инженера по газобезопасности. Поэтому гораздо целесообразней принять соответствующие меры до возникновения крупной поломки в момент, когда замена неисправной детали не станет дорогостоящим и трудоемким процессом.

Проблема с циркуляцией

Если у вас есть циркуляционный насос, но система работает нестабильно, то проблема может крыться в нем. Для проверки работоспособности приложите руку к батарее – если ощущаете легкую вибрацию, значит, насос работает нормально, если нет – выполните следующие действия.

Проверьте и зачистите электроконтакты.
Проверьте детали насоса на предмет износа и наличия известковых отложений (если используется обычная водопроводная вода).
Наконец, можно выключить насос, открутить пробку и с предельной осторожностью провернуть вал. На некоторое время это должно помочь

Для удаления отложений можно использовать лимонную кислоту.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
