Особенности настильного монтажа водяного контура
Под напольное покрытие сверху пластин укладывается подложка из полистирола Система монтируется на деревянной или полистирольной основе с пазами для расположения выпуклых пазов термопластин. Ламинат, ковролин, паркет или плитка укладываются по влагоизолирующему слою. Для гидроизоляции применяют полиэтилен плотностью 200 микрон.
Полосы раскладываются с перехлестом 10 – 15 см и крепятся скотчем между собой, периметр оформляется демпферной лентой, клеящейся к полиэтилену и стене. Если помещение с повышенным парообразованием, например ванная комната, дополнительно ставится слой пароизоляции или выбирается материал с комбинированной защитой от влаги и пара.
Изоляция выполняется 2 раза:
- по площади перекрытия перед укладкой утеплителя;
- на поверхности смонтированной системы из труб и пластин.
В продаже есть сплошные пластины без пазов для труб, тогда борозды делаются самостоятельно. Используется фанера и кусок трубы диаметром 16 мм. В листе делается канавка, пластина накладывается на фанеру, и желоб на металлическом элементе продавливается трубой. Края термопластины выравниваются подручными средствами.
Вместо ячеистого утеплителя можно уложить пластины между деревянными брусками
Порядок сборки теплого пола:
- покрытие очищается от мусора и выравнивается шпаклевкой или самовыравнивающейся смесью;
- раскладывается гидроизоляционный слой;
- укладывается теплоизоляционные маты;
- делаются канавки, и монтируется теплораспределительные пластины;
- прокладываются водяные трубы;
- между пазами укладывается теплоизоляция.
Монтируется второй слой гидроизола после проверки работоспособности системы. Делается окончательная отделка пола.
Преимущества и недостатки
Теплый пол без стяжки монтируется и нагревается быстрее
Монтаж пола сухим способом имеет преимущества перед традиционной укладкой труб мокрым методом. Высокая теплопроводность металла позволяет нагревать поверхность за короткое время.
Положительные стороны использования термопластин:
- количество пластин и вес конструкции легко рассчитывается самостоятельно, т. к. известен шаг и масса пластин;
- система просто укладывается своими руками после составления плана расположения труб;
- снижается нагрузка на части перекрытия по сравнению с мокрыми вариантами;
- несущественно уменьшается размер комнаты по высоте.
Резистивный
Резистивный тёплый коврик — ещё одна модель мобильных греющих полов.
Устройство
Резистивный коврик — двухслойная плёнка, нагревательным элементом служат металлические полосы, которые соединяются двумя токопроводящими проводами.
Дорожки изготовлены из материала обладающего высоким сопротивлением, что позволяет осуществлять быстрый нагрев. Расстояние между ними составляет меньше 1 мм, поэтому пол прогревается равномерно. С боку изделия расположена шина, через неё идёт питание.
Подложкой служит полимер, а слой сверху — композитный пластик, он хорошо переносит механические воздействия и высокую температуру. Поэтому, изделие можно неоднократно скручивать и раскручивать без нанесения вреда его состоянию.
Принцип работы
Принцип функционирования таких полов схож с кабельными системами. Плёнка включает в себя несколько блоков, путём конвекции по ним поочерёдно передаётся тепло.
Процесс нагрева выглядит следующим образом — металлические полосы нагреваются при помощи электричества, и передают тепло финишному покрытию, которое отдаёт его помещению.
Преимущества
Как и инфракрасная модель, этот пол несложен в установке, он мобилен и легко перемещается. Кроме того, такие половики безопасны, так как не перегреваются — нет риска получения ожогов.
Если выходит из строя одна полоса, то вся система продолжает функционировать. Наличие термостата позволяет поддерживать температуру на нужном уровне. Устройство высоко эффективно, удобно, экологически безопасно и не пересушивает воздух. В результате чего не вызывает аллергии.
Недостатки
К недостаткам резистивной плёнки относятся следующие моменты:
- Возможность установки только «сухим» способом, монтаж под стяжку запрещён. Поэтому, стелить её можно под ламинат, линолеум и ковролин, а вот под плитку нельзя.
- Изделие хрупкое, легко деформируется и подвержено механическим повреждениям, его нельзя сгибать, так как могут образоваться заломы. Рекомендовано перед укладкой напольного покрытия накрыть плёнку полиэтиленом.
- Запрещено стелить под ковёр, особенно толстый — снижается уровень теплоотдачи.
Какую систему и какого производителя выбрать?
При выборе отопительной половой конструкции для своего жилья, необходимо учитывать её характеристики и условия эксплуатирования. Во-первых, — это площадь комната, где планируется установка пола, и место её расположения. Допустим в частном доме, подойдёт любой вид тёплого пола. А вот для квартир не рекомендован водяной, да и получить разрешение на его установку в многоквартирниках довольно сложно.
Кроме того, высота потолков в помещении играет также важную роль, ведь при наличии бетонной стяжки она уменьшается. Поэтому, если в комнате низкие потолки, то лучше использовать инфракрасную систему. Помимо этого, учитываются и характеристики перекрытий.
Ведь конструкция со стяжкой тяжёлая, и не каждое перекрытие, особенно деревянное, способно её выдержать. В этом случаи, лучше отдать предпочтение такой разновидности тёплых полов, как плёночные.
Вторым по значимости условием выбора обогревательного устройство считается его предназначение. Если пол требуется как дополнительный источник обогрева, то подойдёт плёночный недорогой. Достаточная мощность для дополнительных устройств 80,0–100,0 Вт/м². Но, если вы планируете его как основную отопительную систему, то нужно остановить свой выбор на более мощной разновидности тёплого пола (120,0 –140,0 Вт/м²): кабельной или водяной.
При покупке электрических полов, следует проверить электросети квартиры, и их способность выдержать дополнительную нагрузку.
Проверенные производители тёплых полов
К топовым производителям тёплых полов, на которые следует обращать внимание при покупке относятся:
- ENERGY CABLE (Британия) — специализируется на греющем кабеле. Отличное качество по приемлемой цене.
- ТЕПЛОЛЮКС ELITE (Россия) — выпускает двужильное кабельное высококачественное изделие.
- DEVI PIPEHEAT (Польша) — компания специализируется на саморегулирующихся тёплых полах — разновидность электрических. По отзывам покупателей, продукция имеет высокую надёжность.
- WARMSTAD (Россия) — производит стержневые полы по приемлемой стоимости. Они отличаются безопасностью и экологичностью.
- ELECTROLUX (Израиль) — выпускает инфракрасные полы стержневого типа. Продукция имеет повышенный спрос, так как качество и мощность изделия соответствуют цене.
- REHAU (Германия) — выпускает электрические и водяные тёплые полы из труб сшитого полиэтилена, гарантия на продукцию до 10 лет.
- SANEXT (Италия) — производит водяные контуры из сшитого полиэтилена, а так же коллекторные узлы для полов.
Вне зависимости, какие полы выберете: электрические или водяные, есть главный момент, на который нужно обращать внимание — качество устройства, наличие сертификатов, срок службы и конечно же торговая марка продукции. Если вы будите соблюдать эти правила при покупке, то у вас не возникнет проблем ни при монтаже, ни при эксплуатации отопительной системы
Если вы будите соблюдать эти правила при покупке, то у вас не возникнет проблем ни при монтаже, ни при эксплуатации отопительной системы.
Видео материалы
Какой теплый пол лучше: Электрический теплый пол | Пленочный теплый пол | Инфракрасный теплый пол
Watch this video on YouTube
Ремонт квартиры своими руками. Сравнение теплых полов.
Watch this video on YouTube
На какие качества пластин обращать внимание при выборе?
Каждый производитель теплых полов выпускает и пластины для распределения тепла. При этом модели отличаются по характеристикам аккумулятивной способности, теплоемкости и защитным качествам. Изготовители часто рекламируют алюминиевые и медные элементы как наиболее эффективные в плане теплопроводности. Но эта характеристика будет иметь минимальное значение, если система плотно контактирует с бетоном.
Не всегда полезным оказывается и тепловая емкость нагревательных элементов. Даже если теплораспределительная пластина с высокой аккумулятивной способностью быстро обретет оптимальный режим работы, это свойство не будет иметь особого значения при постоянном обогреве. Но оно может быть полезно в больших помещениях, поскольку влияет на скорость подъема теплых потоков.
Технология укладки водяного греющего пола на базе термопластин в доме с деревянным перекрытием
В доме с деревянным перекрытием уложить «сухой» водяной теплый пол можно самостоятельно. Для этого понадобится:
- Осмотреть и убрать исходную поверхность. Необходимо избавиться от мусора и перепада высот больших чем 2мм/1м.
- Уложить гидроизоляцию. Для этого подойдет плотная строительная пленка, укладываемая на всю площадь с нахлестом на стены. Если требуется смонтировать несколько отрезков пленки, тогда их укладывают внахлест (около 15 см).
- Затем, для создания шва компенсации между теплым полом и стенами, прокладывается демпферная лента.
- Далее, укладывается утеплитель.
- По монтажной схеме раскладываются металлические листы.
- Укладка трубы.
- Гидроиспытание системы.
- После проведенного испытания настилается еще один слой гидроизоляции.
- Всю конструкцию накрывают двойным пластом ГВЛ или двумя одинарными. Далее на теплый пол укладывают выбранное покрытие.
При шаге укладки в 150 мм, ширина полос должна составлять 130 мм, при шаге в 200 мм – ширина полосы 180 мм. Зазор между листами должен составлять 20 мм.
Важно! В случае, если напольным покрытием будет керамическая плитка, потребуется дублирующий слой гипсокартонных листов, причем он должны обладать повышенной прочностью
На что нужно обратить внимание при выборе изделия
В настоящее время потребительский рынок представляет теплораспределительные листы разных производителей. Каждый производитель старается как можно лучше разрекламировать свою продукцию, тем самым привлекая внимания покупателей. Но, как известно любая реклама содержит не совсем достоверную информацию. Поэтому, чтобы не переплатить при покупке профиля, рассмотрим самые распространенные обманы:
Самый распространенный обман — теплораспределительная пластина имеет высокую теплоемкость. На самом деле это не лучший показатель изделия. Во первых при эксплуатации все теплообменные листы не прерывно греются. Во вторых такой показатель не становится плюсом для регуляторных оборудований, так как емкость будет иметь большую скорость нагрева.
Второй обман — высокая теплопроводность стальных и алюминиевых пластин для теплого пола повышает коэффициент полезного действия. Однако его показатель ни как не зависит от материала, из которого изготовлена фурнитура. На качество КПП в первую очередь будет влиять выбранный теплоизоляционный слой и другие материалы.
Еще одно заблуждение — за счет того, что пластина для теплого пола постоянно находится в нагретом состоянии, она не подвергается коррозии. На самом деле, это совсем не так. При попадании влаги в систему отопления через финишное покрытие, при высокой температуре коррозия развивается намного лучше
Поэтому, при выборе изделия стоит обратить внимание, нанесено ли на него антикоррозионное покрытие, если нет, тогда стоит приобрести влагозащитные материалы.
Итак, узнав, что собой представляет теплообменная пластина для теплого пола, ее достоинства, принципы работы, и как правильно сделать выбор при покупке, можно перейти к рассмотрению их монтажа.
Плюсы и минусы разных видов теплых полов
Система теплых полов имеет ряд преимуществ по сравнению с другими типами отопления (радиаторами, конвекторами и т.д.):
- Низкое потребление электроэнергии;
- Равномерный прогрев всей площади помещения;
- Равномерный прогрев по высоте комнаты;
- Высокий срок службы;
- Не пересушивают воздух.
Но есть у теплых электрических полов и свои минусы:
- Дорогостоящая установка;
- Отопление электричеством дороже, чем централизованное, газом или твердым топливом;
- В большинстве случаев нельзя легко демонтировать теплый пол.
Кабельные, пленочные и стержневые маты
Основная проблема этих систем – фиксированная ширина. Их неудобно монтировать в комнатах с сложной геометрией, меблировкой. Придется довольно долго комбинировать положение отдельных частей, чтобы обеспечить равномерный обогрев. Возможно, будет большое количество соединений.
Преимущество кабельных и стержневых матов – небольшая высота. Это позволяет укладывать их под плитку и камень в слой клея.
Инфракрасные маты идеально подходят для укладки под линолеум или ламинат. При этом их можно с легкостью демонтировать, так как они не уложены в стяжку.
Проводные и кабельные теплые полы
Преимущество таких систем в том, что с их помощью можно обеспечить равномерный обогрев всей площади пола. Для комнат с большим количеством мебели и сложной геометрией они подойдут как нельзя лучше.
Минус этих систем – более долгий монтаж. Они укладываются в стяжку или клей для плитки. В отличие от матов, при установке необходимо точно отмерять и соблюдать шаг укладки.

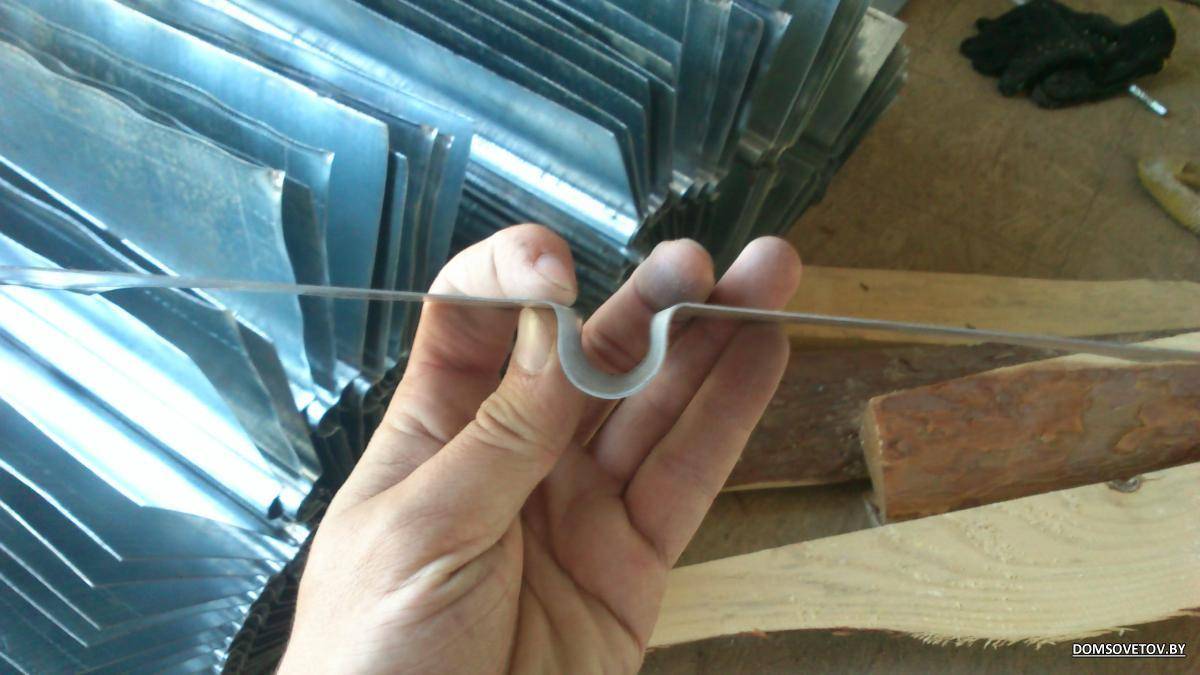

Что представляет собой теплораспределительная пластина?
Такие пластины для пола с подогревом используют при монтажных работах системы обогрева гидравлического пола сухим способом, другими словами, когда не применяют стяжку из цемента. Пластины профилированы и сделаны из очень хорошего алюминия или стали. Из индивидуальных пластин путем соединения собирается пол с подогревом. В них предполагается специализированный канал, в который ложат трубу, обеспечивающую нагрев поверхности теплораспределительной пластины. Так тепло одинаково делится по комнате.
Канал под укладку трубы
Этот монтажный способ подойдет для тех строений, в которых неприемлима высокая нагрузка на пол. Тем более это главное в домостроении из дерева, так как применение стяжки на основе цемента страшно тем, что появляется риск обрушения. В современных домах нагрузка на один метр квадратный площади не должна быть больше 350 килограмм, в то время как стяжка из бетона делает нагрузку на один метр квадратный не меньше чем 500 килограмм, а вот теплораспределительные пластины для тёплого водяного пола позволят уменьшить её в 7-8 раз.
Для пола с подогревом замечательно подходят теплораспределительные пластины, у которых толщина составляет 45 миллиметров. С одной и другой их стороны размещены рёбра жёсткости, которые дают прочность конструкции. На изделии есть специализированный канал, в который ложат трубу. Вследствие того, что паз обеспечивает плотное охватывание практически всей поверхности уложенной трубы, передача тепла к покрытию пола становиться лучше.
Размеры одной теплораспределительной пластины составляют 100 на 12,5 сантиметров. Что касаемо веса, то он составляет всего 0,55 килограмма. Потому как на пластине учтены сегментные насечки, её можно наращивать по длине, что дает возможность сделать процесс установки пола с подогревом в сжатые сроки.
Размеры
Кладка трубы в пластину
Выполнения работ на примере водяной системы подогрева
Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.
Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна. Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста
Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения
Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.
Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.
Укладка может быть произведена змейкой и по спирали.
У обоих способов имеются, как преимущества, так и недостатки, но спиральная укладка практичнее в плане равномерности обогрева. В ней чередуются «холодный» и «теплый» контур. Интервал между линиями контура не превышает 30 сантиметров
Монтаж производится следующим образом:
После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА.
Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены.
Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно.
У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным.
Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.
На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.
Сферы использования
Система теплого пола на основе металлических пластин находит активное применение при обустройстве новостроек и домов старого фонда Москвы и регионов. Конструкция оптимально подходит для организации теплоснабжения в деревянных строениях с основанием пола из брусьев. Пластины укладывают непосредственно на балочное перекрытие, при этом нивелируются параметры высоты пирога. Профильный теплообменник располагается между черновой поверхностью и выравнивающим слоем. Водяной контур устанавливается в желоба, при необходимости конструкция оснащается изоляционным/демпферным материалом, затем монтируется финишное покрытие.
Монтаж пластин для теплого пола
В домах старой постройки с недостаточно прочными перекрытиями и строениях с низкими потолками невозможно применить модель массивной конструкции с формированием бетонной стяжки. Здесь проблема решается интеграцией металлической подложки с каналами для теплоносителя. Оборудование с пластинчатыми профилями не менее активно внедряется в систему теплоснабжения новых построек, установка конструкции проводится на этапе строительства дома.
Монтаж стержневого тёплого пола
Монтировать инфракрасный стержневой пол — дело несложное, и под силу каждому. Рассмотрим установку данной модели на стяжку, как более трудоёмкого способа.
Работу следует начинать с определения места крепления терморегулятора, он должен располагаться доступно, чтобы проще было к нему протянуть кабель от мат и датчика. Идеально — рядом с выключателем. При монтаже пола во влажных помещениях, устройство выносится в другую комнату.
При желании, можно сделать схематичный чертёж, это упростит работу. Кроме того, хоть это и не запрещено, но нет необходимости в укладке мат под мебелью, на этом можно сэкономить.
Материал и инструментарий
Решив монтировать у себя стержневой пол, необходимо купить выбранную модель, в комплекте которой есть все компоненты для обустройства конструкции.
Помимо этого, нужно приобрести:
- подложку;
- термоусадочные трубки;
- терморегулятор;
- гильзы;
- провод для соединения, имеющий двойную изоляцию.
Из инструмента, следует запостись ножницами, кусачками, ножом, отвёрткой, скотчем. Понадобится и строительный фен, для прогрева термоусадочных труб.
Подготовительные работы
Первый этап работы заключается в подготовке чернового пола, который должен быть ровным. При наличии цементной поверхности её следует очистить и выровнять, в противном случае, необходимо сделать заливку бетонной стяжки.
После затвердевания раствора укладывается полиэтиленовая плёнка (для гидроизоляции) и утеплительный материал. Теплоизолятор не должен иметь фольгированный слой, поэтому идеальным будет изолон с отражающей стороной из полипропилена или лавсана.
Установка системы
Маты, предварительно нарезанные нужной длины, расстилаются на слой теплоизоляции, от стен на расстоянии 15 см. Они не должны накладываться один на другой, следует делать небольшой отступ между ними.
Изделие фиксируется к теплоизоляционному материалу при помощи скотча. Между собой полотна соединяются специальным проводом, он находится в комплекте.
Подключение
Подключение устройства состоит из нескольких этапов:
- Установка терморегулятора на запланированном месте.
- Соединение электрической схемы:
- зачистка кабеля в местах разреза на 1 см;
- установка контакта (он входит в комплект) на зачищенный конец кабеля, его следует хорошо зажать клещами;
- соединение со вторым контактом — производится путём пропускания провода сквозь термоусадочную трубку, и подведение и фиксация его к клемме, предварительно с кабеля снимается изоляция;
- прогревание феном термоусадочной трубки;
Таким образом, производится сборка всей системы.
- Размещение температурного датчика — его лучше устанавливать в гофротрубе. Для этого, в слое утеплителя делается углубление, в которое помещается гофра с датчиком внутри. От прибора протягивается кабель и подсоединяется к терморегулятору.
- Подключение мат. Провода идущие от стержневого пола соединяются с клеммами терморегулятора.
На этом, подключение стержневого тёплого пола завершено, и следует проверить его в работе. Система включается на несколько часов, возможно оставить пол включённым на сутки.
Финишное покрытием
Самым распространённым финишным покрытием для данного вида пола является плитка, хотя возможна укладка линолеума или дерева. Для её монтажа необходимо поверхность мат покрыть стяжкой — это цементная или эпоксидная смесь с добавками.
Толщина её слоя, плюс плиточный клей должна составлять не менее 2 см. Для придания прочности, рекомендовано на нагревательную конструкцию укладывать арматурную сетку, поверх которой заливать раствор. Включается система только после полного высыхания раствора.
Конструкция карбонового тёплого пола удобна в процессе монтажа и эксплуатирования. Главное правильно подобрать половое покрытие, которое бы сочеталось с данной системой.
