Печки на отработанном масле │Печка буржуйка на отработанном масле

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм. Теперь 3200 нужно поделить на 50

В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров. Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува

В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев

Еще лучше – зашить стенку металлическим листом.

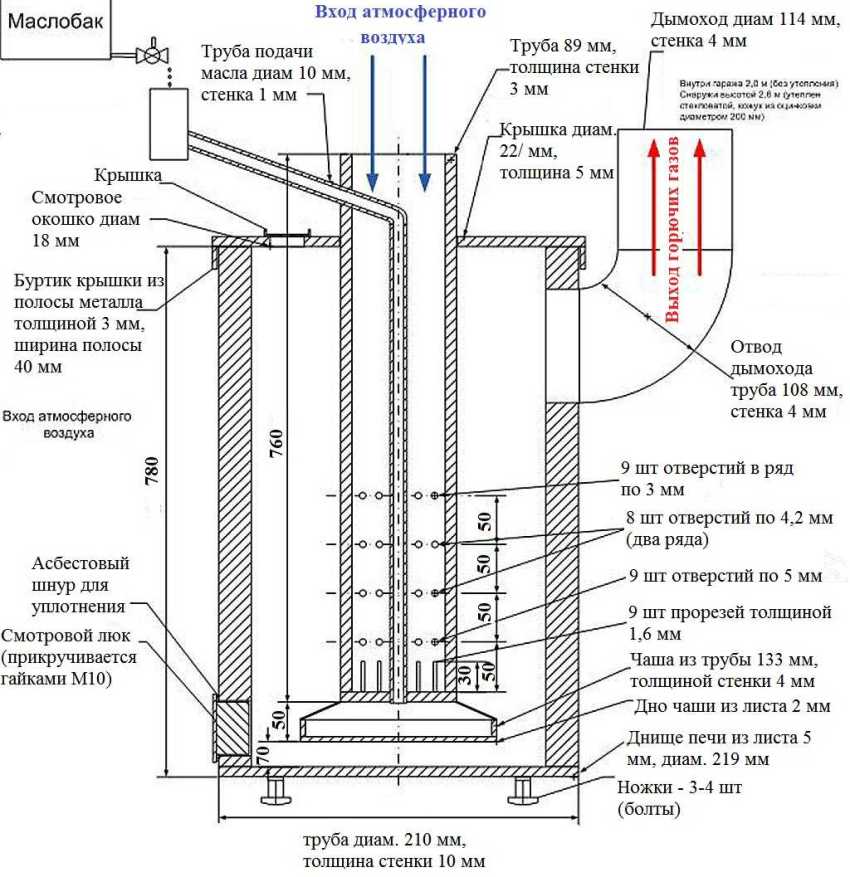

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Как построить печь из трубы?

Печь для бани, сделанная своими руками из трубы

Одним из распространенных вариантов самоделок является печь банная из трубы. Рассмотрим, как осуществляется такое строительство.

Металлические печи можно сделать из листа стали или, к примеру, из старой бочки. Но если в хозяйстве найдется отрезок трубы подходящего диаметра, то стоит воспользоваться этой «заготовкой».

Самодельная печь в баню из трубы может быть выполнена с вертикальным или горизонтальным направлением отрезка трубного проката. При использовании готовых труб для печей сокращается объем сварочных работ, необходимых при изготовлении печей из листового металла.

Подготовка деталей

Чтобы получилась хорошая печка из трубы, потребуется отрезок трубного проката диаметром 50 см и длиной 1,5 метра. Толщина стенок трубы должна быть не менее 10 мм.

Изготовление печи

Пример использования печи из трубы в бане

Первым делом, следует заняться поддувалом. Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
Далее формируется ниша для топки и выполняется дверца для нее. Дверца подвешивается на петлях или крючках.
Над топкой приваривается отрезок трубы, который будет использоваться, как каменка. Высота отрезка 30-35 см.

В верхней части будущей печи устанавливается стальная муфта, которая потребуется для фиксации водонагревательного котла.

Ассортимент печей для бани из труб

При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.

Для его изготовления используется отрезок трубы высотой 0,6 м.
К торцовой части отрезка трубы приваривается стальной круг – дно.

В дне бака прорезается отверстие, необходимое для проведения дымовой трубы. Оно должно быть сдвинуто к задней стене бака.
Дымовая труба фиксируется ко дну бака сваркой

Важно, чтобы шов был качественный, чтобы не допустить протечек воды в топку.
Верхняя часть бака закрывается крышкой из металла с проделанными отверстиями для прохождения дымовой трубы и для залива воды. Дымовая труба приваривается к крышке наглухо, а в отверстие для залива воды устанавливается горловина с крышкой.

Установленная в бане печь из трубы

После того, как изготовление печи для бани из трубы своими руками будет закончено, следует приступить к ее установке. При этом необходимо помнить о соблюдении правил, обеспечивающих пожарную безопасность.

Вне зависимости от того, куплено ли готовое оборудование или изготовлены самодельные банные печи из трубы, при их установке следует руководствоваться нормами, изложенными в СНиП 41-01-2003:

Если баня имеет деревянные стены (или стены, облицованные деревом), то расстояние от печи до поверхности стены должно быть не менее 1 метра.
Расстояние от печи до стены может быть сокращено до 20 см в том случае, если стена облицована огнеупорным кирпичом или обшита металлическими листами.
Целесообразно устанавливать печи банные из трубы на постамент, возвышающийся на 20 см от пола.
Желательно обезопасить зону загрузки топлива, положив перед топкой лист металла.
Печь устанавливается так, чтобы дверцы топки были повернуты ко входу, а дверцы камеры каменки – в противоположную сторону.

Предлагаем ознакомиться Доски для отделки бани

Переделка твердотопливной буржуйки под отработку

Когда в хозяйстве уже есть буржуйка, но не устраивает то, что работает она на твердом топливе, можно выполнить ее модернизацию и она станет универсальной. Для этого изготавливают приставку, напоминающую по своей конструкции печку на обработке в ее нижней части.

Здесь тоже есть перфорированная труба, но не прямая, а согнутая под прямым углом. Ее подсоединяют к боковой стенке печи, которая и выполняет роль камеры окончательного сгорания. Если дверцу буржуйки заварить и сделать в ней отверстие для вхождения трубы, то печь будет работать только на отработке.

Модернизация этой печи заключается не только в дополнении ее специальной приставкой, но и в оригинальном решении обезопасить расположенные поблизости предметы от возгорания, используя принцип конвекции. Для этого к боковой стенке печи были приварены трубы. Поступающий в них снизу холодный воздух охлаждает конструкцию

Чтобы можно было использовать для отопления не только техническое масло, но и дрова, делают две сменные дверцы. Стандартную навешивают, когда планируется закладка дров, а модернизированную с соответствующим отверстием — когда печь будет функционировать на отработанном масле.

Как построить печь из трубы?

Печь для бани, сделанная своими руками из трубы

Труба – отличный «полуфабрикат» для сооружения печи

Для изготовления печей пригодных только качественные трубы, без признаков коррозии.

Если труба длительное время пролежала на улице, то ее следует предварительно осмотреть и в проблемных местах выполнить усиление, путем приваривания заплат.

Подготовка деталей

Заготовку следует разрезать на две части, размером 0,6 и 0,9 метров соответственно. Более длинный отрезок необходим для сооружения топки и каменки, а оставшийся кусок пойдет на изготовление бака.

Изготовление печи

Пример использования печи из трубы в бане

Первым делом, следует заняться поддувалом. Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
Далее формируется ниша для топки и выполняется дверца для нее. Дверца подвешивается на петлях или крючках.
Над топкой приваривается отрезок трубы, который будет использоваться, как каменка. Высота отрезка 30-35 см.

Для заполнения каменки следует использовать округлые булыжники, в крайнем случае, можно насыпать электрических изоляторов из керамики.

Изготовление водонагревательного бака

Ассортимент печей для бани из труб

При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.

Для его изготовления используется отрезок трубы высотой 0,6 м.
К торцовой части отрезка трубы приваривается стальной круг – дно.

Совет! Толщина металла для изготовления дна бака для воды – не менее 8 мм

Установка готовой печи

Установленная в бане печь из трубы

Видео и чертежи печи на отработанном масле с водяным контуром

Как правильно эксплуатировать печи на отработке, как их надо обслуживать

Следует придерживаться следующих правил эксплуатации.

Печь на отработанном масле своими руками – прибор кустарный. Поэтому никогда не заполняйте резервуар более чем на 70 процентов.
Для розжига используется бумага или ветошь. Не используйте жидкости для розжига.
Устанавливайте режим горения заслонкой.
Печь на масле можно заправлять только отработкой. Дизель или бензин может привести к взрыву.
Как сделать печь на отработанном масле безопасной? Не устанавливайте ее на подставку. Только пол, подальше от химии.
Не оставляйте без присмотра печь для гаража на отработке сделанную своими руками.
Должна работать полноценная вентиляция, способная вывести возможные газы из дымохода.
Масло должно быть без антифриза и водных примесей.
Печи своими руками работают именно на отработке. Нельзя заливать свежее горючее.

Печь на отработке своими руками – простой прибор в эксплуатации. Обеспечит теплом помещение небольшого размера и позволит приготовить еду. Но не забывайте про технику безопасности и, что вся ответственность лежит на вас.

В целях безопасности – отдавайте предпочтения закрытым разновидностям. Они не склонны к выделению токсинов в атмосферу. Подходят, если невозможно провести вентиляцию. Установите два огнетушителя. Один возле печки, чтобы быстро устранить воспламенение. Второй нужно поставить возле входа. Для уверенности, нужно установить их в противоположных сторонах с легким доступом. Это поможет выйти из помещения, если вы отрезаны огнем. Углекислотные огнетушители имеют лучшую распыляемость и зону покрытия. Нельзя использовать пенные, водяные и порошковые. Они не эффективны и могут привести к большим проблемам, как отравление.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
длина горелки должна быть больше значения ее диаметра;
оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

чертеж;
сварочный аппарат и электроды;
болгарка, отрезные круги для металла, напильник, наждачная бумага;
стальные уголки или арматура;
набор сверл и дрель;
стальные листы толщиной 4 и 6 мм;
трубы для дымохода и горелки;
молоток;
рулетка и уровень.

Подготовка и сборка печи (чертеж)

Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
Производим сборку верхнего резервуара (привариваем стенки к донышку).
Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
Проверяем размеры деталей. Монтируем уплотнительное кольцо.
Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
В верхнем баке устанавливаем перегородку.
Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Способы увеличения теплоотдачи

Увеличить эффективность обогрева помещения печью на отработке можно. Любая печь обладает резервом устойчивости режима, масляная в том числе. Поэтому, применив некоторые методы, можно добиться увеличения теплоотдачи на 15-20%.

Первый способ – использование простейшего вентилятора, который должен располагаться в паре метров от печки. Печь он охладить все равно не сможет, зато у него получится равномерно распределить тепло по помещению.
Второй способ – это добавление водяного контура. Отбор тепла рекомендуется делать в верней части печи, там, где температура нагрева максимальна. Но если поместить там водяной бак, то температурный режим нарушится. Поэтому вокруг верхней трети камеры сгорания советуют сделать поглотитель тепла в виде змеевика или водяной рубашки, соединенный с водяным контуром. Еще одна особенность – нагретая таким образом вода сама не будет двигаться по контуру, нужно применять водяной насос.

Комбинированная буржуйка

Если немного видоизменить конструкцию классической буржуйки, можно сделать универсальную печь, которая будет работать не только на отработанном топливе, но также и от розжига твердых материалов.

Для этого необходимо сделать несколько дополнительных элементов. При розжиге дров труба должна быть герметичной, поэтому из стали нужно сделать четыре пластины, которые смогут закрывать трубу от проникания воздуха. Для этого следует сделать на трубе несколько креплений для болтов, чтобы можно было с легкостью прикрутить дополнительные элементы.

На основании нижнего бака размещается колосник или стальная решетка. Необходимо сконструировать дополнительный контейнер, который будет размещаться в нижнем баке. Необходимо сделать так, чтобы контейнер можно было с легкостью установить через съемный верх печки. Именно он будет служить резервуаром для отработанного масла.

Чем больше съемных элементов будет в буржуйке, тем легче почистить печь после использования отработанного масла

Также стоит с осторожностью обращаться с печкой. Чтобы масло сгорало равномерно, не бурлило и не шипело, необходимо учесть несколько важных моментов

Резервуар необходимо заполнять отработанным топливом не более чем на две трети. Лучше всего использовать машинное масло, при этом оно должно постоять. Масло, которое слили из машины несколько часов назад, будет плохо гореть.

Внешний вид печи на отработанном масле

Конструктивно печь на отработанном масле представляет собой два металлических резервуара круглого, квадратного или прямоугольного сечения, соединенных перфорированной трубой, оснащенная крышкой и дымоходом. Расположенный снизу резервуар – это топливник, средняя часть (труба с отверстиями) – горелка, верхняя часть печи – нагреваемый модуль. Топливник оснащен отверстием с крышкой, предназначенным для розжига топлива и регулирования тяги.

Существуют печи на отработанном масле, претерпевшие модификацию в соответствии с требованиями изготовителей.

Принцип действия

В нижний резервуар печи с помощью воронки производят дозаправку топлива, поджигают его горящей ветошью, бумагой или спичкой. Допускается использование небольшого количества бензина, керосина или специальной жидкости для быстрого розжига. Через несколько минут поверхностный слой топлива начинает кипеть, а образующиеся пары улетучиваются в горелку, где обогащаются кислородом и сгорают. Продукты сгорания поступают в верхний резервуар, а затем выводятся через дымоход в атмосферу.

Топливом для этой печи могут служить такие масла:

индустриальное;
машинное;
трансформаторное;
трансмиссионное;
сланцевое;
дизельное топливо (солярка);
печное топливо;
мазут;
некоторые отходы лакокрасочной промышленности.

Положительные стороны конструкции печи

Печь на отработанном масле очень экономична. Расход топлива 0.5-2 литра в час.
При сгорании отработанные масла не выделяют копоть и дыма.
Простота конструкции – залог долговечности, легкости монтажа и эксплуатации.
Возможность подключения печи к системе отопления с водяным или воздушным контуром.
Энергонезависимость печи (нет необходимости в подводе электричества или газа).
Экологичность (отработанное масло сжигается, а не утилизируется в водостоки и грунт).
Мобильность.
Пожаробезопасность.
Возможность контроля температуры нагрева, расхода топлива и выбирать его вид.
На верхней части печи можно готовить пищу.

Недостатки печи

Конструкция предполагает обязательный монтаж дымохода, не имеющего горизонтальных участков и длиной от 4 метров и более.
Требуется частая чистка печи и дымохода.
Если постоянно использовать печь на полной ее мощности, это приводит к ее быстрому износу и загрязнению.

Техника безопасности

Любая печь требует внимательности при обращении во избежание пожара, наша — не исключение!

Категорически воспрещается:

сжигать в топливнике любые материалы, помимо масел;
разводить огонь в печи, не подключенной к дымоходу, если дымоход подключен неправильно или имеет повреждения;
оставлять надолго работающую печь без надзора;
допускать попадание воды на раскаленные участки печи, а также в емкость с маслом;
допускать к работающей печи детей и животных;
перекрывать отверстия в горелке;
ни в коем случае нельзя производить дозаправку топливом работающей печи;
пользоваться неисправной печью;
устанавливать печь в помещении с плохой вентиляцией или без таковой;
хранить резервуары с легковоспламеняющимися жидкостями в непосредственной близости от печи.

Выводы и полезное видео по теме

Автор этого материала рассказывает о своем опыте изготовления буржуек, работающих на отработке. Возможно, некоторые его утверждения и спорны, но в целом есть много полезного:

Усовершенствованная конструкция печки-буржуйки. Подробностями ее создания делится автор этого видеоролика:

Своим изобретением делится этот автор видеоматериала:

У печи-буржуйки простая конструкция, но чтобы изготовить ее своими руками, нужны чертежи с точными размерами. Конструкция, изготовленная на «глазок», не только не обеспечит теплом, но и станет источником разных неприятностей в виде копоти, разбрызганного масла и многочисленных переделок.

Приступать к изготовлению такого агрегата имеет смысл только тогда, когда есть возможность обеспечить его топливом. Иначе ее эксплуатация будет невыгодной экономически.

Возможно, у вас уже есть опыт самостоятельного изготовления печки-буржуйки? Поделитесь, пожалуйста, ценными советами с нашими читателями. Оставляйте комментарии в расположенном ниже блоке. Здесь же вы можете задать интересующий вопрос по теме статьи, а мы постараемся оперативно на него ответить.

Печка на отработке – дешево и сердито
