Варианты кирпичных печей для дома

Материалы

Конструкция самого опечья выполняется из глиняного обыкновенного кирпича на цементно-песчаном растворе на основе цемента М400, пропорцией: 1 часть цемента и 3 части песка. Необходимую подвижность раствора можно проверить, поместив часть его на штык лопаты под углом 45°. В этом положении готовый раствор стекать не должен. Перед началом кладки кирпичи вымачивают для лучшего сцепления с раствором.

Для всей конструкции печи потребуется примерно от 1500 до 2500 штук кирпича, в том числе и огнеупорного, в зависимости от высоты помещения и конструкции крыши. Потребление глины и песка в растворе составляет около 80 ведер. Из печной фурнитуры потребуются: вьюшки, задвижки и полудверки.

Вьюшка устанавливается между хайлом и трубой, чтобы перекрыть проход горячим газам из горнила для сохранения тепла в печи. В месте установки вьюшки делается проем для закладки полудверки, которая может использоваться и как естественная вентиляция помещения.

Заслонки для печи необходимы для того, чтобы прикрывать устье, регулируя тепловой процесс в печи.

Задвижка устанавливается над вьюшкой, чтобы регулировать тягу в трубе и предотвращать возможность холодному воздуху из трубы опускаться вниз.

Основные понятия для самостоятельного устройства кирпичной печи

Для кладки печи можно обратиться к специалистам. Но для экономии можно сделать кирпичную печь своими руками. Это не составит труда даже для новичка, так как не требует особых знаний.

Для начала необходимо выбрать вид печи, затем найти схему кладки. В интернете множество схем кирпичной печи для кладки своими руками на любой вкус.

После того, как схема найдена, необходимо сделать фундамент. Он должен быть размером немного больше, чем сама печь с каждой стороны.

Дымоход делают тоже из кирпича. После завершения кладки печи, можно сделать облицовку отделочными материалами для придания красивого вида.

Также очень важно выбрать правильное место установки. Если печь будет иметь функцию варки, то лучше установить ее так, чтобы варочная часть находилась в кухне, а отопительная в жилой комнате.

Как правильно разместить печь в доме?

Место «жительства» печи в доме определяют исходя из нескольких параметров: площади дома; количества отапливаемых комнат; типа и назначения печи; варианта отвода газов; пожаробезопасность. Установка в доме одной печи должна обеспечивать равномерный прогрев всех помещений. В противном случае необходимо организовывать водяное отопление или ставить еще одну печь. Для отопления смежных с кухней помещений можно поставить отопительно-варочную печь. Варочная плита печи будет располагаться на кухне, а теплоотдающая стена обогревать комнату.

Строительство каменного дома предоставляет возможность предусмотреть прокладку дымоходов в капитальных каменных стенах — это сэкономит полезный объем помещения и позволит прогревать , граничащие со стеной комнаты. При расположении печи в месте соединения нескольких комнат, ее необходимо располагать так, чтобы теплоотдающие поверхности пропорционально располагались относительно площади каждого помещения и их теплопотерям. То есть печь максимально должна контактировать с той комнатой, которой требуется наибольшее количество тепла.

Для расположения топки выбирают кухню или коридор. Грамотно спланированные печи из кирпича для дома, должны быть незаметны. То есть не загромождать «жилплощадь», гармонично вписываться в интерьер помещений. Например, интересен и распространен вариант комбинированной двусторонней постройки «печь-камин». В одной комнате печь, в другой камин, а внутренняя стена и вся дымоходная система общая.

Кирпичные отопительные печи  — это не легкие переносные конструкции. Планирование расположения важный момент. При этом следует еще помнить об удобстве обслуживания этой печи

Обратите внимание на соответствие проектного дымохода и удобного места в потолке для вывода его на крышу — можно попасть в балку, а на чердаке — в стропила. Для проектирования печей можно воспользоваться бесплатным программным обеспечением SketchUp

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции

*Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

*Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

Достоинства конструкций:

• очень высокая скорость монтажа – от дня до нескольких минут;
• не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
• в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
• топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
• самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
• почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
• температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Популярность кирпичных печей

В отличие от многих способов отопления, печь из кирпича имеет свойство поддерживать в помещении оптимальную влажность воздуха. Все дело в пористой структуре кирпича, который при нагревании выделяет пары влаги, а остывая, вбирает её назад.

Поэтому в домах с кирпичными печами поддерживается оптимальная влажность, значит, такую печь смело можно назвать экологически чистой. Стоить ли говорить о том, что кирпич, глина и другие материалы печи безопасные для здоровья природные материалы.

Благодаря дышащей структуре, в доме с печным отоплением можно чувствовать себя комфортно уже при 18–19 градусах, тогда как с другими видами отопительных приборов 20–22. Это существенная экономия, но не вся. Печь по своей сути всеядна и может работать на всём, что способно сгорать – уголь, дрова, пеллеты и т. д.

Некоторые виды печей, такие как кирпичные печи Кузнецова, сделанные по типу колпака, выдают такие показатели КПД (80–95%), что могут соперничать с самыми экономными булерьянами.

Планировка дома

Изначально план дома должен учитывать печь – можно придумать множество интересных кладок для разных типов конструкций из кирпича. Что нужно учитывать ещё при планировке дома:

• Для печи на 500 и более кирпичей, со своим дымоходом нужно заложить независимый фундамент, который не должен быть связан с основным фундаментом дома – иметь определённое расстояние от него.
• Некоторые печи, такие как невысокая большая по ширине варочная плита с отопительным щитком, способным выдерживать от 250 кг/кв. м (согласно требованиям СНиП) можно устанавливать и без фундамента. Нужно только обеспечить теплоизоляцию и укрепить настил пола добавочными лагами.
• Потолочные балки не должны касаться дымохода, а дымовая труба должна быть выше конька крыши на полметра и более, а расстояние между ними не меньше полутора метров.

Собственно говоря, практически все печки требуют от 1 тыс. до 1,5 тыс. кирпичей, поэтому нужно рассчитывать на отдельный фундамент. Могут быть некоторые исключения по плану фундамента в случае с секционным ленточным фундаментом основного здания.

Допускается найти место в плане такого дома и заложить фундамент печи на пересечении лент – под внутренними стенами. Но до других фрагментов основного фундамента должно быть не меньше, чем 1,2 м.

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

Схемы отопительных щитков к печам

1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Примечание: бывают еще щитки последовательно-параллельной схемы или шахматные. Самые сложные, но и самые легкие, сопротивление току газов оказывают наименьшее. Единственно возможный вариант для грубы в дом с отапливаемой мансардой, см. далее.

Особенности конструкции

С поиском чертежей колпаковых печей из кирпича сложностей нет. Только в сети в свободном доступе лежит не менее 150 вариантов. Но все они, так или иначе, созданы по одной методике, поскольку только она позволяет совместить продуктивность и эффективность системы отопления.

Сделать такую «кузнецовку» совсем непросто. Нужно соблюсти порядовки, которые разработал Кузнецов.

Согласно стандартной схеме, в «кузнецовке» должно быть 2-а колпака: нижний и верхний. Нижний колпак соединен с топкой, а верхний располагается в верхней части печки.

Нижний колпак необходим для разделения газов на холодные и горячие потоки. Это позволяет избавиться от недостатка, присущего канальным аналогам из кирпича – потери тепла под действием тяги через дымоход.

Горячий газ в «кузнецовке» надолго задерживается под первым колпаком. Затем он переходит во второй колпак, так как его основание располагается над вершиной первого колпака.

Благодаря этому горячий газ отдает основную часть своего тепла стенкам печи. КПД такой конструкции – 95%. Это почти в два раза больше, чем КПД традиционной русской печи из кирпича.

В «кузнецовках» для отопления дома предусмотрена возможность управления потоками горячего газа с помощью задвижек.

В зависимости от их положения изменяется движение газа по воздушным каналам. Так, при открытии одной из задвижек горячий воздух будет уходить в дымоход, минуя верхний колпак. Это так называемый летний вариант.

Формы печей из кирпича для дома

Кроме специфики функций, для классификации кирпичных печей могут использоваться и другие параметры.

По форме встречаются следующие варианты печей для дома из кирпича:

• Прямоугольные. Соорудить такие конструкции проще всего.
• Квадратные. Обладают наиболее компактными размерами.
• Угловые. Отличный вариант для небольших помещений и комнат со сложной конфигурацией.
• Круглые. Очень экзотичный и красивый вариант.
• Т-образные. Наиболее традиционная разновидность печей из кирпича для дома.

Форма печи обычно выбирается, исходя из специфики места установки и предпочтений хозяев дома.

Также существует разновидности печей для дома по модели топки, где главным параметром выступает толщина стенок:

• Толстостенные. Отличаются самой высокой эффективностью.
• Тонкостенные. Ими комплектуются только варочные разновидности печей из кирпича.
• Комбинированные. Обычно применяются в отопительно-варочных типах печей для дома.

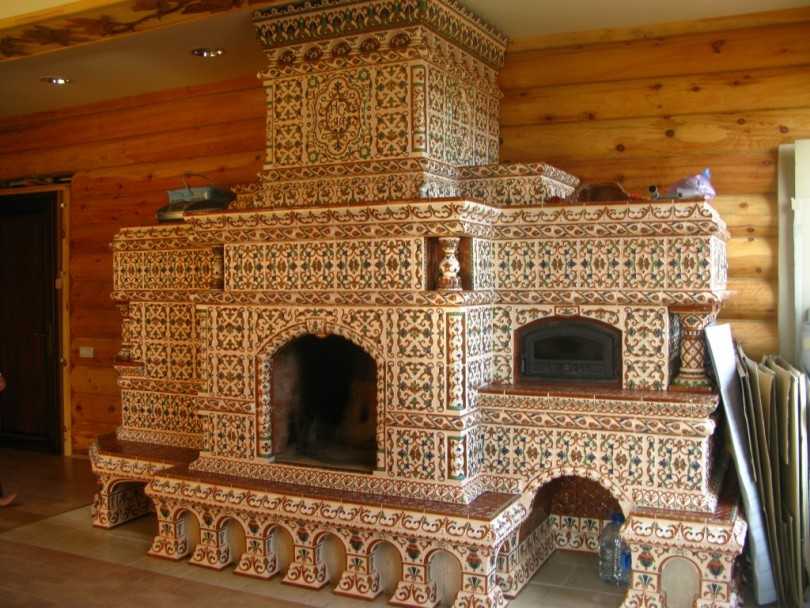

Как правило, готовую кирпичную конструкцию печи дополнительно отделывают тем или иным способом.

Для этих целей может использоваться:

• Штукатурка.
• Декоративный кирпич.
• Плитка или печной кафель.
• Специальный металлический футляр.

Выбор варианта отделки в основном зависит от общего интерьера жилища и типа печи из кирпича. Первые три варианта потребуют применения специального жаропрочного раствора на основе качественной глины. В принципе, для этого можно использовать ту же смесь, на которой проводилась кладка. Особенно хороши в этом отношении сухие порошки заводской фасовки: для приготовления готового раствора их необходимо развести в воде, в указанных на упаковке пропорциях. В случае со штукатуркой обычно применяется дополнительная армирующая сетка из стали, которую фиксируют на кирпичные стенки. Штукатурные работы разрешается проводить только после полного высыхания кладки.

Что касается облицовки с помощью декоративного кирпича или кафеля, то для этих целей можно применять только специальные термостойкие образцы, хорошо переносящие значительные температурные колебания. В некоторых случаях кирпичные стенки оставляются без всякой отделки, однако для этого кладку необходимо выполнить максимально качественно. Также это допускается в тех случаях, когда ко внешнему оформлению печи не предъявляются особенные требования. Это бывает, к примеру, если отопительная конструкция сооружается где-то в гараже, сарае или теплице.

Назначение печи в доме

Заключается он в комплексе мероприятий, проделываемых ежедневно или один-два раза в год. При интенсивном пользовании, грубка нуждается в чистке от скапливаемой золы. Ее большое количество будет препятствовать нормальной циркуляции воздуха, отчего дрова будут сгорать не полностью.

Еще одним нюансом в пользовании кирпичной печи является растрескивание ее отделки. Опытные пользователи советуют не перегревать поверхность. Нормальной температурой считается 17-18 градусов, а особенности кирпича позволяют сохранять влагу внутри помещения. Такой микроклимат дает только использование печи, другие отопительные приборы часто пересушивают воздух, и более низкие температуры заставляют ощущать в помещении сырость и прохладу.

Кирпичная или металлическая?

Если помещение планируется обогревать только печью, то лучше подойдёт кирпичная — она дольше отдаёт тепло в комнату и медленнее остывает. Она нуждается в установке крепкого фундамента, который держит конструкцию.

Фото 3. Готовая простая печь для обогрева дачи. Дополнительно оснащена варочной поверхностью.

Металлическая печь подойдёт в случае, когда в доме уже есть отопление или помещение используется лишь время от времени и его необходимо быстро прогреть. Металлическая печь лёгкая и не требует установки фундамента.

Выбор того или иного типа печи зависит от условий, где планируется её использовать.

Технические особенности выполнения порядовки печи из кирпича

Приняв решение соорудить такую систему, как отопительная печь из кирпича порядовка отличается следующим рядом достоинств, которые выгодно отличают этот способ монтажа от других:

• кирпичная печь, изготовленная посредством порядовки, однозначно будет отличаться надежностью и стабильностью работы, а также позволит сэкономить на топливе, без которого в других отопительных аппаратах обойтись нельзя;
• порядовка является гораздо более простым и удобным способом проектирования строительных работ, нежели стандартный чертеж, так как такой вид планировки не требует наличия специализированных строительных умений (подробнее: “Схемы и чертежи печей из кирпича – правильная кладка”);
• применение порядовки позволяет смонтировать систему печи так, что весь ее необходимый функционал (варочная поверхность, лежанка для сна и пр.) будет работать надежно и качественно. Детальнее: “Порядовка отопительно варочной печи своими руками”.

Разнообразие печей для дома из кирпича

Печи из этого материала делятся на три вида:

• Печь для отопления – применяется в качестве обогревательного устройства для одного помещения. При небольших габаритах дома печка способна обогреть все комнаты. Недостатком такой печи является невозможность подогрева воды или приготовления пищи;
• Варочная печь используется для приготовления еды и сушки грибов и ягод. В связи с тем, что данные устройства имеют низкую отдачу тепла их применяют в летний период на даче. Минусом этой печи является большая энерго затрата с маленьким КПД;
• Комбинированная печь сочетает в себе функции двух вышеуказанных видов;

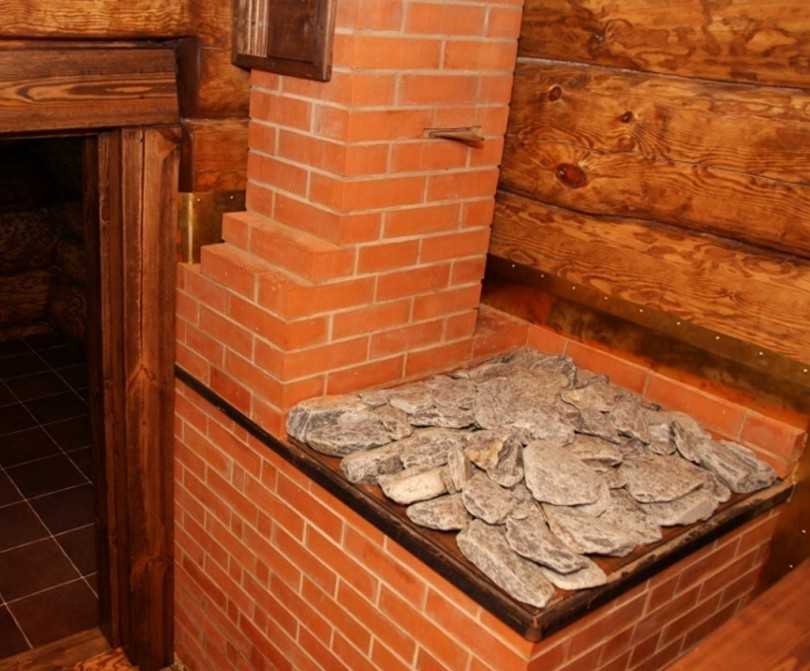

• Специфические – печи отличаются особенным устройством, к ним относятся каменки или тандыр (печь для приготовления блюд восточной кухни).

Дачники в основном выбирают варочную и комбинированные печи, а если вы предпочитаете наблюдать за горением пламени, то советуем задуматься о кладке камина.

В зависимости от используемой конструкции печи делятся на классическую русскую, голландку и шведку. Также печи из кирпичных блоков для коттеджей можно разделить по форме:

• В виде прямоугольника;
• В Виде квадрата;
• В углу стен;
• В виде круга;
• Т – образные.

То, сколько тепла будет выдавать ваша будущая печка, зависит от ширины ее стен, бывают:

• С тонкой стенкой;
• С толстой стеной;
• Комбинированные.

После того, как печь выложена она подвергается внешней отделки, это придает ей роскошности и привлекательности. Отделка бывает четырех типов:

• Кирпич «под расшивку»;
• Оштукатуривание;
• Обкладка специальной печной плиткой или кафелем;
• Обшитая металлом.

Одним из ответственных мероприятий считается выбор и кладка дымохода. Различают следующие виды:

• Прямоточные или противоточные;
• С различными каналами;
• С одним или несколькими оборотами;
• Отсутствие канала;
• С прогревом внизу.

Современные кирпичные печи должны соответствовать следующим требованиям – качественно прогревать помещение, не дымить, отличаться максимальной пожаробезопасностью и создавать уютную атмосферу в коттедже.

Как построить печь длительного горения

Довольно многим владельцам домов с печным отоплением было бы интересно переделать свою кирпичную печь так, чтобы она работала в режиме длительного горения. Тем не менее, сделать это в домашних условиях не получится.

Дело в том, что для работы в таком режиме должна быть обеспечена герметичность топки, в которой будет собираться дым с большой концентрацией угарных газов. Нельзя допустить попадание этих газов в комнату. Вместе с тем, для тления нужно минимизировать приток воздуха, что возможно сделать с помощью дверки поддувала, но это очень неудобно.

В некоторой степени тления топлива можно добиться в русской или голландской печи. Однако это небезопасно, поэтому лучше все-таки остановить свой выбор на печи, которая долго сохраняет тепло. Как вариант, можно купить фабричную металлическую печь длительного горения, что, кстати, обойдется дешевле, чем сооружать по чертежам кирпичную печь для дома своими руками. Да и КПД у них будет не ниже.

Если же вы все-таки решились сооружать кирпичную печь самостоятельно, взвесьте все аргументы и определитесь с конструкцией. Затем нужно будет найти порядовку с описанием кладки и закупить расходный материал

Обратите внимание, что печные работы требуют определенных навыков.

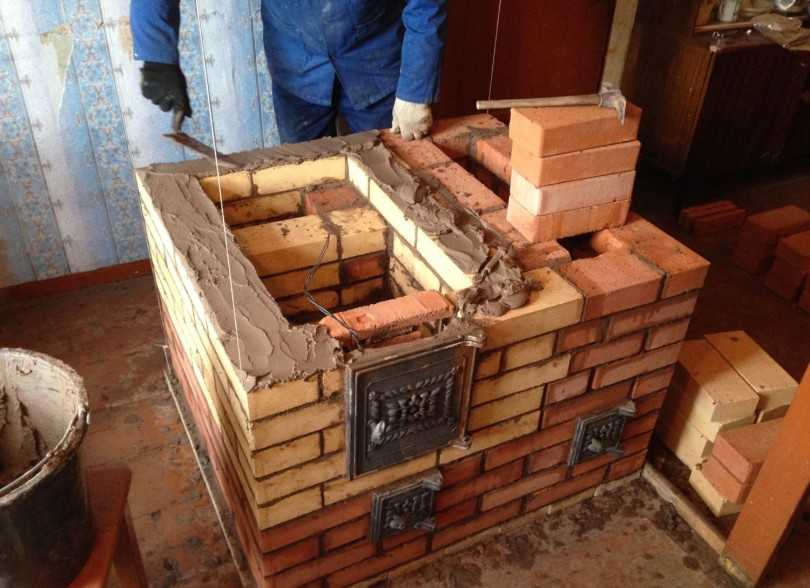

Перед началом кладки печи необходимо залить мощный фундамент, причем его размеры должны превосходить тело печи на 10-15 см с каждой стороны. Можно использовать бетонный раствор с армирующей сеткой, бутовый камень или бетонные блоки. Помните, что печной фундамент не должен быть связан с основным фундаментом дома, иначе при межсезонных сдвигах грунта печь или дымоход может лопнуть.

Тело печи выкладывают из двух видов кирпичей – полнотелого и шамотного. Огнеупорный шамотный кирпич используется для кладки особенно горячих мест – топочной камеры и дымовых каналов. Для сцепления огнеупорных кирпичей используется раствор на основе шамотной глины или с добавлением шамотного порошка.

Обратите внимание, что для компенсации разницы в тепловом расширении между огнеупорным и керамическим кирпичом оставляют зазор в 5 мм.

Все фабричные детали – вьюшки, колосники, дверки, заслонки, варочную поверхность – нужно установить в предусмотренных схемой местах. Для прочности крепления дверцы в нее продевают прокаленную проволоку 30-40 см длины и замуровывают ее в кладке. Что касается колосников и чугунной плиты, то под них в кирпичах делают пазы с учетом зазоров до металла в 5 мм на температурное расширение и прокладку шнура или асбестовой ткани.

Последний элемент печи – это дымоход. Его можно сделать из керамического кирпича или приобрести готовый блочный дымоход. Фабричные изделия не только долговечны, но и устойчивы к конденсату с содержанием угольной кислоты, долго не засоряются и обеспечивают хорошую тягу.

Финишная отделка готовой печи производится по усмотрению хозяев. Можно использовать клинкер, керамическую плитку или отделочный камень. Это придаст печи законченный и привлекательный вид, а также защитит от влаги и пыли, что продлит срок ее службы.

От того, насколько ответственно и грамотно вы подойдете к выбору конструкции печи и ее изготовлению, будет зависеть не только ее долговечность, но и безопасность жильцов. Как бы то ни было, кирпичная печь на дровах всегда наполняет дом живым теплом и приносит уют и комфорт.

Достоинства печи из кирпича

Почему кирпичная печь остается конкурентоспособной, возводится все больше, так много достоинств?

Казалось бы, сегодня существует множество альтернатив для отопления, которые значительно удобнее в эксплуатации, а по сообщениям производителей, имеют больший КПД (коэффициент полезного действия). Но почему кирпичные до сих пор востребованы в некоторых районах или зданиях. Одна из причин — печка из кирпича «дышит».

Это означает, что при прогревании печи происходит выделение влаги из основания конструкции. При остывании, влага впитывается обратно. Благодаря этому, она удерживает нормальный показатель точки росы в помещении. Именно этот показатель указывает на то, что «в доме поддерживается уютная атмосфера».

Способность кирпичной печи «дышать» не только положительно сказывается на здоровье человека, но и позволят ощутить комфорт даже не бытовом уровне. При теплотехническом расчете дома, показатели температуры в отопительный сезон устанавливаются в пределах 18-20 по Цельсию. Влажность воздуха при этом должна быть оптимальной для здоровья. Печь для дома обеспечивает оптимальную влажность воздуха, при температуре прогрева около 16 градусов по Цельсию. При такой температуре, человек не чувствует дискомфорта, одежда, постельное белье остаются сухими. При этом, в панельных домах, при использовании централизованного водяного отопления, даже при температуре 18 градусов по Цельсию, может ощущаться чрезмерная влажность воздуха.

Для водяного отопления оптимальным разбросом температур будет 20-23 по Цельсию. А для электроотопления с инфракрасными излучателями температура должна быть еще выше (т.к. они сильно высушивают воздух). Получается, что кирпичная печь с показателем КПД около 50%, будет выгоднее, с точки зрения экономии, чем современные системы, с показателями в 60-80%. Таким образом, экономия будет более значительной, ведь потеря домом тепла зависит от разницы температур внутри и снаружи помещения.

Виды печей

По принципу работы выделяют несколько видов кирпичных печей:

Русская – Габаритная и многофункциональная. У нее открытая топка, которую закрывают заслонкой, дымоход проходит по всем стенкам печи. Кроме отопления в русской печи можно готовить любую еду.

Недостатком русской печи является то, что ее нужно постоянно топить, так как при охлаждении в печи образуется конденсат, который остается на кирпичах и при следующем использовании кирпичи трескаются.

Также русская печь требует постоянной чистки дымохода.

Голландская – печь с вертикальным расположением дымохода. Она имеет небольшие габариты и довольно низкую цену.

Колпаковые – имеют широкие прямые каналы. Дым поднимается и задерживается до полного остывания. Затем опускается вниз, нагревая стенки печи. Достоинством таких печей является низкая себестоимость и простая конструкция, быстрый нагрев.
