Как сделать печь-шведку с духовкой и плитой своими руками?

О будущей конструкции

Конструкция печи для выпечки хлеба состоит из следующих частей:

  • пода (дна или пола печки);
  • свода (купола);
  • входной арки;
  • дымохода.

Прибор устанавливается на специальную подставку, которая в свою очередь опирается на фундаментную плиту. Дымоотводная труба располагается спереди конструкции. Такое положение дымохода способствует одновременному нагреву хлеба при выпечке со всех сторон.

Это объясняется тем, что под действием тяги языки пламени поднимаются к своду купола, обволакивают и нагревают всю внутреннюю поверхность печки.

Фото печи на дровах для хлеба

В отличие от русской печи у такого прибора менее толстый слой кладки (12 см), поэтому он быстрее разогревается. Выпекать хлеб можно уже через 45 — 60 минут после начала топочного процесса.

Буслаевская печь проекты

В конструкции имеется встроенная вытяжка. Печь отличается небольшими размерами. Она идеально подходит для любого частного дома, поскольку позволяет не только обогревать помещения, но и готовить пищу. Несмотря на компактный размер, печь хорошо обогревает просторные помещения, поэтому существую готовые проекты домов с печкой .

Специальные схемы кладки печей из кирпича помогут выполнить работу без проведения сложных расчетов.

Для укладки потребуются такие материалы:

  • дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
  • огнеупор – 43 штуки;
  • полнотелый кирпич – 382 штуки;
  • духовка-шкаф 28х33х50 сантиметра;
  • чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
  • задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
  • решетка – колосник 30х20 сантиметров;
  • уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
  • сталь – кусок 0,3х0,28 метра;
  • полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
  • плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

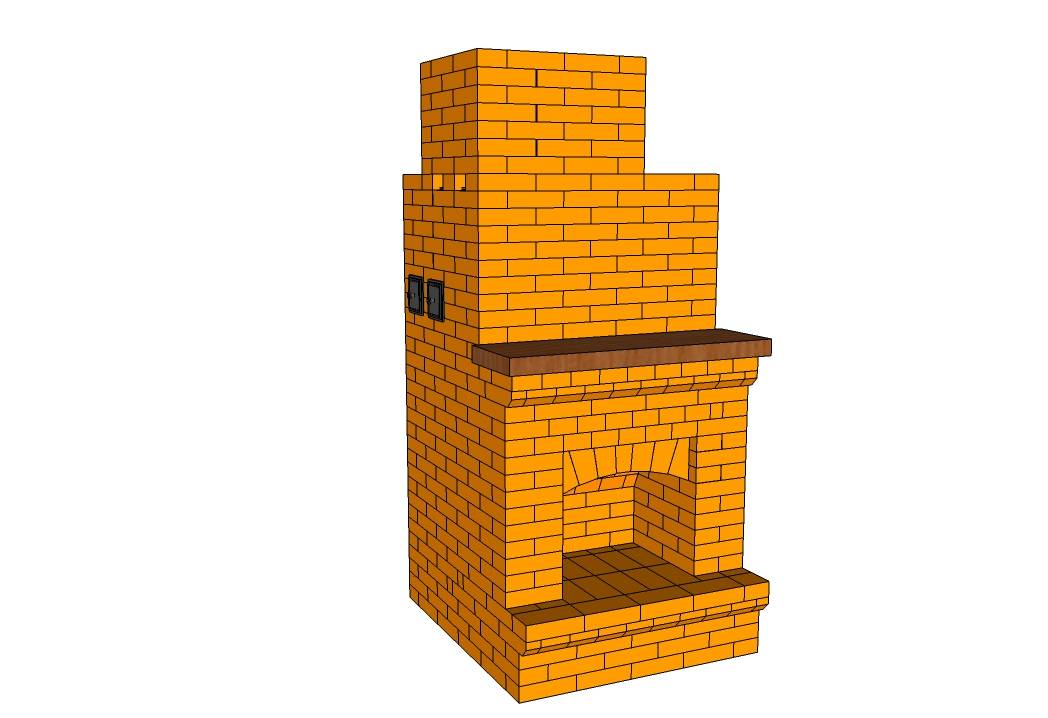

Проекты печей из кирпича такого типа выглядят следующим образом:

  1. Полный ряд.
  2. Дверца поддувала.
  3. Проем окна для прочистки.
  4. Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
  5. Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
  6. Установка ДШ.
  7. Укладка огнеупора на ребро вокруг ДШ.
  8. Укладка по схеме.
  9. Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
  10. Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
  11. Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
  12. Оканчиваются чистки, вмуровывается крепежная проволока.
  13. Укладывается колпак.
  14. Монтаж перекрытия ВК, при этом вытяжки остаются.
  15. Выкладываются печурки по схеме.
  16. Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича .
  17. Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
  18. Кладка выступов.
  19. Выполняется дублирование выступов и монтаж уголка.
  20. Дымоход БП перекрывается аналогично 19 ряду.
  21. Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
  22. Создается дымоход с разделками, на этом и последующих рядах.

Размеры конструкции увеличиваются при использовании клинкерного облицовочного кирпича, поэтому использовать их вместо полнотелого материала не рекомендуется. При отделке изразцами обеспечивается долговечность (материал служит десятки лет), кроме того, его можно демонтировать для облицовки других отопительных конструкций.

Как выбрать печь

Чтобы выбрать модель печи и определиться с ее габаритами, несомненно необходимо отталкиваться от индивидуальный предпочтений.

Но существуют некоторые определенные критерии, на которые следует обратить внимание прежде всего

  • Если хозяину печи не хочется расходовать лишнее время на дополнительный распил дров, то лучше всего выбирать удлиненные модели печек.
  • Если топка будет расположена с торца печи, то ширину рекомендуется выкладывать в 2,5-3 кирпича, при размещении ее спереди — 3,5-4 кирпича. Только тогда можно растапливать шведку поленьями размером до 60 см.
  • Один из немаловажных моментов — это расстояние от пола до варочной плиты.
  • По старым правилам допускалось выкладывать 11 рядов кирпичей, что составляет примерно 76-78 см, а это довольно низковато. Поэтому сейчас рекомендуется делать высоту кладки в 12-13 рядов, тем более, что это позволяет установить дверки со стеклом для камина.
  • Поскольку шведка представляет собой и обогревательное сооружение, и элемент интерьера, то ее наружный вид стоит на одном из первых мест.
  • К тому же он очень зависит от внутреннего наполнения печи шведка и может состоять из лежанки, сушилки и водогрейного бака.

Поэтому встречается огромное разнообразие кирпичных печей шведка с фигурной облицовкой, художественных изразцов, керамической плитки и мозаики.

В этих вопросах нужно принимать во внимание личный вкус, дизайн комнаты и количество финансов

Особенности порядовок печей из кирпича

Печи нередко служат украшением интерьера, поэтому их облицовывают клинкером, изразцами, плиткой. Диагонали в первом ряду тщательно вымеряют, а в центре дымохода подвешивают отвес, который снимают на последних рядах трубы. Также диагонали контролируют через каждые 4 ряда, а на каждом ряду натягивается при укладке шнур, который проверяется правилом. Вместо цементно-песчаного раствора рекомендуется использовать глину, независимо от типа строящейся печи. Уже готовые сухие растворы существенно экономят время, затрачиваемое на подготовку глины. Чтобы состав быстро не высох, перед укладкой кирпич нужно смочить водой.

Расходов при эксплуатации будет меньше, если внутри конструкции не окажется прямоугольных уступов. С этой целью при создании напуска (уступа) камень примеряют без раствора, очерчивают линию напуска, а лишний материал срезают болгаркой. Внутренние швы при кладке регулярно контролируются, а лишний раствор время от времени удаляется. Трубу после завершения работ прочищают.

Кирпичные печи выкладывают из нескольких материалов:

  • наружной облицовки;
  • кладочного кирпича (основная конструкция);
  • шамот – огнеупорным материалом выкладывают места, подвергающиеся сильному нагреву (топка, под);
  • кирпич с гранями высокой плотности – находятся внутри печи.

Глиняный кирпич нельзя перемешивать с шамотным, а духовые шкафы, варочные панели, прутья и решетки колосников, водяные баки в кладку не вмуровывают – это связано с различными коэффициентами расширения при нагреве. Если металлические элементы жестко вмуровать в кладку, то конструкция в скором времени разрушится.

Полезные советы для кладки шведки

В процессе кладки нужно следить за толщиной каждого шва. Оптимальный параметр – 5 мм. Есть и другие рекомендации для строительства:

  • чтобы кирпичи не впитывали влагу, их нужно смачивать водой;
  • уровень кладки нужно проверять по горизонтальной и вертикальной плоскости;
  • перед эксплуатацией печь должна выстояться и хорошо просохнуть;
  • в печи не рекомендуется использовать много металлических уголков, которые уменьшают период эксплуатации конструкции.

Варочная плита обязательно укладывается на слой раствора на основе глины. Благодаря такой технике кирпич защищается от сильного нагревания. Такая печь обеспечит хороший нагрев помещения. Ее можно облицовывать и декорировать искусственным камнем. Благодаря наличию варочной панели и духового шкафа можно готовить пищу.

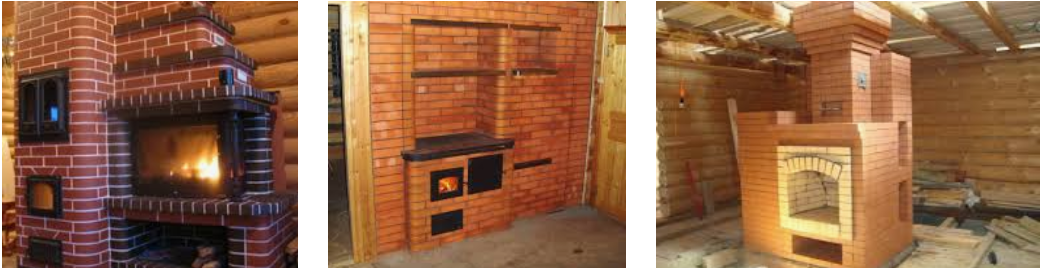

Вариант варочной поверхности для приготовления пищиШведка в процессе строительстваВо время строительства нужно проверять плоскость по вертикали и горизонтали

Отопительно варочная печь: пошаговое строительство:

Подробный разбор порядовки в видео:

Особенности конструкции

Классическая шведская печь, изображенная на схеме в разрезе, состоит из следующих элементов:

  • топливник и расположенная под ним зольная камера;
  • чугунная варочная поверхность;
  • духовой шкаф, устанавливаемый на одном уровне с колосниками;
  • над плитой устроена ниша для сушки вещей, при желании может разделяться на несколько малых отсеков – печурок;
  • система вертикальных каналов (дымооборотов) занимает всю заднюю часть отопителя.

Есть 2 непременных атрибута, по которым шведку можно безошибочно отличить от других конструкций, встречающихся в интернете и технической литературе. Во-первых, эта печь не бывает без духовки, а во-вторых, всегда имеет в задней части сеть из 3 дымооборотов.

Традиционная печь-шведка работает так: при горении дров в топке инфракрасное тепло от пламени передается варочной плите, а от нее – воздуху помещения. Другая часть теплоты вместе с продуктами горения, пройдя вертикальную перегородку, омывает корпус духового шкафа, а затем через проход в нижней части устремляется в канальную систему. Там дымовые газы делают 3 оборота, нагревая сплошную кирпичную кладку задней стенки, и выбрасываются наружу через дымоход.

Передняя ниша, расположенная вверху, получает тепло с 2 сторон – снизу от плиты и сзади от дымооборотов. Благодаря такому распределению и развитой системе теплового отбора у дымовых газов КПД отопительного агрегата достигает 60%. Устройство и порядок строительства классической шведки смотрите в видеоролике:

Принцип работы печи

Важная отличительная черта “Шведки” — максимум жара. Если сравнивать ее устройство с канальными вариациями — там жар выводится через трубу и производит обогрев сводных каналов, а в “Шведке” — в момент нагревается плита для варки и духовка.

В вертикально-выстроенной печи канальные отверстия располагаются за основным устройством. В отличии от остальных разновидностей, в печи отсутствует перегрев нижней части и замето уменьшено количество сажи.

Отделение духовки в печи-шведке служит в качестве отопления. В этой части концентрируется основной жар. Обогревающая волна распространяется всего за 2-3 минуты от пола и до самого верха.

Схематическое обозначение можно посмотреть на рисунке ниже:

Устройство и особенности шведской печи

При разработке «шведки» за основу была взята «голландка», последняя на тот момент была уже достаточно распространена и зарекомендовала себя с хорошей стороны. Но поскольку климат Скандинавского полуострова суровее европейского, а запасов топлива меньше, голландку основательно переделали и приспособили под свои условия, в результате чего на свет появилась отопительно-варочная шведская печь.

Она частично сохранила принцип действия голландки, но при этом добавились элементы, позволяющие готовить пищу и сушить одежду, а в разных типах печки присутствует и лежанка. Мы говорим о разных видах, поскольку печь шведка может дорабатываться и изменяться конструктивно, сохраняя общую концепцию. А концепцией предусмотрен канальный принцип действия, как у голландки, но с дополнительными устройствами для отбора тепла:

  1. Металлическая духовка.
  2. Варочная панель с нишей.
  3. Верхняя ниша.

Ниже на фото представлена схема шведской печи, на которой перечисленные элементы обозначены соответствующими цифрами.

Духовка из металла находится сбоку от камеры сжигания и предназначена для отбора от нее тепла напрямую и передаче его в помещение. Приготовление выпечки – не основная функция духовки, она буквально через 5 минут после растопки уже пышет жаром, стоит только распахнуть дверцу. На схеме видно, почему так происходит. Продукты сгорания, прежде чем опуститься к полу и уйти, нагревают корпус духовки сверху и сбоку, а с другой стороны он нагревается топкой. Такая конструкция делает возможным применение любого мелкого топлива для отопления дома и приготовления пищи.

Ниша над плитой прогревается непосредственно от камеры сгорания, распространяя теплый воздух в помещении кухни. Верхняя ниша, изначально задуманная для просушки вещей, снизу нагревается от плиты и сзади от каналов, где проходят продукты сгорания. Последние, обогнув духовку, выходят в систему вертикальных каналов и там передают свое тепло телу печи, после чего выбрасываются через дымоход.

В силу особенного строения дымовых каналов шведка будет интенсивно прогревать полы и грунт под ними, что нерационально. По этой причине установка отопительно-варочной печи должна выполняться на основание с теплоизоляцией. Для нее прекрасно подойдут листы базальтового картона толщиной 5 мм, их потребуется уложить в три слоя с прослойкой из алюминиевой фольги в качестве отражающего экрана.

Размещение шведской печи в частном доме

Поскольку основное тепло дымовых газов отдается задней стенке печки, ее принято устанавливать в простенке между помещениями кухни и спальни (либо гостиной). В некоторых разновидностях шведок с тыльной стороны устраивается камин или лежак относительно небольших размеров. Габариты лежака в шведском варианте – 1800 х 660 мм, что маловато для комфортного отдыха и сна.

Шведская отопительно-варочная печь с лежаком отличается от обычной конструкции наличием горизонтальных каналов и режимов работы зима/лето. Это реализовано с помощью дополнительной задвижки, устанавливаемой в прямом вертикальном канале. Зимой задвижка закрывается и продукты сгорания движутся по большому кругу, через горизонтальные газоходы лежанки, после чего возвращаются в дымоход. Летом заслонка открыта и свободен прямой путь в вертикальную трубу, по ней дымовые газы просто выходят наружу. Таким образом, греется только варочная плита.

Как бороться с конденсатом

При сжигании дров на стенках дымохода оседает смоляной конденсат, который стекает вниз и образует в печи своеобразные сталактиты. Конечно, частично эти сталактиты сгорают, но некоторая их доля затвердевает и создает препятствие для потока выходящих газов. Во избежание этого можно делать следующее:

  • предварительно просушивать дрова;
  • повысить температуру горения;
  • время от времени производить прожиг конструкции до «красного каления».

Нейтрализовать подобные негативные факторы невозможно, зато их можно уменьшить.

  1. Сборку дымохода нужно проводить против движения газов – так большая их часть будет сжигаться.
  2. Дымоход должен быстро демонтироваться при необходимости. Для этого его соединяют саморезами.
  3. Можно поэкспериментировать с различными режимами горения, подобрать оптимальную температуру. Для визуальной оценки сгорания топлива нужно осмотреть топочную камеру после остывания. Если образовались сталактиты, значит, нужно повысить температуру.

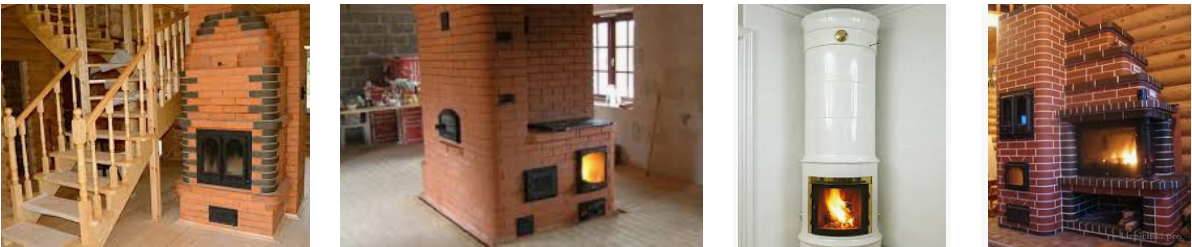

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

  • отопительные;
  • варочные;
  • многофункциональные;
  • комбинированные.
  1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

    В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

  • топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
  • зольника, где собирается пепел;
  • дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

  1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

    Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

  1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

  • топочной камеры;
  • дымохода;
  • зольника;
  • варочной поверхности;
  • духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Виды печей и их характеристики

Существует несколько моделей печи шведка:

  • отопительно-варочная печь, имеющая только плиту, а также при желании оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;
  • печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона в спальню или гостиную;
  • шведка, имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Шведка с лежанкой является аналогом русской печи и еще относительно недавно была довольно распространена. Сейчас же такие конструкции вытеснились более компактными классическими вариантами.

Однако широко известен положительный эффект таких печей при простудных заболеваниях. Наши предки считали, что стоит поспать на хорошо прогретой печи, и болезнь отступит.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности.

Например, если шведка устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь.

Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

Шведка с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Относительно построения щитка такие печи также делятся на несколько видов:

    • В случае горизонтального построения щитка прогревание конструкции происходит равномерно.

      Однако для прочистки такой системы необходимо большое количество прочистных отверстий, оснащенных дверками, что делает такую конструкцию более сложной в возведении и дорогостоящей.

    • В случае с вертикальным расположением газоходных каналов в такой печке может быть лишь один прочистной люк.

      Поскольку чаще всего такие печи располагаются между двух комнат, то одна из них будет прогреваться быстрее другой. Это объясняется тем, что в первом канале, расположенном со стороны печи, температура будет существенно выше, чем в третьем, куда отводятся уже несколько остывшие газы.

  • Шведка с колпаковым режимом топки.

    Данный вариант обладает достоинствами обеих вышеописанных систем. Прогрев печи в данном случае происходит равномерно, а для самой конструкции требуется лишь одно прочистное окошко. Еще один плюс – для строительства такой печи необходимо меньшее количество кирпича. К тому же, и остывает такая конструкция сравнительно медленнее.

Необходимые материалы

  1. Кирпич красный (только на саму печь) 553 шт.
  2. Огнеупорный кирпич ША-8 = 32 шт.
  3. Глиняный раствор.

Дверки:

  • 21 х 25 см (топочная). Она должна быть литая, с усами.
  • 14 х 25 см.
  • 14 х 14 см (для чистки) = 3 шт.

Уголок стальной:

  • 4,5 х 4,5 х 1м.20см. = 1шт.
  • 4,5 х 4,5 х 70см. = 1 шт.
  • 4,5 х 4,5 х 90,5 см. = 5 шт.

Другие материалы:

Шкаф духовой для шведки

  1. Стальные полоски 5 х 65 см (толщина 5 мм.) – 2шт.
  2. Задвижка 25 х 13 см.
  3. Задвижка для вытяжки пара 13 х 13 см.
  4. Колосниковая решётка 20 х 30 см.
  5. Духовой шкаф 45 х 25 х 29 см.
  6. Плита (чугун) 41 х 71 см.
  7. Лист для перекрытия сушильных камер 80 х 90,5 см.
  8. Стальная пластина для малой сушилки 19 х 34 см.
  9. Лист перед топкой 50 х 70 см.

О металле в конструкции шведки

Опытные печники вам с уверенностью скажут: чем меньше металлических элементов будет в конструкции печи, тем лучше для нее и для вас. Но шведы, кои являются создателями описываемой нами конструкции, все же прибегли к использованию металла для того, чтобы укрепить висячую кладку. И их можно понять, ведь арочные своды крайне дорогостоящи, да и без них габариты печи существенно уменьшились. Это объясняется тем, что в те времена, когда была создана печь, в шведских домах были очень низкие потолки, ввиду чего конструкция, оснащенная арками, туда бы попросту не влезла. Использование железа в печи проверялось шведами на протяжении многих лет и это дало некоторые результаты.

А результаты таковы: металлические элементы не должны размещаться впритык и не должны соприкасаться с деталями из кирпича!

Все железные элементы должны окружаться бетонной прослойкой толщиной минимум 6 миллиметров. Сама плита, как уже говорилось, укладывается в специальные выступы, произведенные за счет использования половинок кирпича.

Как начать эксплуатацию печи ?

В заключение – несколько слов об начале эксплуатации. Наша печь шведка своими руками не должна использоваться сразу же, в сыром виде. Поэтому завершить ее строительство нужно перед тем, как начнется длительных теплый период. В противном случае вам придется обсушивать ее электровентилятором в течение двух недель, что сулит лишние финансовые расходы. Как бы то ни было, но нельзя начинать эксплуатацию без такой обсушки. Через две недели начинается такой же по длительности период теплого обсушивания, при которой печь «подкармливается» незначительными порциями антрацита. Затем начинается горячая сушка, при которой температура несколько раз за день поднимается от минимальной до максимальной, и обратно.

Итак, мы с вами рассмотрели, как своими руками сделать шведскую печь, предназначенную для обогрева домов небольших площадей, где очень часто или постоянно проживают люди. Отметим, что традиционная русская печь лишь немного превосходит ее, при этом габариты ее (русской печи) намного большие.
